CSB315 - Saha Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pöytäsaha
Malli	CSB315
Merkki	Cotech
Moottorin jännite	230 V
Moottorin teho	2.2 kW (S6 20%)
Kuormittamaton nopeus	2800 rpm
Terän halkaisija	315 mm
Terän reikä	30 mm
Terän paksuus	3.0 mm
Suurin leikkaussyvyys 90°:ssa	90 mm
Suurin leikkaussyvyys 45°:ssa	50 mm
Pöydän mitat	550 x 800 mm
Jatkopöydän koko	550 x 800 mm
Työkorkeus	810 mm
Nettopaino	44 kg
Bruttopaino	50 kg
Pakkauksen mitat	940 x 660 x 470 mm
Terän kallistusalue	0° - 45°
Halkaisuveitsen rako	3 mm
Turvaominaisuudet	Halkaisuveitsi, teränsuojus, hätäpysäytys, virtakatkaisin, työntöpuikko
Mukana tulevat lisävarusteet	Jalusta, lastusäiliö, halkaisuohjain, työntöpuikko, terä, avaimet
Valinnaiset lisävarusteet	Jatkopöytä, jiirivaste (30-8627), pyöräsarja
Kunnossapito	Säännöllinen puhdistus, liikkuvien osien öljyäminen, terän terävyyden ja suoruuden tarkistus

Usein kysytyt kysymykset - CSB315 Cotech

Kuinka vaihdan terän Cotech CSB315 -sahaan?

Irrota aina saha verkosta ennen terän vaihtoa. Käytä käsineitä. Nosta moottori kokonaan ylös, poista sitten karannuppi (vasenkierteinen), laippa, aluslevy, keskityslaippa ja vanha terä. Asenna uusi terä hampaat alaspäin ja kokaa sitten päinvastaisessa järjestyksessä. Varmista, että halkaisuveitsi on säädetty 3 mm:n rakoon terästä.

Mikä on suositeltu terän koko CSB315:lle?

Saha käyttää terän halkaisijaa 315 mm, reikää 30 mm ja paksuutta 3,0 mm. Käytä vain teriä, jotka täyttävät nämä vaatimukset, ja kovametalliterillä varmista negatiivinen hammastus.

Kuinka säädän leikkauskorkeutta pöytäsahalla?

Käytä moottorilaatikon käsipyörää (merkitty 'Leikkauskorkeuden käsipyörä') terän korkeuden säätämiseen. Kompensoidaksesi välyksen, kierrä terä ensin haluttua alemmaksi ja sitten ylös oikeaan asetukseen. Teränsuojuksen etuosan tulee levätä työkappaleen päällä.

Kuinka säädän viistekulmaa (kallistusta) CSB315:ssä?

Löysää kallistusmekanismin lukitusvipu. Käännä kallistuksen käsipyörää asettaaksesi kulma 0° ja 45° välillä. Kiristä lukitusvipu varmistaaksesi asetuksen. Käytä kulmaindikaattoria tarkkuuden varmistamiseksi.

Mitä turvavarusteita tarvitaan tätä sahaa käytettäessä?

Käytä aina suojalaseja, kuulonsuojaimia ja pölynaamaria käytön aikana. Käytä teränsuojusta ja halkaisuveistä. Älä koskaan käytä löysiä vaatteita tai koruja. Käytä työntöpuikkoja pienille kappaleille (alle 120 mm). Varmista, että hätäpysäytys on käytettävissä.

Kuinka kokoan jalustan pöytäsahalle?

Avaa taittuvat jalat ja kiristä siipimutterit. Kiinnitä ristituet kromilukituspulteilla. Varmista, että vaunupultit asetetaan uriin ennen kiristystä. Katso tarkat asemat käsikirjan kuvista 3, 4 ja 5.

Kuinka kytken ja käytän virtakatkaisinta (hätäpysäytys)?

Asenna virtakatkaisin etuosaan kahdella M4x60-ruuvilla ja lukituspulteilla. Kiinnitä kaapeli nippusiteellä. Käynnistääksesi nosta punainen kansi ja paina vihreää painiketta (1) noin 1 sekunnin ajan. Pysäyttääksesi paina punaista hätäpysäytyspainiketta. Se pysyy lukittuna, kunnes se nollataan manuaalisesti.

Mitä teen, jos saha ei käynnisty?

Tarkista virtajohto vaurioiden varalta; vaihda jos viallinen. Varmista, että jatkojohto on sopiva (ei liian pitkä tai alimittainen). Tarkista, ettei virtakatkaisin ole lauennut. Jos moottorista tulee palaneen hajua tai se ylikuumenee nopeasti, tarkista kokoonpanovirheet tai viallinen kone ja ota yhteys asiakaspalveluun.

Kuinka puhdistan ja huollan CSB315 pöytäsahaa?

Irrota saha verkosta ennen puhdistusta. Poista pöly ja lastut harjalla tai imurilla. Levitä ohut öljykerros kierteisiin tankoihin, säätimiin ja korkeudensäätimeen. Puhdista moottorin jäähdytysrivat. Poista hartsi pöydältä ja terästä. Teroita tai vaihda tylsät terät. Tarkista, että halkaisuveitsen rako pysyy 3 mm.

Kuinka kuljetan sahaa?

Laske terä kokonaan alas. Säädä terän kallistus noin 25°. Taita jalat. Poista jatkopöytä, viivain ja pidike. Käytä alkuperäistä pakkausta pitkämatkaiseen kuljetukseen. Valinnainen pyöräsarja voidaan kiinnittää helpottamaan siirtämistä.

KÄYTTÖOHJE CSB315 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisältö

1. Yleisiä turvallisuusohjeita 55
2. Pöytäpyörösahan turvallisuusohjeita 56
3. Tuotteen merkinnät ja turvallisuussymbolit 58
4. Tärkeitä turvalaitteita 59
5. Pakkauksen purkaminen ja laitteen asentaminen 60

5.1 Ennen ensimmäistä käyttökertaa 60
5.2 Seuraavat osat on asennettava ennen sahan käytön aloittamista .....60
5.3 Asenna teline ....60
5.4 Purunpoistoliitäntä 60
5.5 Virtakytkin 61
5.6 Sahanterä ....61
5.7 Yhdensuuntaisuuden säätö.... 61
5.8 Halkaisusuojan asentaminen 62

1. Käyttö 62

6.1 Sahauskorkeuden säätäminen 62
6.2 Terän kallistuksen säätö 63
6.3 Halkaisuohjaimen käyttäminen 63
6.4 Jiiriohjaimen käyttäminen 63

1. Hoito 63
2. Vianetsintä ....64
3. Kuljetus 64
4. Lisätarvikkeet 64
5. Osaluettelo 66
6. Lisätarvikkeet, asennus ....68
7. Pidä huolta ympäristöstä ....70
8. Tekniset tiedot ....59

1. Yleisiä turvallisuusohjeita

Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.

Varoitus! Vältä tulipalot, sähköiskut ja loukkaantumiset ja noudata aina seuraavia ohjeita, kun käytät sähkökäyttöisiä käsityökaluja.

1. Pidä työtilat siisteinä.

Täynnä tavaraa olevat työtasot lisäävät huomattavasti onnettomuusriskiä.

2. Älä käytä konetta vaarallisessa ympäristössä.

Sähkökäyttöisiä koneita ei saa käyttää kosteissa ja märissä tiloissa eikä sateella. Huolehdi työpisteen riittävästä valaistuksesta. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja paikoissa, joissa on tulipalon tai räjähdyksen vaara!

3. Vältä sähköiskuja!

Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.

4. Pidä lapset ja vierailijat loitolla.

Heidän tulee olla riittävän kaukana työpisteestä.

5. Säilytä laite poissa lasten ulottuvilta!

6. Älä pakota konetta.

Anna koneen työskennellä puolestasi oikealla nopeudella.

7. Käytä oikeita työkaluja.

Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.

8. Käytä sopivia vaatteita.

Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.

9. Käytä aina suojalaseja.

Käytä aina suojalaseja, tavalliset silmälasit eivät anna riittävää suojaa! Käytä myös hengityssuojainta ja suojanaamaria pölyävissä töissä.

10. Käytä pölynpoistoa.

Käytä pölynpoistoa pölyn ja lastujen imemiseen, mikäli laitteessa on tämä toiminto. Käytä välineitä oikealla tavalla ja tyhjennä ne säännöllisesti.

Varoitus! Tiettyjen puulajien puru ja pöly ja puutuotteet voivat vahingoittaa terveyttäsi jo lyhyen altistumisajan jälkeen.

11. Käsittele sähköjohtoa varoen!

Älä kanna konetta johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.

12. Kiinnitä työstettävä materiaali kunnolla.

Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaaksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen.

13. Älä kurota liian kauas.

Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.

14. Pidä työvälineet kunnossa.

Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.

15. Katkaise virta.

Irrota pistoke ja paina hätäkatkaisinta (mikäli sellainen on olemassa) ennen huoltoa ja laitteiden vaihtoa, esim. höylän terät, poranterät, hiomanauhat ja terät.

16. Poista kaikki avaimet ja työkalut.

Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.

17. Vältä tahatonta käynnistystä.

Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.

18. Käytä oikeita jatkojohtoja.

Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja.

Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

19. Käytä tervettä järkeä ja ole varovainen.

Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä laitetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

20. Varmista, että kaikki osat ovat kunnossa!

Varmista ennen koneen käynnistämistä, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia seikkoja. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa valtuutetulla henkilöllä. Älä käytä työkalua, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

21. Käytä suositeltuja lisälaitteita.

Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

22. Korjauksen saa suorittaa ainoastaan ammattihenkilö.

Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten työkalu voi aiheuttaa onnettomuuksia ja henkilövahinkoja.

23. Sähkötyökalut tulee turvallisuussyistä liittää vikavirtasuojakytkimen kautta. Tuotteeseen ei saa tehdä muutoksia, eikä sitä saa käyttää muihin, kuin sille tarkoitettuihin työtehtäviin. Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.

2. Pyörö- ja katkaisusahan erityisiä turvallisuusohjeita

Varoitus! Irrota pistoke seinästä ennen huoltoa tai terän vaihtoa.

Huom.! Varmista, että kaikki osat toimivat moitteettomasti ja että kaikki turvalaitteet ja suojat ovat kunnossa ennen sahan käynnistämistä!

1. Varoitus! Käytä ainoastaan katkaisuteriä. Varmista, että kovametalliterissä on negatiivinen hammastus. Älä käytä teriä, joiden hampaiden välit ovat syviä, sillä ne saattavat taipua ja joutua kosketuksiin teräsuojuksen kanssa. Viallinen terä tulee vaihtaa välittömästi!
2. Älä käytä sahaa ennen kuin se on täysin koottu käyttöohjeiden mukaisesti. Varmista moottorin ja terän pyörimissuunta (katso teräsuojuksen pyörimissuunnan osoittavaa nuolta). Varmista, ettei terä kosketa pyörimispöytää missään asennossa.
3. Kysy neuvoa joltain osaavalta henkilöltä, jos olet epävarma sahan käytöstä.
4. Varoitus! Älä laita käsiä terän lähelle. Älä sahaa pieniä paloja. Käytä työnnintä!
5. Varmista, että terä on keskitetty oikein, että se on terävä ja että se pyörii vapaasti ilman tärinää.
6. Anna moottorin kiihtyä täysille kierroksille ennen sahauksen aloittamista.
7. Pidä laitteen tuuletusaukot puhtaina ja varmista ettei niissä ole purua.
8. Varmista että kaikki puristimet ovat kunnolla kiinni, ennen kuin aloitat sahauksen.
9. Varmista, että terä ja laipat ovat puhtaat ja että akselin mutteri on kiristetty. Käytä ainoastaan juuri sinun sahaasi sopivia laippoja.
10. Rakoveitsen säteen tulee vastata sahanterän halkaisijaa.
11. Käytettävän terän halkaisijan ja kierrosnopeuden sekä muiden ominaisuuksien tulee olla samat kuin käyttöohjeen teknisissä tiedoissa.
12. Käytä lisätukea kun sahaat pitkää materiaalia.
13. Varmista ennen sahausta, että terä ei ole murtunut tai vahingoittunut. Vahingoittunut terä tulee vaihtaa välittömästi.
14. Älä käytä sahaa jos siitä puuttuu osia, tai jos ne ovat vioittuneita tai muuten viallisia. Irrota pistoke, mikäli sahasta kuuluu outoja ääniä tai mikäli se alkaa täristä. Puuttuvan tai viallisen komponentin vaihtaminen tulee jättää ammattimiehelle.
15. Älä käytä sahaa, mikäli suojat eivät ole paikoillaan tai mikäli ne eivät toimi moitteettomasti!
16. Älä koskaan kurotu terän yli tai taakse sen pyöriessä. Seiso tukevasti ja tasapainoisesti.
17. Varmista, että terä pääsee pyörimään vapaasti (erityisesti kuljetuksen ja/tai terän vaihdon jälkeen) ennen pistokkeen liittämistä pistorasiaan ja sahan käynnistämistä.
18. Älä käytä pikaterästeriä (HSS), mikäli laitteen mukana tulee kovametalliterä.
19. Älä poista jumittuneita tai sahautuneita paloja ennen kuin terä on pysähtynyt.
20. Älä sahaa rautapitoisia metalleja, tiiliä tai laastia.
21. Älä käytä sahaa jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
22. Älä puhdista muoviosia liuotinaineilla. Liuotinaineet voivat syövyttää muovia tai vahingoittaa materiaalia muilla tavoin. Käytä pesemiseen ainoastaan pehmeää, kostutettua liinaa.
23. Irrota pistoke ja puhdista saha käytön jälkeen. Huolehdi, että työtaso on siivottu kun lopetat työt.
24. Säästä tämä käyttöohje. Lueskele sitä usein ja neuvo myös muita. Huolehdi siitä, että kaikki sahan käyttäjät ovat lukeneet nämä käyttöohjeet.
25. Älä altista sahaa sateelle äläkä käytä sitä kosteassa ympäristössä.
26. Huolehdi työtilojen riittävästä valaistuksesta.
27. Käytä asianmukaisia työvaatteita. Löysät vaatteet tai korut saattavat juuttua liikkuviin osiin.
28. Käyttäjän tulee olla täyttänyt 18 vuotta. 16 vuotta täyttäneiden tulee käyttää sahaa valvojan opastuksella. Älä päästä lapsia sahan läheisyyteen sen ollessa liitettynä pistorasiaan.
29. Pidä työtilat siisteinä ja poista turhat sahauskappaleet ja roskat. Poista sahauskappaleet terän läheisyydestä, jotta ne eivät sinkoudu terään osuessaan.
30. Älä häiritse sahan käyttäjää.
31. Älä pysäytä terää painamalla sitä jollain esineellä, kun olet sammuttanut sahan mutta terä vielä liikkuu.

32. Käytä ainoastaan tässä käyttöohjeessa ilmoitettuja sahanteriä.

33. Muista varmistaa, että terää suojaavat suojukset toimivat moitteettomasti.

34. Älä lukitse suojusta auki-tilaan äläkä pura koneen suojuksia tai muuta niiden toimintoja. Älä käytä viallisia tai puutteellisia suojalaitteita, vaan vaihda ne välittömästi!
35. Pidä käsiäsi niin, että ne eivät osu terään, mikäli menetät tasapainosi. Älä sahaa puukappaleita, mikäli ne ovat niin pieniä, ettei niistä pysty pitämään kiinni turvallisesti.
36. Käytä pöytää, rullatukea tms. kun työskentelet pitkän puutavaran kanssa, muuten vaarana on sahan kaatuminen.
37. Kiinnitä pyöreät puukappaleet sopivilla puristimilla, jotta ne eivät lähde pyörimään.
38. Sahattavassa puutavarassa ei saa olla nauloja tai muita vieraita esineitä.
39. Seiso aina terän sivulla sahatessasi, jotta terä ei osu sinuun, mikäli se hajoaa.
40. Paina sahattava puukappale kiinni pöytään ja suojukseen, jotta se ei pääse liikkumaan sahauksen aikana.
41. Älä sahaa useita kappaleita samanaikaisesti.
42. Älä yritä poistaa puruja, lastuja tai muita juuttuneita kappaleita terän pyöriessä. Sammuta saha ja irrota pistoke aina ennen koneen säätämistä ja juuttuneiden osien poistamista.
43. Sammuta saha ja irrota pistoke aina ennen koneen säätämistä, puhdistamista tai työkappaleen mittausta.
44. Sammuta moottori ja irrota pistoke ennen kun poistut sahan luota.
45. Sähköasennukset, korjaukset ja huolto tulee jättää ammattilaiselle.
46. Kaikki suojat ja turvalaitteet tulee kiinnittää takaisin välittömästi korjauksen tai huollon jälkeen.
47. Valmistajan turvallisuus-, käyttö- ja huolto-ohjeita tulee noudattaa. Noudata myöskin "Teknisissä tiedoissa" mainittuja sahauskappaleiden suurimpia mittoja.
48. Viranomaisten sääntöjen ja muiden yleisten turvallisuussääntöjen noudattaminen on erittäin tärkeää.
49. Liitä saha 230 V:n pistorasiaan, sulakkeen tulee olla vähintään 10 A.
50. Viallisten turvalaitteiden ja osien korjaaminen tulee jättää valtuutetulle huoltoliikkeelle.
51. Tämä saha on kaikkien olennaisten turvamääräysten mukainen. Laite tulee korjata valtuutetussa huoltoliikkeessä. Sahan saa korjata vain ammattilainen ja korjauksessa tulee käyttää alkuperäisosia. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa onnettomuuksiin ja aiheuttaa vaaraa käyttäjälle.
52. Älä käytä sahanteriä, jotka ovat ohuempia tai paksumpia kuin rakoveitsi (koskee pyörösahaa).
53. Käytä halkaisussa rakoveistä.
54. Varmista, että rakoveitsi on säädetty siten, että sahanterän hampaiden ja rakoveitsen etäisyys on 3 mm tai pienempi.

3. Tuotteen merkinnät ja turvallisuussymbolit

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta.

Varoitus! Käytä suojalaseja tai visiiriä, hengityssuojainta ja kuulosuojaimia.

4. Tärkeitä turvalaitteita

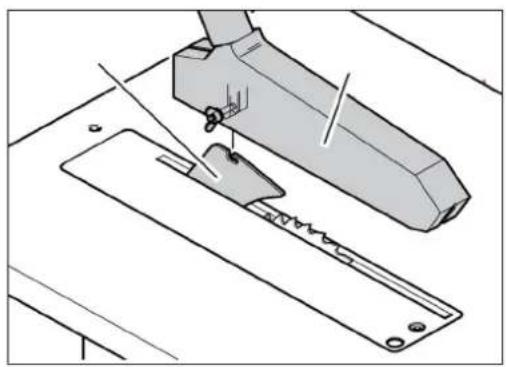

1. Rakoveitsen tulee olla oikein asennettu/säädetty, jotta työkappale ei lennähdä taaksepäin halkaisun aikana. Kuva 1.
2. Teräsuojan tulee olla oikein asennettu/säädetty ja virheetön, jotta vältyttäisiin kosketukselta sahanterän kanssa.
3. Työnnin, käytä työnnintä aina kun halkaistava työkappale on kapeampi kuin 120 mm. Tee uusi työnnin jos edellinen on haurastunut. Kuva 2.

• Puun työstäminen voi olla vaarallista jos turvallisuusohjeita ei noudateta.
• Jos käytät sahaa huolellisesti ja varovaisesti, loukkaantumisvaara pienenee huomattavasti.
• Turvallisuusvälineet, kuten suojat, työntimet, puristimet, suojalasit, hengityssuojat ja kuulosuojaimet eivät korvaa huonoa arviointikykyä, välinpitämättömyyttä tai huolimattomuutta.
• Muista: Käyttäjä vastaa itse omasta turvallisuudestaan. Saha on tarkoitettu tiettyihin työtehtäviin. Suosittelemme, että laitetta ei muuteta, ja että sitä ei käytetä muihin käyttötarkoituksiin, kuin mihin se on suunniteltu.
• ÄLÄ KÄYTÄ SAHAA, mikäli et ole varma, soveltuuko se suunnittelemaasi työtehtävään!

5. Pakkauksen purkaminen ja laitteen asentaminen

Tarvitset seuraavia työkaluja:

• Ristipääruuvimeisseli (Philips)
• Avaimet: 7 mm, 8 mm, 17 mm, 22 mm ja 2 kpl 10 mm
- Tarvitset myös parin työhanskoja, jotka ovat välttämättömät sahanterää käsiteltäessä.

Saha toimitetaan osittain asennettuna pakkauksessa.

Poista saha ja muut irralliset osat varoen pakkauksesta.

5.1 Ennen pöytäpyörösahan ensimmäistä käyttökertaa

1. Asenna pyörösaha näiden ohjeiden mukaan. Laite täyttää turvallisuusvaatimukset ja on turvallinen käyttää ainoastaan silloin, kun se on asennettu ohjeiden mukaan.
2. Lue koko käyttöohje huolellisesti ennen laitteen käyttöönottoa.
3. Säästä käyttöohje myöhempää tarvetta varten.

5.2 Seuraavat osat on asennettava ennen sahan käytön aloittamista

• Teline
• Virtakytkin
• Purunpoistoliitäntä
• Sahanterä ja suoja
• Teline. Neljä kaksiosaista jalkaa on vedetty sisään kuljetuksen yhteydessä.

5.3 Asenna teline

Vedä jalat ulos ja kiristä siipimutterit. Asenna poikkituki ja kiristä pyälletyt lukkomutterit. Kuva 3, 4 och 5.

Kuva 3, 4 och 5.

HUOM.! Telineen pultit tulee asettaa uriin siipimuttereiden kiinnittämiseksi.

5.4 Purunpoistoliitäntä

Asenna liitäntä kolmella itseporautuvalla ruuvilla (ST 3.5x13) ja kahdella ruuvilla (M 4x8) kuvan osoittamalla tavalla. Kuva 6.

Kiinnitä virtakytkin etupuolelle kahdella M4x60-ruuvilla ja lukkomutterilla. Kiinnitä kaapeli esim. nippusiteillä, jotta se ei roiku vapaana.

Virtakytkimessä on hätäpysäytystoiminto. Sen avulla laitteen voi pysäyttää tarvittaessa nopeasti, esim. vaaratilanteessa tai jos laite alkaa täristä.

1. Käynnistä laite vetämällä punaista hätäpysäytyspainiketta ylöspäin kunnes kansi vapautuu ja painamalla vihreätä, "1"-merkittyä painiketta n. 1 sekunnin ajan.
2. Sammuta laite painamalla hätäpysäytyspainike pohjaan.
3. Voi käyttää hätäpysäytyspainiketta koska tahansa sammuttaaksesi laitteen. Hätäpysäytys on aktivoitu, kunnes haluat käynnistää laitteen uudelleen kuvan osoittamalla tavalla. Kuva 7.

5.6 Sahanterä

HUOM.! Käytä käsineitä terää käsitellessäsi.

1. Nosta moottori kokonaan ylös.
2. Asenna osat tässä järjestyksessä. Kuva 8.

1. Asenna rakoveitsi, keskitä se samaan linjaan sahanterän kanssa ja kiristä mutterit. Kuva 9.

HUOM.! Rakoveitsen ja sahanterän välisen etäisyyden on oltava 3 mm, kiristä ruuvit kun etäisyys on asetettu. Kuva 10.

1. Aseta pöytäsuojat sahanterän ympärillä olevaan koloon ja vedä sitä taaksepäin kuvan osoittamalla tavalla. Kuva 11.

1. Asenna teräsuoja rakoveitseen M5x50-ruuvilla ja lukkomutterilla.
2. Liitä imuletku pölynpoistoliitäntään.

HUOM.! Nosta sahanterä ylimpään asentoon säätönuppia käyttämällä. Tarkista, että sahanterä on täysin samansuuntainen pöydän kanssa ja että se ei ota kiinni mihinkään pöydän osaan 45°:een tai 90°:een sahauksessa.

5.7 Yhdensuuntaisuuden säätö

• Löysää yhden kierroksen verran kuutta lukkomutteria, jotka pitävät kiinnityskonsoleita kiinni moottorissa sahauspöydän alla.
• Käännä moottoriosaa kunnes se on samansuuntainen tai oikeassa kulmassa viivaimen kanssa. Kuva 12.

5.8 Halkaisuohjaimen asentaminen

Osat: (Kuva 13)

Nimike Määrä

Pidennyskappale 1

Ohjain 1

Pyälletty mutteri 2

Kiinnityspultti M6 x 20 2

Säätönuppi 2

Kiinnityspultti M6 x 20 2

1. Jotta pyörösahaa voisi käyttää halkaisuun, on halkaisuohjaimen oltava asennettuna kiinnikettä vasten, ohjaimeen pöydän etupuolella.
2. Paina ruuvinkannat halkaisuohjaimeen

3. Kun kaksi pyällettyä mutteria on irrotettu, voidaan suoja poistaa ja vaihtaa:

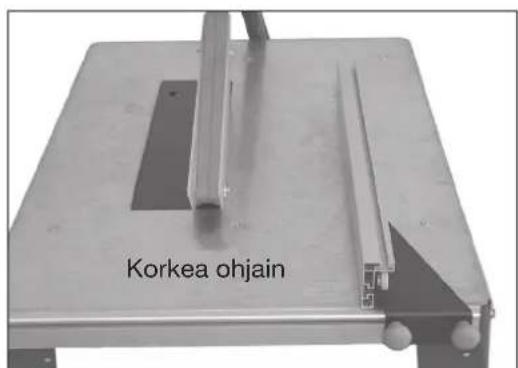

4. Korkeaan ohjaimeen: Karkeammille materiaaleille. Kuva 14.

5. Matalaan ohjaimeen: Ohuille materiaaleille. Kun sahanterä on kallistettu. Kuva 15.

Kuva 14.

Kuva 15.

6. Käyttö

1. Pöytäpyörösaha on tarkoitettu ainoastaan massiivisen puun ja vastaavien levymateriaalien, kuten masoniittilevyjen, puukuitulevyjen ja vanerin leikkaamiseen ja halkaisemiseen.
2. Pyöreitä kappaleita sahattaessa on kappale kiinnitettävä niin, että se ei pääse pyörimään.
3. Käyttötarkoituksella tarkoitetaan, että käyttäjä noudattaa valmistajan antamia, käyttöä, huoltoa ja korjauksia koskevia ohjeita ja huomioi kaikki turvamääräykset.

Kaikki muu, kuin edellä mainittu käyttö katsotaan käyttötarkoituksen vastaiseksi. Valmistaja ei ole vastuussa laitteen väärinkäytöstä, vaan vastuu on tällöin kokonaan käyttäjällä.

6.1 Sahauskorkeuden säätäminen

Sahauskorkeus on säädettävä ja mukautettava sahattavan materiaalin paksuuden mukaan: Teräsuojan etuosan tulee nojata sahattavaa materiaalia vasten.

Säädä sahauskorkeus moottorilaatikon säätönupilla. Kuva 16.

HUOM.! Säädä sahauskorkeus tarkasti seuraavalla tavalla: veivaa sahanterä alas asentoon, joka on alempana kuin aiottu sahauskorkeus. Veivaa terä sitten takaisin oikeaan asentoon.

Kuva 16.

6.2 Terän kallistuksen säätö

Sahanterää voidaan kallistaa portaattomasti 0° – 45°.

1. Irrota lukituskahva.
2. Säädä kallistus säätönupilla.
3. Kiristä lukituskahva varmistaaksesi, että asetus on muutettu.

6.3 Halkaisuohjaimen käyttäminen

HUOM.! Halkaisuohjainta tulee käyttää halkaisussa. Käytä aina työnnintä, kun suojan ja sahanterän etäisyys on alle 120 mm.

1. Halkaisusuoja on asennettu ylhäältä päin, sahan etupuolelle ja lukittu kiinni lukituskahvalla.
2. Säädä oikea sahauskorkeus. Teräsuojan etupuolen tulee levätä sahattavaa materiaalia vasten.
3. Asenna mahdollinen terän kallistus ja lukitse asennus lukituskahvalla.
4. Käynnistä moottori.
5. Sahaa materiaali yhtäjaksoisesti.
6. Sulje laite ja paina hätäpysäytys alas, kun sahaus on valmis.

6.4 Jiiriviivaimen 30-8627 käyttö (lisävaruste) (ei sisälly)

1. Kiinnitä jiiriviivain kelkkaan.
2. Aseta oikea kulma ja lukitse asennus. Jiirisahalla sahattaessa voidaan viivain lukita 0°:een ja 45°:een välille.
3. Säädä oikea sahauskorkeus.
4. Asenna mahdollinen terän kallistus ja lukitse asennus lukituskahvalla.
5. Käynnistä moottori.
6. Sahaa materiaali yhtäjaksoisesti.
7. Sulje laite ja paina hätäpysäytys alas, kun sahaus on valmis.

7. Hoito

Ennen käynnistystä

• Tarkista silmämääräisesti, että etäisyys sahanterän ja rakoveitsen välillä on 3 mm.
• Tarkista silmämääräisesti, että kaapelit ja liittimet ovat ehjiä. Jätä vahingoittuneiden osien vaihtaminen sähköalan ammattilaiselle.

Kerran kuukaudessa (päivittäisessä käytössä)

• Puhdista kone pölystä ja sahanpurusta harjalla tai imurilla.
• Pinnoita ohuella öljykerroksella seuraavat osat: Kierretanko ja ohjaimet, sahanterän korkeudensäätöön.
• Irrota ensin pistoke.

Virheettömän toiminnan takaamiseksi kannattaa laitteen huoltoon sisällyttää myös seuraavat toimenpiteet

• Kaikkien liikkuvien osien säännöllinen puhdistus ja voitelu öljyllä.
• Likaisten moottorin ilmastointilaippojen puhdistus toimivan ilmastoinnin takaamiseksi.
• Tarkista, että terässä ei ole ruostetta tai pihkaa.
• Puhdista sahauspöydän pinta pihkasta.
• Hio tai vaihda terä, jonka hampaat tylpistyvät pitkäaikaisen käytön jälkeen.

8. Vianetsintä

Ongelma Syy Toimenpiteet
Moottori ei käynnisty. Johd	ossa on vikaa. Vaihda virtajohto.
	Lämpösuoja on launnut. Anna moottorin jäähtyä.
	Terä on jumittunut. Poista esteet.
	Moottorissa/liitännässä on vikaa. Pyydä sähkömies paikalle. Vaihda vahingoittuneet osat.
Moottori käy heikosti ja kuumenee liian nopeasti.	Huono jatkojohto, liian pitkä tai pieni ala.	Vaihda johto, kuormita sahaa vähemmän.
Käynnistysvaiheessa haisee palaneelle.	Asennusvika. Asenna oikein.
	Laite on viallinen. Vaihda se uuteen.

HUOM.!

• Ainoastaan sähköasentaja saa suorittaa verkkoliitännän kiinteään asennukseen.
• Käytä aina henkilökohtaisia suojavarusteita: kuulosuojaimia, suojalaseja ja hengityssuojainta tarvittaessa.

9. Kuljetus

1. Laske sahanterä täysin alas.
2. Säädä terän kallistus 25°:seen ja taita jalat sisään ylimmässä asennossa.
3. Irrota pidennyspöytä, viivain ja suoja.
4. Käytä pidempien kuljetusten aikana alkuperäispakkausta.

10. Lisätarvikkeet

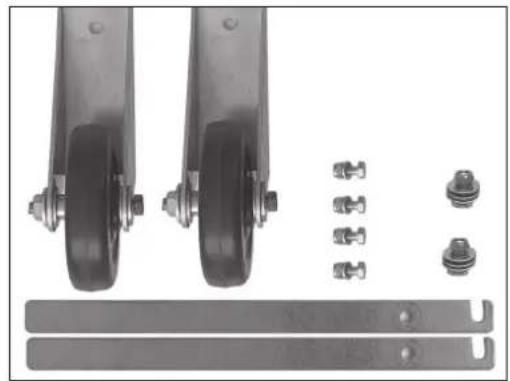

Rengassarja: mahdollistaa sahan helpon siirtämisen

Kuvaus: Määrä:

Pyörät ja asennustarvikkeet 2

Kahva 2

Kuusiopultti M6x16 4

Aluslevy 6 mm 4

Lukkomutteri M6 4

Kuusiopultti M6x16 2

Aluslevy 6 mm 2

Lukkomutteri M6 6

Pidennyspöytä: sijoita sivulle tai takapuolelle

Kuvaus: Määrä:

Pidennyspöytä 1

Tuki (pitkä) 2

Tuki (lyhyt) 2

Nuppi M6 2

Lukkopultti M6X12 2

Liikkuva tuki kelkalla (lisävaruste) (ei sisälly)

Pitkien materiaalien helppoon käsittelyyn.

Kuvaus: Määrä:

Kelkka ja asennustarvikkeet 1

Viivain 1

Jiirituki 1

Viivaimen kiinnikkeet 2

Nuppi M6 1

Kuusiopultti M6x16 1

Aluslevy 6 mm 1

Lukkomutteri M6 1

Aluslevy 6 mm 1

Kuusiopultti M6x16 4

Aluslevy 6 mm 4

1. -

2. -

3. Teräsuoja, ylempi oikea

4. Teräsuoja, ylempi vasen

5. Upotettu ruuvi, itseporautuva ST 3,5x25

6. Upotettu ruuvi M5x30

7. -

8. -

9. Pöydän sisäke

10. Kuusiopultti M6x12

11. Pöytä

12. Upotettu ruuvi M6x16

13. Kuusiopultti M6x16

14. Kuparihylsy

15. Halkaisusuoja

16. Lukkopultti M6x16

17. Pyälletty mutteri

18. Kuparihylsy

19. Teräsputki

20. Kiinnityskonsoli, taaempi

21. Lukkomutteri M6

22. Upotettu ruuvi, itseporautuva ST 3,5x13

23. Aluslevy 6mm

24. Lukituslevy

25. Lukituslevy

26. Aluslevy 5mm

27. Akselin tuki

28. Ristipääruuvi M5x12

29. Säätöputki

30. Säätöakseli, lineaarinen hammastanko

31. Kiinnityskonsoli, etummainen

32. Kuusiopultti M5x12

33. Merkintä

34. Lukituslevy

35. Ristipääruuvi, itseporautuva ST 3,5x9,5

36. Kulmamerkki

37. Levy

38. Sahanterän kallistuksen säätönuppi

39. Kulman ilmaisin

40. Säätölaatta

41. Lukituskahva

42. Halkaisusuojan viivain

43. Säätönuppi

44. Halkaisusuojan kiinnike

1. Sahanterä
2. Terän laippa, keskitys
3. Säätölaatta
4. Kuusiopultti M6x8
5. Kuusioruuvi M6x8
6. Aluslevy 6 mm
7. Säätönupin kampi
8. Korkeuden ilmaisin
9. Kammen ruuvit
10. Kuusiopultti M6x16
11. Aluslevy 6 mm
12. Mutteri M6
13. Säätönuppi, korkeuden säätö
14. Aluslevy 10 mm
15. Tuki
16. Välirengas
17. Säätöakseli, lineaarinen hammastanko
18. Välirengas
19. Säätöakselin mutterit
20. Aluslevy 6 mm
21. Ohjauslevy

22. Jousi-aluslevy

23. Moottorilaatikko

24. Moottori
25. Ristipääruuvi M4x13
26. Ristipääruuvi, itseporautuva ST 3,5x13
27. Purunpoistoliitäntä
28. Moottorin kiinnike
29. Niitti
    74.-
30. Säätöakselin kiinnikkeet
31. Halkaisuterän kiinnike
32. Lukkopultti M10x25
33. Ohjauslevy
34. Tuki
35. Terä (Rakoveitsi)
36. "U"-laatta
37. Säätöakselin tuki
38. Lukkomutteri M10
39. Terän laippa
40. Mutteri, vasemmanpuoleinen kierre
41. Moottorilaatikon kansi, alempi
42. Moottorilaatikon kansi, ylempi

1. Lukkomutteri M4
2. Letku
3. Virtakytkimen kiinnike
4. Virtakytkin
5. Ristipääruuvi M4x60
6. Aluslevy 8 mm
7. Siipimutteri
8. Kahva

9. Kumikahva

10. Koneen jalka, kumia

11. Tuki, lyhyt
12. Lukkopultti M4x60
13. Jalka, ylempi (oikea)
14. Jalka, alempi (oikea)
15. Tuki, pitkä
16. Lukkopultti M8x16
17. Jalka, ylempi (vasen)
18. Jalka, alempi (vasen)

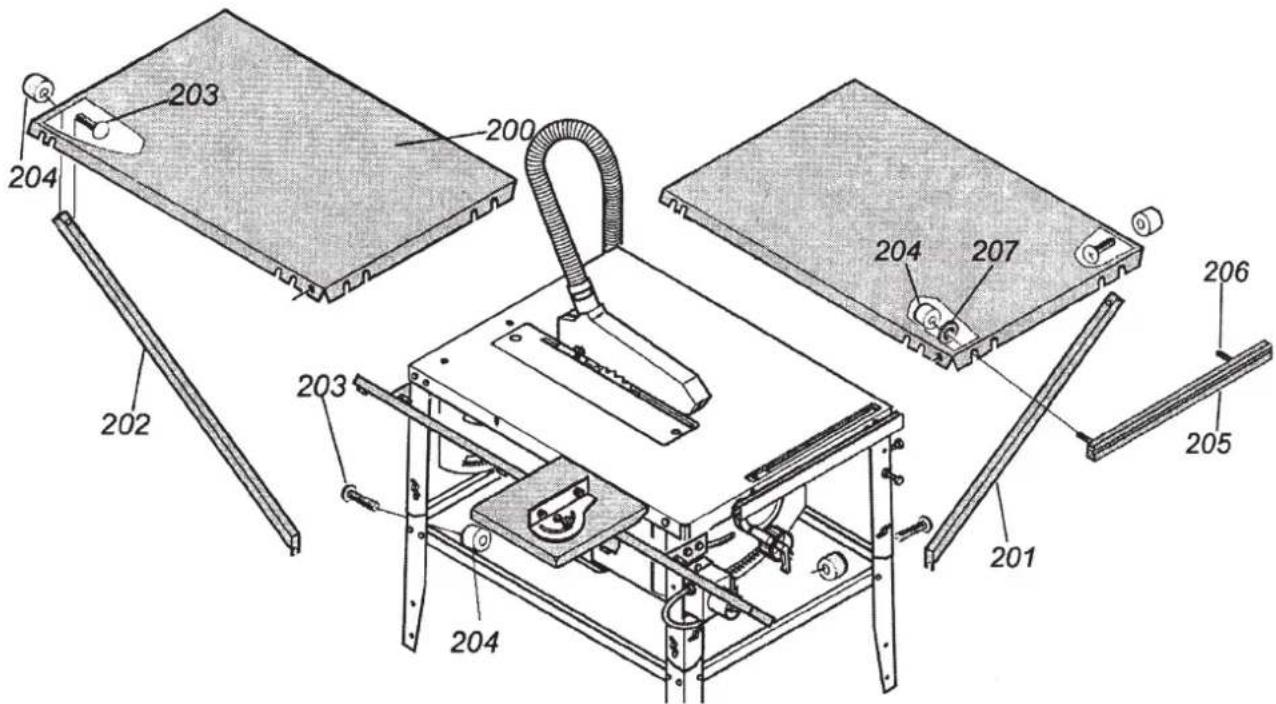

12. Lisätarvikkeet, asennus Pidennyspöydän asennus

Taaempi pidennys

1. Irrota pöydän kehän takapuolella olevat neljä pulttia, asenna pidennyspöytä (200) ylhäältä päin. Varmista, että pöydänreunan neljä uraa tulevan kunkin pultin sisäpuolelle.
2. Asenna M6x16 lukkopultti (203) ulkopuolelta poikkituen reikään.
3. Kiinnitä lukitusnuppi (204) pulttiin, mutta älä kiristä sitä vielä.
4. Asenna pitkä tuki (202) pulttiin ja kiristä lukitusnuppi.
5. Asenna M6x16 lukkopultti (203) sisäpuolelta pöydän (200) takaosan reikään ja tuen (202) reikään.
6. Ruuvaa lukitusnuppi (204) pulttiin (203) ja kiristä.

HUOM.! Pidennyspöytä ei saa olla pääpöytää korkeampi. Muuten työkappale voi jäädä jumiin tai lentää taaksepäin.

Oikean puolen pidennys

1. Irrota pöydän kehän oikealla puolella olevat neljä pulttia, asenna pidennyspöytä (200) ylhäältä päin. Varmista, että pöydänreunan neljä uraa tulevat kunkin pultin sisäpuolelle.
2. Asenna M6x16 lukkopultti (203) ulkopuolelta poikkituen reikään.
3. Kiinnitä lukitusnuppi (204) pulttiin, mutta älä kiristä sitä vielä.
4. Asenna lyhyt tuki (201) pulttiin ja kiristä lukitusnuppi.
5. Asenna M6x16 lukkopultti (203) sisäpuolelta pöydän (200) takaosan reikään ja tuen (202) reikään.
6. Ruuvaa lukitusnuppi (204) pulttiin (203) ja kiristä.
7. Paina kaksi lukkopulttia (206) pidennysviivaimen (205) uraan, asenna M6 aluslaatta ja lukitusnupit.
8. Kiinnitä pidennysviivain (205) pääpöydän (200) etupuolelle.
9. Säädä pidennysviivain siten, että se on samansuuntainen normaalin viivaimen kanssa. Kiristä lukitusnupit (204).

Numero Kuvaus Määrä

200 Pidennyspöytä 1
201 Tuki, lyhyt 2
202 Tuki, pitkä 2
203 Lukkopultti M6x16 4
204 Lukitusnuppi M6 6
205 Pidennysviivain 1
206 Lukkopultti M6x20 2
207 Aluslevy M6 2

Kelkan ja jiirituen asennus (lisävaruste)

1. Aseta jiirituki (4) kelkkaan (3), ruuvaa pyälletty ruuvi kelkan kierteiseen reikään.
2. Käytä 4 kpl M6x16-pultteja asentaaksesi viivaintuen (7) kahdelle koneen jalalle. Älä kiristä vielä ruuveja.
3. Aseta viivain (1) viivaintuen (7) päälle ja kiinnitä se M6-ruuveilla (8), mutta älä kiristä vielä ruuveja.
4. Irrota pysäytysruuvi (6) ja paina kelkka (3) viivaimeen (1), ruuvaa lukitusruuvi takaisin paikoilleen ja kiristä.
5. Säädä ruuvit (9) ja (8) siten, että viivain on samansuuntainen ja samalla korkeudella sahauspöydän kanssa. Kiristä ruuvit.

Tarkista asetukset koesahauksella!

13. Pidä huolta ympäristöstä

Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin. Kaikki koneet, letkut ja pakkausmateriaali on lajiteltava paikallisten ympäristösääntöjen mukaisesti.

14. Tekniset tiedot

Moottori: 230 V, 2,2 kW (S6 20%)

Maks. sahaussyvyys 45°/90°: 50/90 mm

Mitat, pöytä:	550 x 800 mm
Mitat, pidennyspöytä:	550 x 800 mm
Työskentelykorkeus:	810 mm
Sahanterä:	ø 315 mm x 3,0 mm x ø 30 mm
Kierrosluku:	2800 k/min
Paino, netto/brutto:	44/50 kg
Pakkauskoko:	940 x 660 x 470 mm

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu

23 A, 00100 HELSINKI

UNITED KINGDOM
