KÄYTTÖOHJE S1T-SW3-76 Cotech

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Va-roitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. Säästä nämä ohjeet!

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus!

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kos- teissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisel- lä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin het- ken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan louk- kaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa "OFF" ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unoh-dettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen.

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsi-työkalun turvallisuus.

Nauhahiomakoneen turvallisuusohjeet

• Käytä hioessasi suojanaamaria tai -laseja ja hengityssuojainta. Pitkäaikainen altistuminen hiontapöylle on terveydelle vaarallista. Jotkut puulajit voivat olla sitä jo lyhyen altistumisen aikana.
• Varmista, ettei hiomanauha ole vahingoittunut ja että se on oikein keskitetty.
• Varmista, ettei hiomanauha kosketa materiaalia käynnistettäessä. Käynnistä kone ja anna sen kiihtyä täysille kierroksille ennen hiomisen aloittamista.
• Pidä koneesta kiinni tukevasti molemmin käsin.
• Varmista, ettei hiottavassa materiaalissa ole nauloja tai vieraita esineitä.
• Pidä moottorin ilman sisäänottoaukot puhtaina ja vapaina, ettei moottori ylikuumene.
• Käytä hengityssuojainta hiontatoissä. Jos mahdollista, kytke pölynpoistoimuri koneen imuliitäntään.
• Ole erityisen huolellinen mahdollisesti myrkyllisten hiontapölyjen suhteen: Lyijypitoiset maalit, tietyt puut, metallit ja muut materiaalit saattavat tuottaa myrkyllistä pölyä. Huolehdi myös muiden paikallaolevien suojauksesta.
• Hiontapöly saattaa myös olla erittäin syttymisherkkää sekoittuessaan ilman kanssa.

Huomio! Älä käytä pölynpoistoa hioessasi metallia. Mahdolliset kipinät saattavat aiheuttaa tulipalon pölynimurissa/pölynpoistossa.

Tuotteen merkinnät ja turvallisuussymbolit

käyttöohje huolellisesti ja säilytä se tulevaa tarvetta varten.

ä aina kuulosuojaimia.

ä aina suojalaseja ja hengityssuojaa.

KÄYTTÖOHJE • Nauhahiomakone Tuotenumero: 30-9159, malli: S1T-SW3-76

Käyttö

Asenna/vaihda hiomanauha

1. Taita jousikuormitettu vipu kokonaan ulos.
2. Aseta hiomanauha vetoakseleiden päälle.
3. Taita vipu takaisin.

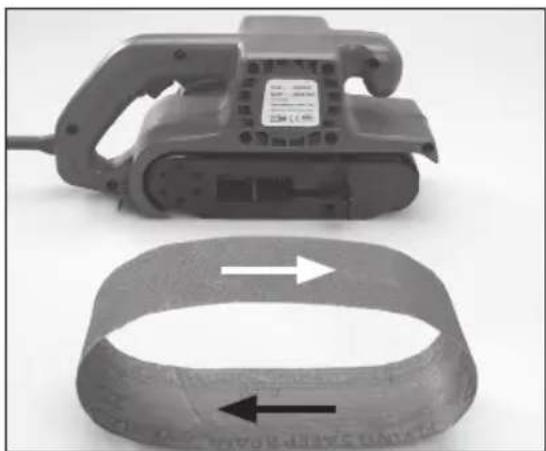

Huom!

Ole tarkkana, että hiomanauhan pyörimissuunta on oikea. (Sekä nauhahiomakoneessa että hiomanauhassa (75 x 533 mm) on pyörimissuuntamerkintä. Niiden tulee osoittaa samaan suuntaan hiomanauhaa vaihdettaessa).

Hiomanauhan keskittäminen

1. Käännä nauhahiomakone hiomanauha ylöspäin.
2. Tarkista nauhan liikkuminen kytkemällä virta päälle.
3. Keskitä nauha tarpeen vaatiessa kääntämällä säätönuppia myötä- tai vastapäivään.

Huom!

Hiomanauha on keskitettävä. Muuten sen reunat tulevat karkeiksi ja nauha pitää vaihtaa.

Pölypussin asennus

1. Pidä pölypussia vetoketju alaspäin.
2. Avaa pussin yläosa suuhun ommellun joustavan lukitusrenkaan avulla.
3. Pujota pussi koneen liitäntäputken yli.

Käynnistäminen ja sammuttaminen virtakytkimellä

• Käynnistä hiomakone painamalla liipaisinta ja pysäytä se päästämällä virtakytkin.
• Paina ensin liipaisinta ja sen jälkeen virtakytkimen lukitusnäppäintä lukitaksesi koneen hiontatilaan pitämättä virtakytkintä pohjassa. Pysäytä kone painamalla virtakytkintä uudestaan.

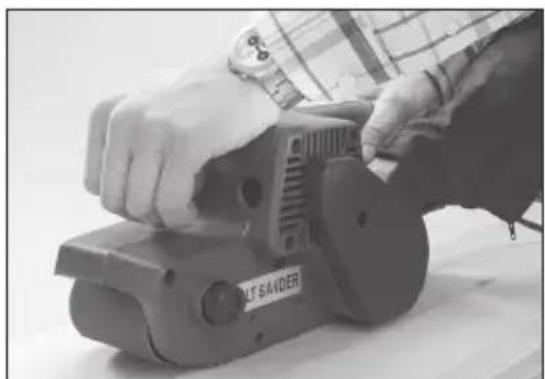

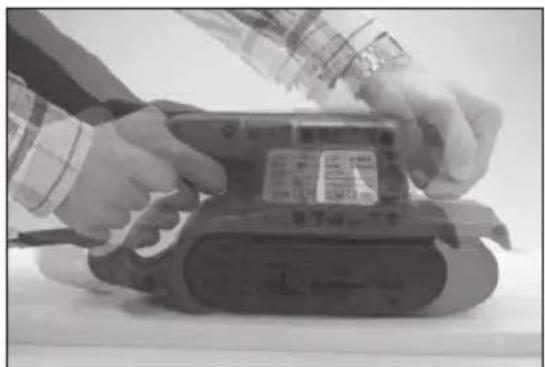

Hiominen

• Pidä koneesta kiinni tukevasti molemmin käsin.
• Liikuta konetta edestakaisin materiaalin kuitujen suunnan mukaisesti.
• Älä pakota konetta, nauhahiomakoneen oma paino takaa riittävän työstöpainon. Liian kovaa painettaessa työstettävään materiaaliin saattaa tulla palojälkiä.

Koneen täytyy käydä täysillä kierrok- silla, jotta moottorin riittävä jäähdytys varmistetaan.

Huolto ja hiiliharjojen puhdistaminen

Huomio!

Irrota pistoke ennen hiiliharjojen tarkastamista.

Hiiliharjojen kesto vaihtelee ja riippuu moottorin kuormittamisesta.

Harjat tarkastetaan seuraavasti:

1. Poista molemmat kannet.
2. Hiiliharjat ovat kannen sisäpuolella, poista harjojen pidikkeet.
3. Tarkasta hiilien pituus (vähintään 5 mm).
4. Vaihda kumpikin hiiliharja samanai-kaisesti, vaikka vain toinen hiilihar-joista olisi alle 5 mm, tai mikäli jokin jousista tai ohituslangoista on palanut tai vioittunut.

Tekniset tiedot

Nimellisjännite: 230 V/AC, 50 Hz

Teho: 900 W

Nauhanopeus: 380 m minuutissa

Hioma-ala: 75 x 145 mm

Paino: 3,5 kg

Hiomanauha: 75 x 533 mm (3"x 21")

LpA (melutaso) 93,5 dB (A)

LwA (meluteho) 106,5 dB (A)

Tärinätaso: 2,5 m/s²

Varaamme oikeudet teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Teknisten ongelmien ilmetessä ota myymälään tai asiakaspalveluumme (yhteystiedot takasivulla).
