BRUKSANVISNING S1T-SW3-76 Cotech

Generelle sikkerhetsinstruksjoner

Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet "elektriske håndverktøy" i teksten under, menes strømtilkoblede håndverktøy.

TA VARE PÅ DENNE INSTRUKSJONEN

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket. Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon "ON", kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatings-hastighet er viktig for å utføre bedre og sikrere arbeide.

b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeide som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

• Bruk vernemaske eller vernebriller med støvmaske ved sliping. Langvarig eksponering av slipestøv er skadelig for helsen. Visse treslag kan gi skader allerede etter kort tids eksponering.
• Kontroller at slipebåndet ikke er skadet og at det er ordentlig sentrert.
• Påse at slipebåndet ikke kommer i kontakt med noen del av emnet ved oppstart. Start maskinen og la den komme opp i turtall før du begynner å slipe.
• Hold maskinen stødig med begge hendene.
• Påse at det ikke finnes spiker eller fremmende gjenstander i emnet du skal slipe.
• Hold motorens ventilasjonsåpninger rene og åpne så motoren ikke overopphetes.
• Bruk beskyttelsesmaske ved sliping og dersom det er mulig bør også støvsuger, som er tilkoblet slipemaskinen, benyttes.
• Vær ekstra forsiktig ved sliping av fargestoff som kan inneholde bly og ved sliping av tre, metall eller andre materialer som kan avgi giftig slipestøv. Påse også at personer som er ved eller i nærheten av arbeidsplassen er beskyttet.
• Slipestøv blandet med luft kan være meget brannfarlig.

Advarsel! Bruk aldri avsug når du sliper metall. Gnister kan forårsake brann- tilløp i støvsuger/avsug.

Produktmerking med sikkerhetssymboler

hele bruksanvisningen.

< hørselsvern.

< vernebriller/visir og støvmaske.

Bändslipemaskin Artikkelnummer: 30-9159, modell: S1T-SW3-76

Bruk

Monter/Bytt slipebånd

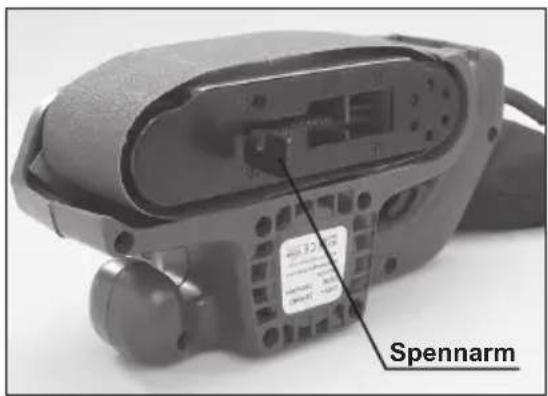

1. Brett ut spennarmen helt.
2. Monter slipebändet over drivrullene.
3. Brett spennarmen tilbake.

Obs!

Vær nøye med at slipebåndet monteres med riktig rotasjonsretning! (Både bändsliperen og slipebåndet (75 x 533 mm) har rotasjonsmerking, merkingen skal være i samme retning).

Sentrér slipebåndet

1. Legg bändsliperen med slipebåndet oppover.
2. Trykk inn strømbryteren, se hvordan bändet går.
3. Vri på justeringsrattet med eller mot urviseren for å sentrere bändet etter behov.

Obs!

Slipebåndet må være sentrert ellers blir det frynsete på sidene og må byttes ut.

1. Hold støvposen med glidelåsen nedover.
2. Trykk sammen øvre del med den fjernende låseringen som er sydd inn ved posens tilkobling.
3. Tre posen over maskinens tilkoblingsstuss.

Start og stopp med strømbryteren

• Trykk på strømbryteren for å starte bändsliperen, og slipp strømbryteren for å stoppe den.
• Trykk inn strømbryteren først og deretter låseknappen for å låse maskinen i slipeposisjon. Trykk inn strømbryteren igjen for å stoppe bändsliperen.

• Hold maskinen stødig med begge hendene.
• Før maskinen framover og bakover parallelt med emnets fiberretning.
• Press ikke maskinen. Båndsliperens egen vekt gir passe hastighet. Ved for høy mating kan emnet brennes og det vil bli stygge merker.

Maskinen må gå på fullt turtall for å få i gang kjølingen av motoren.

Inspeksjon & bytte av kullbørster

Advarsel!

Trekk ut støpselet fra uttaket før du begynner å se på kullbørstene.

Kullbørstenes levetid varierer. Det avhenger av hvor hardt motoren belastes.

Du kontrollerer kullbørstene på følgende måte.

1. Fjern begge lokkene.
2. Børstene sitter innenfor lokkene. Dra ut børsteholderne.

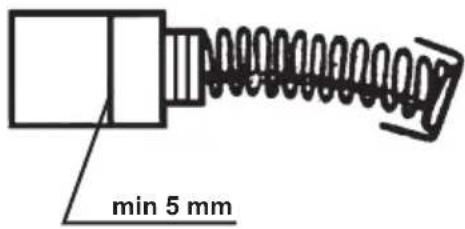

3. Kontroller kullenes lengde (Min 5 mm).
4. Bytt ut begge kullbørstene om noen av kullbørstenes lengde er under 5 mm eller om noen fjær eller shunttråd er brent eller skadet på andre måter.

Spesifikasjoner

Merkespenning: 230 VAC, 50 Hz

Effekt: 900 W

Bändhastighet: 380 m/min

Slopeflate: 75 x 145 mm

Vekt: 3,5 kg

Slipebänd: 75 x 533 mm (3"x21")

LpA (støynivå) 93,5 dB (A)

LwA (støyeffekt) 106,5 dB (A)

Vibrasjonsverdi: 2,5 m/s²

Vi reserverer oss for evt. tekst og bildefeil samt endringer av tekniske data. Ved tekniske problemer eller andre spørsmål kan du kontakte oss (se adresser på baksiden).
