Produkttype	Bordsag
Modell	CSB315
Merke	Cotech
Motorspenning	230 V
Motoreffekt	2.2 kW (S6 20%)
Ubelastet hastighet	2800 rpm
Sagbladets diameter	315 mm
Bladhull	30 mm
Bladtykkelse	3.0 mm
Maks. skjæredybde ved 90°	90 mm
Maks. skjæredybde ved 45°	50 mm
Borddimensjoner	550 x 800 mm
Forlengelsesbord størrelse	550 x 800 mm
Arbeidshøyde	810 mm
Nettovekt	44 kg
Bruttovekt	50 kg
Pakkemål	940 x 660 x 470 mm
Bladvippeområde	0° til 45°
Avstand til splittkniv	3 mm
Sikkerhetsfunksjoner	Splittkniv, bladdeksel, nødstopp, strømbryter, dyttestokk
Inkludert tilbehør	Stativenn, sponbeholder, parallellanslag, dyttestokk, blad, nøkler

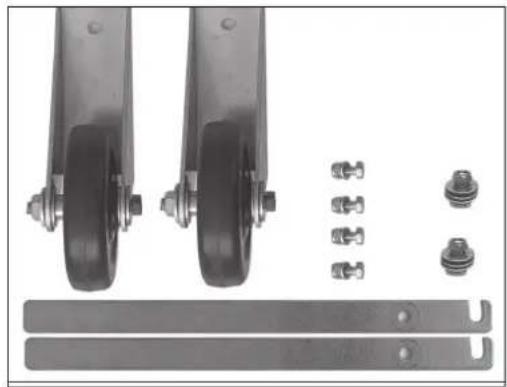

Valgfritt tilbehør	Forlengelsesbord, gjæringsanlegg (30-8627), hjulsett
Vedlikehold	Regelmessig rengjøring, oljing av bevegelige deler, kontroll av bladets skarphet og innstilling

Ofte stilte spørsmål - CSB315 Cotech

Hvordan bytter jeg sagbladet på Cotech CSB315?

Koble alltid sagen fra strømmen før du bytter blad. Bruk hansker. Løft motoren helt opp, fjern deretter spindelmutteren (venstregjenger), flens, skive, sentreringsflens og gamle blad. Installer nytt blad med tennene vendt nedover, sett deretter sammen i motsatt rekkefølge. Sørg for at splittkniven er justert med en avstand på 3 mm fra bladet.

Hva er anbefalt bladstørrelse for CSB315?

Sagen bruker en bladdiameter på 315 mm med hull på 30 mm og tykkelse på 3.0 mm. Bruk kun blad som oppfyller disse spesifikasjonene, og for hardmetallblad sørg for negativ tannbelastning.

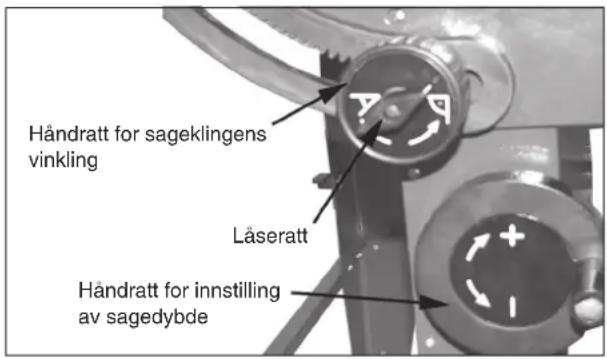

Hvordan justere skjærehøyden på bordsagen?

Bruk håndhjulet på motorboksen (merket 'Håndhjul for skjærehøyde') for å justere bladhøyden. For å kompensere for slark, drei først bladet lavere enn ønsket, drei deretter opp til riktig innstilling. Fronten av bladdekselet skal hvile på arbeidsstykket.

Hvordan justere gjæringsvinkelen (vipp) på CSB315?

Løsne låsehåndtaket på vippemekanismen. Drei håndhjulet for vipping for å stille inn vinkelen mellom 0° og 45°. Stram låsehåndtaket for å sikre innstillingen. Bruk vinkelindikatoren for nøyaktighet.

Hvilket sikkerhetsutstyr er påkrevd når du bruker denne sagen?

Bruk alltid vernebriller, hørselsvern og støvmaske under bruk. Bruk bladdekselet og splittkniven. Ikke bruk løse klær eller smykker. Bruk dyttestokker for små arbeidsstykker (under 120 mm). Sørg for at nødstoppen er tilgjengelig.

Hvordan monterer jeg stativet til bordsagen?

Plasser de sammenleggbare bena ut og stram vingemutrene. Fest kryssstagene med kromlåseboltene. Sørg for at sleideboltene er plassert i sporene før du strammer. Se figurene 3, 4 og 5 i manualen for nøyaktig plassering.

Hvordan koble til og bruke strømbryteren (nødstopp)?

Monter strømbryteren på fronten med to M4x60 skruer og låsebolter. Fest kabelen med strips. For å starte, løft det røde dekselet og trykk på den grønne knappen (1) i ca 1 sekund. For å stoppe, trykk på den røde nødstoppknappen. Den forblir låst til den tilbakestilles manuelt.

Hva skal jeg gjøre hvis sagen ikke starter?

Kontroller strømkabelen for skader; bytt om defekt. Sørg for at skjøteledningen er egnet (ikke for lang eller underdimensjonert). Kontroller at strømbryteren ikke har utløst. Hvis motoren lukter brent eller blir raskt overopphetet, sjekk for monteringsfeil eller en defekt maskin og kontakt kundeservice.

Hvordan rengjøre og vedlikeholde CSB315 bordsagen?

Koble sagen fra strømmen før rengjøring. Bruk en børste eller støvsuger for å fjerne støv og spon. Påfør et tynt lag olje på gjengestenger, kontroller og høyderegulator. Rengjør motorens kjøleribber. Fjern harpiks fra bordet og bladet. Slip eller bytt sløve blad. Kontroller at splittknivgapet forblir 3 mm.

Hvordan transportere sagen?

Senk bladet helt. Juster bladvippen til ca 25°. Bena inn. Fjern forlengelsesbordet, linjalen og holderen. Bruk original emballasje for langtransport. Valgfritt hjulsett kan monteres for enklere flytting.

BRUKSANVISNING CSB315 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeätä tietoa:

Les igjennom hele bruksanvisning før bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (se opplysninger om kundesenteret her i denne bruksanvisningen).

Innhold

1. Generelle sikkerhetsinstruksjoner ....38
2. Spesielle sikkerhetsforskrifter 39
3. Produktmerking med sikkerhetssymboler ....41
4. Viktige sikkerhetsanordninger 42
5. Pakke ut og montere ....43
   5.1 Før produktet tas i bruk for første gang ....43
6. Følgende deler skal monteres før sagen tas i bruk ..... 43
   5.1 Montere stativet ....43
   5.2 Sponstuss ....43
   5.3 Strømbryter 44
   5.4 Sageklinge ....44

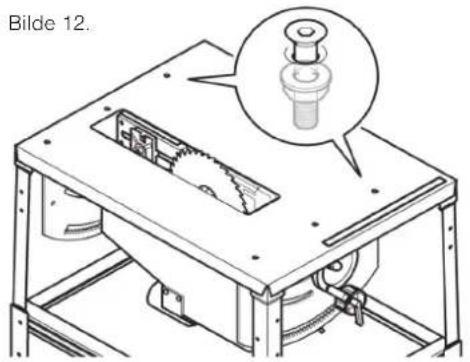

   5.5 Justere parallellitet ....44
   5.6 Montere kløyveanhold ....45
7. Bruk 45
   6.1 Innstilling av sagehøyde 45
   6.2 Innstilling av sageklingens vinkel ....46

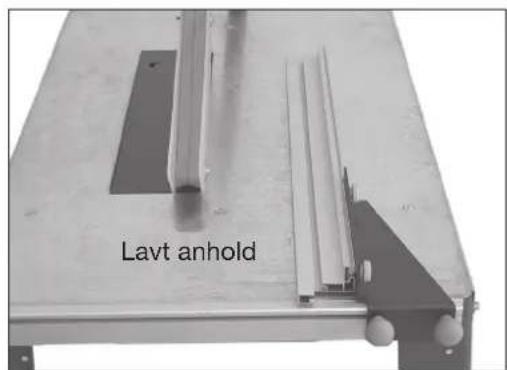

   6.3 Bruk av kløyveanholdet 46
   6.4 Bruk av gjæringsanholdet ....46
8. Vedlikehold ....46
9. Feilsøking 47
10. Transport ....47
11. Ekstrautstyr 47

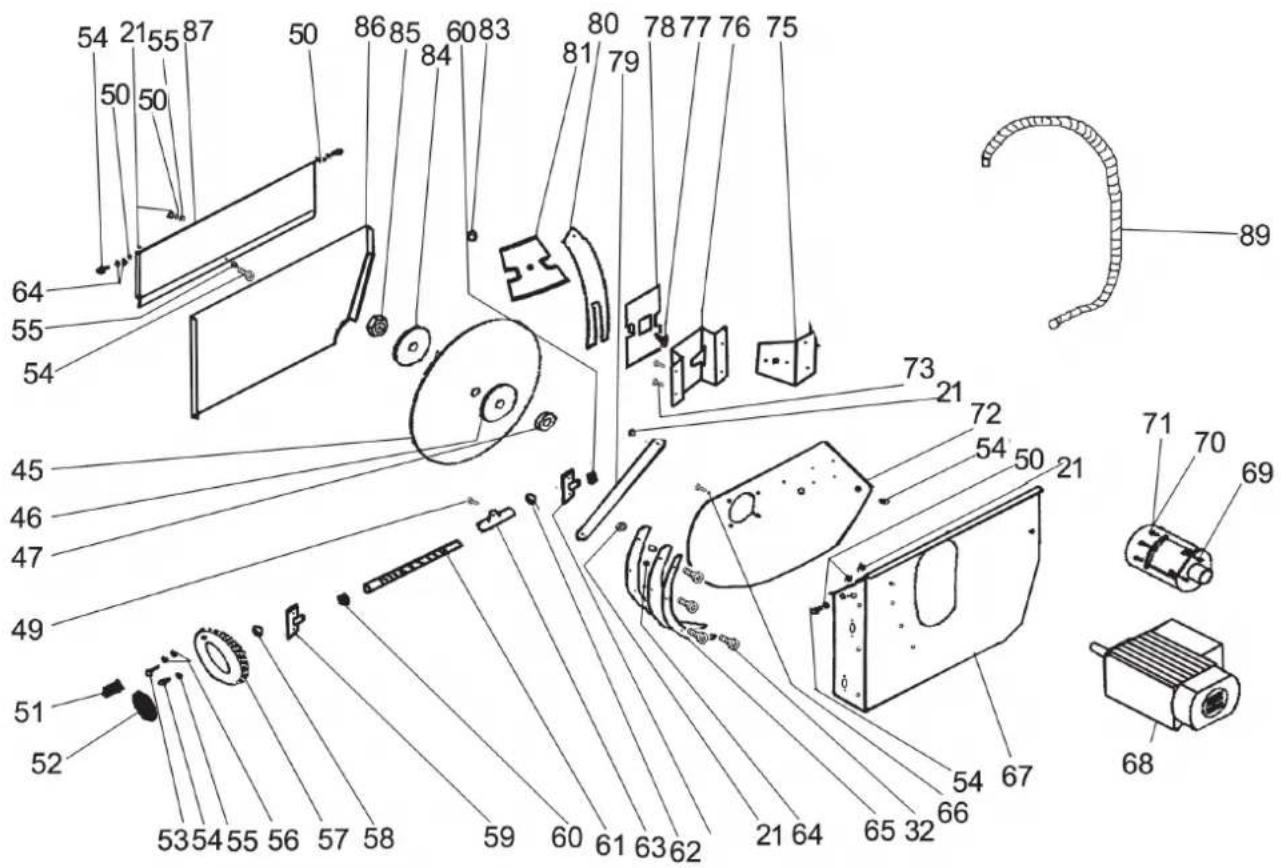

12. Komponentliste ....49

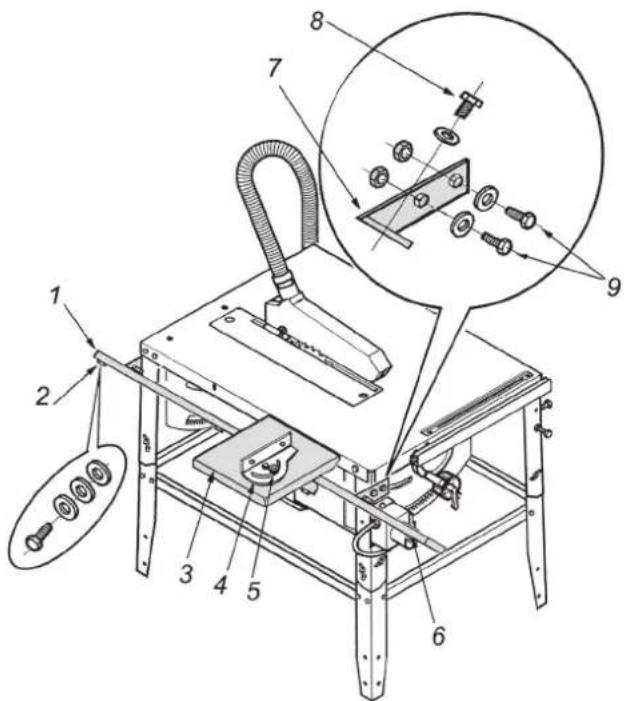

13. Montering av tilbehør ....51
14. Beskytt miljøet ....53
15. Spesifikasjoner ....53

1. Generelle sikkerhetsregler for din og andres sikkerhe

Advarsel! Når du bruker elektriske verktøy skal alltid følgende generelle sikkerhetsregler følges, for å unngå brannfare, elektrisk støt og personskade.

1. Hold arbeidsplassen ren!

Rotete flater og arbeidsbord kan forårsake ulykker.

Strømdrevne maskiner skal ikke brukes i fuktige, våte miljøer eller når det regner. Påse at lyset er godt på arbeidsplassen. Sørg for god luftgjennomstrømming ved støvende arbeid. Bruk aldri elektriske maskiner/verktøy der de kan forårsake brann eller eksplosjon!

3. Unngå elektrisk støt.

Unngå kroppskontakt med jordede gjenstander som vannledning, element, komfyr etc. samtidig som du bruker el-maskiner/verktøy.

Alle barn og tilskuere bør befinne seg på sikker avstand fra el-maskiner/verktøy eller strømkabler i arbeidsområdet.

5. Oppbevar maskinene utilgjengelig for barn!

Oppbevar elektriske maskiner/verktøy innlåste eller utenfor rekkevidde for barn når de ikke er i bruk!

Den gjør jobben bedre og sikrere ved normal hastighet på matingen.

7. Bruk riktig verktøy!

Press ikke et verktøy eller et tilbehør til å gjøre en jobb den ikke er beregnet til.

8. Bruk passende klær!

Ingen løstsittende klær, vanter, kjeder, ringer, armbånd eller andre smykker som kan feste seg i roterende deler. Sklisikre sko anbefales. Bruk hårnett eller tilsvarende, hvis du har langt hår.

9. Bruk alltid vernebriller!

Bær alltid vernebriller, vanlige briller holder ikke! Bruk også støvmaske eller vernemaske ved støvende arbeid.

10. Bruk avsug!

Bruk avsugningsutstyr for å fjerne og samle støv og spon, hvis maskinen er beregnet for det. Pass på at utstyret brukes riktig og tømmes etter behov.

Advarsel! Støv og spon fra visse treslag og treprodukter kan skade din helse allerede etter kort eksponeringstid.

Bruk tvinger eller skrustikke der det går, da kan du håndtere verktøyet med to hender. Det er sikrere enn å holde emnet med den ene hånden.

Påse at de er rene og eggene skarpe for optimal effekt og et godt resultat. Følg manualens anbefalinger for smøring og bytte av tilbehør. Kontroller strømledningen regelmessig. Hvis den er skadet skal den byttes av en kvalifisert elektriker. Sjekk alle skjøteledninger regelmessig så de ikke er skadet. Påse at maskinens/verktøyets håndtak og brytere er tørre, rene og helt fri for olje, fett etc.

15. Slå av strømmen!

Dra ut støpslet og trykk inn nødstopp før service og ved bytte av tilbehør som høvelstål, bor, skjær, slipeband eller blad.

16. Fjern alle nøkler og serviceverktøy!

Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før du slår på strømmen.

17. Unngå ufrivillig start!

Bær ikke et verktøy med en finger på strømbryteren dersom ledningen sitter i et uttak. Påse at strømbryteren står på OFF när du setter inn støpslet.

18. Bruk riktige skjøteledninger!

Dersom du bruker skjøteledninger utendørs, bruk kun de som er beregnet for utendørsbruk.

Bruk skjøteledninger med tilstrekkelig lengde, rull ut hele ledningen!

19. Bruk sunn fornuft, og vær forsiktig!

Tenk deg om før du utfører en arbeidsoperasjon, så du kan utføre det på en sikker måte! Bruk ikke maskinen/verktøyet når du er sliten, trøtt, påvirket av medisiner etc.

Kontroller før du starter verktøyet: at alt sikkerhetsutstyr og øvrige deler er uskadd og fyller sin funksjon, at bevegelige deler kan rotere fritt og er riktig justert, at ingen bevegelige deler kan hekte seg fast, at ingen defekt har oppstått og andre omstendigheter som kan påvirke arbeidets utførelse. En beskyttelse eller noen annen del som er skadd, skal repareres av fagmann eller byttes ut. Skadde strømledninger og strømbrytere skal alltid byttes ut av fagmann. Bruk aldri verktøyet hvis du ikke kan stoppe eller starte det på en betryggende måte.

Bruk av tilbehør som ikke er anbefalt av produsent kan forårsake ulykker eller risiko for personskade.

Verktøyet følger gjeldende sikkerhetskrav. Reparasjoner av verktøyet skal alltid utføres av fagmann, med originale reservedeler, ellers kan verktøyet forårsake ulykker eller risiko for personskade.

23. El-verktøy bør tilsluttes strømnettet via en jordfeilbryter for personbeskyttelse!

Produktet må ikke endres eller brukes til arbeidsoppgaver det ikke er beregnet for! Kontroller regelmessig at alle skruer og muttere er ordentlig skrudd til.

2. Spesielle sikkerhetsforskrifter for bordsirkelsag og kapp- og gjæringssag

Advarsel! Dra ut stikkontakten før ev. service og ved skifte av klinge.

Obs! Kontroller at alle delene fungerer tilfredsstillende og at sikkerhetsanordningene beskytter slik som de skal, før du starter sagen.

1. Advarse! Bruk kun kappeklinger. Påse at hardmetallklingene har negativ tanning. Bruk ikke klinger med dype mellomrom mellom tennene fordi de kan bøyes og komme i kontakt med klingedekselet. En skadet sageklinge skal skiftes ut umiddelbart!
2. Bruk ikke sagen før den er helt og riktig montert i henhold til denne bruksanvisningen. Kontroller motorens og klingens rotasjonsretning (se rotasjonspil på klingedekselet). Kontroller at ikke sageklingen kommer bort i rotasjonsbordet i noen innstilling.
3. Hvis du ikke forstår hvordan sagen skal håndteres, bør du be noen som kan det om råd.
4. Advarsel! Hold hendene borte fra sageklingen. Sag aldri i små emner. Bruk påskyver!
5. Kontroller at klingen er riktig sentrert og skarp, og at den løper fritt og uten vibrasjoner.
6. La motoren komme opp i turtall før du starter sagingen.
7. Hold motorens ventilasjonsåpninger fri for skrap og spon.
8. Påse at alle tvingeskruer er godt dratt til før du starter sagingen selv om bordet er festet i fast vinkelposisjon.
9. Pass på at klingen og flensene er rene og at spindelmutteren er dratt til. Bruk kun de klingeflenser som hører til akkurat denne sagen.
10. Kløyvekniven skal ha en radius som tilsvarer sageklingens diameter.
11. Bruk kun sageklinger med diameter, hastighetsklassefisering og øvrige data som er angitt i maskinens tekniske spesifikasjoner.
12. Sørg for å ha tilstrekkelig med understøtte ved saging av lange emner.
13. Kontroller alltid før saging at klingen ikke er sprukket eller skadet på annen måte. Hvis den er det må den skiftes ut umiddelbart!
14. Bruk ikke sagen hvis noen av komponentene mangler, er skadet eller ikke fungerer som de skal. Dra alltid ut stikkontakten til sagen hvis den begynner å låte rart eller å vibrere. La en fagperson skifte ut komponentene som mangler eller ikke fungerer før du bruker sagen igjen.
15. Sag aldri hvis beskyttelsen ikke sitter på plass eller ikke fungerer som den skal.
16. Strekk deg aldri rundt eller bak klingen når den roterer. Stå støtt slik at du ikke mister balansen.
17. Kontroller at klingen kan rotere fritt (ekstra viktig etter transport og/eller skifte av klinge) før du setter i stikkontakten og starter sagen.
18. Dersom maskinen er levert med hardmetallklinge skal den ikke brukes med hurtigstålklinger (HSS).
19. Ikke ta bort deler/trebiter som har satt seg fast før klingen har stanset helt.
20. Sag aldri i metall, tegl eller mur.
21. Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.
22. Rengjør aldri sagens plastdeler med løsemidler. Løsemidlene kan skade plasten. Rengjør kun med en myk og lett fuktet klut.
23. Dra ut stikkontakten og rengjør sagen før du forlater den. Påse at arbeidsplassen er ryddet når du er ferdig med jobben.
24. Spar denne bruksanvisningen. Ta en titt på den rett som det er og bruk den når du skal sette andre inn i bruken av maskinen. Påse at alle personer som bruker sagen leser disse instruksjonene.
25. Sagen må ikke utsettes for regn. Den må heller ikke brukes i fuktige miljøer.
26. Sørg for å ha godt arbeidslys.
27. Ikke bruk hansker, løstsittende klær, smykker eller liknende, som kan feste seg i roterende deler.
28. Brukere av sagen skal minst være 18 år. Brukere som er 16 år skal ha være under oppsikt av instruktør ved bruk av sagen. Hold barn unna sagen når den er koblet til strøm.
29. Hold god orden på arbeidsplassen. La ikke kapp og annet skrap ligge framme unødig. Se til at spillbiter løsnes fra sageklingen og fjernes. Hvis ikke kan de bli kastet i vei.

30. Ikke distraher personer som jobber med sagen.

31. Forsøk ikke å stoppe klingen ved å trykke noe mot klingens side när du har stengt strømmen til sagen.

32. Bruk aldri sageklinger som ikke stemmer overens med spesifikasjoner i denne malen.
33. Det er viktig å alltid kontrollere at alle deksler og beskyttelser fungerer som de skal.
34. Lås aldri fast beskyttelseshetten i åpen stilling. Maskinens beskyttelser må heller ikke fjernes eller forandres på. Bruk aldri en skadet eller gal sikkerhetsanordning. Skift ut umiddelbart!
35. Påse at hendene er plassert sikkert, så de ikke går inn i sageklingen hvis du mister balansen. Sag aldri i emner, som er så små at de ikke kan holdes på en trygg måte.
36. Bruk et bord, rullestøtte etc. som støtte når du jobber med lange arbeidsemner, så maskinen ikke velter.
37. Runde arbeidsemner må spennes fast med en passende anordning, slik at de ikke begynner å rotere.
38. Påse at arbeidsstykket er fritt for spiker og andre fremmede elementer.
39. Stå alltid ved siden av sageklingen när maskinen er i bruk, så du ikke treffes av den hvis den skulle gå i stykker.
40. Trykk alltid arbeidsstykket mot bordet og anholdet ved saging, slik at det ikke kan vri seg eller bevege seg under sagingen.
41. Sag aldri flere emner samtidig.
42. Forsøk aldri å ta bort spon, fliser eller trebiter som har satt seg fast, mens sagen roterer. Hvis du skal justere maskinen eller fjerne biter som har satt seg fast, så skru alltid av maskinen først og dra stikkontakten ut fra vegguttaket.
43. Hvis du skal forandre, justere eller rengjøre maskinen eller måle arbeidsemnet, så skru alltid av maskinen først og dra stikkontakten ut fra vegguttaket.
44. Steng motoren og dra ut stikkontakten når du forlater arbeidsplassen din.
45. Installasjon av strøm, reparasjoner og vedlikehold skal kun utføres av fagfolk.
46. Alle beskyttelser og sikkerhetsanordninger skal settes på plass igjen umiddelbart etter reparasjoner og vedlikehold.
47. Det er viktig å følge produsentens sikkerhets-, bruks- og vedlikeholdsanvisninger. Likedan så skal også alle anbefalinger om dimensjoner etc. som angis i "tekniske data" følges.
48. Det er viktig følge gjeldende lover og forskrifter.
49. Sagen skal kun kobles til uttak med 230 V, og som er sikret med min. 10 A.
50. Skadede sikkerhetsanordninger og deler skal skiftes ut eller repareres av fagfolk på autorisert verksted.
51. Denne maskinen oppfyller alle relevante sikkerhetskrav. Maskinen må kun repareres av godkjent fagperson på autorisert verksted og kun med originale deler. Hvis du ikke følger denne regel kan det føre til ulykke og utsette brukeren for fare.
52. Bruk ikke sageklinger som er tykkere eller tynnere enn kløyvekniven (gjelder sirkelsager).
53. Bruk alltid kløyvekniv ved kløyving.
54. Kontroller at kløyvekniven er justert slik at: Avstanden mellom sageklingens tenner og kløyvekniven er 3 mm eller mindre.

3. Produktmerking med sikkerhetssymboler på maskinen

Les igjennom hele bruksanvisning før bruk, og ta vare på den for framtidig bruk.

Advarsel! Bruk alltid vernebriller/visir, støvmaske og hørselsvern.

4. Viktige sikkerhetsanordninger

1. Kløyvekniv, skal være montert riktig for å forhindre at emner slynges bakover ved kløyving.

2. Beskyttelse for klinge, skal være montert og justert riktig for å forhindre ufrivilling kontakt med klingen. Bilde 1.

3. Påskyver, skal alltid brukes hvis arbeidsemnet er smalere enn 120 mm. Skaff en ny påskyver dersom den gamle blir for svak. Bilde 2.

• Å jobbe med trematerialer kan være farlig dersom man ikke gjør det på riktig måte!
• Hvis du bruker sunn fornuft og stor forsiktighet når du bruker sagen, reduseres faren for personskade betraktelig.
• Sikkerhetsutstyr i form av beskyttelsesanordninger, påskyver, tvinger, vernebriller, støvfilter og hørselsvern kan ikke kompensere for uforsiktighet eller uoppmerksomhet.
• Husk: du har selv ansvar for din egen sikkerhet. Sagen er konstruert for bestemte arbeidsoppgaver. Vi anbefaler på det sterkeste at du ikke forandrer sagen eller bruker den til noe den ikke er konstruert til.
• BRUK IKKE SAGEN dersom du er usikker på om den kan eller bør brukes slik du har tenkt deg.

5. Pakke ut og montere

Til monteringen trenger du følgende verktøy.

• Skruetrekker. (Phillips)
  • Nøkler: 7 mm, 8 mm, 17 mm, 22 mm og to stk. 10 mm.
• Du trenger også et par hansker ved håndtering av sageklingen.

Sagen leveres delvis montert. Ta forsiktig ut høvelen og alle løse deler fra forpakningen.

5.1 Før første gangs bruk av bordsirkelsagen

1. Monter sirkelsagen som beskrevet og vist i denne instruksjonen. Maskinen oppfyller sikkerhetskravene og kan brukes sikkert dersom den monteres i henhold til instruksjonene.
2. Les hele bruksanvisningen før du tar produktet i bruk.
3. Spar bruksanvisningen til framtidig bruk.

5.2 Følgende deler skal monteres før sagen tas i bruk

• Stativ
• Strømbryter
• Sponstuss
• Klinge og anhold
  • Stativ. De fire beina er til å slå sammen.

Dra beina ut og dra til vingemutrene. Monter tverrstaget og dra til låsemutrene. Bilde 3,4 og 5.

Bilde 3, 4 og 5.

OBS! Stativboltene skal plasseres i sporet for å feste vingemutrene.

5.4 Sponstuss

Monter stussen med selvgjendende skruer (St. 3,5 x 13) og to skruer (M4 x 8), som vist på bilde. Bilde 6.

Fest strømbryteren på framsiden med to M4 x 60 skruer og låsemutre. Klem fast kabelen med f.eks. buntebånd, slik at den ikke henger løst.

Strømbryteren har nødstoppfunksjon. Den skal stoppe maskinen raskt ved behov, ved fare eller hvis maskinen begynner å vibrere.

1. Maskinen startes ved å dra den røde nødstoppeknappen opp til lokket slipper. Trykk så på den grønne knappen som er merket "1", i ca. 1 sekund.
2. Skru av maskinen ved å trykke inn nødstoppeknappen.
3. Du kan, när som helst, bruke nødstoppeknappen til å stoppe maskinen med. Nødstoppen er aktivert til du starter maskinen igjen som vist på bildet. Bilde 7.

5.6 Sageklinge

OBS! Bruk hansker ved håndtering av sageklingen.

1. Løft motoren helt opp.
2. Monter delene i følgende rekkefølge. Bilde 8.

Bilde 8.

1. Monter kløyvekniven, sentrer den på linje med sageklingen og dra til mutrene. Bilde 9.

OBS! Avstanden mellom kløyvekniven og sageklingen skal være 3 mm, dra til skruene når anstanden er stilt inn. Bilde 10.

1. Plasser bordinnlegget i uttaket rundt sageklingen og dra det bakover, som vist på bildet. Bilde 11.

OBS! Bruk håndrattet til å løfte opp sageklingen til den øverste posisjonen og kontroller at klingen er helt parallell med bordet og at den ikke tar borti bordet ved saging i vinkel (45° og 90°).

5.7 Justere parallellitet

• Løsne på de seks låsemutrene som holder festekonsollene til motoren på plass. Skru en omdreining.
• Vri motorenheten til den er parallell eller i rett vinkel i forhold til linjalene. Bilde 12.

7.6 Montere kløyveanhold

Deler (Bilde 13)

Benevning: Antall:

Forlengelse 1

Anslag 1

Mutter 2

Festebolt, M6 x 20 2

Ratt 2

Festebolt, M6 2

Bilde13.

1. For å kunne bruke sirkelsagen til klyving skal kløyveanholdet være montert på festet på linjalen på framsiden av bordet.
2. Trykk skruehodene inn i klyvelinjalen.
3. Når de to lettrede mutrene er løsnet kan anholdet fjernes og man kan skifte til:
   • Høyt anhold: For grovere emner. Bilde 14.
4. Lavt anhold: For tynne emner. Når sageklingen er skråstilt. Bilde 15.

Bilde 14.

Bilde 15.

6. Bruk

1. Bordsirkelsagen er kun beregnet på kapping og kløyving av massivt treverk og liknende platematerialer som f.eks. masonittplater, trefiberplater og plywood.
2. Ved saging av runde emner må disse spennes fast slik at de ikke kan rotere.
3. Med beregnet bruk menes at brukeren følger produsentens anvisninger for drift, vedlikehold og reparasjoner og overholder alle sikkerhetsbestemmelser.

All bruk utover det som er nevnt her regnes som ikke egnet bruk. Produsenten tar ikke noe ansvar for bruk utenom det som er beskrevet. Dette er brukers fulle og hele ansvar.

6.1 Innstilling av sagehøyde

Sagehøyden må justeres og tilpasses emnets tykkelse: Klingedekselets fremre del skal hvile mot emnet. Juster sagehøyden med håndrattet på motorboksen. Bilde 16.

OBS! For å kompensere gapet i høydejusteringen: Start med å sveive ned klingen til en posisjon som er lavere enn den tenkte sagehøyden. Sveiv deretter opp til riktig innstilling.

Bilde 16.

6.2 Innstilling av sageklingens vinkel

Sageklingen kan vinkles trinnløst mellom 0° og 45°.

1. Løsne låsen.
2. Juster vinkelen med håndrattet.
3. Dra låsehåndtaket til for å sikre at innstillingen forandres.

6.3 Bruk av kløyveanholdet

OBS! Ved kløyving skal anholdet brukes. Bruk alltid påskyver dersom avstanden mellom sageklinge og anhold er mindre enn 120 mm.

1. Kløyveanholdet er montert ovenfra, på framsiden av sagen og låst med låsehåndtaket.
2. Still inn riktig sagedybde. Framsiden på klingedekselet skal hvile på emnet.
3. Still inn eventuell vinkel på klingen og lås innstillingen med låsehåndtaket.
4. Start motoren.
5. Sag emnet i en kontinuerlig operasjon.
6. Skru av maskinen og trykk inn "Nødstopp" når du er ferdig med sagingen.

6.4 Bruk av gjæreanholdet 30-8627 (ekstra utstyr) (følger ikke med)

1. Fest gjæreanholdet på sleden.
2. Still inn riktig vinkel og lås innstillingen. Ved gjæring kan anholdet låses mellom 0° og 45°.
3. Still inn riktig sagedybde.
4. Still inn eventuell vinkel på klingen og lås innstillingen med läsehåndtaket.
5. Start motoren.
6. Sag emnet i en kontinuerlig operasjon.
7. Skru av maskinen og trykk inn "Nødstopp" når du er ferdig med sagingen.

7. Vedlikehold

Før du starter

- Kontroller visuelt at avstanden mellom sageklingen og kløyvekniven er 3 mm.

Hver måned (ved daglig bruk)

- Fjern støv og spon med feiekost eller støvsuger.

- Legg et tynt lag med olje på: Gjenget stang og styringer for høydejusteringen av klingen.

- Trekk ut støpselet fra uttaket.

For å oppnå best mulig funksjon bør også vedlikeholdet omfatte følgende

- Regelmessig rengjøring og smøring med olje på alle bevegelige deler.

- Rengjøring av støvete motorkjøleflenser for å opprettholde god kjøling.

- Påse at klingen er fri for rust og harpiks (kvae).

• Rengjøre sagbordet for harpiks.

- Slipe opp eller skifte klinge som etter lang tids bruk har fått nedslitte tenner.

8. Feilsøking

Feil	Årsak Tiltak
Sagen starter ikke. Feil på	ledningen. Skift den ut.
	Motorvernet utløst. La motoren avkjøles.
	Klingen har satt seg fast. Fjern årsaken.
	Feil på motor/tilkobling. Tilkall elektriker. Skift ut skadede deler.
Motoren er for svak og blir veldig raskt for varm.	Dårlig tilpasset skjøteledning, for lang eller for lite areal.	Skift kabel, belast sagen mindre.
Det lukter brent når du starter opp sagen.	Monteringsfeil. Monter riktig.
	Defekt maskin. Erstatt sagen med en ny.

OBS!

- Nettilkobling for fast montering må utføres av faglært el.innstallatør.

- Bruk personlig verneutstyr: hørselsvern, vernebriller og støvmaske ved behov.

9. Transport

1. Sveiv sageklingen helt ned.
2. Juster vinkelen på klingen til 25° og dra beina inn i øvre posisjon.
3. Demonter forlengelsesbord, linjal og anhold.
4. Bruk originalembalasjen ved lengre transporter.

10. Ekstrautstyr

Hjulsett: gjør det enkelt å flytte sagen

Beskrivelse: Antall:

Hjul med festedetaljer 2

Håndtak 2

Sekskantbolt 4

Planskive 4

Låsemutter 4

Sekskantbolt 2

Planskive 2

Låsemutter 6

Forlengelsesbord plasseres på siden eller baksiden

Beskrivelse: Antall:

Forlengelsesbord 1

Støtte (langt) 2

Støtte (kort) 2

Ratt M6 2

Bolt M6 x 12 2

Bevegelig anhold med justering (ekstrautstyr)

For enkel håndtering av lange emner.

Beskrivelse: Antall:

Slede med festedetaljer 1

Linjal 1

Gjæringsanhold 1

Feste for linjal 2

Ratt 1

Sekskantbolt 1

Planskive 1

Låsemutter 1

Planskive 1

Sekskantbolt 4

Planskive 4

1. Beskyttelse for klinge, øvre, høyre

2. Beskyttelse for klinge, øvre, venstre

3. Forsenket skrue, selvgjengende ST 3,5 x 25

4. Forsenket skrue M5 x 30

7.-

1. -

2. Innlegg for bord

3. Sekskantbolt, M6 x 12

4. Bord

5. Forsenket skrue M6 x 16

6. Sekskantbolt, M6 x 16

7. Kobberhylse

8. Kløyveanhold

9. Bolt M6 x 16

10. Mutter

11. Kobberhylse

12. Stålrør

13. Festekonsoll, bakre

14. Låsemutter M6

15. Forsenket skrue, selvgjengende ST 3,5 x 13

16. Planskive, 6 mm

17. Låseskive

18. Låseskive

19. Planskive, 5 mm

20. Støtte til aksel

21. Stjerneskrue M5 x 12

22. Justeringsrør

23. Justeringsaksel

24. Festekonsoll, fremre

25. Sekskantbolt M5 x 12

26. Indeksmarkering

27. Låseskive

28. Stjerneskrue, selvgjengende ST 3,5 x 9,5

29. Vinkelmarkering

30. Plate

31. Håndratt for vinkling av klinge

32. Vinkelindikator

33. Justeringsskive

34. Låsespak

35. Linjal til kløyveanholdet

36. Ratt

37. Feste for kløyveanholdet

1. Låsemutter M4
2. Slange
3. Feste for strømbryter
4. Strømbryter
5. Stjerneskrue M4 x 60
6. Planskive, 8 mm
7. Vingemutter
8. Håndtak

9. Gummihåndtak

10. Maskinfot, gummi

11. Stag, kort
12. Bolt, M4 x 60
13. Bein, høyre
14. Bein, nedre, høyre
15. Stag, langt
16. Bolt M8 x 16
17. Bein, øvre, venstre
18. Bein, nedre, venstre

12. Montering av tilbehør

Montering av forlengelsesbord

Bakre forlenging

1. Løsne på de fire boltene på baksiden av bordsagen, montere forlengelsesbordet (200) ovenfra. Påse at de fire uttakene på bordkanten kommer innenfor respektive bolt.
2. Monter M6 x 16 bolter (203) fra utsiden i hullet på tverrstøtten.
3. Fest låserattet (204) på bolten, men ikke dra den til ennå.
4. Monter den lange støtten (202) på bolten og dra til låserattet.
5. Monter M6 x 16, bolt (203), fra innsiden i hullet på baksiden av bordet (200) og hullet i støtten (202).
6. Skru låserattet (204) på bolten (203) og dra til.

OBS! Det er viktig at ikke forlengelsesbordet er høyere enn hovedbordet. Dersom det er tilfelle kan arbeidsemnene kastes tilbake.

Forlenging på høyre side

1. Løsne på de fire boltene på høyre side av bordsargen, montere forlengelsesbordet (200) ovenfra. Påse at de fire uttakene på bordkanten kommer innenfor respektive bolt.
2. Monter M6 x 16 bolter (203) fra utsiden i hullet på tverrstøtten.
3. Fest läserattet (204) på bolten, men ikke dra den til ennå.
4. Monter den korte støtten (201) på bolten og dra til låserattet.
5. Monter M6 x 16, bolt (203), fra innsiden i hullet på baksiden av bordet (200) og hullet i støtten (202).
6. Skru låserattet (204) på bolten (203) og dra til.
7. Plasser to vognbolter (206) i sporet på forlengelseslinjalen (205), monter planskive M6 og låseratt.
8. Fest forlengelseslinjalen (205) på forsiden av hovedbordet (200).
9. Forlengelseslinjalen justeres slik at den er parallell med linjalen som er der fra før. Dra deretter til läserattet (204).

Nummer Beskrivelse

Antall:

200 Forlengelsesbord 1

201 Støtte (kort) 2

202 Støtte (langt) 2

203 Bolt M6 x 16 4

204 Låseratt M6 6

205 Forlengelse til linjal 1

206 Bolt M6 x 20 2

207 Planskive M6 2

Montering av slede og gjæringsstøtte (ekstrautstyr)

1. Plasser vinkelanholdet (4) på sleden (3). Skru låsespaken i det gjengede hullet i sleden.
2. Bruk 4 stk. M6 x 16 bolter til feste av linjalstøtten (7) på to av maskinens bein, men ikke dra til skruene ennå.
3. Plasser linjalen (1) på linjalstøtten (7), og fest med skruer (8), men ikke dra til ennå.
4. Fjern stoppskruen M6 x 16 (6) og monter sleden (3) på linjalen (1). Sett så tilbake stoppskruen og dra til.
5. Juster skruene (9) og (8) slik at linjaler er parallell med sagebordet og med samme høyde. Dra til skruene.

Foreta en prøvesaging for å sjekke innstillingene!

13. Beskytt miljøet

Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det. Alle maskiner, slanger og all emballasje skal sorteres og håndteres i henhold til lokale miljøforskrifter.

14. Spesifikasjoner

Motor: 230 V, 2,2 kW (S6 20 %)

Maks. sagedybde ved 45° og 90°: 50/90 mm

Størrelse, bord: 550 x 800 mm

Størrelse, forlengelse bord: 550 x 800 mm

Arbeidshøyde: 810 mm

Sageklinge: ∅315 x 3,0 x ∅30 mm

Turtall: 2800 o/min

Vekt, (netto/brutto): 44/50 kg

Størrelse på forpakning: 940 x 660 x 470 mm

Pöytäpyörösaha

TUOTENUMERO: 30-8501 MALLI: CSB315
