Typ av produkt	Digital fotoram
Varumärke	Clas Ohlson
Modell	PF-7AW-103 (Art. no. 18-8114)
Skärmstorlek	7 tum (16:9 bredbild)
Skärmtyp	Färg analog LCD
Upplösning	480 x 234 pixlar
Strömförsörjning	5 V DC, 1 A via nätadapter (100-240 V AC, 50/60 Hz)
Minneskortstöd	SD, MMC, MS
USB-port	USB 2.0 värd (för USB-minne, MP3-spelare)
Stödda bildformat	JPEG (max. 8000 x 8000 pixlar)
Mått (B x H x D)	219 x 152 x 29 mm
Vikt	380 g
Driftstemperatur	0°C till 45°C
Förvaringstemperatur	-20°C till 60°C
Bildspelsinställningar för tid	3 sek, 5 sek, 15 sek, 1 min, 15 min, 1 timme
Bildspel shuffle	Slumpmässig eller sekventiell ordning
Övergångseffekter	Valbara (t.ex. tona, glida)
Fotorotering	Ja (via nedåtpilsknapp)
Zoom	Ja (upp till 4x i visningsmenyn)
Stativjustering	Liggande och stående lägen
Rengöring	Mjuk fuktig trasa med milt rengöringsmedel; undvik lösningsmedel
Säkerhet	Öppna inte höljet; undvik vatten; täck inte ventilationshål; dra ur kontakten när den inte används
Reparation	Endast av kvalificerade servicetekniker

Vanliga frågor - 8” Linx Clas Ohlson

Hur startar jag ett bildspel på den digitala fotoramen?

Sätt i ett USB-minne eller minneskort med JPEG-filer. Från huvudmenyn, markera USB, KORT eller Spelas nu, tryck sedan på ▶ för att bekräfta. Bildspelet startar omedelbart.

Vilka minneskorttyper stöds?

Ramen stöder Secure Digital (SD), Multimedia Card (MMC) och Memory Stick (MS). Sätt i kortet försiktigt i kortplatsen märkt SD/MMC/MS.

Hur justerar jag bildskärmsinställningarna?

Från huvudmenyn, markera Inställningar och tryck på ▶. Använd pilknapparna (∧ och v) för att navigera och ▶ för att välja. Du kan ändra språk, bildspelstid, slumpning, övergångseffekter, ljusstyrka, kontrast, mättnad med mera.

Min fotoram slås inte på. Vad ska jag göra?

Kontrollera först att nätadaptern är korrekt ansluten till både ramen och vägguttaget. Se till att PÅ/AV-omkopplaren är i läge PÅ. Om den fortfarande inte slås på, koppla bort adaptern och anslut den igen efter några sekunder.

Varför kan inte mitt minneskort läsas?

Se till att minneskortet är av en av de stödda typerna (SD, MMC, MS) och att filerna på det är i JPEG-format. Ramen kanske inte läser kort som är formaterade i ett annat filsystem eller med mycket högupplösta bilder.

Hur ska jag rengöra skärmen?

Använd en mjuk, lätt fuktad trasa med lite diskmedel för att rengöra skärmen. Undvik att använda lösningsmedel eller starka rengöringsmedel och var försiktig för att förhindra repor.

Hur roterar jag ett foto under bildspelet?

Under bildspelsuppspelning, tryck på nedåtpilknappen (v) på ramens baksida för att rotera bilden. Alternativt, i visningsmenyn, markera rotationsikonen och tryck på ▶.

Vilken är den maximala upplösningen för foton?

Ramen stöder JPEG-bilder med en maximal upplösning på 8000 x 8000 pixlar. Bilder med högre upplösning kan ta längre tid att ladda.

Kan jag justera tiden för varje foto i bildspelet?

Ja. Gå till Inställningar i huvudmenyn, välj Bildspelstid och välj mellan 3 sek, 5 sek, 15 sek, 1 min, 15 min eller 1 timme.

Varför går ramen in i standby-läge automatiskt?

Ramen kan gå in i standby om den inte används på ett tag. För att väcka den, koppla bort nätadaptern och anslut den igen. Se även till att strömbrytaren är på.

BRUKSANVISNING 8” Linx Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

1. Säkerhet 12
2. Produktbeskrivning 12
3. Knappar och funktioner 13
4. Komma igång 14
5. Användning 15
6. Inställningar 17
7. Skötsel och underhåll 18
8. Felsökningsschema 18
9. Avfallshantering 18
10. Specifikationer 18

1. Säkerhet

Varning! Öppna inte höljet! Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje, kontakt med dessa kan ge elektrisk chock.

• Produkten får endast repareras av kvalificerad servicepersonal.
• Produkten får inte demonteras eller ändras.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska, ställ inte några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck.
• Täck inte för ventilationsöppningarna. Placera inte heller produkten i närheten av varma ställen som ovanför element, ovanpå en tv eller i t.ex. i en soffa där ventilationsöppningarna blockeras.
• Ta alltid ur nätadaptern från eluttaget om inte produkten ska användas under en längre tid.
• Produkten är konstruerad för 8 till 10 timmars kontinuerlig drift, undvik att använda den under längre tid än så. Låt produkten vila en stund innan den används igen.
• Produkten är endast avsedd för inomhusbruk.
• Undvik att utsätta produkten för direkt solljus under längre tid.
• Använd inte produkten i fuktiga, dammiga eller smutsiga miljöer.
• Använd endast en mjuk tvättduk som är svagt fuktad med vatten och milt diskmedel vid rengöring av skärmen.
• Var försiktig vid hantering av skärmen så att inte ytan repas eller skadas på annat sätt.
• Koppla inte ifrån nätadaptern samtidigt som uppspelningen pågår. Risk finns för att det anslutna minnet skadas. Ta inte heller bort det anslutna minnet när uppspelning pågår.

2. Produktbeskrivning

• Digital fotoram med 7" widescreen.
• Visar dina digitala bilder utan en dator.
• Anslutning för usb-minne eller minneskort (SD/MMC/MS).
• Lev. med nätadapter.

3. Knappar och funktioner

Knapp/Anslutning Funktion
1. SD/MMC/MS Anslutning för minneskort.
2. USB HOST Anslutning för usb-minne, mp3-spelare etc. (USB 2.0).
3. DC Anslutning för medföljande nätadapter (5 V DC, 1 A).
4. <	Gå till nästa bild.
5. ▶	Play/Pause/Bekräfta. Håll in för att komma till huvudmenyn.
6. ∧	Pil upp. Gå till förhandsgranskning (miniatyrer).
7. >	Gå till föregående bild.
8. v	Pil ned. Tryck för att rotera bilden.
9. ON/OFF Strömbrytare.
10. Stöd Justerbart stöd. Du kan placera fotoramen både liggande och stående.

4. Komma igång

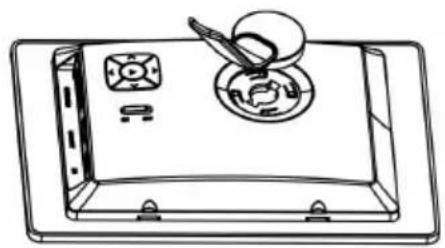

4.1 Montering av bordsstöd

A

1. Anslut den medföljande nätadapterns DC-kontakt till anslutningen märkt DC på fotoramen.
2. Anslut sedan nätadaptern till ett vägguttag.
3. Sätt strömbrytaren (9) i läge ON för att slå på fotoramen, och läga OFF för att slå av den.

4.3 Sätta i ett minneskort eller ett usb-minne

Minneskort

Följande minneskort kan användas:

• Secure Digital (SD)
• Multimedia Card (MMC)
• Memory Stick (MS)

Om din digitalkamera använder något av ovanstående minneskort kan du ansluta kamerans minneskort direkt till fotoramen.

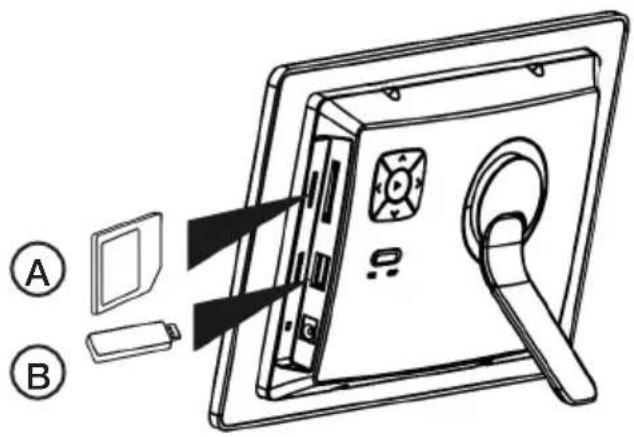

1. Sätt i minneskortet i anslutningen märkt SD/MMC/MS (A) enligt bilden. Tryck försiktigt in kortet i korthållaren.

2. Ta ur minneskortet genom att dra det rakt ut.

Till anslutningen USB HOST (B) kan usb-utrustning som t.ex. ett usb-minne eller en mp3-spelare med usb-anslutning anslutas.

5. Användning

5.1 Förklaring av huvudmenyn

Håll in ► för att komma till huvudmenyn.

Ikoner för alla anslutna media samt inställningar och aktuellt bildspel visas.

USB Aktiveras när du väljer usb-minne.

Card Aktiveras när du väljer ett SD/MMC/MS-kort.

Setup Inställningar för fotoramen.

Now Playing Spela upp ett bildspel direkt.

Använd [Λ] och [v] för att navigera i menyn. Tryck sedan på ► för att bekräfta och gå till undermenyn. Uppe i högra hörnet på displayen finns en illustration som visar vilken knapp som trycks in på fotoramens baksida.

Om du sätter i ett usb-minne eller minneskort när du är i huvudmenyn startar bildspelet automatiskt.

5.2 Bildspel

Att starta ett bildspel:

1. Anslut ett usb-minne eller ett minneskort innehållande bildfiler med filformatet JPG/JPEG.

2. Markera USB, CARD eller Now Playing i huvudmenyn och tryck sedan ► för att bekräfta.

3. Bildspelet startar.

När du startar ett bildspel kommer en displaymeny upp i den nedre delen av displayen. Du kan också under pågående bildspel trycka snabbt på ► för att komma till displaymenyn.

Kontrollera (under pågående bildspel):

	Förhandsgranskning (miniatyrer).
	Väljer föregående eller nästa bild.
v	Roterar bilden.
Snabbt tryck på ▶	Pausar bildspelet.
Håll in ▶	Gå till huvudmenyn.

5.3 Förklaring av displaymenyn

Du kan också använda displaymenyn för att se bilderna en och en. Under pågående bildspel, tryck snabbt på ► för att komma till displaymenyn. Bildspelet pausas.

◀ ▶ ▶ | ↕ ↙

Använd < och > för att vandra mellan ikonerna på displaymenyn.

För att starta bildspel, markera och tryck sedan på -knappen på fotoramens baksida.
För att välja föregående eller nästa bild, markera eller och tryck sedan på -knappen på fotoramens baksida.
För att rotera en bild, markera och tryck sedan på -knappen på fotoramens baksida.
För att gå till förhandsvisning, markera← och tryck sedan på ►-knappen på fotoramens baksida.
För att zooma i en bild, markera och tryck sedan upprepade gånger på -knappen på fotoramens baksida.

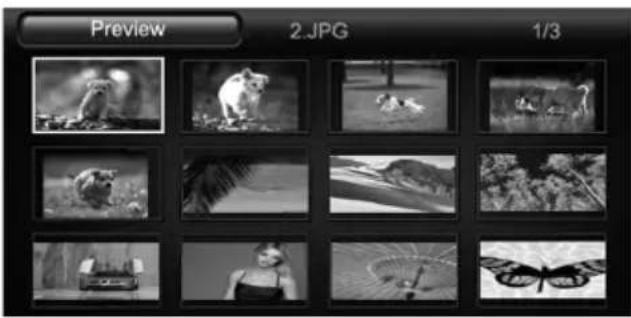

5.4 Förhandsvisning

Under pågående bildspelkan du trycka på Λ för att komma till förhandsvisning.

Navigera mellan bilderna med Λ, v, >, och <.

Håll in ▶ för att komma till huvudmenyn.

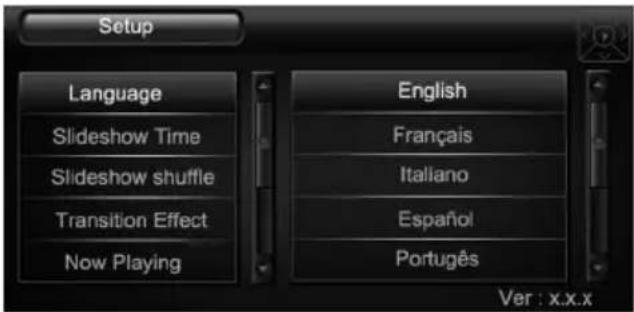

6. Inställningar

1. Markera Setup i huvudmenyn och tryck ▶ för att bekräfta. Inställningsmenyn visas.

2. Använd [Λ] och [v] för att navigera i menyn och tryck ► för att välja det du vill ställa in.

3. För att göra din inställning, använd [Λ] och [v] för att välja värde. Tryck ► för att bekräfta.

4. Håll in ► för att återgå till huvudmenyn.

6.1 Inställningsmöjligheter

Inställning Beskrivning
Language Ställer in språket i menyerna.
Slideshow Time Väljer	hur länge varje bild ska visas. (3 sek, 5 sek, 15 sek, 1 min, 15 min eller 1 tim.)
Slideshow shuffle Väljer	att visa bilder i slumpvis eller bestämd ordning.
Transition Effect Väljer	visningseffekt för bildspelet.
Now Playing Visar ett	bildspel direkt.
Brightness Ljusstyrka.
Contrast Kontrast.
Saturation Färgmättnad.
Hint Time Ställer in hur	lång tid displayen ska visa knappkommandon under pågående bildspel.
Photo Mode Ställer in	bildformatet i fullskärmsläge eller standardläge.
Default Settings Återställning till leveransläget.

8. Skötsel och underhåll

Torka av med en mjuk lätt fuktad trasa. Använd inga lösningsmedel eller starka rengöringsmedel.

9. Felsökning

Symptom Åtgärd
Enheten startar ej/Ingen bild visas.	Kontrollera att nätadaptern är korrekt ansluten.
Produkten ställs automatiskt om till standbyläge.	Koppla ifrån nätadaptern och anslut den sedan igen.
Det går inte att läsa från minneskortet.	Kontrollera att filerna på minneskortet stöds av enheten. Se Specifikationer.
Vissa bilder laddas fortare än andra.	Bilder med hög upplösning tar längre tid att ladda. Använd bilder med lägre upplösning för snabbare visning.

10. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

11. Specifikationer

Skärm 7" färg analog LCD, 16:9

Upplösning 480 (h) x 234 (v)

Drivspänning 5 V DC, 1 A via medföljande nätadapter (100-240 V AC, 50/60 Hz)

Usb-anslutning 2.0 (stöd för usb-minne)

Minneskortanslutning SD (Secure Digital), MMC (Multimedia Card), MS (Memory Stick)

Bildformat JPEG (Max. upplösning 8000 x 8000 pixlar.)

Förvaringstemperatur - 20 °C \~ 60 °C

Användningstemperatur 0 °C \~ 45 °C

Storlek 219 x 152 x 29 mm

Vikt 380 g
