8” Linx - Digitaalinen valokuvakehys Clas Ohlson - Ilmainen käyttöohje ja opas

Tuotetyyppi	Digitaalinen valokuvakehys
Merkki	Clas Ohlson
Malli	PF-7AW-103 (Tuotenro 18-8114)
Näytön koko	7 tuumaa (16:9 laajakuva)
Näytön tyyppi	Väri-analogi LCD
Resoluutio	480 x 234 pikseliä
Virtalähde	5 V DC, 1 A verkkosovittimen kautta (100-240 V AC, 50/60 Hz)
Muistikorttituki	SD, MMC, MS
USB-portti	USB 2.0 -isäntä (USB-muistille, MP3-soittimille)
Tuetut kuvamuodot	JPEG (enintään 8000 x 8000 pikseliä)
Mitat (L x K x S)	219 x 152 x 29 mm
Paino	380 g
Käyttölämpötila	0 °C - 45 °C
Säilytyslämpötila	-20 °C - 60 °C
Diaesityksen aika-asetukset	3 sek, 5 sek, 15 sek, 1 min, 15 min, 1 h
Diaesityksen satunnaistoisto	Satunnainen tai peräkkäinen järjestys
Siirtymäefektit	Valittavissa (esim. häivytys, liuku)
Kuvan kierto	Kyllä (nuoli alas -painikkeella)
Zoom	Kyllä (enintään 4x näyttövalikossa)
Jalustan säätö	Vaaka- ja pystytilat
Puhdistus	Pehmeä, kostea liina miedolla pesuaineella; vältä liuottimia
Turvallisuus	Älä avaa koteloa; vältä vettä; älä peitä tuuletusaukkoja; irrota pistoke, kun ei käytössä
Korjaus	Vain pätevän huoltohenkilöstön toimesta

Usein kysytyt kysymykset - 8” Linx Clas Ohlson

Kuinka aloitan diaesityksen digitaalisessa valokuvakehyksessä?

Aseta USB-muisti tai muistikortti, jossa on JPEG-tiedostoja. Valitse päävalikosta USB, KORTTI tai Nyt toistetaan ja paina ▶-painiketta vahvistaaksesi. Diaesitys alkaa heti.

Mitä muistikorttityyppejä tuetaan?

Kehys tukee Secure Digital (SD)-, Multimedia Card (MMC)- ja Memory Stick (MS)-kortteja. Aseta kortti varovasti SD/MMC/MS-merkittyyn korttipaikkaan.

Kuinka voin säätää näyttöasetuksia?

Valitse päävalikosta Asetukset ja paina ▶. Käytä nuolipainikkeita (∧ ja v) navigointiin ja ▶ valintaan. Voit muuttaa kieltä, diaesityksen aikaa, satunnaistoistoa, siirtymäefektejä, kirkkautta, kontrastia, kylläisyyttä ja paljon muuta.

Valokuvakehykseni ei käynnisty. Mitä teen?

Tarkista ensin, että virtasovitin on liitetty oikein sekä kehykseen että seinäpistorasiaan. Varmista, että ON/OFF-kytkin on ON-asennossa. Jos se ei vieläkään käynnisty, irrota sovitin ja liitä se uudelleen muutaman sekunnin kuluttua.

Miksi muistikorttiani ei lueta?

Varmista, että muistikortti on jokin tuetuista tyypeistä (SD, MMC, MS) ja että sen tiedostot ovat JPEG-muodossa. Kehys ei ehkä lue kortteja, jotka on alustettu eri tiedostojärjestelmään tai joilla on erittäin korkearesoluutioisia kuvia.

Kuinka näyttö tulisi puhdistaa?

Käytä pehmeää, kevyesti kostutettua liinaa, jossa on hieman astianpesuainetta. Vältä liuottimia ja voimakkaita pesuaineita ja ole varovainen naarmujen estämiseksi.

Kuinka kierrän kuvaa diaesityksen aikana?

Paina diaesityksen toiston aikana kehyksen takana olevaa nuoli alas (v) -painiketta kuvan kiertämiseksi. Vaihtoehtoisesti voit valita näyttövalikosta kiertokuvakkeen ja painaa ▶.

Mikä on kuvien enimmäisresoluutio?

Kehys tukee JPEG-kuvia, joiden enimmäisresoluutio on 8000 x 8000 pikseliä. Suurempiresoluutioiset kuvat saattavat latautua hitaammin.

Voinko säätää kunkin kuvan kestoa diaesityksessä?

Kyllä. Siirry päävalikon Asetukset-kohtaan, valitse Diaesityksen aika ja valitse 3 sek, 5 sek, 15 sek, 1 min, 15 min tai 1 h.

Miksi kehys siirtyy automaattisesti valmiustilaan?

Kehys saattaa siirtyä valmiustilaan, jos sitä ei käytetä hetkeen. Herätäksesi se, irrota virtasovitin ja liitä se uudelleen. Varmista myös, että virtakytkin on päällä.

KÄYTTÖOHJE 8” Linx Clas Ohlson

Digitaalinen valokuvakehys

Digitaalinen valokuvakehys

Tuotenumero 18-8114 Malli PF-7AW-103-UK

38-3426 PF-7AW-103

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

1. Turvallisuus 28
2. Tuotekuvaus 28
3. Painikkeet ja toiminnot 29
4. Käytön aloittaminen 30
5. Käyttö 31
6. Asetukset 33
7. Huolto ja ylläpito 34
8. Vianhakutaulukko 34
9. Kierrätys 34
10. Tekniset tiedot 34

1. Turvallisuus

Varoitus! Älä avaa laitteen koteloa! Kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun.

• Laitteen saa korjata vain valtuutettu huoltoliike.
• Älä pura tai muuta laitetta.
• Älä aseta tuotetta paikkoihin, joista se voi tipahtaa veteen. Älä aseta tuotteen läheisyyteen tavaroita, joista voi läikkyä nestettä.
• Älä peitä ilmastointiaukkoja. Älä aseta tuotetta lämpimien paikkojen läheisyyteen, esim. lämmittimen tai tv:n päälle tai sohvalle, jossa ilmastointiaukot ovat vaarassa peittyä.
• Poista muuntaja aina pistorasiasta, jos et käytä tuotetta vähään aikaan.
• Tuote on suunniteltu 8–10 tunnin jatkuvaan käyttöön, vältä käyttämästä sitä pidempään yhtäjaksoisesti. Anna laitteen levähtää hetki, ennen kuin käytät sitä uudestaan.
• Tuote on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta suoralle auringonvalolle pitkäksi aikaa.
• Älä käytä laitetta kosteissa, pölyisissä tai likaisissa ympäristöissä.
• Puhdista näyttö vain miedolla tiskiaineella kostutetulla pehmeällä liinalla.
• Ole varovainen, kun käsittelet näyttöä, jotta näytön pinta ei naarmuunnu tai vahingoitu.
• Älä kytke muuntajaa pois toiston aikana. Tämä voi vahingoittaa kehykseen liitettyä muistia. Älä myöskään poista liitettyä muistia toiston aikana.

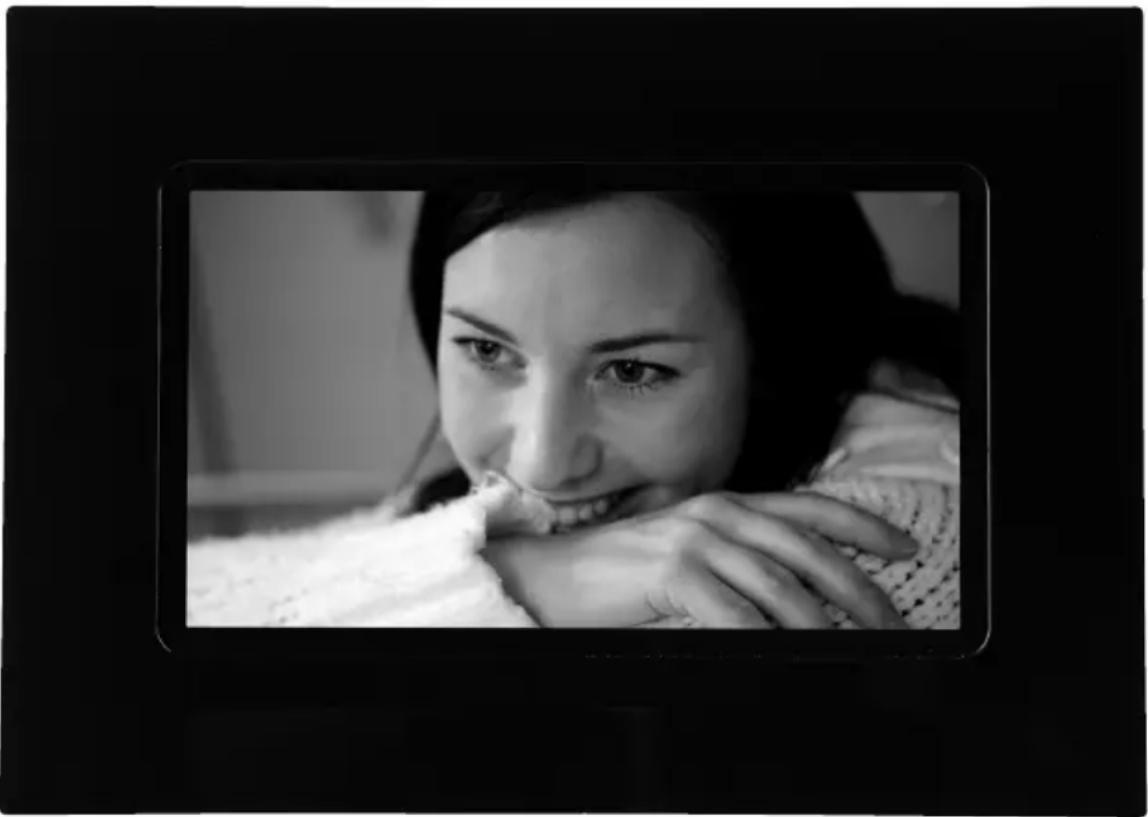

2. Tuotekuvaus

• Digitaalinen valokuvakehys, 7":n laajakuvanäyttö.
• Katsele digikuviasi ilman tietokonetta.
• Liitäntä USB-muistille tai muistikortille (SD/MMC/MS).
• Mukana muuntaja.

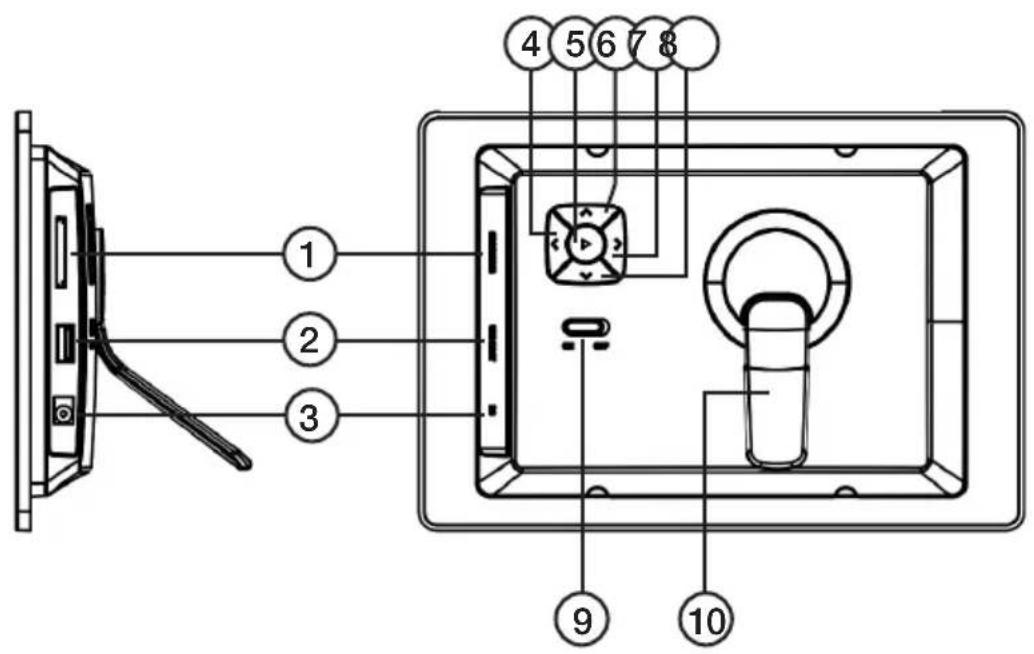

3. Painikkeet ja toiminnot

Painike/Liitäntä Toiminta
1. SD/MMC/MS	Liitäntä muistikortille.
2. USB HOST	Liitäntä USB-muistille, mp3-soittimelle jne. (USB 2.0).
3. DC	Liitäntä pakkauksen muuntajalle (5 V DC, 1 A).
4. < Siirtyy seuraavaan kuvaan.
5. ▶ Play/Pause/Vahvista Siirry päävalikkoon painamalla pitkään.
6. ∧ Nuoli ylös Siirry esikatseluun (pienoiskuvat).
7. > Palaa edelliseen kuvaan.
8. v Nuoli alas. Käännä kuvaa painamalla painiketta.
9. ON/OFF	Virtakytkin.
10. Tuki	Säädettävä tuki. Valokuvakehyksen voi asettaa pysty- tai vaaka-asentoon.

4. Käytön aloittaminen

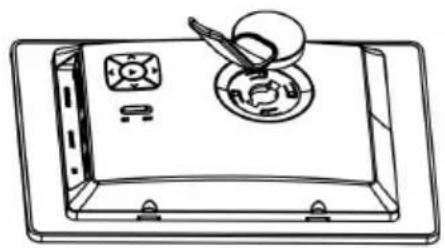

4.1 Pöytätuen asentaminen

A

1. Liitä pakkauksen muuntajan DC-pistoke valokuvakehyksen DC-merkittyyn liitäntään.
2. Liitä muuntajan pistoke seinäpistorasiaan.
3. Käynnistä valokuvakehys asettamalla virtakytkin (9) asentoon ON tai sammuta se asettamalla virtakytkin asentoon OFF.

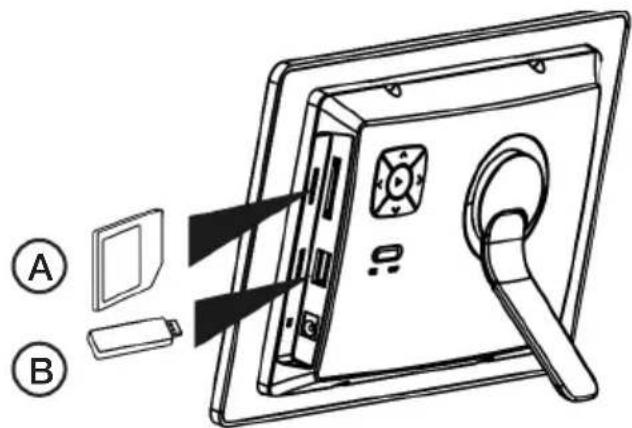

4.3 Muistikortin tai USB-muistin liittäminen

Muistikortit

Voit käyttää seuraavia muistikortteja:

• Secure Digital (SD)
• Multimedia Card (MMC)
• Memory Stick (MS)

Jos digitaalikamerassasi on jokin edellä mainituista muistikorteista, voit liittää kameran muistikortin suoraan valokuvakehykseen.

1. Aseta muistikortti SD/MMC/MS-merkittyyn liitäntään (A) kuvan osoittamalla tavalla. Paina kortti varovaisesti korttipidikkeeseen.
2. Poista muistikortti vetämällä sitä suoraan ulospäin.

USB HOST -liitäntään (B) voit liittää USB-laitteesi, kuten USB-muistin tai mp3-soittimen.

5. Käyttö

5.1 Päävalikon selitykset

Siirry päävalikkoon painamalla pitkään ▶.

Kaikkien liitettyjen medioiden kuvakkeet ja kuvaesitys näkyvät näytöllä.

USB Aktivoituu, kun valitset usb-muistin.

Card Aktivoituu, kun valitset SD/MMC/MS-kortin.

Setup Valokuvakehyksen asetukset.

Now Playing Aloita kuvaesitys.

Siirry valikossa painikkeilla [Λ] ja [v]. Vahvista valinta ja siirry alavalikkoon painamalla ▶. Näytön oikeassa yläkulmassa näytetään kuvallisesti mitä painiketta valokuvake-hyksen takana painetaan.

Kuvaesitys käynnistyy automaattisesti, kun asetat usb-muistin tai muistikortin kehykseen, kun päävalikko on auki.

5.2 Kuvaesitys

Kuvaesityksen käynnistäminen:

1. Liitä laitteeseen USB-muisti tai muistikortti, joka sisältää kuvatiedostoja JPG/JPEG-muodossa.
2. Valitse päävalikosta USB, CARD tai Now Playing ja vahvista valinta painamalla ▶.
3. Kuvaesitys käynnistyy.

Kun käynnistät kuvaesityksen, näytän alaosaan ilmestyy näyttövalikko. Pääset näyttövalikkoon myös painamalla kuvaesityksen aikana nopeasti ▶.

Toiminnot (kuvaesityksen aikana):

< Esikatselu (pienoiskuvat).
/ v	Edellinen tai seuraava kuva.
> Kuvan kääntäminen.
Nopea painallus ▶	Kuvaesityksen keskeyttäminen
Pitkä painallus ▶	Siirtyminen päävalikkoon.

5.3. Näyttövalikon toiminta

Voit katsoa kuvia yksitellen näyttövalikon kautta. Pääset näyttövalikkoon painamalla kuvaesityksen aikana nopeasti ▶. Kuvaesitys keskeytyy.

Siirry näyttövalikon kuvakkeiden välillä painikkeilla < ja >.

• Aloita kuvaesitys valitsemalla ▶ ja paina sitten valokuvakehyksen takana olevaa ▶ -painiketta.

- Valitse edellinen tai seuraava kuva painamalla valokuvakehyksen takana olevaa ▶-painiketta.

- Käännä kuvaa valitsemalla ja paina sitten valokuvakehyksen takana olevaa ▶ -painiketta.

- Siirry esikatselutilaan valitsemalla ja paina sitten valokuvakehyksen takana olevaa ▶-painiketta.

- Zoomaa kuvaa valitsemalla ja paina sitten valokuvakehyksen takana olevaa ▶ -painiketta useita kertoja.

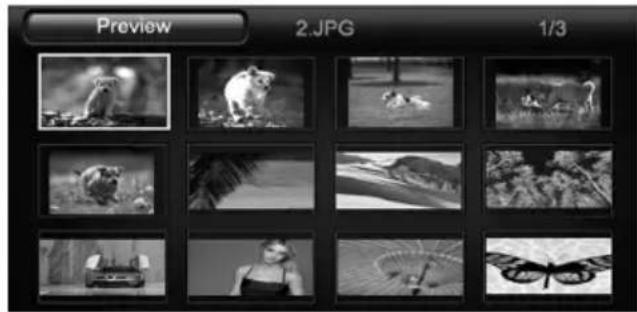

5.4 Esikatselu

Voit siirtyä esikatseluun kuvaesityksen aikana painamalla Λ. Siirry kuvien välillä painikkeilla Λ, V, >, ja <.

Siirry päävalikkoon painamalla pitkään ▶.

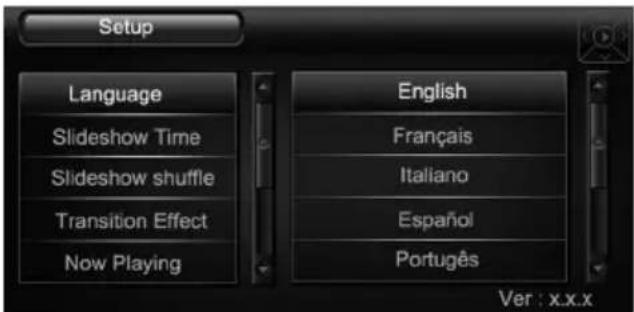

6. Asetukset

1. Valitse päävalikosta Setup ja vahvista valinta painamalla ▶. Asetusvalikko avautuu.

2. Liiku valikossa painikkeilla [Λ] ja v ] ja vahvista asetus painamalla ▶

3. Valitse haluamasi arvo painikkeilla [Λ] ja [v]. Vahvista valinta painamalla ▶.

4. Palaa päävalikkoon painamalla pitkään ▶.

6.1 Asetusvaihtoehtoja

Asetus Kuvaus
Language Valikoiden	kielen valinta
Slideshow time Kuvan	esilläolon pituus. (3 s, 5 s, 15 s, 1 min, 15 mintai 1 t.)
Slideshow shuffle Kuvien esitys satunnaisessa tai valitussa järjestyksessä.
Transition Effect Kuvaesityksen efektit.
Now Playing Kuvaesityksen aloittaminen välittömästi.
Brightness Valonvoimakkuus.
Contrast Kontrasti
Saturation Värinkylläisyys.
Hint Time Pikakomentojen näyttöaika ruudulla kuvaesityksen aikana.
Photo Mode Koko kuvaruutu tai standardinäyttö
Default Settings Tehdasasetusten palauttaminen.

7. Huolto ja ylläpito

Pyyhi kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia.

8. Vianetsintä

Vika Toimenpiteet
Laite ei mene päälle/Siinä ei näy kuvaa.	Varmista, että muuntaja on liitetty oikein.
Laite menee automaattisesti valmiustilaan.	Irrota muuntaja ja liitä se sitten takaisin.
Muistikortilta lukeminen ei onnistu. Varmista, että laite tukee muistikortin tie-dostoja. Katso kohdasta Tekniset tiedot.
Jotkut kuvat latautuvat nopeammin kuin toiset.	Kuvien, joiden erottelukyky on korkea, latautuminen kestää kauemmin. Matala-erottelukykyisten kuvien näyttäminen on nopeampaa.

9. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

10. Tekniset tiedot

Näyttö 7":n analoginen väri-LCD, 16:9

Erottelukyky 480 (H) x 234 (V)

Käyttöjännite 5 V DC, 1 A muuntajan kanssa (100–240 V AC, 50/60 Hz)

USB-liitäntä 2.0 (liitäntä USB-muistille)

Muistikortin liitäntä SD (Secure Digital), MMC (Multimedia Card), MS (Memory Stick)

Kuvaformaatti JPEG (Erotuskyky enintään 8000 x 8000 kuvapistettä)

Säilytyslämpötila - 20 °C \~ 60 °C

Käyttölämpötila 0 °C \~ 45 °C

Mitat 219 x 152 x 29 mm

Paino 380 g
