Produkttyp	Köksfläkt (spisfläkt)
Märke	Thermex
Modell	Trent
Breddalternativ	510 mm / 810 mm
Installationstyp	Under skåp (inbyggd)
Kontrolltyp	Pekskärm med 5 knappar (Ström, Hastighet, Ljus, Timer, Reglage)
Antal hastigheter	4
Timerintervall	5–40 minuter (8 steg)
Belysning	Justerbar intensitet
Motortyp	Högpresterande, lågbrusig elektrisk motor med centrifugalblad
Filtertyp	Högtäthetligt non-stick metallfettfilter (diskmaskinssäkert)
Ventilationsanslutning	Uttag för kanalinstallation (rekommenderade isolerade slangar)
Dekorationskåpa	Motordriven öppning/stängning med strömbrytare
Säkerhetsfunktioner	Barnsäkerhetsvarning, strömbrytning före rengöring
Rengöring	Filter: blötlägg i 40–50°C vatten med rengöringsmedel eller diskmaskin vid 60°C. Fläktens utsida: torka med fuktig trasa
Installationskrav	Kvalificerad installatör, 15 mm minsta avstånd från vägg, använd medföljande skruvar ST4×8 och ST4×14

Vanliga frågor - Trent Thermex

Hur installerar jag Thermex Trent köksfläkt?

Borra ett hål i skåpet enligt mallen. Se till att minst 15 mm avstånd från väggen. Applicera glascement på panelens botten, sätt i fläkten och fäst den med medföljande skruvar (ST4×8 och ST4×14). Fäst uttaget, anslut förlängningsröret och koppla den elektroniska boxen. För detaljerade steg, se installationsavsnittet i manualen.

Hur rengör jag fettfiltret?

Ta bort filtret och blötlägg det i 40–50°C rent vatten med milt rengöringsmedel i 2–3 minuter, borsta sedan försiktigt med en mjuk borste, eller placera det i en diskmaskin vid cirka 60°C. Undvik frätande rengöringsmedel eftersom filtret är av högtäthetlig metall.

Vilka är kontrollfunktionerna?

Pekskärmen har fem knappar: Ström (långtryck för att öppna/stänga dekorationskåpan och slå på/av), Hastighet (välj 1 av 4 hastigheter), Ljus (justera intensitet), Timer (ställ in från 5 till 40 minuter) och Reglage (justera hastighet när i hastighetsinställning).

Hur ställer jag in timern?

Se först till att ljuset eller en hastighet är på. Tryck på timerknappen, använd sedan reglaget för att välja en tid från 5 till 40 minuter (i 5-minutersintervall). Bekräfta genom att trycka på timerknappen igen eller vänta 5 sekunder för automatisk bekräftelse. Fläkten stängs av automatiskt när timern slutar.

Vilka säkerhetsåtgärder bör jag följa?

Låt aldrig barn använda fläkten. Använd endast för hemmamatlagning (inte för grillning eller kommersiellt bruk). Installation måste utföras av en kvalificerad installatör. Koppla alltid bort strömmen före rengöring. Håll fläkten borta från öppen eld.

Varför slår inte min fläkt på?

Kontrollera att strömmen är ansluten och att huvudströmmen är på. Om dekorationskåpan är stängd, tryck länge på strömbrytaren i 2 sekunder för att öppna den. Om den fortfarande inte fungerar, kontakta service.

Kan jag använda flexibla kanaler för ventilation?

Ja, men använd alltid fullt utdragna flexibla slangar för att minimera luftmotståndet. För bättre prestanda rekommenderar vi fasta rör (spiro eller plast). Behåll den ursprungliga ventilationsstorleken för att undvika ökad ljudnivå och minskad sugkraft.

Hur justerar jag ljusstyrkan?

Tryck på ljusknappen för att växla mellan olika intensitetsnivåer. Fläkten har justerbar belysningskontroll.

Vad ska jag göra om filtret skadas?

Använd endast tillverkarens rekommenderade ersättningsfilter. Kontakta Thermex service för att få en äkta reservdel.

Är fläkten lämplig för öinstallation?

Thermex Trent är designad för installation under skåp (inbyggd). För öinstallation, kontakta en professionell installatör för att säkerställa korrekt kanal- och stödsystem.

BRUKSANVISNING Trent Thermex

Trykk på timer symbolet "∅" enten när lyset er tent, eller när kjøkkenviften er I drift.

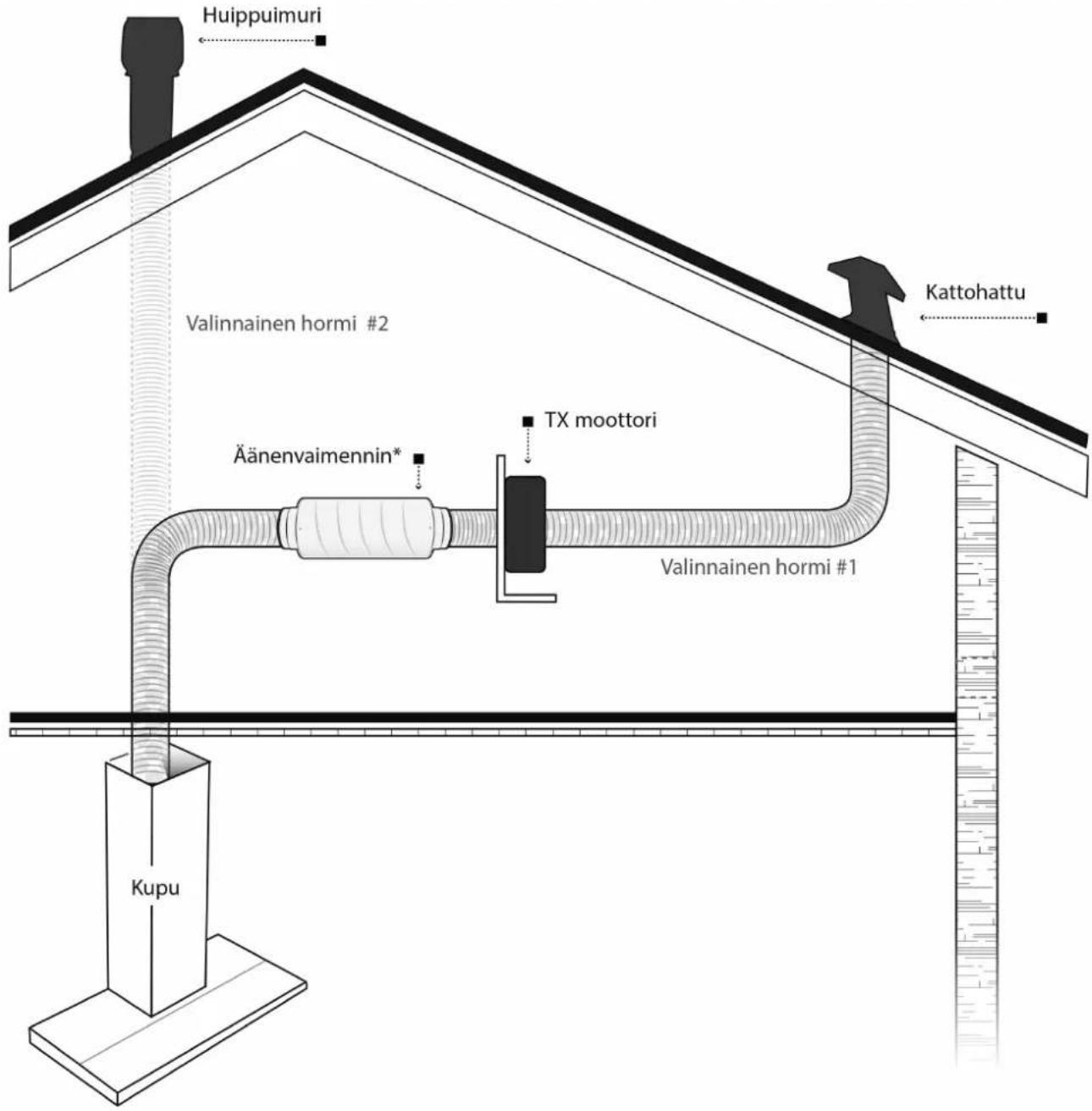

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.

Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa effekt till lägst möjliga ljudnivå.

Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

Säkerhetsföreskrifter

- Låt inte barn använda fläkten som "leksak"

- Fläkten bör endast användas i privata hushåll. Bör inte användas vid matlagning utomhus, grillning eller i storkök.

- Skall installeras av behörig installatör.

- Var noga med att rengöra och underhålla fläkten med jämna mellanrum.

- Bryt strömmen vid rengöring.

- Rengör fläkten enligt bruksanvisningen och använd aldrig fläkten vid öppen låga t.ex. flambering

- Eventuell service skall utföras av behörig servicetekniker.

- Leverantören tar inte ansvar för skador på person eller material som uppstår på grund av att inte instruktionerna i denna bruksanvisning följs.

INSTALLATION

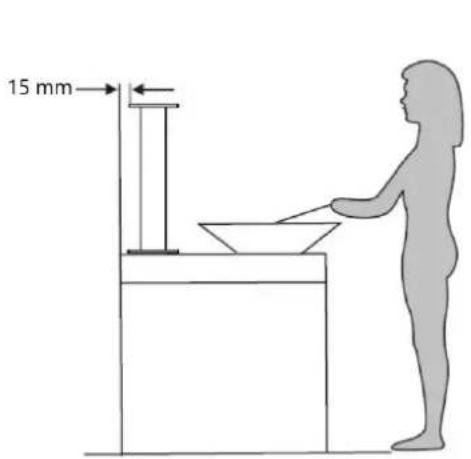

1. Gör ett hål i bänkskivan enligt (Ill.2). Fläkten bör placeras minst 15mm från väggen (Se III. 1).

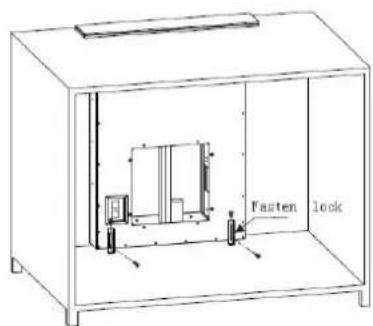

2. Använd de medföljande 4 ST4*8 och ST4*14 skruvar till att montera fläkten i skåpet (Ill. 3)
3. Montera motorhuset på fläktaggregatet med 8 st. M10*10 skruvar. Riktning på utblås kan väljas fritt efter behov och placering.(Ill. 4).
4. Montera kanal/slang på utblåset och använd de 4 ST4*14 skruvarna till att montera elboxen, anslut strömmen (Ill. 5).

III. 1

III. 2

Byte och underhåll av filter

Lägg dina filter i blöt med diskmedel och skura med en diskborste.

Det går även bra att diska i diskmaskinen, 60°, det finns dock en risk att maskindiskmedlet missfärgar metallen.

OBS:

1. Se till att fläkten kan röra sig fritt upp och ner utan att något är i vägen.
2. Bryt alltid strömmen innan rengöring av fläkten.

Brugsanvisning

Motorhastighet/Ljusstyrka

Motor

På/Av

1. När fläkten ansluts tänds ljuset automatiskt. Ljuset släcks efter 5 sekunder och fläkten går till "standby" och inget annat görs. Tryck på valfri knapp för att "väcka" fläkten igen.

2. Tryck på " 🔒" i 2 sekunder för att "hissa upp" fläkten. Detta startar också automatiskt motorn.. " ✉" och " ⏻" är tända och de 2 första stegen på hastighetsväljaren tänds också. Tryck på sekunder på " 🔒" igen och fläkten åker ned och motorn stannar. Fläkten kan bara användas när den är uppe. Om fläkten körs ned under drift så startar den nästa gång på senast valda hastighet. Dra fingret fram och tillbaka på "■■" för att justera hastigheten i 4 steg.

3.Motor på/av

1. Belysning på/av "

När "ungs-1" knappen startar motorn. När symbolen blinkar kan hastigheten justeras. Härefter trycker man på symbolen igen för att bekräfta sitt val eller väntar i 15 sekunder till den slutar att blinka. Ytterligare ett tryck på symbolen "ungs-2" stänger av motorn. Hastigheten justeras på "■■" knappen när denna blinkar samtidigt som "ungs-3" symbolen.

1. Timer "①"

Tryck på timersymbolen "∅" när belysningen är på och/eller när motorn går.

När timersymbolen lyser används "■■" symbolen till att ställa in tidsintervallet.

Timern har 8 olika tidsintervaller: 5-10-15-20-25-30-35-40 minuter

Tryck på "∅" för att bekräfta sitt val eller väntar i 15 sekunder.

Motorn och belysningen stängs nu automatiskt av efter att den inställda tiden löpt ut ocf fläkten går i "standby" läge.

Nästa gång timerfunktionen används startar timern automatiskt på senast valda tidsintervall.

Tryck på timersymbolet "Ø"igen för att ställa in ny tidsintervall.

Tryck på hastighets- eller belysningsknappen när timern är i funktion för att avbryta timerfunktionen.
