Tipo de producto	Campana extractora
Marca	Thermex
Modelo	Trent
Opciones de ancho	510 mm / 810 mm
Tipo de instalación	Bajo gabinete (empotrada)
Tipo de control	Panel táctil con 5 botones (Encendido, Velocidad, Luz, Temporizador, Control deslizante)
Número de velocidades	4
Rango del temporizador	5-40 minutos (8 incrementos)
Iluminación	Intensidad ajustable
Tipo de motor	Motor eléctrico de alta potencia y bajo ruido con hoja centrífuga
Tipo de filtro	Filtro de grasa metálico antiadherente de alta densidad (apto para lavavajillas)
Conexión de ventilación	Salida para instalación con conducto (se recomiendan mangueras aisladas)
Cubierta decorativa	Apertura/cierre motorizado con botón de encendido
Características de seguridad	Advertencia de seguridad infantil, apagar antes de limpiar
Limpieza	Filtro: remojar en agua a 40-50°C con detergente o lavavajillas a 60°C. Exterior de la campana: limpiar con paño húmedo
Requisitos de instalación	Instalador cualificado, distancia mínima de 15 mm de la pared, usar tornillos incluidos ST4×8 y ST4×14

Preguntas frecuentes - Trent Thermex

¿Cómo instalo la campana extractora Thermex Trent?

Perfore un agujero en el gabinete según la plantilla. Asegúrese de que haya al menos 15 mm de distancia de la pared. Aplique cemento para vidrio en la parte inferior del panel, inserte la campana y fíjela con los tornillos suministrados (ST4×8 y ST4×14). Fije la salida, conecte el tubo de extensión y cablee la caja electrónica. Para pasos detallados, consulte la sección de instalación del manual.

¿Cómo limpio el filtro de grasa?

Retire el filtro y sumérjalo en agua limpia a 40-50°C con detergente suave durante 2-3 minutos, luego cepille suavemente con un cepillo suave, o colóquelo en un lavavajillas a unos 60°C. Evite detergentes corrosivos ya que el filtro es de metal de alta densidad.

¿Cuáles son las funciones de control?

El panel táctil tiene cinco botones: Encendido (presión prolongada para abrir/cerrar la cubierta decorativa y encender/apagar), Velocidad (seleccionar 1 de 4 velocidades), Luz (ajustar intensidad), Temporizador (configurar de 5 a 40 minutos) y Control deslizante (ajustar velocidad cuando está en configuración de velocidad).

¿Cómo configuro el temporizador?

Primero, asegúrese de que la luz o una velocidad esté encendida. Toque el botón del temporizador, luego use el control deslizante para seleccionar un tiempo de 5 a 40 minutos (en incrementos de 5 minutos). Confirme tocando nuevamente el botón del temporizador o espere 5 segundos para la confirmación automática. La campana se apagará automáticamente cuando finalice el temporizador.

¿Qué precauciones de seguridad debo seguir?

Nunca permita que los niños operen la campana. Úsela solo para cocinar en casa (no para barbacoas o uso comercial). La instalación debe ser realizada por un instalador cualificado. Desconecte siempre la alimentación antes de limpiar. Mantenga la campana alejada de llamas abiertas.

¿Por qué no se enciende mi campana?

Verifique que la alimentación esté conectada y que el suministro principal esté encendido. Si la cubierta decorativa está cerrada, presione prolongadamente el botón de encendido durante 2 segundos para abrirla. Si aún no funciona, contacte al servicio técnico.

¿Puedo usar conductos flexibles para la ventilación?

Sí, pero siempre use mangueras flexibles completamente extendidas para minimizar la resistencia del aire. Para un mejor rendimiento, recomendamos tubos fijos (spiro o plástico). Mantenga el tamaño original de la salida de ventilación para evitar aumento de ruido y reducción de succión.

¿Cómo ajusto el brillo de la luz?

Toque el botón de luz para recorrer diferentes niveles de intensidad. La campana tiene control de iluminación ajustable.

¿Qué debo hacer si el filtro se daña?

Use únicamente el filtro de repuesto recomendado por el fabricante. Comuníquese con el servicio de Thermex para obtener una pieza de repuesto original.

¿Es la campana adecuada para instalación en isla?

La Thermex Trent está diseñada para instalación bajo gabinete (empotrada). Para configuraciones de isla, consulte a un instalador profesional para garantizar el conducto y el soporte adecuados.

MANUAL DE USUARIO Trent Thermex

ES: Información General

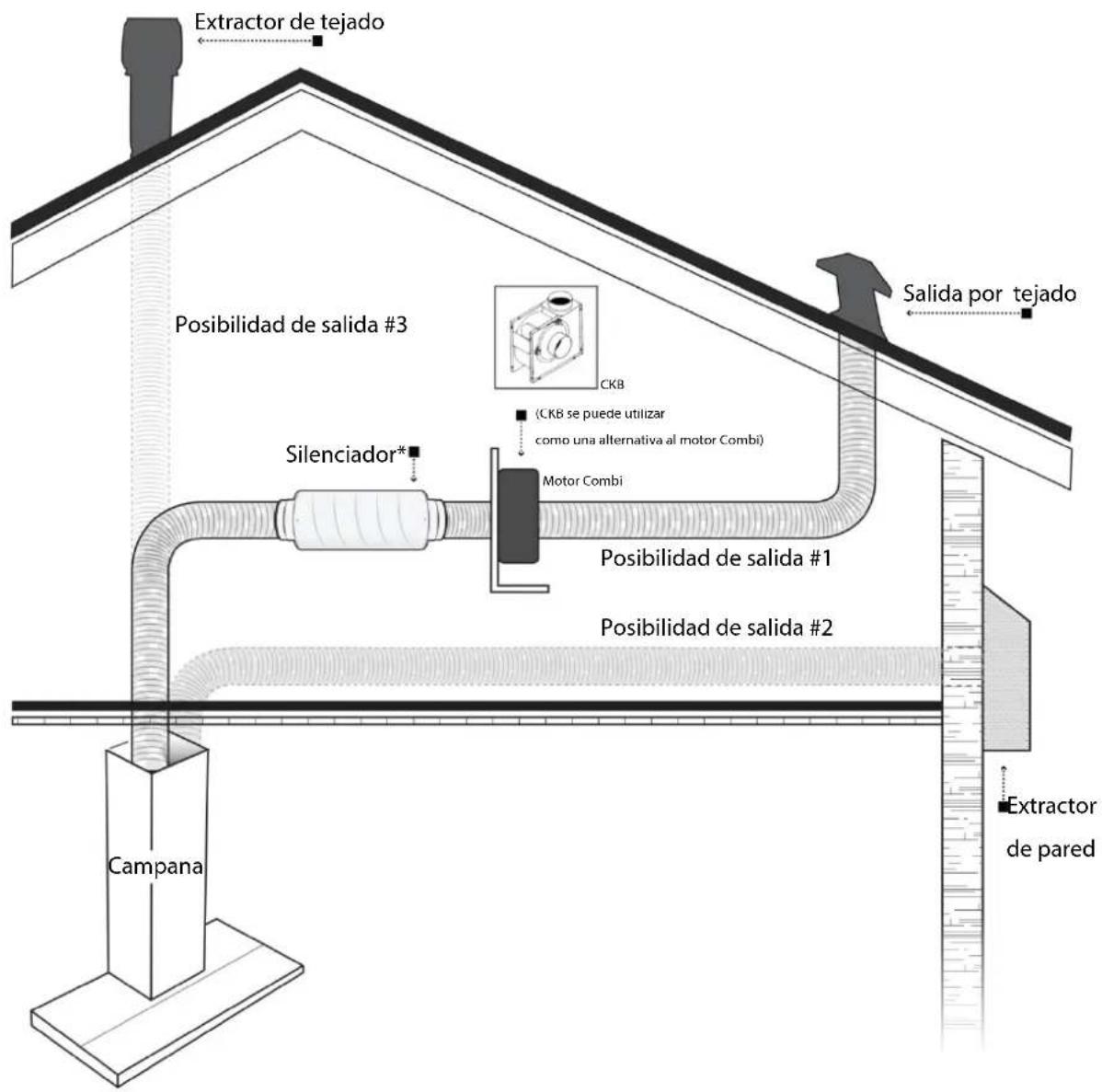

*Thermex siempre recomienda utilizar tubo flexible insonorizante (antirruido) y anti condensación si el tubo pasa por habitaciones sin calefacción.

Al usar tubo flexible recomendamos utilizar un silenciador para minimizar el nivel sonoro.

El diámetro de salida original, indicado en catalogo en cada uno de los modelos asegura una optima eficacia de la campana. Si decidimos reducir el diámetro de salida del tubo, tiene como consecuencia un aumento de la velocidad del aire y mas presión en el tubo; esto significa menos capacidad de extracción y mayor nivel de ruido.

Por lo que recomendamos siempre utilizar el diámetro de salida recomendado e indicado en cada modelo.

Al usar el tubo flexible SIEMPRE asegurar y comprobar que esté totalmente extendido afín de minimizar la resistencia del aire y para obtener el máximo nivel de caudal y el mínimo nivel sonoro.

También puede utilizar tubo fijo de plástico para minimizar aun mas la resistencia de aire en el sistema de canalización.

Instrucciones de Seguridad

• No dejar a niños utilizar la campana.
• Esta campana solo es apta para uso domestico. No usar ni para cocción al exterior, ni barbacoa, ni para cocción comercial.
• Debe ser instalado por un técnico cualificado.
• La campana y el filtro deben ser limpiados con frecuencia para asegurar una función óptima.
• Desconectar la corriente antes de iniciar la limpieza.
• Limpiar la campana siguiendo las instrucciones del manual y no usarla cerca de fuego abierto.
• Siempre utilizar servicios técnicos cualificados en caso de errores o problemas de funcionamiento.
• El proveedor rechaza cualquier responsabilidad de daños causados a personas o material que hayan ocurrido como consecuencia de no haber seguido las instrucciones indicadas en el manual.

INSTALACIÓN

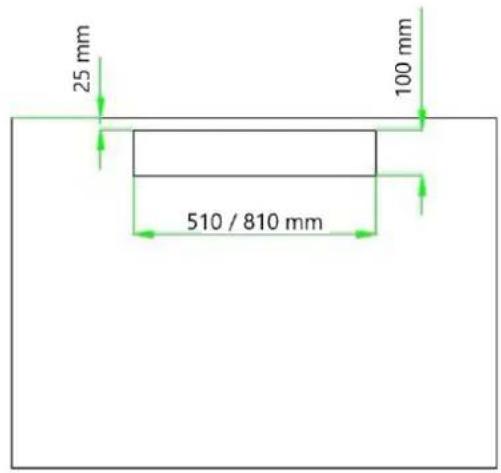

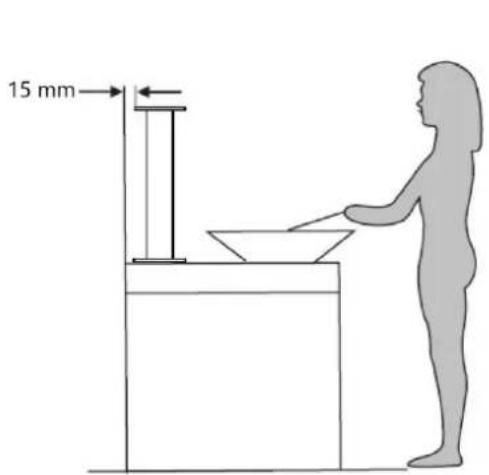

1. Hacer el agujero en la encimera como se muestra en el dibujo no. 2. La campana debe ser instalada a una distancia mínimo de 15 Mm. desde la pared. (Ver III. 1)

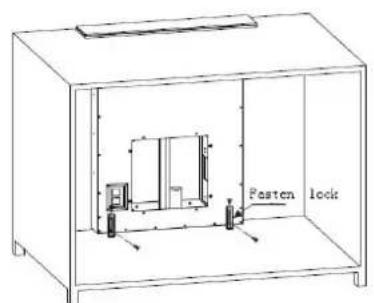

2. Usar los tornillos adjuntos 4 ST4*8 y ST4*14 para montar la campana en el armario (Ill. 3)
3. Montar la caja de salida encima de la campana con 8 uds de tornillos M10*10. La dirección de salida puede ser elegida según necesidad y ubicación. (Ill. 4)
4. Montar el tubo de salida encima de la salida y utilizar los 4 ST4*14 tornillos para montar la caja de electricidad. Conectar la corriente. (Ill. 5)

III. 1

III. 2

Cambiar y mantener el filtro.

Meter el filtro en agua limpia a 40-50 °C con detergente suave durante 2-3 minutos.

Usar un cepillo suave. Alternativamente meter en lavavajillas en el programa de aprox. 60°C.

NOTA: La limpieza en el lavavajillas puede alterar la estética del filtro. La alteración no influye en la capacidad de extracción del filtro.

Nota:

1. Tener cuidado que la campana pueda subir y bajar sin impedimentos.
2. Siempre desconectar la corriente durante la limpieza.

Manual

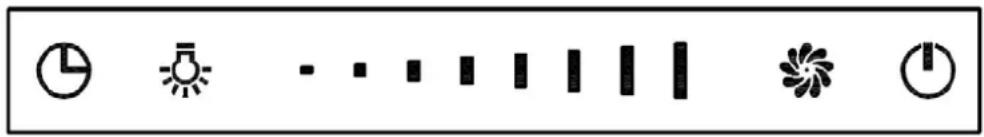

El panel de control consta de 5 botones

1. Cuando la campana se conecta, la luz automaticamente se enciende. La luz se apaga después de 5 segundos, y la campana entra en estado de standby, si no se hace nada mas. Apretar cualquier botón para reactivar la campana.
   2、Apretar "①" durante 2 seg. para abrir la campana. Así también se activa. "②" y "③" se iluminan, y los dos primeros baremos en el slider de las velocidades también estarán

encendidos. Apretar de nuevo durante 2 seg. " ⊕" y la campana baja y se apaga.

La campana solo puede ser usada cuando esté arriba. Si la campana se apaga durante el funcionamiento, continuará su función a la ultima velocidad escogida, cuando volvamos a activarla. Con el dedo subiendo y/o bajando los baremos "■■" se ajustan los 4 niveles de extracción.

3.Extracción Encender/Apagar " "
4.Luz Encender/Apagar
5. Botón Temporizador "①"

Apretar el botón Temporizador "L" cuando la luz esta encendida o cuando la campana funciona.

Cuando el simbolo de Temporizador esta iluminado utilizar el simbolo de baremo "■■" para definir el intervalo de tiempo.

El temporizador tiene 8 intervalos: 5-10-15-20-25-30-35-40 min.

Apretar "∅" para confirmar la selección o esperar 5 seg.

El motor y la luz se apagan automáticamente y la campana entra en estado de standby y se cierra.

La próxima vez que se apreta el botón del temporizador automáticamente empieza el intervalo de tiempo que fue escogido la ultima vez. Apretar de nuevo el símbolo "⊕" para reprogramar la función de temporizador.

Apretar el botón de velocidades o de luz cuando la función del temporizador esta funcionando para desconectar la función de temporizador.
