Tuotetyyppi	Liesituuletin
Merkki	Thermex
Malli	Trent
Leveysvaihtoehdot	510 mm / 810 mm
Asennustyyppi	Kaapin alle (sisäänrakennettu)
Ohjaustyyppi	Kosketuspaneeli 5 painikkeella (Virta, Nopeus, Valo, Ajastin, Liukusäädin)
Nopeuksien määrä	4
Ajastimen alue	5–40 minuuttia (8 lisäystä)
Valaistus	Säädettävä kirkkaus
Moottorityyppi	Tehokas, hiljainen sähkömoottori keskipakosiivellä
Suodatintyyppi	Tiheä, tarttumaton metallirasvasuodatin (konepesun kestävä)
Ilmanvaihtoliitäntä	Ulostulo kanavoitavalle asennukselle (suositellaan eristettyjä letkuja)
Koristepeite	Moottoroitu avaus/sulku virtapainikkeella
Turvaominaisuudet	Lapsiturvavaroitus, virran katkaisu ennen puhdistusta
Puhdistus	Suodatin: liota 40–50°C vedessä pesuaineella tai konepesu 60°C. Liesituulettimen ulkopinta: pyyhi kostealla liinalla
Asennusvaatimukset	Ammattitaitoinen asentaja, vähintään 15 mm etäisyys seinästä, käytä mukana toimitettuja ruuveja ST4×8 ja ST4×14

Usein kysytyt kysymykset - Trent Thermex

Kuinka asennan Thermex Trent liesituulettimen?

Poraa reikä kaappiin mallineen mukaan. Varmista vähintään 15 mm etäisyys seinästä. Levitä lasi-sementtiä paneelin pohjaan, aseta liesituuletin paikalleen ja kiinnitä se mukana toimitetuilla ruuveilla (ST4×8 ja ST4×14). Kiinnitä ulostulo, liitä jatkoputki ja kytke sähkölaatikko. Katso tarkemmat vaiheet asennusosiosta käyttöohjeesta.

Kuinka puhdistan rasvasuodattimen?

Irrota suodatin ja joko liota sitä 40–50°C puhtaassa vedessä miedolla pesuaineella 2–3 minuuttia, harjaa sitten varovasti pehmeällä harjalla, tai aseta se astianpesukoneeseen noin 60°C. Vältä syövyttäviä pesuaineita, koska suodatin on tiheää metallia.

Mitkä ovat ohjaustoiminnot?

Kosketuspaneelissa on viisi painiketta: Virta (pitkä painallus avaa/sulkee koristepeitteen ja kytkee päälle/pois), Nopeus (valitse 1 neljästä nopeudesta), Valo (säädä kirkkautta), Ajastin (aseta 5–40 minuuttiin) ja Liukusäädin (säädä nopeutta nopeusasetuksessa).

Kuinka asetan ajastimen?

Varmista ensin, että valo tai nopeus on päällä. Kosketa ajastinpainiketta, käytä sitten liukusäädintä valitaksesi ajan 5–40 minuutin välillä (5 minuutin välein). Vahvista koskettamalla ajastinpainiketta uudelleen tai odota 5 sekuntia automaattista vahvistusta. Liesituuletin sammuu automaattisesti ajastimen päätyttyä.

Mitä turvatoimia minun tulee noudattaa?

Älä koskaan anna lasten käyttää liesituuletinta. Käytä vain kotiruuanlaittoon (ei grillaamiseen tai kaupalliseen käyttöön). Asennus on tehtävä ammattitaitoisen asentajan toimesta. Katkaise aina virta ennen puhdistusta. Pidä liesituuletin poissa avotulesta.

Miksi liesituuletin ei käynnisty?

Tarkista, että virta on kytketty ja päävirtalähde on päällä. Jos koristepeite on kiinni, pidä virtapainiketta painettuna 2 sekuntia sen avaamiseksi. Jos se ei vieläkään toimi, ota yhteyttä huoltoon.

Voinko käyttää joustavaa kanavointia ilmanvaihtoon?

Kyllä, mutta käytä aina täysin ojennettuja joustavia letkuja ilmanvastuksen minimoimiseksi. Paremman suorituskyvyn saavuttamiseksi suosittelemme kiinteitä putkia (spiro tai muovi). Pidä alkuperäinen tuuletusaukon koko välttääksesi lisääntyneen melun ja heikentyneen imutehon.

Kuinka säädän valon kirkkautta?

Kosketa valopainiketta siirtyäksesi eri kirkkaustasojen läpi. Liesituulettimessa on säädettävä valaistus.

Mitä teen, jos suodatin vaurioituu?

Käytä vain valmistajan suosittelemaa vaihtosuodatinta. Ota yhteyttä Thermex-huoltoon saadaksesi alkuperäisen varaosan.

Sopiiko liesituuletin saarekeasennukseen?

Thermex Trent on suunniteltu kaapin alle asennettavaksi (sisäänrakennettu). Saarekeasennuksissa kysy neuvoa ammattiasentajalta varmistaaksesi asianmukaisen kanavoinnin ja tuen.

KÄYTTÖOHJE Trent Thermex

*Thermex suosittelee ääni- ja kondenssieristetyn hormiputken käyttämistä aina kylmien tilojen liitännöissä. Ota huomioon, että liesikuvun poistokanavan alkuperäinen koko varmistaa ihanteellisen tehon. Jos poistokanavan läpimittaa pienennetään, ilman nopeus ja vastapaine kasvavat hormissa. Tämä heikentää suorituskykyä ja kasvattaa äänenvoimakkuutta. Näin ollen on suositeltavaa käyttää aina alkuperäistä vastaavaa poistokanavan kokoa. Lisäksi kanavan ilmanvastusta on mahdollista pienentää edelleen käyttämällä kiinteitä putkia (kierresaumaputkia tai muoviputkia).

Turvallisuusohjeet

• Älä anna lasten käyttää liesituuletinta
• Tätä liesituuletinta voidaan käyttää kaikissa kotitalouksissa. Ei saa käyttää esim. ruoanlaitossa ulkotiloissa, grillatessa eikä ammattikäyttöön tarkoitetuissa ruoanlaittotiloissa.
• Asentaminen on annettava valtuutetun teknikon tehtäväksi.
• Liesituuletin ja suodatin on puhdistettava säännöllisesti optimaalisen käytön takaamiseksi.
• Katkaise virta puhdistuksen ajaksi.
• Puhdista liesituuletin käyttöohjeiden opastuksen mukaisesti. Älä liekitä ruokia samalla kun käytät liesituuletinta.
• Ota aina yhteyttä ammattitaitoiseen huoltoteknikkoon, jos liesituulettimessa on vika tai toimintahäiriö.
• Toimittaja ei vastaa henkilö- tai materiaalivahingoista siinä tapauksessa, ettei käyttöohjeissa kuvailtuja toimintaohjeita ole noudatettu.

ASENNUS

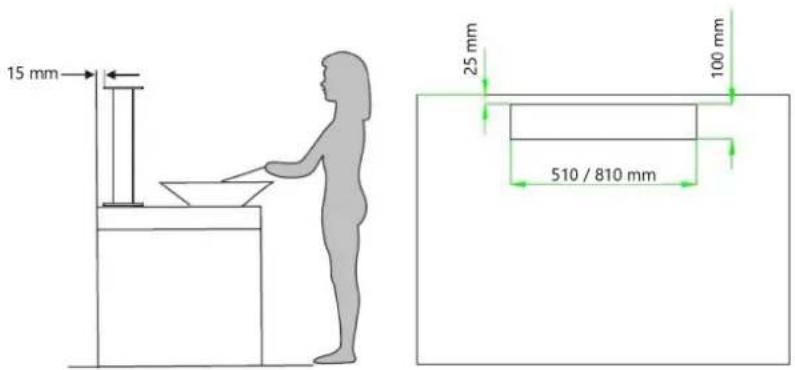

1. Tee pöytälevvyn aukko, kuten kuvassa 2 esitetään. Liesituuletin on asetettava vähintään 15 mm etäisyydelle seinästä (katso kuva 1)

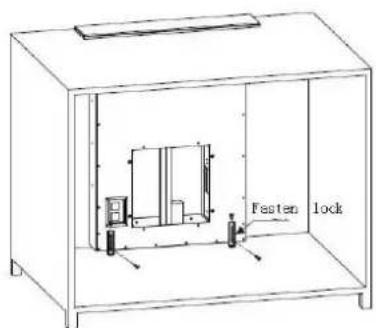

2. Käytä toimituksen mukana tulleita 4 ST4*8 ja ST4*14 -ruuveja asentaaksesi liesituulettimen kaappiin (Kuva 3)
3. Asenna liesituulettimen moottori kahdeksalla M10*10-ruuvilla. Lähtökauluksen suunta on vapaasti valittavissa tarpeen ja sijainnin mukaan (Kuva 4)
4. Asenna koneiston jatkokanava ja käytä neljää ST4*14-ruuvia sähkörasian kiinnitykseen. Liitä sähköt (Kuva 5)

Kuva 1 Kuva 2

Suodattimen vaihto ja huolto

Laita suodatin 2–3 minuutiksi 40–50°C puhtaaseen veteen, jossa on puhdistusainetta.

Käytä pehmeää harjaa. Vaihtoehtoisesti voit pestä suodattimen astianpesukoneessa noin 60°C ohjelmalla.

HUOMAUTUS: Suodattimen pinta voi vaurioitua astianpesukoneessa. Tämä ei kuitenkaan vaikuta suodattimen suorituskykyyn.

HUOM:

1. Huolehdi, että liesituuletin pääsee vapaasti liikkumaan ylös ja alas ja ettei sen tiellä ole esteitä.
2. Katkaise aina virta liesituulettimen puhdistuksen ajaksi.

Käyttöohjeet

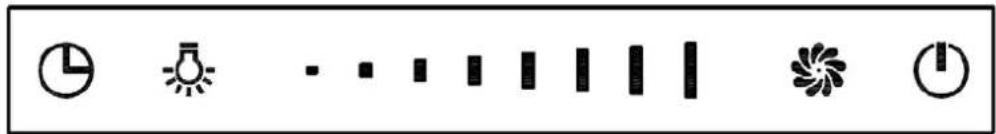

Ohjauspaneelissa on 5 painiketta:

Ajastin valo Moottorin nopeus Nopeus Päälle/pois

1. Valo syttyy automaattisesti, kun liesituulettimeen kytketään virta. Valo sammuu 5 sekunnin kuluttua ja liesituuletin siirtyy valmiustilaan, jos sitä ei käynnistetä uudelleen. Paina jotakin painiketta "herättääksesi" liesituulettimen uudelleen.

2、Paina "kaksi" sekuntia avataksesi liesituulettimen. Tämä myös aktivoi liesituulettimen

automaattisesti. " ja "yttyvät ja ensimmäiset kaksi palkkia nopeuden valitsimesta

syttyvät. Paina jälleen "painiketta 2 sekunnin ajan ja liesituuletin sammuu ja sulkeutuu.

Liesituuletinta voidaan käyttää, kun se on nostettu ylös. Jos liesituuletin suljetaan käytön aikana, se käynnistyy uudelleen

sillä nopeudella, mikä liesituulettimessa on ollut viimeksi valittuna. Liu'uta sormea ylös ja/tai alas palkkia pitkin säätääksesi imun neljää voimakkuutta.

1. Imu päälle / pois päält "

2. Valo päälle / pois päältä "

3. Ajastinpainike "①"

Paina ajastinsymbolia "joko" kun valo on päällä tai kun liesituuletin on päällä.

Kun ajastinsymboli on päällä, -symbolia käytetään aikavälin asetukseen. Ajastimessa on 8 aikaväliä: 5-10-15-20-25-30-35-40 min.

Vahvista valintasi painamalla "tal odota 5 sekuntia.

Moottori ja valo suljetaan nyt automaattisesti, ja liesikupu menee valmiustilaan ja kiinni.

Kun ajastinpainiketta painetaan seuraavan kerran, ajastin käynnistyy automaattisesti viimeksi

valitulla aikavälillä. Aseta ajastintoiminto uudelleen painamalla ajastinsymbolia:".

Ajastintoiminto keskeytyy painamalla nopeus- tai valopainiketta ajastimen toimiessa.
