BRUKSANVISNING DVB-T2 FTA20 KONIG

Förpackningens innehåll

• Digital set-top-box
  • Fjärrkontroll (inkl. 2 AAA batterier)

Beskrivning

Den digitala set-top-boxen är en enhet som get dig tillgång till digitala TV- och radiokanaler på din TV.

Frontpanel

1. På/av-knapp	• Tryck på knappen för att sätta på eller stänga av enheten.
2. Display
3. Fjärrkontrollssensor	• Rikta fjärrkontrollen mot fjärrkontrollssensorn.
4. Pilknappar	• Tryck på knapparna för att gå till nästa eller föregående kanal
5. USB-ingång	• Anslut en USB-enhet till USB-ingången med en USB-kabel.

Bakpanel

ANTR ANOUT CCAMR PDOUT 2C4N 678910

6. RF-ingång	• Anslut en extern antenn till RF-ingängen med en koaxialkabel.
7. RF-utgång	• Anslut TVn till RF-utgängen med en koaxialkabel.
8. Koaxial-utgång	• Anslut en ljudenhet till koaxial-utgängen med en koaxialkabel.
9. HDMI-utgång	• Anslut TVn till HDMI-utgängen med en HDMI-kabel.
10. DC-ingång (5V)	• Anslut strömadaptern till DC-ingängen på enheten och i vägguttaget.

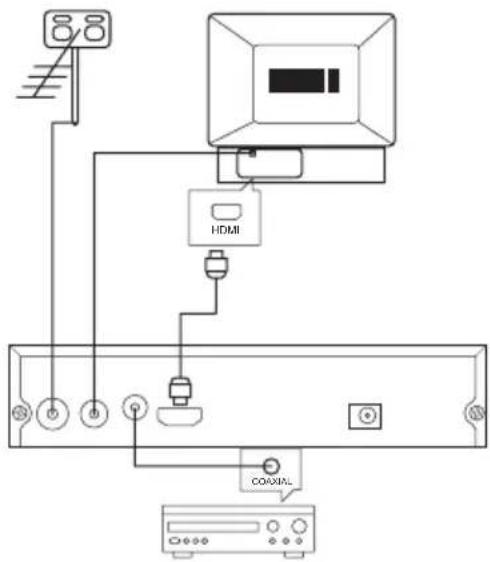

Anslutningsschema

88 HDMI COUDIAL

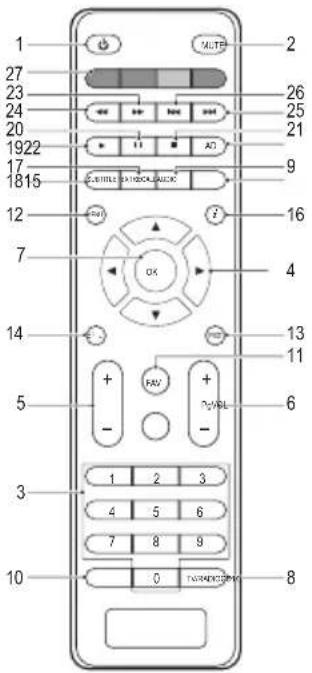

Fjärrkontroll

1 27 23 24 20 1922 17 1815 1 27 26 25 21 9 12 16 7 4 14 13 11 5 6 + - +V - +V - 1 2 3 4 5 6 7 8 9 10 0 TAVRANTON 8

1. På/standby-knapp	Tryck på knappen för att slå på enheten.Tryck på knappen igen för att sätta enheten i standby-läge.
2. Mute-knappen.	Tryck på knappen för att gå till tyst läge.Tryck på knappen för att återgå till ljud-läge.
3. Sifferknappar	Tryck på en av knapparna för att gå till önskad kanal.Tryck på en av knapparna för att gå till önskat menyval.
4. Pilknappar	Tryck på knapparna för att navigera i menynTryck på knapparna för att flytta från huvudmeny till undermeny eller från undermeny till huvudmeny.
5. Volym +/- knapp	Tryck på knapparna för att öka eller minska volymen.
6. Kanal +/- knapp	Tryck på knapparna för att gå till nästa eller föregående kanal
7. OK-knapp	Tryck på knappen för att bekräfta valet.Tryck på knappen för att bekräfta det inmatade värdet.Tryck på knappen för att öppna en rullgardinsmeny.
8. TV/Radio-knapp	Tryck på knappen för att byta mellan TV- och radioläge.
9. Minnesknapp	Tryck på knappen för att byta mellan de två senaste kanalerna.
10. Gä-till-knapp	Tryck på knappen för att välja mediets uppspelningstid.
11. Favoritknapp	Tryck på knappen för att visa favoritmenyn.
12. Menyknapp	Tryck på knappen för att öppna menyn.

13. Exit-knapp	Tryck på knappen för att stänga menyn.Tryck på knappen för att avbryta valet.
14. EPG-knapp	Tryck på knappen för att visa den elektroniska programguiden (EPG).
15. Ljudknapp	Tryck på knappen för att välja ljudspråk eller ljudläge.
16. Info-knapp	Tryck på knappen för att visa information om den nuvarande kanalen.
17. Text-TV-knapp	Tryck på knappen för att gå till text-TV-läge.
18. Undertext-knapp	Tryck på knappen för att gå till undertext-läge.
19. Play-knapp	Tryck på knappen för att spela upp programmet.
20. Paus-knapp	Tryck på knappen för att pausa skärmbilden.
21. Stoppknapp	Tryck på knappen för att stoppa programmet.
22. AD-knapp	Tryck på knappen för att justera volymen för ljudbeskrivning (AD).
23. Spola framåt-knapp	Tryck på knappen för att spola framåt.
24. Spola tillbaka-knapp	Tryck på knappen för att spola tillbaka.
25. Hoppa framåt-knapp	Tryck på knappen för att hoppa framåt.
26. Hoppa tillbaka-knapp	Tryck på knappen för att hoppa tillbaka.
27. Färg-knappar	Tryck på knapparna för att styra olika funktioner i text-TV-läget.

Användning

Installera batterierna

1. Ta bort batterifackets lock.
2. Sätt i batterierna i batterifacket. Kontrollera att batteriets polaritet (+/-) stämmer med märkningen inuti batterifacket.
3. Placera locket på batterifacket.

Förstagångs-installation

1. Se till att alla anslutningar är korrekt anslutna. Se sektionen "Anslutningsschema".
2. Sätt på TVn.
3. Sätt på enheten.
4. Om du använder enheten för första gången eller om du har återställt den till fabriksinställningar, kommer huvudmenyn att visas på TV-skärmen.
5. "OSD Language": Tryck på höger/vänster-knapparna för att välja språk.

"Country": Tryck på höger/vänster-knapparna för att välja land.
"Time zone": Tryck på höger/vänster-knapparna för att välja tidszon.
"Active Antenna": Tryck på höger/vänster-knapparna för att sätta eller stänga av den aktiva antennen.
"LCN": Tryck på höger/vänster-knapparna för att sätta eller stänga av LCN (logical channel number).
"Start Search": Tryck på OK-knappen för att börja söka efter kanaler automatiskt.

1. När den automatiska kanalsökningen är färdig, är du redo att titta på TV eller lyssna på radio.

Meny

1. Tryck på upp/ned-knapparna för att välja föremål i huvudmenyn. Tryck på OK-knappen för att komma åt föremål i huvudmenyn.
2. Tryck på upp/ned-knapparna för att välja föremål i undermenyn. Tryck på höger-knappen för att komma åt föremål i undermenyn.
3. Tryck på OK-knappen för att bekräfta inställningarna.
4. Tryck på exit-knappen för att lämna menyn.

"Installation"

"Auto Search":

• Tryck på OK-knappen för att börja söka efter kanaler automatiskt.
• Tryck på exit-knappen under sökning för att stopppa sökning efter kanaler automatiskt.

"Manual Search":

• "Channel No.": Ställ in kanalnummer.
• "Frequency": Ställ in frekvens (kHz).
• "Bandwidth": Ställ in bandbredd: "6 MHz" / "7 MHz" / "8 MHz".
• "Start Search": Tryck på OK-knappen för att börja söka efter kanaler manuellt.

"Channel Filter"

- Ställ in kanalfilter för att söka efter alla kanaler eller bara krypterade kanaler.

"Country"

- Ställ in land.

"LCN":

- Ställ in LCN (logical channel number)-sök till av eller på.

"Active Antenna"

- Sätt på eller stäng av aktiv antenn.

"Channel"

"Channel Manager"

- Tryck på färg-knapparna för att välja olika alternativ.

• Röd: Lås eller lås upp kanal.
  Obs: Systemet frågar efter ett lösenord för att låsa eller låsa upp en kanal.
• Grön: Ta bort kanalen.
• Gul: Hoppa över kanal.
• Blå: Byt namn på kanalen.

"Favorite List"

- Tryck på färgknapparna för att ställa in kanaler i olikga grupper.

• Röd: Ställ in kanalen till grupp "Fav1".
• Grön: Ställ in kanalen till grupp "Fav2".
• Gul: Ställ in kanalen till grupp "Fav3".
• Blå: Ställ in kanalen till grupp "Fav4".

"Preference"

"OSD Language":
• Välj skärmspråk.
"OSD Timeout"
- Ställ in tidslängden som OSD-menyn visas innan den försvinner automatiskt.
"OSD Transparency"
- Ange genomskinligheten för OSD-menyn.
"1st Preferred Subtitle" / "2nd Preferred Subtitle"
• Välj språk för undertext.
"Hard Hearing"
- Ställ in särskilda alternativ för hörselskadade tittare på eller av.
"1st Preferred Audio" / "2nd Preferred Audio"
• Välj språk för ljud.

"Setting"

"Timers":

- Ställ in timern för specifika program.

"Child Lock"

- "System Lock": Sätt på eller stäng av systemlås.

- "Parental Rating": Ställ föräldrainställning för en kanal.

- "Change Pin Code": Återställ lösenordet för barnlåset.

"Date Time"

- "Date Time Mode": Ställ in datum / tid-läget på "Auto" / "Manual".

Obs: När datum/tid är inställd på "Auto" är de andra alternativen i menyn "Date Time" inaktiverade.

- "Date": Ställ in datum (dd/mm/äååå).

• "Time": Ställ in tid (tt:mm:ss).

- "Time Zone": Ställ in tidszon på "Auto" / "Manual". Obs: När tidszon är inställd på "Auto" är de andra alternativen i menyn "Date Time" inaktiverade.

• "Country Region": Ställ in land/region.

- "Day Light Saving": Ställ inställningen sommartid på eller av.

"Factory Reset"

- Ställ in systemet till fabriksinställningarna.

- Mata in lösenordet: "0000".

"Upgrade"

- Uppgradera mjukvaran via USB.

"Version"

- Visa information: hårdvaruversion, programvaruversion, firmware-version, version datum och tid.

"Auto Standby"

- Ställ in timern för att ställa in enheten i standbyläge automatiskt.

"AV"

"SPDIF"

- Ställ in SPDIF: "Mute" / "PCM" / "Bitstream".

"Aspect Ratio"

- Ställ in bildformat: "Full Screen" / "4.3 LB" / "4.3 PS" / "16:9".

"Video Output"

- Ställ in videoutgångsläge: "CVBS" / "RGB" / "YUV".

"Video Resolution"

• Ställ in videoupplösning.

"HDMI Audio"

- Ställ in HDMI ljudutgång: "Mute" / "HDMI PCM" / "HDMI RAW".

"Media Center"

"Multimedia"

- Filter valläge: Ställ in systemet för att filtrera medierna: Filmer / Musik / Foton.

Filmer: Välj en film från filmlistan.

Musik: Välj ett spår från spårlistan.

Foton: Välj ett foto från bildlistan. Tryck på den gula knappen för att visa miniatyrer av bilderna.

"Multimedia Configuration"

- "MP4 Subtitle Language": Ställ in språket för textningen för MP4-filer.

- "MP4 Subtitle CodePage": Ställa in koden för MP4-undertexter.

- "EBook Language": Ställ in språk för e-böcker.

- "EBook CodePage": Ställ in koden för e-böcker.

- "MovieRepeat": Ställ in repetitionsläget för filmer.

- "Music Repeat": Ställ in upprepningsläge för musik.

- "PhotoRepeat": Ställ in repetitionsläge för bilder.

- "BGmusic": Ställ in bakgrundsmusik till på eller av.

- "Slide Time": Ställ in tidsintervallet mellan bilderna.

- "Effect": Välj specialeffekter.

Tekniska data

Ingående spänning 100 - 240	V AC
Frekvens 50/60 Hz
Elström 8 W
TunerIngångsfrekvensRF ingångsnivåIF bandbreddModulation	170-230 MHz / 470-860 MHz-25 ~ -78 dBm6 MHz / 7 MHz / 8 MHzQPSK / 16 QAM / 64 QAM
Videofilformat	MPG / AVI / WMV / VOB / DAT / ASF / MKV / RM / TS / QT
Ljud filformat MP3 / WMA / WAV
Foto filformat JPG / PNG / BMP

Rengöring och underhåll

Varning!

- Innan rengöring och underhåll, stäng av enheten, ta ur nätkontakten ur vägguttaget och vänta tills enheten har kylts av.

- Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

• Rengör inte enhetens insida.

- Försök inte att reparera enheten. Byt ut enheten mot en ny om den inte fungerar som den ska.

- Rengör enhetens utsida med en mjuk fuktad trasa. Torka noggrant enhetens utsida med en ren, torr trasa.

Säkerhet

Allmän säkerhet

• Läs bruksanvisningen noga innan användning. Behåll bruksanvisningen för att kunna använda den igen.
• Använd endast enheten för dess avsedda syfte. Använd inte enheten till andra ändamål än dem som beskrivs i denna bruksanvisning.
• Använd inte enheten om någon del är skadad eller felaktig. Om enheten är skadad eller felaktig ska den bytas ut omedelbart.
• Utsätt inte enheten för vatten eller fukt.
• Utsätt inte apparaten för solljus.
• Håll enheten borta från värmekällor.
• Blockera inte ventilationsöppningarna.

Elsäkerhet

• För att minska risken för elektriska stötar bör denna produkt endast öppnas av behörig tekniker när service behövs.
• Dra ut nätkabeln från vägguttaget och koppla ur all annan utrustning om något problem skulle uppstå.
• Används inte enheten om nätkabeln eller nätkontakten är skadad eller defekt. Om nätkabeln eller nätkontakten är skadad eller defekt, måste den bytas ut av tillverkaren eller en auktoriserad reparatör.
• Kolla alltid om nätströmmen är den samma som strömgraderingen på enheten innan användning.
• Se till att nätkabeln inte kan trassla in sig.
• Se till att nätkabeln inte hänger över arbetsytans kant så att den inte råkar fasta eller välta.
• Rör inte enheten under åskväder för att undvika elektriska stötar.
• Stäng av enheten när den inte ska användas på länge.

Batterisäkerhet

• Använd endast de batterier som omnämns i denna bruksanvisning.
• Blanda inte gamla och nya batterier.
• Använd inte batterier av olika typ eller märke.
• Montera inte batterierna med polerna felvända.
• Kortslut eller öppna inte batterierna.
• Utsätt inte batterierna för vatten.
• Utsätt inte batterierna för eld eller kraftig värme.
• Det finns risk för att batterierna läcker när de är helt urladdade. Undvik skada på produkten genom att avlägsna batterierna när produkten inte används under längre perioder.
• Skölj omedelbart med vatten om vätska från batterierna kommer i kontakt med skinn eller kläder.

Garanti

Alla ändringar och/eller modifieringar på produkten gör garantin ogiltig. Vi kan inte ta något ansvar för skador som orsakats av felaktig användning av denna produkt.

Kassering

• Produkten är avsedd för separat insamling vid en lämplig återvinningscentral.
  Släng inte denna produkt bland vanligt hushållsavfall.
• För mer information, kontakta återförsäljaren eller lokal myndighet med ansvar för avfallshantering.

Dokumentation

Produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater inom Europeiska unionen. Den uppfyller även alla tillämpliga specifikationer och regler i försäljningslandet.

Formell dokumentation finns att beställa på begäran. Den formella dokumentationen inbegriper, men är inte begränsad till, försäkran om överensstämmelse, säkerhetsdatablad och testrapporten.

Friskrivningsklausul

Utseende och specifikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
