Produkttyp	Gigabit PoE+ nätverksswitch 16 portar
Märke	TP-Link
Modell	TL-SG1016PE
Kategori	Hemautomation
Strömförsörjning	Nät 100-240 V AC, 50/60 Hz, IEC-kontakt
Huvudfunktioner	16 RJ45-portar 10/100/1000 Mbps, 8 PoE+-portar (802.3af/at), PoE-budget 65W, hantering via webbgränssnitt eller Easy Smart-verktyg, QoS, VLAN, montering på skrivbord eller 19-tums rack, tyst ventilation
Underhåll och rengöring	Koppla bort enheten före rengöring. Använd en mjuk, torr trasa. Använd inte lösningsmedel eller slipande rengöringsmedel.
Säkerhet	Montera inte isär enheten. Använd inte i närheten av vatten. Koppla bort vid åska. Använd endast den medföljande nätadaptern.
Reservdelar och reparerbarhet	Inga reservdelar finns tillgängliga. All öppning ogiltigförklarar garantin. Kontakta TP-Link för reparation.
Allmän information	Switch som är Easy Smart-hanterbar, överensstämmer med IEEE 802.3-standard, metallhölje, inbyggd fläkt, driftstemperatur 0°C till 40°C, luftfuktighet 10% till 90% utan kondensation.

Vanliga frågor - TL-SG1016PE TP-LINK

Hur installerar jag switchen TL-SG1016PE på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skydden från de medföljande gummifötterna och klistra fast dem i de fyra hörnen på höljet för att förhindra glidning.

Kan jag montera switchen i ett rack?

Ja, fäst monteringsvinklarna på varje sida av switchen med de medföljande skruvarna, fäst sedan switchen i racket med lämpliga bultar (medföljer ej).

Hur ansluter jag switchen till mitt nätverk?

Använd en Ethernet-kabel för att ansluta en RJ45-port på switchen till din router eller annan nätverksenhet. Anslut strömmen efter anslutningarna.

Vad är standard-IP-adressen för att komma åt administrationsgränssnittet?

Standard-IP-adressen är 192.168.0.1. Konfigurera din dator till samma undernät (t.ex. 192.168.0.x med nätmask 255.255.255.0).

Hur konfigurerar jag switchen via webbgränssnittet?

Öppna en webbläsare och ange http://192.168.0.1. Logga in med standardanvändarnamnet och lösenordet admin (små bokstäver). Du kan sedan konfigurera switchen.

Hur använder jag Easy Smart-verktyget för att konfigurera switchen?

Ladda ner Easy Smart-verktyget från TP-Links webbplats. Starta det så kommer det automatiskt att upptäcka kompatibla switchar på ditt nätverk. Du kan konfigurera dem centralt.

Vad gör jag om jag inte kan komma åt administrationsgränssnittet?

Kontrollera att din dator har en IP-adress i samma undernät (192.168.0.x). Se till att Ethernet-kabeln är ordentligt ansluten och att switchen är påkopplad. Om nödvändigt, återställ switchen till fabriksinställningarna.

Blir switchen varm normalt?

Ja, switchen kan bli varm vid normal drift, särskilt vid PoE-användning. Se till att den är väl ventilerad och blockera inte ventilationsöppningarna.

Kan jag använda SFP-moduler med denna switch?

Modellen TL-SG1016PE har inga SFP-platser. Endast RJ45-portar finns tillgängliga. För fiberanslutningar, använd en mediakonverterare.

Hur rengör jag switchen?

Koppla bort strömmen före rengöring. Använd en torr och mjuk trasa. Använd aldrig vätskor eller kemikalier.

BRUKSANVISNING TL-SG1016PE TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

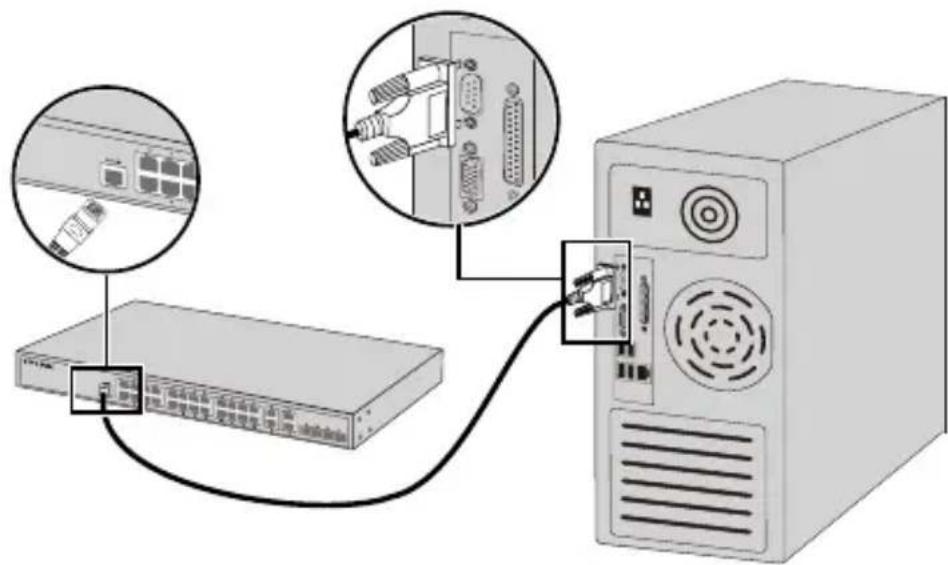

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
