BRUKSANVISNING ROG Phone II ASUS
- Finn sidemonteringskontakten på venstre side av ROG-telefonen.
Säkerhetsmeddelanden för din mobildocka för skrivbordet
WARNING!
- Denna produkt ska endast användas i miljöer med en omgivande temperatur på 5 °C (41 °F) till 35 °C (95 °F).
- Adaptern kan bli varm eller het när den används. Täck inte över adaptern och ha den inte i närheten av kroppen medan den är ansluten till en strömkälla.
Specifikationssammanfattning
| I/O-port | HDMI 2.0-standard |
| 10/100/1000Mbps Gigabit LAN RJ45 | |
| USB 3.1 Gen1 (Type-A)**Det finns 4 USB 3.1 Gen 1-portar med maximal uteffekt på 15 W. | |
| SD-kortfackt (med stöd för SDXC upp till 2TB, klass 10)) | |
| 3,5 mm kombination (hörlurar och S/PDIF ut) | |
| 3,5 mm mikrofon | |
| Type-C-effekt (för laddning) | |
| USB 3.0 Micro-B (datoringång) | |
| DisplayPort 1.2 | |
| DisplayPort 1.2 (ut) | |
| Mätt 176.3mm x 106mm x 87.8mm (L x B x H) | |
| Vikt 400g | |
| LED Stöd för Aura Sync | |
| Driftlägesknapp Växlar mellan dator och ROG-telefondisplay | |
| Fläkt 1 x fläkt | |
| Märkdata ineffekt 12V/2.5A | |
Hårdvarufunktioner
Ovanifrån


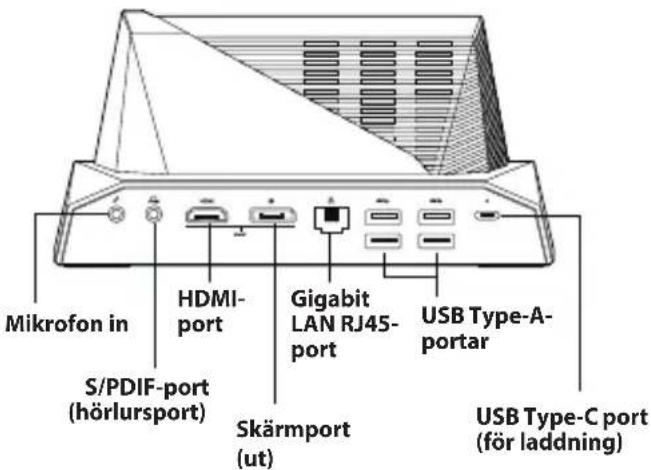

Fläkt inuti Driftlägesknapp Aura SyncBakifrån


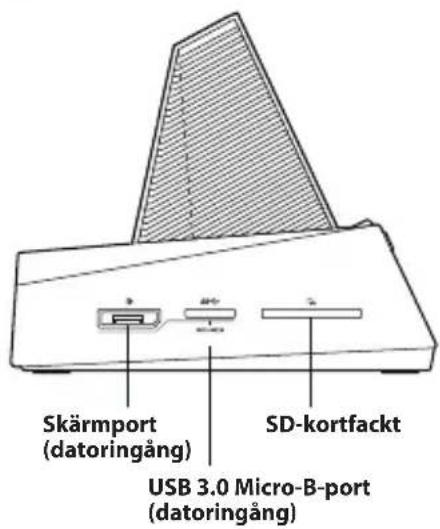

Mikrofon in S/PDIF-port (hörlursport) HDMI- port Skärnport (ut) Gigabit LAN RJ45- port USB Type-A- portar USB Type-C port (för laddning)Höger sida


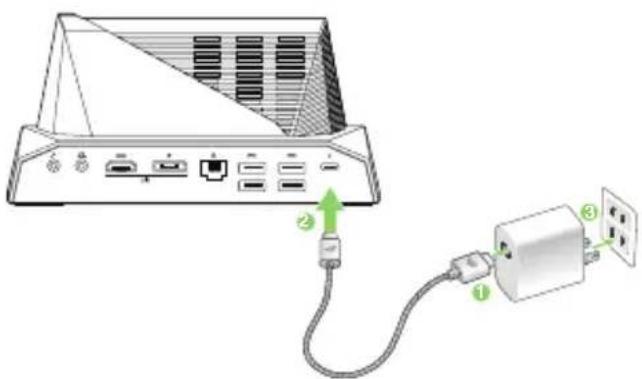

För att ansluta ROG-telefonens strömkabel och adapter till mobildockan för skrivbordet:
- Anslut USB Type-C-kontakten i strömadapterns USB Type-C-uttag.
- Anslut andra änden av USB-kabeln till mobildockan för skrivbordet USB Type-C-port.
- Koppla in strömadaptern till ett vägguttag.
NOTERA: Den inmatade spänningsområdet mellan vägguttaget och denna adapter är AC 100V - 240V. Utspänningen för Type-C-kabeln är 12V/2.5A.

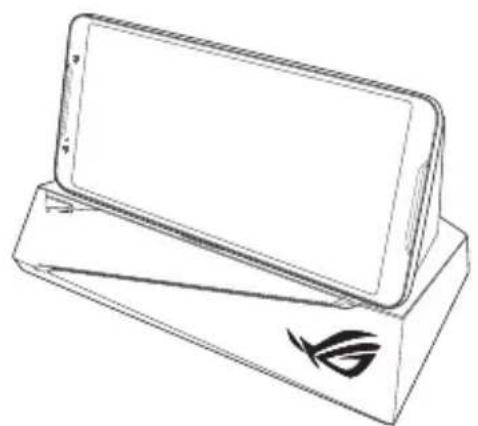

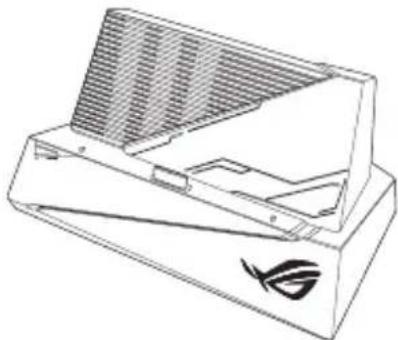

Fästa din ROG-telefon på Mobildockan för Dkrivbordet
- Mobildockan för skrivbordet måste vara ansluten till ett nätuttag med ROG-telefonens strömkabel och adapter.
- Placera mobildockan för skrivbordet på ett plant och stabilt underlag.
- Leta upp den sidmonterade kontakten på vänster sida på ROG-telefonen.


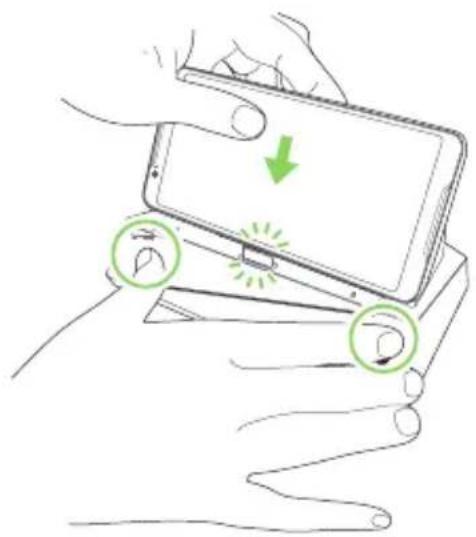

- Tryck ner ROG-telefonen försiktigt tills den sidmonterade kontakten går in i dockans kontakt på mobildockan för skrivbordet.

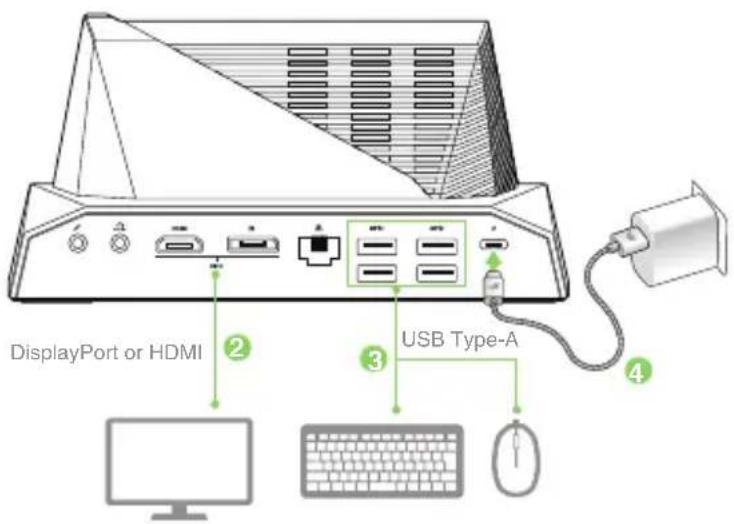

Hur man växlar mellan dator och ROG-telefon
- Anslut DisplayPort- och USB Micro-B-kabeln från datorn till dockan.
NOTERA: Vi rekommenderar att du använder en HDMI-kabel med anti-EMI-kapacitet för att undvika att din Wi-Fi-anslutning och dina mobilkommuniktioner påverkas.
- Anslut tangentbordet och musen till dockans USB Type-A-portar.
Anslut dockan till ett strömuttag.
-
Tryck på driftlägesknappen på dockans framsida för att växla mellan PC-dator och ROG-telefon.
