Produkttyp	Bandslipmaskin (excenterslip)
Märke	Meec Tools
Modell	010-137
Märkspänning	230 VAC, 50 Hz
Nominell ineffekt	260 W
Tomgångsvarvtal	330 – 550 /min
Slipbandets storlek	13 x 457 mm
Ljudtrycksnivå	81 dB(A), K=3 dB
Vibrationsnivå	4.3 m/s², K=1.5 m/s²
Vikt (ca.)	1.5 kg
Säkerhetsklass	Klass II (dubbelisolerad)
Dammutsugningsport	Ja, 32 mm innerdiameter
Justerbar armvinkel	Ja, via låsskruv
Varvtalsreglering	Variabel varvtalsratt
Montering på arbetsbänk	Ja, med medföljande klämma
Användningsområden	Slipning, avgradning, färgborttagning, rostborttagning, skärpning
Rengöring	Torr trasa; inga lösningsmedel på plast
Smörjning	Permanent smorda lager, ingen extra smörjning behövs
Medföljande tillbehör	Ett slipband, dammpåse, klämma
Certifiering	CE, uppfyller EU-direktiv

Vanliga frågor - 010-137 Meec Tools

Hur byter jag slipbandet på Meec Tools 010-137?

Se först till att verktyget är avstängt och urkopplat. Tryck armen mot en hård yta, placera sedan det nya slipbandet över rullarna. Se till att pilen på bandet matchar pilen på verktyget. Tryck på spännknappen för att fästa bandet. Undvik att använda slitna eller skadade band.

Vilken är rätt hastighetsinställning för olika material?

Varvtalsreglaget justerar tomgångsvarvtalet från 330 till 550 /min. För grovarbete som kraftig färgborttagning, använd högre hastighet. För fin efterbehandling, sänk hastigheten. Testa på ett skrotstycke för att hitta optimal inställning för ditt material.

Kan jag använda slipen på metallytor?

Ja, men använd inte samma slipband för trä och metall. Metallpartiklar kan fastna i bandet och skada trä. Byt alltid till ett avsett band för metall. Undvik att använda dammpåsen vid slipning av metall på grund av brandrisk från heta partiklar.

Är våtslipning möjlig med detta verktyg?

Nej, verktyget är inte konstruerat för våtslipning. Användning med vatten eller andra vätskor kan orsaka elektrisk stöt och skada verktyget. Använd endast för torrslipning.

Hur justerar jag armvinkeln?

Koppla bort verktyget från strömmen. Lossa vinkellåsskruven genom att vrida den moturs. Flytta armen till önskad vinkel, dra sedan åt skruven medurs för att låsa den på plats. Se till att skruven är åtdragen före användning.

Vilken skyddsutrustning ska jag använda när jag använder slipen?

Använd alltid skyddsglasögon, hörselskydd och dammask. Använd en dammutsugare eller dammpåse för att minimera luftburna partiklar. Undvik lösa kläder och knyt upp långt hår. Håll verktyget i isolerade grepp för att undvika elektrisk stöt om du skär i en strömförande ledning.

Hur rengör och underhåller jag slipen?

Koppla ur verktyget före rengöring. Torka bort damm och smuts med en torr trasa. Använd inte lösningsmedel på plastdelar eftersom de kan orsaka skada. Lagren är permanent smorda och kräver ingen extra olja. Kontrollera regelbundet strömkabeln för skador.

Kan slipen monteras på en arbetsbänk?

Ja, verktyget innehåller en klämma för montering på arbetsbänk. Fäst klämman på bänken och sätt fast verktyget ordentligt. Detta möjliggör handsfree-drift, idealiskt för att slipa verktyg eller detaljarbete.

Vilken kornstorlek på slipband ska jag använda för grov respektive finslipning?

För grovarbete (färgborttagning, formning av trä) använd grov kornstorlek upp till 60. För utjämning av råträ, använd 80-100 korn. Medel 120-150 korn jämnar till hyvlat trä. Fin 180-220 korn är för mellan färglager. Mycket fin 240+ är för slutfinish. Testa alltid på skrot först.

Vad gör den variabla varvtalsregleringen?

Varvtalsreglaget justerar rotationshastigheten på slipbandet. Att vrida det medurs ökar hastigheten, moturs minskar. Detta låter dig matcha hastigheten till materialet och uppgiften, vilket förbättrar kontroll och finishkvalitet.

BRUKSANVISNING 010-137 Meec Tools

Bruksanvisning för bandfil

Bruksanvisning for bändfil

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]. www.jula.se

Användning och skötsel 6

Service 6

Särskilda säkerhetsanvisningar 6

Symboler 7

TEKNISKA DATA 7

BESKRIVNING 8

Delar....8

MONTERING....9

Inställning av armvinkel.... 10

Dammuppsamling....10

Montering på arbetsbänk 11

HANDHAVANDE 11

Användningsområden 11

Start/stopp....11

Inställning av hastighet 11

UNDERHÄLL 12

Rengöring 12

Smörjning....12

NORSK 13

SIKKERHETSANVISNINGER 13

Arbeidsområde....13

El-sikkerhet 13

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

WARNING! Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Om inte alla anvisningar och säkerhetsanvisningar följs finns risk för elolycksfall, brand och/eller allvarlig personskada.

Termen elverktyg i varningarna nedan avser ditt nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
• Håll barn och kringstående personer på säkert avständ när elverktyg används. Om du blir distraherad kan du tappa kontrollen över verktyget.

Elsäkerhet

• Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.
• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för att bära eller dra verktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elolycksfall.
• Om det inte går att undvika att använda elverktyg i fuktig miljö, ska du använda jordfelsbrytarskyddad nätanslutning. Jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter verktygets typ och användning, minskar risken för personskada.
• Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden och/eller batteriet eller lyfter/bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Avlägsna ställnycklar och liknande innan du startar verktyget. Nyckel eller liknande som sitter kvar på en roterande del på verktyget kan orsaka personskada.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns utrustning för dammutsugning och -uppsamling ska denna anslutas och användas korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel

• Tvinga inte elverktyget. Använd rätt verktyg för det planerade arbetet. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.
• Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
• Dra ut sladden och/eller ta ut batteriet innan justeringar görs, tillbehör byts ut eller elverktyg ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken för att verktyget startas oavsiktligt.
• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.
• Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen.
  Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.
• Använd elverktyget, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda elverktyg för andra ändamål än de är avsedda för.

Service

- Elverktyget får endast servas av kvalificerad personal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

Särskilda säkerhetsanvisningar

• Håll elverktyget i de isolerade grepytorna vid arbeten där det kan komma i kontakt med dolda ledningar eller den egna sladden. Vid kontakt med spänningsförande ledare blir verktygets metalldelar spänningsförande – risk för elolycksfall.
• Slipdamm från trä, metall och blybaserad färg kan vara hälsoskadligt.

- Alla som vistas i arbetsområdet måste ha filtermask som skyddar mot damm, dammutsugning ska användas och arbetsområdet ska vara väl ventilerat.

- Barn och gravida får inte vistas i arbetsområdet.

- Undvik att äta, dricka eller röka i arbetsområdet.

Äldre färg på metall eller trä kan vara blybaserad. Kontakta fackman om du misstänker att färg är blybaserad.

• Damm från vissa träslag och träprodukter, till exempel spån- och fiberskivor, kan vara hälsoskadligt. Använd dammfiltermask med utbytbart filter samt dammutsugning.
• Stå stadigt och se till att sladden inte kommer i kontakt med verktyget eller fastnar och kommer i vägen för arbetet.
• Verktyget avverkar material med hjälp av slipande medium.
• Kontrollera att arbetsstycket är fritt från spik och främmande föremål.
• Verktyget får inte användas för våtslipning.
• Säkra små arbetsstycken så att de inte kan röra sig.
• Belasta inte verktyget för hårt. Låt verktyget göra jobbet. Belasta inte verktyget så hårt att motorvarvtalet sjunker. Hårdare tryck gör inte att arbetet går fortare, utan sliter i stället mer på verktyg och tillbehör.
• Använd inte dammuppsamling vid slipning av metall. Upphettade metallpartiklar kan antända filter eller kvarvarande trädamm.
• Använd inte slipband som är slitna, skadade eller igensatta.
• Rör inte vid slipbandet när verktyget är igång.

WARNING! Vibration vid faktisk användning kan avvika från det deklarerade värdet, beroende på hur verktyget används.

Nedanstående åtgärder minskar risken för vibrationsskador.

- Använd handskar.

- Arbeta inte för långa pass och håll inte strömbrytaren intryckt för lång tid i sträck.

- Använd handskar. - Arbeta inte för långa pass och håll inte strömbrytaren intryckt för lång tid i sträck.

Symboler

Nedanstående symboler används i bruksanvisningen och/eller på verktyget.

	Läs bruksanvisningen.
	Uppfyller säkerhetskraven i tillämpliga EU-direktiv.
	Verktyg klass II: Dubbelisolerat, ska inte jordas.
	Uttjänt produkt ska avfallshanteras i enlighet med gällande regler.
	Anger risk för dödsfall, personskada eller egendomsskada om inte anvisningarna följs.
	Om sladden blir skadad under arbetet drar du omedelbart ut sladden. Dra ut sladden när verktyget inte används samt före byte av tillbehör, reparation, rengöring och inställning.

TEKNISKA DATA

Märkspänning

Nominell ingående effekt

Hastighet obelastad

Slipband

Ljudtrycksnivå LpA

Ljudeffektnivå LwA

Vibrationsnivå

230 VAC, 50 Hz

260 W

330–550 /min

13 x 457 mm

81dB(A), K=3 dB

92dB(A), K=3 dB

4,3m/s2, K=1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

BESKRIVNING

Delar

1. Strömbrytare
2. Hastighetsvred
3. Handtag
4. Vinkellåsskruv
5. Knapp för spänning av slipband
6. Arm
7. Slipband
8. Dammutsugningsport
9. Klämma

Slipband med olika kornstorlek (grova, medelgrova och fina) kan köpas hos återförsäljaren.

Använd grova slipband för grovbearbetning, medelgrova för att jämna till arbetsstycket och fina slipband för färdigbearbetning.

Prova gärna på en skrotbit för att se vilken kornstorlek som är lämplig för den aktuella arbetsuppgiften.

KORNSTORLEKAR
Kornstorlek	Typ	Användningsområde
upp till 60	Mycket grov	Avverkning, krävande färgborttagning, formning av trä.
80–100	Grov	Färgborttagning, bearbetning av grova ytor (till exempel ohyvlat trä).
120–150	Medelgrov	Ytbearbetning av hyvlat trä.
180–220	Fin	Slipning mellan färgstrykningar.
240 eller högre	Mycket fin	Färdigbearbetning.

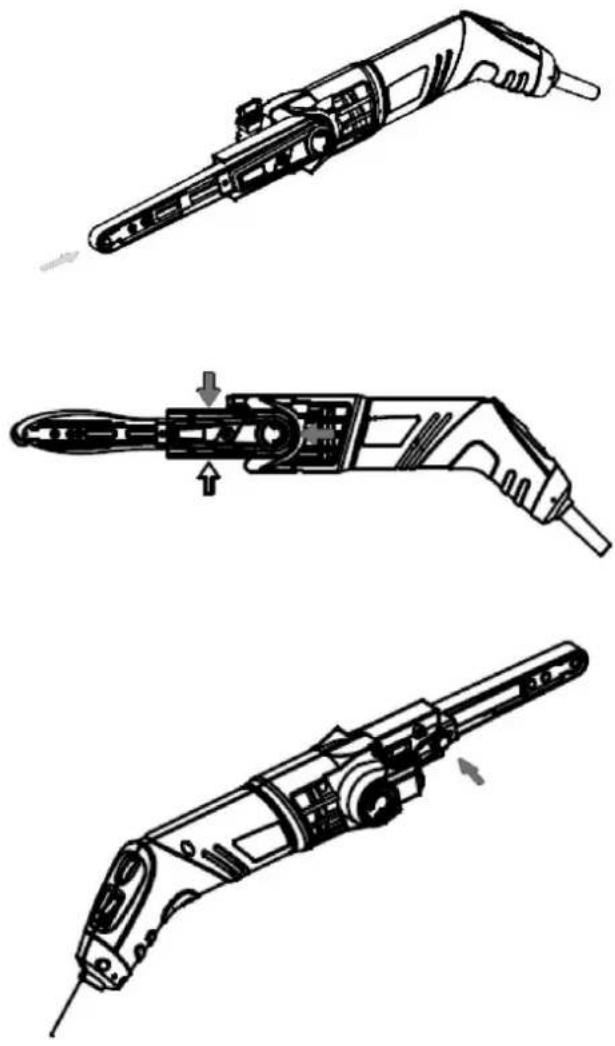

Stäng av verktyget och dra ut sladden före justering, byte av tillbehör, rengöring eller underhåll.

1. Välj slipband med lämplig kornstorlek.
2. Tryck armen mot ett hårt föremål, till exempel en skrotbit.
3. För på slipbandet på rullarna. Kontrollera att pilen på slipbandets insida pekar i samma riktning som pilen på verktyget.
4. Tryck på knappen för spänning av slipband.

WARNING! Använd inte slipband som är slitna, skadade eller igensatta.

VARNING! Använd inte samma slipband för metall och trä. Metallpartiklar som bäddas in i slipbandet skadar träytan.

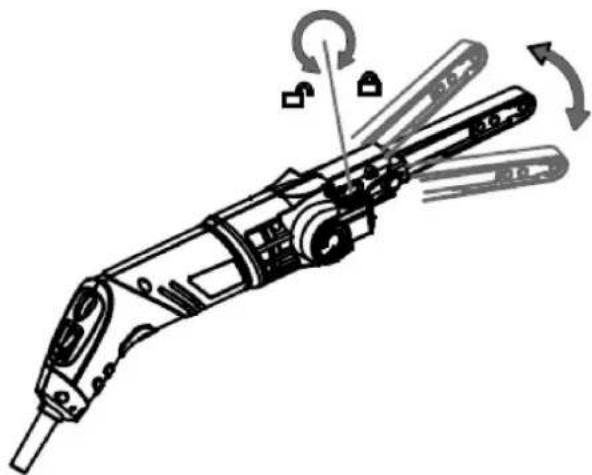

Inställning av armvinkel.

WARNING! Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden.

1. Stäng av verktyget och dra ut sladden.
2. Lossa vinkellässkruven moturs.
3. För armen till önskad vinkel.
4. Dra åt skruven medurs för att låsa armen på plats.

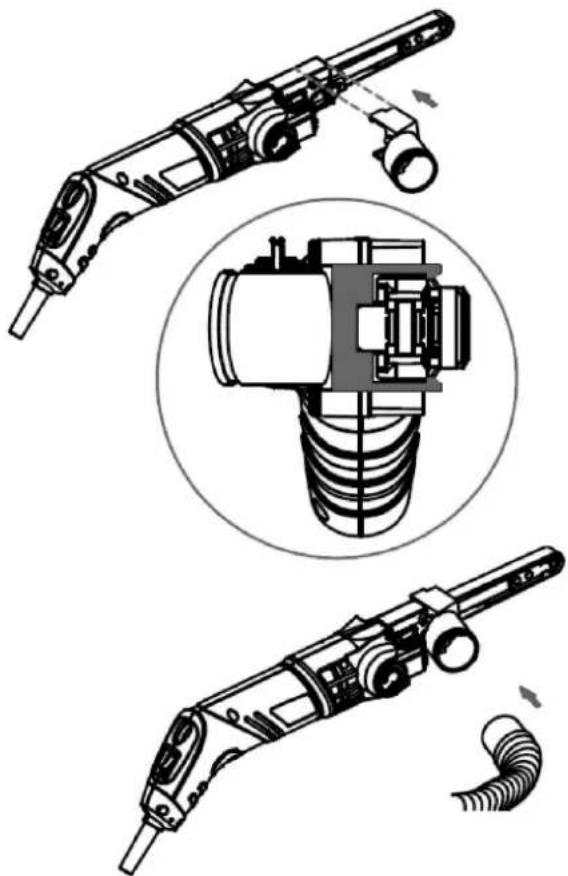

Vi rekommenderar att du alltid använder dammuppsamling. Vid långvarig användning bör dammsugare anslutas.

1. Montera dammutsugningsporten på verktyget och kontrollera att den sitter stadigt.
2. Anslut dammsugarslang eller dammpåse med innerdiameter 32 mm till dammutsugningsporten.

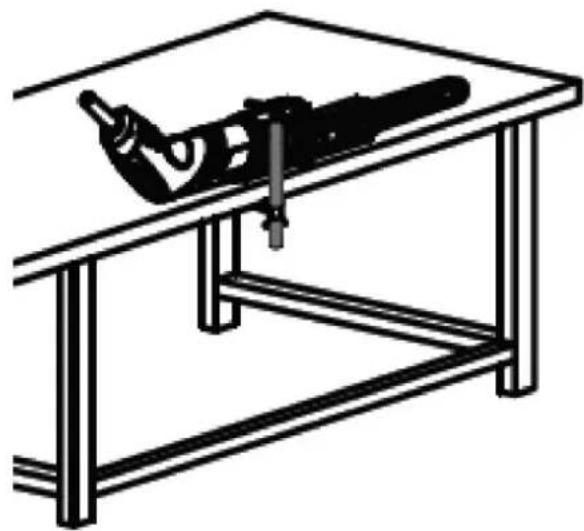

Montering på arbetsbänk

Fäst verktyget stadigt på arbetsbänken med klämman.

Verktyget är avsett för slipning av plana ut- och invändiga ytor, rundning av hörn och kanter, avgradning, borttagning av färg, svetsstänk och rost samt skärpning av knivar, saxar och liknande. All annan användning betraktas som felaktig användning. Använd inte verktyget för något annat ändamål än det avsedda.

Start/stopp

Starta verktyget genom att trycka ned den sida av strömbrytaren som är märkt 1. Stäng av verktyget genom att trycka ned den sida av strömbrytaren som är märkt O.

OBS! Lyft alltid verktyget från arbetsstycket innan verktyget startas/stoppas.

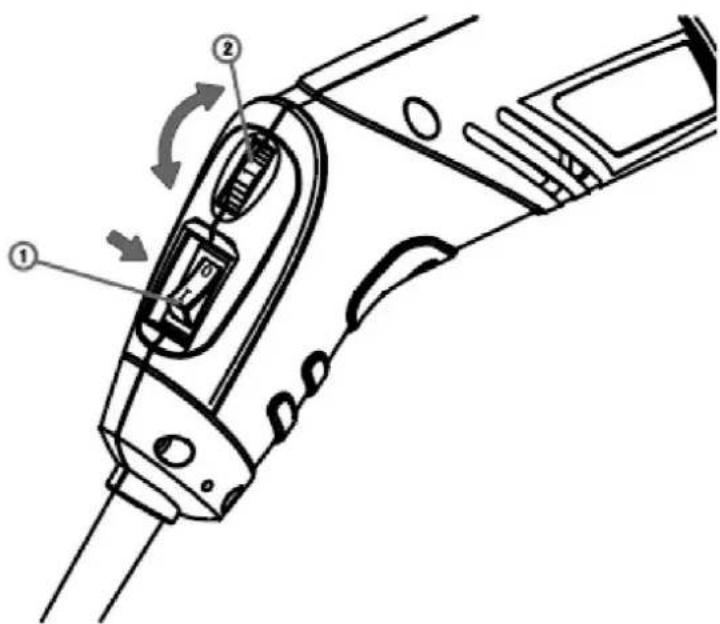

Inställning av hastighet

Vrid hastighetsvredet till önskad hastighet (2).

Dra alltid ut sladden före justering och underhåll. Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.

Dra omedelbart ut sladden om den skadas.

Utsätt inte verktyget för regn eller fukt.

Rengöring

Använd inte lösningsmedel på plastdelar, det kan skada plasten. Avlägsna smuts, koldamm etc. med en ren trasa.

Smörjning

Alla lager i verktyget är permanentsmorda. Vid normal användning behövs ingen ytterligare smörjning.
