Produkttyp	Slipmaskin
Model	010-069
Varumärke	Meec Tools
Strömförsörjning	230V AC, 50Hz
Effektförbrukning	250W
Orbitdiameter	2,5 mm
Tomgångshastighet	13 000 OPM
Slipappersstorlek	125 mm (5 tum) kardborre
Dammutsugning	Inbyggd dammsugarpåse (ingår)
Vikt	1,5 kg
Mått (L x B x H)	200 x 120 x 150 mm
Kabellängd	2 m
Huvudfunktioner	Slipning, polering, finish på trä, metall, plast
Ergonomiska funktioner	Mjukt grepp, låg vibration
Underhåll	Rengör dammsugarpåse och ventilationsöppningar regelbundet
Säkerhet	Dubbel isolering, automatisk avstängning
Reservdelar	Slipskivor, dammsugarpåse, kolborstar
Reparationsindex	7,5/10
Ingående tillbehör	5 slipskivor (korn 60, 120, 240), dammsugarpåse, manual

Vanliga frågor - 010-069 Meec Tools

Hur byter jag slipskivan?

Slipmaskinen har kardborrefäste. Dra bort den gamla skivan och tryck på en ny. Se till att hålen hamnar i linje med dammutsugningshålen.

Vilken typ av slipapper ska jag använda?

Använd 125 mm (5 tum) slipskivor med kardborrefäste och dammutsugningshål. Välj kornstorlek efter uppgift: grov (40-60) för kraftig avverkning, medium (80-120) för utjämning, fin (180-240) för finish.

Kan jag använda slipmaskinen utan dammsugarpåse?

Ja, du kan använda den utan påse, men det blir mer damm. Det rekommenderas att alltid använda påsen eller ansluta en dammsugare till dammutsuget för en renare arbetsmiljö.

Hur ansluter jag en dammsugare?

Dammutsuget på slipmaskinen kan anslutas till en vanlig dammsugarslang (vanligtvis 35 mm diameter). Använd en adapter vid behov. Detta förbättrar dammutsugningen avsevärt.

Varför startar inte min slipmaskin?

Kontrollera att sladden är inkopplad och att strömbrytaren står i läge 'ON'. Kontrollera även om kolborstarna är utslitna. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Hur rengör jag slipmaskinen?

Koppla ur slipmaskinen. Töm och rengör dammsugarpåsen. Torka av utsidan med en torr trasa. Använd inte vatten eller lösningsmedel. Rengör ventilationsspringorna med en mjuk borste.

Är slipmaskinen säker att använda på metallytor?

Ja, den är lämplig för slipning av metall. Var dock medveten om att slipning av metall skapar gnistor och fint metalldamm. Använd alltid skyddsglasögon och arbeta i ett väl ventilerat utrymme.

Kan jag använda denna slipmaskin för våtslipning?

Nej, slipmaskinen är inte konstruerad för våtslipning. Den är endast avsedd för torr användning. Vatten eller andra vätskor kan skada verktyget och orsaka elektrisk stöt.

Hur ofta bör jag byta kolborstar?

Kolborstarna bör inspekteras var 50:e användningstimme. Byt ut dem när de är kortare än 6 mm. Använd endast äkta Meec Tools kolborstar för korrekt prestanda.

Vilken garanti har Meec Tools 010-069?

Slipmaskinen levereras med en standardgaranti på 2 år mot tillverkningsfel. Spara ditt kvitto. För garantianspråk, kontakta din återförsäljare eller Meec Tools kundservice.

BRUKSANVISNING 010-069 Meec Tools

Bruksanvisning för planslip

Bruksanvisning for plansliper

Allmänna säkerhetsföreskrifter för elverktyg 4

Säkerhet i arbetsområdet 4

Elsäkerhet 4

Personlig säkerhet 4

Användning och skötsel av elverktyg.... 5

Service 5

Säkerhetsföreskrifter för slip- och polermaskiner 5

Särskilda säkerhetsanvisningar 5

Symboler 6

TEKNISKA DATA....6

BESKRIVNING....7

HANDHAVANDE....7

Slippapper med kardborrefäste (189 x 92 mm) 8

Universalslippapper (240 x 92 mm) 8

Start....8

Sliprörelse 9

Byte av slipsula....9

Handtag 9

UNDERHÅLL....9

SIKKERHETSANVISNINGER....11

Sikkerhet i arbeidsområdet 11

WARNING! Läs alla säkerhetsföreskrifter och alla instruktioner. Om inte säkerhetsföreskrifter och instruktioner följs, kan det leda till elolycksfall, brand och/eller allvarliga personskador. Spara alla säkerhetsföreskrifter och instruktioner för framtida bruk. Med termen "elverktyg" i säkerhetsföreskrifterna avses ditt nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Säkerhet i arbetsområdet

• Håll arbetsområdet rent och väl upplyst. Belamrade och mörka områden ökar risken för olyckor.
• Använd inte elverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor eller gaser eller lättantändligt damm. Elverktyg bildar gnistor som kan antända damm eller ångor.
• Håll barn och kringstående personer på avständ när du arbetar med ett elverktyg. Om du blir distraherad kan det leda till att du förlorar kontrollen över verktyget.

Elsäkerhet

• Elverktygets stickpropp måste passa i nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adaptrar tillsammans med jordade elverktyg. Intakta stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp är jordad.
• Utsätt inte elverktyg för regn eller fukt. Om vatten tränger in i ett elverktyg ökar risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är avsedd för utomhusbruk. Användning av en sladd som är avsedd för utomhusbruk minskar risken för elolycksfall.
• Om du måste använda ett elverktyg i fuktig miljö ska det anslutas till en strömkälla med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam, se noga efter vad du gör och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning som dammfiltermask, halksäkra skyddskor, hjälm och hörselskydd som används på lämpligt sätt minskar risken för personskada.
• Förhindra oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du ansluter till strömkällan och/eller batteriet eller tar upp eller bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Ta bort alla ställnycklar och skruvnycklar innan du slår på verktyget. Att lämna kvar en nyckel på en roterande del av elverktyget kan leda till personskada.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns utrustning för dammutsugning och dammupsamling ska denna anslutas och användas på rätt sätt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel av elverktyg

• Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Rätt elverktyg fungerar bättre och säkrare när det används med avsedd belastning.
• Använd inte elverktyget om det inte går att slå på och av det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
• Koppla ur stickproppen från uttaget och/eller ta bort batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller ställer undan verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.
• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt inte personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda verktyget. Elverktyg är farliga i händerna på okunniga användare.
• Underhåll elverktyget. Kontrollera att rörliga delar inte är felinriktade eller har fastnat, att delar inte har gått av och att inga andra förhållanden föreligger som kan påverka användningen av verktyget. Om elverktyget är skadat ska det repareras innan det används. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Se till att skärande verktyg är vassa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att styra.
• Använd elverktyget, tillbehör och bits etc. i enlighet med dessa anvisningar, med beaktande av arbetsförhållandena och det arbete som ska utföras. All annan användning av elverktyget än der avsedda kan leda till farliga situationer.

Service

- Se till att elverktyget servas av kvalificerad reparatör som endast använder identiska reservdelar. På så sätt garanteras att elverktyget förblir säkert att använda.

Säkerhetsföreskrifter för slip- och polermaskiner

- Håll elverktyget i den isolerade greppytan eftersom slipbandet kan komma i kontakt med verktygets sladd.

Särskilda säkerhetsanvisningar

• Använd verktyget endast för torrslipning.
• Slipdamm kan vara hälsoskadligt. Använd alltid dammutsugning, om sådan finns. Använd alltid dammfiltermask.
• Använd skyddsglasögon till skydd mot gnistor och partiklar.

OBS!

• Kasta inte slipdamm i eld – explosionsrisk.
• Gnistor kan orsaka brännskada. Använd inte i närheten av brännbara material.
• Bearbeta aldrig material som innehåller asbest.
• Använd bara tillbehör med kardborrefäste.
• Dammutsugningsöppningarna i slippapperet ska ligga ungefär mitt för öppningarna i slipdynan.
• Tryck inte för hårt på verktyget under arbete.
• Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan behörig person, för att undvika fara.
• Verktyget är endast avsett för torrslipning. Med lämpliga tillbehör kan verktyget användas för rengöring, slipning och polering av släta och krökta ytor på trä, metall och mineral. Använd verktyg och tillbehör endast på avsett sätt. All annan användning är uttryckligen förbjuden.
• Verktyget är endast avsett för hushållsbruk.

Symboler

Läs dessa anvisningar noga före användning.

Använd hörselskydd!

Använd skyddsglasögon och andningsskydd.

TEKNISKA DATA

Märkspänning	230 V ~ 50 Hz
Nominell ingående effekt	220 W
Nominellt varvtal obelastad	11000 varv/min
Mått, slipsula	187 x 90 mm
Ljudtrycksnivå, LpA	83 dB(A), K = 3 dB
Ljudeffektsnivå, LwA	94 dB(A), K = 3 dB
Vibrationsnivå	6,71 m/s ^2 , K = 1,5 m/s ^2
Skyddsklass	II

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING!

Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

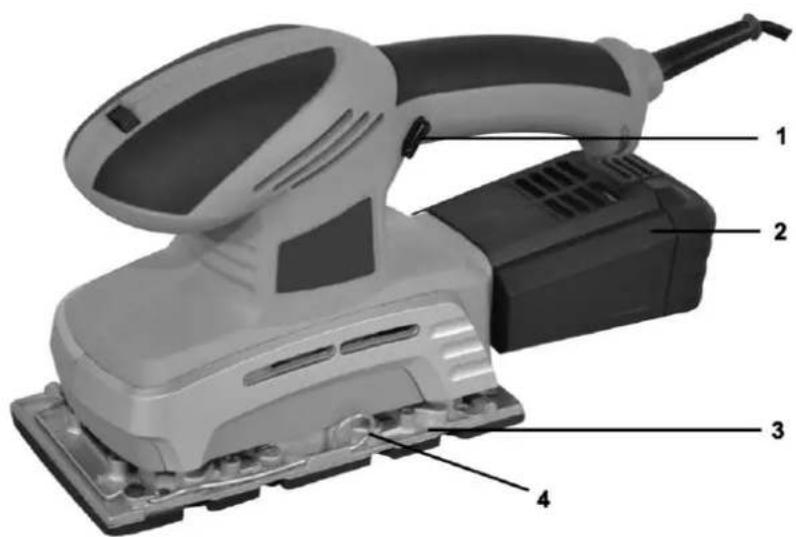

BESKRIVNING

1. Strömbrytare
2. Dammuppsamlingslåda
3. Slipsula
4. Klämma för slippapper

HANDHAVANDE

Verktyget är avsett för torrslipning av trä, plast, spackel samt målade ytor.

- Tryck på strömbrytaren för att starta, släpp för att stoppa verktyget.

- Lyft slippappersklämmorna och för in slippapperet under dem. Fäll ned klämmorna.

Slippapper med kardborrefäste (189 x 92 mm)

Slippapperet hålls fast med kartborrefäste för enklare byte.

- Dra bara loss slippapperet.

- Tryck fast det nya slippapperet mitt på slipsulan.

Universalslippapper (240 x 92 mm)

Verktyget har rektangulär slipsula. Slippapperet ska vara spänt för bästa hållbarhet.

• Fäll upp slippappersklämman (4).
- För in slippapperet under klämman. Placera papperet med hålen för dammutsugning över hålen i slipsulan.
• Fäll ned klämman.
- Upprepa i andra änden av sulan.
- Slippapperet ska vara så spänt som möjligt.

Grovt slippapper (grovlek 50) används för stor avverkning och fint sandpapper (grovlek 120) för finbearbetning. Det är normalt bäst att börja med grovt slippapper och övergå till gradvis finare papper.

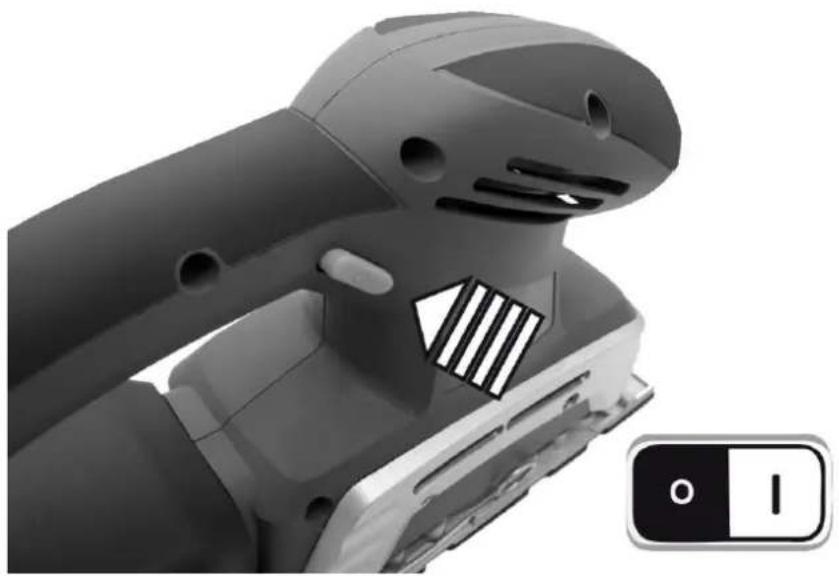

Start

- Tryck på strömbrytaren för att starta

Slipsulan ska bytas när kardborrefästet är utslitet. Stäng av verktyget och dra ut sladden före byte av slipsula.

• Avlägsna slippapperet från sulan.
• Lossa skruvarna som håller fast slipsulan
• Avlägsna sulan.
  • Montera den nya slipsulan.
• Dra åt skruvarna.

OBS! Tryck inte för hårt på verktyget. Hårdare tryck gör inte att arbetet går fortare, utan sliter i stället mer på verktyg och slippapper.

Handtag

- Verktyget har två handtag, ett framtill och ett baktill. Ha alltid båda händerna på verktygets handtag under användning.

TIPS!

• Arbeta med långa, jämna rörelser för bästa resultat.
• Ytfinheten efter bearbetning avgörs av slippapperets grovlek.

UNDERHÅLL

• Håll verktyget rent.
• Använd inte frätande rengöringsmedel.
• Kontrollera kolborstarna vid kraftig gnistbildning.
• Håll dammutsugningshålen i sulan rena.
• Utsätt inte verktyget för vatten eller annan vätska.
• Slipa inte gips, det kan skada apparaten.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.
