010-069 - Vibrasjonssliper Meec Tools - Gratis bruksanvisning og manual

Produkttype	Eksentersliper
Modell	010-069
Merke	Meec Tools
Strømforsyning	230V AC, 50Hz
Strømforbruk	250W
Banediameter	2,5 mm
Tomgangshastighet	13 000 OPM
Slipestørrelse	125 mm (5 tommer) borrelås
Støvuttak	Innebygd støvpose (inkludert)
Vekt	1,5 kg
Dimensjoner (L x B x H)	200 x 120 x 150 mm
Kabellengde	2 m
Hovedfunksjoner	Pussing, glatting, etterbehandling på tre, metall, plast
Ergonomiske egenskaper	Mykgrepshåndtak, lav vibrasjon
Vedlikehold	Rengjør støvpose og ventiler regelmessig
Sikkerhet	Dobbelt isolasjon, automatisk avstenging
Reservedeler	Slipeskiver, støvpose, kullbørster
Reparasjonsindeks	7,5/10
Inkluderte tilbehør	5 slipeskiver (60, 120, 240 korn), støvpose, manual

Ofte stilte spørsmål - 010-069 Meec Tools

Hvordan bytter jeg slipapiret?

Pussemaskinen bruker borrelås (Velcro) bakside. Bare dra av den gamle skiven og trykk på en ny. Sørg for at hullene stemmer overens med støvuttakshullene.

Hvilken type slipapir bør jeg bruke?

Bruk 125 mm (5 tommer) borrelås slipeskiver med støvuttakshull. Velg kornstørrelse etter oppgaven: grov (40-60) for tung materialfjerning, middels (80-120) for glatting, fin (180-240) for etterbehandling.

Kan jeg bruke pussemaskinen uten støvpose?

Ja, du kan bruke den uten støvpose, men det vil produsere mer støv. Det anbefales å alltid bruke støvpose eller koble en støvsuger til støvporten for et renere arbeidsmiljø.

Hvordan kobler jeg til en støvsuger?

Støvporten på pussemaskinen kan kobles til en standard støvsugerslange (vanligvis 35 mm diameter). Bruk en adapter om nødvendig. Dette forbedrer støvuttaket betydelig.

Hvorfor starter ikke pussemaskinen min?

Sjekk at strømledningen er plugget inn og at bryteren står i 'PÅ'-posisjon. Sjekk også om kullbørstene er slitt. Hvis problemet vedvarer, kontakt en kvalifisert tekniker.

Hvordan rengjør jeg pussemaskinen?

Koble fra pussemaskinen. Tøm og rengjør støvposen. Tørk av utsiden med en tørr klut. Ikke bruk vann eller løsemidler. Rengjør ventilasjonssporene med en myk børste.

Er pussemaskinen trygg å bruke på metallflater?

Ja, den er egnet for pussing av metall. Vær imidlertid oppmerksom på at pussing av metall skaper gnister og fint metallstøv. Bruk alltid vernebriller og arbeid i et godt ventilert område.

Kan jeg bruke denne pussemaskinen til våtsliping?

Nei, pussemaskinen er ikke designet for våtsliping. Den er kun beregnet for tørr bruk. Vann eller andre væsker kan skade verktøyet og forårsake elektrisk støt.

Hvor ofte bør jeg bytte kullbørster?

Kullbørster bør inspiseres hver 50. time bruk. Bytt dem når de er kortere enn 6 mm. Bruk kun originale Meec Tools kullbørster for riktig ytelse.

Hvilken garanti har Meec Tools 010-069?

Pussemaskinen leveres med standard 2 års garanti mot produksjonsfeil. Ta vare på kjøpskvitteringen. For garantikrav, kontakt din forhandler eller Meec Tools kundeservice.

BRUKSANVISNING 010-069 Meec Tools

Montering av dammuppsamling....7

Montering av slippapper (fig. A, B, C) 8

Generelle sikkerhetsadvarsler for elektroverktøy 11

Strømsikkerhet....11

Personlig sikkerhet.... 11

Bruk og pleie av elektroverktøyet 12

Service 12

Sikkerhetsadvarsler for slipe- og poleringsmaskiner 12

Spesielle sikkerhetsanvisninger.... 12

Symboler 13

TEKNISKE DATA....13

BESKRIVELSE....14

BRUK 14

Montering av støvoppsamling 14

Montering av slipepapir (fig. A, B, C) 15

Slipepapir med borrelåsfeste (189 x 92 mm).... 15

Universalslipepapir (240 x 92 mm) 15

Start.... 15

Slipebevegelse....16

Utskifting av slipesåle 16

Håndtak....16

VEDLIKEHOLD 16

ZASADY BEZPIECZEŃSTWA....18

Montering av dammuppsamling

Montering av slippapper (fig. A, B, C)

ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene eller instruksjonene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene henviser til nettstrømdrevne (med ledning) elektroverktøy eller batteridrevne (ledningsfrie) elektroverktøy.

• Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder øker faren for ulykker.
• Elektroverktøyet må ikke brukes i eksplosiv atmosfære, for eksempel der det finnes brennbar væske, gass eller støv. Elektroverktøy danner gnister som kan antenne støv eller damp.
• Hold barn og tilskuere på avstand når du bruker elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

Strømsikkerhet

• Støpslene til elektroverktøy må passe til stikkontakten. Støpselet må aldri endres på noen måte. Bruk ikke adapterplugger til elektroverktøy med jording. Uendrede støpsler og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå at kroppen kommer i kontakt med jordede overflater, som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt øker hvis kroppen din er forbundet med jord.
• Elektroverktøy må ikke utsettes for regn eller våte forhold. Hvis det kommer vann inn i et elektroverktøy, øker faren for elektrisk støt.
• Behandle ledningen forsiktig. Bruk aldri ledningen til å bære eller dra i elektroverktøyet eller til å trekke ut støpselet. Hold ledningen borte fra varme, olje, skarpe kanter og bevegelige deler. Skadede eller flokete ledninger øker faren for elektrisk støt.
• Bruk en skjøteledning som er beregnet for bruk utendørs hvis elektroverktøyet brukes utendørs. Bruk av skjøteledning som er beregnet for bruk utendørs reduserer faren for elektrisk støt.
• Hvis bruk av elektroverktøy på et fuktig sted ikke kan unngås, må en jordfeilbryter brukes. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, se på det du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Bruk ikke elektroverktøy hvis du er trøtt eller påvirket av medikamenter, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre vernesko, hjelm og hørselvern når forholdene krever det, reduserer faren for personskader.
• Hindre utilsiktet oppstart Kontroller at bryteren står i av-stilling før du kobler verktøyet til strømforsyning og/eller batteripakke, løfter opp eller bærer verktøyet. Hvis du bærer elektroverktøy med fingeren på bryteren eller kobler strøm til elektroverktøy med bryteren på, øker faren for ulykker.

- Pass på rekkevidden. Sørg for at du alltid står stødig og er i balanse. Dette gir bedre kontroll over elektroverktøyet hvis en uventet situasjon oppstår.

- Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

- Hvis utstyret er beregnet for tilkobling av støvavsug eller oppsamlingsinnretning, kontrollerer du at disse innretningene er koblet til og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer forbundet med støvdannelse.

Bruk og pleie av elektroverktøyet

• Utsett ikke elektroverktøyet for makt. Bruk riktig elektroverktøy til arbeidsoppgaven. Riktig elektroverktøy gjør jobben bedre og sikrere i den hastigheten det er konstruert for.
• Bruk ikke elektroverktøyet hvis det ikke kan slås på og av med bryteren. Et elektroverktøy som ikke kan betjenes med bryteren er farlig, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra elektroverktøyet før du foretar justeringer, skifter tilbehør eller lagrer elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet startes ved et uhell.
• Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Elektroverktøyet skal ikke brukes av personer som ikke er kjent med elektroverktøyet og disse instruksjonene. Elektroverktøy er farlige i hendene på ukvalifiserte personer.
• Vedlikehold av elektroverktøy. Kontroller om bevegelige deler er forskjøvet, bøyd eller sitter fast, om deler er brukket eller annet som kan påvirke driften av elektroverktøyet. Hvis elektroverktøyet er skadet, må elektroverktøyet repareres før det brukes. Mange ulykker skyldes dårlig vedlikeholdt elektroverktøy.
• Hold skjæreredskaper skarpe og rene. Riktig vedlikeholdt skjæreverktøy med skarpe skjarekanter setter seg ikke så lett fast, og er lettere å kontrollere.
• Bruk elektroverktøy, tilbehør og verktøybits osv. i samsvar med disse instruksjonene, og ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Hvis elektroverktøyet brukes til andre arbeidsoppgaver enn det er ment for, kan det føre til farlige situasjoner.

Service

- Få service på elektroverktøyet utført av en kvalifisert reparatør som kun bruker originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

Sikkerhetsadvarsler for slipe- og poleringsmaskiner

- Hold elektroverktøyet i de isolerte gripeflatene fordi beltet kan komme i kontakt med sin egen ledning.

Spesielle sikkerhetsanvisninger

• Verktøyet skal kun brukes til tørrsliping.
• Slipestøv kan være helsefarlig. Bruk alltid støvavsug hvis det er tilgjengelig. Bruk alltid støvfiltermaske.
• Bruk vernebriller mot gnister og partikler.

OBS!

• Ikke kast slipestøv på åpen ild – eksplosjonsfare.
• Gnister kan forårsake brannskade. Må ikke brukes i nærheten av brennbare materialer.
• Ikke bearbeid materialer som inneholder asbest.
• Bruk kun tilbehør med borrelåsfeste.
• Støvavsugåpningene i slipepapiret skal ligge omtrent midt på åpningene i slipeputen.
• Ikke trykk for hardt på verktøyet under arbeidet.
• Hvis ledningen er skadet, må den byttes ut av godkjent servicerepresentant eller en annen godkjent fagperson for å unngå fare.
• Verktøyet er kun beregnet for tørrsliping. Med egnet tilbehør kan verktøyet brukes til rengjøring, sliping og polering av glatte og ujevne flater av tre, metall og mineraler. Verktøy og tilbehør må kun brukes på beregnet måte. All annen bruk er forbudt.
• Verktøyet er kun beregnet på privat bruk.

Symboler

Les disse anvisningene nøye før bruk.

Bruk hørselvern.

Bruk vernebriller og åndedrettsvern.

TEKNISKE DATA

Merkespenning	230 V ~ 50 Hz
Nominell inngående effekt	220 W
Nominelt tomgangsturtall	11 000 o/min
Mål, slipesåle	187 x 90 mm
Lydtrykksnivå, LpA	83 dB(A), K = 3 dB
Lydeffektsnivå, LwA	94 dB(A), K = 3 dB
Vibrasjonsnivå	6,7 m/s ^2 , K = 1,5 m/s ^2
Beskyttelsesklasse	II

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL!

Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

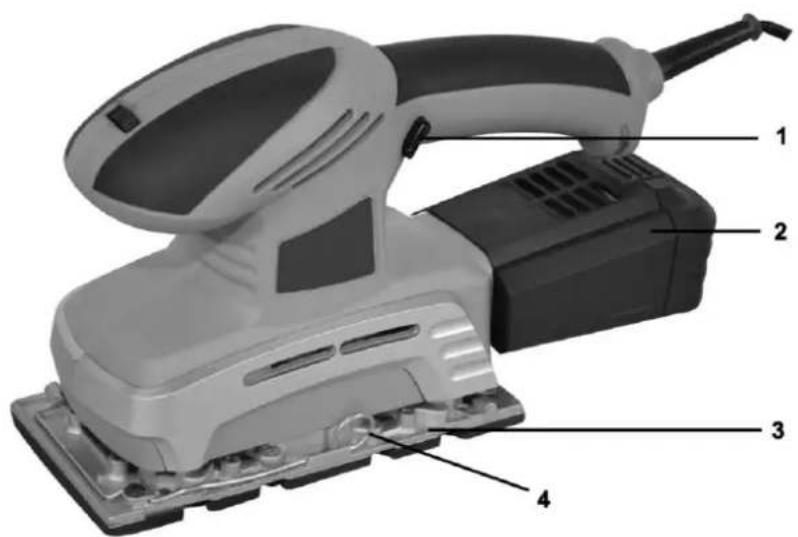

BESKRIVELSE

1. Strømbryter
2. Støvoppsamlingsboks
3. Slipesåle
4. Klemme for slipepapir

BRUK

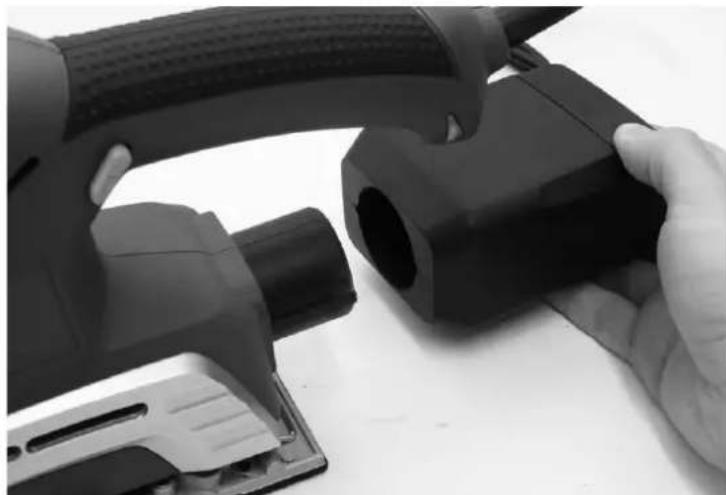

Montering av støvoppsamling

Verktøyet er beregnet for tørrsliping av tre, plast, sparkel og malte flater.

- Trykk på strømbryteren for å starte, slipp for å stoppe verktøyet.

Montering av slipepapir (fig. A, B, C)

- Løft slipepapirklemmene og før slipepapiret inn under dem. Fell ned klemmene.

Slipepapiret holdes fast med borrelåsfeste for enklere utskifting.

• Bare trekk av slipepapiret.
• Trykk det nye slipepapiret fast midt på slipesålen.

Universalslipepapir (240 x 92 mm)

Verktøyet har rektangulær slipesåle. Slipepapiret skal være stramt for best mulig holdbarhet.

• Fell opp slipepapirklemmen (4).
- Før slipepapiret inn under klemmen. Plasser papiret med hullene for støvavsug over hullene i slipesålen.
- Fell ned klemmen.
• Gjenta i den andre enden av sålen.
- Slipepapiret skal være så stramt som mulig.

Grovt slipepapir (grovhet 50) brukes til effektiv sliping, og fint sandpapir (grovhet 120) brukes til finbearbeiding. Det er vanligvis best å begynne med grovt slipepapir og så gå over til gradvis finere papir.

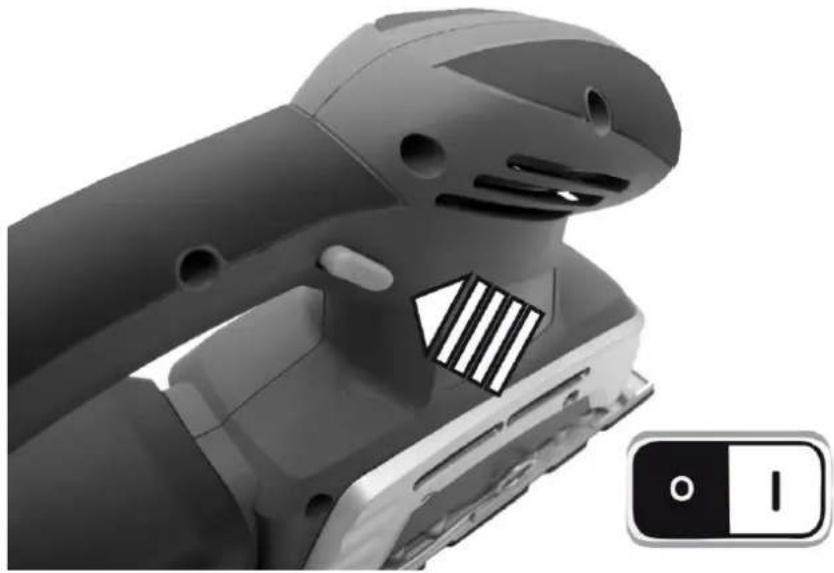

Start

- Trykk på strømbryteren for å starte.

Utskifting av slipesåle

Slipesålen skal byttes når borrelåsfestet er utslitt. Slå av verktøyet og trekk ut ledningen før utskifting av slipesåle.

• Fjern slipepapiret fra sålen.
• Løsne skruene som holder fast slipesålen.
• Fjern sålen.
• Monter den nye slipesålen.
• Trekk til skruene.

OBS! Ikke trykk for hardt på verktøyet. Hardere trykk gjør ikke at arbeidet går fortere, men sliter derimot mer på verktøyet og slipepapiret.

Håndtak

- Verktøyet har to håndtak, ett foran og ett bak. Ha alltid begge hendene på håndtakene til verktøyet under bruk.

TIPS!

• Arbeid med lange, jevne bevegelser for best mulig resultat.
• Hvor fin overflaten blir etter slipingen, kommer an på grovheten til slipepapiret.

VEDLIKEHOLD

• Hold verktøyet rent.
• Ikke bruk etsende rengjøringsmidler.
• Kontroller kullbørstene ved kraftig gnistdannelse.
• Hold støvavsughullene i sålen rene.
• Ikke utsett verktøyet for vann eller annen væske.
• Ikke slip gips, det kan skade apparatet.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.
