Typ	Luftkylare
Modell	TAC-70
Mått (H x B x D)	689 x 279 x 345 mm
Vikt	2.35 kg
Effekt	70 W
Spänning / Frekvens	230 V ~ 50 Hz
Ljudnivå	≤ 55 dB
Timerområde	1 - 8 timmar
Fläkthastigheter	Hög (1350 rpm), Mellan (1150 rpm), Låg (950 rpm)
Luftflöde	350 m³/h
Max lufthastighet	≤ 8.5 m/s
Oscillationsvinklar (Horisontell / Vertikal)	80° / 70°-135°
Vattentankens kapacitet	6.0 L
Dimvolym	1050 ml/h
EER (Energieffektivitetskvot)	≤ 8.0 W/W
Driftstemperatur / Fuktighet	5 °C - 43 °C, RH < 95% (vid 25 °C)
Kylmetod	Avdunstningskylning med vatten och ispack
Funktioner	Fläkt (Normal, Naturlig, Sömn), Kylare/Fuktare, Timer, Oscillation (Horisontell & Vertikal), Fjärrkontroll
Filter	Dubbla filter: dammfilter och kylningsdyna
Ispack medföljer	2 ispack
Garanti	12 månader
Batteri till fjärrkontroll	CR2032 (ingår ej)
Säkerhetsfunktioner	Automatisk avstängning vid låg vattennivå, indikering för rengöring av filter, varning efter över 100 timmars drift

Vanliga frågor - TAC-70 TecLime

Hur ställer jag in timern på TecLime TAC-70?

Tryck på TIMER-knappen upprepade gånger för att välja mellan 1 och 8 timmar. Nedräkningen startar omedelbart. Timern måste aktiveras när enheten är avstängd.

Vad betyder indikatorn 'Rengör filter'?

Efter 100 timmars drift tänds indikatorn Rengör filter. Rengör filtren enligt underhållsinstruktionerna, tryck sedan och håll in knappen Cooler/Humidifier i 5 sekunder för att återställa varningen.

Hur använder jag ispacken?

Frys de två medföljande ispacken helt, placera sedan en eller båda i vattentanken. Det kalla vattnet förbättrar kylprestandan i cirka 4 timmar.

Hur fyller jag vattentanken?

Vrid tanklåsets vred 90° moturs, ta bort tanken, fyll med rent vatten mellan MIN- och MAX-markeringarna, sätt sedan tillbaka och lås vredet.

Kan jag använda kylaren utan vatten?

Ja, du kan använda fläktläge utan vatten. Funktionen Cooler/Humidifier kräver vatten för att fungera.

Hur rengör jag filtren?

Koppla ur enheten, vrid vredet 90° medurs, ta bort kylningsdynan och dammfiltret. Rengör dammfiltret med en mjuk borste, doppa kylningsdynan i diskmedelsvatten, skölj, torka och sätt tillbaka.

Vad gör jag om enheten slutar fungera och piper?

Pipet indikerar låg vattennivå när funktionen Cooler/Humidifier är på. Fyll vattentanken över MIN-markeringen. Kontrollera även om indikatorn Rengör filter är aktiv.

Hur byter jag batteri i fjärrkontrollen?

Öppna batterilocket på baksidan av fjärrkontrollen med ett mynt. Sätt i ett CR2032-batteri med rätt polaritet, stäng sedan locket.

Är TAC-70 säker att lämna utan uppsikt?

Enheten har säkerhetsfunktioner som låg vattenavstängning och en timer. Följ dock alltid säkerhetsvarningarna och koppla ur vid långvarig användning.

Vad är garantiperioden för TecLime TAC-70?

Produkten har en 12-månaders garanti från inköpsdatum mot material- och tillverkningsfel. Spara ditt daterade köpbevis.

BRUKSANVISNING TAC-70 TecLime

1. Speciikation....4

2. Konstruktion ....4

3. Funktioner och egenskaper....5

4. Installation och användning....7

5. Säkerhetsanvisningar 8

6. Rengöring 8

7. Garantivillkor....9

8. Miljöskydd....9

SE Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

Denna produkt är endast avsedd för användning i hushållet. Läs denna bruksanvisning noggrant innan du använder produkten och spara den för framtida behov.

1. Specikaon

Modell nr.	TAC-70
Beskrivning	Luftkylare / fuktare
Spänning / Frekvens	230V~/50Hz
Effekt nominell	70W
Buller	≤ 55 dB
Timer	1-8 tim
Fläkthastighet (v/min ±80)	Hög 1350Medel 1150Låg 950
Max lufthastighet	≤8,5 m/s
Luftlöde	350 m^3 /tim
Oscillationsvinkel	Horizontal 80°Vertikal 70°-135°
Vattenvolym	6,0 l
Fuktvolym	1050 ml/tim
EER	≤8.0 W/W
Arbetsområde	5~43°C RH<95% (25°C)
Vikt	2,35 kg
Mått (LxWxH)	279x345x689 mm

2. Konstrukon

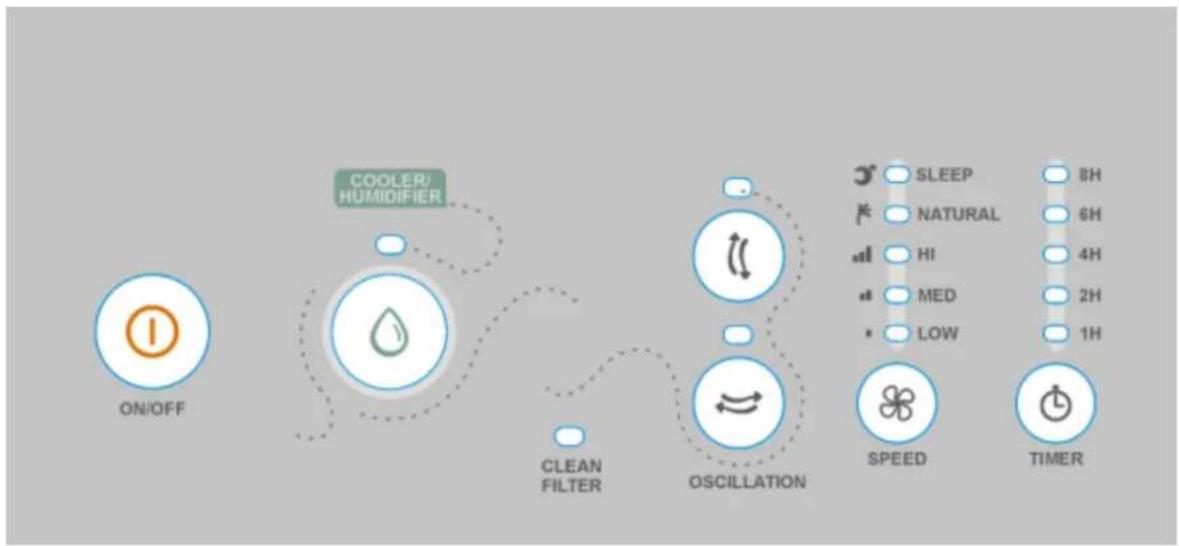

Manöverpanel

Manöverpanel järrkontroll

3. Funkoner och egenskaper

Egenskaper

--Tre läkthastigheter: hög, medelhög och låg;
--Tre vind lägen: Normal, naturliga och sömn-läge;
--Kylning/luftfuktnings funktion
--Timer funktion
--Automatiska svängning från vänster till höger och uppåt-nedåt.
--Fjärrkontroll
--Lättlyttad, står på hjul, svängbara fram
--Lätt utdragbar vattentank, lätta att rengöra
--Avancerad kylplatta, högre effektivitet av indunstning och kyld luft
--Avancerad vattensprayfunktion, bättre kylförmåga
--Dubbla ilter för att samla upp damm och ge ren luft.

Funktioner

ON/OFF

Sätt i nätkabeln i vägguttaget och tryck på ON/OFF. Summern ljuder två gånger och apparaten är nu i stand-by läge. Enbart ON/OFF knappen är aktiv.

För att starta apparaten tryck igen på ON/OFF knappen.

Apparaten startar i "Normal Mode" med medium läkthastighet och går ner till låg hastighet efter 3 sekunder.

Tryck på ON/OFF igen för att stänga av apparaten, summern ljuder en gång.

SPEED

Används för att välja läkthastighet eller läktprogram.

Upprepade tryckningar växlar mellan de olika lägena.

Normal Mode

Välj mellan hastigheterna: Låg Medel Hög

Natural Mode

Apparaten växlar automatiskt mellan de tre hastigheterna med 5 sekunders intervall. Horisontell oscillation startar direkt och vertikal startar efter 10 sek.

Sleep Mode

Apparaten växlar automatiskt mellan de tre hastigheterna med 30 sekunders intervall. Fungerar tillsammans med timer funktion 8H (timmar)

TIMER

Tryck upprepade gånger på denna knapp för att ställa in önskad tid. (1 till 8 tim) En indikatorlampa lyser på vald tid. Nedräkningen börjar direkt.

Timerfunktionen behöver aktiveras när apparaten har varit avstängd.

OSCILLATION

Horisontellt

Tryck på denna knapp för att starta den horisontella swing-funktionen. LED-indikatorn tänds.

Tryck igen för att avsluta funktionen. Indikatorn släcks.

Vertikalt

Luftriktaren öppnar helt (135°) när apparaten startar.

Tryck på denna knapp för att starta den vertikala swing-funktionen. LED-indikatorn tänds. Luftströmmen kommer att pendla mellan 70°-135°.

Genom att trycka igen på knappen kan luftriktaren stannas i valfri vinkel mellan 70°-135°. Luftriktaren stängs när apparaten stängs av.

COOLER/ HUMIDIFIER

Denna knapp startar kyl- och luftfuktarfunktionen. Summern ljuder en gång och LED-indikatorn tänds. Stäng av funktionen genom att trycka en gång till.

OBS! Se till att vattennivån i tanken är över min-strecket för att inte skada vattenpumpen.

Vattenpumpen går i 50 sek. Om vattennivån är för låg stängs funktionen av och summern ljuder för att påkalla uppmärksamhet. Fyll vattentanken.

VARNINGS SYSTEM

Apparaten att sluta fungera efter 100 timmars arbete och "Clean Filter" indikatorn tänds. Rengör iltren enligt anvisningarna och tryck sedan på "Cooler/Humidifier" i minst 5 sek. för att återställa funktionen. Apparaten är nu tillbaka till normal status.

Indikatorn dimmar ner efter 1 min. utan någon åtgärd men tänds upp vid tryck på någon knapp.

4. Installaon och användning

Fylla på vatten

Fyll på vatten före användning av kyl/luftfuktnings funktion.

1. Vrid tankens låsvred 90° moturs och ta ut vattentanken.
2. Lägg märke till Min- och Max-markeringarna i tanken.
3. Håll alltid vattennivån över Min-markeringen för att inte pumpen skall skadas.
4. Vid fyllning av tanken överskrid inte Max-markeringen.
5. Använd alltid rent vatten (dricksvatten)
6. Sätt tillbaka vattentanken och lås vredet

Obs! Vid första användningen kan dofter komma och vattnet missfärgas. Detta försvinner efter en stunds användning.

Kylklampar

Två kylklampar medföljer för att säkerställa kontinuerlig användning. Dessa innehåller en vätska med speciella egenskaper att lagra kyla. OBS, Vätskan är farligt att förtära!

1. Lägg kylklampen i frysen tills den är helt frusen.
2. Lägg den frusna kylklampen i vattenbehållaren, sätt tillbaka tanken och lås vredet. Efter 10 minuter kommer vattentemperaturen att vara lägre än omgivningstemperaturen.
   Detta varar i ca. 4 timmar.

Fjärrkontroll

Öppna batterilocket på baksidan av järrkontrollen. Batteriluckan kan öppnas med ett mynt eller liknande verktyg. Installera ett batteri (typ CR2032, ej bifogat). Stäng sedan batterilocket.

Det inns 7 knappar på järrkontrollen, deras funktioner är samma som tangenterna på kontrollpanelen på apparaten.

Rikta järrkontrollen mot apparaten och tryck på önskad funktion. Räckvidden är ca. 6 meter.

Öppna genom att vrida locket moturs, stäng genom att vrida medurs.

Följ dessa punkter för att säkerställa en bekväm funktion och för att undvika fara orsakat av felaktig användning.

1. Läs alla anvisningar noggrant och spara denna manual för framtida bruk .. Installera luftfuktaren enligt anvisningarna i denna manual.
2. Denna luftfuktare är bara för hushållsbruk bruk. Använd den inte utomhus eller för kommersiella eller industriella ändamål.
3. Om något fel med produkten, ta inte isär och försök reparera apparaten själv. Ta kontakt med försäljningsstället för anvisning av serviceagent. Att ta bort delar eller byta komponenter själv är förbjudet. Skicka den till reparera stationen eller anmäla efter service center, Ta inte isär eller försök ersätta eller reparera delar själv.
4. Ändra inte de vågräta gallren genom att dra i dem. Använd järrkontrollen eller manöverpanelen så att de inte skadas.
5. Hantera inte nätkabel eller stickkontakt med våta händer.
6. Vassa föremål, nälar eller andra metallföremål får inte föras in i luftintag eller luftutsläpp. Risk för elektriska stötar eller skador av luftfuktaren.
7. Spraya inte bekämpningsmedlet eller brandfarliga vätskor runt apparaten.
8. Undvik att låta utblåset vara riktat direkt mot barn en längre tid.
9. Dra inte i kabeln vid frånkoppling av apparaten
10. Se till att kontakten är ren och att den sätts riktigt i uttaget.
11. Om dåliga lukt eller buller uppstår, stäng av och koppla från apparaten.
12. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller motsvarande behörig person för att undvika fara.
13. Nätsladden bör dras så att risken att snubbla över den och riskera slå sönder luftfuktaren undviks. Dra ur kontakten efter användning och lägg undan nätsladden.
14. Vattennivån får inte överskrida max-markeringen. Se också till att nivån är högre än min-markeringen vid användning.
15. När vatten är påfyllt får inte apparaten lutas eller stötas till så att vatten lödar över.
16. Om maskin vält med vatten i, dra genast ur stickkontakten och torka rent. Apparaten kan startas efter att den torkat i 24 tim. Den kan skadas om du inte följer denna anvisning.
17. Koppla ifrån apparaten när den inte används under längre tid.
18. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.
19. Kontrollera att spänning och frekvens stämmer med enhetens speciikation.
20. När produkten inte används under en längre tid bör du dra ur kontakten. Häll av vattnet och torka den att förhindra att vattnet står och blir dåligt. Skydda maskinen mot damm och förvara den på ventilerad och torr plats.

6. Rengöring

Filter

För att undvika igensatta ilter skall dessa rengöras minst varje månad. Inga kemikalier behövs. Dra alltid ur stickkontakten ur vägguttaget före rengöring.

1. Ta av iltren:
2. Gör rent damm-iltret med en mjuk borste.
3. Doppa kylplattan i diskvatten, skölj rent och låt den torka.
4. Sätt tillbaka iltren i omvänd ordning.

Ta av damm-iltret Vrid knappen 90° medurs Ta ur kylplattan

Vattentank

• Ta ut vattentanken, diska ur den och ta bort ev. avlagringar.

Höljet

- Torka av apparaten med en fuktig trasa. Vid behov kan en mild tvållösning användas. Hälla vatten på enheten är strängt förbjudet.

- WARNING: Använd inte starka rengöringsmedel, kemiska rengöringsmedel, lösningsmedel, slipande rengöringsmedel stålull eller skursvampar eftersom de kan skada plastkomponenterna.

• Doppa aldrig apparaten, kabel eller stickkontakt i vatten eller andra vätskor.

Förvaring

- Dra ut strömsladden och linda upp den.

- Kontrollera att kylplatta, filter och vattentanken är rena annars rengör och låt torka innan montering.

- Förvara apparaten på en torr ventilerad förvaringsplats.

7. Garanvillkor

Garantitiden för denna produkt är 1 år från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Följande villkor gäller rörande denna garanti:

1. Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för fölidskador.

2. Garantin förlängs inte i samband med reparationer eller byten av delar som sker inom garantiperioden.

3. Om produkten modiieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.

4. Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar.

5. Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med bruksanvisningen, försummelse eller skadegörelse

6. Köparen står för transportkostnader och ansvarar för eventuella risker i samband med att produkten eller dess delar förlyttas.

För att undvika onödiga kostnader rekommenderar vi att du alltid först läser igenom bruksanvisningen noga. Om denna inte erbjuder någon lösning bör du ta med produkten till återförsäljaren för reparation.

8. Miljöskydd

När apparaten inte längre fungerar måste den kasseras på ett sådant sätt att den skadar miljön i minsta möjliga mån och i enlighet med de regler som gäller i din kommun.
