Produkttyp	Bärbar luftkonditionering
Modell	TPA-2000
Varumärke	TecLime
Kylkapacitet	12 000 BTU/h (ungefär)
Energieffektivitet (EER)	2,6 (ungefär)
Strömförsörjning	115 V / 60 Hz
Strömförbrukning (kyla)	1 150 W (ungefär)
Mått (B x D x H)	18,5 x 14,0 x 27,5 tum (ungefär)
Vikt	55 lbs (ungefär)
Köldmedieyp	R-410A
Luftflöde (hög hastighet)	300 CFM (ungefär)
Ljudnivå (låg/hög)	48 / 54 dB (ungefär)
Täckningsarea	Upp till 400 kvadratfot (ungefär)
Lägen	Kyla, Avfuktning, Fläkt, Sömn
Fläkthastigheter	3 (Låg, Mellan, Hög)
Termostatkontroll	Elektronisk, 64°F - 86°F
Timer	Programmerbar 24 timmar
Fjärrkontroll	Ingår
Automatisk svängning	Ja (vertikal)
Luftfilter	Tvättbart, återanvändbart
Vattenavlägsnande	Självavdunstande (hink krävs i fuktiga förhållanden)
Installation	Fönstersats ingår (max fönsterbredd 48 tum)
Säkerhetsfunktioner	Automatisk omstart, överhettningsskydd
Underhåll	Rengör filtret varannan vecka; töm hinken när den är full
Tillbehör som ingår	Fjärrkontroll, fönstersats, avloppsslang, avgaslang

Vanliga frågor - TPA-2000 TecLime

Hur installerar jag luftkonditioneringen TPA-2000?

Installation innebär att ansluta avgaslangen till enheten och fönstersatsen. Justera fönstersatsen så att den passar ditt fönster, stäng fönstret över satsen och anslut enheten. Se manualen för detaljerade steg.

Varför kyler inte min luftkonditionering?

Möjliga orsaker: smutsigt luftfilter, blockerad avgaslang eller låg köldmedienivå. Rengör filtret och se till att avgaslangen är rak och inte böjd. Om problemet kvarstår, kontakta TecLime support.

Hur ofta ska jag rengöra luftfiltret?

Rengör luftfiltret varannan vecka vid normal användning. Tätare rengöring kan behövas i dammiga miljöer. Ett smutsigt filter minskar effektiviteten.

Har TPA-2000 ett avfuktningsläge?

Ja, den har ett Avfuktningsläge (Dry mode) som fungerar som en avfuktare. Använd det i fuktiga förhållanden utan att behöva kyla luften.

Hur använder jag fjärrkontrollen?

Sätt i två AAA-batterier (ingår ej). Rikta fjärrkontrollen mot enhetens mottagare. Använd knapparna för att: slå på/av, justera temperatur, välja läge, ställa in timer och styra fläkthastighet.

Vad gör timerfunktionen?

Timern låter dig ställa in enheten att slå på eller stänga av efter en angiven fördröjning (1-24 timmar). Tryck på Timer-knappen och använd +/- för att ställa in önskad tid.

Är TPA-2000 energieffektiv?

Den har en ungefärlig EER på 2,6, vilket är standard för bärbara AC:er. För bättre effektivitet, använd Sömnläge (Sleep mode) på natten och håll dörrar/fönster stängda.

Varför läcker vatten från min luftkonditionering?

Vid hög luftfuktighet kan enheten samla vatten i den interna hinken. Töm hinken när indikatorn 'Full' lyser. Se till att enheten står plant och att avtappningspluggen sitter fast.

Kan jag använda en förlängningssladd?

Det rekommenderas inte. Använd ett dedikerat 15-ampers uttag. Om nödvändigt, använd en kraftig 14-gauge sladd som inte är längre än 10 fot. Undvik överbelastning.

Hur högljudd är TPA-2000?

Ljudnivåerna varierar från 48 dB (låg fläkt) till 54 dB (hög fläkt), liknande en konversation eller lätt trafik. Använd Sömnläge för tystare drift på natten.

BRUKSANVISNING TPA-2000 TecLime

1. Speciikation....3
2. Konstruktion....3
3. Installation 4
4. Viktiga säkerhetsregler 5
5. Kontroller och användning....5

Kontrollpanel: 5

Användning....6

1. Dränering......6
2. Felsökning....6
3. Underhåll....7
4. Garantivillkor 7
5. Miljöskydd....7

USER MANUAL (GB) 8

SE Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

Tack för att du valt den här nya modellen portabel luftkonditionering.

Denna produkt är endast avsedd för inomhus användning i hushållet.

Läs denna bruksanvisning noggrant innan du använder produkten.

Spara bruksanvisningen för framtida behov.

1. Specikaon

Modell TecLime TPA-2000

Kylkapacitet 2,05kW

Kylmedel/mängd R410A/400g

Spänning 220-240 V\~, 50 Hz

Effekt in 1020W

Luftlöde 360m³/h

Ljudnivå 55dB(A)

Vikt 25 kg

Mått (BxHxD) 330x433x795 mm

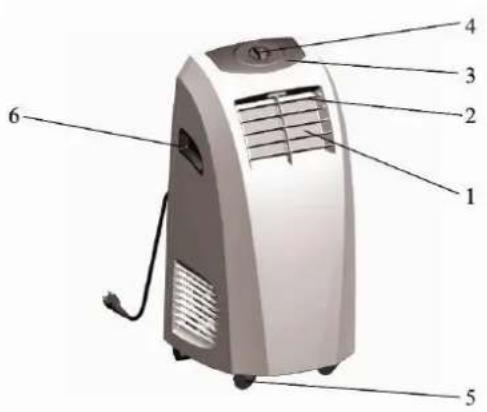

2. Konstrukon

1	Luftutblås		7	Luftutblås
2	Jalusi för riktning av blås		8	Nätkabel
3	Kontrollpanel		9	Stort ilter
4	Manövervred		10	Litet ilter
5	Hjul		11	Dräneringspip
6	Handtag

Tillbehör

Kontrollera att alla tillbehör inns med i paketet och läs anvisningarna för deras användning.

1. Slang för utblås
2. Munstycke
3. Fönsterskena
4. Fönsterskena för munstycke

1

Innan du använder apparaten, låt den stå upprätt i minst 2 timmar.

Placera apparaten så att den har minimum 50 cm fritt utrymme runt om.

Montera slangen

Dra ut en ända på slangen, skruva in den i enheten motsols. Skruva in den till stopp ca. tre varv Anslut slangadaptern till andra ändan av slangen på samma sätt.

Installation av fönster kit

• Öppna fönstret så mycket som behövs och ixera sedan fönsterskenan i fönstret.
  Fönstersatsen kan installeras på de lesta skjutbara och vertikala fönster och är justerbar i längd
• Fäst andra änden av utloppsslangen till fönsterbrickan.

Viktigt!

Längden på utloppsslangen är speciellt anpassad till denna produkts speciikation. Byt inte ut den mot annan slang eller förläng den, det kan orsaka funktionsproblem.

Observera: Böj inte slangen i skarpa vinklar utan försök ha slangen i horisontell position. Använd kortast möjliga längd på slangen. Utloppsluften skall ha så lite hinder som möjligt för bästa funktion.

4. Vikga säkerhetsregler

Läs DESSA noggrant innan du använder apparaten.

• Använd endast apparaten för hushållsändamål och på det sätt som anges i dessa anvisningar. Använd den aldrig för något annat ändamål.
• Använd inte apparaten utomhus och placera den alltid i en torr miljö.
• Kontrollera regelbundet sladden. Använd aldrig apparaten om sladden eller kontakten visar några tecken på skador. Denna produkts sladdlängd har valts för att minska risken för skador. Använd inte apparaten med en förlängningssladd som inte har samma elektriska speciikation som apparaten. Vid tveksamhet rådfråga en kvaliicerad elektriker eller leverantören.
• Håll applikationen borta från varma källor och direkt solljus.
• Stäng alltid av maskinen med strömbrytaren innan du drar ur stickkontakten.
• Koppla alltid ur apparaten innan rengöring eller ändring av några delar av apparaten, samt när den inte används.
• Se till att spänningen på typskylten överensstämmer med nätspänningen. Eventuella fel i hur apparaten ansluts ogiltigförklarar garantin.
• Barn bör hållas under uppsikt så att de inte leker med apparaten.
• Lämna aldrig apparaten utan uppsikt när den används. Stäng av apparaten om du måste gå iväg även för en kort stund.
• Dra aldrig i sladden för att koppla bort eller lytta apparaten.
• Doppa aldrig apparaten i vatten eller annan vätska av någon anledning.
• Håll apparaten borta från vatten eller fettstänk.
• Respektera anvisningarna för rengöring.
• Stoppa inte in vassa metallföremål eller ingrar i öppningar eller svängande fenor av apparaten.
• Reparera aldrig apparaten själv. Alla insatser som görs av en icke-kvalificerad person kan vara farliga. Eventuellt utbyte av nätkabeln måste utföras av en behörig elektriker.
• Använd aldrig tillbehör som inte levererats av leverantören. Detta kan vara farligt och kan skada apparaten.

Särskilda rekommendationer:

• Installera den portabla luftkonditioneringen på en plan plats med ett stort utrymme, utan hinder. Lämna 50cm minsta utrymme mellan enheten och väggen.
• Kontakten ska alltid vara åtkomlig efter installationen.
• Placera alltid apparaten i vertikalt läge, för att kompressorn inte skall skadas.
• Använd inte apparaten i närheten av gas eller andra brännbara vätskor.
• Blockera inte luftutsläppet och inloppsventilationen.
• Använd inte spray (insektsmedel, målning) eller andra brandfarliga produkter nära apparaten då plastdelar kan deformeras. Enhetens elektronik kan också skadas.

Strömkällor

• Kontakten måste vara väl isatt och får inte skadas.
• Anslut inte apparaten med en adapter.
• Sätt i vägguttaget innan du slår på apparaten och tryck sedan på ON/OFF knappen.
  TILLVERKAREN åtar sig inget ansvar vid bristande följsamhet till DESSA INSTRUKTIONER.

5. Kontroller och användning

Kontrollpanel:

1. Avstängd
2. Fläkthastighet (Hög)
3. Fläkthastighet (Låg)
4. Kylning (hög)
5. Kylning (låg)

1. Indikator, Vattentank full
2. Indikator, Spänning på
3. Indikator, Apparaten i funktion

Användning

1. Vredet skall stå på "OFF" innan kontakten sätts i vägguttaget.
2. När kontakten sätt i kommer "POWER" att lysa röd.
3. Vrid kontrollvredet till önskad funktion, "RUN" lyser grön.
4. Stäng av genom att vrida tillbaka till "OFF".

Observera!

Om du stänger av maskinen när den gått på kylning är det inte tillåtet att använda kylningsfunktionen igen inom 3 minuter

6. Dränering

Denna produkt är försett med ett avdunstningssystem. Kondensvattnet används för att kyla kondensorn. Detta förbättrar inte bara kylning, utan sparar också energi för dig.

• Om det blir för mycket kondensvatten i apparaten kommer indikatorlampan "FULL" att lysa och kompressorn kommer att stanna.
• Stäng av maskinen och lytta maskinen till den plats där vattnet kan tömmas, öppna vattenpluggen och töm apparaten. Efter dränering kan du slå på den och apparaten kommer att fungera igen.

7. Felsökning

Reparera inte eller ta isär enheten själv. Felaktig reparation kan sätta inbyggda skyddsfunktioner ur funktion och även orsaka skada för användaren. Garantin på produkten upphör också att gälla.

Fel	Orsak	Åtgärd
Enheten fungerar inte	Ingen strömförsörjning	Kontrollera att spänning inns, starta igen
	Lampan för vattennivå lyser	Tappa ut vattnet
	Timer-off är aktiv	Vänta i 3 minuter och sätt sedan på apparaten igen
Apparaten startar om ofta	Apparaten står i direkt solljus	Dra för gardinerna
	Fönster eller dörr öppen, många människor eller en värmekälla i rummet.	Stäng fönster och avlägsna värmekällan
	Filtren är igensatta	Rengör eller byt luftilter
	Luftintag eller utblås är blockerat	Kontrollera och åtgärda
Hög ljudnivå	Apparaten står inte stadigt	Ställ enheten på hårt jämt underlag
Kompressorn går inte	Överhettingsskydd aktivt	Starta om efter 3 min eller när temperaturen sänkts

Om lösningarna ovan inte fungerar för störningarna, vänligen kontakta service agent för hjälp.

8. Underhåll

Rengöring.

Stäng av enheten och dra ur kontakten före rengöring eller underhåll

Yttre ytor

Rengör höljet med en dammtrasa eller en mjuk fuktig trasa. Använd inte kemiska lösningsmedel (såsom bensen, alkohol, bensin) inte heller några slipande medel. Ytan kan skadas.

Spruta inte vatten på apparaten.

Rengör luftiltren varannan vecka. Om luftiltret är igensatt med damm, kommer effektiviteten att minska.

1. Öppna luftilterlocket uppåt, sedan ta ut luftiltret.
2. Tvätta luftiltret genom att sänka ned den försiktigt i varmt (ca 40 °C) vatten med ett neutralt rengöringsmedel, skölj den och torka den ordentligt på en skuggig plats.

1. Öppna pluggen för dräneringen och töm ut ev. vatten.
2. Kör sedan enheten i Fläkt-läge. Kör i detta läge i lera timmar tills innanmätet torkat.
3. Stäng av enheten och dra ur kontakten.
4. Gör rent luftiltren och sätt tillbaka dem när de torkat.
5. Lossa luftslangen och fönsterbrickan och lägg undan för förvaring.
6. Sätt in enheten i en plastpåse och förvara den på ett torr plats.

9. Garanvillkor

Garantitiden för denna produkt är 1 år från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Följande villkor gäller rörande denna garanti:

1. Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador.
2. Garantin förlängs inte i samband med reparationer eller byten av delar som sker inom garantiperioden.
3. Om produkten modiieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.
4. Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar.
5. Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med bruksanvisningen, försummelse eller skadegörelse
6. Köparen står för transportkostnader och ansvarar för eventuella risker i samband med att produkten eller dess delar förlyttas.

För att undvika onödiga kostnader rekommenderar vi att du alltid först läser igenom bruksanvisningen noga. Om denna inte erbjuder någon lösning bör du ta med produkten till återförsäljaren för reparation.

10. Miljöskydd

När apparaten inte längre fungerar måste den kasseras på ett sådant sätt att den sladar miljön i minsta möjliga mån och i enlighet med de regler som gäller i din kommun.
