BRUKSANVISNING TPA-3500 TecLime

1. Viktiga säkerhetsregler ....3
2. Speciikation....4
3. Arbetsprincip....4
4. Egenskaper....4
5. Konstruktion....5
6. Installation 6
7. Kontroll och inställning....7
8. Dränering....10
   9- Felsökning 10
9. Underhåll 11
10. Garantivillkor....12
11. Miljöskydd 12

SE Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

Tack för att du valt den här nya modellen portabel luftkonditionering.

Denna produkt är endast avsedd för användning i hushållet.

Läs denna bruksanvisning noggrant innan du använder produkten.

Spara bruksanvisningen för framtida behov.

1. Vikga säkerhetsregler

• Apparaten är endast avsedd för inomhusbruk.
• Nätanslutning: Anslut enheten till ett jordat uttag: 220-240VAC, 50Hz.
• Koppla ur nätkontakten före demontering, montering och före rengöring.
• Undvik att vidröra rörliga delar av apparaten.
• Stick aldrig in fingrar, pennor eller andra föremål genom öppningar när nätkontakten är ansluten, speciellt när apparaten arbetar.
• Apparaten är inte avsedd att användas av barn eller personer med nedsatt fysisk eller mental förmåga, om användningen inte övervakas av en person som är ansvarig för deras säkerhet.
• Barn bör hållas under uppsikt så att de inte leker med apparaten.
• Använd inte apparaten för något annat ändamål än den är avsedd.
• Apparaten får inte användas om skyddsgallren inte är fastsatta enligt anvisningarna.
• När nätsladden är skadad måste den bytas av tillverkaren eller dess servicepersonal eller liknande kvaliicerad person för att undvika fara
• Använd inte apparaten med en förlängningssladd om det inte har kontrollerats och testats av en kvaliicerad elektriker eller elektrisk leverantör
• Vid problem kontakta leverantören eller auktoriserad serviceverkstad.
• Luftkonditioneringsapparaten måste alltid förvaras och transporteras upprätt, annars kan du orsaka irreparabla skador på kompressorn. Vid tveksamhet föreslår vi att apparaten får stå i minst 24 timmar innan du börjar använda den.
• Undvik att starta om enheten luftkonditionering om inte 3 minuter har gått sedan den stängs av, annars kan kompressorn skadas.
• Använd aldrig nätkontakten för att starta och stänga av enheten. Använd alltid ON/OFF-knappen som sitter på kontrollpanelen.
• Placera alltid luftkonditioneringen på torr stabil plats.
• Apparaten får inte installeras i tvättstugan.
• Apparaten måste placeras så att kontakten är tillgänglig. Och den skall installeras i enlighet med lokala installationsföreskrifter.
• Täck inte eller begränsa luftflödet från utblås- eller insugsgaller.
• Minsta avständ från möbler och vägg bör vara 50 cm.
• Håll filtren rena. Under normala förhållanden skall filtren rengöras ungefär varje månad. Då iltren avlägsnar luftburna partiklar kan en mer frekvent rengöring erfordras beroende på inomhusluftens kvalitet.
• Ställ först läkthastigheten till högsta fart och termostaten till den kallaste positionen. Reglera sedan ner läkten till låg hastighet och sänk termostaten till en behaglig nivå.

Tips för att spara energi

•

Förslag:

Om du vill få spara effekt föreslår vi att du inte använder kylfunktion när omgivande temperaturen är högre än 35 °C

2. Specikaon

Modell TecLime TPA-3500

Spänning 220-240 V\~, 50 Hz

Ström 3,15 A

Reservation för ändringar. Utförlig speciikation inns på apparatens typskylt.

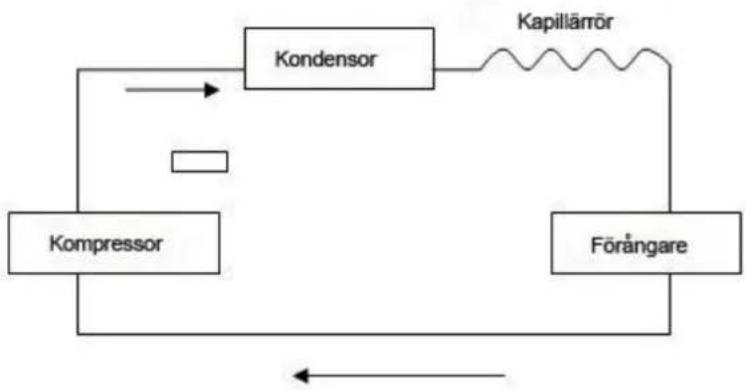

3. Arbetsprincip

4. Egenskaper

- Självavdunstningssystem, ingen vattentank.

- Oval och slimmad design, ser unik och lyxig.

- Utblåsgallret stängs automatiskt när enheten stängs av, förhindrar att smuts kommer in i maskinen.

- LCD-displayen, visar temperatur och status.

- Fjärrkontroll och kontakten kan fästas på baksidan av enheten efter användning, utblåsslang kan fästas på maskinen efter användning.

- Integrerade användarvänliga handtag.

- Universalfäste på baksidan av enheten för att lätt att fästa kontakten och kabel.

- Hög position för anslutning av utblåsslangen, lätt att ansluta.

- På/av timer

- Tre minuter fördröjning för omstart, och några andra skyddande funktioner.

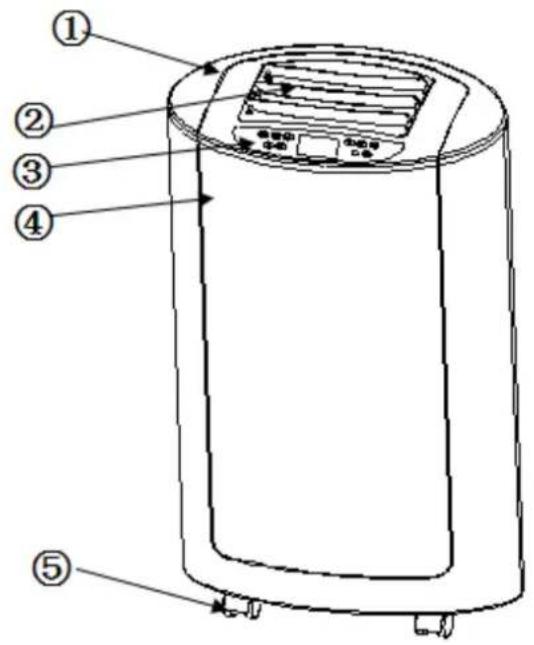

5. Konstrukon

Varning: Innan du använder apparaten, håll den upprätt i minst 2 timmar. Enheten kan enkelt lyttas mellan rummen, men observera följande:

1 Montera slangadaptern

Halvorna trycks ihop enligt bild 1.

Dra ut en ända på slangen, skruva in den i enheten motsols. Skruva in den till stopp ca. tre varv Anslut slangadaptern till andra ändan av slangen på samma sätt.

3 Installation av fönster kit

Öppna fönstret så mycket som behövs och ixera sedan fönsterskivan i fönstret (bild 3,4 nedan). Fönstersatsen kan installeras på de lesta normala och vertikala fönster och är justerbart

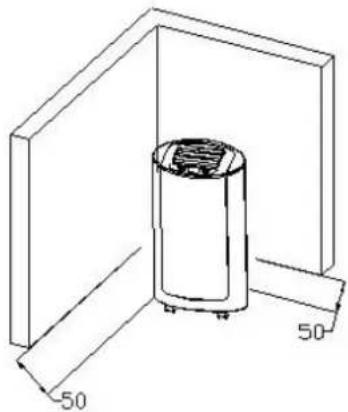

Se till att enheten står upprätt. Enheten bör stå på ett plant golv och med ca. 50 cm från omgivande objekt.

(Bild 5)

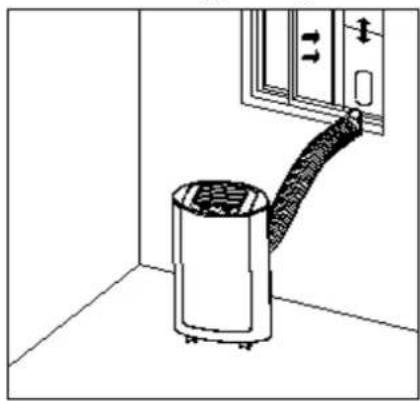

5 Anslutning av slang till fönsterbricka

Fäst andra änden av utloppsslangen till fönsterbrickan. (bild 6, 7)

Längden på utloppsslangen går att variera från 280 mm till 1500 mm som baseras på modellen. Använd inte förlängd slang eller andra slangar. Det kan orsaka fel. Utblåset måste vara väl ventilerat, om inte, kan detta orsaka överhettning.

Observera: Böj inte slangen i skarpa vinklar.(>45°)

7. Kontroll och inställning

Denna portabla luftkonditionering har tre funktioner: kylning, avfuktning och läkt.

Fläkten har tre hastigheter: hög, medium och låg hastighet.

Inställning av temperatur kan göras mellan 18 - 30°C, 24-timmar timer, dräneringsfunktion för kondensvatten, sensor för vatten-nivå.

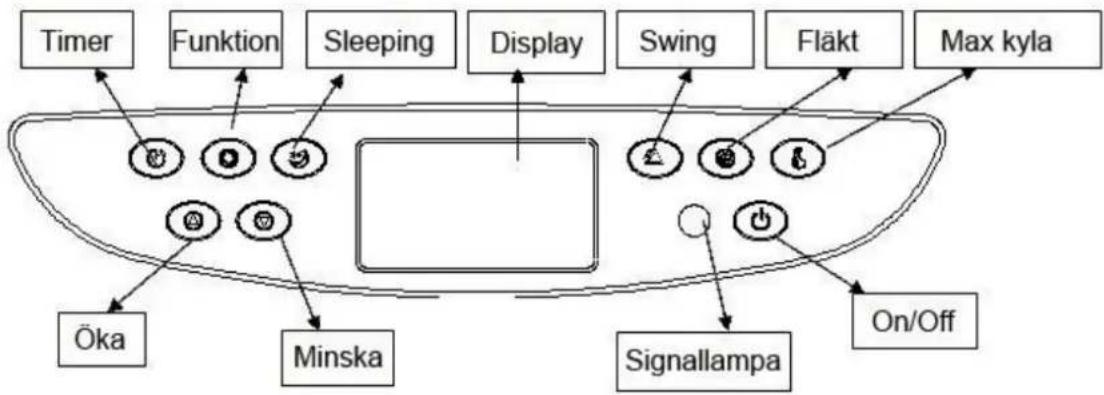

1Kontrollpanel:

Timer Funktion Sleeping Display Swing Fläkt Max kyla Öka Minska Signallampa On/Off

När apparaten kopplas in, hörs en startsignal och enheten är i standby-läge.

Displayen anger temperaturen (intervall: 5 - 35°C). Om omgivande temperatur är över 35°C, kommer skärmen att visa "H". Om temperaturen är under 5°C, kommer den att visa "L" och enheten kommer att gå i viloläge.

[AWDC]	ON/OFF (Till/Från)	När du trycker på denna knapp, kommer kylfunktionen att starta. (Startvärdet är: temperatur 24°C och hög läkthastighet. Tryck igen och apparaten kommer att stängas av och en avstängningssignal hörs.
	Funktion	Tryck på denna tangent för att välja Kyla, Fläkt, eller Avfuktning.
[TXYT]	Fläkt	a) I kyl- och läkt-läge. För varje tryck på knappen växlar läkthastigheten mellan:(hög /mellan /låg )b) Under avfuktning går läkten i låg hastighetc) Vid växling mellan kylning och läkt kommer läkthastigheten inte att ändras.
	Timer(Tidsinställning)	Vid tryck kommer -symbolen att blinka, Displayen visar 24:00, önskad tid ställs in med hjälp av "Up/Down" knapparna. Timmar går att ställa in mellan 1 och 24. Siffran för minuter kan ställas i 10-minutersintervaller (10, 20, 30, 40, 50).Auto-avstängningstimer är endast tillgänglig när enheten är på och auto-starttimer är endast tillgänglig när enheten är avstängd. Efter timern är inställd kommer ikonen fortsätta blinka tills inställd tid är inne. Apparaten kommer inte ihåg tidigare inställningar.
	Öka-Minska	Används till att ställa temperatur och timer.Temperaturen går att ställa in mellan 18 - 30 °C / 64 ~ 86 °F.Om Up och Down trycks in samtidigt växlar temperaturvisningen mellan °C och °F.
	Sleeping (Viloläge)	Vid tryck under kyl-läge går enheten i viloläge och displayen visar. För att återgå trycks knappen igen.
[2003]	Swing	Tryck på knappen för att starta den automatiska svingen, tryck igen för att avbryta.
	Max kyla	Tryck på denna tangent för att välja maximal kyla. Du kan få kyleffekt snabbt på detta sätt när apparaten är i kyl-läge.

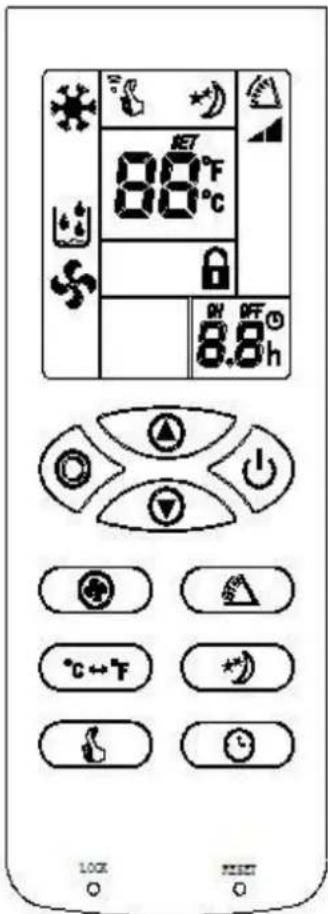

2. Fjärrkontroll

	Till/Från	Tryck på denna knapp för att slå på eller stänga av apparaten
	Funktion	Tryck på denna tangent för att välja kyla, avfuktning, läkt
	Öka	Tryck på denna knapp för att höja temperaturen eller öka tid.
	Minska	Tryck på denna knapp för att sänka temperaturen eller minska tid.
	Fläkt	Tryck på denna tangent för att ställa låg / mellan / hög läkthastighet.
	Swing	Tryck på denna knapp för att starta eller stoppa swing-funktionen.
	Temperatur	Tryck på denna tangent för att välja Celsius eller Fahrenheit.
	Viloläge	Tryck på denna tangent för att aktivera denna funktion. (Endast under kylfunktion)
	Tidur	Tryck på denna knapp för att ställa in tiden. Inom 5 timmar, är tidsintervallet halv timme, från 5 timmar till 24 timmar, är tidsintervallet 1 timme. Inställt värde blinkar 5 ggr bekräftelse.
	Max kyla	Tryck denna knapp i kyl-läge för att få maximal kyl-effekt
	Lock*	Ett tryck på denna låser tangenterna och displayen visar ett lås. Nästa tryck låser upp igen.
	Reset*	Återställning till fabriksinställning (Kyla, hög läkthast., auto swing)

*Lock och Reset måste tryckas med ändan av ett gem eller liknande. Tangentlåset (Lock) förhindrar att gjorda inställningar inte ändras oavsiktligt.

3 Skyddsfunktioner

3.1 Frysskydd:

Vid för låg omgivningstemperatur (under kyldrift) kommer apparaten att stängas av om kopparspiral temperaturen Tp är mindre än 2 °C i över 20 sekunder, kompressorn fortsätter att arbeta i 10 minuter, LCD-display visar "E4".

När temperaturen ökar igen (> 8 °C) återgår apparaten till tidigare läge under förutsättning att tre minuters fördröjning passerat.

3.2, Hög vattennivå:

När vattennivån på bottenplattan blir för hög kommer enheten automatiskt att larma och "P2" kommer blinkar på LCD-skärmen. Töm då ut vattnet ur apparaten enligt avsnittet "Dränering"

3.3 Äterstartsfördröjning

Vid den första påslagningen startar kompressorn på en gång. Vid återstart startar kompressorn först efter 3 minuters fördröjning.

3.4 Låg nivå köldmedium

Under kylning, avfuktning, efter att kompressorn gått i över 10 minuter och om temperaturskillnaden mellan utblås och rumstemperaturen är mindre än 3 °C i mer än 30 minuter, kommer maskinen att visa "E3" (inget köldmedium) på displayen. Kompressorn stängs av och läkten går med låg hastighet. (pil ner/minska – läkten stannar)

3.5 LCD-belysning. Vid tryck på valfri knapp på kontrollpanelen kommer bakgrundsbelysningen på displayen att tändas i 10 sekunder.

8. Dränering

1,1 När vattentanken är full och enheten slutar fungera kan du stänga av enheten och dra ur stickkontakten. Skaka inte eller lytta apparaten då vatten kan läcka ut.

1,2 Använd en vattenbehållare för att tappa ut vattnet från vattenpluggen

1,3 Skruva av locket och dra ur proppen så kommer vattnet att rinna ut till uppsamlingskärlet.

1,4 Sätt tillbaka proppen och skruva på locket igen.

2. Kontinuerlig dränering:

2,1 Skruva av locket och dra ur proppen. (Dränera enligt ovan först)
2,2 Träd på en slang och led den till golvbrunn eller liknande.
2.3Använd inte kontinuerlig dränering vid kyldrift då apparaten har ett självavdunstningssystem som förbättrar kyleffekten.

9- Felsökning

Reparera inte eller ta isär enheten själv. Felaktig reparation kan sätta inbyggda skyddsfunktioner ur funktion och även orsaka skada för användaren. Garantin på produkten upphör också att gälla.

Fel	Orsak	Åtgård
Enheten fungerar inte	Ingen strömförsörjning	Kontrollera att spänning inns, starta igen
	Vattenivålampa lyser	Tappa ut vattnet
	Timerfunktion är aktiv	Avbryt Timerfunktion
	Rumstemperatur för hög eller för låg	Omgivningstemperatur bör vara mellan 7-40°C
Apparaten verkar inte fungera	Apparaten står i direkt solljus	Dra för gardinerna
	Fönster eller dörr öppen, många människor eller en värmekälla i rummet.	Stäng fönster och sätta på en annan luftkonditioneringen
	Filtren är igensatta	Rengör eller byt luftilter
	Luftintag eller utblås är blockerat	Kontrollera och åtgärda
	Rumstemperaturen är lägre än inställd temperatur	Ändra inställning av temperatur
Hög ljudnivå	Apparaten står inte stadigt	Ställ enheten på hårt jämt underlag
Kompressorn går inte	Överhettningsskydd aktivt	Starta om efter 3 min eller när temperaturen sänkts
Fjärrkontrollen fungerar inte	Avståndet är för långt	Använd järrkontrollen i närheten av apparaten och rikta den mot utblåsgallret
	Kontrollpanelen har inte fått signal från järrkontrollen
	Batterierna är slut	Byt batterierna i järrkontrollen
E1 på LCD	Kapillärtemperatur är onormal	*Kontrollera temperaturgivare eller relevant krets
E2 på LCD	Rumstemperatur är onormal	*Kontrollera rumsgivare eller relevant krets
E3 på LCD	Inget eller för lite köldmedium	*Kontrollera läckage, svingar, pump, ladda köldmedium enligt typskylt
E4 på LCD	Frostskydd aktivt	Väntar på avfrostning, återställs automatiskt
P2 på LCD	Vattennivå för hög inne i apparaten	Tappa ut vattnet
F1 på LCD	Högtryck skydd (endast för USA)	Återställs automatiskt när trycket gått ner

Om lösningarna ovan inte fungerar för oroligheterna, vänligen kontakta med särskild service agent för hjälp.

* Skall åtgärdas av auktoriserad servicetekniker

10. Underhåll

Rengöring.

Stäng av enheten och dra ur kontakten före rengöring eller underhåll

Yttre ytor

Rengör höljet med en dammtrasa eller en mjuk fuktig trasa. Använd inte kemiska lösningsmedel (såsom bensen, alkohol, bensin) inte heller några slipande medel. Ytan kan skadas.

Rengör luftiltren varannan vecka. Om luftiltret är igensatt med damm, kommer effektiviteten att minska.

1. Dra ut övre och nedre iltren enligt nedanstående bilder
2. Tvätta luftiltren genom att nedsänka det försiktigt i varmt (ca 40 °C) vatten med ett neutralt rengöringsmedel, skölj och låt torka noga på en skuggig plats.
3. Sätt tillbaka iltren när de torkat.

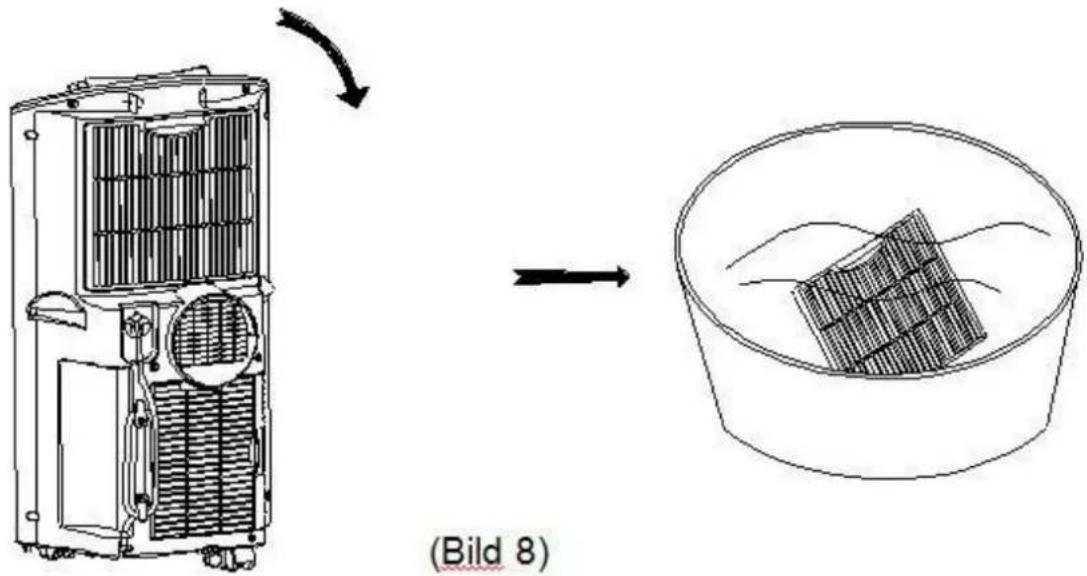

Öppna gallren enligt pilen

(Bild 8)

OBS! Aktivt kolilter (tillbehör) kan inte rengöras utan skall bytas var 3-4 vecka beroende på användningsmiljö.

Efter säsongen:

1. Öppna pluggen för dräneringen och töm ut ev. vatten, kör sedan enheten i Fläkt-läge och tryck på knappen i 5 sekunder till låg läkthastighet. Kör i detta läge ca en halv dag tills innanmätet torkat.
2. Stäng av enheten och dra ur kontakten.
3. Linda upp nätkabeln bak på apparaten och fäst stickkontakten.
4. Lossa luftslangen och fönsterbrickan och lägg undan för förvaring.
5. Sätt in enheten i en plastpåse och förvara den på ett torr plats.
6. Ta ur batterierna från järrkontrollen och säkert behålla dem.
   OBS! Alla tillbehör kan hakas fast på baksidan av enheten.

11. Garanvillkor

Garantitiden för denna produkt är 1 år från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Följande villkor gäller rörande denna garanti:

1. Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador.
2. Garantin förlängs inte i samband med reparationer eller byten av delar som sker inom garantiperioden.
3. Om produkten modiieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.
4. Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar.
5. Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med bruksanvisningen, försummelse eller skadegörelse
6. Köparen står för transportkostnader och ansvarar för eventuella risker i samband med att produkten eller dess delar förlyttas.

För att undvika onödiga kostnader rekommenderar vi att du alltid först läser igenom bruksanvisningen noga. Om denna inte erbjuder någon lösning bör du ta med produkten till återförsäljaren för reparation.

12. Miljöskydd

När apparaten inte längre fungerar måste den kasseras på ett sådant sätt att den skadar miljön i minsta möjliga mån och i enlighet med de regler som gälleri din kommun.
