Classic Sport - Barnvagn Emmaljunga - Gratis bruksanvisning och manual

Produkttyp	Barnvagn (sulky/sovvagn)
Märke	Emmaljunga
Modell	Classic Sport
Åldersintervall (sittdel)	6 månader till 3 år
Åldersintervall (liggdel)	0 till 6 månader (kan inte sitta utan stöd, rulla över eller trycka sig upp)
Max barnvikt (sittdel)	15 kg
Max barnvikt (liggdel)	9 kg
Liggdel yttermått (City Carrycot)	795 mm x 430 mm
Seltyp	5-punktssel med axelvaddar
Fjädring	Justerbar (E.A.S.T.): 3 lägen (Mjuk, Medium, Hård)
Handtagsjustering	Höjdjusterbar (tryckknappar på insidan av handtaget)
Sittdelsriktning	Vändbar (framåt- eller bakåtvänd)
Ryggstödslägen	4 lägen (inklusive helt nedfällt)
Fotstödslägen	2 lägen (horisontellt och ner)
Bromstyp	Parkeringsbroms (fotmanövrerad, låser bakhjulen)
Hjul	4 avtagbara hjul (pneumatiska däck, lufttryck angivet på däcket)
Ingående tillbehör	Sittdel, sufflett, regnskydd, främre tygdel, fotstödstyg, axelvaddar; tillval City Carrycot
Max last shoppingbricka	5 kg
Tyggvård	Handtvätta sittdelens tyg och sufflett i ljummet vatten; maskintvätta inte; dropptorka; skinnimitation: torka av med mild tvål
Chassismörjning	Var tredje månad: rengör och smörj axlar och fjädring med vaselin eller motorolja
Standarder	DIN EN 1888:2003 + A1:2005 + A2:2005 + A3:2005, EN 1466:2008
Rekommenderad ålder för sittdel	Inte lämplig under 6 månader; barnet måste kunna sitta utan stöd
Varningar	Ej för löpning eller skateboard; använd alltid selen; lämna aldrig barnet utan uppsikt; kontrollera låsanordningar

Vanliga frågor - Classic Sport Emmaljunga

Hur fäster jag hjulen på chassit?

Ta bort plastskydden från axlarna. Kontrollera att parkeringsbromsen inte är aktiverad. Tryck in frigöringsknappen på hjulnavet, skjut hjulet helt på axeln, släpp knappen och dra hjulet mot dig tills det klickar. Upprepa för alla fyra hjul. Dra alltid i hjulnavet för att verifiera säker fastsättning.

Vad är maxvikten för sittdel och liggdel?

Sittdelen är lämplig för barn upp till 15 kg (cirka 3 år). Liggdelen (City Carrycot-tillbehör) kan bära ett barn upp till 9 kg och är avsedd för spädbarn som inte kan sitta utan stöd, rulla över eller trycka sig upp på händer och knän.

Hur justerar jag fjädringen?

Den justerbara E.A.S.T.-fjädringen har tre lägen: Mjuk, Medium och Hård. Dra den grå fliken utåt, vrid på ratten tills den grå knappen låses i önskat läge (1, 2 eller 3), och upprepa på andra sidan. Justera endast när chassit är ihopfällt för att undvika slitage. Båda sidorna måste ställas in på samma läge.

Kan sittdelen vändas i båda riktningarna?

Ja, sittdelen är vändbar. Den kan fästas framåt- eller bakåtvänd. För att fästa, tryck Easy Fix-fästena i mottagarna tills de klickar. För att lossa, kläm ihop Easy Fix-greppen under armstöden och lyft sittdelen rakt upp.

Hur rengör jag tygdelarna?

Handtvätta sittdelens tyg och sufflett i ljummet vatten med mild flytande tvål. Dropptorka helt utfälld. Maskintvätta inte. För skinnimitation, rengör med en droppe mild diskmedel och torka med en fuktig trasa. Madrassen kan maskintvättas i 40°C, men forma om fiberfyllningen. Ta bort tyget före tvätt.

Är vagnen lämplig för löpning eller skateboard?

Nej, manualen varnar uttryckligen: Denna produkt är inte lämplig för löpning eller skateboard. Den är endast avsedd för normal gång.

Hur fäller jag ihop chassit?

Aktivera parkeringsbromsen, justera ryggstödet upprätt, fäll suffletten framåt. Dra båda huvudlåsanordningarna på varje sida mot dig längs ramen, lyft säkerhetsfästet och fäll handtaget framåt. För en mer kompakt hopfällning, ta bort hjulen genom att trycka på hjulnavets frigöringsknappar. Torka av axlarna innan du sätter tillbaka dem.

Vad är maxlasten för shoppingbrickan?

Shoppingbrickan kan hålla maximalt 5 kg. Placera tyngre föremål i mitten för att bibehålla stabiliteten. Föremål får inte sticka ut över sidorna för att undvika att fastna i ekrarna.

Kan jag använda liggdelen på ett stativ?

Nej, manualen anger: Använd aldrig denna liggdel på ett stativ. Den ska endast användas på Emmaljunga-chassit eller enligt anvisningarna.

Hur ofta ska jag smörja chassit?

Det rekommenderas att smörja hjulaxlar och fjädringssystem var tredje månad. Rengör axlarna med en trasa innan applicering av vaselin eller motorolja.

BRUKSANVISNING Classic Sport Emmaljunga

OBSERVERA! Denna produkt är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg.

WARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines.

WARNING! Liggelen / liften är endast avsedd för ett bam som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt av barnet: 9 kg.

WARNING! Använd aldrig liggdelen / liften på en stativ. Den yttre längden / bredden av City korgen är 795 mm / 430 mm. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

SSE INSTRUKTIONER OMHYGGELIGT F∅R BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT SIKKERHED KAN PÅVIRKES HVIS DU IKKE F∅LGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Innehållsförteckning

Avsnitt

Kartongens innehåll 3

Emmaljungas originaltillbehör.... 3

Viktig säkerhetsinformation 4-7

Hur du använder chassit.... 9-10

Hur du använder sittdelen 14-15

Montering & Användning av City Carrycot 16-17

Skötsel och underhåll 18-19

Service dokumentation 20

Leverans kontroll 21

Service kontroll....22

VIKTIGT

I manualen används beteckningen City Carrycot för City korgen/liggdelen

Kartongens innehåll

Classic Sportvagn

1 st. sittdel med 5-punktssele
1 set axelvaddar för sele
1 st. hopfällt chassi med varukorg
1 st. instruktionsmanual
1 st. sufflett
1 st. sittdelsklädsel
1 st. fotstödssklädsel
1 st. frambågsskydd
4 st. hjul
1 st. regnskydd

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn finns i vår katalog och hos våra auktoriserade återförsäljare.

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

WARNING Lämna aldrig barnet utan uppsikt.

WARNING Säkerställ att all fällmekanism är låst innan användning.

WARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt.

WARNING Låt inga barn leka med denna produkt.

WARNING Använd en säkerhetssele så fort barnet kan sitta självständigt.

VARNING Sitsen är inte avsedd för barn under 6 månader.

WARNING Använd alltid säkerhetsselen.

WARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt lästa innan användning.

WARNING Denna produkt är inte avsedd för joggning, skating/inlines.

WARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

WARNING Det kan vara farligt att lämna barnet utan uppsikt.

VÄRNING Använd ingen madrass som är tjockare än 45mm.

WARNING All sorts last som fästes på styret påverkar vagnens stabilitet.

VÄRNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen.

Viktig säkerhetsinformation

forts. från föregående sida:

Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

WARNING Följ tillverkarens instruktioner.

WARNING Bromsa alltid vagnen när du parkerar den.

WARNING Lämna inte barnen utan uppsikt.

WARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

WARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall:

WARNING Bromsa alltid vagnen när den parkeras.

WARNING Lämna inte barnen utan uppsikt.

WARNING Spänn alltid fast barnet i säkerhetsselen.

WARNING Transportera inte ytterligare barn eller väskor i vagnen.

VÄRNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

WARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

WARNING Använd inte korgen efter att barnet kan sitta självständigt.

WARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

WARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

WARNING Låt inte barn leka utan uppsikt i närheten av korgen.

VÄRNING Använd inte korgen om någon del är trasig, skadad eller saknas.

WARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren.

WARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av korgen.

WARNING Inspektera regelbundet handtagen och botten på korgen efter tecken på eventuella skador eller förslitningar.

Viktig säkerhetsinformation

forts. från föregående sida:

WARNING Använd aldrig korgen på ett stativ.

WARNING Lämna inte barnet utan uppsikt.

WARNING Använd endast korgen på ett fast, horisontellt, plant och torrt underlag.

Varningstext enligt EN 1466:2004+A1:2007

• Barnets säkerhet är ditt ansvar.
• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Korgen får endast användas för transport av ett barn i åldern 0 till 6 månader upp till en vikt av maximalt 9kg. Produkten är inte lämplig för ett barn som kan sitta självständigt, rulla runt eller stödja sig på knä eller händer.
• Med lift (originaltillbehör) kan vagnen användas från födseln.
• Classic sportvagn skall endast användas tillsammans med en City Korg eller en Type A sittdel.
• Följ skötsel- och underhållsinstruktionerna.
• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.
• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.
• Maxvikt för ett barn på en eventuell ståbräda, 20kg.
• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.
• Placera inga föremål på suffletten. Använd aldrig vagnen utan sufflett.
• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.
• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.
• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.
• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.
• Parkera aldrig vagnen i en backe eller på lutande underlag.
• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.
• Använd aldrig produkten om någon del är defekt eller skadad.
• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.
• Ta alltid ur barnet innan vagnen fälls.

Viktig säkerhetsinformation

forts. från föregående sida:

• Lägg inte i ytterligare madrasser i korgen och använd endast den madrass som levererades med produkten eller annan madrass rekommenderad av Emmaljunga.
• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.
• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufflett.
• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.
• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.
• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.
• Använd aldrig liggdelen på ett stativ.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.
• Sittdel eller liggdel får inte användas som bilbarnstol.
• Lämna alltid korgens bärselar utanför korgens sidor vid användning.
• Den yttre längden / bredden av City korgen är 795 mm / 430 mm.
• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.
• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

- Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

VIKTIGT

- Axlarna är infettade och kan lämna märken på textilier.

WARNING

- Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

2

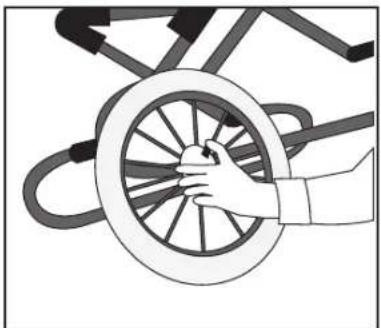

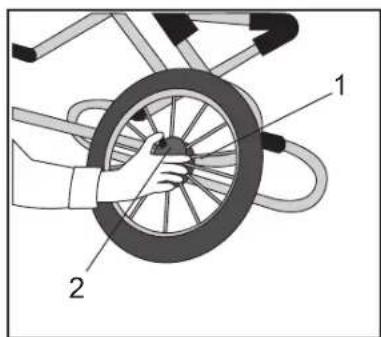

- Se till att bromsen är i uppfällt läge. Tryck på navkapselns (1) frigöringsknapp (2), skjut in hjulet på axeln så längt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats.

WARNING

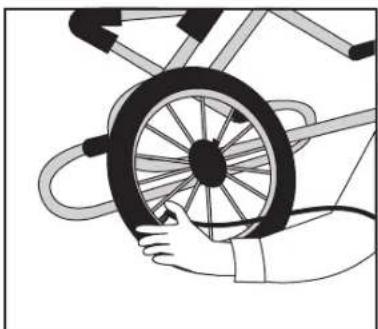

- Kontrollera att hjulet sitter fast ordentligt och inte går att dra av axeln.

Upprepa samma procedur för alla fyra hjulen.

3

WARNING

- Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

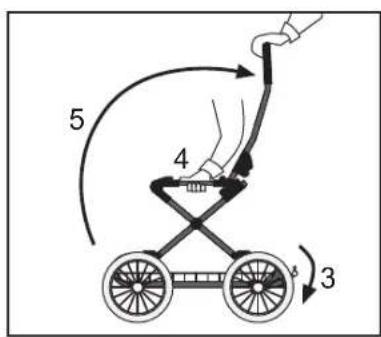

- Bromsa vagnen (3). Fäll upp chassit genom att dra i styret (4) medan du håller emot på chassits sida (5).

4

WARNING

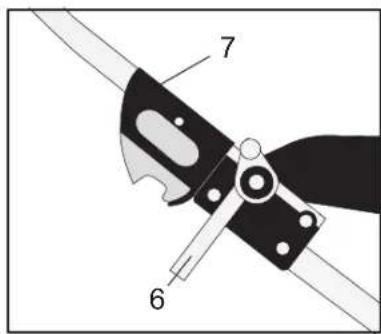

- Chassilåsen (7) måste klicka in i låst läge.

- Säkerhetsbygeln (6) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (7) inte är i låst läge.

WARNING

- Kontrollera alltid, innan du använder vagnen, att båda chassilåsen (7) är i låst läge eftersom vagnen annars kan vara farlig att använda.

Hur du använder chassit

1

Hur du använder den ställbara fjädringen E.A.S.T.

Det ställbara fjädringssystemet gör att du kan välja fjädringshårdhet allt eftersom barnets vikt ökar. Även bra vid olika typer av körunderlag.

- Fjädringen går att justera i tre lägen.

1. Mjuk

2. Medel

3. Hård

WARNING

- Ta ur barnet ur vagnen innan du justerar fjädringen.

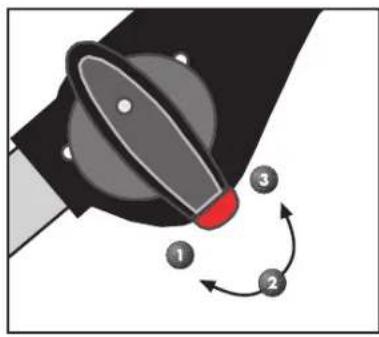

- Justera fjädringen genom att dra ut det gråa låset (1) och vrid vredet så att det gråa låset går i något av hålen 1, 2 eller 3. Upprepa på andra sidan chassit - kontrollera att samma låsläge används på båda sidor.

VIKTIGT

- Justera fjädringen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

WARNING

- Fjädringen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

- Se noga till att det gråa låset är ordentligt intryckt i hålet, annars fyller inte fjädringen sin rätta funktion.

3

4

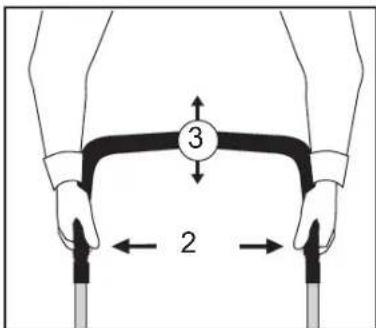

Hur du justerar höjden på styret

- Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (2). Håll knapparna intryckta och ställ därefter styret i önskat läge (3).

- Behöver du pumpa däcket använder du en luftpump med adapter för bil.

- För lufttryck se märkning på däcket.

- Däcken är monterade för hand. Eventuell ojämn gång kan man lätt justera genom efterjustering (släpp ut luften och dra däcken rätt).

- Genom ozonpåverkan och UV-strålning kan däcken få små torr sprickor. Det påverkar inte vagnens köregenskaper och säkerhet och är ingen reklamationsgrund.

WARNING

- Undvik att köra på skarpa kanter eller över underlag med t.ex. glasskärvor då däcket kan punkteras.

- För att uppnå optimala köregenskaper och undgå punktering, skall lufttrycket vara korrekt. Kontrollera därför lufttrycket med jämna mellanrum. (se märkning på däcket).

Hur du använder chassit

5

Använda parkeringsbromsen

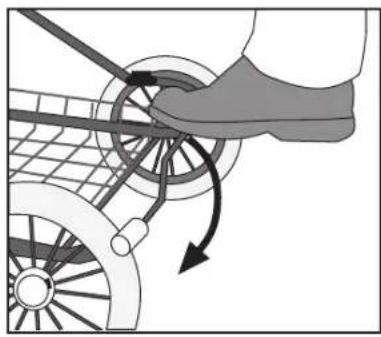

• Bromsa vagnen genom att trycka ned parkeringsbromsen med foten.
• Lossa bromsen genom att lyfta den uppåt.

WARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned parkeringsbromsen.
  • Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.
• Parkera aldrig vagnen i en backe.

6

- Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

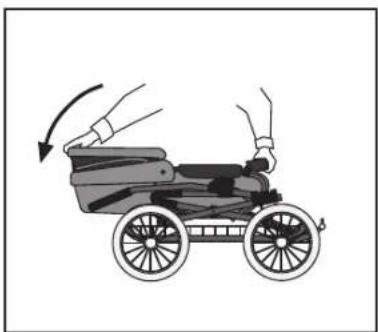

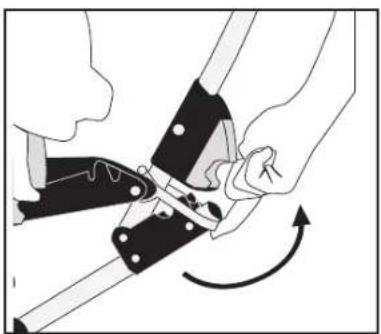

Fälla ihop chassit

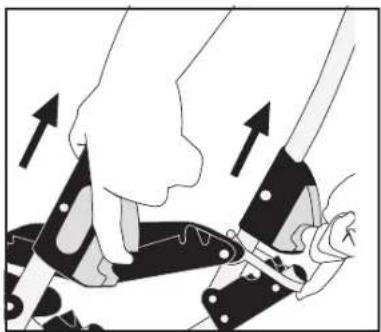

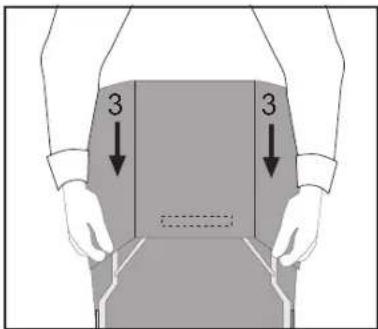

- Fäll ihop chassit genom att dra de två chassilåsen (ett på varje sida) uppåt.

7

- Lyft säkerhetsbygeln och fäll handtaget framåt.

8

- Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och sedan dra av hjulen.

VIKTIGT

- Torka av smuts från axlarna innan du sätter på hjulen igen.

Montera sittdelen och 5-punktsselen

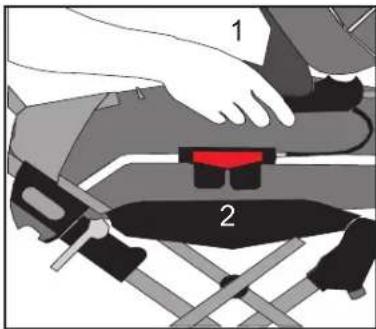

- Tryck in rygglägesspärren (1). För upp ryggstödet till sitt översta läge (2).

2

- Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggficka (3) över sittdelens ryggstöd.

3

• Trä axelbanden (4) genom hålen i klädselns rygg.
• Trä midjebanden (5) genom hålen i klädselns sits.
• Trä grenbanden (6) genom hålen i bas och sittdel.

4

• Trä axelvaddarna (7) över de två axelbanden (gäller ej Smart). Fäst axelbanden i midjebanden med snäpplåset (8).
• Kontrollera att båda midjebanden sitter stadigt i båda D-ringarna - en på varje sida om sittdelen.

- Se till att klädselns ryggficka är nerdragen så långt det går över ryggstödets ram.

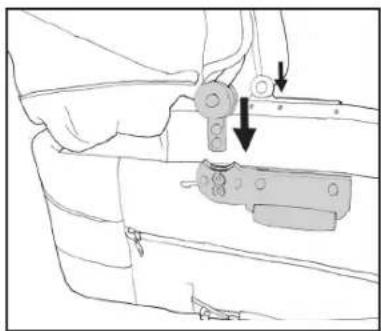

WARNING

- Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

6

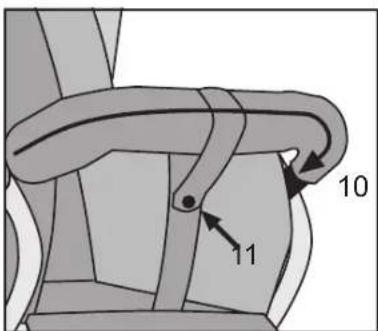

- Tryck fast båda tygarmstöden över sittdelens sidor.

7

- Trä fotstödets ficka (9) över fotstödet och tryck fast tryckknapparna genom hålen i bottenplattan. - Fotstödsklädseln är vändbar.

WARNING

• Låt aldrig barnet/barnen stå på fotstödet!

8

Montera frambågsskyddet

- Trä frambågsskyddet (10) över frambågen och dra åt blixtlåset. - Tryck fast grenbandet (11) runt frambågsskyddet.

• Tryck in de båda insticksdelarna, ett på varje sida om suffletten, i plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på plats.
• Knäpp sedan fast suffletten med tryckknapparna på båda sidorna.

10

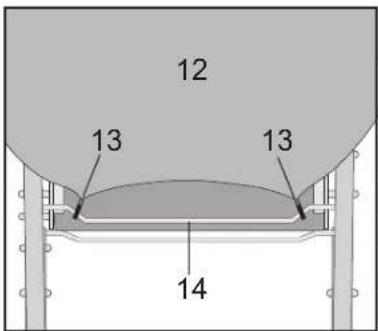

• Fäst sufflettpåsens (12) båda plastkrokar (13) på metallstången (14).
• Modeller med tryckknappar på sufflettpåsen: Tryck fast de båda tryckknapparna på sufflettens nederkant på ryggstödets baksida.

VIKTIGT

- Suffletten ska alltid vara monterad när vagnen används och tryckknap parna / krokarna ska alltid vara fasttryckta.

11

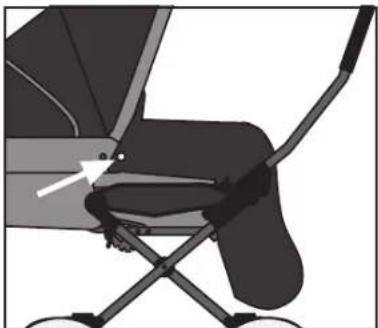

- Trä fotsacken över fotstödet mot sufflettens framsida. Fäst den med de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

- Suffletten får inte fällas ned när fotsacken är fastknäppt vid suffletten.

Hur du använder sittdelen

1

2

3

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (1) och tryck ner Easy Fix fästet i beslagen på båda sidorna (2) så att den låser sig med ett "klick".
• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (1) på båda sidorna samtidigt och lyft överdelen uppåt.
• Sittdelen kan sättas fast i båda färdriktningarna.

WARNING

• Låt aldrig något barn finnas i vagnen då den fälls upp / ned.
• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.
• Lyft aldrig i överdelen när den är monterad på chassit

Justera 5-punktsselen

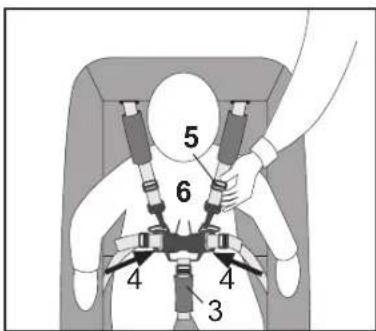

• Placera grenbandet (3) mellan barnets ben och upp mot midjan. Trä in midjebanden (4) i selens lås tills de "klickar" på plats. Kontrollera att midjebanden är fastspända.
• Justera alla banden med hjälp av glidspännet (5).
• Du lossar axel- och midjebanden genom att trycka på knapparna (6) mitt på selens lås.
  I änden på vardera midjeband finns det fästpunkter för en separat sele som uppfyller BS 6684.

WARNING

- Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastspänd i vagnens D-ringar

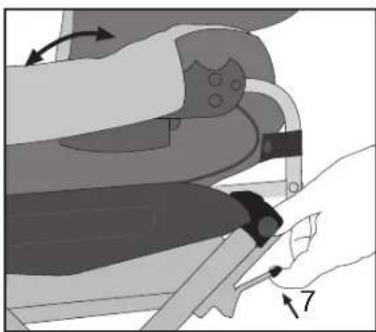

Justera ryggstödet (bild 3)

• Höja ryggstödet: Res ryggstödet till önskat läge genom att trycka det uppåt.
• Sänka ryggstödet: Tryck in rygglägesspärren (7) och fäll ryggstödet till önskat läge.

WARNING

- Kontrollera att ryggstödet är låst i ett av sina fyra lägen genom att trycka ryggstödet bakåt tills det läser i ett av lägena.

Justera suffletten

• Justera suffletten genom att varsamt dra framkanten framåt/bakåt till önskat läge.
• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i suffletten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna

VIKTIGT

• Lyft aldrig sittdelen genom att hålla i suffletten.
• Lyft aldrig i överdelen när den är monterad på chassit.

WARNING

- Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet kan ställas in i två lägen. Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren vid sidan av fotstödet och dra fotstödet utåt och neråt.
• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.
• Försäkra er om att fotstödet låst sig i önskat läge före användning.
  • Fotstödsklädseln är vändbar

WARNING

- Låt aldrig barnet/barnen stå på fotstödet.

Hur du använder sittdelen

6

Fälla ihop sittvagnen

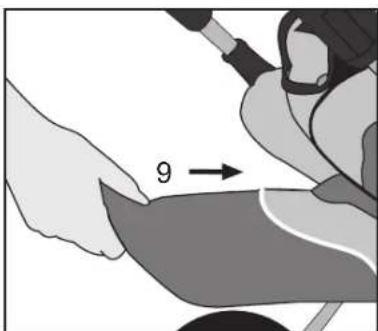

- Bromsa vagnen. Ställ in ryggstödet i upprätt läge (9). Fäll ned suffletten mot sittdelens frambåge (10). Justera fotstödet till ett något uppvinklat läge.

WARNING

- Det får inte finnas något barn i vagnen när den fälls ner eller upp.

7

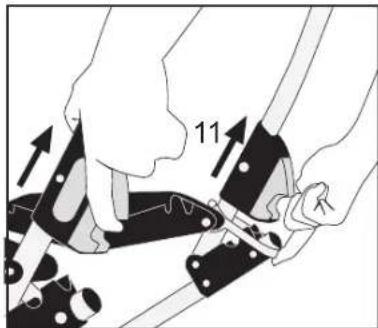

- Fäll ihop chassit genom att dra de två chassilåsen/krokarna (11) (en på var sida) uppåt.

Observera!

Sittdelen ej med på bild för att göra bilden tydligare.

8

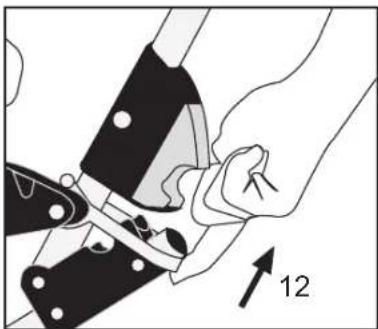

- Lyft upp säkerhetsbygeln (12) och fäll handtaget framåt.

VIKTIGT

- Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

Observera!

Sittdelen ej med på bild för att göra bilden tydligare.

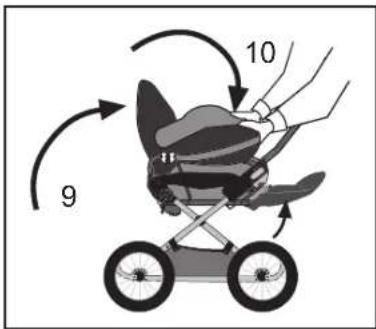

9

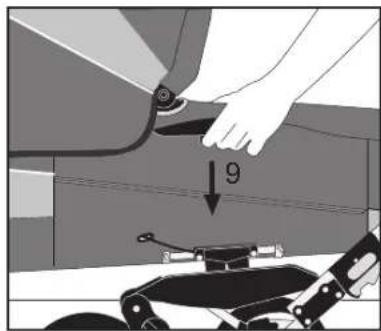

- Fäll först ned ryggstödet från upprätt till helt nedfällt läge. Tryck därefter suffletten mot ryggstödet.

- Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

VIKTIGT

- Torka av smuts från axlarna innan du sätter på hjulen igen.

Användning av Regnskydd

- Regnskyddet monteras genom att du drar över regnskyddet över suffletten och ligg- eller sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.

- Använd det regnskydd som medföljer vagnen.

- Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

- Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

Montering och användning av

City Carrycot (Tillbehör till Classic Sportvagn)

1

Montering av liggdelen

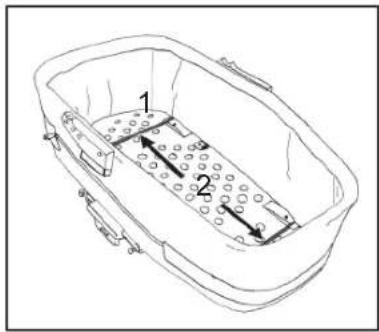

- Ta bort plastpåsen från madrass och klädsel. Skjut in metallstöden (1) mot bottnen (2).

Bottenplattan är gjord i trä.

WARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.
• Kontrollera att de båda metallstöden sitter fast så att vagnens stabilitet och säkerhet inte äventyras.

2

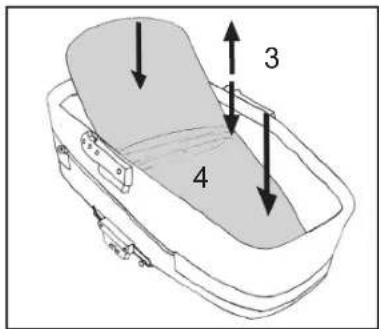

• Lägg i madrassen (4).

WARNING

• Djupet mellan madrassens eller andra bäddtillbehörs överdel och liggdelens övre kant (3), måste vara minst 150 mm när madrass och bäddtillbehör ligger på plats.
• Exklusivmadrassen består av en kombination av fiberfill och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

WARNING

• Använd enbart madrasser med en tjocklek på max 45 mm.
• Sätt fast suffletten genom att trycka in sufflettens insticksdel i liggdelens sufflettfäste. Kontrollera att de snäpper i läge.

3

- Tryck fast suffletten mot plasthållarna (5) på varje sida. Tryck fast kardborrebandet vid kragen (6) på liggdelen.

5

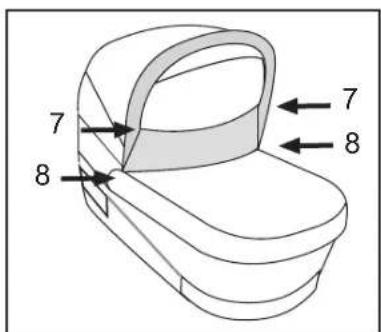

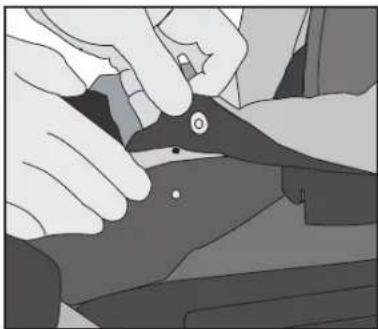

- Tryck fast vindskyddet på suffletten (7) och sufflettfästena (8) på respektive sida.

VIKTIGT

- Suffletten får inte fällas ned med påsatt vindskydd utan att tryckknapparna (8) lossats.

Montering och användning av City Carrycot (Tillbehör till Classic Sportvagn)

6

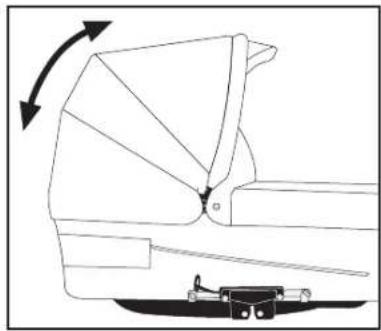

- Justera suffletten genom att dra den varsamt i framkanten framåt/bakåt till önskat läge.

Justera ej suffletten med vindskyddet fastknäppt.

VIKTIGT

- Lyft aldrig liggdelen genom att hålla i suffletten. - Lyft aldrig i överdelen när den är monterad på chassit.

7

Fastsättning av överdelen

- Bromsa vagnen. Lyft överdelen i handtaget och placera den i beslagen på båda sidorna av chassit. Tryck ner tillsatsen i beslagen (9), så att den låser sig med et "klick" på båda sidorna.

WARNING

- Kontrollera alltid att överdelen sitter ordentligt fast i låst läge på båda sidorna.

8

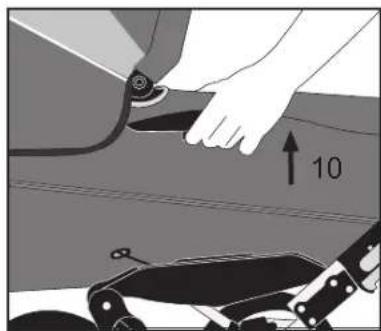

Lösgöring av överdelen

- Bromsa vagnen. Ta tag i Easy Fix fästet på båda sidor och tryck in handtagen (10) på båda sidor samtidigt. När de inte kan tryckas in mer, lyft upp överdelen och den kan tas av.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över suffletten och ligg-eller sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.
• Använd det regnskydd som medföljer vagnen.
• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.
• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.
• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrep.

Skötsel och underhåll

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskyddet vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.
• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

- Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromput-smedel.

Viktigt! Pulverlackerade chassi eller lackade fälgar får absolut inte behandlas med kromputsmedel, eftersom färgen kommer att påverkas.

- Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla kardborreband sitter ordentligt fast.
• alla tryckknappar sitter ordentligt fast på fotstödet.
• att elastiska band inte förlorat sin elasticitet.
• säkerhetsbygeln är intakt och kan röra sig fritt.
• parkeringsbromsen fungerar och att bromsgummit är intakt.
• lufttrycket är korrekt (se märkning på däck 28 PSI = 1,8 bar; 35 PSI=2,5 bar)
• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer köplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

WARNING

- Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Skötsel och underhåll

Tvättråd

- Sufflett: Lyft av och fäll upp suffletten. Skölj av sufflettens insida (fodret) med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge.

- Sittdelsklädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

- Frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

- Madrass:

Exklusivmadrassen består av en kombination av fiberfill och polyeterfyllning. Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40 graders maskintvätt, men då måste fiberfill-fyllningen slätas i form efter tvätten. Dropptorka. Observera att polyetermadrassen inte innehåller blekmedel och därför är/ blir gult.

• Liggdel:

Ta bort sufflett och madrass. Torka av klädselns utsida och fodret med en fuktig trasa. Ingen handtvätt. Torka liggdelen i utfällt läge. Se till att underdelens träplatta inte blir blöt.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).
• Se till allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsfickan.
• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

WARNING

- Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

WARNING

- Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT

Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Emmaljunga

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn.

Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgårdat samt en notering med datum att servicen är utförd.

Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav.

Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

0

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

6

Datum, stämpel, kundens namn, underskrift;

12 mån kontroll

12

Datum, stämpel, kundens namn, underskrift;

24 mån kontroll

24

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

36

Datum, stämpel, kundens namn, underskrift;

Emmaljunga

Leveranskontroll

1. Kontroll av rätt levererat antal.

□ 1 st. sittdel med 5-punktssele
□ 1 set axelvaddar för sele
□ 1 st. hopfällt chassi med varukorg
□ 1 st. instruktionsmanual
□ 1 st. sufflett
□ 1 st. sittdelsklädsel
□ 1 st. fotstödssklädsel
□ 1 st. frambågsskydd
□ 4 st. hjul
□ 1 st. regnskydd

□ Kontrollera chassilåsens funktion på båda sidor.
□ Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning.

□ Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor.

□ Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

□ Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska läsas i respektive läge.

□ Kontrollera E.A.S.T - ställbara fjädringens 3 lägen på båda sidor om chassit

□ Kontrollera att ryggen på sittdelen går att justera och låser i sina fyra lägen.

□ Kontrollera att fotbrädan på sittdelen går att justera och läser i sina två lägen.

3. Hjul och broms.

□ Fetta in axeltapparna.
□ Sätt på hjulen och kontrollera att hjullåsen läser.
□ Kontrollera att parkeringsbromsen läser båda bakhjulen.

4. Okulär översyn.

□ Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
□ Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/stängda.
□ Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Emmaljunga

Servicekontroll

Basservice

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / korgen klickar i chassit och att den läses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera E.A.S.T - ställbara fjädringens 3 lägen på båda sidor om chassit

Kontrollera att ryggen går att justera och läser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och läser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Svenska

Indholdsfortegnelse

Afsnit

Kassens indhold 25

Kontroller at bremsen läser på begge baghjul.

Visuel gennemsyn

Les bruksanvisningen.

Advarseltekst iflg. BS 7409:1996

ADVARSEL Sett alltid på bremsen när du parkerer den.

ADVARSEL Sett alltid på bremsen när den parkeres.

Justering av 5-punktsselen

Justering av kalesjen

Justering av kalesjen

Alla rättigheter förbehålles

Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Emmaljunga 2056, SE-280 22 Vittsjö

SCHWEDEN

Emmaljunga 2056, SE-280 22 Vittsjö

SWEDEN

Käyttöohje

© 2011 Emmaljunga Barnvagnsfabrik AB
