Buddy S - Barnvagn Emmaljunga - Gratis bruksanvisning och manual

Produkttyp	Barnvagn
Modell	Buddy S
Varumärke	Emmaljunga
Mått (öppen)	Ca 100 x 60 x 105 cm (L x B x H)
Mått (ihopvikt)	Ca 75 x 60 x 30 cm
Vikt	Ca 11,5 kg
Åldersintervall	Från födseln till ca 3 år (upp till 15 kg)
Strömkälla	Ingen (manuell knuff)
Huvudfunktioner	Fullt nedfällbart säte, justerbart benstöd, flerlägeskapell, höjdjusterbart handtag, svängbara framhjul med lås, fjädring, enhandsveckning
Säkerhetsfunktioner	5-punktssele, parkeringsbroms på bakhjul, reflekterande remsor, UV50+-kapell
Rengöring och underhåll	Torka ramen med fuktig trasa; sittdyna och kapell maskintvättbara i 30°C; hjul avtagbara för rengöring
Reservdelar	Finns: hjul, sitttyg, kapell, sele, stötfångare
Reparerbarhet	Modulär design, de flesta delar kan bytas av användare eller servicecenter
Allmän information	Uppfyller säkerhetsstandarden EN 1888; förvaringskorg ingår; regnskydd säljs separat

Vanliga frågor - Buddy S Emmaljunga

Vad är viktgränsen för Emmaljunga Buddy S?

Barnvagnen är lämplig för barn upp till 15 kg (ca 3 år).

Hur viker jag ihop Buddy S-vagnen?

Dra i vikningshandtaget på handtagsramen, tryck handtaget framåt tills vagnen viks ihop. Använd alltid låsmekanismen för att hålla den vikt.

Går sätet att fälla helt ner för nyfödda?

Ja, sätet fälls till en plan position (180°), vilket gör det lämpligt för nyfödda från födseln. Använd den medföljande babyliften eller adapter vid behov.

Hur rengör jag tygdelarna?

Sittdynan och kapellet är avtagbara och kan maskintvättas i 30°C på skonsamt program. Lufttorka endast. Använd inte torktumlare.

Kan jag använda vagnen med en bilbarnstol?

Ja, Buddy S är kompatibel med de flesta Emmaljunga och universella bilbarnstolar med medföljande adaptrar. Köp separat om de inte ingår.

Vilken typ av bromsar har vagnen?

Den har en parkeringsbroms på bakhjulen. Tryck ner bromspedalen för att låsa båda bakhjulen samtidigt.

Hur justerar jag handtaget?

Tryck på knapparna på båda sidor av handtaget och skjut det upp eller ner till önskad höjd (3 lägen). Släpp för att låsa.

Vad är maxvikten för förvaringskorgen?

Korgen under sätet rymmer upp till 5 kg. Undvik överbelastning.

Hur tar jag bort hjulen för underhåll?

Framhjul: tryck på snabbkopplingsknappen och dra. Bakhjul: lyft låsfliken och skjut av. Rengör lagren med en torr trasa.

Var kan jag köpa reservdelar?

Reservdelar finns på Emmaljunga webbplats eller hos auktoriserade återförsäljare. Vanliga delar inkluderar hjul, sitttyg och kapell.

BRUKSANVISNING Buddy S Emmaljunga

OBSERVERA ! Denna vagn är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg.

WARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

WARNING! Denna produkt är inte avsedd för jogging, skatting/inlines.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

Innehållsförteckning

Avsnitt ....

Kartongens innehåll....6

Emmaljungas originaltillbehör.... 6

Viktig säkerhetsinformation 7-9

Hur du använder vagnen....13-17

Skötsel och underhåll 18-19

Service dokumentation....20

Leverans kontroll 21

Service kontroll....22

Kartongens innehåll

1 st. hopfällt chassi med varukorg
1 st. sittdelsklädsel inkl 5-punktssele
1 st. sufflett
1 st. frambågsskydd
1 set axelvaddar för sele
4 st. hjul (2 st. Buddy S)
1 st. instruktionsmanual

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn finns i vår katalog och hos våra auktoriserade återförsäljare.

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

WARNING Lämna aldrig barnet utan uppsikt.

WARNING Säkerställ att all fällmekanism är låst innan användning.

WARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt.

WARNING Låt inga barn leka med denna produkt.

WARNING Sitsen är inte avsedd för barn under 6 månader.

WARNING Använd alltid säkerhetsselen.

WARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt lästa innan användning.

WARNING Denna produkt är inte avsedd för joggning, skating/inlines.

Varningstext enlig EN1888:2012

WARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

WARNING Följ tillverkarens instruktioner.

WARNING Bromsa alltid vagnen när du parkerar den.

WARNING Lämna inte barnen utan uppsikt.

WARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

WARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

Viktig säkerhetsinformation

För att undvika skador eller dödsfall:

WARNING Bromsa alltid vagnen när den parkeras.

WARNING Lämna inte barnen utan uppsikt.

WARNING Spänn alltid fast barnet i säkerhetsselen.

WARNING Transportera inte ytterligare barn eller väskor i vagnen.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

WARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

WARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

WARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

WARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

VARNING Det kan vara farligt att lämna barnet utan uppsikt.

WARNING All sorts last som fästes på styret påverkar vagnens stabilitet.

VÄRNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

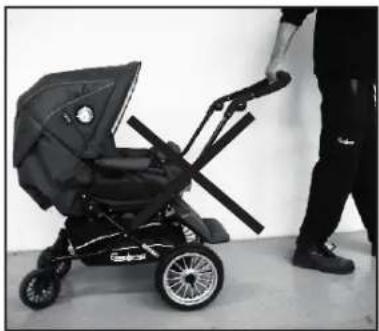

WARNING Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvångning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

WARNING Denna produkt är konstruerad och byggd enligt standarden EN1888/EN1466. Denna produkt skall inte användas som medicintekniskt hjälpmedel eller utrustning. Har ditt barn speciella, medicinska behov i samband med transport skall du rådgöra med din läkare.

WARNING Gör inga modifieringar på produkten eftersom de skulle kunna äventyra säkerheten av ditt barn. För modifieringar på produkten ansvarar EJ tillverkaren

WARNING Använd inte produkten vid stark vind eller oväder.

WARNING Vänligen beakta att tåg eller tunnelbanestationer kan orsaka höga tryckförändringar i luften (vind eller vakuum).

Viktig säkerhetsinformation

Ställ aldrig produkten i närheten av tägräls utan att hålla båda händerna på styret eftersom enbart bromsen inte är tillräcklig för att hålla din vagn säkert på plats. WARNING Korsa inte tägräls när barnet befinner sig i vagnen. Hjulen skulle kunna fastna i rälsen. WARNING Vid transport i offentliga transportmedel (bus, tunnelbana, tåg och mm) räcker det inte att endast använda barnvagnens parkerings broms. Vagnen kan utsättas för belastning (hastig inbromsning, svängar, hopp i vägbanan, acceleration etc.) som vagnen ej är testad för enligt gällande barnvagnsnorm EN1888. Följ noga de anvisningar och instruktioner om säker transportförankring av barnvagnar som operatören av det offentliga transportmedlet är skyldig att tillhandahålla. WARNING Håll undan från eld och öppna lågor.

• Barnets säkerhet är ditt ansvar.
• Denna vagn är avsedd för ett (1) barn. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt av maximalt 15 kg.
• Följ skötsel- och underhållsinstruktionerna.
• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.
• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.
• Maxvikt för ett barn på en eventuell ståbräda, 20kg.
• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.
• Placera inga föremål på suffletten.
• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.
• Vagnen är avsedd endast för transport. Använd aldrig vagnen som sång för ditt barn.
• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.
• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.
• Parkera aldrig vagnen i en backe eller på lutande underlag.
• Stå eller sitt inte på fotbrädan. Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.
• Använd aldrig produkten om någon del är defekt eller skadad.
• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.
• Ta alltid ur barnet innan vagnen fälls.
• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.
• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.
• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.
• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.
• Om du behöver identifiera produkten finns det en etikett med modellnamnet och serienummer klistrat på chassit.

Montering av vagnen

1

2

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

- Bromsa vagnen.

- Fäll upp styret medan du håller emot på chassits ena sida.

WARNING

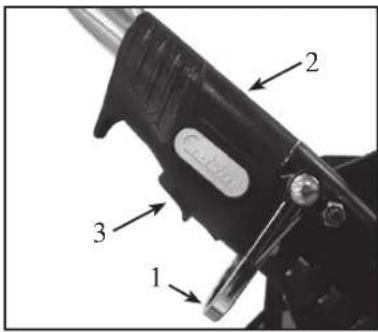

- Se alltid till att båda chassilåsen (2) och knapparna (3) på låsen klickar in i låst läge.

- Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig hopfällning om chassilåsen inte är i låst läge.

- Kontrollera alltid innan användning av vagnen att båda chassilåsen är i låst läge.

Montera hjulen

- Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

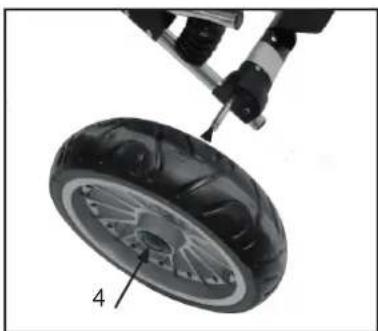

- Tryck på navkapselns frigöringsknapp (4), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

- Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv.

- Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha axelskydden eller plastpåsen som hjulen levereras i.

Fäst framhjulen i chassit.

(Gäller endast chassi med avtagbara framhjul)

- Tryck in knappen (5) och tryck upp framhjulet (6). Viktigt.

- Kontrollera alltid att framhjulen sitter fast ordentligt innan användning.

Bromsa vagnen/lossa bromsen

- Bromsa vagnen genom att trycka ner bromspedalen (7). Se till att bromspinnarna (8) rör sig fram och tillbaka på båda sidor.

- Lossa bromsen genom att lyfta den uppåt.

WARNING

- Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

- Parkera aldrig vagnen i en backe.

- Vagnen är utrustad med kuggbroms. Kontrollera att det sitter fast en kuggkrans på varje hjul. Lås bromsen först när vagnen står still.

- Vid bromsning av vagnen kontrollera att bromspinnen går in i hålen på bromskuggen på båda sidor och läser bakhjulen (9).

Montering av vagnen

6

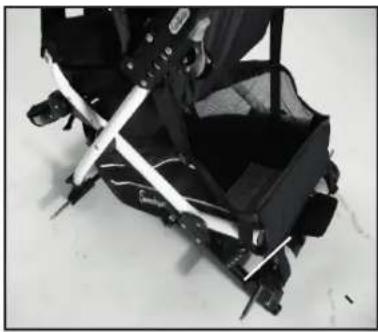

- Häng upp varukorgen enligt den medföljande instruktionen.

7

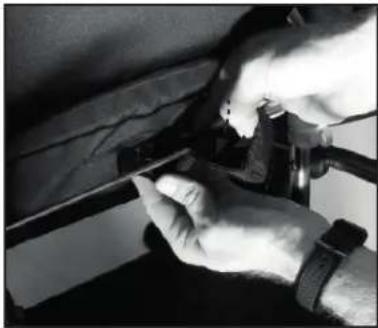

• Kontrollera att klädselns ryggficka är nerdragen så långt det går över ryggstödets ram.

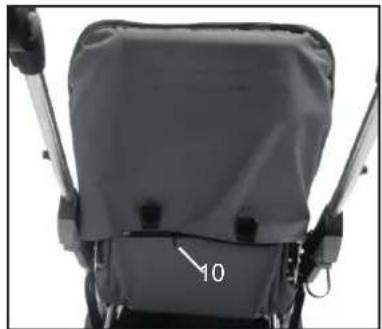

• Knäpp sedan fast dragkedjan (10). Detta steg är mycket VIKTIGT!

WARNING

- Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT!

8

Avlägsning av hela klädseln

Steg 8 - 12 är monterade från fabrik och behöver endast göras om hela klädseln ska avlägsnas från vagnen. Vid påklädning gör steg 8 - 12 i omvänd ordning.

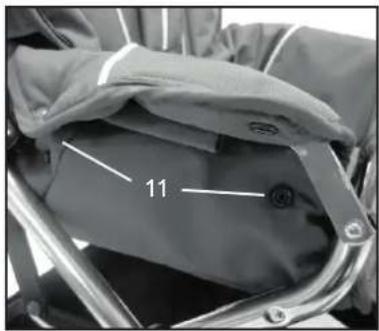

- Lossa de bägge tygarmstöden (11) över sittdelens båda sidor. Två tryckknappar på var sida.

9

Montera frambågsskyddet

• Trä frambågsskyddet (14) över frambågen och stäng blixtlåset.

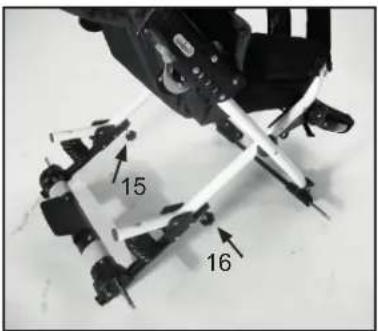

• Tryck fast grenbandet (15) runt frambågen.

12

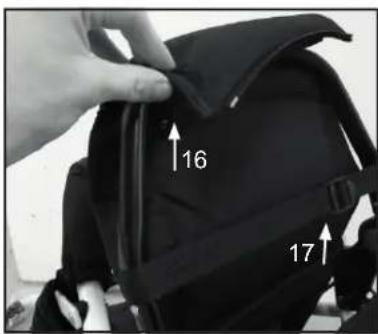

• Fäst dragkedjan under fotbrädan (16)
• Fäst remmen under fotbrädan (17)

13

Montera suffletten

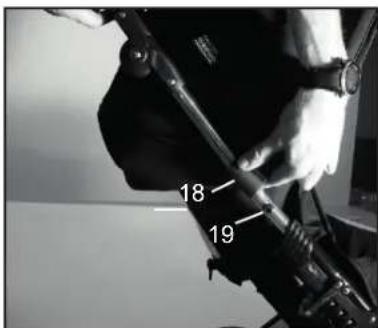

- Kläm fast sufflettklämmorna (18) ovanför plaststoppet (19) på styret.

Observera

- Om man för suffletten upp och ner på styret kan repor uppkomma på lacken. Håll styresbenet fritt från damm och smuts.

Hur du använder vagnen

1

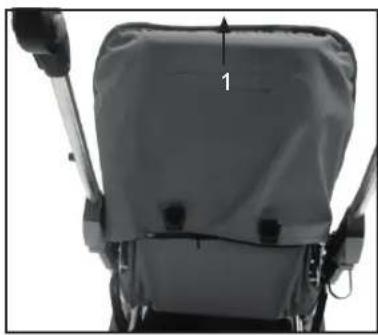

• Ryggen kan justeras i tre lägen.

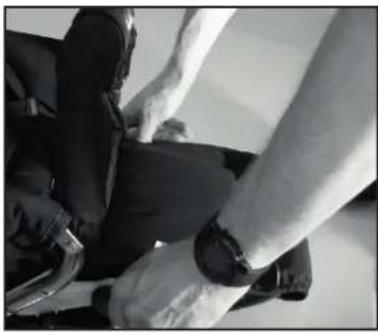

- Justera ryggstödet genom att ta tag i nackröret (1) och lyft upp. Fäll/res ryggstödet till önskat läge.

WARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.
• Låt aldrig något barn finnas i vagnen då den fälls upp/ned.

Fälla ihop vagnen

- Börja med att fälla ryggstödet fram mot frambågen.

VIKTIGT

Fäll aldrig vagnen innan ryggstödet är helt fällt mot frambågen.

WARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.
• Låt framhjulen rotera fritt genom att föra upp läsringen
• Fäll chassit genom att på båda sidor av chassit samtidigt trycka in knapparna (2) och sedan dra chassilåsen bakåt (3)

- Lyft säkerhetsbygeln (4) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

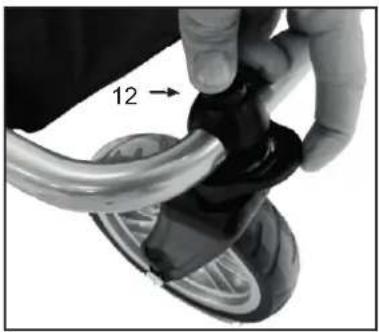

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.
• Torka av smuts från axlarna innan du sätter på hjulen igen.

• Fäll ner styret (5)

WARNING

• klämrisk
  Att tänka på vid användande av fotbräda. Bilden visar maxjustering på fotbrädan mot marken.

WARNING

- Forcera inte fotbrädan till en lägre position. Klämrisk kan uppkomma.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (6).
• Håll knapparna intryckta och ställ därefter styret i önskat läge (7)

Hur du använder vagnen

6

- Fotstödet kan ställas in i olika lägen. Fotstödet justeras nedåt genom att trycka in knapparna på vardera sida. Håll knapparna nedtryckta och justera till önskat läge.

WARNING

- Låt aldrig barnet/barnen stå på fotstödet.

WARNING

- Stå eller klättra ej på forbrädan! Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskada. Max belastning 3 kg.

- Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Positionsjustering av axelbanden Justering från lägsta hålen till de högsta.

• För att flytta axelbanden till de högre hålen, ta av axelmuddarna från selarna.

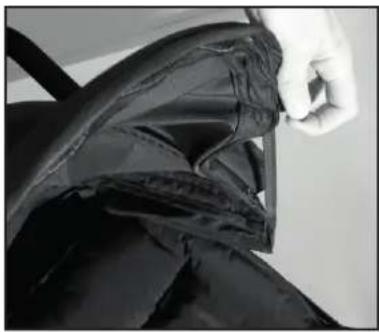

• Öppna dragkedjan på ryggen och dra upp tyget över bågen.

- Dra ut selarna från den lägre positionen i ryggfickan och för ut selarna ur de högre positionerna. Obs att selarna ska gå genom hålen i skivan som sitter i ryggfickan.

- Placera tillbaka axelmuddarna på selarna, för tillbaka tyget över ryggen och stäng dragkedjan

Justering från de högsta hålen till de lägsta.

- För att flytta axelbanden från de högsta hålen till de lägsta, gör ovanstående steg omvänt.

Hur du använder vagnen

11

Positionsjustering av grenbandet.

Justering från det innersta hålet till det yttersta.

- Dra ut bandet från undersidan av sitsen och upp i det främre hålet genom klädseln

Justering från det yttersta hålet till det innersta.

- För att flytta grenbandet från det yttersta hålet till det innersta, gör ovanstående steg omvänt.

Justera 5-punktsselen

• Placera grenbandet (8) mellan barnets ben och upp mot midjan. Trä in midjebanden (9) i sellåset tills de "klickar" på plats. Kontrollera att midjebanden är fastspända.
• Justera alla glidspännen (10) på axel och midjebanden så att banden sitter tätt mot barnets kropp.
• Du lossar axel- och midjebanden genom att trycka på knapparna (11) mitt på selens lås.

I änden på vardera midjeband finns det fästpunkter för en separat sele som uppfyller BS 6684.

WARNING

- Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen

Justera suffletten

- Justera suffletten genom att varsamt dra framkanten framåt/bakåt till önskat läge. Justera suffletten i höjdled genom att föra den försiktigt upp och ner längs styret. Kontrollera dock att sufflettklämmorna hela tiden befinner sig ovanför plaststoppet.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i suffletten.
• Placera inga föremål ovanpå suffletten.

Observera

- Om man för suffletten upp och ner på styret kan repor uppkomma på lacken. Håll styresbenet fritt från damm och smuts.

Solskydd

- Suffletten går att dra fram för maximalt solskydd.

- Då ryggen är i liggläget måste dragkedjan på suffletten öppnas innan suffletten dras fram för solskydd

Hur du använder vagnen

16

Avmontering av Sufflettdelsklädsel

- Öppna dragkedjan och avlägsna suffletten.

17

• Hjulen läses genom att trycka ner plastringen (12) då hjulen befinner sig i "rakt fram läge".
• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

18

Lossa framhjulen från chassit.

(Gäller endast chassi med avtagbara framhjul)

- Tryck in knappen (13) och dra ut framhjulet (14).

19

Justering av spårriktning

Vagnen är inställd från fabrik att gå rakt fram obelastad. Efter en viss tid kan vagnen vilja "dra" till höger eller vänster beroende på belastning.

- Justering av spårriktning görs av justerrattarna (15) och (16) på undersidan av vagnen

Har vagnen en tendens att "dra" åt höger i färdriktningen gör enligt följande på vagnens högra sida.

20

- Lossa vingmuttern (17), spänn sedan justerratten (17), spänn vingmuttern igen. Prova vagnen för att se om den går rakt. Drar den fortfarande åt höger upprepa proceduren.

Skulle vagnen dra åt vänster efter justering kan man göra på 2 sätt.

1. Fortfarande på höger sida fast tvärtom som ovanstände justering. Det vill säga man lossar vingmuttern (17) och istället för att spänna justerratten (18) lossar man den genom att skruva i motsatt riktning av pilen.

- Spänn sedan vingmuttern igen.

1. Upprepa proceduren på vagnens vänstra sida med att lossa vingmuttern (18) och spänna justerratten (17).

- Spänn sedan vingmuttern igen.

VIKTIGT!

Vingmuttrarna ska alltid spännas efter justering av justerratten.

16

Hur du använder vagnen

21

- Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Skötsel och underhåll

Allmänna skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskydd vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.
• Var alltid aktsam, särskilt vid transport och förvaring. Chassits yta är ömtåligt.

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, bör du för att undvika rost ta bort dem med bilvax.
• Smörj axlar var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petrole-umbaserat fett eller motorolja.

Kontrollera regelbundet att:

• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla kardborreband sitter ordentligt fast.
• att elastiska band inte förlorat sin elasticitet.
• säkerhetsbygeln är intakt och kan röra sig fritt.
• bromsen fungerar.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer konsumentköplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

WARNING

- Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

• I parkeringsbromsen finns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.
• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.
• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.
• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Skötsel och underhåll

Tvättråd

- Sufflett:

Skölj av suffletten med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge.

- Klädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Torka av 5-punktselens nylonband och plastdetaljer med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

- Frambåge och frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C).
• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsfickan.
• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

WARNING

- Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

WARNING

- Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

Emmaljunga

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn.

Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgårdat samt en notering med datum att servicen är utförd.

Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav.

Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

0

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

6

Datum, stämpel, kundens namn, underskrift;

12 mån kontroll

12

Datum, stämpel, kundens namn, underskrift;

24 mån kontroll

24

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

36

Datum, stämpel, kundens namn, underskrift;

Emmaljunga

Leveranskontroll

1. Kontroll av rätt levererat antal.

□ 1 st. hopfällt chassi med varukorg
□ 1 st. sittdelsklädsel inkl 5-punktssele
□ 1 st. sufflett
□ 1 st. frambågsskydd
□ 1 set axelvaddar för sele
□ 4 st. hjul (2 st. Buddy S)
□ 1 st. instruktionsmanual

□ Kontrollera chassilåsens funktion på båda sidor.
□ Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning.
□ Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.
□ Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.
□ Kontrollera att ryggen på sittdelen går att justera och läser i sina tre lägen.
□ Kontrollera att fotbrädan på sittdelen går att justera och läser i sina två lägen.

3. Hjul och broms.

□ Fetta in axeltapparna.
□ Sätt på hjulen och kontrollera att hjullåsen låser.
□ Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn.

□ Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
□ Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/stängda.
□ Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Emmaljunga

Servicekontroll

Basservice

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska läsas i respektive läge.

Kontrollera att ryggen går att justera och läser i sina tre lägen.

Kontrollera att fotbrädan går att justera och läser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen läser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterligare utförda justeringar eller utbytta detaljer)

Emmaljunga

Svenska

Inhalt

Inhalt

Kontroller stellåsens funktioner på begge sider

Kontroller at bremsen läser på begge baghjul.

Les bruksanvisningen.

Advarseltekst iflg. BS 7409:1996

ADVARSEL Sett alltid på bremsen när dú parkerer den.

ADVARSEL Sett alltid på bremsen när den parkeres.

Bremse vognen/ta av bremsen
