Produkttyp	Barnvagn
Märke	Emmaljunga
Modell	Sento Pro Urban
Maximal barnvikt	22 kg eller upp till 4 år (det som inträffar först)
Maximal vikt för liggdel	9 kg (0–6 månader)
Ålder för sittdel	Från 6 månader (barnet kan sitta utan stöd)
Ram material	Aluminium (typiskt)
Hjul	Stadshjul, framhjul svängbara 360° med lås, bakhjul lås
Broms	Fotpedal med röd/grön indikator, säkerhetsrem
Handtag	Teleskopisk, justerbar höjd och vinkel, konstläder grepp
Fjädring	Justerbar (mjuk/hård) på utvalda modeller
Hopfällning	Enhands hopfällning med automatiskt säkerhetslås
Sele	5-punktsele med magnetiskt spänne, justerbara axel- och grenremmar
Fästindikatorer	Grön = korrekt fastsatt, Röd = inte fastsatt
Tillbehör som ingår	Myggnät, korg; förkläde och regnskydd säljs separat
Rengöringsinstruktioner	Handtvätta tyg, dropptorka; torka av chassi; smörj inte teleskopstång
Underhållsintervaller	Var 6, 12, 24, 36 månad; smörj broms- och hjulaxlar månadsvis
Reservdelar	Använd endast originaldelar från Emmaljunga
Certifiering	EN1888-1:2018+A1:2022, EN1888-2:2018+A1:2022, EN1466:2023
Ursprungsland	Sverige

Vanliga frågor - Sento Pro Urban Emmaljunga

Hur fäster jag liggdelen korrekt på chassit?

Aktivera bromsen, lyft liggdelen med dess handtag på chassit och tryck ned tills du hör ett klick på båda sidor. Kontrollera att indikatorerna blir gröna på båda sidor. Om rött visas är den inte korrekt fastsatt.

Vad är maxvikten för varukorgen?

Varukorgen har en maxvikt på 10 kg. Placera alltid tyngre föremål i mitten för att bibehålla stabiliteten.

Kan jag använda sittdelen från födseln?

Nej, sittdelen (ERGO+ eller FLAT+) är endast lämplig från 6 månader när barnet kan sitta utan stöd. För nyfödda, använd Liggdelen+ (upp till 9 kg eller tills barnet kan sitta upp själv).

Hur justerar jag handtagets höjd?

Öppna teleskoplåsen på båda sidor av handtaget, justera till önskad höjd, stäng sedan låsen tills de klickar på plats. Se till att handtaget är på samma höjd på båda sidor.

Hur fäller jag ihop chassit?

Ta bort sitt-/liggdel, öppna teleskoplåsen, sänk handtaget helt, tryck på handtagets vinkelknappar för att fälla ner det, lyft automatiskt säkerhetslås och använd fällhandtaget för att fälla ihop. Se alltid till att inget barn är i närheten.

Hur rengör jag tygdelarna?

Ta bort tyget från vagnen. Handtvätta i ljummet vatten med mild flytande tvål. Skölj noggrant och dropptorka helt innan du sätter ihop igen. Maskintvätta inte och använd inte blekmedel.

Vad ska jag göra om bromsindikatorn visar rött?

Bromspedalen måste tryckas ned helt tills indikatorn blir grön. Om den fortfarande är röd är bromsen inte aktiverad. Rengör och smörj bromsmekanismen vid behov.

Hur justerar jag 5-punktselen för mitt barns längd?

För ERGO+: Ta bort sitttyget, lossa axelremmarna, dra dem genom ryggstödet, sätt in dem igen i en högre/lägre öppning och fäst igen. För FLAT+: Justera nackstödets höjd; axelremmarna följer automatiskt med. Se till att remmarna är i eller precis ovanför barnets axlar.

Kan jag använda vagnen med en bilbarnstol?

Denna vagn är inte avsedd för bilbarnstolsfäste. Sittdelen och liggdelen är inte avsedda att användas som bilbarnstolar. Använd endast godkända Emmaljunga tillbehör.

Vilken typ av smörjmedel ska jag använda på bromsen och hjulen?

Använd ett silikon- eller oljebaserat smörjmedel på bromspedalen, hjulaxlar och bromsstift. Smörj inte teleskopstången. Rengör från smuts före smörjning.

BRUKSANVISNING Sento Pro Urban Emmaljunga

Innehållsförteckning

Välkommen.... 19

Säkerhetsinformation 20

Generellt / Vikt & kompabilitet 24

Chassi

1) Montering av chassi.... 25
2) Bakhjul 25
3) Framhjul.... 25
4) Fälla ihop chassit 26
5) Broms.... 26
6) Justera styret 26
7) Justerbar fjädring* 26
8) Montering av varukorg.... 26

Carrycot+

1) Montera liggdelen.... 27
2) Montera liggdelen på/av chassit.... 27
3) Insektsnät 27
4) Ytterligare ventilation 28
5) Justering av ryggstöd.... 28
6) Utfällbart solskydd 28
7) Fäll ihop liggdelen.... 29

1) Montera Seat unit / Montering av sittdelsklädsel 29 / 31
2) Fästa/ta bort sittdelen....29 / 32
3) Justera suffletten 30 / 32
4) Öppna/Stäng frambågen....30 / 32
5) Justera ryggstöd/ fotstöd 30 / 33
6) Demontering av sittdelsklädsel....30 / 33
7) Insektsnät (leverans med chassit) 30 / 33
8) Montera fotsacken (tillbehör) 30 / 33
9) Regnskydd (tillbehör) 30 / 33

5-punktsselen ERGO+ / FLAT+

1) 5-punktsselen - Spänn fast barnet.... 31 / 34
2) Ändra position på 5-Punktsselen 31

Skötsel och underhåll

1) Allmänna Skötselråd.... 34
2) Regelbunden översyn 34
3) Tvättråd 35
4) Följ service ochunderhållsplanen i denna manual.... 36
5) Service dokumentation 38
6) Leveranskontroll.... 40
7) Servicekontroll 41

[KX44]	"Klick"- ljud Öppna/st	yck	knapp
[APS]	Endast vissa modeller		klickspänne
[KX45]	Öppna/stäng blixlås

VÄLKOMMEN TILL EMMALJUNGA

Tack för att du har valt en kvalitetsbarnvagn från Emmaljunga. Barnvagnar ligger oss varmt om hjärtat. Sedan 1925 har vi tillverkat barnvagnar av högsta kvalitet och med lång livslängd. Vi tillverkar vagnarna med största omsorg för ditt barn och för miljön. Vår fabrik i Sverige arbetar ständigt för att bli en "grön fabrik". Vi önskar dig många fina promenader med din nya Emmaljunga!

LÄS ANVISNINGARNA

Vi förstår att du vill komma igång så snabbt som möjligt. Men innan du gör det bör du noggrant läsa igenom anvisningarna. De innehåller viktig säkerhetsinformation.

Om barnvagnen ska användas av andra personer än dig själv bör du säkerställa att alla personer har förstått anvisningarna och säkerhetsinformationen i dessa instruktioner.

TILLÄMPA SÄKERHETSANVISNINGAR OCH VARNINGAR

Säkerhetsanvisningarna varnar för situationer eller beteenden som kan leda till allvarliga skador eller dödsfall. Genom dessa varningar vill vi förhindra att ditt barn eller barnvagnen skadas. Följ därför alltid ALLA varningar. På så sätt visar vi att din säkerhet är viktig för oss.

SPARA ANVISNINGAR OCH KÖPKVITTO

Spara alla anvisningar under hela barnvagnens livslängd som referens. De beskriver hur du ska använda vagnen säkert och när grundläggande inspektioner och underhåll bör utföras. Vi rekommenderar också att du sparar kvittot tillsammans med anvisningarna för det fall att du behöver åberopa reklamationsrätten.

SENASTE INFORMATIONEN OCH SPRÅK PÅ www.emmaljunga.com

Här kan du alltid ladda ner den senaste versionen och önskat språk för bruksanvisningen.

VÅRD OCH UNDERHÅLL

Med regelbunden skötsel kan du förlänga ditt produkts livslängd. Vi rekom- menderar att du följer serviceintervallerna och låter din vagn bli regelbundet kontrollerad. Råd om underhåll och tvättanvisningar finns i avsnittet "Vård och underhåll".

Du har köpt en extraordinär produkt. Vi önskar dig underbara stunder med ditt barn och din Emmaljunga!

Vänliga hälsningar

Emmaljunga

Säkerhetsinformation

VIKTIGT

Läs anvisningarna noga före användning. Spara dem för framtida bruk. Ditt barn kan skadas om du inte följer anvisningarna.

WARNING

• Viktigt - Läs noggrant och spara för framtida bruk.
• Lämna aldrig barnet utan uppsikt.
• Se till att alla låsanordningar är spärrade innan du använder vagnen.
• För att undvika skada, se till att barnet är ur vägen när du fäller ut och ihop denna produkt.
• Låt inte barnet leka med denna produkt.
• Använd sele i vagnen så snart ditt barn kan sitta utan stöd.
• Denna sittdel är inte lämplig för barn under 6 månader.
• Använd alltid bältessystemet.
• Kontrollera att fastsättningsanordningarna för insatsen eller sittdelen är korrekt fastsatta innan vagnen tas i bruk.
• Denna produkt är inte lämplig för att springa eller åka inlines med
• Barnvagnen är endast avsedd för transport. Använd aldrig barnvagnen som säng för ditt barn.
  Varningar enligt bl.a. EN1888-1:2018+A1:2022, EN1888-2:2018+A1:2022

WARNING

VID ANVÄNDNING MED LIGGDEL/LIFT

• Använd aldrig på stativ eller underrede.
• Denna produkt är endast lämplig för barn som inte kan sitta utan stöd.
• Använd endast på släta, plana, fasta och torra ytor.

• Låt inte andra barn leka med eller nära liften / liggdelen.

• Använd inte liften / liggdelen om delar är trasiga eller saknas.

• Använd endast reservdelar som levereras eller är godkända av tillverkaren.
• Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av liften / liggdelen.
• Inspektera regelbundet handtagen och botten på liften / liggdelen efter tecken på eventuella skador eller förslitningar.
• Innan du bär eller lyfter liggdelen, se alltid till att ryggstödet är i liggposition. Använd alltid ett separat barnvagnssele om du använder ryggstödet i liggdelen. På liggdelens botten finns det fästpunkter för en separat sele som uppfyller EN1466.
• Vid användande av liften / liggdelen, se till att barnets huvud aldrig är placerat lägre än resten av kroppen.
• Lägg inte i ytterligare madrasser än madrassen som ingår vid köpet.
• Se till att det justerbara handtaget är i en av lyftpositionerna innan liften / liggdelen ska bäras.

Varningar enligt bl.a. EN1466:2023.

WARNING

• Var uppmärksam på risken att stöta till spädbarnet när du ställer ner liggdelen på marken eller går igenom en dörr.
• Ha inget i ligg- eller sittdelen som kan utgöra en kvävningsrisk, till exempel gosedjur, kuddar, osv.
• Förvara inte ligg- eller sittdelen nära andra produkter som kan utgöra en strypningsrisk, till exempel snören, rullgardiner, gardinband, osv.
• Överhettning kan utgöra en livsfara för barnet. Tänk på omgivningens temperatur och barnets kläder för att se till att barnet varken är för varmt eller för kallt.
• Det rekommenderas att konsultera en läkare om säker, övervakad sömn när du använder produkten.

Varningar enligt bl.a. EN1466:2023.

WARNING

• Barnets säkerhet är ditt ansvar.
  • Vagnen kräver regelbundet underhåll av användaren.
• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.
• Håll undan från eld.
• Om någon del av denna manual är otydlig eller kräver ytterligare förklaring, vänligen kontakta en auktoriserad Emmaljunga-partner som kan hjälpa dig vidare.
• Om något i manualen är oklart eller behöver förklaras ytterligare står din auktoriserade Emmaljunga Service Partner till tjänst.
• Gör inga modifieringar på produkten eftersom de skulle kunna äventyra säkerheten för ditt barn. För modifiering på produkten ansvarar ej tillverkaren.
• Placera inga föremål på suffletten. Använd aldrig vagnen utan sufflett.
• Denna produkt är enbart avsedd för transport av ett (1) barn enligt angiven maximalvikt.
• Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.
• Använd aldrig vagnen som säng för ditt barn.
• Stå eller sitt inte på fotbrädan. Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarliga personskador. Max belastning 3 kg.
• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativt. Använd inte icke rekommenderade tillbehör.
• Lägg inte i ytterligare madrasser i liggdelen. Använd endast Emmaljungas originalmadrass.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.
• Sittdel eller liggdel får inte användas som bilbarnstol.
• Vid användning av bilstol i kombination med chassi ersätter inte denna kombinationen en korg, lift eller säng. Behöver barnet sova skall det placeras en säng.
• Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig eller uppmärksam.
• Använd aldrig vagnen för att gå upp eller ner för en trappa.
• Använd alltid hiss vid förflyttning mellan våningar. Om det inte går att undvika trappor så ta ur barnet ur vagnen så att inget barn är i eller nära vagnen.
• Använd aldrig vagnen i rulltrappor.
• Använd inte produkten vid stark vind eller oväder.
• Vänligen beakta att tåg eller tunnelbanestationer kan orsaka höga tryckförändringar i luften (vind eller vacuum). Ställ aldrig produkten i närheten av tägräls utan att hålla båda händerna på styret eftersom enbart bromsen inte är tillräcklig för att hålla din vagn säkert på plats.
• Korsa inte tägräls när barnet befinner sig i vagnen. Hjulen skulle kunna fastna i rälsen.
• Vid transport i offentliga transportmedel (buss, tunnelbana, tåg och mm) räcker det inte att endast använda barnvagnens parkerings broms. Vagnen kan utsättas för belastning (hastig inbromsning, svängar, hopp i vägbanan, acceleration etc.) Som vagnen ej är tested för enligt gällande barnvagnsnorm EN1888. Följ noga de anvisningar och instruktioner om säker transportförankring av barnvagnar som operatören av det offentliga transportmedlet är skyldiga att tillhandahålla.
• Bind aldrig fast djur eller föremål vid vagnen. Det här kan orsaka att barnvagnen välter och leda till allvarliga eller dödliga skador på barnet.
• Denna produkt är endast avsedd för privat bruk och inte för kommersiell användning.

WARNING 5-PUNKTSSELE

• Använd aldrig sittdelen om delar av bältet saknas eller om bältet är skadat.
• 5-punktsbältet innehåller magneter eller magnetiska komponenter. Magneter som dras till varandra eller ett metallföremål i människokroppen kan orsaka allvarliga personskador eller dödsfall. Sök genast läkare om magneter sväljs eller inandas.
• Medicinsk utrustning såsom implanterade pacemaker och defibrillatorer kan innehålla sensorer som svarar på magneter och radioer när de är i nära kontakt. För att undvika eventuella interaktioner med dessa enheter, håll ett säkert avständ från din enhet (mer än 15 cm från varandra). Men rådfråga din läkare och din tillverkare av enheten för specifika riktlinjer.
• Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt.
• 5-punktsbältet måste alltid justeras så att axelbanden sitter direkt över axlarna och alla bältesremmar måste vara spända så att de alltid ligger tätt intill barnets kropp.
• Barnet ska hållas undan rörliga delar medans justeringar utförs.
• Lösa remmar i säkerhetselen kan utgöra risk för kvävning för barn. När vagnen inte används skall alltid axelremmarna knäppas upp i mitten av axelbanden.

WARNING

Denna produkt är konstruerad och byggd enligt standarden

EN1888-1:2018+A1:2022, EN1888-2:2018+A1:2022, EN1466:2023.

Denna product skall inte användas som medicintekniskt hjälpmedel eller utrustning. Har ditt barn speciella, medicinska behov I samband med transport skall du rådgöra med din läkare.

Parkering /ihopfällning / Förvaring

• Bromsa alltid vagnen när du parkerar den, även vid korta stopp.
  • Vagnen ska alltid vara bromsad när du lifter I / ur ditt barn.
• Parkera aldrig vagnen I en backe eller på lutande underlag.
  • Ta alltid ur bärnet innan vagnen fälls.
• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.
• Förvara vagnen utom räckhåll för barn då den inte används.
• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Skötsel, Underhåll, Reservdelar

• Följ instruktionerna för skötsel och underhåll.
• Använd aldrig produkten om någon del är trasig eller saknas.
• Kontrollera att alla dragkedjor och kardborreband sitter ordentligt fast.
• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.
• Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.
• Lufthjul innehåller kontrollerade mängder av sk. PAH, polyaromatiska kolväteföreningar. Handskas varsamt med däck och låt alltid en fackman utföra reparation eller byte av däck eller innerslang. Låt aldrig ditt barn leka med vagnen eller med däck.
• Låt aldrig barn leka med vagnen eller med däcken.

GENERELLT

De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen. Det är viktigt att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund. Säkerställ att alla användare har den nödvändiga fysiska kapaciteten och erfarenheten för att använda denna vagn.

Vikt & kompabilitet

Om du behöver identifiera produkten finns det en markering med modellnamnet och serienummer på chassit/sittdelen/liggdelen.

CHASSI

• Denna produkt är enbart avsedd för transporten av ett (1) barn med en vikt av maximalt 22kg eller 4 år vilket som inträffar först. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Varukorgen får inte belastas med mer än 10kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.

SITTDEL

- Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt av maximalt 22 kg eller 4 år, beroende vilket som inträffar först. Använd inte sittdelen innan ditt barn kan sitta utan stöd. (OBS! Om sittdelen används med andra tillbehör så kan viktangivelsen avika. Kontrollera angiven maxvikt i tillbehörets instruktionsmanual.)

LIGGDEL

- Liggdelen får endast användas för transport av ett barn i åldern 0 till 6 månader, produkten lämpar sig för ett barn som inte kan sitta självständigt, rulla runt eller stödja sig på knä eller händer. Maxvikt på barnet: 9kg.

TILLBEHÖR

• Använd max ett godkänt tillbehör åt gången, till exempel åkbräda, bilstolsadaptor.
• Åkbräda: Maxvikt för ett barn på en eventuell åkbräda är 20kg.
• Sidebag: Max belastning 2 kg.
• Skötväska: Max belastning 2 kg.
• Liggdelen+ och sittdelarna ERGO+ och FLAT+ (endast i "+" -versionen) är kompatibla med chassit DOUBLE SENTO.

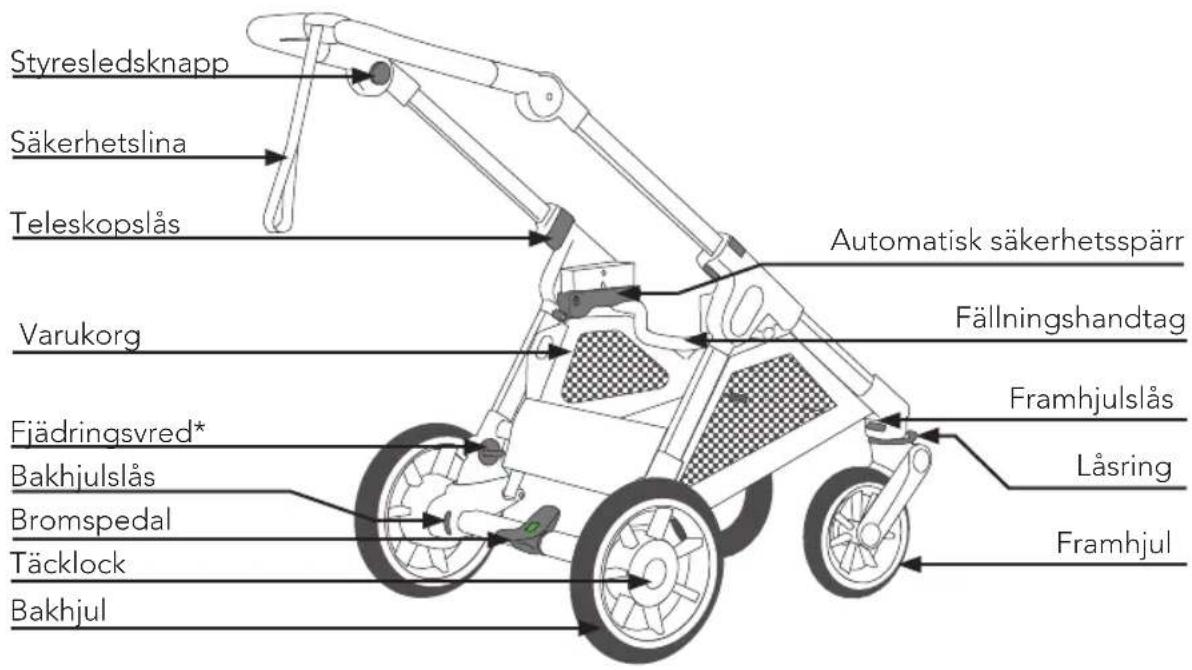

Chassi

1.1 Fäll ut bakbenen på chassit.
1.2 Säkerställ att indikatorn visar helt grönt.
1.3 Säkerställ att den automatiska säkerhetsspärren är i aktiverat nedre läge.
1.4 Dra ut teleskopstyret till önskat läge.Säkerställ att teleskopstyret är utdraget lika långt på båda sidor innan det läses fast.
1.5 Lås teleskopstyret med teleskåpslåsen. Säkerställ att teleskåpslåsen läser teleskopstyret med ett "klick".
1.6 Tycka in styresledsknapparna på insidan av styresöverdelen och vrid upp styresöverdelen. Släpp knapparna vid önskat läge. Säkerställ att styresöverdelen klickar i position.

WARNING

• Det får inte finnas något barn i vagnen när den fälls ner eller upp.
• Undvik att barn är i närheten av vagnen när den fälls ner eller upp.
• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

2) Bakhjul

Montera bakhjul

2.1 Montera bakhjulsclipset i bakhjulet. Ställ i öppet läge.
2.2 För in axeltappen och lås med bakhjulsclipset vid spåret.
2.3 Montera hjulets täcklock.

Montera bakhjulet på vagnen

2.4 Torka av smuts från axlarna innan du sätter på hjulen. Säkerställ att bakhjulslåset är i öppet läge. Röd markering visas.
2.5 Montera bakhjulet och läs med bakhjulslåset.

WARNING

• Säkerställ att axeltappen är låst med bakhjulsclipset innan täcklocket monteras
• Hjulens täcklock ska vara monterade innan användning
• Kontrollera att hjulet sitter ordentligt fast och inte går att dra av axeln. Den röda etiketten får inte synas.

Demontera bakhjulet ifrån vagnen

2.6 Öppna bakhjulslåset och demontera bakhjulet

Demontera bakhjul

2.7 Demontera hjulets täcklock genom att pressa lockets krokar inåt så att det lossnar från hjulet.
2.8 Placera bakhjulsclipset i öppet läge och avlägna axeltappen.

3) Framhjul

Montera/demontera framhjulet

3.1 Tryck in framhjulslåset och för in framhjulet hela vägen. Släpp låset för att läsa fast hjulet
3.2 Tryck in framhjulslåset och dra ut framhjulet.

360° rotation/ Låst rotation

3.3 Framhjulet kan rotera fritt i 360° när låsringen är i det övre läget. Ställ hjulet rakt fram i färdriktningen och tryck ner låsringen för att låsa framhjulets rotation.

3.4 Framhjulen kan låsas i framåtriktat läge. Detta läget för framhjulen får endast användas när vagnen står parkerad. Kör aldrig med vagnen med framhjulen lästa framåt.

WARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.
• 1. Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en

säkerhetsrisk om du inte är försiktig och uppmärksam.

- Denna produkt är inte avsedd för joggning, skating/inlines.

4) Fälla ihop chassit

4.1 Avlägsna Liggdel/sittdel/tillbehör
4.2 Frigör teleskopstyret genom att öppna teleskåpslåsen och för ner teleskåpstyret hela vägen.
4.3 Tryck in styresledsknapparna på insidan av styresöverdelen och vrid ner styresöverdelen. Släpp knapparna vid det lägsta läget.
4.4 Håll upp säkerhetsspärren samtigt som du lyfter i fällningshandtaget för att fälla vagnen.
4.5 Avlägsna hjulen för ett mer kompakt ihopfällt chassi.

WARNING

• Det får inte finnas något barn i vagnen när den fälls ner eller upp.
• Undvik att barn är i närheten av vagnen när den fälls ner eller upp.
• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

5) Broms

Bromsa vagnen/ Frigör bromsen

5.1 Bromsa vagnen genom att trycka ned bromspedalen hela vägen. Säkerställ att bromsindikatorn är helt röd.
5.2 Frigör bromsen genom att lyfta bromspedalen uppåt. Bromsindikatorn är helt grön.
5.3 Om vagnen är utrustad med säkerhetslina: Trä säkerhetslinan runt handen när du använder vagnen.

WARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.
• Vagnen ska alltid vara bromsad när du lyfter i / ur ditt barn.
• Parkera aldrig vagnen i en backe.
• Kontrollera alltid att vagnen är korrekt bromsad.

- Denna produkt är inte avsedd för joggning, skating/inlines.

6) Justera styret

6.1 Justera lutningen på styresöverdelen genom att tycka in styresledsknapparna på insidan av styresöverdelen. Vrid styresöverdelen till önskat läge och släpp de grå knapparna. Säkerställ att styresöverdelen klickar i position.
6.2 Justera höjden på teleskopstyret genom att öppna teleskåpsläsen. Ställ därefter styret i önskat läge. Säkerställ att styret är uppdraget lika långt på båda sidorna innan det läses fast. Lås teleskåpsläsen. Säkerställ att teleskåpsläsen låser teleskopstyret med ett "klick".

WARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

7) Justerbar fjädring\*

Justera bakhjulsfjädringen genom att vrida fjädringsvreden till önskat läge.

Soft - För mjukare fjädring

Hard - För hårdare fjädring

Kontrollera att samma läge används på båda sidorna.

WARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.
• Fjädringen måste vara inställd på samma läge på båda sidorna, annars snedbelastas chassit och kan bli skadat.

8) Montering av varukorg

Montera varukorgen enligt bilderna.

Carrycot+

1) Montera liggdelen

1.1 För att resa liggdelsramen dra metallstödet längs botten mot stoppen. Upprepa både i fotänden och i huvudänden. Montera innertyget med blixtlåst*

WARNING

• Säkerställ att de båda metallstöden sitter fast i liggdelsramen innan ramen reses. Om metallstöden inte sitter korrekt fast i liggdelsramen under resning av liggdelen, kan tyget skadas.
• Använd aldrig liggdelen om den inte är korrekt uppspänd. D.v.s. se till att liggdelen är stramt spänd och att båda metallbågarna sitter korrekt i fördjupningarna i bottenplattan.

1.2 Ta bort plastpåsen på madrassen. Lägg i madrassen.

WARNING

• Lägg inte i ytterliggare madrasser i liggdelen. Använd endast Emmaljunga orginalmadrass som levereras med produkten.
• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.

1.3 Tryck in båda knapparna på insidan av suffletten och fäll upp den. Sätt fast fotsacken på kardborrebanden på var sida om liggdelen. Suffletten går att fälla upp och ner i önskat läge genom att trycka in båda knapparna på insidan av Suffletten.
1.4 Suffletten spänns fast bak på liggdelen med kardborren.
1.5 För ventilation, rulla upp tyget på baksidan av suffletten.

2) Montera liggdelen på/av chassit

2.1 Bromsa vagnen. Lyft liggdelen i handtaget och placera den i beslagen på båda sidorna av chassit. Tryck ner liggdelen i beslagen så att den låser sig med ett "Klick" på båda sidorna. Säkerställ att indikatorn visar helt grönt.

INDIKATOR FÖR KORREKT MONTERING

Liggdelen+ är utrustad med indikatorer på båda sidor som visar om liggdelen+ är korrekt fäst.

Grön = korrekt fäst på chassit

Röd = inte korrekt fäst på chassit

WARNING

• Kontrollera alltid att liggdelen sitter ordentligt fast i låst läge på båda sidorna.
• Använd aldrig liggdelen+/liften på chassit om en av indikatorerna visar rött. Båda indikatorerna måste vara gröna innan du använder barnvagnen.

2.2 Bromsa vagnen. Dra handtaget under liggdelen bakåt. Lyft liggdelen uppåt.

2.3

WARNING

• Använd aldrig liggdelen i positionen med sufflettänden placerad mot styret.
• Sufflettänden på liggdelen ska alltid vara placerad framåt bort från styret.

2.4

WARNING

• Lyft alltid liggdelen i lyfthandtaget, enligt bild. Detta är mycket viktigt!
• Ställ aldrig liggdelen i närheten av trappor, uppe på bord eller på andra ställen där den kan falla ner.
• Använd inte liggdelen som vagga utomhus eller på ojämna ytor.
• Använd inte liggdelen som en säng till ditt barn.
• Lyft aldrig liggdelen i lyfthandtaget.
• Använd aldrig på stativ eller underrede.

3) Insektsnät

3.1 Fäst Insektsnätet på suffletten med dragkedjan.
3.2 Fäst nätet på suffletten med tryckknappen. Upprepa på andra sidan.

SE 2-16 7-41

4) Ytterligare ventilation (CARRYCOT+)

För extra ventilation kan tygerna vid huvudändan av liggdelen öppnas. Se till att inget barn befinner sig i liggdelen när detta utförs. Alla steg måste utföras korrekt för att inte äventyra barnets säkerhet. Om du är osäker, fråga din Emmaljunga-partner.

4.1 Dra upp båda dragkedjorna på yttertyget som visas på bilden.
4.2 Lyft upp den bakre delen av suffletten, som är fäst med kardborreband på liggdelens ram.
4.3 Vik/rulla det yttre tygstycket runt den frilagda ramen på liggdelen.
4.4 Fäst det yttre suffletttyget med den svarta kardborren och se till att suffletten ligger tillbaka i sin normala position över liggdelens ram.
4.5 Ta bort madrassen från botten av liggdelen och dra ner dragkedjorna på innertyget (sufflettyget är inte avbildat för bättre vy).
4.6 Se till att plast-ryggstödet är i sitt hopfällda läge och i nivå med botten på liggdelen.
4.7 Vik det avdelade stycket av innertyget över det platta ryggstödet.
4.8 Lägg tillbaka madrassen och kontrollera att alla tygstycken sitter korrekt innan du lägger barnet i liggdelen.
För att stänga tygdelarna och använda barnvagnen utan extra ventilation, utför stegen ovan i omvänd ordning.

WARNING

• Lämna aldrig barnet utan uppsikt!
- Liggdelen/liften är inte avsedd att användas som säng.
- Se till att barnet alltid är under uppsikt av en vuxen, även om det somnat i liggdelen!

5) Justering av ryggstöd (CARRYCOT+)

För att justera ryggstödet på ett säkert sätt får inget barn vara i liggdelen.

5.1 Lyft madrassen och dra det svarta plast-ryggstödet upp från sitt platta läge.
5.2 Fäst metallstödbågen på liggdelens metallstödstång.
5.3 För att minska lutningsvinkeln på ryggstödet, öppna tryckknappen på den svarta remmen.
5.4 Lägg ryggstödets stödstång på remmen.
5.5 Stäng tryckknappen igen.

WARNING

• Se till att tryckknappen alltid är stängd och ligger under madrassen.
• Använd aldrig liggdelen+ om tryckknappen är skadad eller saknas.
• Bär aldrig liggdelen med ett barn i den när ryggstödet är i upphöjt läge.
• Innan du bär eller lyfter liggdelen, se alltid till att ryggstödet är i liggposition. Använd alltid ett separat barnvagnssele om du använder ryggstödet i liggdelen. På liggdelens botten finns det fästpunkter för en separat sele som uppfyller EN1466.

6. Utfällbart solskydd (CARRYCOT+)

Carrycot+ är utrustad med ett utfällbart solskydd under den främre delen av suffletten.

6.1 Öppna försiktigt dragkedjan i den främre delen av suffletten och rulla ut det svarta UV-skyddet.
6.2 Dra det över fotändan av liggdelen och fäst det med två tryckknappar undertill.
6.3 När UV-skyddet inte används, rulla tillbaka det och förvara det i den främre delen av suffletten.

Det är möjligt att använda solskyddet tillsammans med insektsnätet:

Fäst insektsnätet på insidan av suffletten och använd sedan solskyddet ovanpå, enligt beskrivningen ovan.

7) Fäll ihop liggdelen

Lyft på madrassen. Dra ihop metallbågarna längs botten och fäll liggdelen. Upprepa både i fotänden och huvudänden.

ERGO+ Seat unit

1) Montera Seat unit

1.1 Sittdelsramen. Tryck in båda knapparna på sidan av fotstödet för att fälla ut den.
1.2 Vik ut båda infästningarna.
1.3 Trä ryggen över sittdelsramens övre kant.
1.4 Trä selens grenband igenom sittdelstyget och trä sedan sittdelstyget runt sittdelsplattan. Stäng tyget under sittdelsplattan med kardborrebandet.
1.5 Lägg säkerhetsbanden runt ramen och klicka fast spännet på baksidan av ryggstödet. Upprepa på vänster och höger sida av ramen
1.6 Tryck fast tryckknapp över ramen på båda sidorna.
1.7 Ta remmarna längst ner på baksidan av sitsen och fäst var och en av dem med tryckknapparna på sittdelsklädseln enligt bilden. Se till att du klickar fast varje rem på den nedersta tryckknappen.
1.8 Fäst dessa remmar säkert i sittdelen på båda sidor enligt bilderna.
1.9 Kontrollera att båda remmarna är ordentligt fastsatta med tryckknapparna.
1.10 Klicka fast fällningshandtagets i infästningen på båda sidorna.
1.11 Trä bandet igenom hålet i tyget och fäst runt fäll ningshandtaget med tryckknappen
1.12 För in frambågen i fästena på båda sidorna av sittdelen.
1.13 Tryck fast grenbandet runt frambågen.
1.14 Klicka fast suffletten på sittdelsramen, båda sidor.

WARNING

Klämmrisk.

OBS

Om suffletten förs upp och ner på sitsen kan repor uppkomma. Håll Sittdelsramen fritt från damm och smuts.

1.15 Trä tyget över ramen och knäpp sedan fast tryckknapparna på den nedersta tryckknappen. Upprepa på båda sidorna.

2) Fästa/ta bort sittdelen

2.1 Aktivera bromsen. Klicka fast sittdelen i chassit och se till att den klickar ordentligt och säkert på båda sidor. Sittdelen kan fästas i färdriktningen eller mot färdriktningen. Se till att indikatorn är helt grön.
2.2 Dra båda handtagen på sidorna uppåt och lyft sittdelen från chassit.

INDIKATOR FÖR KORREKT FASTSÄTTNING

ERGO+ sittdelen är utrustad med indikatorer på varje sida som visar om ERGO+ sittdelen är korrekt monterad.

Grön = korrekt fastsatt i chassit Röd = inte korrekt fastsatt i chassit

WARNING

• Se alltid till att fästet är korrekt anslutet till ramen på båda sidor.
• Använd aldrig (+) sittdelen på ramen om en av indikatorerna visar rött. Båda indikatorerna måste vara gröna innan vagnen används.
• Se till att barn hålls borta från alla rörliga delar av barnvagnen för att undvika risk för skador.
• Kontrollera alltid att sittdelen är ordentligt fastsatt i chassit innan vagnen används.
• Håll i bärhandtagen tills sittdelen är på plats.
• Lämna aldrig ett barn i sittdelen när du tar bort eller fäster sittdelen.

3) Justera suffletten

3.1 Dra suffletten framåt eller bakåt enligt önskemål.
3.2 Om du vill förlänga suffletten för att skydda barnet extra mycket kan du öppna dragkedjan på suffletten. Dra sedan suffletten fram, så blir den längre.
3.3 För extra ventilation öppna dragkedjan.

4) Öppna/Stäng frambågen

4.1 Knäpp upp grenbandet först. Tryck sedan in knappen och öppna frambågen.
4.2 Klicka frambågen i fästet tills det säger "klick". Fäst grenbandet runt frambågen.

WARNING

• Frambågen ska alltid vara monterad vid användning.
• Kontrollera alltid innan användning att frambågen sitter ordentligt fast i sittdelen.
• Fäst grenbandet runt frambågen.
• Bär aldrig vagnen i frambågen.

5) Justera ryggstöd/ fotstöd

5.1 Ryggstödet kan justeras i olika lägen. Dra handtaget under ryggen av sittdelen bakåt. Justera till önskat läge.
5.2 Dra i den grå justeraren vid slutet av fotstödet för att sänka det. För att höja det, lyft fotstödet uppåt.

OBS

Maxvikt på fotstödet: 3 kg.

WARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.
• Kontrollera att sittdelen är låst i ett av sina lägen genom att trycka den bakåt tills den läser i ett av lägena.
• Låt aldrig barnet/barnen stå på fotstödet.
• Den korrekta positionen för huvudstödet är i samma höjd som

barnets huvud. Selen måste komma ut direkt ovanför barnets axlar.

6) Demontering av sittdelsklädsel

6.1 Knäpp upp alla tryckknapparna från suffletten, ta av suffletten från sittdelsramen.
6.2 Knäpp upp tryckknapparna samt spännena på båda sidorna.
6.3 Öppna tyget under sittdelen och tag av tyget från sittdelsplattan.
6.4 Trä grenbandet igenom hålet.
6.5 Öppna tryckknappen runt fällningshandtaget och tag av tyget från sittdelsramen.

7) Insektsnät (leverans med chassit)

7.1 Fäst insektsnätet på suffletten med blixtlåset.
7.2 Använd tryckknappen för att fästa nätet runt bandet på sittdelen. Upprepa på andra sidan.
7.3 Ficka för förvaring av Insektsnät

8) Montera fotsacken (tillbehör)

8.1 Dra fotsacken över fotbrädan.
8.2 Fäst fotsacken med tryckknapparna på insidan av suffletten. Fäst tryckknappen som sitter längst bak på fotsacken på den övre knappen på sittdelen.
8.3 Öppna dragkedjan på fotsacken när barnen skall in – eller ut ur vagnen.

VIKTIGT!

Suffletten får inte fällas ned när fotsacken är fastknäppt på suffletten.

9) Regnskydd (tillbehör)

9.1 Regnskyddet monteras genom att du drar regnskyddet över suffletten och ligg- eller sittdelen.
9.2 Regnskyddet har en en stor lucka vid sufflettöppningen som kan öppnas och stängas.med kardborrebanden.
9.3 Säkerställ att sidofönstren alltid är öppna och fria för att säkerställa ventilation. Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt

innan regnskyddet monteras, försök om möjligt att torka av den först. Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

5-punktsselen (ERGO+)

1) 5-punktsselen - Spänn fast barnet

1.1 Placera de 5 selarna framför barnet så att barnet inte sitter på dem.
1.2 Sätt ihop det vänstra axel- och höftbandet genom att skjuta det övre vänstra spännet in i det nedre vänstra spännet tills det klickar fast.
1.3 Sätt ihop det högra axel- och höftbandet genom att skjuta det övre högra spännet in i det nedre högra spännet tills det klickar fast.
1.4 Klicka det högra spännet på det vänstra spännet tills de fäster ihop som en enhet. Det är mycket viktigt att de sitter ihop korrekt och inte kan dras isär.
1.5 Lås slutligen ihop selen med grenbands-spännet med ett "KLICK"

WARNING

Kontrollera alltid att selen är låst genom att dra i det.

1.6 Justera alla glid-spännena (3) på axel- och midjebanden så att selen sitter tätt mot barnets kropp.
1.7 Pressa samman de grå knapparna för att öppna 5-punktsselen.

2) Ändra position på 5-Punktsselen

2.1 Ta loss sittdelsklädseln enligt beskrivningen under: Seat unit: 6) Demontering av sittdelsklädsel

Axelremmar

2.2 Tryck ut axelremmarnas fästen.

2.3 Dra tillbaka axelremmarna genom sittdelens rygg och sätt tillbaka dem i den andra öppningen framåt.Tryck

2.2 Tryck ut axelremmarnas fästen. 2.3 Dra tillbaka axelremmarna genom sittdelens rygg och sätt tillbaka dem i den andra öppningen framåt.Tryck

tillbaka bältet. Upprepa detta steg på andra sidan.

Grenbältet

2.4 Tryck ut remmen på grenbältet och för ner grenbältet genom sittplattan.
2.5 För remmen genom den andra öppningen och tryck tillbaka remfästet. Montera tyget igen som beskrivet under: 7) Montering av sittdelsklädsel

VIKTIGT

Säkerställ att axelbanden och grenbandet är korrekt fastsatta.

WARNING

• Innan du använder vagnen igen, kontrollera att sittklädseln verkligen sitter fast och att alla tryckknappar är ordentligt och korrekt fastsatta.
• Det är viktigt att sittdelsklädseln alltid är korrekt monterad.
• Använd aldrig denna produkt utan att sittdelsklädseln är fullt monterad på sittramen.

FLAT+ Seat unit

1) Montering av sittdelsklädsel

1.1 Placera tyget till sittdelen i sittdelen över toppen av ryggstödet och trä igenom selejusteringsremmen genom sittdelstyget.
1.2 Dra öppningen av tyget över justeringshandtaget på ryggstödet. Se till att handtaget är helt fritt och inte täckt av tyg.
1.3 Fäst tyget med tryckknapparna på varje sida under huvudstödet.
1.4 Fäst nätmaterialet på baksidan av ryggstödet med tryckknappar.
1.5 Dra tyget över huvudstödet och trä igenom justeringsremmen för huvudstödet genom hålet.
- Ställ in ryggstödet i liggande läge och placera huvudstödsöverdraget

ovanpå sittdelstyget.

1.6 Fäst alla tryckknappar på sittdelen.

Det finns totalt 20 tryckknappar. 3 tryckknappar på varje armstöd, 5 fram och 9 bak.

1.7 Fäst grenremmen genom att placera den runt bygeln och säkra den genom att fästa tryckknappen.
1.8 Trä axelbanden genom axelbältesdynorna och fäst dem med clipsen tillsammans. Fäst axeldynorna med en tryckknapp för att hålla dem på plats. Upprepa på båda sidor.
1.9 Klicka suffletten fast i ramen.
1.10 Fäst suffletten på plats med hjälp av kardborrebanden som är fästa på sittdelstyget.

WARNING

• Se till att barn hålls borta från alla rörliga delar av vagnen för att undvika skador.
• Det är viktigt att sittdelens tyg alltid är korrekt monterat.
• Använd aldrig vagnen utan att först kontrollera att sittdelens tyg är korrekt monterat på ramen.
• Frambågen ska alltid vara monterad när sittdelen används.
• Kontrollera alltid att frambågen är korrekt fäst vid sittdelen innan användning.
• Använd aldrig selen utan att axelkuddarna är ordentligt fastsatta med tryckknapparna på axelkuddarna.
• Se alltid till att selens spännen är ordentligt fastsatta.
• Använd aldrig vagnen om delar saknas.
• Använd aldrig vagnen utan att först kontrollera att sittdelens tyg är korrekt monterat på ramen.
• Suffletten ska alltid vara monterad när vagnen används.
• Bär aldrig sittdelen/vagnen i frambågen.

2) Fästa/ta bort sittdelen

2.1 Aktivera bromsen. Klicka fast sittdelen i chassit och se till att den klickar ordentligt och säkert på båda sidor. Sittdelen kan fästas i färdriktningen eller mot färdriktningen. Se till att

indikatorn är helt grön.

2.2 Dra båda handtagen på sidorna uppåt och lyft sittdelen från chassit.

INDIKATOR FÖR KORREKT FASTSÄTTNING

FLAT+ sittdelen är utrustad med indikatorer på varje sida som visar om FLAT+ sittdelen är korrekt monterad.

Grön = korrekt fastsatt i chassit

Röd = inte korrekt fastsatt i chassit

WARNING

• Se alltid till att fästet är korrekt anslutet till ramen på båda sidor.
• Använd aldrig (+) sittdelen på ramen om en av indikatorerna visar rött. Båda indikatorerna måste vara gröna innan vagnen används.
• Se till att barn hålls borta från alla rörliga delar av barnvagnen för att undvika risk för skador.
• Kontrollera alltid att sittdelen är ordentligt fastsatt i chassit innan vagnen används.
• Håll i bärhandtagen tills sittdelen är på plats.
• Lämna aldrig ett barn i sittdelen när du tar bort eller fäster sittdelen.

3) Justera suffletten

3.1 Dra huven försiktigt framåt eller bakåt till önskad position.
3.2 Öppna dragkedjan för att öka ventilationen.

4) Öppna/Stäng frambågen

4.1 Knäpp upp grenbandet först. Tryck sedan in knappen och öppna frambågen.
4.2 Klicka frambågen i fästet tills det säger "klick". Fäst grenbandet runt frambågen.

WARNING

• Frambågen ska alltid vara monterad vid användning.
• Kontrollera alltid innan användning att frambågen sitter ordentligt fast i

sittdelen.

• Fäst grenbandet runt frambågen.
• Bär aldrig vagnen i frambågen.

5) Justera ryggstöd / fotstöd / huvudstöd

5.1 Ryggstödets vinkel är justerbar i olika sittpositioner. Dra upp handtaget på baksidan av sätet och justera ryggstödet försiktigt genom att trycka det framåt eller bakåt.

• När du justerar ryggstödet till liggpositionen släpps selen automatiskt lite för att du ska få en bekväm passform i liggpositionen.
• När du justerar ryggstödet uppåt måste selen dras åt igen genom att dra i selebandet på baksidan av sätet (se 5-punktsbälte FLAT).

5.2 Justera fotstödet nedåt genom att dra i plastgreppet på framsidan av fotstödet med ena handen. För att justera det uppåt, lyft det i position.

OBS

Maxvikt på fotstödet: 3 kg.

5.3 Justera huvudstödet genom att dra textilhandtaget högst upp på huvudstödet uppåt samtidigt som du försiktigt justerar huvudstödet uppåt eller nedåt.

WARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.
• Kontrollera att sittdelen är låst i ett av sina lägen genom att trycka den bakåt tills den läser i ett av lägena.
• Låt aldrig barnet/barnen stå på fotstödet.
• Den korrekta positionen för huvudstödet är i samma höjd som barnets huvud. Selen måste komma ut direkt ovanför barnets axlar.

6) Demontering av sittdelsklädsel

6.1 Öppna klämmorna på båda sidor av

huven och ta bort huven från sittdelen.

6.2 Öppna tryckknapparna på sittdelen och på fotstödet (tryckknappar totalt: 3 x armstöd vänster, 3 x armstöd höger, 5 x ryggstöd fram, 9 x ryggstöd bak).
6.3 Trä selen genom hålen i tyget.
6.4 Trä grenremmen ur tyget och ta bort tyget från sittdelen, inklusive tyget på huvudstödet.

7) Insektsnät (leverans med chassit)

7.1 Fäst insektsnätet på suffletten med blixtlåset.
7.2 Använd tryckknappen för att fästa nätet runt bandet på sittdelen. Upprepa på andra sidan.

8) Montera fotsacken (tillbehör)

8.1 Dra fotsacken över fotbrädan.
8.2 Fäst fotsacken med tryckknapparna på insidan av suffletten. Fäst tryckknappen som sitter längst bak på fotsacken på den övre knappen på sittdelen.
8.3 Öppna dragkedjan i mitten av fotsacken när barnen skall in – eller ut ur vagnen.

VIKTIGT!

Suffletten får inte fällas ned när fotsacken är fastknäppt på suffletten.

9) Regnskydd (tillbehör)

9.1 Regnskyddet monteras genom att du drar regnskyddet över suffletten och ligg- eller sittdelen.
9.2 Regnskyddet har en en stor lucka vid sufflettöppningen som kan öppnas och stängas.med kardborrebanden.
9.3 Säkerställ att sidofönstren alltid är öppna och fria för att säkerställa ventilation. Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först. Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

5-punktsselen (FLAT+)

1) 5-punktsbälte FLAT+ - Spänna fast barnet

1.1 Justera huvudstödet så att axelbanden är i nivå med ditt barns axlar. Höjden på axelbanden och huvudkudden kan justeras genom att dra uppåt i frigöringshandtaget.
1.2 Se till att varje axelrem är korrekt knäppt med clipsen och täckt av axelvadderingen. Axelvadderingen måste fästas med tryckknappar.
1.3 Placera barnet i FLAT+ sittdelen.
1.4 Klicka det högra spännet över det vänstra spännet tills de hålls ihop som en enhet.
1.5 Stäng selen med selenlåset på grenen med ett "KLICK".

WARNING

• Kontrollera alltid att bältet är ordentligt stängt genom att dra i det.
  1.6 Dra åt selen genom att dra i remmen på baksidan av ryggstödet.
  1.7 Dra upp handtaget på ryggstödet och håll det för att lossa selen.
  1.8 Öppna selen genom att trycka på det centrala läset.

Nödöppning:

• Om du snabbt behöver lossa bältet, tryck på det centrala låset.
• Du kan även öppna axelbanden genom att klicka på klämmorna under axelkuddarna.

WARNING

• Använd aldrig barnvagnen utan att först kontrollera att tyget på sittdelen är korrekt monterat på ramen.
• Selbanden måste alltid vara låsta när barnet sitter i sittdelen.
• Selbanden måste vara åtdragna utan spel och inte vridna.
  • FÖRSÖK INTE att demontera,

modifiera eller lägga till några delar till sittdelen.

• Lämna aldrig ditt barn utan uppsikt.
• Se till att alla användare är informerade om hur man frigör ditt barn vid en nödsituation.

WARNING! Lösa remmar i säkerhetselen kan utgöra risk för kvävning för barn. När vagnen inte används skall alltid axelremmarna knäppas upp i mitten av axelbanden.

Skötsel och underhåll

1) Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskyddet vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.
• Var aktsam vid transport och förvaring då
• chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

2) Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj sedan alla leder. VARNING! Smörj ej på teleskophandtaget Fälgar och ekrar på alla hjul, bör med jämna
• mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används
• vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp.
• Rengör axlarna (torka av axlarna med en trasa)

Lufthjul: (vissa modeller)

- Behöver du pumpa däcket använder du en luftpump med adapter för bil.

• För lufttryck se märkning på däcket. Vänligen bortse från eventuella märkningar på däck med körriktning.
• Däcken är monterade för hand. Eventuell ojämn gång kan man lätt justera genom efterjustering (släpp ut luften och dra däcken rätt).
• Genom ozonpåverkan och UV-strålning kan däcken få små torrsprickor. Det påverkar inte vagnens köregenskaper och säkerhet och är ingen reklamationsgrund.

Viktig information konstläder

• Använd aldrig desinfektionsvätskor/-gel på konstläderstyre eftersom det kan ge permanenta fläckar och skador på konstlädrets yta.
• Se till att konstläder hålls rent genom att tvätta med mild tvål och vatten. Torka alltid dina händer efter desinfektion innan du tar i styret.
• Använd aldrig kardborreband (t.ex. skötväskor, o rganisers) på styre i konstläder då detta kan skada styret.

WARNING

Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Kontrollera att:

• Alla lås fungerar korrekt på chassi, ligg- och sittdel.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla dragkedjor och kardborreband sitter
• ordentligt fast.
• att elastiska band inte förlorat sin elasticitet.
• parkeringsbromsen fungerar.
• Lufttrycket är korrekt (se märkning på däck)
• Kontrollera regelbundet efter skador på chassit, ligg- och sittdel.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer konsumentköplagen.
• I parkeringsbromsarna finns rörliga delar som behöver regelbundet
• underhåll för att fungera korrekt.
• För korrekt funktion se till att parkeringsbromsarna alltid är välsmorda.
• Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsarna.
• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.
• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

3) Tvättråd

Sufflett:

Lyft av och fäll upp suffletten. Skölj av sufflettens insida (fodret) med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge.

Sittdelsklädsel och 5-punktssele:

Montera av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. 5-punktsselen: Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

Madrass:

Vi rekommenderar handtvätt. Dropptorka.

Liggdel:

Ta bort madrass och vindskydd. Torka av klädselns utsida och fodret med en fuktig trasa. Torka liggdelen i utfällt läge.

Övrig information

Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C). Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar, kanter och dragkedjor. Du kan impregnera klädseln på nytt efter tvätten. Gör alltid detta innan du monterar vagnen på nytt.

WARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering. Återmontering efter tvätt
• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

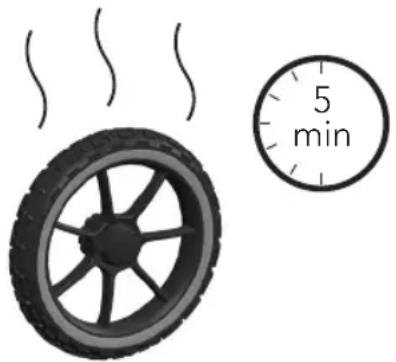

• Om däcken har förvarats i en varm miljö (t.ex. bilen). Låt däcken svalna en aning före användning, för att undvika deformation och ett större slitage än normalt.

• Var noga att följa service och underhållsintervallen som finns i denna manual.
• För produktens hållbarhet och säkerhet följ denna service- och underhållsplan.

4) FÖLJ SERVICE OCH UNDERHÅLLSPLANEN I DENNA MANUAL

Alla material kan försvagas över tid på grund av upprepade belastningar eller påfrestningar. Säkerheten hos en produkt påverkas av konstruktion, material, användning, underhåll, barnets vikt samt terräng och omgivningsförhållanden (fuktighet, salthalt, temperatur, etc.). Var noga att följa service och underhållsintervallen som finns i denna manual. Förutsättningen för lång livslängd är regelbunden service och utbyte av förslitningsdelar (ingen reklamationsrätt). Spara alltid service och underhållsschema för framtiden. Det är en värdehandling.

WARNING

Följ alltid service och underhållsintervallen som finns i denna manual. Bristande service och underhåll kan leda till oförutsedda säkerhetsrisker.

Reklamationsrätt

Emmaljunga följer din lagstadgade rätt som gällde vid tiden för köpet av denna produkt. Reklamationsrättstiden börjar vid överlämningen av produkten från din Emmaljunga-partner/återförsäljare. Spara det undertecknade överlämningsprotokollet samt kvittot och köpbevis för det fall att du behöver åberopa reklamationsrätten.

Reklamationsrätt vid reklamationsfall

Reklamationsrätten täcker alla material- och tillverkningsfel som finns vid överlämningen.

VAD RÄKNAS INTE SOM TILLVERKNINGSFEL

• Naturligt slitage och skador på grund av överdriven användning.
• Följdskador som uppstått på grund av att skador eller fel har ignorerats och

som lett till svårare reparationer.

• Skador på grund av olämplig eller felaktig användning (se bruksanvisningen).
• Skador på grund av felaktig montering eller idrifttagning.
• Skador på grund av vårdslös behandling eller bristande underhåll av köpeföremålet.
• Skador på grund av otillbörliga ändringar av köpeföremålet.

Rost: Chassit är rostskyddsbehandlat för att ge ett ordentligt grundskydd. Vid bristande underhåll kan rostfläckar dock uppstå.

Repor: Vid förekomst av repor anses detta vara normalt slitage.

Mögelbildning: Om textildelar har blivit fuktiga måste de torkas ordentligt för att undvika mögelbildning.

Blekning av tyger: Tygerna uppfyller gällande standarder, men blekning kan uppstå på grund av solstrålning, svett, rengöringsmedel, nötning (speciellt på områden vid handtagen) eller för frekvent tvätt. Små färgskillnader mellan olika tillverkningspartier kan förekomma.

Sömmar/tryckknappar/dra kedjor/tyg:

Kontrollera vid köpet att alla tygdelar, sömmar och tryckknappar är korrekt sydda och fästa. Eventuella reklamationer av sömmar eller defekta tryckknappar måste göras snarast vid upptäckt av felet.

Hjul: Barnvagnshjulen från Emmaljunga håller en mycket hög kvalité. Mindre obalans och glapp kan förekomma och detta är normalt. Slitna hjul anses vara naturligt slitage. Punkteringar på lufthjul kan orsakas av yttre påverkan, vassa föremål eller körning med för lågt lufttryck.

Vid lufthjul: Följ lufttrycksanvisningarna vid olika förhållanden (värme, kyla, transport vid flygresor). Ingen reklamationsrätt ges för skador på grund av för högt lufttryck.

av friktion, rengöringsmedel, solkräm eller andra yttre faktorer. Detta är naturligt slitage. För att minska slitaget på handtag undvik all form av hand- eller solkräm. Handkräm eller solkräm innehåller ämnen som kan lösa upp handtagets ytskickt. Handtagen kan enkelt bytas ut. Byte av slitdelar sker mot kostnad.

Vid snöfall och temperaturer nära fryspunkten med fuktig snö kan det ibland hända att snö fastnar på hjulen och orsakar en snöbollseffekt, särskilt om vagnen kommer direkt från värme till kyla. För att förhindra att vatten/fukt fryser fast på däcken kan man använda generella vaxsprayer, anti-frys vaxspray för skidor.

Ljud: ljud som uppstår pga friktion mellan olika chassidelar utgör ingen reklamationsgrund. Ljud från fjädring, hjul, broms och andra rörliga delar kan inte helt undvikas utan är en del av vagnens konstruktion. Underhåll såsom regelbunden smörjning och rengöring kan minska ljud från dessa delar men det är inte möjligt att få rörliga delar på din Emmaljunga barnvagn helt ljudlösa.

Vad du bör tänka på vid köpet

Kontrollera att vagnen är komplett och att inga delar saknas. Kontrollera att alla funktioner på vagnen fungerar och bekräfta detta på överlämningsprotokollet.

Reklamationsprocess

Rapportera felet omedelbart till den Emmaljunga-partner/återförsäljare där du beställt/köpt vagnen för att diskutera nästa steg. Vid hantering av reklamationsanspråk kan produktspecifika avskrivningssatser tillämpas.

5) Service dokumentation

Din barnvagn behöver regelbunden underhåll och kontroll. För produktens hållbarhet och säkerhet följ denna service- och underhållsplan. Anlita alltid en auktoriserad Emmaljunga Service Partner för att utföra servicen. Spara alltid service och underhållsschema för framtiden. Det är en värdehandling. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd.

Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav.

Utöver den regelbundna servicen från din Emmaljunga Service Partner är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassi nummer:

	Datum, stämpel Namn kund, signatur
0 Leveranskontroll	____	____
6 mån. kontroll	____	____
12 mån. kontroll	____	____
24 mån. kontroll	____	____

	Datum, stämpel Namn kund, signatur
36mån. kontroll□	____
4års. kontroll□	____
5års. kontroll□	____
6års. kontroll□	____
7års. kontroll□	____
8års. kontroll□	____
9års. kontroll□	____
10års. kontroll□	____

6) Leveranskontroll

1. Chassi

Chassi

Bakhjul (x2)

Varukorg

Hjulclips (2x)

Framhjul (x2)

Hjullock (2x)

Axeltappar (2x)

Sittdel Ergo+

Sittdel Ergo med klädsel

Sufflet

Frambåge

Handtag för ryggjustering

Sittdel Flat+

Sittdel Flat med klädsel

Sufflet

Frambåge

Liggdel

Liggdel Fotsack

Madrass Innertyg

2. Chassi, sittdel & liggdel

Kontrollera chassilåsets funktion. Den gröna indikatorn ska alltid vara grön vid användning

Kontrollera att sittdelen/liggdelen klickar i och läses fast på båda sidorna.

Kontrollera 5-punktsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera att ryggen på sittdelen går att justera och läser i sina lägen.

Kontrollera att fotbrädan på sittdelen går att justera och läser i sina lägen.

3. Hjul & Broms

Fetta in axeltapparna.

Sätt på hjulen på axlarna, kontrollera att hjulen låser på axlarna och axlarna i chassit.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuell övriga synbara avvikelser på chassi,klädsel,varukorg och hjul.

7) Servicekontroll

1. Chassi, sittdel & liggdel	6 12 24 36
Kontrollera chassilåsets funktion. Den gröna indikatorn ska alltid vara grön vid användning.
Kontrollera att sittdelen/liggdelen klickar i och låses fast på båda sidorna.
Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och läsa upp selen.
Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.
Kontrollera att ryggen på sittdelen går att justera och låser i sina lägen.
Kontrollera att fotbrädan på sittdelen går att justera och låser i sina lägen.
2. Hjul & Broms	6 12 24 36
Sätt på hjulen på axlarna, kontrollera att hjulen låser på axlarna och axlarna i chassit.
Kontrollera att bromsen låser båda bakhjulen.
3. Okulär översyn	6 12 24 36
Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.
Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.
4. Smörjning	6 12 24 36
Rengör och smörj hjul, axlar, broms och fotbrädan.

Övriga noteringar (ytterligare utförda justeringar eller utbytta detaljer)

Table of contents

Welcome.... 44

Monter baghjulet på stellet

360° rotation/ läst rotation

3.3 Hjulene kan rotere frit 360°, när låseringen er i sin øverste position. Hjulene kan låses ved at trykke ned på låseringen, när hjulene er i "fremadvendt" position.
3.4 Forhjulene kan låses i fremadrettet position. Denne position af forhjulene må kun bruges, när vognen er parkeret. Skub aldrig vognen med hjulene låst i fremadvendt position.

3.5

ADVARSEL

2) AEndre position på 5-punktsselen

□ Sammeklappet stel
Hjul (x2)
Varekurv
Baghjulslåseclips (x2)
Forhjul (x2)
Baghjulsdæksel (x2)
Akseltapper (x2)

Sæde Ergo+

- Bruk aldri vognen när du går opp eller ned trapper.

3.3 Hjulene kan rotere fritt 360° när läseringen er i øvre posisjon. Hjulene kan låses ved å trykke ned på läseringen när hjulene er i "forovervendt" posisjon.

3.4 Forhjulene kan låses i fremre posisjon. Denne posisjonen til forhjulene skal kun brukes när barnevognen er parkert. Skyv aldri vognen med hjulene låst i fremre posisjon.

3.5

ADVARSEL

• Forsikre deg om at barn holdes unna bevegelige deler när vognen justeres, hvis ikke risikerer de å skades.
• Trekk aldri en vogn med svingbare hjul etter deg. Vognen kan komme i selvsving, som kan lede til en sikkerhetsrisiko om du ikke er oppmerksom.
• Dette produktet er ikke egnet for jogging, skøyter eller rulleskøyter.

4) Slå sammen understellet

6) Afmontering av setetekstil

i selen på baksiden av setet (se 5-punktssele FLAT+).

6) Afmontering av setetekstil

Sammenslätt understell

Bakhjul (x2)

Handlekurv

Låseklips for bakhjul (x2)

Framhjul (x2)

Deksel på bakhjul (x2)

Akselpinner (x2)

Sete Ergo+

Seteramme ergo med setestoff

Kalesje

Frontbøyle
