Classic Sport - Barnevogn Emmaljunga - Gratis bruksanvisning og manual

Produkttype	Barnevogn (trille/sportsvogn)
Merke	Emmaljunga
Modell	Classic Sport
Alder (sitteenhet)	6 måneder til 3 år
Alder (bag)	0 til 6 måneder (kan ikke sitte uten hjelp, rulle over, eller presse seg opp)
Maksimal barnevekt (sitteenhet)	15 kg
Maksimal barnevekt (bag)	9 kg
Bag ytre mål (City-bag)	795 mm x 430 mm
Seletype	5-punkts sele med skulderputer
Fjæring	Justerbar (E.A.S.T.): 3 posisjoner (Myk, Medium, Hard)
Håndtaksjustering	Høydejusterbar (trykknapper på innsiden av håndtaket)
Sitteenhetens retning	Reversibel (forover- eller bakovervendt)
Ryggstøtteposisjoner	4 posisjoner (inkludert fullt nedfelt)
Fotstøtteposisjoner	2 posisjoner (horisontal og ned)
Bremsetype	Parkeringsbrems (fotbetjent, låser bakhjul)
Hjul	4 avtakbare hjul (pneumatiske dekk, lufttrykk angitt på dekket)
Inkluderte tilbehør	Sitteenhet, hette, regntrekk, frontstangstoff, fotstøttestoff, skulderputer; valgfri City-bag
Maksimal last i handlekurv	5 kg
Stoffpleie	Håndvask sittestoff og hette i lunkent vann; ikke vask i maskin; tørk hengende; skinnimitasjon: tørk med mild såpe
Chassissmøring	Hver 3. måned: rengjør og smør aksler og fjæring med vaselin eller motorolje
Standarder	DIN EN 1888:2003 + A1:2005 + A2:2005 + A3:2005, EN 1466:2008
Anbefalt alder for sitteenhet	Ikke egnet under 6 måneder; barnet må sitte uten hjelp
Advarsler	Ikke for løping eller skating; bruk alltid sele; aldri la barnet være uten tilsyn; kontroller låsemekanismer

Ofte stilte spørsmål - Classic Sport Emmaljunga

Hvordan fester jeg hjulene til chassiset?

Fjern plastbeskytterne fra akslene. Kontroller at parkeringsbremsen ikke er aktivert. Trykk på utløserknappen på hjulnavet, skyv hjulet helt inn på akselen, slipp knappen, og trekk hjulet mot deg til det klikker. Gjenta for alle fire hjul. Trekk alltid i hjulnavet for å bekrefte at det er forsvarlig festet.

Hva er maksimalvekten for sitteenheten og bagen?

Sitteenheten er egnet for barn opp til 15 kg (omtrent 3 år). Bagen (City-bag-tilbehør) kan holde et barn opp til 9 kg og er beregnet på spedbarn som ikke kan sitte uten hjelp, rulle over, eller presse seg opp på hender og knær.

Hvordan justerer jeg fjæringen?

E.A.S.T. justerbar fjæring har tre posisjoner: Myk, Medium og Hard. Trekk den grå tappen utover, vri knotten til den grå knappen låser seg i ønsket posisjon (1, 2 eller 3), og gjenta på den andre siden. Juster kun når chassiset er foldet for å unngå slitasje. Begge sider må stilles inn til samme posisjon.

Kan sitteenheten vendes begge veier?

Ja, sitteenheten er reversibel. Den kan festes forover- eller bakovervendt. For å feste, trykk Easy Fix-festene inn i mottakerne til de klikker. For å løsne, klem på Easy Fix-greipene under armlenene og løft sitteenheten rett opp.

Hvordan rengjør jeg stoffdelene?

Håndvask sittestoff og hette i lunkent vann med mild flytende såpe. Tørk hengende helt utstrakt. Ikke vask i maskin. For skinnimitasjon stoff, rengjør med en dråpe mild oppvaskmiddel og tørk med en fuktig klut. Madrassen kan vaskes i maskin på 40°C, men omform fiberfyllingen. Fjern stoffet før vask.

Er barnevognen egnet for løping eller skating?

Nei, bruksanvisningen advarer uttrykkelig: Dette produktet er ikke egnet for løping eller skating. Det er kun designet for normal gange.

Hvordan folder jeg chassiset?

Aktiver parkeringsbremsen, still ryggstøtten oppreist, brett hetten fremover. Trekk begge hovedlåsemekanismene på hver side mot deg langs rammen, løft sikkerhetsklipsen, og brett håndtaket fremover. For en mer kompakt fold, fjern hjulene ved å trykke på utløserknappene på hjulnavene. Tørk av akslene før du fester dem igjen.

Hva er maksimal last i handlekurven?

Handlekurven kan holde maksimalt 5 kg. Plasser tyngre gjenstander i midten for å opprettholde stabilitet. Gjenstander skal ikke stikke ut over sidene for å unngå at de setter seg fast i hjuleikene.

Kan jeg bruke bagen på et stativ?

Nei, bruksanvisningen sier: Bruk aldri denne bagen på et stativ. Den skal kun brukes på Emmaljunga-chassiset eller som spesifisert.

Hvor ofte bør jeg smøre chassiset?

Det anbefales å smøre hjulakslene og fjæringssystemet hver tredje måned. Rengjør akslene med en klut før du påfører vaselin eller motorolje.

BRUKSANVISNING Classic Sport Emmaljunga

ADVARSEL! Bagen er kun beregnet for bam som ikke kan sette seg selv opp, rulle over på siden eller reise seg opp på hender og knær. Maks. vekt på barnet: 9kg.

ADVARSEL! Bruk aldri bagen på et stativ. Den ytre lengden / bredden på City bagen er 795 mm / 430 mm. Den ytte lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

MERK! Før bruk av produktet sjekk www.emmaljunga.no for siste versjon.

Montering av chassit.... 8

Montering av sittdel 11-13

Montering av chassit

1

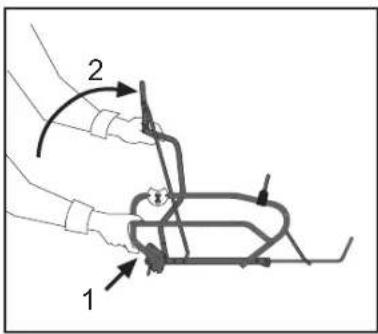

Montering av sittdel

1

Montering av sittdel

5

Montering av sittdel

9

fortsat fra foregående side:

ADVARSEL! Følg producentens instruktioner.

ADVARSEL! Brems altid vognen när den parkeres.

fortsat fra foregående side:

Udfør samme procedure for alle fire hjul.

ADVARSEL

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

6

Dato, stempel, kundens navn, underskrift

12 mdr kontrol

12

Dato, stempel, kundens navn, underskrift

24 mdr kontrol

24

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

36

Dato, stempel, kundens navn, underskrift

Emmaljunga

Leverings kontrol

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Viktig sikkerhetsinformasjon 48-51

Montering av understellet 52

Hvordan du bruker understellet 53-54

Montering av sportsvogndel 55-57

Hvordan du bruker sportsvogndelen 58-59

Montering og bruk av City Bag 60-61

Pleie og vedlikehold.... 62-63

Service dokumentasjon 64

Leverings kontroll 65

Service kontroll....66

VIKTIG

I Bruksanvisningen brukes betegnelsen City Carrycot for City Bagen/bagen

Eskens innhold

Classic Sportsvogn

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilke tilbehør som passer din vogn finnes i vår katalog og hos våre autoriserte forhandlere.

Viktig Sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner.

Viktig: ta vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn

ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk.

ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen.

ADVÄRSEL La ingen barn leke med dette produktet.

ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv.

ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd.

ADVARSEL Bruk alltid sikkerhetsselen.

ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst iflg. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn.

ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet.

ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst iflg. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen.

Viktig Sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Følg produsentens instruksjoner.

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst iflg. Australsk lov.

For å unngå skader eller dødsfall:

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst iflg. AS/NZS 2088.2009

ADVARSEL La ingen andre barn leke uten tilsyn i nærheten av bagen.

ADVARSEL Bruk aldri bagen om en del er defekt eller mangler.

ADVARSEL Bruk kun reservedeler som er godkjent av leverandøren.

ADVARSEL Vær klar over faren ved åpne flammer og andre kilder med sterk varme, for eksempel. panelovner, gassovner osv. i nærheten av bagen.

ADVARSEL Handtakene og bunnen på bagen må jevnlig sjekkes for skader og slitasje.

Viktig sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Bruk aldri bagen på et stativ. ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sett alltid bagen på en fast, horisontal og tørr overflate.

Advarseltekst iflg. EN 1466:2004+A1:2007

• Barnets sikkerhet er ditt ansvar.
- Dette produkt er beregnet for transport av ett(1) barn fra 6 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.
- Bagen får kun brukes til transporten av et barn og i alderen 0 til 6mnd. opp til en vekt på maks. 9kg. Produktet er ikke beregnet for et barn som kan sitte selvstendig, rulle rundt og støtte seg på knær eller hender.
- Med myk/hardbag(tilbehør) kan vognen brukes fra fødselen.
- Classic Sportsvogn skal kun brukes sammen med en City Carrycot eller en Type A sportsvognsdel
- Følg pleie- og vedlikeholdsanvisningene.
- De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.
- Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.
- Maks. vekt på et eventuelt ståbrett er 20kg.
- Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.
- Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje.
- Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.
- Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.
- Forlat aldri vognen med barnet i uten å sette bremsen på.
- Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.
- Parker aldri vognen i en bakke eller på skrått underlag.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
- Bruk aldri produktet om en del er defekt eller skadet.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
- Bruk aldri produktet om en del er defekt eller skadet.

Viktig sikkerhetsinformasjon

Forts. fra forrige side

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.
• Ta alltid ut barnet før vognen legges sammen.
• Legg ikke flere madrasser i bagen og bruk kun madrassen som ble levert med produktet eller annen anbefalt madrass fra Emmaljunga.
• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller øde legge vognen.
• Ved bruk av mykbag/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.
• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.
• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.
• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.
• Bruk aldri bagen på et stativ.
• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.
• Sportsvognsdel og bag må ikke brukes som bilstol.
• Hold alltid bagens bæreseler utenfor bagens sider ved bruk.
• Den ytre lengden / bredden på City bagen er 795 mm / 430 mm.
• Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm.
• Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

Montering av understell.

1

Montering av hjulene

• Ta av plastbeskyttelsen fra hjulene. Ta vare på de for senere bruk

VIKTIG

- Akslingene er satt inn med fett og kan lage merker på tekstiler.

ADVARSEL

- Kvelningsrisiko. La ingen barn leke eller ha plastbeskyttelsen i hendene.

2

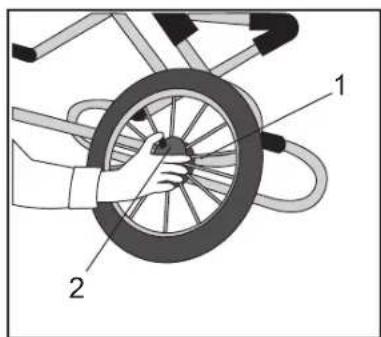

- Pass på at bremsen er i oppslått posisjon. Trykk på navkapselens (1) frigjøringsknapp (2) og dytt inn hjulet på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører det klikker på plass.

ADVARSEL

- Sjekk at hjulet sitter fast og ikke kan trekkes av akslingen.

Gjenta samme prosedyre for alle 4 hjul.

3

ADVARSEL

- Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler när du setter sammen vognen, hvis ikke kan skade oppstå.

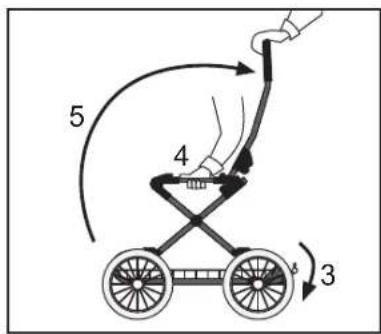

Oppslåing av understellet

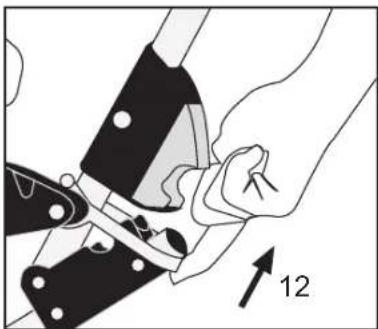

- Sett på bremsen (3). Slå opp understellet ved å trekke i handtaket (4) mens du holder i mot på understellets side (5).

ADVARSEL

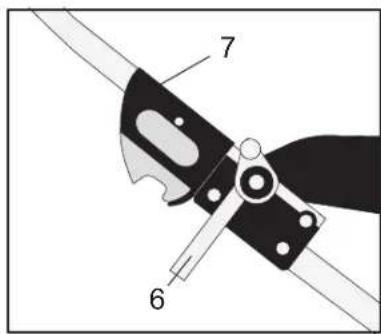

- Understellslåsen (7) må klikke inn i låst nivå.

4

- Sikkerhetsbøylen(6) aktiveres for å forhindre utilsiktet sammenslåing om understellslåsen ikke er i låst posisjon.

ADVARSEL

- Sjekk alltid før du bruker vognen at understellslåsen (7) er i låst posisjon ettersom vognen ellers kan være farlig å bruke.

Hvordan man bruker understellet

1

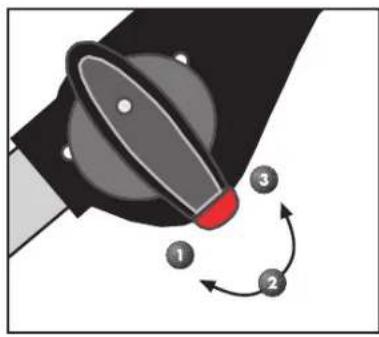

Hvordan man bruker den justerbare fjæringen E.A.S.T

Det justerbare fjæringssystemet gjør at du velge hardheten på fjæringen etter hvert som barnets vekt øker. Også nyttig ved ulike terrengtyper.

- Fjæringen kan justeres i tre forskjellig nivå.

1. Myk
2. Medium
3. Hard

ADVARSEL

• Ta barnet ut av vognen før du justerer fjæringen.

- Juster fjæringen ved å dra ut den grå låsen (1) og vri låsen slik at den grå låsen går i et av hakkene 1, 2 eller 3. Gjenta på andre siden av understellet – sjekk at justeringen er på samme nivå på begge sider.

VIKTIG

- Juster fjæringen när understellet er sammenslått for å unngå unødvendig slitasje på mekanismen.

ADVARSEL

• Fjæringen må være i samme nivå på begge sider av understellet, hvis ikke skjevbelastes understellet og kan bli skadet.
• Sjekk nøye at den grå låsen har klikket ordentlig i hakk, hvis ikke vil ikke fjæringen gjøre sin funksjon.

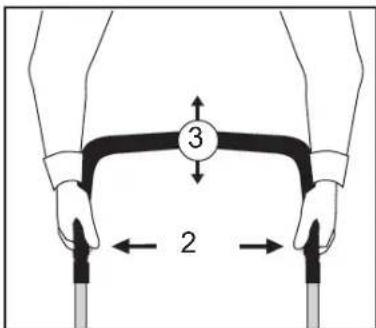

Hvordan man juster høyden på handtaket

- Juster høyden ved å samtidig trykke inn de grå plastknappene på innsiden av handtaket. Hold knappene inntrykt og juster handtaket til ønsket nivå.

3

4

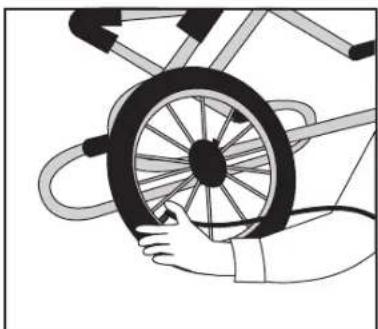

• Trenger man å etterfylle luft i dekket bruker man en luftpumpe med adapter til bil.
• For korrekt lufttrykk se merking på dekket.
• Dekkene er montert for hånd. Eventuell ubalanse kan man lett justere med etterjustering.

(slipp luften ut og korriger dekket på felgen).

- Ved påvirking av ozon og UV-stråling kan dekkene få små tørre sprekker. Dette påvirker ikke vognens kjøreegenskaper og sikkerhet og er ingen reklamasjonsgrunn

ADVARSEL

• Unngå å kjøre på skarpe kanter og eller underlag med for eksempel glasskår slik at dekket punkteres.
• For å oppnå optimale kjøreegenskaper og unngå punktering skal lufttrykket være korrekt. Sjekk lufttrykket med jevne mellomrom. (se markering på dekket).

Hvordan man bruker understellet

5

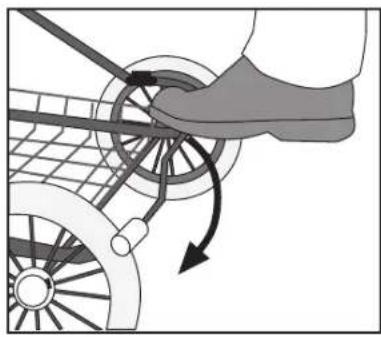

• Brems vognen ved å trykke ned parkeringsbremsen med foten.
  • Ta av bremsen ved å løfte den oppover.

ADVARSEL

• Forlat aldri vognen med barnet i uten først å trykke ned parkeringsbremsen.
  • Vognen skal alltid være bremset når man setter i/løfter ut barnet.
• Parker aldri vognen i en bakke.
• Modeller med tannkrans. Sjekk at tannkransen sitter ordentlig fast på alle fire hjul.
• Modeller med tannkrans. Sjekk at bremsepinnen sitter fast i hjulenes tannkranser när vognen er bremset.

ADVARSEL

- Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres

Slå sammen understellet.

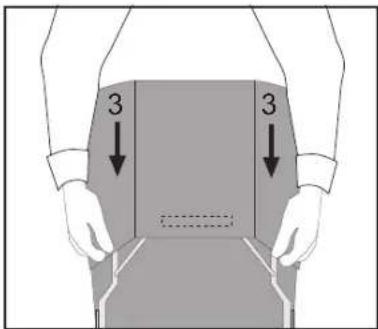

- Slå sammen understellet ved å trekke i de to understellslåsene (en på hver side).

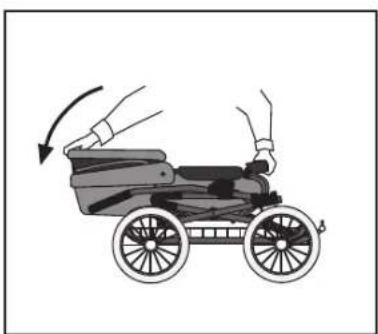

- Løft sikkerhetsbøylen og slå handtaket framover.

- Om du trenger mer plass kan du ta av hjulene ved å trykke inn navkapselens frigjøringsknapp og dra hjulene av akslingen.

VIKTIG

- Tørk av smuss fra akslingene før du setter hjulet på igjen.

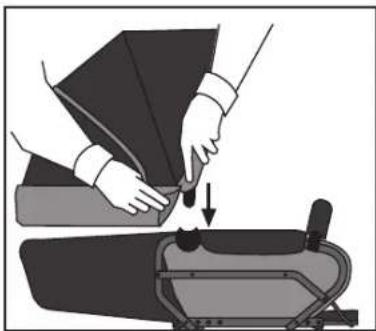

Montering av Sportsvogndel

1

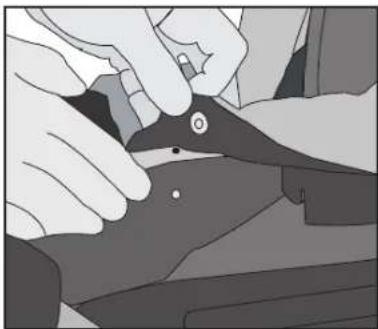

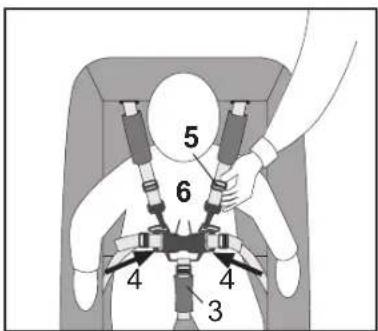

Monter sportsvognsdelen og 5 punktsselen.

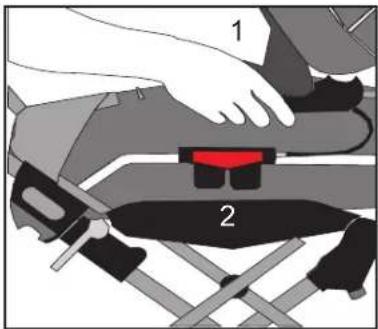

- Trykk in ryggreguleringshendelen (1). Før ryggen opp til øverste nivå.

2

- Løsne skulder- og hofteselene fra selens lås før du monterer sportsvogndelen. Tre trekkets rygglomme(3) over sportsvogndelens rygg.

3

• Tre skulderstroppen (4) gjennom hullet i trekkets rygg.
• Tre midjestroppen (5) gjennom hullet i trekkets side.
• Tre skrittstroppen (6) gjennom hulle sete og fotbrettekstilen.

4

• Tre skulderpolstringene (7) innpå begge skulderselene(gjelder ikke Smart). Fast skulderstroppene med klipslåsen(8).
• Sjekk at begge hofteseler sitter godt festet i begge D-ringer – en på hver side på sportsvogndelen.

Montering av Sportsvogndel

5

- Sjekk alltid før bruk at ryggen er i sikkert nivå. Dette trinn er meget VIKTIG.

6

- Tre fotbrettekstilen(9) inn over fotbrettet og trykk fast trykknappene gjennom hullene i seteplaten. - Fotbrettekstilen er vendbar.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet!

8

Monter frontbøyle tekstilen.

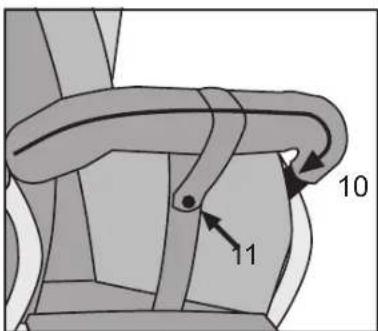

- Tre frontbøyletekstilen (10) rundt frontbøylen og dra igjen glidelåsen. - Trykk fast skrittstroppen (11) rundt frontbøyletekstilen.

Montering av Sportsvogndel

9

Montering av kalesje

• Trykk ned begge innstikksdelene, et på hver side av kalesjen ned i plastholderen på sportsvogndelen(en på hver side). Sjekk at de "klikker" på plass.
• Trykk så kalesjen fast med trykknappene på begge sider.

10

• Fest begge krokene på kalesjekjolen (13) på metallstangen (14).
• Modeller med trykknapper på kalesjekjolen: Trykk fast begge trykknapper på kalesjens nedkant på ryggens bakside.

VIKTIG

- Kalesjen skal alltid være montert når vognen er i bruk og trykknappene/krokene skal alltid være festet.

11

Montering av fottrekk. (Tilbehør)

- Tre fottrekket over fotbrettet mot kalesjens framside. Fest den med de fire trykknappene, to stk på hver side.

VIKTIG

- Kalesjen må ikke legges ned når fottrekket er festet i kalesjen.

Hvordan man bruker Sportsvognen

1

2

3

Montering og avmontering av sportsvogndelen

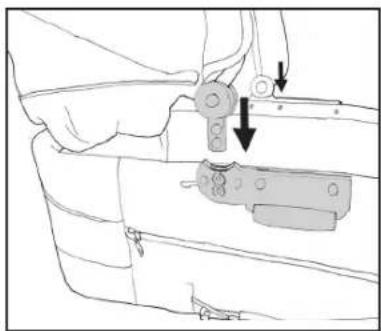

• Montering: Brems vognen. Løft sportsvognsdelen i handtaket(1) og trykk ned Easy Fix festet ned i festet på begge sider(2) slik at den låser på plass med et "klikk".
• Avmontering: Brems vognen. Trykk inn begge handtakene(1) på begge sider og løft samtidig sportsvognsdelen oppover.
• Sportsvogndelen kan monteres i begge kjøreretninger.

ADVARSEL

• La aldri barn være i vognen når den slåes opp eller legges sammen.
• Hold fast i bærehandtaket til sportsvognsdelen er på plass.

VIKTIG

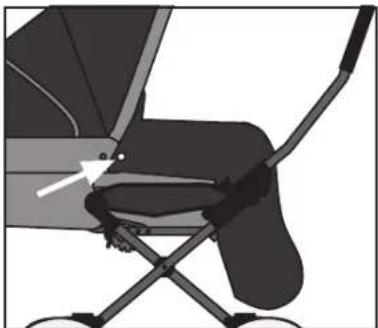

• Sjekk alltid at sportsvogndelen sitter fast før man bruker vognen.
• Løft aldri i sportsvogndelen når den er montert på understellet.

• Plasser skrittstroppen (3) mellom bena til barnet og opp mot midjen. Tre inn hofteselen(4) i selens lås til de "klikker" på plass. Sjekk at hofteselen er festet.
• Juster alle remmer ved hjelp av glidespennen (5).
• Man løsner skulder- hoftesele ved å trykke på knappene(6) midt på selens lås.
  I enden på hver hoftesele finnes det festepunkter til en separat sele som oppfyller BS 6684.

ADVARSEL

- Bruk alltid selen når barnet sitter i vognen. Sjekk at alle klips er i lås og at selen er festet i vognens D-ringer.

Justere ryggen

• Hev ryggen: Dra ryggen til ønsket nivå ved å trekke den oppover.

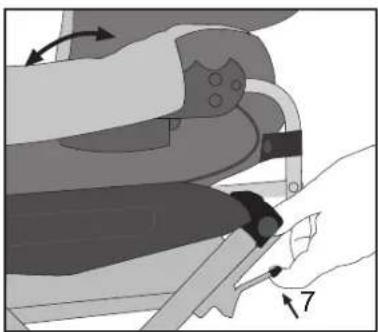

• Senk ryggen: Trykk inn ryggreguleringen(7) og senk ryggen til ønsket posisjon.

ADVARSEL

- Sjekk at ryggen er låst i et av de fire nivåene ved å trykke ryggen bakover til det låser i et av nivåene.

• Juster kalesjen ved å forsiktig dra framkanten framover/bakover til ønsket posisjon.
• Noen modeller er utrustet med myggnett som er innsydd i kalesjen. Ved behov kan myggnettet trekkes over fotbrettet og festes med plastkrokene.

VIKTIG

• Løft aldri sportsvognsdelen ved å holde i kalesjen.
  • Løft aldri i sportsvognsdelen när den er montert på understellet.

ADVARSEL

- Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres

Justering av fotbrett

• Fotbrettet kan justeres i to nivåer. Fotbrettet justeres til sitt nederste nivå ved at man løfter opp sperren ved siden av fotbrettet og dra fotbrettet ut og ned.
• Fotbrettet justeres til vannrett posisjon ved at man drar fotbrettet opp og trykker inn den i vannrett posisjon mot vognen.
• Forsikre deg før bruk at fotbrettet har låst seg i ønsket posisjon.
  • Fotbrettekstilen er vendbar.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet.

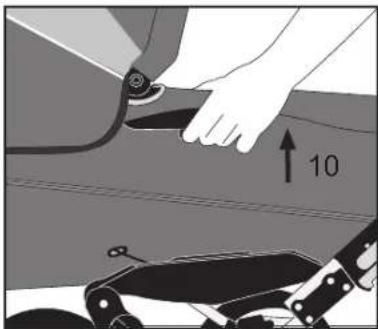

- Brems vognen. Juster ryggen til oppreist posisjon (9). Slå ned kalesjen mot sportsvognsdelens frontbøyle(10). Juster fotbrettet til en litt oppovervinklet posisjon.

ADVARSEL

- Slå sammen understellet ved å trekke i de to understellslåsene/krokene (11) (en på hver side) oppover.

Merk!

Sportsvognsdelen er ikke med på bildet for å gjøre bildet tydeligere.

8

- Løft opp sikkerhetsbøylen (12) og slå handtaket framover.

VIKTIG

- Sjekk at trekket ikke fester seg mellom handtak og sportsvogndel.

Merk!

Sportsvognsdelen er ikke med på bildet for å gjøre bildet tydeligere.

9

- Slå først ned ryggen fra oppreist posisjon til helt flat posisjon. Dytt deretter ned kalesjen mot ryggen.

- Om du trenger mer plass kan du ta av hjulene ved at trykke inn navkapselens frigjøringsknapp og deretter dra hjulene av akslingen.

VIKTIG

- Tørk av smuss av akslingene før du setter hjulene på plass igjen.

Bruk av regntrekket

- Regntrekket monteres ved å trekke regntrekket over kalesjen og sportsvogen/bagen. Sjekk at regntrekket er åpent ved kalesjeåpningen.

- Bruk regntrekket som følger med vognen.

- Bruk alltid regntrekket ved regn eller snøvær. Er vognen våt før regntrekket monteres i bruk, forsøk om mulig å tørke av vognen først.

- La regntrekket tørke helt før det legges tilbake i posen.

Montering og bruk av City Bag

- Ta av plastposen fra madrass og tekstil. Skyv inn metallstøtten(1) mot bunnen(2).

Bunnplaten er laget av tre.

ADVARSEL

• Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i kontakt med plastposen.
• Sjekk at begge metallstøtter sitter fast slik at vognens stabilitet og sikkerhet ikke forstyrres.

2

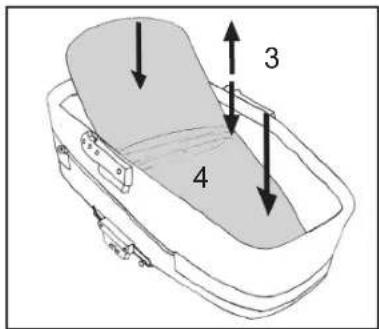

• Legg i madrassen. (4).

ADVARSEL

• Dybden mellom madrassens eller annet sengetilbehørs overflate og bagens kant(3), må minst være 150mm når madrass og sengesettilbehør ligger på plass.
• Eksklusivmadrassen består en kombinasjon av fiber- og polyure-tanfyll. Pass på at du legger madrassen med den hardere polyure-tanfyllingen mot bunnen av vognen

ADVARSEL

• Bruk kun madrasser med en tykkelse på maks. 45mm.
• Fest kalesjen ved å trykke de to innstikksdeler ned i bagens kale-sjefeste. Sjekk at de "klikker" på plass.

3

- Fest kalesjen ved å feste trykknappene på plastfestet(5) på begge sider. Trykk fast lynlåsen ved hodeenden(6) på bagen.

5

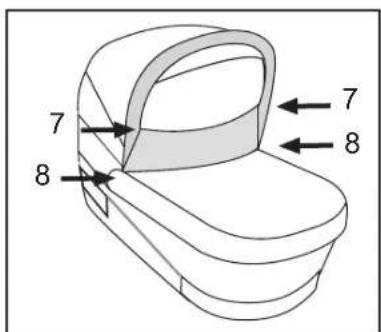

- Fest fottrekket på kalesjen(7) og kalesjefestet(8) på begge sider.

VIKTIG

- Kalesjen må ikke slås ned med fottrekket montert, uten først å løsne trykknappene.

Montering og bruk av City Bag

- Juster kalesjen ved å forsiktig dra/skyv den framover/bakover til ønsket posisjon.

Fastgjøring av bagen.

- Brems vognen. Løft bagen i handtaket og sett den i festet på begge sider av understellet. Trykk ned i festet(9) slik at bagen låser i begge sider med et "klikk".

ADVARSEL

- Sjekk at overdelen sitter ordentlig fast i låst posisjon på begge sider.

8

Avmontering av bagen

- Brems vognen. Ta tak i Easy Fix festet på begge sider og trykk inn handtaket(10) på begge sider samtidig. Når de ikke kan trykkes inn lengre, løft bagen opp og bort fra understellet.

Bruk av regntrekk

• Regntrekket monteres ved at man drar regntrekket over kalesjen og bag- eller sportsvognsdelen. Merk at regntrekket er åpent ved kalesjeåpningen.
• Bruk regntrekket som følger med vognen.
• Bruk alltid regntrekket ved regn- eller snøvær. Er vognen våt før regntrekket tas i bruk, forsøk om mulig å tørke av den først.
• La regntrekket tørke ordentlig før det legges tilbake i posen.
• Ta alltid av regntrekket etter bruk for å unngå at det dannes kondens mellom regntrekket og vognen, noe som kan medføre muggangrep.

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen i lengre tid for sterkt sollys.
• Bruk regntrekket ved snø- eller regnvær.
• Oppbevar aldri vognen på kalde eller fuktige plasser.
• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart spyle og tørke av understellet før du sette vognen bort.
  • Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overflate er ømfintlig.

Regelmessig tilsyn.

- Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.

Viktig! Lakkerte understell eller lakkerte felger må på ingen måte behandles med krompussemiddel, ettersom fargen kommer til å påvirkes.

- Smør alle akslinger hver tredje måned( tørk av akslingene med en fille før du smører de). Smør med petroleumsbasert fett eller motorolje.

Kontroller at:

• Alle understellslås fungerer slik de skal.
• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.
• Ingen plast deler er skadet.
• Alle hjullager er i god stand.
• Alle lynlås sitter ordentlig fast.
• Alle trykknapper sitter ordentlig fast på fotbrettet.
• Elastiske bånd ikke har mistet sin elastisitet.
• Sikkerhetsbøylen er inntakt og kan bevege seg fritt.
• Bremsen fungerer.
• Lufttrykket er korrekt(se merking på dekk 28 PSI = 1,8 bar, 35 PSI = 2,5 bar).
• Sjekk jevnlig handtaket og bunnen av sportsvogndelen/bagen for skader eller annen slitasje.

MERK

• Ta alltid først kontakt med butikken hvor produktet ble kjøpt. Det gjelder ved behov for ser-vice med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.
• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

- Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverflater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømfintlige gulvoverflater.

Pleie og vedlikehold

Vaskeråd

- Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjens innside(foret) med lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk kalesjen i oppslått posisjon.

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk trekket. Når du har fjernet trekket kommer du til 5-punktsselen. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

- Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av frontbøylens ytterside. Håndter innsiden (non-wovenmateriale) forsiktig. Drypptørk.

- Madrass:

Eksklusivmadrassen består en kombinasjon av fiber- og polyuretanfyll.

Vi anbefaler handvask. Madrassen kan også vaskes i 40 graders maskinvask, men da må fiberfyllet glattes i form etter vask. Drypptørkes. Merk at polyuretanmadrassen ikke inneholder blekemiddel og derfor er/ blir gul.

- Bag:

Ta av kalesjen og madrass. Tørk av trekkets utside og for med en fuktet klut. Ingen handvask. Tørk bagen i oppslått posisjon. Pass på at bagens bunnplate i tre ikke blir våt.

∅vrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)
• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Sjekk at alle sommer og kanter på sittedelens underside og rygglommen.
• Du kan impregnere trekket på nytt etter vasken (feks. Scotchguard ). Gjør alltid dette før du montere vognen på nytt.

ADVARSEL

- La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

- Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

VIKTIG

Vaskeråd for Leatherette tekstiler

Vognene i Leatherettekunstlær vaskes iflg. ovennevnte anvisninger. Leatherette tekstiler får kun vaskes med en dråpe ufarget oppvaskmiddel og tørkes av med en våt klut, tørkes i romtemperatur.

Emmaljunga

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig at man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

0

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

6

Dato, stempel, kundens navn, signatur;

1. Sjekk levering av riktig antall.

□ 1 stk. Sportsdel med 5-punktssele
□ 1 par Skulderpolstringer
□ 1 stk. Sammenslått understell med varekurv
□ 1 stk. Bruksanvisning
□ 1 stk. Kalesje
□ 1 stk. Sportsvognstrekk
□ 1 stk. Fotbrettekstil
□ 1 stk. Frontbøyletrekk
□ 4 stk. Hjul
□ 1 stk. Regntrekk

2. Understellets funksjon

Slå opp vognen.

□ Sjekk at understellslåsen fungere korrekt på begge sider.
□ Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.
□ Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.
□ Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.
□ Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.
□ Sjekk at E.A.S.T justerbare fjæring sine 3 nivå på begge sider.
□ Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.
□ Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

□ Ha på fett/grease på akseltappene.
□ Sett på hjulene og sjekk at hjullåsene låser.
□ Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

□ Sjekk at alle nagler og skruer ser korrekt festet.
□ Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen.
□ Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Emmaljunga

Serviceskjema

Standardservice

6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk E.A.S.T justerbare fjæring sine 3 nivå på begge sider.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

∅vrige merknader(ytterligere utførte justeringer eller skiftede deler)

Norsk

Inhalt

Inhalt
