Classic Sport - Barnevogn Emmaljunga - Gratis brugsanvisning og manual

Type produkt	Barnevogn (klapvogn/pushchair)
Mærke	Emmaljunga
Model	Classic Sport
Alder (Sædeenhed)	6 måneder til 3 år
Alder (Liggedel)	0 til 6 måneder (kan ikke sidde uden støtte, rulle omkring eller skubbe op)
Maksimal børnevægt (Sædeenhed)	15 kg
Maksimal børnevægt (Liggedel)	9 kg
Liggedelens ydre mål (City Carrycot)	795 mm x 430 mm
Sele type	5-punktssele med skulderpuder
Affjedring	Justerbar (E.A.S.T.): 3 positioner (Blød, Medium, Hård)
Håndtagsjustering	Højdejusterbart (trykknapper på indersiden af håndtaget)
Sædeenhedens orientering	Vendbar (fremad- eller bagudvendt)
Ryglænspositioner	4 positioner (inkl. fuldt nedfældet)
Fodstøttepositioner	2 positioner (vandret og nedad)
Bremse type	Parkeringsbremse (fodbetjent, låser baghjul)
Hjul	4 aftagelige hjul (pneumatiske dæk, lufttryk angivet på dæk)
Inkluderet tilbehør	Sædeenhed, kaleche, regnslag, frontbar stof, fodstøttestof, skulderpuder; valgfri City Carrycot
Maksimal belastning af indkøbsbakke	5 kg
Stofpleje	Håndvask sædestof og kaleche i lunkent vand; må ikke maskinvaskes; dryptørre; læderlook: aftør med mild sæbe
Chassissmøring	Hver 3. måned: rengør og smør aksler og affjedring med vaseline eller motorolie
Standarder	DIN EN 1888:2003 + A1:2005 + A2:2005 + A3:2005, EN 1466:2008
Anbefalet alder for sædeenhed	Ikke egnet til børn under 6 måneder; barnet skal kunne sidde uden støtte
Advarsler	Ikke til løb eller skate; brug altid sele; efterlad aldrig barnet uden opsyn; kontroller låsemekanismer

Ofte stillede spørgsmål - Classic Sport Emmaljunga

Hvordan monterer jeg hjulene på chassiset?

Fjern plastbeskyttere fra akslerne. Sørg for at parkeringsbremsen ikke er aktiveret. Tryk på udløserknappen på hjulnavet, skub hjulet helt ind på akslen, slip knappen, og træk hjulet mod dig indtil det klikker. Gentag for alle fire hjul. Træk altid hjulnavet for at bekræfte sikker montering.

Hvad er den maksimale vægt for sædeenheden og liggedelen?

Sædeenheden er egnet til børn op til 15 kg (ca. 3 år). Liggedelen (City Carrycot tilbehør) kan bære et barn op til 9 kg og er beregnet til spædbørn, der ikke kan sidde op uden støtte, rulle omkring eller skubbe op på hænder og knæ.

Hvordan justerer jeg affjedringen?

E.A.S.T.-justerbar affjedring har tre positioner: Blød, Medium og Hård. Træk den grå tappe udad, drej knappen indtil den grå knap låser i den ønskede position (1, 2 eller 3), og gentag på den anden side. Juster kun når chassiset er foldet for at undgå slid. Begge sider skal indstilles til samme position.

Kan sædeenheden vende begge veje?

Ja, sædeenheden er vendbar. Den kan monteres fremad- eller bagudvendt. For at montere, tryk Easy Fix-beslagene ind i modtagerne indtil de klikker. For at frigøre, klem Easy Fix-grebene under armlænene og løft sædeenheden lige op.

Hvordan rengør jeg stofdelene?

Håndvask sædestof og kaleche i lunkent vand med mild flydende sæbe. Dryptørre helt udstrakt. Må ikke maskinvaskes. Til læderlook stof, rengør med en dråbe mild opvaskemiddel og tør af med en fugtig klud. Madrassen kan maskinvaskes ved 40°C, men omform fiberfyldet. Fjern stoffet før vask.

Er barnevognen egnet til løb eller skate?

Nej, manualen advarer udtrykkeligt: Dette produkt er ikke egnet til løb eller skate. Den er kun designet til almindelig gangbrug.

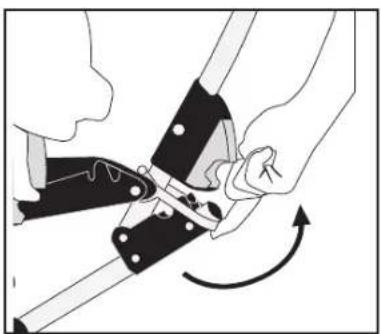

Hvordan folder jeg chassiset?

Aktiver parkeringsbremsen, juster ryglænet opret, fold kaleche frem. Træk begge hovedlåsemekanismer på hver side mod dig langs rammen, løft sikkerhedsgrebet, og fold håndtaget frem. For en mere kompakt fold, fjern hjul ved at trykke på hjulnavets udløserknapper. Tør aksler af før genmontering.

Hvad er den maksimale belastning for indkøbsbakken?

Indkøbsbakken kan bære maksimalt 5 kg. Placer tungere genstande i midten for at bevare stabilitet. Genstande må ikke stikke ud over siderne for at undgå at blive fanget i egerne.

Kan jeg bruge liggedelen på et stativ?

Nej, manualen siger: Brug aldrig denne liggedel på et stativ. Den må kun bruges på Emmaljunga chassiset eller som specificeret.

Hvor ofte skal jeg smøre chassiset?

Det anbefales at smøre hjulaksler og affjedringssystem hver tredje måned. Rengør aksler med en klud før påføring af vaseline eller motorolie.

BRUGSANVISNING Classic Sport Emmaljunga

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg.

ADVARSEL! Klapvognen er ikke egnet til bøm under 6 måneder. Brug først klapvognen när barnet kan sidde selv.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ. Max vægt på barnet 9 kg.

ADVARSEL! Brug aldrig barnevognen på et stativ. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

SSE INSTRUKSJONER N∅YE F∅R BRUK OG TA VARE PÅ DE FOR FRAMTIDIG BRUK. DITT BARNS HET KAN PÅVIRKES OM DU IKKE F∅LGER DISSE INSTRUKSJONER!

Dette produkt tilsvarer standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

MERK! Dette produktet er beregnet for transport av et (1) barn fra 6mnd – 3 år med en vekt på maks. 15 kg.

ADVARSEL! Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen först när bamet kan sitte selv.

ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines.

Emmaljunga Original-tilbehør 25

Vigtig sikkerhedsinformation 26-29

Montering af stellet 30

Hvordan du bruger stellet 31-32

Montering af klapvogns overdel.... 33-35

Hvordan du bruger klapvognen 36-37

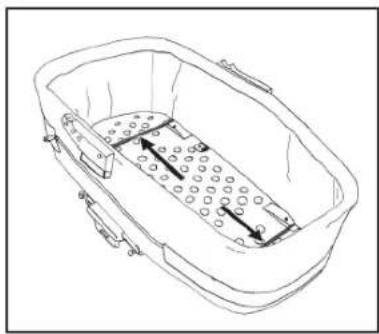

Montering og brug af City Bag 38-39

Pleje & Vedligehold.... 40-41

Service dokumentation 42

Leverings kontrol 43

Serviceprotokoll 44

Kassens indhold

Classic Klapvogn

1 stk. Klapvognsoverdel med 5-punktssele
1 sæt Polstring til sele
1 stk. Sammenklappet stel med varekurv
4 stk. Hjul
1 stk. Regnslag
1 stk. Brugsanvisning
1 stk. Kaleche
1 stk. Stof til fodstøtte
1 stk. Frontbøjlestof

City Bag barnevognsoverdel (Tilbehør)

1 stk. Barnevogns overdel
1 stk. Madras
1 stk. Kaleche
1 stk. Forlæder
1 stk. Brugsanvisning

Emmaljunga originaltilbehør

Anvend kun Emmaljungas originaltilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, findes i vores katalog og hos vores autoriserede forhandlere.

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brügsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn.

ADVARSEL! Kontroller at alle låse mekanismer er fastläste før brug.

ADVARSEL! Hold børn i sikkerhedsafstand när vognen opslås eller sammenklappes for at undgå skader.

ADVARSEL! Lad ikke børn lege med dette produkt.

ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp.

ADVARŠEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

ADVARSEL! Brug altid en sikkerhedssele.

ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSÉL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn.

ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen.

ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen.

ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn.

Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren.

Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Vigtig sikkerhedsinformation

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen, end hvad vognen er godkendt til.

ADVÄRSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald:

ADVARSEL! Brems altid vognen när den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen.

ADVÄRSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes.

ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges.

ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde.

ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder.

ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvis du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen.

ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler.

ADVARSEL! Brug kun reservedele som er godkendt af producenten.

ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen.

ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Vigtig sikkerhedsinformation

ADVARSEL! Anvend aldrig barnevognskassen på et stativ.

ADVARSEL! Forlad ikke barnet uden opsyn.

ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

• Barnets sikkerhed er dit ansvar.
- Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg. Anvend kun denne vogn til det antal børn vognen er konstrueret til.
- Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.
- Med babylift (original tilbehør) kan vognen bruges fra fødslen.
- Classic klapvogn skal kun anvendes sammen med City Bag barnevognskasse eller et Type A klapvognsdel.
- Følg pleje- og vedligeholdelsesinstruktioner.
- De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.
- Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.
- Max. vægt på et eventuelt ståbræt 20 kg.
- Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.
- Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche.
- Hvis du finder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.
- Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.
- Forlad ikke din vogn med barn i uden at du har bremset vognen.
- Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.
- Parkere aldrig vognen på en bakke eller skrånende underlag.
- Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.
- Anvend aldrig produktet hvis en eller flere ting er defekte eller skadet.
- Kontroller at alle lynlåse og trykknapper er lukket inden brug.
- Tag altid barnet ud af vognen när den slås sammen.

Vigtig sikkerhedsinformation

• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.
  • Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.
• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.
• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.
• Varekurven må kun belastes med max. 5 kg. Lig de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.
• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.
• Anvend aldrig barnevognsdelen på et stativ.
• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.
• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.
• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.
• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.
• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.
• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

Montering af stellet

1

- Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

VIGTIGT

- Akslerne kan være indfedtet og kan efterlade mærker på tekstiler ved berøring.

ADVARSEL

- Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne.

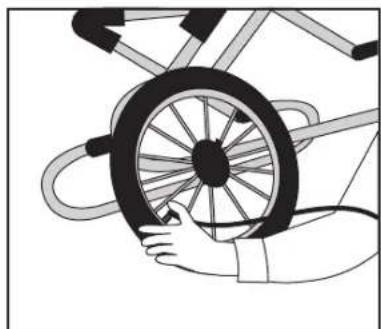

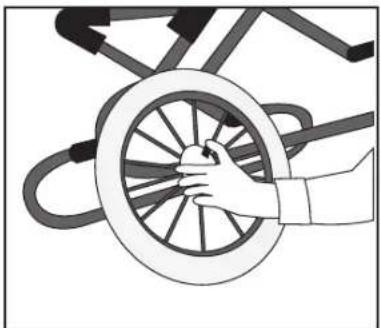

- Sørg for at bremsen er slået op/fra. Tryk på hjulkapslens (1) frigøringsknap (2), og skub hjulet, så langt som muligt, ind over akslen. Slip knappen og træk hjulet ud af igen, indtil du hører at det klikker på plads.

ADVARSEL

- Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

- Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

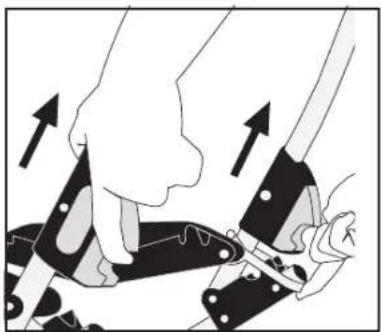

Slå stellet op

- Brems vognen (3). Slå stellet op ved at trække i styret (5) mens du holder imod på stellets side (4).

ADVARSEL

- Stellåsen skal klikke i låst position.

- Sikkerhedsbøjlen (6) aktiveres for at forhindre uønsket sammenklapning, hvis stellåsen (7) ikke er i låst position.

ADVARSEL

- Kontroller altid, inden du anvender vognen, at stellåsen (7) er i låst position eftersom vognen ellers kan være farlig at anvende.

Hvordan du bruger stellet

1

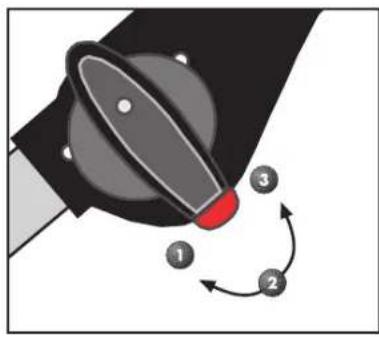

Det justerbare affjedringssystem gør at du kan vælge affjedringshårdhed alt efter barnets vægt eller underlaget du kører på.

- Affjedringen kan justeres i 3 niveauer:

1. Blød

2. Mellem

3. Hård

ADVARSEL

- Fjern dit barn fra vognen før justering af affjedringen.

- Juster affjedringen ved at trække den røde lås ud (1) og vrid vredet så den røde lås går i hul i en af positionerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling bruges på begge sider.

VIGTIGT

- Indstilling af affjedringen sker nemmest med stellet klappet sammen.

ADVARSEL

- Affjedringen skal være indstillet i samme niveau på hver side af stellet, ellers belastes stellet skævt og kan derved blive skadet.

- Kontroller at den røde lås er ordentligt indtrykket i hullet, ellers opfylder affjedringen ikke sin rette funktion.

3

4

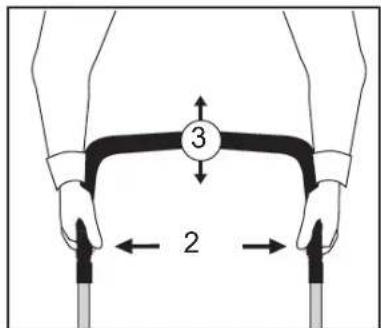

Sådan her laver du om på højden på styret

- Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (2). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (3).

- Behøver du pumpe hjulene bruger du en luftpumpe med adapter for bil.

- For luftrykket se mærkningen på dækket.

- Dækkene er håndmonteret på fælgen. Evt. ujævn gang kan let justeres ved at fjerne lidt luft og dreje dækket så det sidder lige på fælgen.

- Ved ozon påvirkning og UV-stråling kan dækkene få små revner. Det påvirker ikke vognens køreegenskaber eller sikkerhed og er ingen reklamations grund.

VIGTIGT

- Undgå at køre på skarpe kanter eller underlag med f.eks. glasskår da dækket kan punktere. For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. (se mærkning på dækket).

Hvordan du bruger stellet

5

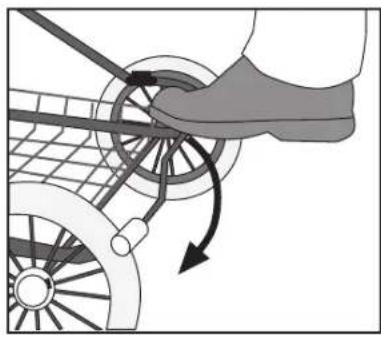

• Brems vognen ved at trykke parkeringsbremse ned med foden.
• Løsne parkeringsbremse ved at løfte den op med foden.

ADVARSEL

• Efterlad aldrig vognen med barnet i uden først at bremse vognen Vognen skal altid være bremset når du løfter barnet ned i/ud af vognen.
• Parker aldrig vognen på en bakke.

6

- Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

Sammenklapning af stellet

- Slå stellet sammen ved at trække op i de to stellåse (en på hver side).

7

• Løft sikkerhedsbøjlen og skub styret fremad.
• Stellet kan nu klappes helt sammen. Juster evt. det justerbare styr så stellet fylder mindst muligt.

8

- Hvis du behøver mere plads kan hjulene enkelt aftages ved at trykke på hjulkapslens frigøringsknap.

VIGTIGT

- Aftør akslerne for skidt inden du monterer hjulene igen.

Montering af klapvognens overdel

1

Montering af klapvognsoverdel og 5-punktssele

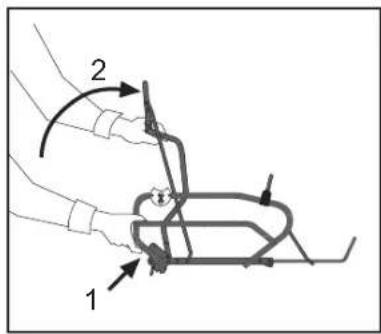

- Tryk på ryglænslåsen (1). Skub ryglænet op i øverste position så det står lodret (2).

2

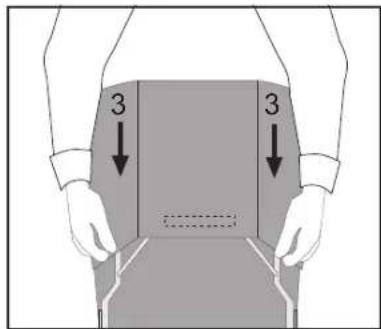

- Lås 5-punktsselen op og træk betrækket ned over ryglænet (3).

3

• Før skulderselerne (4) gennem hullerne i betrækket.
• Før hofteselerne (5) gennem hullerne i betrækket.
  • Før skridtselen (6) gennem hullet i betrækket.

4

• Træk selepuderne over de to skulderseler (7). Fæstne selerne sammen med hofteselerne (8), og lås dem fast til skridtstroppen (9), så de "klikker" på plads.

- Kontroller at begge hofteseler sidder fast i begge selebeslag – en på hver side af overdelen.

Montering af klapvogns overdel

5

- Sørg for at betrækket er trukket så langt ned over ryglænet, som det kan.

ADVARSEL

- Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

6

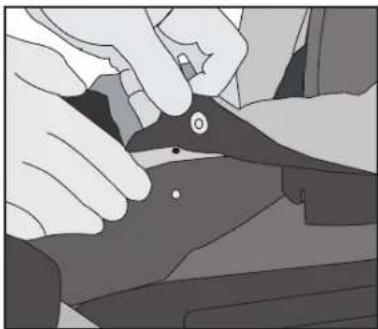

- Fastgør stoffet omkring armlænene i begge sider ved hjælp af trykknapperne på indersiden.

7

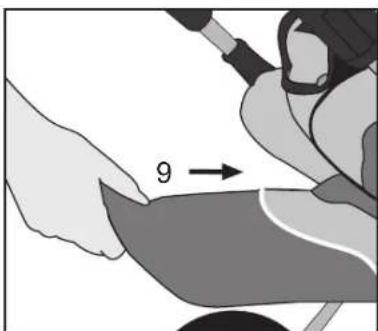

- Træk betrækket til fodstøtten (9) ud over fodstøtten og fastgør trykknapperne gennem hullerne i plastbunden under sædebetrækket.

VIGTIGT

• Fodstøttebetrækket er vendbart

8

Montering af frontbøjlebetræk

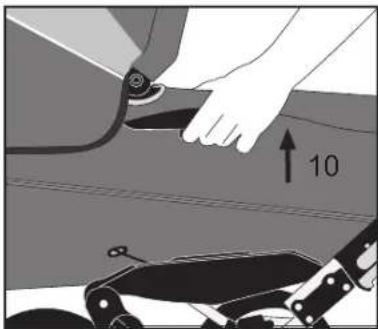

- Træk frontbøjlebetrækket (10) rundt om frontbøjlen og lyn lynlåsen. - Fastgør skridtstroppen (11) rundt om frontbøjlebetrækket.

Montering af klapvogns overdel

9

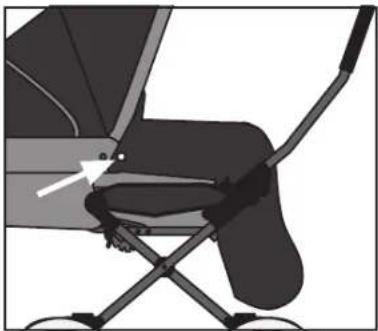

Montering af kalechen

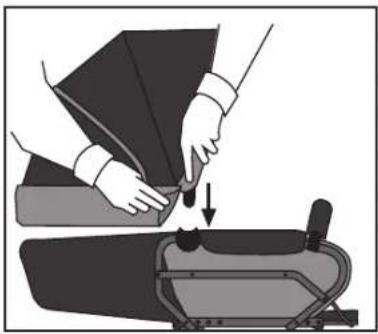

- Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak. - Fastgør kalechen med trykknapperne på begge sider.

10

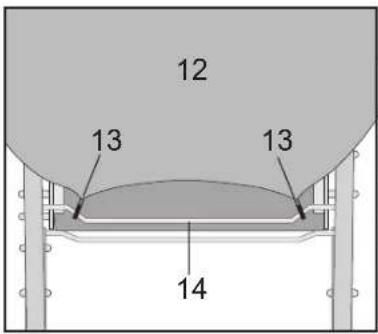

- Fastgør vindposens (12) plastkroge (13) på metalstangen (14) ned- erst bagpå ryglænet. - Modeller med trykknapper på vindposen: Tryk begge trykknapper på vindposen fast til ryglænets bagside.

11

Montering af fodpose (Tilbehør)

- Træk fodposen ud over fodstøtten op mod kalechen. Fastgør den med trykknapperne på kalechefæstnet, en på hver side.

VIGTIGT

- Kalechen kan ikke lægges ned med påsat fodpose.

Hvordan du bruger klapvognen

1

2

3

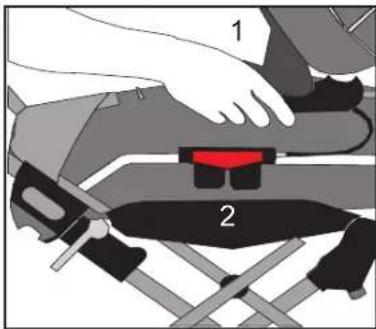

Montering og afmontering af overdelen

• For at montere overdelen: Brems vognen. Hold om armlænet (1) og tryk overdelen ned i Easy Fix beslaget på hver side (2) indtil det giver et "klik".
• For at afmontere overdelen: Brems vognen. Tag fat i Easy Fix beslaget på hver side og pres håndtaget sammen (1) i begge sider samtidig og løft lige op i overdelen og tag den af stellet.
  • Overdelen kan monteres i begge køreretninger.

ADVARSEL

• Der må ikke være noget barn i overdelen, når den af- og på monteres.
• Hold fast i håndtagene indtil overdelen er på plads.

VIGTIGT

• Kontroller at overdelen sidder ordentlig fast inden brug.
• Løft aldrig i overdelen når den er monteret på stellet.

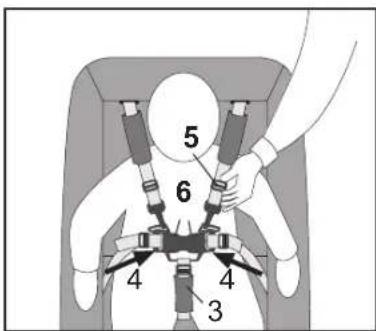

Justering af 5-punktsselen

• Placer skridtselen (3) mellem barnets ben. Fastgør hofteselerne (4) til låsen i skridtselen så de "klikker" på plads. Kontroller at hofteselerne sidder fast.
• Juster selerne ved hjælp at glidespændet (5).
• Du frigør selen ved at trykke på knapperne (6) midt på selen.
• For enden af hver hoftesele findes der seleringe, til montering af separat barnevognssele, der er godkendt.

ADVARSEL

- Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens seleringe.

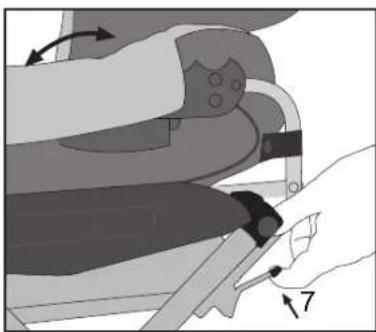

Justering af ryglænet

- Tryk på ryglænslåsen (7) og fæld/rejs ryglænet til den ønskede position.

ADVARSEL

- Kontroller at ryglænet er låst i en af dets fire positioner, ved at trykke tilbage på ryglænet til det låser.

Justering af kalechen

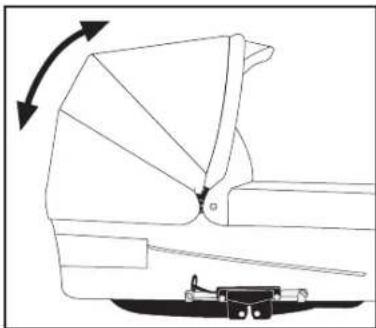

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten.
• Visse modeller er udstyret med et insektnet som er monteret i kalechen. Efter behov kan insektnettet trækkes helt ned over fodstøtten og fastgøres med plastkrogene.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.
- Løft aldrig i overdelen när den er monteret på stellet.

ADVARSEL

- Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

- Fodstøtten kan indstilles i to positioner. Fodstøtten justeres til nederste position ved at løfte op i sikringen, som sidder på siden af fodstøtten, og trække fodstøtten (8) ud og ned.

- Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position og trykke den ind mod vognen.

- Fodstøttebetrækket er vendbar.

ADVARSEL

• Forsikre dig at fodstøtten er låst i den ønskede position før brug.
• Lad aldrig barnet/børnenen stå på fodstøtten.

Hvordan du bruger klapvognen

6

Sammenklapning af vognen

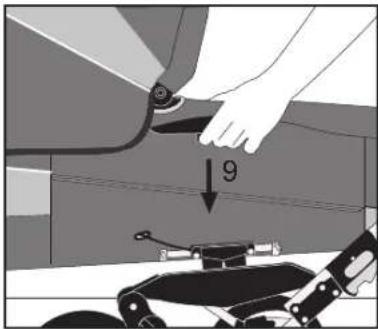

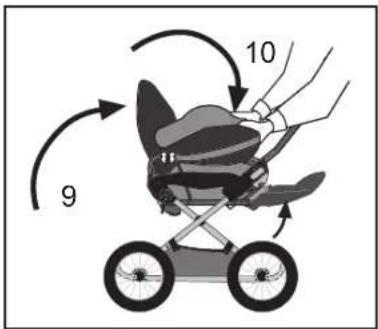

- Brems vognen. Rejs ryglænet lodret til øverste position (9). Fold kalechen sammen og vip den ned mod frontbøjlen (10). Juster fodstøtten til et mere vandret plan.

ADVARSEL

- Der må ikke være børn i vognen når den klappes op eller ned.

7

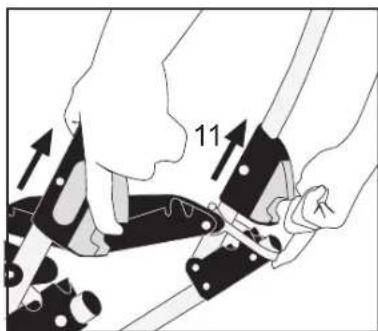

- Sammenklap stellet ved at rykke op i de to stellåse (11) (en i hver side).

Overdelen er ikke med på billedet for at gøre billedet tydeligere.

8

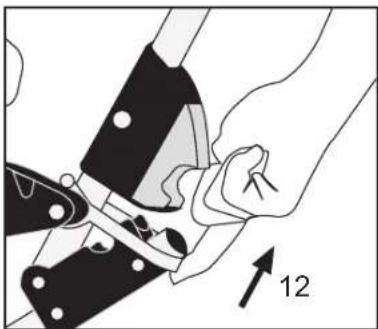

- Løft op i sikkerhedsbøjlen (12) og vip styret fremad.

VIGTIGT

- Kontroller at betrækket ikke sidder fast mellem styr og overdel. - Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

Overdelen er ikke med på billedet for at gøre billedet tydeligere.

9

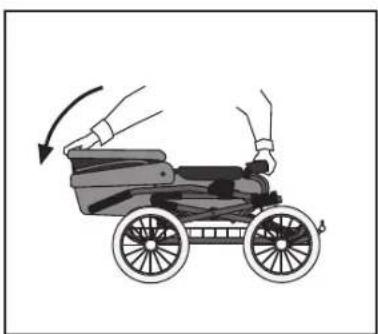

- Læg derefter ryglænet i nederste position. Vip derefter kalechen ned mod ryglænet.

- Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

VIGTIGT

- Aftør akslerne inden du sætter hjulene på igen.

Brug af regnslag.

• Regnslaget monteres ved at trække det over kalechen og barne- eller klapvognen.
• Brug det regnslag der medfølger vognen.
• Brug altid regnslag når det regner og sner. Er vognen våd inden regnslaget monteres, forsøg om muligt at aftørre vognen først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i opbevaringsposen igen.

Montering og brug af City Bag

(Tilbehør til Classic Klapvogn, købes separat)

1

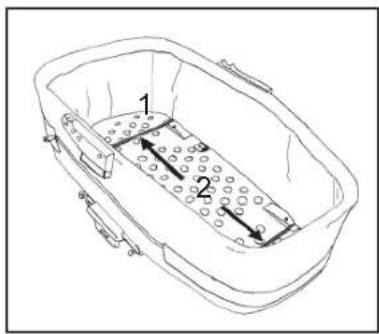

- Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne (1) ned mod bunden (2) så bøjlerne står lodrette. Bunden er lavet i træ.

ADVARSEL

• Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde komme i forbindelse med plastikposen.
• Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

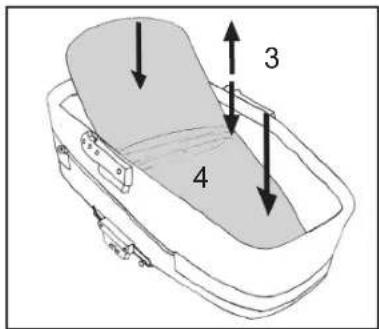

  • Læg madrassen i vognen (4).

2

ADVARSEL

• Afstanden mellem madrassen eller andet madrastilbehørs overkant og overdelens overkant (3), må ikke gøres mindre end 150mm når madras og madrastilbehør ligger på plads.
• Eksklusive madrassen består af et kombineret fiberfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

3

• Brug ikke en madras som er tykkere end 45 mm.
• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

4

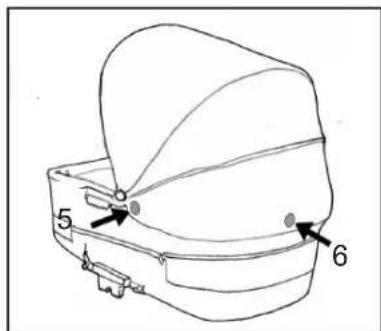

- Tryklåsene på hver side af kalechen (5) trykkes fast på overdelens kalechefæste, samt tryk tryklåsen i hovedenden (6) fast.

5

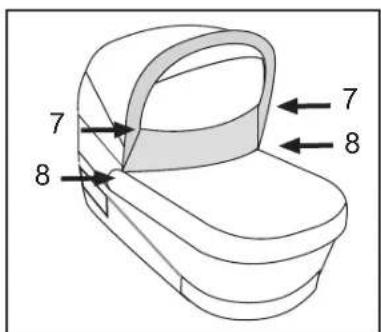

- Tryk forlæderet fast på kalechen (7) og kalechefæstet (8) på hver side.

VIGTIGT

- Kalechen kan ikke slåes ned med påsat forlæderklap.

Montering og brug af City Bag

(Tilbehør til Classic Klapvogn, købes separat)

6

- Juster kalechen til den ønskede position ved at trække forsigtigt fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.
- Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.
• Løft KUN ved at tage fat i stellet.
- Vognen er leveret med kalechen og denne skal altid være monteret på vognen under brug.

7

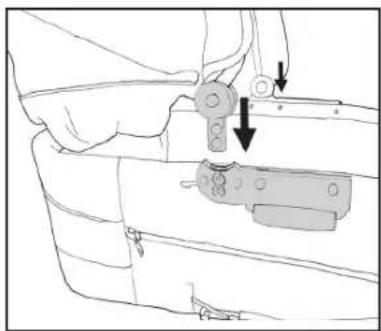

Fastgørelse af overdelen

- Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overfladen (9), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.
• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

8

Overdelen tages af vognen

- Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (10) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tages af.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndtagene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalech-eåbningen.
• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.
• Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Pleje og vedligehold

Almindelige Plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.
• Anvend altid regnslag ved regn- eller snevejr.
• Opbevar aldrig vognen på kolde og fugtige steder.
• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.
• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.
• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige end forkromede ditto.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Der-efter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring finde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser. Vigtig! Pulverlakerede understel og lakerede hjul må absolut ikke behandles med Chrom pudsemiddel, da dette vil påvirke farven.
• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.
• For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. Behøver du pumpe hjulene bruger du en luftpumpe med adapter for bil. For lufttrykket se mærkningen på dækket.

Kontroller at:

• alle stelläse fungerer korrekt.
• alle nitter, skruer og møtrikker sidder fast og er intakte.
• ingen plastdele er skadede.
• alle hjulbøsninger er i god stand.
• alle velcrobånd sidder ordentligt fast.
• alle trykknapper sidder ordentligt fast.
• alle elastikker stadig har sin elasticitet.
• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.
• bremser fungerer og at bremsegummi er intakt.
• dæktrykket er korrekt (se mærkningen på dækket: 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)
• Håndtag og bunden af barnevogn-/ lift kasse bør ofte efterses for skader.

OBS

- Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en original reservedel hvis nogen del er skadet.

ADVARSEL

- Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

Pleje og vedligehold

Vaskeråd

- Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeopløsning. Dryptør kalechen i opslået stand.

- Betræk og 5-punktsele:

Afmonter betrækket og udtag træpladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

- Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til at vaske frontbøjlebetrækkets yderside. Händter indersiden (non-wovenmateriale) varsomt. Dryptørres.

- Madras:

Eksklusivemadrassen består af et kombineret fiberfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så skal du huske at forme fiberfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul

• Overdelens forlæder:

Håndvask i lunkent vand. Anvend mild sæbeopløsning. Rengør nøje. Dryptørres.

• Overdel:

Aftag kaleche og madras. Aftør stoffet indvendigt og udvendigt med en opvredet klud. Ingen håndvask. Tør overdelen i opslået stand. Sørg for at bunden ikke bliver våd.

∅vrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).
• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.
• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

- Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask:

ADVARSEL

- Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Letherette stof

- Vogne i Letherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Letherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Emmaljunga

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage.

Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført.

Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

0

1. Kontroller at det rigtige er leveret.

□ 1 stk. Klapvognsoverdel med 5-punktssele
□ 1 sæt Polstring til sele
□ 1 stk. Sammenklappet stel med varekurv
□ 4 stk. Hjul
□ 1 stk. Regnslag
□ 1 stk. Brugsanvisning
□ 1 stk. Kaleche
□ 1 stk. Stof til fodstøtte
□ 1 stk. Frontbøjlestof

□ Kontroller at stellåsene fungerer på begge sider.
□ Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

□ Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder.

□ Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

□ Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

□ Kontroller at E.A.S.T. justerbar affjedring virker i alle 3 positioner på begge sidder af stellet

□ Kontroller at man kan juster ryggen i alle fire positioner.

□ Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

□ Smør aksel enderne.
□ Monter hjulene og vær sikker på at hjulene låser på plads.
□ Kontroller at parkeringsbremsen låser i begge baghjul.

4. Overordnet kontrol af vognen.

□ Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort.
□ Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort.
□ Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Emmaljunga

Serviceprotokoll

General Service

6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller at E.A.S.T. justerbar affjedring virker i alle 3 positioner på begge sidder af stellet

Kontroller at man kan juster ryggen i alle fire positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Innhold

Kapittel....

Eskens innhold 47

Emmaljunga originaltilbehør 47

1 stk. Sportsdel med 5-punktssele
1 par Skulderpolstringer
1 stk. Sammenslått understell med varekurv
1 stk. Bruksanvisning
1 stk. Kalesje
1 stk. Sportsvognstrekk
1 stk. Fotbrettekstil
1 stk. Frontbøyletrekk
4 stk. Hjul
1 stk. Regntrekk

City Carrycot (Tilbehør)

1 stk Bag
1 stk Kalesje
1 stk Madrass
1 stk Bruksanvisning
1 stk Fottrekk

Emmaljunga Originaltilbehør

ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines.

ADVARSEL Bruk ikke en madrass som er tykkere en 45mm.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Skill skulder og hoftesele fra hverandre när de ikke er i bruk.

ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig.

ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner.

- Sjekk at trekkets rygglomme er dratt ned så langt det går over ryggens ramme.

ADVARSEL

Hvordan man bruker Sportsvognen.

6

Slå sammen sportsvognen

- Det må ikke være barn i vognen når den slåes opp eller sammen.

7

(Tilbehør til Classic Sportsvogn)

1

(Tilbehør til Classic Sportsvogn)

6

Juster ikke kalesjen med fottrekket festet.

VIKTIG

- Løft aldri i bagen ved å holde i bagen. - Løft aldri i sportsvognsdelen när den er montert på understellet.

7

• Sittedelstrekk og 5-punktssele:

12 måneders kontroll

12

Dato, stempel, kundens navn, signatur;

24 måneders kontroll

24

Dato, stempel, kundens navn, signatur;

36 måneders kontroll

36

Dato, stempel, kundens navn, signatur;

Emmaljunga

Leveringskontroll

Brugsanvisning for Classic Klapvogn

© 2011 Emmaljunga Barnvagnsfabrik AB

Alle rettigheder forbeholdt

Med forbehold for ændringer

Emmaljunga Barnvagnsfabrik AB

Banegårdsgade 16, 8300 Odder

DANMARK

Bruksanvisning for Classic Sportsvogn

© 2011 Emmaljunga Barnvagnsfabrik AB

Alle rettigheter forbeholdt

Med forbehold om endringer

Emmaljunga Barnvagnsfabrik AB
