BRUKSANVISNING ROYAL 49 SC HUSQVARNA

Läs bruksanvisning noggrannt och se till att du förstår innehållet innan du använder gräsklipparen. Brugsvejledning

1. Montering av handtag

gressklipperen mot deg.

1. Bruk alltid korrekt klippestilling.

Om denna gräsklippare inte används på rätt sätt kan den vara farlig! Denna gräsklippare kan orsaka allvarliga skador på den person som kör den och andra; du måste följa alla varningar och säkerhetsinstruktioner så att du använder den på det mest säkra och effektiva sättet. Det åligger den som använder gräsklipparen att följa alla varningar och säkerhetsinstruktioner i denna handbok och på gräsklipparen. Använd aldrig gräsklipparen om inte tillverkarens gräsuppsamlingslåda eller skydd har monterats. Förklaring av symboler på din Husqvarna Royal 49SC Allmänt

Låt aldrig barn eller personer som inte känner till dessa instruktioner använda gräsklipparen. Lokala bestämmelser kan begränsa ålder på den som kör maskinen.

Använd gräsklipparen endast på det sätt och för de funktioner som beskrivs i dessa instruktioner.

Kör aldrig gräsklipparen när du är trött, sjuk eller har intagit alkohol, droger eller medicin.

Den som kör eller använder gräsklipparen är ansvarig för olyckor där andra personer eller deras egendom är inblandade. Varning Läs användarinstruktionerna noggrannt så att Du är säker på att Du förstår alla kontrollorgan och vad de är för. Håll alltid gräsklipparen på marken när du klipper. Om du lutar eller lyfter gräsklipparen kan stenar kastas ut. Säkerhetsföreskrifter för bränsle VARNING - bensin är ytterst lättantändligt

Lagra bränslet på en sval plats i en behållare som är speciellt konstruerad för ändamålet.

Fyll på bränsle utomhus och rök inte medan du fyller på bränsle.

Fyll på bränsle INNAN du startar motorn. Avlägsna aldrig tanklocket eller tanka medan motorn är igång eller medan motorn är varm.

Om du spiller bensin, försök inte starta motorn utan flytta maskinen bort från den plats där du spillde och undvik att skapa en källa för gnistbildning innan bensinångorna har dunstat bort.

Sätt ordentligt tillbaka alla tanklock och locket på behållaren.

Flytta maskinen bort från tankningsplatsen innan du startar den. Håll åskådare på avstånd. Klipp inte när personer, speciellt barn, befinner sig inom klippområdet. Var försiktig med tår och händer. Kom inte för nära det roterande kniven med dina tår eller händer. Koppla bort tändstiftet innan du påbörjar underhållsarbete, rengöring, justering eller om du skall lämna gräsklipparen obevakad kortare eller längre tid. STOP SVENSKA - 1 Kniven fortsätter att rotera efter att maskinen har stängts av. Vänta tills samtliga maskinkomponenter har stannat helt innan du vidrör dem.

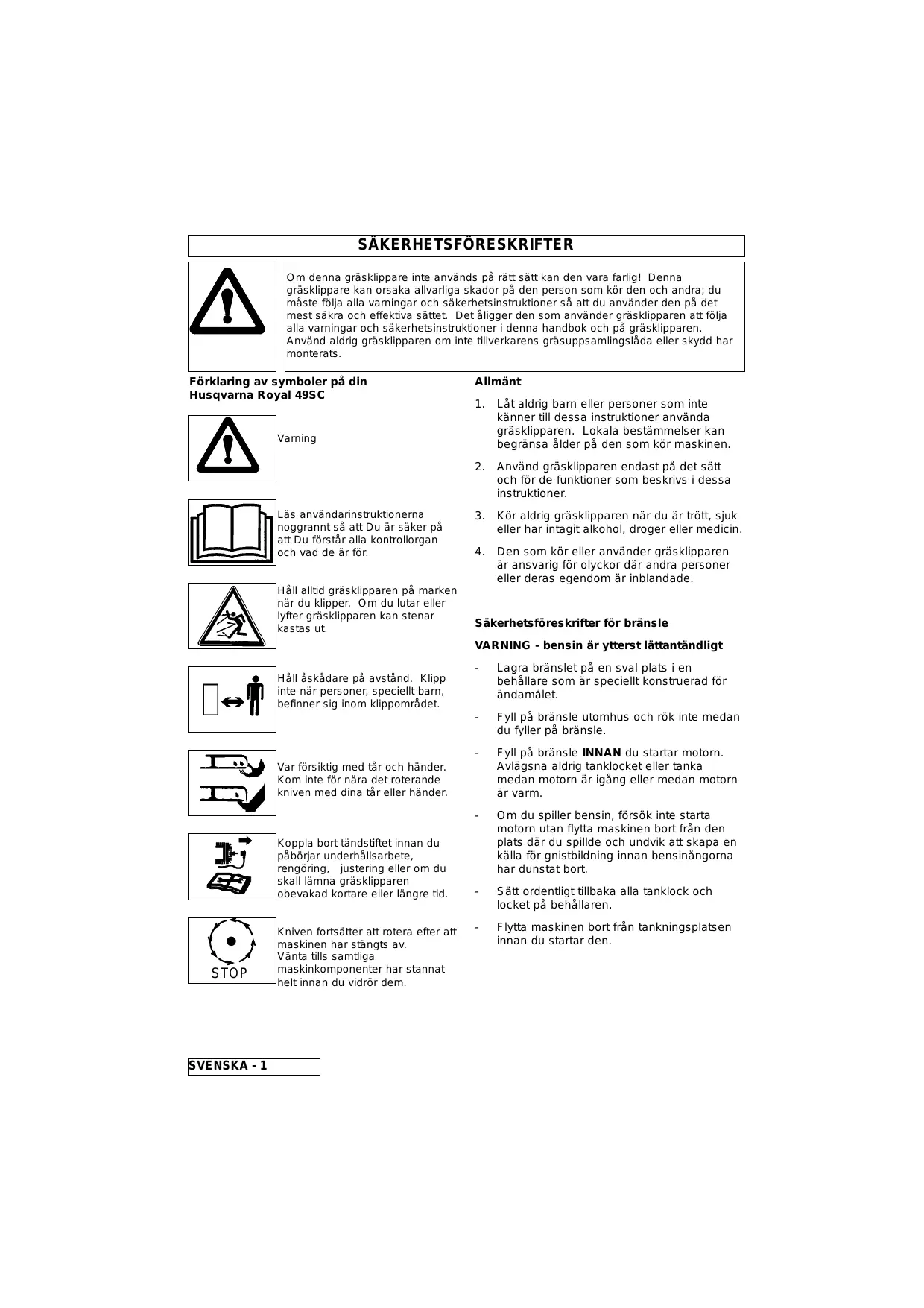

SÄKERHETSFÖRESKRIFTER

1. Klipp aldrig gräs barfota eller i öppna

sandaler. Använd alltid lämpliga kläder, handskar och kraftiga skor.

2. Användande av hörselskydd rekommenderas.

3. Se till att gräsmattan är fri från pinnar, stenar,

ben, ståltråd och skräp; de kan kastas ut av kniven.

4. Innan du startar, gör en visuell inspektion för

att kontrollera att kniven, knivbult och knivfäste inte är slitna eller skadade. Byt ut slitna eller skadade delar tillsammans med deras fastsättningsanordningar i hela satser för att bevara balansen.

5. Byt ut felaktiga ljudämpare.

1. Kör inte motorn i ett slutet utrymme där

avgaser (koloxid) kan ansamlas.

2. Använd gräsklipparen endast i dagsljus eller i

bra artificiellt ljus.

3. Undvik att köra din gräsklippare i vått gräs

4. Var försiktig med vått gräs, du kan tappa

5. Var extra försiktig på sluttningar och använd

skor som inte slinter.

6. Klipp gräs på sluttningar utmed sluttningen,

7. Var extra försiktig när du byter riktning på

8. Gräsklippning på vallar eller sluttningar kan

vara farligt. Klipp inte gräs på vallar eller i branta sluttningar.

9. Gå inte baklänges när du klipper, du kan

snubbla. Gå - spring aldrig.

10. Klipp aldrig gräs genom att dra gräsklipparen

11. Stanna motorn innan du kör gräsklipparen

över andra ytor än gräs och när du transporterar gräsklipparen till och från det område som skall klippas.

12. Kör aldrig gräsklipparen med skadade skydd

eller utan att skydden är på plats.

13. Kör inte motorn på för högt varvtal eller ändra

inställningen på regulatorn. För högt varvtal är farligt och förkortar gräsklipparens livslängd.

14. Koppla bort kniven och drivningen innan du

15. Starta alltid gräsklipparen försiktigt med

fötterna på behörigt avstånd från kniven.

16. Luta inte gräsklipparen när du startar motorn.

17. Placera aldrig dina händer nära

gräsklipparens utblåsningskanal medan motorn är igång.

18. Lyft aldrig upp eller bär gräsklipparen medan

19. Kabeln till tändstiftet kan vara het - hantera

den med försiktighet.

20. Försök aldrig utföra underhållsarbete på din

gräsklippare medan motorn är varm.

21. Stanna motorn och vänta tills kniven har

stannat:innan du lämnar gräsklipparen utan uppsikt för kortare eller längre tid; innan du fyller på tanken.

22. Stanna motorn, vänta tills kniven stannat och

koppla bort kabeln till tändstiftet. innan du tar bort något som blockerar; innan du kontrollerar, rengör eller arbetar på maskinen; om du kör på något. Använd inte gräsklipparen förrän du är säker på att hela maskinen är i säkert skick för vidare körning; om gräsklipparen börjar vibrera onormalt. Kontrollera omedelbart. Stora vibrationer kan förorsaka skador.

23. Dra ner gaspådraget vid avstängning av

motorn och, om motorn är försedd med en bortkopplingsventil, stäng av bränslet när du har klippt färdigt. Underhåll och undanställning

1. Se till att alla muttrar, bultar och skruvar är

ordentligt åtdragna för att vara säker på att gräsklipparen är säker att köra.

gräsuppsamlingslådan/gräspåsen för slitage och försämring.

3. Byt ut slitna eller skadade delar av

4. Använd endast original delar som

specificeras för produkten.

5. Ställ aldrig undan gräsklipparen med bränsle

i tanken inne i en byggnad där ångor kan nå en öppen låga eller gnista.

6. Låt motorn svalna innan du ställer in den i ett

7. För att minska risk för eldsvåda, håll motorn,

ljuddämparen, batterilådan och bränsletanken fria från gräs, löv eller för mycket smörjfett.

8. Om bränsletanken måste dräneras, skall

detta göras utomhus.

9. Var försiktig vid justering av maskinen för att

förhindra att dina fingrar fastnar mellan rörliga kniv och fasta delar på maskinen.

Identifieringsetikett Produktnummer ................... Modell .................................. Serie .................................... Inköpsdatum ........................ Inköpsställe ..........................

• Behåll denna som kvitto på inköpet• Din produkt har en unik identifieringsetikett tryckt i silver och svart. För att vara säker på att du har all produktinformation när du behöver reservdelar eller råd från en av våra godkända serviceverkstäder eller om du behöver kontakta vår kundtjänstavdelning bör du göra en anteckning av den efterfrågade informationen i därtill avsett utrymme. Se Figur B. MONTERINGSINSTRUKTIONER Montering av handtag

1. Din maskin är försedd

med två handtag som är fällda över maskinen. (C)

2. Vik försiktigt upp

handtaget. Undvik att skada kablarna.

Lyft upp säkerhetsluckan. (E1)

Placera säkerhetsluckan överst på gräsuppsamlaren. (E3). Försäkra dig om att gräsuppsamlaren är rätt monterad.

Koppla bort kabeln till tändstiftet.(D1)

Dra i säkerhetshandtaget (D2) för att släppa loss bromsen på motorn.

Du måste frisläppa bromsen genom att dra säkerhetsspaken mot handtaget innan du drar ut snöret.

Placera snöret i därför avsedd styrning i det övre handtaget. (D3) SVENSKA - 3

Borttagning sker i omvänd ordning

OBS: Se till att det inte finns någon öppning mellan säkerhetsklaffen i och gräsuppsamlingslådan. När du inte behöver samla upp gräset kan du använda gräsklipparen utan gräsuppsamlingslåda. Se till att säkerhetsklaffen är helt stängd. MOTOR Olja

Bensin Kontrollera oljenivån med jämna mellanrum och alltid efter fem timmars användning.

Fyll på olja om det behövs för att hålla nivån vid märket FULL på oljestickan.

Använd en av SAE 30 olja god kvalitet för fyrtaktsmotorer.

Använd ny av blyfri bensin standardoktan .

2. ANVÄND ENDAST BLYFRI BENSIN

Om Du använder blyad bensin kommer det att ryka från avgasröret och motorer som är försedda med katalitisk omvandlare kommer att få irreparabla skodor.

Fyll inte tanken medan motorn är het. a) Ta bort locket över oljepåfyllningshålet. (F1)

Fyll inte tanken när du röker. b) Fyll upp till märket FULL på oljestickan.(F2)

Fyll inte tanken medan motorn är igång.

Byt olja efter de första fem driftstimmarna och därefter alltid efter 25 driftstimmar.

Byt alltid olja medan motorn är varm - men inte het - försök aldrig utföra underhåll på en het motor. Föratt undvika att skräp kommer in i bränslesystemet, torka bort gräs och smuts från locket till bränsletanken innan du skruvar av det.(G1)

För att fylla på olja:

Vi rekommenderar att du fyller tanken genom en tratt med ett filter.(G2)

Observera: flytta maskinen bort från området där du fyllde på tanken innan du startar maskinen.

STARTA - FLÖDA MOTORN

OBS: Innan du startar motorn för första gången, fyll på olja och bensin som beskrivits ovan i avsnittet Olja och bensin. Chokning är vanligtvis onödigt när du startar en varm motor. Vid kall väderlek kan det dock krävas att chokning upprepas. Hur man startar motorn första gången Påföljande starter

För spaken för motorns varvtal till FORT ( ) enligt illustration under avsnittet Körning - start och stopp.

Tryck fem gånger på flödarknappen (H).

Följ instruktionerna i avsnittet Körning start och stopp.

Om motorn vägrar att starta efter det att du ryckt i startsnöret tre gånger, tryck tre gånger på flödarknappen och upprepa steg 3. För spaken för motorns varvtal till FORT ( ) och tryck på flödarknappen tre gånger innan du startar motorn. (Om motorn stannar för att bensinen tagit slut - tryck tre gånger på flödarknappen.)

Start och stopp Start

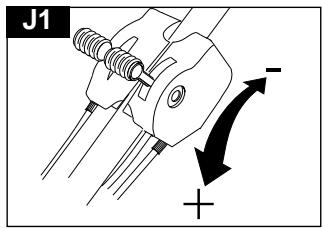

2. För spaken för motorns varvtal till

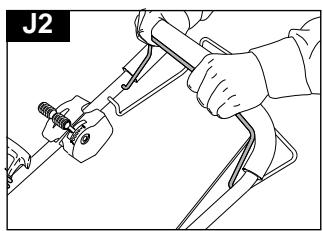

3. Dra upp säkerhetshandtaget för att

frigöra motorbromsen. (J2)

4. Dra startsnöret mot dig till du

känner att det tar emot, släpp handtaget långsamt och dra sedan handtaget mot dig så långt det går.(J3)

5. Efter det att motorn startat, låt den

gå i 30 sekunder innan du börjar använda gräsklipparen. Inkoppling av framdrivningen

1. Körning framåt kopplas in och ur

med framdrivningsspaken överst på handtaget (J4).

2. Körhastigheten kan ändras med

spaken för körhastighet. (J5)

3. När du släpper spaken för

framdrivnings stoppas framdrivningen automatiskt.

Spak för körhastighet Stopp

1. Släpp motordrivningsspaken.

2. Släpp säkerhetshandtaget.

Spak för motorvarv SVENSKA - 5

KÖRNING - GRÄSKLIPPNING

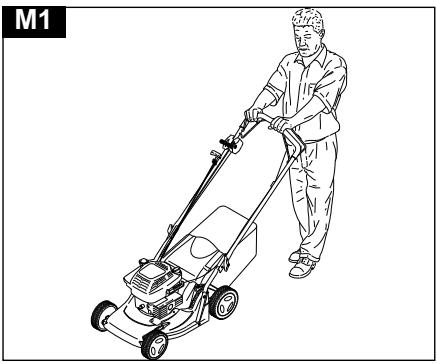

Hur man klipper gräset

1. Använd alltid rätt läge för

2. Börja klippa från gräsmattans yttre

kant och klipp i strimmor fram och tillbaka. (M2)

3. Klipp gräset två gånger i veckan

medan det växer. Det är inte bra för din gräsmatta om du klipper mer än en tredjedel av dess längd vid ett tillfälle och det kan också vara svårt att samla upp gräsklippet. Justering av klipphöjd

1. Klipphöjden kan ändras genom att

du drar justeringsspaken bort från placeringsspåren och flyttar den till det valda läget (M3). Observera: Överbelasta inte din gräsklippare. När du kör i långt gräs, klipp först med klipphöjden inställd på en högre inställning (se avsnittet Klipphöjd) vilket hjälper att minska motorns överbelastning och förhindrar skador på din gräsklippare.

UNDERHÅLL VIKTIGT Använd aldrig vatten för rengöring av din gräsklippare. Rengör inte med kemikalier, inklusive bensin, eller lösningsmedel - vissa av dessa kan förstöra viktiga plastdetaljer. Klippsystem Demontering av kniv Rengöring

Koppla bort tändstiftet. VIKTIGT Försök inte att utföra underhåll på din gräsklippare medan motorn är varm. Koppla bort kabeln till tändstiftet.

Vänd maskinen på sidan med avgassystemet uppåt.

Avlägsna gräs från under kåpan med en borste (N1 & N21).

Använd en mjuk borste för att avlägsna gräsklipp från motorns luftintag och utblåsning (N3), justeringsområdet för klipphöjd (N4), runt hjulen (N5) och gräsuppsamlaren.

SVENSKA - 7 Koppla bort tändstiftet. Vänd maskinen på sidan med avgassystemet uppåt. Använd en skiftnyckel för att lossa knivbulten genom att vrida den moturs. Avlägsna knivbulten, kniven och mellanläggsbrickan Kontrollera för skador och rengör om så behövs. Montera kniven på maskinen med de vassa eggarna bort från maskinen. Sätt tillbaka knivbulten genom kniven och mellanläggsbrickan. Håll fast och dra åt knivbulten ordentligt med en skiftnyckel. Dra inte åt för hårt. Antera alltid kniven med försiktighet - vassa eggar kan orsaka skador.

Byt ut dina knivar efter 50 timmars klippning eller vartannat år beroende på vilket som kommer först - oberoende av deras kondition. Om kniven har sprickor eller är skadad byt ut den mot en ny. När gräsklippningssäsongen är slut

1. Byt ut kniv, bultar, muttrar eller skruvar om

2. Rengör din gräsklippare omsorgsfullt.

3. Be din lokala serviceverkstad att rengöra

luftfiltret ordentligt och utföra den service eller de reparationer som behövs.

4. Töm motorn på olja och bensin.

Hur du förvarar din gräsklippare

1. Ställ inte undan din gräsklippare omedelbart

efter det att du använt den.

2. Vänta tills motorn har svalnat för att undvika

3. Rengör din gräsklippare.

4. Lagra den på en sval, torr plats där din

gräsklippare är skyddad från skador. UNDERHÅLL Motorbromsvajern måste alltid vara justerad så att motorn stoppar inom 3 sekunder. VIKTIGT! För justering kontakta en auktoriserad återförsäljare eller serviceverkstad. Underhållsschema för motor Följ intervallen per timma eller månad beroende på vilket som inträffar först. Service måste utföras oftare om maskinen används under svåra förhållanden. Efter de första 5 timmarna - Byt olja Var femte timma eller dagligen - Kontrollera oljenivån. Rengörvarmeskyddet. Rengör runt ljuddämparen. Var 25e timma eller varje säsong - Byt olja om du kör maskinen i tjockt gräs eller i höga omgivningstemperaturer. *Gör service på luftrenaren. Var 50e timma eller varje säsong - Byt olja. Kontrollera gnistsläckaren om sådan är monterad. Var 100e timma eller varje säsong - Rengör kylsystemet*. Byt tändstift. Rengör oftare i dammiga förhållanden eller när det finns luftburet skräp eller efter längre körning när du klippt långt, torrt gräs. Service och garanti på motorn Den motor som är monterad på din gräsklippare är försedd med garanti från motortillverkaren. För ytterligare information kontakta din handlare som anges nedan. Briggs & Stratton Du kan hitta din närmaste auktoriserade serviceverkstad för Briggs & Stratton i gula sidorna i telefonkatalogen. Felsökning Motorn startar inte

1. Se till att säkerhetsspaken är i startläge.

2. Kontrollera att motorvarvsreglaget är i läge “+”.

3. Kontrollera att det finns tillräckligt med bränsle

i tanken och att luftventilen i tanklocket är ren.

4. Avlägsna och torka av tändstiftet.

5. Bensinen kan vara för gammal. Byt ut.

6. Kontrollera att knivbulten är fastdragen. En lös

bult kan göra motorn svår att starta.

7. Om motorn fortfarande inte startar, koppla

omedelbart bort kabeln till tändstiftet.

8. KONTAKTA DIN LOKALA AUKTORISERADE

SERVICEVERKSTAD. MILJÖINFORMATION Electrolux produkter för användning utomhus tillverkas enligt ett miljöstyrningssystem (ISO 14001) där vi, när så är praktiskt möjligt, använder komponenter som tillverkas enligt företagets metoder på ett sätt som tar hänsyn till miljömässiga faktorer och med möjlighet för återvinning när produkten ej längre är användbar. Förpackningen kan återvinnas och plastdelarna har märkts (där så är praktiskt möjligt) för sortering för återvinning. Man måste ta hänsyn till miljön när man gör sig av med en produkt som ej längre är användbar. Om är nödvändigt, kontakta Din lokala myndighet för information om hur Du skall göra dig av med produkten.

BORTSKAFFNING AV BRÄNSLE OCH

SMÖRJOLJOR Använd skyddskläder när Du hanterar bränsle och smörjmedel. Undvik kontakt med huden. Avlägsna bensin och motorolja innan Du transporterar enheten. Kontakta Din lokala myndighet för information om närmaste plats för återvinning/bortskaffning. Ingen motorstyrka och/eller överhettning

1. Kontrollera att körspaken är i sitt “normala”

2. Koppla bort kabeln till tändstiftet och låt motorn

3. Rensa bort gräsklipp och skräp från runt

motorn och luftintagen och undersidan av kåpan inklusive kanalen och fläkten.

4. Rengör motorns luftfilter (be din lokala

serviceverkstad att rengöra motorns luftfilter ordentligt).

5. Bensinen kan vara för gammal. Byt ut.

6. Om det fortfarande inte finns någon styrka i

motorn och/eller den överhettas, koppla omedelbart bort kablen till tändstiftet.

7. KONTAKTA DIN LOKALA AUKTORISERADE

SERVICEVERKSTAD. För stora vibrationer

1. Koppla bort kabeln till tändstiftet.

2. Kontrollera att kniven är rätt monterat, se sidan

3. Om kniven är skadat eller slitet, byt ut det mot

4. Om vibrationerna kvarstår, vrid kniven 1800

genom att lossa knivbulten, vrida kniven och dra åt knivbulten igen.

omedelbart bort kabeln till tändstiftet.

SERVICEVERKSTAD. Gör Dig INTE av med förbrukat bränsle/förbrukad olja via hushållsavfallet. Avfallsbränsle/oljor är skadliga, men kan återvinnas och skall bortforslas genom godkända kanaler. Häll INTE ut använda bränslen/oljor i vattendrag. Får ej förbrännas
