Produkttype	Elektrisk gressklipper
Merke	HUSQVARNA
Modell	ROYAL 49 SC
Klippebredde	48 cm
Bladets rotasjonshastighet	2 700 o/min
Garantert lydtrykknivå	96 dB(A)
Strømforsyning	Elektrisk, 230 V
Motoreffekt	1 500 W
Motortype	Elektrisk motor
Oppsamlingskurv	Inkludert
Omtrentlig vekt	25 kg
Mål (L x B x H)	110 x 60 x 90 cm
Sikkerhetssystem	Sikkerhetsbøyle (CPO)
Styre	Justerbart styre
Vedlikehold	Regelmessig smøring av aksler og rengjøring av oppsamlingskurv
Inkluderte tilbehør	Oppsamlingskurv, bruksanvisning
Garanti	Lovfestet garanti mot skjulte feil

Ofte stilte spørsmål - ROYAL 49 SC HUSQVARNA

Hvordan starter jeg gressklipperen?

Koble gressklipperen til et strømuttak, trekk deretter i sikkerhetsbøylen (CPO) for å starte motoren. Se bruksanvisningen for fullstendige instruksjoner.

Hva er klippebredden?

Klippebredden er 48 cm.

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres vanligvis via en spak nær hjulene. Se bruksanvisningen for nøyaktige posisjoner.

Hva gjør jeg hvis gressklipperen ikke starter?

Kontroller at stikkontakten fungerer, at kabelen ikke er skadet, og at sikkerhetsbøylen er i på-stilling. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

Hvordan rengjør jeg luftfilteret?

For elektriske modeller er det vanligvis ikke noe luftfilter. Rengjør imidlertid ventilasjonsåpningene regelmessig med en børste.

Hva er motorens effekt?

Den elektriske motoren yter omtrent 1 500 W.

Hvordan vedlikeholder jeg bladet?

Koble fra gressklipperen, fjern bladet og slip det med en fil. Hvis det er skadet, bytt det ut med et originalt blad.

Kan jeg bruke en skjøteledning?

Ja, bruk en skjøteledning egnet for utendørs bruk (minimum 1,5 mm² tverrsnitt) og sørg for at den ikke er skadet.

Hva er støynivået?

Det garanterte lydtrykknivået er 96 dB(A). Bruk hørselsvern.

Hvor finner jeg serienummeret?

Serienummeret finner du på identifikasjonsplaten festet på chassiset. Noter det ved eventuelle reklamasjoner.

BRUKSANVISNING ROYAL 49 SC HUSQVARNA

Les bruksanvisningen grundig og vær sikker på at du forstår innholdet før du bruker gressklipperen.

Käyttöopas

Les bruksanvisningen nøye før klipperen taes i bruk. Fyll olje på motoren. Produsenten forbeholder seg retten til å gjøre produktendringer uten ytterligere varsel. Garanti, reklamasjon

Garanti- og reklamasjonsspørsmål reguleres av kjøpsloven.

SF

5.Operatørens kontrollspak

6.Powerdrivespak (motorspak)

7.Typeetiketten

1. Advarselsetikett

SF - SISÄLLYSLUETTELO

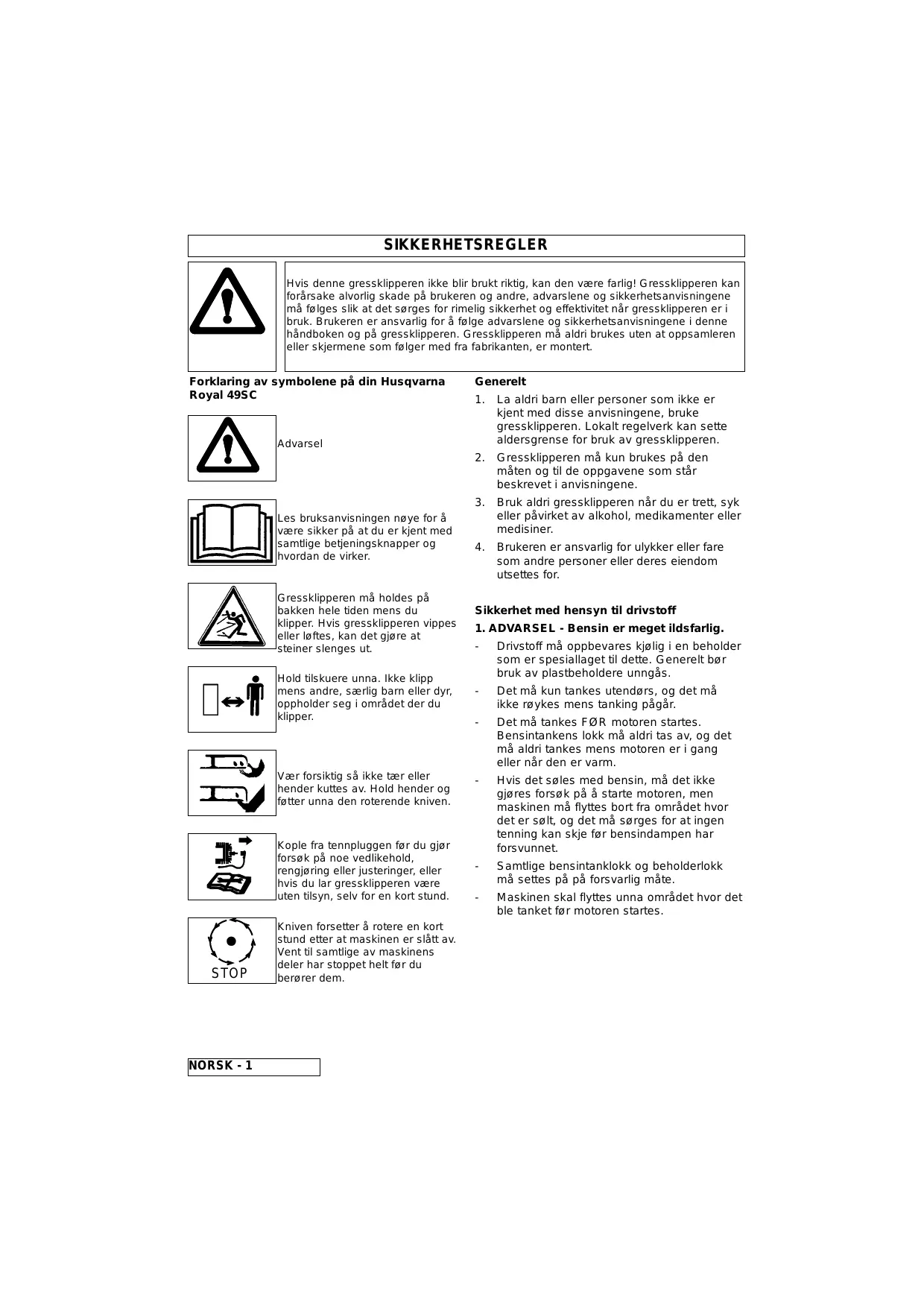

Hvis denne gressklipperen ikke blir brukt riktig, kan den være farlig! Gressklipperen kan forårsake alvorlig skade på brukeren og andre, advarslene og sikkerhetsanvisningene må følges slik at det sørges for rimelig sikkerhet og effektivitet når gressklipperen er i bruk. Brukeren er ansvarlig for å følge advarslene og sikkerhetsanvisningene i denne håndboken og på gressklipperen. Gressklipperen må aldri brukes uten at oppsamleren eller skjermene som følger med fra fabrikanten, er montert.

Forklaring av symbolene på din Husqvarna Royal 49SC

Advarsel

Les bruksanvisningen nøye for å være sikker på at du er kjent med samtlige betjeningsknapper og hvordan de virker.

Gressklipperen må holdes på bakken hele tiden mens du klipper. Hvis gressklipperen vippes eller løftes, kan det gjøre at steiner slenges ut.

Hold tilskuere unna. Ikke klipp mens andre, særlig barn eller dyr, oppholder seg i området der du klipper.

Vær forsiktig så ikke tær eller hender kuttes av. Hold hender og føtter unna den roterende kniven.

Kople fra tennpluggen før du gjør forsøk på noe vedlikehold, rengjøring eller justeringer, eller hvis du lar gressklipperen være uten tilsyn, selv for en kort stund.

Kniven forsetter å rotere en kort stund etter at maskinen er slått av. Vent til samtlige av maskinens deler har stoppet helt før du berører dem.

Generelt

1. La aldri barn eller personer som ikke er kjent med disse anvisningene, bruke gressklipperen. Lokalt regelverk kan sette aldersgrense for bruk av gressklipperen.
2. Gressklipperen må kun brukes på den måten og til de oppgavene som står beskrevet i anvisningene.
3. Bruk aldri gressklipperen när du er trett, syk eller påvirket av alkohol, medikamenter eller medisiner.
4. Brukeren er ansvarlig for ulykker eller fare som andre personer eller deres eiendom utsettes for.

• Drivstoff må oppbevares kjølig i en beholder som er spesiallaget til dette. Generelt bør bruk av plastbeholdere unngås.
• Det må kun tankes utendørs, og det må ikke røykes mens tanking pågår.
• Det må tankes F∅R motoren startes. Bensintankens lokk må aldri tas av, og det må aldri tankes mens motoren er i gang eller när den er varm.
• Hvis det søles med bensin, må det ikke gjøres forsøk på å starte motoren, men maskinen må flyttes bort fra området hvor det er sølt, og det må sørges for at ingen tenning kan skje før bensindampen har forsvunnet.
• Samtlige bensintanklokk og beholderlokk må settes på på forsvarlig måte.
• Maskinen skal flyttes unna området hvor det ble tanket før motoren startes.

SIKKERHETSREGLER

Forberedelse

1. Klipp ikke gresset barbent eller i åpne sandaler. Bruk alltid passende påkledning, hansker og kraftige sko.
2. Det anbefales ä bruke hørselvern.
3. Sørg for at det ikke ligger pinner, stener, ben, ståltråd og avfall på plenen; de kan bli kastet omkring av kniven.
4. Før bruk bør det alltid foretas en visuell inspeksjon for å kontrollere at kniver, knivbolter og klipperen ikke er slitt eller skadet. Skift ut kniver som er slitt eller skadet, sammen med festeanordningene som hele sett for å beholde balansen.
5. Skift ut defekte lyddempere.

Bruk

1. La ikke motoren gå i et lukket rom hvor eksos (karbonmonoksid) kan samle seg.
2. Gressklipperen må kun brukes i dagslys eller god kunstig belysning.
3. Unngå bruk av gressklipperen i vått gress, hvor det er mulig.
4. Vær forsiktig i vått gress, du kan miste fotfestet.
5. Vær ekstra påpasselig med fotfestet i bakkehellinger, bruk sko som ikke sklir.
6. Klipp på tvers i bakker, aldri opp og ned.
7. Vær ekstra forsiktig når du skifter retning i bakker.
8. Gressklipping i skråninger og bakker kan være farlig. Bruk ikke gressklipper i skråninger eller bratte bakker.
9. Ikke gå baklengs mens du klipper, du kan snuble. Du må kun gå, aldri løpe.
10. Klipp aldri gresset ved å trekke gressklipperen mot deg.
11. Slå av motoren før gressklipperen skyves over andre underlag enn gress og når gressklipperen transporteres til og fra området som skal klippes.
12. Bruk aldri gressklipperen med deksler som er skadet, eller uten dekslene på plass.
13. Ikke rus motoren eller endre regulatorinnstillingen. For høy fart er farlig og reduserer gressklipperens levetid.
14. Kople fra samtlige kniv- og drivclutcher før du starter.
15. Start alltid gressklipperen med forsiktighet, med føttene godt unna knivene.
16. Ikke vipp gressklipperen när du starter motoren.
17. Ikke ha hendene i nærheten av utkastertuten mens motoren er i gang.

18. Løft eller bær aldri en gressklipper mens motoren er i gang.

19. Tennpluggledningen kan være varm - vær forsiktig.

20. Gjør ikke noe forsøk på vedlikehold av gressklipperen mens motoren er varm.

21. Slå av motoren og vent til kniven har stoppet:-

22. før du lar gressklipperen være uten tilsyn, uansett tidsrom;

23. før du tanker.

24. Slå av motoren, vent til kniven har stoppet og kople fra tennpluggledningen:-

25. før du fjerner gress fra utkastertuten;

26. før du kontrollerer, rengjør eller arbeider på maskinen;
27. hvis du slår borti en gjenstand. Ikke bruk gressklipperen før du er sikker på at hele gressklipperen er i forsvarlig stand;
28. hvis gressklipperen begynner å vibrere unormalt. Kontroller øyeblikkelig. Overdreven vibrasjon kan føre til skade
29. Reduser gassens innstilling når motoren er slått av, og hvis motoren har en avstengningsventil, steng av bensinen når du er ferdig med å klippe.

Vedlikehold og oppbevaring

1. Hold alle muttere, bolter og skruer godt trukket til for å være sikker på at gressklipperen er i forsvarlig driftsmessig stand.
2. Kontroller ofte at oppsamleren/gressposen ikke er slitt eller skadet.
3. For din sikkerhets skyld skift ut deler som er slitt eller skadet.
4. Bruk kun ny kniv, knivbolt, avstandsstykke og viftehjul som er spesifisert for dette produktet.
5. Gressklipperen må aldri oppbevares med bensin på tanken inni en bygning hvor bensindamp kan nå åpen ild eller en gnist.
6. La motoren bli avkjølt før maskinen settes bort i et lukket rom.
7. For å redusere brannfaren hold motoren, lyddemperen, batteriseksjonen og bensintankområdet fritt for gress, blader eller overflødig fett.
8. Hvis bensintanken må tømmes, må dette gjøres utendørs.
9. Vær forsiktig når du justerer gressklipperen, slik at ikke fingrene blir sittende fast mellom bevegelige kniver og de faste delene av maskinen.

TYPEETIKETTEN

B

Produktnummer......

Modell......

Serie ....

Innkjøpsdato ....

Innkjøpssted ....

•Vennligst behold innkjøpsbeviset•

Ditt produkt er unikt identifisert ved en typeetikett i sølv og sort. For å være sikker på at du har fullstendig produktinformasjon når du trenger deler eller råd fra et av våre godkjente servicesentre, eller hvis du behøver å ta kontakt med vår kundetjenesteavdeling, anbefaler vi at du noterer deg de opplysningene som er vist i fig. B, i rubrikken vi har satt av til dette.

MONTERINGSANVISNING

Montering av håndtakene

1. Ditt produkt leveres med håndtakene sammenfoldet over produktet. (C)
2. Fold forsiktig ut håndtaket. Unngå at ledningene blir skadet.
3. Trekk til håndtaksknottene.
4. Kontroller at gasskontrollen beveger seg som den skal.

Snorstarter

1. Kople fra tennpluggledningen. (D1)
2. Trekk inn operatørens kontrollspak (Operator Presence Control) (D2) for å frigjøre bremsen på motoren.

Du må frigjøre bremsen ved å trekke operatørens kontrollspak (OPC) til håndtaket før du drar ut startsnoren.

Montering av oppsamleren

1. Løft opp bakluken. (E1)
2. Plasser oppsamleren på maskinen. (E2)
3. Plasser bakluken oppå oppsamleren. (E3). Påse at oppsamleren er forsvarlig festet.
   • Demontering foregår i motsatt rekkefølge

E1

Merk: Påse at det ikke finnes noe mellomrom mellom bakluken og oppsamleren.

Når det ikke er nødvendig å samle opp gresset, kan du bruke gressklipperen uten oppsamleren. Påse at bakluken er helt lukket.

MERKNADER OM MOTOREN

Olje

1. Kontroller oljenivået av og til og hver gang motoren har gått i til sammen 5 timer.

2. Etterfyll med olje etter som det er nødvendig for å holde nivået på FULL merket på peilestaven.

3. Bruk SAE 30 firetakts olje av god kvalitet.

4. Slik fyller du på olje: a) Ta av oljelokket.(F1) b) Fyll opp til FULL merket på peilestaven.(F2)

5. Skift olje første gang etter 5 timers drift, deretter etter 25 timers drift.

6. Oljen må alltid skiftes mens motoren er varm - men ikke så varm at du brenner deg - vedlikehold må aldri utføres på en varm motor.

1. Bruk ny lavoktan blyfri bensin.
2. Du må ikke tanke mens motoren er varm.
3. Du må ikke røyke mens du tanker
4. Du må ikke tanke mens motoren er i gang.
5. For å unngå å få rusk i bensinsystemet tørk bort alt gress og skitt fra bensinlokket før du skrur det av.(G1)
6. Det anbefales at du tanker gjennom en trakt med filter.(G2)

7. Tørk bort eventuelt søl før du starter.

8. DET MÅ ALDRI BRUKES BLYBENSIN Bruk av blybensin vil få eksosen til å ryke og vil gjøre uopprettelig skade på motorer med katalysator.

Vi gjør oppmerksom på:-flytt produktet bort fra området hvor du tanket før du starter

START - PRIMING AV MOTOREN

Merk: Når du starter motoren for første gang, fyll på olje og bensin som anvist ovenfor i avsnittet om Olje og Bensin.

Det er vanligvis ikke nødvendig å bruke priming når en varm motor startes på nytt. Imidlertid kan kaldt vær gjøre det nødvendig.

Start av motoren aller første gang

1. Sett gass-kontrollen på FAST (HURTIG)'+', som illustrert i avsnittet om Bruk - start og stopp.

1. Klem hardt på primeren (H) fem ganger

2. Følg anvisningene i avsnittet om Bruk - start og stopp.

3. Hvis motoren ikke vil starte etter at du har trukket i startsnoren tre ganger, klem på primeren tre ganger og gjenta trinn 3.

Påfølgende start av motoren

1. Sett gass-kontrollen i FAST '+stilling og klem hardt på primeren tre ganger før du starter motoren. (Hvis motoren stoppet fordi den slapp opp for drivstoff, fyll på med drivstoff - klem primeren tre ganger.)

BRUK - START OG STOPP

Start og stopp

Start

1. Kople til tennpluggledningen.
2. Sett gass-kontrollen i FAST ‘+’stilling før du starter. (J1)
3. Trekk inn operatørens kontrollspak (OPC) for å frigjøre bremsen på motoren og kniven. (J2)
4. Trekk snorstarteren helt ut mot deg til du kjenner kraftig motstand, la håndtaket gå langsomt tilbake og trekk det deretter hardt mot deg så langt det går.(J3)
5. Når motoren har startet, la den gå i 30 sekunder før du begynner å bruke den.

Innkopling av drivmekanismen

1. Fremoverkjøring koples inn og ut med Powerdrivespaken (motorspaken) øverst på håndtaket. (J4)
2. Kjørefarten kan endres med kjørefartskon-trollen. (J5)
3. Når Powerdrivespaken slippes, stopper fremoverkjøringen automatisk.

Stopp

1. Slipp Powerdrive-spaken.
2. Slipp operatørens kontrollspak (OPC).

J1 -

J5 kjørefarts- kontroll gass-kontroll

BRUK - KLIPPING

Slik klipper du

1. Bruk alltid korrekt klippestilling. (M1)
2. Begynn klippingen i utkanten av plenen og klipp langsetter plenen i striper, frem og tilbake (M2).
3. Klipp to ganger i uken ved sterk vekst, det kan skade plenen om mer enn en tredjedel av gressets lengde klippes av om gangen, det kan dessuten føre til at gresset ikke samles opp ordentlig.

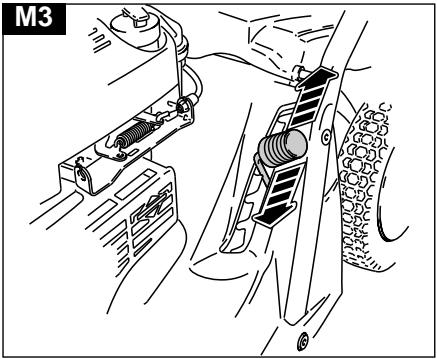

Justering av klippehøyden

1. Klippehøyden endres ved å trekke justeringsarmen u t av hakket og å flytte til utvalgt stilling (M3).

Gressklipperen må ikke overbelastes. Når du klipper i langt, tykt gress, vil det bidra til å redusere overbelastning på motoren om du klipper en gang først med klippehøyden på høyeste innstilling, se Klippehøyde. Dette vil bidra til å forhindre skade på gressklipperen.

VEDLIKEHOLD

VIKTIG

Du må aldri bruke vann til rengjøring av gressklipperen. Du må ikke vaske den med kjemikalier, inkludert bensin eller løsemidler - enkelte av disse kan ødelgge viktige deler av plast.

VIKTIG

Gjør ikke noe forsøk på vedlikehold av gressklipperen mens motoren er varm.

Rengjøring

• Kople fra tennpluggen.
- Legg maskinen på siden med eksosen øverst.

1. Fjern gress under dekslet med en børste (N1 & N2).
2. Fjern avklippet gress med en myk børste fra motorens luftinntak og eksospotten (N3), området hvor klippehøyden justeres (N4), rundt hjulene (N5) og oppsamleren.
3. Tørk over utsiden av gressklipperen med en tørr klut.

• Kople fra tennpluggen.
• Legg maskinen på siden med eksosen øverst.
• Bruk en skrunøkkel for å løsne knivbolten ved å skru mot klokken.
• Fjern knivbolten, og kniven.
• Kontroller at delene ikke er skadet og rengjør om nødvendig.

Montering av kniven

1. Monter kniven på maskinen slik at de skarpe kantene vender bort fra maskinen.
2. Monter knivbolten gjennom kniven.
3. Hold godt fast og trekk knivbolten godt til med en skrunøkkel. Ikke trekk til for hardt.

Vær alltid forsiktig når du håndterer kniven - skarpe kanter kan forårsake skade.

BRUK HANSKER

Skift ut metallkniven etter 50 timers drift eller annethvert år, avhengig av hva som er oftest - uansett forfatning.
Hvis kniven er sprukket eller skadet, må den skiftes ut med en ny.

På slutten av sesongen

1. Skift ut kniv, bolter, muttere eller skruer, om nødvendig.
2. Rengjør gressklipperen grundig.
3. Be ditt lokale Servicesenter om å rense luftfilteret grundig og utføre eventuell service eller nødvendige reparasjoner.
4. Tøm motoren for olje og bensin.

Oppbevaring av gressklipperen

1. Gressklipperen må ikke settes bort umiddelbart etter bruk.
2. Vent til motoren er avkjølt for å unngå potensiell brannfare.
3. Rengjør gressklipperen.
4. Gressklipperen bør oppbevares på et kjølig, tørt sted hvor den ikke kan ta skade.

Motorbremswiren må alltid være justert slik at motoren stopper innen 3 sekunder. VIKTIG! For justering kontakt autorisert servicestasjon.

Timeplan for vedlikehold av motoren Følg enten time- eller kalenderintervallene, men gå etter de som inntreffer først. Det er nødvendig med hyppigere service når gressklipperen brukes under ugunstige forhold.

Første 5 timer - Skift olje. Etter 5 timers drift eller daglig - Kontroller oljenivået. Rengjør toppdeksel på motor. Rengjør rundt lyddemperen. Etter 25 timers drift eller hver sesong - Skift olje hvis maskinen utsettes for sterk belastning eller høy omgivende temperatur. Rengjør filteret.

Etter 50 timers drift eller hver sesong - Skift olje. Kontroller gnistfangeren hvis maskinen har en. Etter 100 timers drift eller hver sesong - Rengjør kjølevift og - ribber på motor*. Skift ut tennpluggen. * Gjør rent oftere under støvete forhold eller når det finnes rusk i luften, samt etter langvarig drift med klipping av høyt, tørt gress.

Service på motoren & Garanti Motoren som din gressklipper er utstyrt med, er garantert av motorfabrikanten. For mer informasjon vennligst ta kontakt med din forhandler i henhold til opplysningene nedenfor. Briggs og Stratton Du vil finne nærmeste autoriserte Briggs og Stratton Serviceforhandler i 'De gule sidene' av telefonkatalogen.

Feilsøking

Mangel på kraft i motoren og/eller overheting.

1. Kontroller at gasskontrollen står i 'normal' stilling.
2. Kople fra tennpluggledningen og la motoren avkjøle seg.
3. Fjern avklippet gress og rusk rundt motoren og luftinntakene og under dekslet, inkludert utkastertuten.
4. Rens motorens luftfilter (Be ditt lokale godkjente servicesenter om å rense motorens luftfilter grundig).
5. Bensinen kan være gammel, skift den ut.
6. Hvis motoren fremdeles mangler kraft og/eller overhetes, må du kople fra tennpluggledningen øyeblikkelig.
7. RÄDF∅R DEG MED DITT LOKALE GODKJENTE SERVICESENTER.

Kraftig vibrasjon

1. Kople fra tennpluggledningen.
2. Kontroller at kniven er montert på korrekt måte, se side 7.
3. Hvis kniven er skadet eller slitt, skift det ut med en ny.
4. Hvis vibrasjonen vedvarer, snu kniven 180° ved først å løsne knivbolten og deretter snu kniven og trekke til knivbolten igjen.
5. Hvis vibrasjonen vedvarer, må du kople fra tennpluggledningen øyeblikkelig.
6. RÄDF∅R DEG MED DITT LOKALE GODKJENTE SERVICESENTER.

MILJ∅INFORMASJON

Husqvarna produkter produseres i henhold til et miljøhändteringssystem (Environmental Management System) (ISO 14001) som benytter, hvor det er praktisk mulig, komponenter som er fremstilt på en måte som tar mest mulig hensyn til miljøet, i henhold til selskapets retningslinjer og med mulighet for gjenvinning (resirkulering) når produktets brukstid er slutt.

• Emballasjen kan gjenvinnes, og deler av plast er merket (hvor det er praktisk mulig) for kategorisert gjenvinning.
• Det må vises hensyn overfor miljøet når et produkt skal kastes.
• Om nødvendig ta kontakt med lokale myndigheter for mer infomasjon.
• Bruk beskyttelsesklær när du håndterer drivstoff og smøremidler.
  • Unngå kontakt med huden.
• Fjern (Tapp ut) bensin og motorolje før du transporterer produktet.
• Ta kontakt med lokale myndigheter angående informasjon om din nærmeste miljøstasjon/avfallsplass.

KASTING AV DRIVSTOFF OG SM∅REOLJER

Brukt drivstoff/olje må IKKE kastes i husholdningsavfallet.

Avfallsdrivstoff/olje er skadelige, men kan gjenvinnes og skal kastes via godkjente systemer.

Brukt drivstoff/olje må IKKE kastes i vann.

Må IKKE brennes.

8 - NORSK

VAROTOIMENPITEET

Montering av gräsuppsamlare

Inkoppling av framdrivningen

Vedligeholdelse og opbevaring

Motorservicering og -garanti

Undertegnede, P. Howells, Electrolux Outdoor Products, Aycliffe Industrial Estate, NEWTON AYCLIFFE, Co. Durham, DL5 6UP bevitner at en prøve av ovennevnte produkt er testet og funnet å være i overensstemmelse med direktivene: 89/392/EEC, 89/336/EEC

Undertegnede, P. Howells, Electrolux Outdoor Products, Aycliffe Industrial Estate, NEWTON AYCLIFFE, Co. Durham, DL5 6UP bevitner at en prøve av ovennevnte produkt er testet, med direktiv 81/1051/EEC som rettledning. Maksimum A-belastede lydtrykksnivå, registrert ved brukerens plassering, under fritt felt halvveis ekkofritt kammerforhold, var:

Undertegnede, P. Howells, Electrolux Outdoor Products, Aycliffe Industrial Estate, NEWTON AYCLIFFE, Co. Durham, DL5 6UP bevitner at en prøve av ovennevnte produkt er testet, med direktiv ISO 5349 som rettledning. Maksimum belastede effektiverdi av vibrering, registrert ved plasseringen av brukerens hånd, var:
