BRUGSANVISNING ROYAL 49 SC HUSQVARNA

1. ADVARSEL - Bensin er meget ildsfarlig.

Det må kun tankes utendørs, og det må ikke røykes mens tanking pågår.

1. La ikke motoren gå i et lukket rom hvor

9. Ikke gå baklengs mens du klipper, du kan

16. Ikke vipp gressklipperen når du starter

19. Tennpluggledningen kan være varm - vær

ikke er slitt eller skadet.

4. Slik fyller du på olje:

mens motoren er varm - men ikke så varm at du brenner deg vedlikehold må aldri utføres på en varm motor. Bensin

7. Det anbefales at du

tanker gjennom en trakt med filter.(G2)

8. Tørk bort eventuelt søl

1. Kople til tennpluggledningen.

3. Hold godt fast og trekk knivbolten godt til

1. Gressklipperen må ikke settes bort

lokkets lufteventil ikke er blokkert.

4. Ta ut og tørk tennpluggen.

5. Bensinen kan være gammel. Skift den ut.

6. Kontroller at knivbolten er godt festet. En løs bolt

kan gjøre startingen vanskelig.

7. Hvis motoren ikke vil starte, må du kople fra

5. Bensinen kan være gammel, skift den ut.

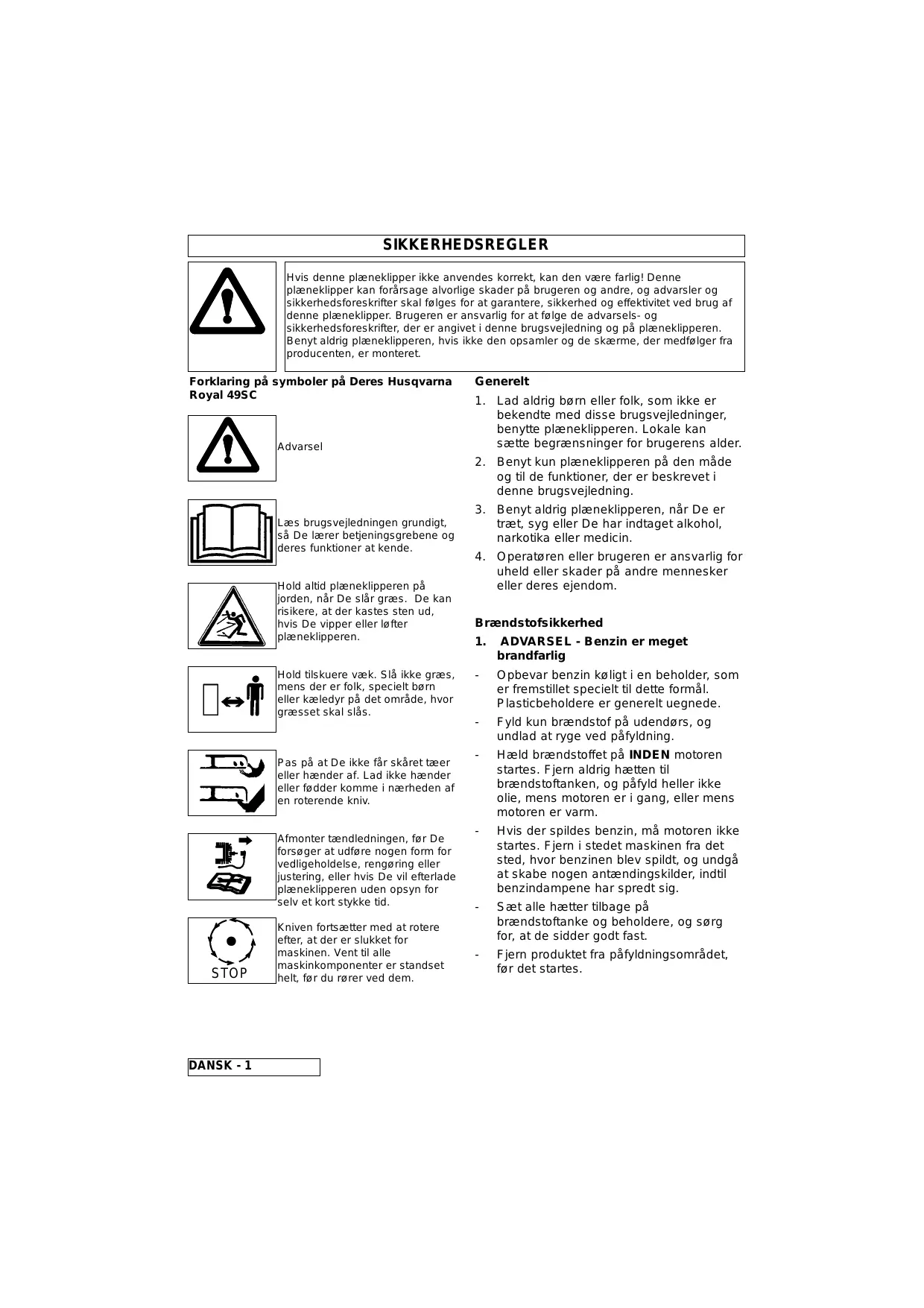

SIKKERHEDSREGLER Hvis denne plæneklipper ikke anvendes korrekt, kan den være farlig! Denne plæneklipper kan forårsage alvorlige skader på brugeren og andre, og advarsler og sikkerhedsforeskrifter skal følges for at garantere, sikkerhed og effektivitet ved brug af denne plæneklipper. Brugeren er ansvarlig for at følge de advarsels- og sikkerhedsforeskrifter, der er angivet i denne brugsvejledning og på plæneklipperen. Benyt aldrig plæneklipperen, hvis ikke den opsamler og de skærme, der medfølger fra producenten, er monteret. Forklaring på symboler på Deres Husqvarna Royal 49SC Advarsel Generelt

1. Lad aldrig børn eller folk, som ikke er

bekendte med disse brugsvejledninger, benytte plæneklipperen. Lokale kan sætte begrænsninger for brugerens alder.

2. Benyt kun plæneklipperen på den måde

og til de funktioner, der er beskrevet i denne brugsvejledning. Læs brugsvejledningen grundigt, så De lærer betjeningsgrebene og deres funktioner at kende. Hold altid plæneklipperen på jorden, når De slår græs. De kan risikere, at der kastes sten ud, hvis De vipper eller løfter plæneklipperen. Hold tilskuere væk. Slå ikke græs, mens der er folk, specielt børn eller kæledyr på det område, hvor græsset skal slås. Pas på at De ikke får skåret tæer eller hænder af. Lad ikke hænder eller fødder komme i nærheden af en roterende kniv. Afmonter tændledningen, før De forsøger at udføre nogen form for vedligeholdelse, rengøring eller justering, eller hvis De vil efterlade plæneklipperen uden opsyn for selv et kort stykke tid. STOP DANSK - 1 Kniven fortsætter med at rotere efter, at der er slukket for maskinen. Vent til alle maskinkomponenter er standset helt, før du rører ved dem.

3. Benyt aldrig plæneklipperen, når De er

træt, syg eller De har indtaget alkohol, narkotika eller medicin.

4. Operatøren eller brugeren er ansvarlig for

uheld eller skader på andre mennesker eller deres ejendom. Brændstofsikkerhed

ADVARSEL - Benzin er meget brandfarlig

Opbevar benzin køligt i en beholder, som er fremstillet specielt til dette formål. Plasticbeholdere er generelt uegnede.

Fyld kun brændstof på udendørs, og undlad at ryge ved påfyldning.

Hæld brændstoffet på INDEN motoren startes. Fjern aldrig hætten til brændstoftanken, og påfyld heller ikke olie, mens motoren er i gang, eller mens motoren er varm.

Hvis der spildes benzin, må motoren ikke startes. Fjern i stedet maskinen fra det sted, hvor benzinen blev spildt, og undgå at skabe nogen antændingskilder, indtil benzindampene har spredt sig.

Sæt alle hætter tilbage på brændstoftanke og beholdere, og sørg for, at de sidder godt fast.

1. Slå ikke græsplænen i bare tæer eller i åbne

sandaler. Bær altid passende beklædning, handsker og robuste sko.

2. Det anbefales at bruge høreværn.

3. Sørg for, at der ikke ligger kviste, sten, ben,

ledninger og andet materiale på plænen. Disse genstande kan blive kastet op af kniven.

4. Før brug skal der altid foretages et visuelt

eftersyn for at kontrollere, at knive, knivbolte og skæreenhed ikke er slidte eller beskadigede. Udskift slidte eller beskadigede knive med tilhørende fastspændingsanordninger for at opretholde balancen.

5. Udskift defekte støjdæmpere.

1. Start ikke motoren i et indelukket område,

hvor der kan samle sig udstødningsgasser (kulilte).

2. Benyt kun plæneklipperen i dagslys eller ved

god kunstig belysning.

3. Undgå at benytte Deres plæneklipper i vådt

græs, hvor det er muligt.

4. Pas på i vådt græs - De kan risikere at miste

5. Vær ekstra forsigtig med at bevare fodfæstet

på skråninger, og brug skridsikkert fodtøj.

6. Slå græsset på langs på skråninger, aldrig

7. Vær særdeles forsigtig, når De skifter retning

8. Det kan være farligt at slå græs på skrænter

og skråninger. Undlad at slå græs på skrænter eller stejle skråninger.

9. Gå ikke baglæns, når De bevæger Dem, da

De kan risikere at falde.Gå – løb aldrig.

10. Slå aldrig græsset ved at trække

plæneklipperen mod Dem selv.

11. Stands motoren, inden plæneklipperen

skubbes over overflader, der ikke er græsoverflader, og ved transport af plæneklipperen til og fra det område, hvor græsset skal klippes.

12. Benyt aldrig plæneklipperen, hvis skærmene

er i stykker eller uden skærmene er monteret.

13. Motorens omdrejningsmax må ikke

overskrides, og regulatorindstillingerne må ikke ændres. Det er farligt at overstige motorens omdrejningsmax, og det vil forkorte plæneklipperens levetid. 14 Kobl alle kniv- og drevkoblinger fra før start.

15. Start altid plæneklipperen forsigtigt med

fødderne i tilstrækkelig afstand fra knivene.

16. Vip ikke plæneklipperen, mens motoren

17. Lad ikke hænderne komme i nærheden af

græsudkastrenden, mens motoren er i gang. 18.Løft eller bær aldrig en plæneklipper, mens motoren er i gang. 19.Tændrørsledningen kan være varm - vær forsigtig ved håndtering. 20.Forsøg ikke at udføre nogen form for vedligeholdelsesarbejde på Deres plæneklipper, mens motoren er varm. 21.Stands motoren, og vent, indtil kniven standser: - inden De forlader plæneklipperen uden opsyn for selv et kort stykke tid; - inden De fylder benzin på 22.Stands motoren, vent, indtil kniven standser, og tag tændrørsledningen af: - inden De kontrollerer, renser eller udfører arbejde på plæneklipperen; - Hvis De rammer en genstand. Benyt ikke plæneklipperen, før De er sikker på, at hele plæneklipperen er driftssikker; - Hvis plæneklipperen begynder at vibrere unormalt. Voldsomme rystelser kan medføre personskade.

23. Reducér gasreguleringsindstillingen under

slukning af motoren, og, hvis motoren er udstyret med en benzinhane, luk for brændstoftilførslen efter endt plæneklipning. Vedligeholdelse og opbevaring

1. Sørg for, at alle møtrikker, bolte og skruer altid

er strammet for at sikre, at plæneklipperen er driftssikker.

2. Kontrollér opsamleren hyppigt for slid eller

3. Udskift slidte eller beskadigede dele af

4. Brug ved udskiftning kun de knive, knivbolte,

mellemstykker og hjul, der er specificeret for dette produkt.

5. Opbevar aldrig plæneklipperen med brændstof

i tanken i en bygning, hvor dampe kan komme i nærheden af åben ild eller gnister.

6. Lad motoren køle ned, inden den opbevares i

nogen form for indelukke.

7. Hold motoren, støjdæmperen, batterikassen

og det sted, hvor brændstoffet opbevares, fri for græs, blade eller store mængder fedtstof for at nedsætte risikoen for brand.

8. Hvis brændstoftanken skal temmes, skal dette

9. Ved justering af maskinen skal De være

forsigtig for at undgå, at De får fingrene i klemme mellem de bevægelige knive og maskinens faste dele.

• Opbevar venligst som købsdokumentation• Deres produkt har et unikt sølvfarvet og sort produktmærkat. For at sikre, at De har de fuldstændige produktoplysninger, når De bestiller reservedele eller modtager rådgivning af et af vores godkendte servicecentre, eller hvis De har behov for at kontakte vores kundeserviceafdeling, bør De notere de oplysninger, der er angivet i figur B på den plads, der er til rådighed. MONTERINGSVEJLEDNING Håndtagskonstruktion

med håndtagene foldet over produktet (C).

håndtaget ud. Undgå at beskadige kablerne.

gasreguleringens bevægelse. Rekylstarter

tændrørsledningen. (D1)

dødmandsgrebet (D2), så motorbremsen frigøres. De skal frigøre bremsen ved at trække dødmandsgrebet imod håndtaget, før De trækker ud i snoren.

Placér snoren i holderen på det øverste håndtag (D3).

Montering af opsamler

Løft sikkerhedsklappen (E1).

Placér sikkerhedsklappen oven på opsamleren (E3). Kontrollér, at opsamleren sidder godt fast.

Ved afmontering foretages ovenstående i omvendt rækkefølge

Bemærk venligst: Sørg for, at der ikke er noget mellemrum mellem sikkerhedsklappen og opsamleren. Hvor det ikke er nødvendigt at opsamle græsset, kan De anvende plæneklipperen uden opsamleren. Sørg for, at sikkerhedsklappen er helt lukket. DANSK - 3 MOTORINFORMATION Olie

1. Kontrollér oliestanden regelmæssigt og hver femte

2. Påfyld olie efter behov, således at oliestanden

holdes på FULL-mærket (fuld) på oliestandsmåleren

3. Brug en SAE 30 firetaktsolie af en god kvalitet.

4. Påfyldning af olie:

a) Fjern oliedækslet(F1) b) Fyld til FULL-mærket (fuld) på oliestandsmåleren. (F2)

5. Skift olien efter de første

fem timers drift og derefter hver 25. driftstime.

6. Skift altid olien, mens

motoren er varm - men ikke brandvarm. Forsøg aldrig at udføre nogen form for vedligeholdelse på en varm motor. Benzin

1. Brug Aspen Miljebenzin eller frisk blyfri benzin

Brug af blyholdig benzin vil få udstødningen til at ryge og forårsage uoprettelig skade på motorer, der er udstyret med katalysator.

3. Fyld ikke brændstoftanken,

mens motoren er brandvarm.

4. Fyld ikke brændstoftanken,

5. Fyld ikke brændstoftanken,

6. Tør benzindækslet helt ren

for græs og snavs, før De skruer den af, for at undgå G2 at få snavs ind i brændstofsystemet. (G1)

7. Det anbefales, at De fylder

tanken gennem en tragt med et filter.(G2)

8. Tør spildt benzin væk, før

De starter motoren. Bemærk venligst: Sørg for, at maskinen ikke er i nærheden af brændstofpåfyldningsområdet, når den startes.

START - PRIMING AF MOTOREN

Bemærk venligst: Når motoren startes første gang, skal den fyldes med olie og benzin som beskrevet ovenfor i afsnittet Olie og benzin. Priming er normalt unødvendigt, når en varm motor startes igen. Hvis vejret er koldt, kan det imidlertid være nødvendigt at gentage priming. Start af motor første gang Efterfølgende start af motor

Sæt motorens hastighedsregulering på FAST (hurtig) ‘ ’ som illustreret i afsnittet Brug - start og standsning.

Følg anvisningerne i afsnittet Brug - start og standsning.

Hvis motoren ikke starter efter 3 træk i træksnoren, skal der trykkes 3 gange på primeren, hvorefter trin 3 gentages. Sæt motorens hastighedsregulering til FAST (hurtig) ‘ ’-positionen, og tryk hårdt på primeren 3 gange, før motoren startes (hvis motoren er standset, fordi den er løbet tør for brændstof, skal benzintanken fyldes op, hvorefter der trykkes 3 gange på primeren).

1. Sæt tændrørsledningen i.

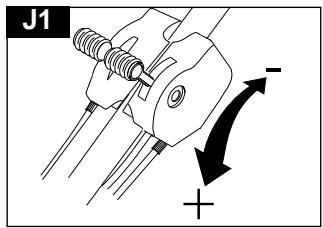

hastighedsregulering til FAST (hurtig) ‘+’-positionen, før motoren startes (J1).

3. Træk i dødmandsgrebet for at

frigøre motor- og knivbremsen (J2).

4. Træk rekylstarteren helt ud mod

Dem selv, indtil De mærker den fulde modstand. Sæt langsomt håndtaget tilbage, og træk derefter håndtaget mod Dem selv, så langt det kan komme.(J3)

5. Når motoren er startet, skal De

lade den køre i 30 sekunder, inden De tager den i brug.

1. Det fremadgående træk kobles til

og fra med kørselsgrebet øverst på håndtaget (J4).

2. Trækhastigheden kan ændres med

trækkets hastighedsregulering (J5).

trækkets hastighedsregulering

3. Hvis kørselsgrebet slippes,

standses det fremadgående træk automatisk. Standsning

1. Slip kørselsgrebet.

2. Slip dødmandsgrebet.

Plæneklipningsteknik

1. Brug altid den korrekte

klippeposition (M1).

2. Begynd med at slå græsset i en af

plænens yderkanter, og slå græsset i baner i skiftende retninger (M2).

3. Slå græsset to gange om ugen i

vækstsæsonen. Deres plæne vil tage skade, hvis mere end en tredjedel af dens længde slås ad gangen, hvilket også kan føre til forringet opsamling.

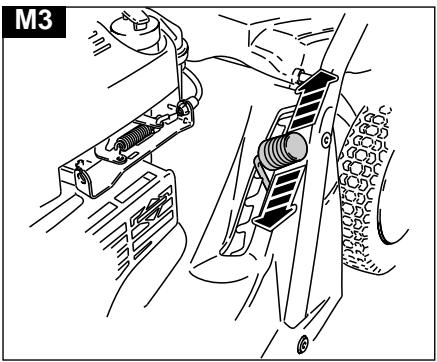

1. De kan justere klippehøjden ved at

trække justerings-grebet væk fra mont-eringsrillerne og flytte det til den ønskede position (M3).

Bemærk venligst: Overbelast ikke Deres plæneklipper. Når De slår en græsplæne med langt kraftigt græs, vil en indledende slåning med klippehøjden indstillet til den højeste positio (se Klippehøjde) hjælpe til med at reducere overbelastning a motoren og vil endvidere hjælpe med at forhindre beskadigelse af Deres plæneklipper.

VEDLIGEHOLDELSE VIGTIGT Brug aldrig vand til at rengøre Deres plæneklipper med. Rengør ikke med kemikalier, herunder benzin eller opløsningsmidler, da nogle af disse midler kan beskadige vigtige plasticdele. Rengøring

VIGTIGT Forsøg aldrig at udføre nogen form for vedligeholdelse på en varm motor. Klippesystem

Afbryd tændrøret. Afmontering af kniv

Læg maskinen på siden med udstødningen opad.

Læg maskinen på siden med udstødningen opad.

Brug en skruenøgle til at løsne knivbolten ved at dreje mod uret.

Efterse delene for beskadigelse, og rengør den efter behov

Fjern græs fra undersiden af skjoldet med en børste (N1 & N2). Fjern græsset med en blød børste fra motorens luftindtag og udstødning (N3), højdejusteringsområde (N4), omkring hjulene (N5) og omkring opsamleren

Montér kniven på maskinen med de skarpe kanter pegende væk fra maskinen.

Hold knivbolten fast, og stram den godt fast med en skruenøgle. Sørg for ikke at stramme den for hårdt.

Tør alle overflader på Deres plæneklipper over med en tør klud.

Håndtér altid kniven med forsigtighed.

De kan komme til skade ved berøring af skarpe kanter. BRUG HANDSKER Udskift Deres metalkniv efter 50 timers plæneklipning eller to år, alt efter, hvad der indtræffer først, uden hensyn til dens tilstand. Hvis kniven er revnet eller beskadiget, skal den udskiftes med en ny. DANSK - 7 VEDLIGEHOLDELSE Motorbremsekablet skal altid være justeret således at motoren standser inden 3 sekunder. VIGTIGT! Justering bør foretages af autoriseret serviceværksted. Vedligeholdelsesskema for motor Følg time- eller kalenderintervallerne, alt efter hvilke indtræffer først. Der kræves hyppigere vedligeholdelse, når driftsforholdene ikke er gode. Efter de første 5 timer - Skift olie Hver 5. time eller dagligt - Kontrollér oliestanden. Rengør fingerbeskyttelse. Rengør rundt om lyddæmper. Fejlfinding Motoren vil ikke starte

3. Kontrollér, at der er nok brændstof i tanken, og

at lufthullet er frit.

4. Tag tændrøret ud og rengør det.

5. Benzinen kan være for gammel. Udskift til Aspen

6. Kontrollér, at knivbolten er strammet. En løs bolt

kan bevirke, at det er svært at starte plæneklipperen.

7. Hvis motoren stadig ikke vil starte, skal De

øjeblikkeligt afbryde tændrørsledningen.

8. KONSULTER DERES LOKALE GODKENDTE

SERVICECENTER. Manglende motorkraft og/eller overophedning

1. Kontrollér, at betjeningshåndtaget står på

positionen “normal”.

2. Afbryd tændrørsledningen, og lad motoren køle

3. Fjern græs og andet materiale fra

motoromgivelserne og luftindtag samt undersiden af skjoldet, herunder renden og ventilatoren.

4. Rengør motorens luftfilter (bed Deres lokale

godkendte servicecenter om at rengøre luftfilteret grundigt).

5. Benzinen kan være for gammel. Udskift til Aspen

6. Hvis der stadig ingen motorkraft er og/eller

motoren overopheder, skal De øjeblikkeligt afbryde tændrørsledningen.

7. KONSULTER DERES LOKALE GODKENDTE

SERVICECENTER. Overdreven vibration

1. Afbryd tændrørsledningen.

2. Kontrollér, at kniven er monteret korrekt, se side

3. Hvis kniven er beskadiget eller slidt, skal den

udskiftes med en ny.

4. Hvis rystelserne bliver ved, kan De prøve at

dreje kniven 180º ved først at løsne knivbolten, derefter dreje kniven og til sidst stramme knivbolten igen.

5. Hvis vibrationen fortsætter, skal De

øjeblikkeligt afbryde tændrørsledningen.

6. KONSULTER DERES LOKALE GODKENDTE

SERVICECENTER. Hver 25. time eller hver sæson - Skift olie, hvis plæneklipperen benyttes under stor belastning eller ved høje omgivende temperaturer. Efterse luftfilter. Hver 50. time eller hver sæson - Skift olie. Efterse gnistfanger, hvis en sådan er monteret. Hver 100. time eller hver sæson - Rengør kølesystemet*. Udskift tændrør. Rengør hyppigere under støvede forhold, eller når luftbåret materiale forekommer eller efter lang tids drift med klipning af højt, tørt græs. Motorservicering og -garanti Der ydes garanti på den motor, Deres plæneklipper er udstyret med, fra motorproducenten. For yderligere oplysninger, kontakt Deres forhandler.

MILJØMÆSSIGE OPLYSNINGER

Electrolux Outdoor Products er fremstillet i henhold til et miljøstyringssystem (ISO 14001), der, hvor det er praktisk muligt, anvender komponenter, som fremstilles på den mest ansvarlige vis miljømæssigt, i overensstemmelse med virksomhedsprocedurer og med mulighed for genbrug i slutningen af produktets levetid. Emballagen kan genbruges, og plastikkomponenter er mærket (hvor det er praktisk muligt) med henblik på kategoriseret genbrug. Miljøbevidsthed er en vigtig faktor ved bortskaffelse af produkter, der er slidt op. Kontakt om nødvendigt Deres lokale myndigheder for at få oplysninger om bortskaffelse.

BORTSKAFFELSE AF BRÆNDSTOFFER OG

SMØREOLIER De skal sørge for at anvende beskyttelsestøj, når De arbejder med brændstoffer og smøremidler. Undgå kontakt med huden Fjern benzin og motorolie, inden De transporterer produktet. Kontakt Deres lokale myndigheder for at få oplysninger om Deres nærmeste genbrugs/affaldsstation. Smid IKKE brugte brændstoffer/olier ud med husholdningsaffald Affaldsbrændstoffer/affaldsolier er skadelige, men kan genbruges og bør bortskaffes ved hjælp af godkendte midler. Smid IKKE brugte brændstoffer/olier i vand. Må IKKE antændes
