KÄYTTÖOHJE ROYAL 49 SC HUSQVARNA

Lue käyttöopas huolella ja varmista, että ymmärrät sen sisällön ennen kuin käytät tätä ruohonleikkuria. Leia cuidadosamente o manual do operador e certifique-se de que compreende todo o seu conteúdo antes de usar a máquina de cortar relva. Manuale d’uso

7. Tuotteen arvokilpi

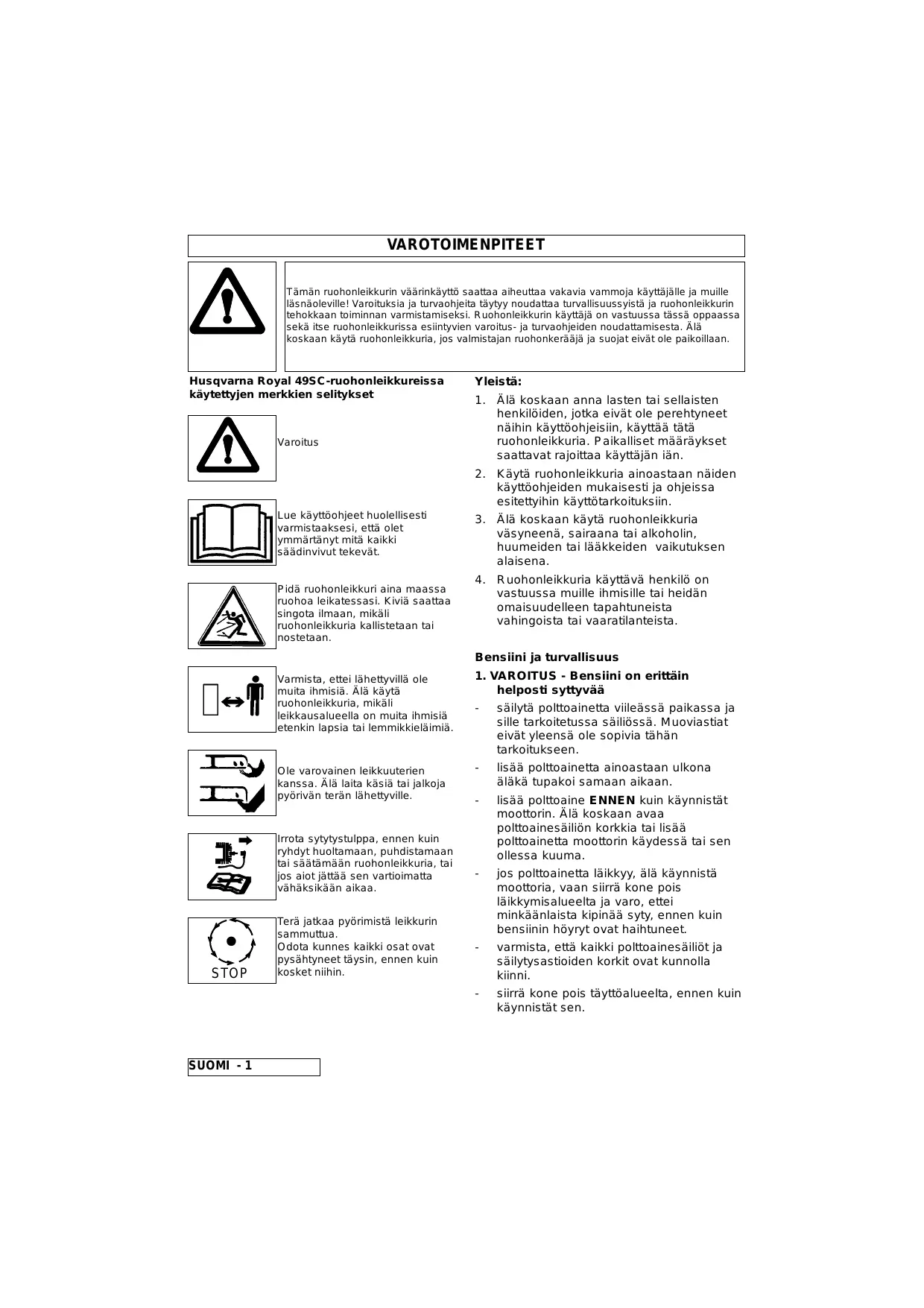

VAROTOIMENPITEET Tämän ruohonleikkurin väärinkäyttö saattaa aiheuttaa vakavia vammoja käyttäjälle ja muille läsnäoleville! Varoituksia ja turvaohjeita täytyy noudattaa turvallisuussyistä ja ruohonleikkurin tehokkaan toiminnan varmistamiseksi. Ruohonleikkurin käyttäjä on vastuussa tässä oppaassa sekä itse ruohonleikkurissa esiintyvien varoitus- ja turvaohjeiden noudattamisesta. Älä koskaan käytä ruohonleikkuria, jos valmistajan ruohonkerääjä ja suojat eivät ole paikoillaan. Husqvarna Royal 49SC-ruohonleikkureissa käytettyjen merkkien selitykset Varoitus Yleistä:

1. Älä koskaan anna lasten tai sellaisten

henkilöiden, jotka eivät ole perehtyneet näihin käyttöohjeisiin, käyttää tätä ruohonleikkuria. Paikalliset määräykset saattavat rajoittaa käyttäjän iän.

2. Käytä ruohonleikkuria ainoastaan näiden

käyttöohjeiden mukaisesti ja ohjeissa esitettyihin käyttötarkoituksiin. Lue käyttöohjeet huolellisesti varmistaaksesi, että olet ymmärtänyt mitä kaikki säädinvivut tekevät. Pidä ruohonleikkuri aina maassa ruohoa leikatessasi. Kiviä saattaa singota ilmaan, mikäli ruohonleikkuria kallistetaan tai nostetaan.

3. Älä koskaan käytä ruohonleikkuria

väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

4. Ruohonleikkuria käyttävä henkilö on

vastuussa muille ihmisille tai heidän omaisuudelleen tapahtuneista vahingoista tai vaaratilanteista. Bensiini ja turvallisuus Varmista, ettei lähettyvillä ole muita ihmisiä. Älä käytä ruohonleikkuria, mikäli leikkausalueella on muita ihmisiä etenkin lapsia tai lemmikkieläimiä.

1. VAROITUS - Bensiini on erittäin

säilytä polttoainetta viileässä paikassa ja sille tarkoitetussa säiliössä. Muoviastiat eivät yleensä ole sopivia tähän tarkoitukseen. Ole varovainen leikkuuterien kanssa. Älä laita käsiä tai jalkoja pyörivän terän lähettyville.

lisää polttoainetta ainoastaan ulkona äläkä tupakoi samaan aikaan.

lisää polttoaine ENNEN kuin käynnistät moottorin. Älä koskaan avaa polttoainesäiliön korkkia tai lisää polttoainetta moottorin käydessä tai sen ollessa kuuma.

jos polttoainetta läikkyy, älä käynnistä moottoria, vaan siirrä kone pois läikkymisalueelta ja varo, ettei minkäänlaista kipinää syty, ennen kuin bensiinin höyryt ovat haihtuneet.

varmista, että kaikki polttoainesäiliöt ja säilytysastioiden korkit ovat kunnolla kiinni.

siirrä kone pois täyttöalueelta, ennen kuin käynnistät sen. Irrota sytytystulppa, ennen kuin ryhdyt huoltamaan, puhdistamaan tai säätämään ruohonleikkuria, tai jos aiot jättää sen vartioimatta vähäksikään aikaa. STOP SUOMI - 1 Terä jatkaa pyörimistä leikkurin sammuttua. Odota kunnes kaikki osat ovat pysähtyneet täysin, ennen kuin kosket niihin. VAROTOIMENPITEET Esivalmistelut

1. Älä leikkaa nurmikkoa paljain jaloin tai

sandaalit jalassa. Käytä aina asianmukaista vaatetusta, hansikkaita ja tukevia kenkiä.

2. Kuulonsuojainten käyttö on suositeltavaa.

3. Varmista, ettei nurmikolla ole keppejä, kiviä,

luita, johtoja tai muuta roskaa, jotka voivat sinkoutua ruohonleikkurin teristä.

4. Tarkista aina silmämääräisesti ennen

leikkurin käynnistämistä, etteivät terät, terän pultit ja leikkuulaite ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet osat sekä kaikki kiinnittimet tasapainon varmistamiseksi.

5. Vaihda viallinen äänenvaimennin uuteen.

1. Älä käytä moottoria suljetussa paikassa,

jonne voi kerääntyä pakokaasua (hiilimonoksidia).

2. Käytä ruohonleikkuria ainoastaan

päivänvalossa tai hyvässä keinovalaistuksessa.

3. Vältä ruohonleikkurin käyttöä märällä

4. Ole varovainen märällä nurmikolla, sillä

5. Ole erityisen varovainen rinteissä ja käytä

luistamattomia jalkineita.

6. Leikkaa rinteet sivusuunnassa, ei ylös- ja

7. Ole erityisen varovainen vaihtaessasi

8. Penkereiden ja rinteiden leikkaaminen voi olla

vaarallista. Älä käytä ruohonleikkuria penkereissä tai jyrkissä rinteissä.

9. Älä kävele takaperin leikatessasi nurmikkoa,

sillä saatat kompastua. Älä koskaan juokse.

10. Älä koskaan leikkaa nurmikkoa vetämällä

leikkuria itseäsi kohti.

11. Sammuta moottori ennen kuin työnnät

ruohonleikkuria muun kuin nurmialueen ylitse ja kuljettaessasi sitä leikkausalueelle ja pois sieltä.

12. Älä koskaan käytä ruohonleikkuria, jos suojat

ovat rikkoutuneet, tai jos ne puuttuvat.

13. Älä käytä moottoria ylinopeudella äläkä

muuta säädinasetuksia. Liika nopeus on vaarallista ja lyhentää ruohonleikkurin käyttöikää.

14. Vapauta kaikki terän kytkimet ja

käyttökytkimet ennen käynnistämistä.

15. Kun käynnistät ruohonleikkurin, seiso riittävän

kaukana leikkuuteristä.

16. Älä kallista ruohonleikkuria moottoria

17. Älä laita käsiäsi ruohon poistoaukon lähelle

18. Älä koskaan nosta ruohonleikkuria tai kanna

sitä moottorin käydessä.

19. Sytytystulpan vaijeri saattaa olla kuuma,

käsittele sitä varoen.

20. Älä korjaa tai huolla ruohonleikkuria, jos

21. Sammuta moottori ja odota kunnes terä on

pysähtynyt: ennen kuin jätät ruohonleikkurin vartioimatta; ennen kuin lisäät polttoainetta.

22. Sammuta moottori, odota kunnes terä on

pysähtynyt ja irrota sytytystulpan johto: ennen kuin tarkistat tukoksen; ennen kuin tarkistat tai puhdistat leikkuria tai työskentelet sen parissa; jos osut johonkin. Älä käytä ruohonleikkuria uudestaan, ennen kuin olet varmistanut, että se on turvallinen käyttää; jos ruohonleikkuri alkaa täristä normaalista poikkeavasti, tarkista se välittömästi. Kova tärinä saattaa aiheuttaa henkilövahinkoja.

23. Vähennä kaasutusta moottorin sammuessa,

ja jos moottorissa on sulkuventtiili, sulje polttoaineen virtaus leikkaamisen päätyttyä. Kunnossapito ja varastointi

1. Turvallisuussyistä on syytä varmista, että

kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni.

2. Tarkista ruohonkerääjä säännöllisesti

3. Vaihda kuluneet tai vahingoittuneet osat

4. Käytä ainoastaan tähän koneeseen

tarkoitettuja varateriä, terän pultteja, välilevyjä ja hihnapyörää.

5. Jos polttoainesäiliössä on polttoainetta, älä

säilytä ruohonleikkuria sisätiloissa, missä höyryt saattavat joutua kosketukseen avotulen tai kipinöiden kanssa.

6. Anna moottorin jäähtyä, ennen kuin siirrät

sen suljettuun varastoon.

7. Vähentääksesi tulipalon vaaraa pidä moottori,

äänenvaimennin, akkutila ja polttoaineen säiltysalue puhtaana ruohosta, lehdistä ja ylimääräisestä rasvasta.

8. Jos polttoainesäiliö täytyy tyhjentää, tee se

9. Säätäessäsi ruohonleikkuria varo etteivät

sormesi juutu liikkuvien terien ja koneen kiinteiden osien väliin.

Tuotteen arvokilpi Tuotenumero ............................. Koneessasi on hopeanvärinen/musta arvokilpi. Merkitse kuvan B osoittamat tiedot niille varatuille kohdille, jotta voit esittää tarvittavat tiedot tilatessasi varaosia tai pyytäessäsi neuvoa valtuutetusta huoltopisteestä, tai kun olet yhteydessä asiakaspalveluun. Malli ........................................... Sarjanumero .............................. Ostopäiväys............................... Ostopaikka.................................

• Säilytä ostotodistuksena• KOKOONPANO-OHJEET Kahva

ruohonleikkurin kahva on taitettu koneen päälle (C).

2. Nosta kahva varovasti

ylös. Varo vahingoittamasta johtoja

3. Kiristä kahvan nupit.

4. Tarkista kaasuttimen

Ruohonkerääjän kiinnitys

Nosta suojaläppää (E1)

Laita ruohonkerääjä ruohonleikkuriin (E2).

Laita suojaläppä ruohonkerääjän päälle (E3). Varmista, että ruohonkerääjä on kunnolla paikallaan.

Vedä ohjauskahvaa (D2) vapauttaaksesi moottorin jarrun. Jarru täytyy vapauttaa vetämälllä ohjauskahvaa kohti kahvaa ennen kuin vaijeri vedetään ulos.

Laita käynnistysvaijeri yläkahvassa olevaan pitimeen (D3).

Irrotus tapahtuu päinvastaisessa järjestyksessä.

Huom: Varmista, ettei suojaläpän ja ruohonkerääjän väliin jää tyhjää tilaa. Ruohonleikkuria voidaan käyttää ilman ruohonkerääjä, mikäli ruohonkeräys ei ole tarpeellista. Varmista, että suojaläppä on kiinni kokonaan. SUOMI - 3

Tarkista öljyn määrä ajoittain ja aina kun ruohonleikkuria on käytetty viisi tuntia.

Lisää öljyä tarpeen mukaan niin, että öljyä on aina öljytikun TÄYNNÄ-merkkiin asti.

Käytä hyvälaatuista SAE 30 -nelitahtiöljyä.

a) Irrota öljysäiliön korkki.(F1) b) Täytä kunnes öljyä on öljytikun TÄYNNÄmerkkiin asti.(F2)

Vaihda öljy viiden ensimmäisen käyttötunnin jälkeen ja sen jälkeen 25 käyttötunnin välein.

Vaihda öljy moottorin ollessa lämmin mutta ei kuuma - älä koskaan huolla konetta moottorin ollessa kuuma. Bensiini

1. Käytä tavallista lyijytöntä bensiiniä.

2. ÄLÄ KOSKAAN KÄYTÄ LYIJYBENSIINIÄ

Lyijypitoinen bensiini saa aikaan savuavaa pakokaasua ja vahingoittaa pysyvästi katalysaattorilla varustettuja moottoreita.

3. Älä täytä polttoainesäiliötä moottorin ollessa

polttoainesäiliötä tupakoidessasi.

polttoainesäiliötä moottorin käydessä.

polttoainejärjestelmään joutuisi roskia, pyyhi polttoaineen täyttöaukon korkki ennen kuin avaat sen.(G1)

7. On suositeltavaa, että

säiliö täytetään suodattimella varustetun suppilon kautta.(G2)

8. Pyyhi läikkynyt polttoaine

pois ennen kuin käynnistät koneen.

Huom: Siirrä kone pois polttoaineen täyttöpaikalta ennen kuin käynnistät sen.

KÄYNNISTYS - MOOTTORIN RIKASTIN

Huom: Käynnistäessäsi moottoria ensimmäistä kertaa lisää öljyä ja bensiiniä yllä annettujen ohjeiden Öljy ja bensiini mukaisesti. Rikastinta ei yleensä tarvita, kun käynnistetään lämmintä moottoria . Kylmällä ilmalla rikastimen käyttö saattaa kuitenkin olla tarpeellista. Moottorin käynnistys ensimmäisellä kerralla

1. Siirrä moottorin nopeudensäädin NOPEA

(FAST) ‘ ’ -merkin kohdalle kuten kohdassa Käyttö - käynnistys ja sammutus on esitetty.

Paina rikastinta (H) lujasti viisi kertaa

Seuraa kohdassa Käyttö - käynnistys ja sammutus annettuja ohjeita.

Jos moottori ei käynnisty, kun käynnistysvaijerista on vedetty kolme kertaa, paina rikastinta kolme kertaa ja toista vaihe 3. Moottorin käynnistys seuraavilla kerroilla

1. Siirrä moottorin nopeudensäädin NOPEA

(FAST) ‘ ’ -merkin kohdalle ja paina rikastinta lujasti kolme kertaa ennen kuin käynnistät moottorin. (Jos moottori sammuu, polttoaineen loppumisen vuoksi, lisää polttoainetta ja paina rikastinta kolme kertaa.)

Käynnistys ja sammutus Käynnistys

1. Kiinnitä sytytystulpan johto.

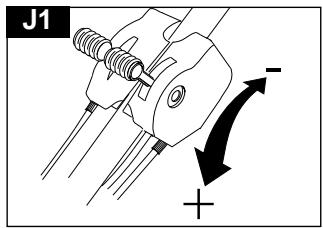

2. Laita moottorin nopeudensäädin

NOPEA (FAST) ‘+’-asentoon ennen kuin käynnistät leikkurin (J1).

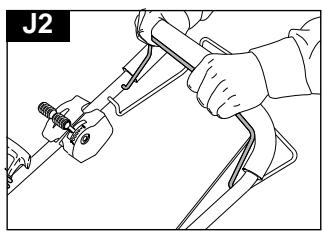

3. Vedä ohjauskahvaa vapauttaaksesi

moottorin ja leikkuuterän jarrun (J2).

4. Vedä käynnistysvaijeria itseäsi

kohti niin pitkälle kuin mahdollista, palauta kahva varovasti ja vedä kahvaa sitten lujasti itseäsi kohti niin pitkälle kuin se menee.(J3)

5. Kun moottori on käynnistynyt, anna

sen käydä 30 sekuntia ennen kuin aloitat leikkaamisen.

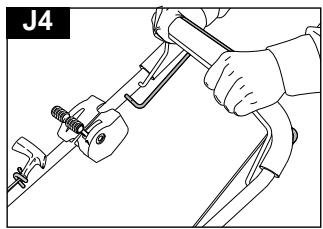

1. Eteenpäinvaihde valitaan ja

vapautetaan kahvan päällä olevalla vaihdekahvalla (J4).

2. Ajonopeutta voidaan muuttaa

nopeudensäätimella (J5).

3. Kun ote vaihdekahvasta irrotetaan,

pysähtyy ruohonleikkuri automaattisesti. Pysäytys

1. Vapauta vaihdekahva.

2. Vapauta ohjauskahva.

SUOMI - 5 moottorin nopeudensäädin

1. Leikkaa aina oikeassa asennossa

2. Aloita leikkaaminen nurmialueen

ulkoreunalta, ja leikkaa pitkittäin vuorotellen kumpaankin suuntaan (M2).

3. Leikkaa nurmikko kaksi kertaa

viikossa kasvuaikana. Nurmikko kärsii, jos enemmän kuin yksi kolmasosa sen pituudesta leikataan kerralla ja myös ruohon keruu hankaloituu.

Leikkuukorkeuden säätö

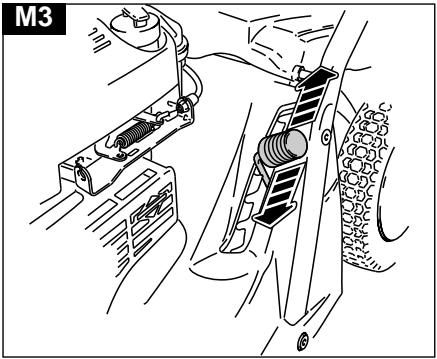

1. Leikkuukorkeutta voidaan muuttaa

siirtämällä säätövipu haluttuun asentoon (M3). Huom: Älä ylikuormita ruohonleikkuria. Kun leikkauskorkeus asetetaan korkeimpaan asentoon (katso kohtaa Leikkauskorkeus) leikattaessa pitkää ja paksua nurmikkoa ensimmäistä kertaa vältytään ylirasittamasta moottoria ja vahingoittamasta ruohonleikkuria.

KUNNOSSAPITO TÄRKEÄÄ Älä koskaan käytä vettä ruohonleikkurisi puhdistukseen. Älä myöskään käytä kemikaaleja, bensiiniä tai liuottimia, sillä ne saattavat vahingoittaa tärkeitä muoviosia. Puhdistus

Käännä kone kyljelleen niin, että pakoputki on päällimmäisenä.

Puhdista leikkuujäte pehmeällä harjalla moottorin ilmanottoja poistoaukoista (N3), leikkauskorkeuden säätimen ympäriltä (N4), pyörien ympäriltä (N5) ja ruohonkerääjästä.

Pyyhi ruohonleikkurin ulkopinta kuivalla rätillä.

SUOMI - 7 TÄRKEÄÄ Älä huolla ruohonleikkuria moottorin ollessa kuuma. Leikkausjärjestelmä Terän irrotus Irrota sytytystulppa. Käännä kone kyljelleen niin, että pakoputki on päällimmäisenä.

kääntämällä sitä vastapäivään ruuviavaimella.

2. Irrota terän pultti, terä

3. Tarkista, etteivät ne ole vahingoittuneet ja

puhdista tarvittaessa. Terän kiinnitys

1. Kiinnitä terä ruohonleikkuriin niin, että

terävät reunat osoittavat poispäin leikkurista.

2. Laita terän pultti takaisin terän ja välilevyn

3. Pitele lujasti kiinni pultista ja kiristä se

ruuviavaimella. Älä kiristä liikaa. Käsittele terää varovasti - terävät reunat saattavat aiheuttaa vahinkoa.

Vaihda metalliterä 50 leikkaustunnin tai 2 vuoden jälkeen, riippumatta sen kunnosta. Jos terä on haljennut tai muuten vahingoittunut, vaihda se uuteen. Käyttökauden loputtua

1. Vaihda terä, pultit, mutterit tai ruuvit

2. Puhdista ruohonleikkuri huolella.

3. Vie ilmansuodatin puhdistettavaksi

paikalliseen huoltopisteeseen ja tee tarvittavat huoltotyöt ja korjaukset.

4. Tyhjennä moottoriöljy ja bensiini.

Ruohonleikkurin varastointi

1. Laita ruohonleikkuri varastoon välittömästi

2. Odota kunnes moottori on jäähtynyt

välttyäksesi mahdolliselta tulipalon vaaralta.

3. Puhdista ruohonleikkuri.

4. Säilytä viileässä, kuivassa paikassa, missä

leikkuri ei pääse vahingoittumaan. KUNNOSSAPITO Moottorijarrun vaijerin on aina oltava säädetty siten, että moottori pysähtyy 3 sekunnissa. HUOM! Anna säätö valtuutetun huoltoliikkeen tehtäväksi. Moottorin kunnossapito-ohjelma Suorita huollot annettujen käyttötuntien jälkeen tai kuukausittain riippuen siitä kumpi tulee täyteen ensin. Ruohonleikkuri pitäisi huoltaa useammin, mikäli sitä käytetään epäsuotuisissa olosuhteissa. Ensimmäiset 5 tuntia - Vaihda öljy. Jokaisen viiden tunnin jälkeen tai päivittäin Tarkista öljyn määrä. Puhdista sormisuojus. Puhdista äänenvaimentimen ympärys. Jokaisen 25 tunnin jälkeen tai kerran kesässä Vaihda öljy, jos ruohonleikkuria kuormitetaan paljon, tai jos sitä käytetään kuumissa olosuhteissa. Huolla ilmanpuhdistaja. Vianetsintä Moottori ei käynnisty

1. Varmista, että ohjauskahva on

2. Varmista, että säätökahva on ‘+’-asennossa.

3. Tarkista, että polttoainesäiliössä on riittävästi

polttoainetta ja että korkin ilmanottoaukko ei ole tukossa.

4. Irrota sytytystulppa ja kuivaa se.

5. Bensiini saattaa olla vanhentunutta. Vaihda

6. Tarkista, että terän pultti on kunnolla kiinni.

Ruohonleikkuri saattaa käynnistyä huonosti, jos pultti on löysällä.

7. Jos moottori ei vieläkään käynnisty, irrota

sytytystulpan johto välittömästi.

8. OTA YHTEYS PAIKALLISEEN,

VALTUUTETTUUN HUOLTOPISTEESEEN. Moottori on tehoton ja/tai kuumenee liikaa

1. Tarkista, että säätövipu on “Normaali”asennossa.

2. Irrota sytytystulpan johto ja anna moottorin

3. Puhdista leikkuujätteet ja muut roskat

moottorin ympäriltä ja ilmanottoaukoista sekä kannen alapuolelta mukaan lukien poistoputki ja puhallin.

4. Puhdista moottorin ilmansuodattimet (Vie

moottorin ilmansuodatin paikalliseen, valtuutettuun huoltopisteseen, missä se puhdistetaan perusteellisesti).

5. Bensiini saattaa olla vanhentunutta, vaihda

6. Jos moottori on vieläkin tehoton ja/tai

kuumenee liikaa, irrota sytytystulpan johto välittömästi.

7. OTA YHTEYS PAIKALLISEEN,

VALTUUTETTUUN HUOLTOPISTEESEEN. Liiallinen tärinä

1. Irrota sytytystulpan johto.

2. Tarkista, että terä on kiinnitetty oikein. Katso

3. Jos terä on vahingoittunut tai kulunut, vaihda

4. Jos tärinä jatkuu, avaa terän pultti ja käännä

terää 180o. Kiristä terän pultti uudelleen.

Jos tärinä jatkuu, irrota sytytystulpan johto välittömästi. OTA YHTEYS PAIKALLISEEN, VALTUUTETTUUN HUOLTOPISTEESEEN. Jokaisen 50 tunnin jälkeen tai kerran kesässä Vaihda öljy. Tarkista kipinäsuojus, jos sellainen on asennettu. Jokaisen 100 tunnin jälkeen tai kerran kesässä - Puhdista jäähdytysjärjestelmä*. Vaihda sytytystulppa uuteen.

• Puhdista useammin pölyisissä olosuhteissa, tai jos ilmassa on roskia tai jos ruohonleikurilla on leikattu pitkää, kuivaa nurmikkoa useita kertoja. Moottorin huolto ja takuu Tässä ruohonleikkurissa oleva moottori kuuluu moottorin valmistajan takuun piiriin. Lisätietoja saat paikalliselta välittäjältäsi (katso alla). Briggs and Stratton Lähin valtuutettu Briggs and Stratton -huoltopiste saattaa löytyä puhelinluettelon keltaisilta sivuilta.

Electroluxin ulkokäyttöön tarkoitetut tuotteet on valmistettu ISO 14001 -ympäristöjärjestelmän mukaisesti ja mikäli käytännöllisesti katsoen mahdollista, niissä käytettävät osat on valmistettu mahdollisimman ympäristöystävällisillä menetelmillä yhtiön menetelmien mukaisesti sekä niin, että ne voidaan kierrättää, kun tuote on kulunut loppuun. Pakkausmateriaalit ovat kierrätettäviä ja muoviosissa olevat kierrätysmerkinnät (mikäli käytännöllistä) ovat lajittelun mukaiset. Ympäristö täytyy ottaa huomioon loppuunkuluneita tuotteita hävitettäessä. Paikalliset viranomaiset antavat tarvittaessa hävittämistä koskevia lisätietoja.

POLTTOAINEIDEN JA VOITELUÖLJYJEN

Käytä suojaavia vaatteita poltto- ja voiteluaineita käsitellessäsi. Vältä kosketusta ihon kanssa. Tyhjennä bensiini ja moottoriöljy ennen kuin kuljetat konetta. Paikallisilta viranomaisilta saat tietoja lähimmän kierrätyspisteen/jätteiden hävityspisteen sijainnista. ÄLÄ hävitä käytettyä polttoainetta/öljyä talousjätteiden mukana Jätepolttoaineet/öljyt ovat vahingollisia, mutta ne voidaan kierrättää ja ne tulee hävittää hyväksyttyjä menetelmiä noudattaen. ÄLÄ hävitä käytettyä polttoainetta/öljyä vesistöön. EI saa polttaa
