Produkttyp	Elektrisk keramikhäll
Märke	Zanussi
Modell	ZKT623LN
Mått (B x D x H)	570 x 500 x 47 mm

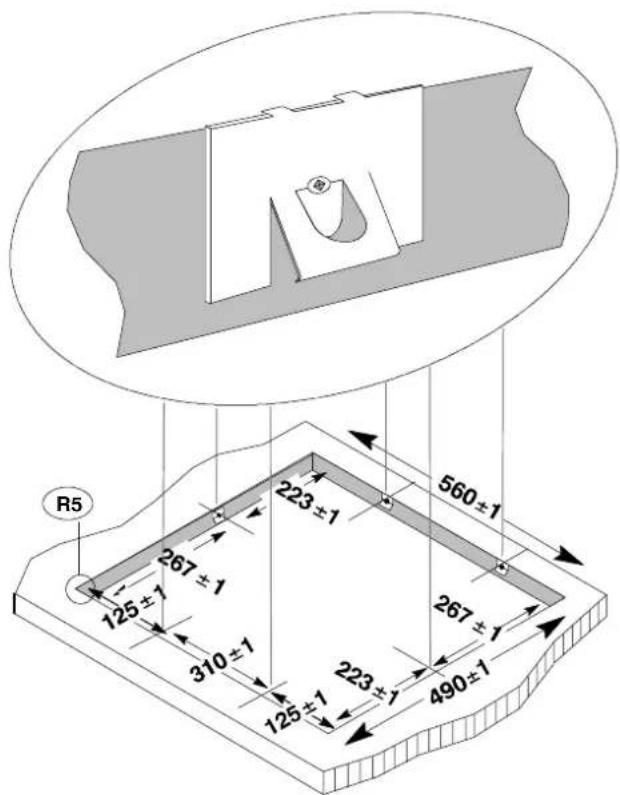

Utskärningsmått (B x D)	560 x 490 mm
Total anslutningseffekt	6.4 kW
Spänning / Frekvens	230 V ~ 50 Hz
Antal kokzoner	4
Kokzon främre vänster (dubbel)	750 / 2200 W
Kokzon bakre vänster	1200 W
Kokzon främre höger	1200 W
Kokzon bakre höger	1800 W
Reglage	Pekskärm (TOUCH-CONTROL)
Restvärmeindikator	Ja, visar "H" när varm
Barnsäkerhetsanordning	Ja, elektroniskt lås
Säkerhetsavstängning	Automatisk efter bestämd tid eller spill
Dubbel kokzon	Ja, främre vänster zon med två storlekar
Rengöringsmetod	Keramikglasrengöring, skrapa för envis smuts
Tillgång på reservdelar	Via lokalt Service Force Center
Ursprungsland	Tyskland

Vanliga frågor - ZKT623LN ZANUSSI

Hur aktiverar jag barnsäkerhetsanordningen på min Zanussi ZKT623LN-häll?

För att aktivera, slå på hällen, tryck sedan inom 10 sekunder samtidigt på + och - i cirka 2 sekunder. Släpp, tryck sedan på + igen. L visas i displayerna i cirka 10 sekunder som bekräftelse.

Vad betyder restvärmeindikatorn 'H'?

Bokstaven 'H' visas i displayen för en kokzon som fortfarande är varm efter användning. Den varnar dig för att zonen är tillräckligt varm för att orsaka brännskador. Rör inte zonen förrän indikatorn slocknar.

Varför stängs min häll av automatiskt under matlagning?

Hällen har en säkerhetsavstängning. Om en kokzon lämnas på under lång tid utan att inställningen ändras, eller om vätska kokar över och spills på reglagen, stängs hällen av automatiskt. Slå helt enkelt på den igen med ON/OFF-reglaget.

Hur rengör jag keramikglaset på min Zanussi-häll?

Rengör ytan när den är handvarm eller kall. Använd en fuktig trasa med lite diskmedel för lätt smuts. För envis fastbränd mat, använd en glasskrapa i vinkel. Applicera sedan ett kommersiellt keramikglasrengöringsmedel som 'Vitroclen'. Använd aldrig slipande rengöringsmedel eller skursvampar.

Hur använder jag den dubbla kokzonen fram till vänster?

Den främre vänstra kokzonen kan användas i två storlekar. För att aktivera den större yttre värmekretsen, tryck på dubbelzonsreglaget (markerat med en cirkel i en cirkel). Kontrollampan tänds. För att stänga av den yttre kretsen, tryck på samma reglage igen.

Vad ska jag göra om pekskärmen inte svarar?

Kontrollera om kontrollpanelen är låst (barnsäkerhet aktiverad) eller om den är täckt av vätska eller en våt trasa. Rengör ytan och torka den. Om displayerna visar F, kontakta ditt lokala Service Force Center.

Kan jag använda kastruller och stekpannor med aluminium- eller kopparbotten?

Det rekommenderas inte eftersom de kan lämna metalliska missfärgningar som är svåra att ta bort. Använd kastruller med släta, platta bottnar av rostfritt stål, emalj eller liknande material som är lämpliga för keramikhällar.

Hur stänger jag av en enskild kokzon?

Välj kokzonen genom att trycka på dess reglage, tryck sedan samtidigt på + och - eller använd - för att minska inställningen till noll.

Vad är strömförbrukningen för Zanussi ZKT623LN-hällen?

Total anslutningseffekt är 6.4 kW vid 230 V. Enskilda zoner: främre vänster dubbel 750/2200 W, bakre vänster 1200 W, främre höger 1200 W, bakre höger 1800 W.

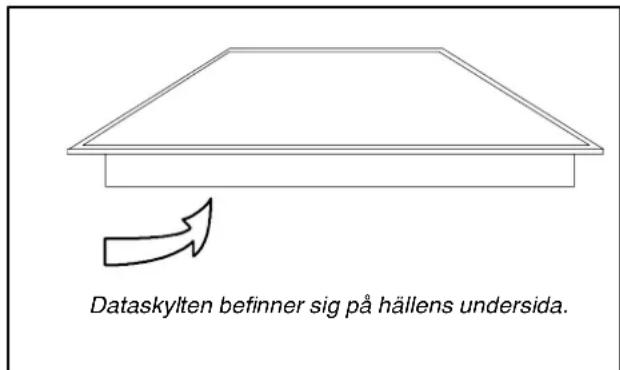

Var hittar jag typskylten och modellnumret?

Typskylten sitter på hällens undersida. Den innehåller modellnummer (ZKT623LN), serienummer och elektriska specifikationer. Anteckna dessa före installation eftersom skylten inte syns efter att hällen är inbyggd.

BRUKSANVISNING ZKT623LN ZANUSSI

Elektrisk anslutning 86

Tekniska data 87

Säkerhet

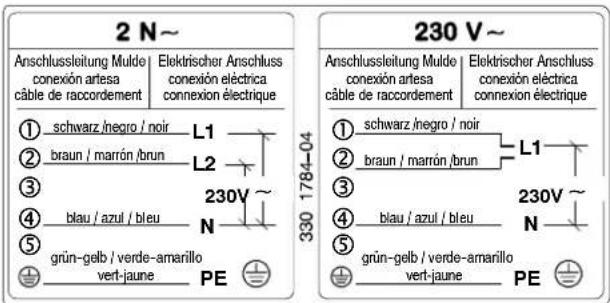

Elektrisk anslutning

Var god och läs igenom denna bruksanvisning noga. Beakta framför allt avsnittet "säkerhet".

Behåll bruksanvisningen för framtida bruk och eventuella nya ägare.

Hänvisningar som är viktiga för din säkerhet och hällens funktioner är markerade med den avbildade varningstriangeln eller med ord som "observera!" eller "varning!" Dessa hänvisningar måste beaktas särskilt.

- Detta tecken leder dig steg för steg när du använder hällen.

Efter detta tecken följer ytterligare information om hällens praktiska bruk.

Med denna symbol markeras råd och hänvisningar beträffande ekonomisk och miljövänlig användning av hällen.

För att kunna upphäva eventuellt uppträdande störningar innehåller denna bruksanvisning praktiska råd i kapitlet "vad gör jag när.."

Skulle dessa hänvisningar inte räcka till, finns alltid vår kompetenta konsumentkontakt att ringa eller via e-mail.

Du kan få svar på dina frågor beträffande hällens utrustning och bruk. Naturligtvis tar vi även gärna emot önskemål, förslag och kritik. Vårt mål är att förbättra våra produkter och service till kundernas fördel.

Vid tekniska problem står Elektroservice alltid till förfogande. Adresser och telefonnummer hittar du i avsnittet "Service och reservdelar".

Innehållsförteckning

Föranvändaren

Kära kund!

Säkerhet

Utpackning, avfallshantering

Emballage

Skrotning av hällen

Innan första användningen

Första rengöring

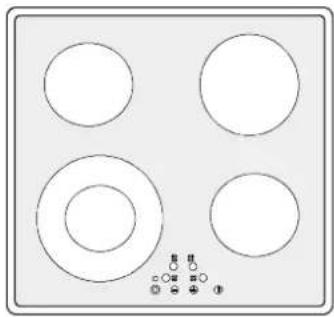

Beskrivning av hällen

Kokzoner och kontrollpanel

Hällens viktigaste funktioner

Så här använder du hällen

Allmän information

Touch-panelens funktioner

Inkoppling av hällen

Stänga av hällen 8

Val av kokzon 9

Val av värmeläge 9

Avstängning av kokzon 9

Restvärmevarnare 10

Funktionslås 10

Automatisk säkerhetsavstängning 11

Säkerhetsavstängning p.g.a. vätska 11

Tips, tabeller och råd 12

Kastruller 12

Allmänt 12

Energiförbrukning 12

Tabell att koka och steka vid olika värmelägen 13

Rengöring och skötsel 14

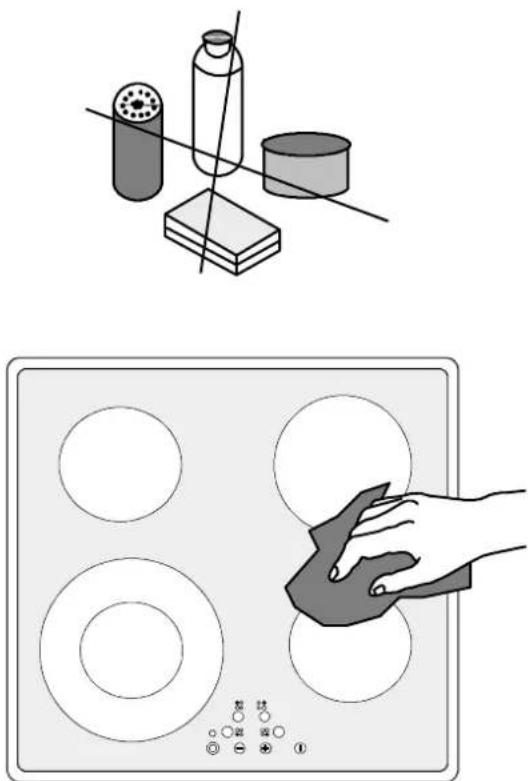

Stark nedsmutsning 14

Speciell nedsmutsning, socker 15

Mörka fläckar, dekorskador 15

Montering av hällen 17

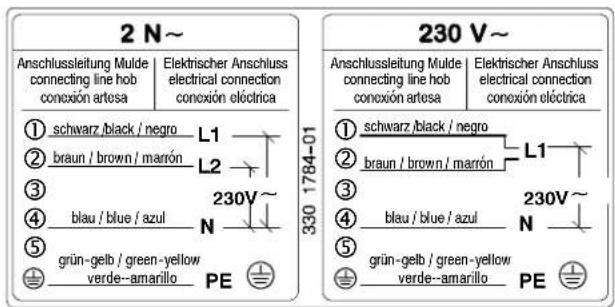

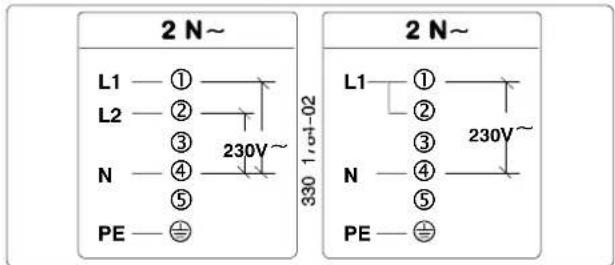

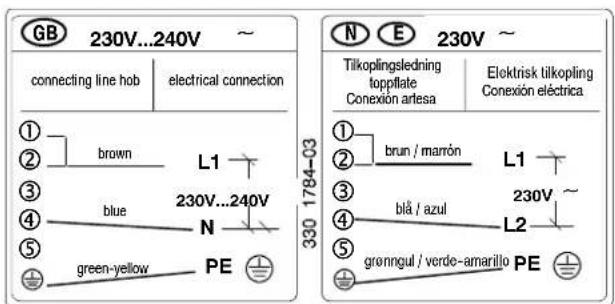

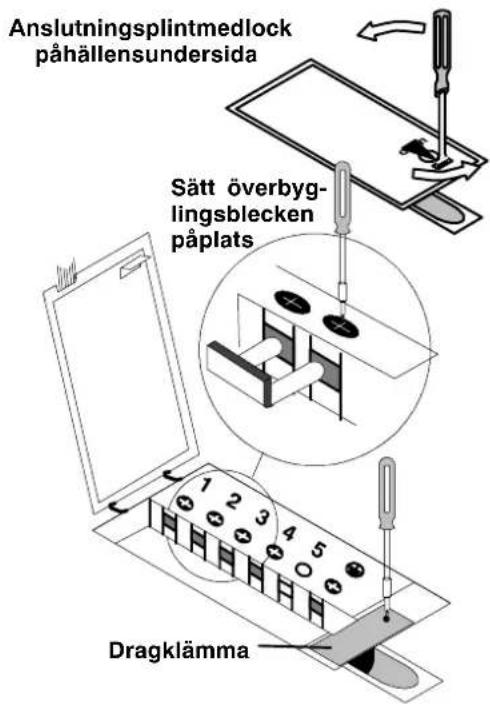

Elektrisk anslutning 19

Typskylt 20

Säkerhet

Hällens säkerhetsstandard motsvarar den moderna teknikens krav och säkerhetslagens regler. Dessutom vill vi hänvisa till följande säkerhetsföreskrifter.

Elektrisk säkerhet

• Montering och anslutning får endast utföras av behörig fackman. - Reparation får endast utföras av certifierad elektriker. Felaktiga reparationer kan medföra stora risker. Vänd dig alltid till Elektroservice.

Beakta alltid dessa hänvisningar, annars förfaller garantianspråken i fall av skada.

• Hällen får endast byggas in i anpassade skåp och bänkskivor. Därmed ges det av (VDE) krävda skyddet för elektrisk apparatur.
• Skulle störningar, sprickor eller andra skador uppträda: - stäng av alla kokzoner - stäng av eller ta ur hällens säkringar.
• Hällen har en elektronisk styrd säkerhetsavstängning som ser till att alla värmezoner stängs av automatiskt efter en viss tid, ifall ingen förändring av inställningen sker.

Barnsäkerhet

Vid kokning eller stekning blir kokzonerna mycket varma. Se till att småbarn hålls borta från hällen och låt större barn inte använda hällen utan tillsyn.

- Hällen är utrustad med ett funktionslås, som också kan kopplas in för att förhindra barn att använda hällen.

Säkerhet under användning

• Denna häll får endast användas för normal hushållsanvändning.
• Använd aldrig hällens zoner för att värma upp köket.
• Var försiktig med anslutning av elektriska hushållsmaskiner i närheten av hällen. Kablar får inte komma i närheten av varma kokzoner. Överhettade oljor och fetter tar snabbt eld. Håll hällen under uppsikt när tillagningen sker med mycket fett eller olja (t.ex. pommes frites).
• Hällens elektronik ger största möjliga säkerhet, men kräver samtidigt noggrann omsorg när det gäller att ställa in kokfälten efter tid och intensitet.
• Stäng alltid av kokzonerna efter användning.

Säkerhet vid rengöring

• Vid rengöring måste hällen vara avstängd.
• Rengöring med högtryckstvätt är av säkerhetsskäl inte tillåten.

Undvik skador på hällen

• Använd aldrig hällen att stå på.
• Placera alltid en kastrull eller stekpanna på zonen innan den kopplas på. Undvik torrkokning. Kokzoner och kastruller kan ta skada.
• Keramikhällen är inte känslig mot temperaturchocker och mycket motståndskraftig, dock inte okrossbar. Särskilt spetsiga och hårda föremål kan förorsaka skada om de faller på hällen.
• Använd inga kastruller av gjutjärn eller kastruller med skadade bottnar, som är ojämna eller har fåror. Repor kan uppstå när de flyttas.
• Ställ inga pannor eller kastruller på keramikhällens ram. Repor och lackskador kan uppstå.
• Se till att ingen vätska som innehåller syra (ättika, citron eller kalklösande medel) hamnar på hällens ram, då matta ställen uppstår.
• Skulle socker eller en sockerinnehållande rätt hamna på kokzonen och smälta, måste det genast avlägsnas i hett tillstånd. Om massan kyls av och hinner stelna, kan ytan skadas om man försöker ta bort sockret.
• Håll keramikhällen fri från alla föremål som kan smälta, t.ex. plast eller aluminiumfolie. Skulle något sådant hamna på zonen och smälta, måste det omedelbart avlägsnas med en rengöringsskrapa.

Uppackning, avfallshantering

Emballage

Allt förpackningsmaterial kan återvinnas.

Plasterna är märkta med blomsymbolen. PE = Polyeten (plasthölje, förpackningspåsar) PS = Polystyren (sidostolpar).

Förvaringskartonger och gamla delar ska avyttras på ett aktsamt sätt.

Beakta nationella och regionala bestämmelser för produktdelar, lämnande av emballage och märkning av material (separering av material, materialskiljande, avfallssamling, återvinning, depå för värdefulla delar).

Skrotning av häll

Hällen får inte slängas med de vanliga soporna eller hushållsavfall. Information finns hos kommunen.

Varning! Gamla hällen måste göras obrukbar innan den lämnas på soptippen. Ta av nätsladden.

Innan första användningen av hällen

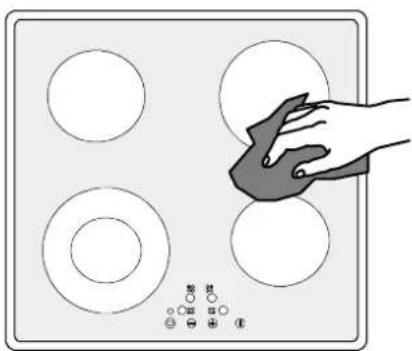

Första rengöring

Glaskeramikhällen måste rengöras grundligt innan den tas i bruk för första gången.

- Keramikhällen och ramen torkas av med varmt vatten och lite diskmedel och torkas torr.

Varning! Använd aldrig repande rengöringsmedel eller skurmedel. Ytan kan skadas.

Digitaldisplay

De fyra kokzonerna har varsin display, som visar:

hällen är påslagen eller automatisk avstängning har skett, 0. val av kokzon 1. valläge H. att zonen är varm (restvärmevarnare) F. en felfunktion att funktionslåset är aktiverat

Hällens viktigaste funktioner

● Glaskeramisk yta:

Hällen har fyra markerade kokzoner. Under kokzonerna finns värmeelement som ger snabbt uppvärmda kokzoner.

- Touchinställning:

Hällens inställningar sker genom tryck på olika touchfält (symboler).

- Touchfält PÅ/AV:

Hällen har en separat huvudbrytare.

- Kontroll- och funktionsdisplay:

Digitaldisplay och kontrollampa informerar om valt värmeläge / funktioner på kokzoner / samt eventuell restvärme inom resp. kokzon.

• Varmhållning:

Vid detta läge kan maten hållas varm.

● Variabel kokzon:

Hällen är utrustad med en variabel kokzon. Därmed kan man använda en kokzon i två olika storlekar, för mindre och större kastruller, och samtidigt spara energi.

- Restvärmevarnare:

I denna display lyser 📄 (hett) för att visa att kokzonen har en temperatur som innebär risk för brännskador om zonen berörs.

● Funktionslås/Barnsäkring:

Med denna funktion ☐ kan kokzonen låsas mot obehörig användning.

- Säkerhetsavstängning:

Alla kokzoner stängs automatiskt av efter en viss tid om ingen ändring av zonernas inställning genomförs.

• Rengöring:

Fördelen med glaskeramikhällen är den släta ytan.

Så här använder du hällen

Allmän information

Hällen är utrustad med en glaskeramisk yta och fyra kokzoner med HighLight-element som förkortar uppvärmningstiden.

Glaskeramiken är fri från porer och dessutom okänslig mot snabba temperaturändringar. Kastruller kan därför utan problem flyttas från varma till kalla zoner. När en kokzon aktiveras kan en kortvarig summerton uppstå. Denna ton är helt naturlig för elektroniskt styrda hällar och påverkar inte hällens funktion eller livslängd. Ställ alltid kastrullerna eller pannorna på kokzonen innan hällen sätts på.

Touchpanelens funktioner

- För att aktivera en funktion håller du fingret på önskat fält, tills resp. kontrollampa lyser eller släcks, och den önskade funktionen aktiveras.

Inkoppling av hällen

Hällen sätts på med touchfältet PÅ/AV.

• Tryck på fältet PÅ/AV i ca. två sekunder. Den digitala displayen visar och den digitala punkten blinkar. När du tryckt PÅ/AV för att sätta på hällen, måste en värmezon väljas inom ca. 10 sekunder. Sker detta inte stängs hällen av automatiskt (säkerhetsskäl).

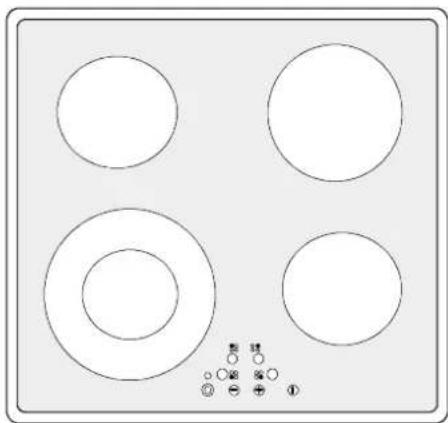

Stänga av hällen

För att helt stänga av hällen måste fältet PÅ/AV ① aktiveras.

• Tryck på fältet PÅ/AV i ca. två sekunder.

När en eller samtliga kokzoner stängts av, visas restvärmen med tecknet (“hett”) för resp. kokzon.

- För att ställa in resp. ändra läge från ⚠ till ⚣ för önskat kokzon.

Med fältet + höjs värmen. Med fältet - sänks värmen.

Beroende på vilken bottenstorlek kastrullen eller stekpannan har som väljs, kan lilla kokzonen på keramikhällen utökas med ytterligare en värmeslinga.

Denna kan bara aktiveras, när den mindre värmeslingan redan är på. Kontrollampan lyser när den större värmeslingan aktiverats.

-1. Tryck på fältet för den variabla kokzonen. Den yttre värmeslingan aktiveras. Kontrollampan bredvid fältet för den variabla kokzonen lyser.

- 2. För att stänga av den yttre värmeslingan, tryck på fältet ⚙ för den variabla kokzonen. Den yttre värmeslingan är frånslagen.

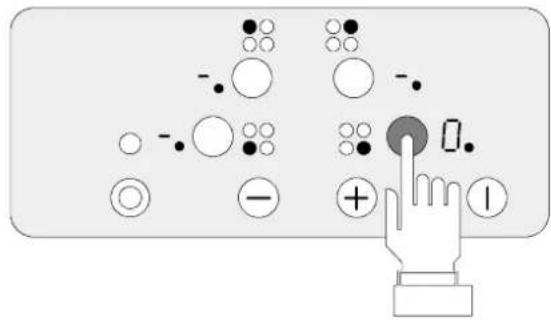

Avstängning av kokzon

- 1. Välj önskad kokzon, tryck på kokzonens fält.

- 2. Tryck samtidigt på + och efter nollställ. -

Efter att en kokzon eller flera zoner stängts av visar den digitala displayen bestående restvärmetecknet (“hett”) för resp. kokzon.

Även när hällen stängts av släcks displayen först, när kokzonen kallnat.

Restvärmen kan användas för att smälta något eller för att hålla rätter varma.

OBS! Så länge restvärmedisplayen lyser, finns risk för brännskador.

OBS! Vid strömavbrott släcks även symbolen och därmed varningen för restvärme. Risken att brännas sig finns ändå kvar. Genom att vara observant kan brännskador undvikas.

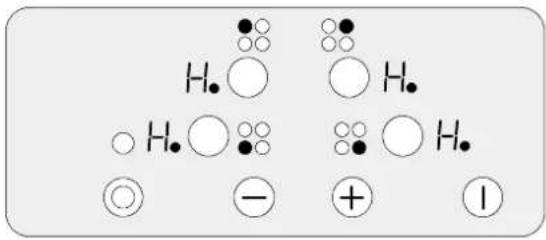

Funktionslås

Att aktivera låset

Funktionslåset förhindrar obehörig aktivering av kokzonerna.

Låsningen kan enbart aktiveras när hällen är på.

• 1. Tryck på

① PÅ/AV.

- 2. Inom 10 sekunder trycks samtidigt på i ca. 2 sekunder och släpp sedan.

• 3. Tryck på nytt på

+. Den digitala displayen visar : Låset är aktiverat.

Att använda hällen med aktiverad låsfunktion

• 1. Tryck på PÅ/AV

- 2. Inom 10 sekunder trycks samtidigt på

i ca. 2 sekunder. Den digitala displayen visar och den digitala punkten blinkar.

- 3. Välj kokzon och läge.

Kokzoner och läge kan ställas in som vanligt, tills hällen stängs av. Nästa gång hällen sätts på är låset aktiverat.

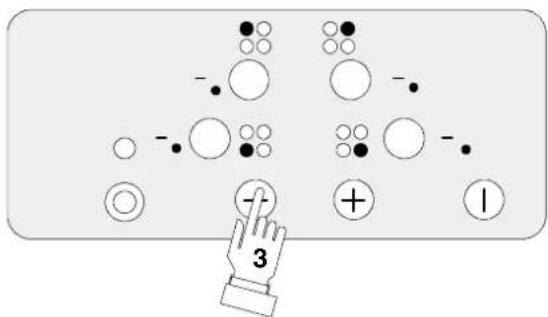

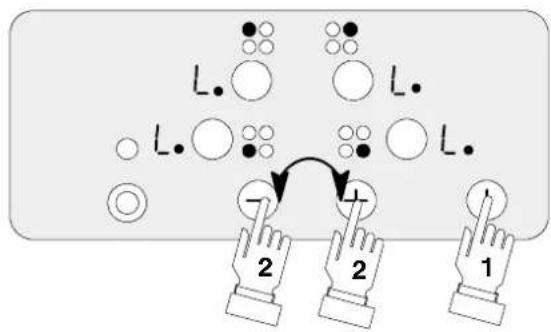

Urkoppling av funktionslåset

Hällen måste vara avstängd.

• Tryck på ① PÅ/AV. Den digitala displayen visar L.
• 2. Tryck samtidigt på och släpp dem igen. + och i ca. 2 sekunder - 3. Tryck på nytt på
• , Symbolen slocknar och
• visas. Nu är funktionen urkopplad.

Automatisk säkerhetsavstängning

Stängs eller ändras en kokzons inställning inte efter en viss tid, stängs kokzonen automatiskt av.

Kokzonernas display visar 📄. och när zonen kallnat.

- Kokzonerna stängs automatiskt av enligt följande tidsschema:

Läge1--2	efter6timmar
Läge 3--4	efter5timmar
Läge 5	efter 4timmar
Läge 6--9	efter 1,5timme.

För att kunna använda hällen på nytt, måste hällen först stängas av. Tryck på ① PÅ/AV.

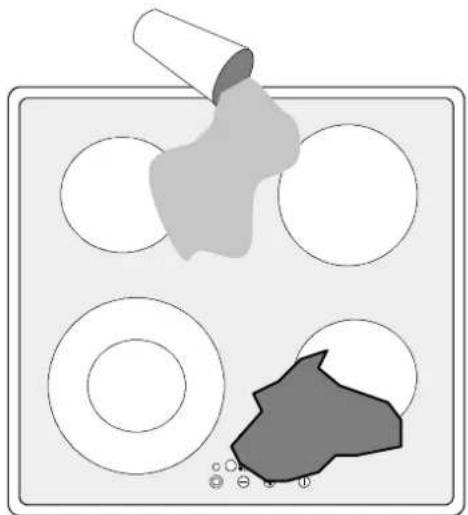

Säkerhetsavstängning på grund av vätska

Kokande vätska, som hamnar på kokzonen, utlöser omedelbar avstängning av alla kokzoner och dess inställningar.

Detta gäller även om man lägger en våt trasa på kontrollpanelen. I båda fall måste hällen sättas på med huvudbrytaren ①, efter det att vätskan eller trasan tagits bort.

i Desto bättre kastrullen eller stekpannan är, desto bättre blir resultatet.

• God kvalitet känner man igen på kastrullens eller pannans botten, som skall vara så jämn och tjock som möjligt.
• Använd inga kastruller med grovt svarvade eller med skadade bottnar, som är ojämna eller har fåror. De kan förorsaka repor i keramikhällen när de flyttas.
• Kastruller och pannor med bottnar av aluminium eller koppar kan förorsaka metallisk missfärgning på keramikhällen, som är svår eller omöjlig att ta bort.
• Kastruller och pannor bör inte vara mindre än kokzonen och om möjligt inte överskrida dess diameter med mer än 2--4 cm.
• Kalla bottnar är i regel något böjda inåt (konkava). De får inte vara böjda utåt (konvexa).
• Vid köp av nya kastruller och pannor ska bottnens diameter kontrolleras. Producenterna anger ofta den övre diametern.
• Om du använder specialkastruller och pannor, t.ex. tryckkokare eller WOK, ta hänsyn till producentens information.

Allmänt

• Bottnen måste alltid vara torr och ren.
• För att undvika fula repor i keramikhällen, bör man aldrig dra eller skjuta runt kastruller och pannor utan lyfta dem när de behöver flyttas.
• Repor kan också uppstå genom sandkorn (t.ex. genom rensning av grönsaker) som sitter fast under kastruller eller pannor.
• Använd höga kastruller vid tillagning av rätter med mycket vätska för att förhindra att det kokar över.

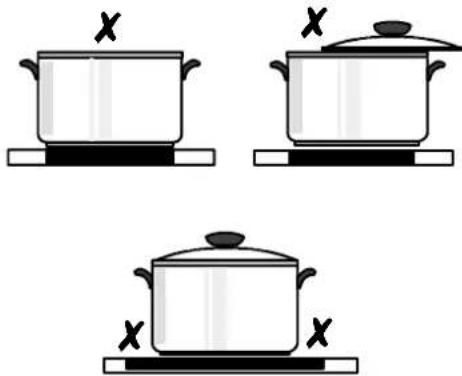

Energiförbrukning

Om du beaktar följande punkter, kan du spara värdefull energi:

• Ställ alltid kastrullerna och pannorna på hällen innan du sätter på.
• Använd bara lämpliga kastruller och pannor med jämn botten.

• Sätt om möjligt alltid på lock.
• Kastrullens botten bör alltid vara lika stor som kokzonen. Se hänvisningarna beträffande kastruller och pannor.
• Nedsmutsade kokzoner och kastrullbottnar höjer strömförbrukningen.
• Stäng av kokzonen någon minut innan koktidens slut för att utnyttja restvärmen.

Uppgifterna i följande tabell kan enbart ses som riktvärden. Vilka lägen som behövs, beror på kastrullernas kvalitet och på vilken typ och mängd livsmedel som används.

VärmelägeRekommenderasförExempel
0Avstängdzon
1 - 2	VarmhällningSmälting	Småmängdervidca.90 °CSmör,choklad,gelantin
3 - 4	Vidarkokning,Sjudning,efterstekning	Gröt(ris,havreråg)sås,grytstek
4 - 5	VidarkokningLättstekning	Ris,potatis,grytorOmelett,ägg....
6 - 7	KokningVidarkokningutanlockStekning	Grönsaker,rotfrukter,fruktPaneratfiskochkött,råpotatis,ägg
7 - 8	StekningFriteringKokning	Köttbullar,fläskkotlett,korvPastaBryningavheltkött,biff,pannkakor
9	UppkokningStekning	Stekningavt.ex.lövbiff,grytbitarochkortbryning

När det gäller uppkokning eller bryning rekommenderar vi att starta på nivå 9 för att sedan sänka till passande nivå.

Rengöring och skötsel

OBS! Rengöringsmedel får inte hamna på den heta keramikhällen! Hällen måste efter rengöring med rengöringsmedel rengöras med varmt, rent vatten.

Använd inga frätande eller repande rengöringsmedel, som t.ex. grill- eller ugnsspray, fläckborttagnings- och rostlösningsmedel, grova skurmedel och svampar med skureffekt.

Lämpliga är: rena trasor och hushållspapper, hett vatten med diskmedel, lämpliga rengöringsmedel. Rengöringsskrapor och rengöringsmedel för keramikhällen hittar du i välsorterade affärer.

Glaskeramikhällen

• Rengör keramikhällen efter varje användning, när den är ljummen eller kall. Därmed förhindras att smuts bränner fast.
• Kalk- och vattenränder, fettstänk och metallisk missfärgning tas bort med rengöringsmedel för keramikhäll eller rostfri plåt.

Lätt nedsmutsning

• Torka av keramikhällen med en fuktig trasa, eventuellt med handdiskmedel.
• Rengör keramikhällen en gång i veckan med rengöringsmedel för keramikhäll.
• Torka av med en ren trasa med rengöringsmedel för keramikhäll.

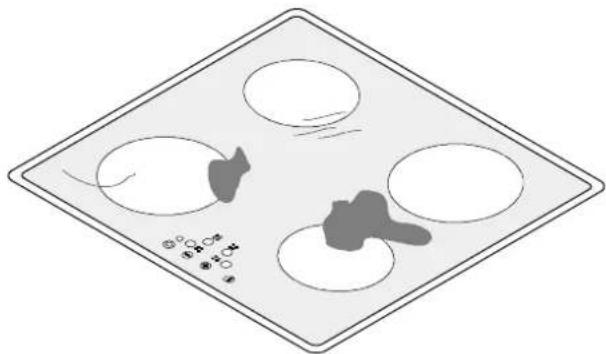

Stark nedsmutsning

• Rätter som kokat över och bränt fast avlägsnas med en rengöringsskrapa.
• Hällskrapan vinklad mot keramikhällen. Ta bort smutsen från keramikhällen med hjälp av skrapan.

• Fastbränt socker, smält plast, aluminiumfolie eller annat smältbart material måste tas bort omedelbart med rengöringsskrapan så länge det är hett. OBS! Vid arbetet med rengöringsskrapan på den heta keramikhällen uppstår risk för brännskador.
• När keramikhällen svalnat måste hällen rengöras ytterligare en gång. Om kokzonen med det smälta överkoket av socker redan svalnat, måste zonen värmas upp igen för ny rengöring.

Mörka fläckar, dekorskador

Genom användning av skarpa rengöringsmedel och repande kastrullbottnar kan keramikhällens dekor nötas bort med tiden och det uppstår mörka fläckar. Dessa går tyvärr inte att ta bort, men påverkar inte keramikhällens funktion.

Repor i keramikhällen

Repor i keramikhällen, som uppstått genom skadade kastrullbottnar, sandkorn eller annat som kan repa, går inte att ta bort. Keramikhällens funktion påverkas emellertid inte.

Hällens ram

Kalklösande medel, ättika, citron, fruktsafter och andra vätskor som innehåller syra får inte hamna på hällens ram, då matta ställen kan uppstå. Skulle det ändå hända måste ramen torkas av och omedelbart torkas torr.

• Rengör ramen med vatten och diskmedel. - Intorkad smuts fuktas med en våt trasa och torkas sedan bort. Därefter torkas ramen torr.

Möjligtvis beror störningen bara på ett litet fel, som du själv kan åtgärda om du följer anvisningarna nedan.

...om kokzonerna inte fungerar?

Kontrollera, om

• säkringen utlösts. Skulle säkringen utlösas ofta - kontakta Elektroservice.
• hällen är ordentligt aktiverad.
• Säkerhetsavstängningen trätt i funktion.
• Kontrollamporna lyser.
• resp. kokzon sätts på.
• Kokzonen är inställd på rätt värmeläge.

...om kokzonerna varit svåra att sätta på eller stänga av?

Kontrollera, om

- hällen är låst.

- det gått mer än 10 sekunder mellan tryck på PÅ/AV-fältet och aktivering av kokzonen.

- touchfälten har blivit våta eller är täckta av en fuktig trasa.

... om displayen inte ger annat utslag än Ⓗ för restvärme?

Kontrollera, om

• PÅ/AV-fältet ① oavsiktligt aktiverats.
• touchfälten har blivit våta eller är täckta av en fuktig trasa.
• säkerhetsavstängningen trätt i funktion.
• det varit ett kort strömavbrott.

... om displayen plötsligt släcks helt?

Kontrollera, om

• säkringarna är OK.
• det är strömavbrott.
• inställning av hällens funktioner är rätt gjorda.

... om efter avstängning av kokzonen inget ☐ resp. förrestvärme visas?

Kontrollera, om

- kokzonen har varit inkopplad för kort tid för att bli tillräckligt het.

... om kokzonen inte går att aktivera?

Kontrollera, om

... om under användning all displayvisning försvinner (inkl. restvärmevisaren H.)?

- Den elektroniska styrningens överhettningsskydd har spärrat alla funktioner. När hällen har svalnat kan det återtas i bruk. Säkringen måste stängas av i minst 10 sekunder eller skruvas av.

... om F. blinkar i displayen?

Efter längre användning på hög värme har den elektroniska styrningens överhettningsskydd utlöst en temporär spärr av kokzon vänster fram. Det uppstår för att förhindra skador på den elektroniska styrningen. Den främre vänstra kokzonen kan inte aktiveras, förrän hällen har svalnat så pass, att slocknar. Kokzonen bak och höger fram är fullt funktionsdugliga.

... om F. lyser i displayen?

Kontrollera om

- touchfälten har blivit våta eller är täckta av en fuktig trasa.

- Rengör hällen. Gör hällen strömlös genom att dra ut stickkontakten eller skruva ur säkringarna. Anslut hällen på nytt och tryck på PÅ/AV. Om fortfarande lyser, kontakta Elektroservice.

...kokzonen under pågående tillagning automatiskt går tillbaka till läge 7?

- På grund av för hög temperatur har överhettningsskyddet för den elektroniska styrkretsen löst ut en automatisk reducering av effektläge. Effektläget kan återhöjas så snart kokzonen har svalnat. Om displayen blinkar vid försöket att höja effektläget innebär det att: önskad höjning inte kan utföras ännu på grund av att kokzonen fortfarande är för varm.

... om du fortfarande har störningar i hällens funktion

- Stäng av hällen med huvudbrytaren.

● Gör hällen strömlös.

Hjälp vid störningar

Ta kontakt med Elektroservice.

modellbeteckning när du kontaktar Elektroservice för beställning av reservdelar, tillbehör och tekniska frågor.

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL--91 samt övriga EHL--bestämmelser vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL--försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel.

08--6725390

eller via e-post på vår hemsida

www.zanussi.se.

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. [phone] eller via e-post på www.elektroservice.se. Se adressen till ditt närmaste servicekontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror -- service.

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel ska alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning......

Produktnummer......

Serienummer

(fabriksnummer)......

Inköpsdatum......

Hur och när uppträder felet?

Zanussi

S-10545 Stockholm

www.zanussi.se

Installationsanvisning

Säkerhetsinformation

OBS! Den nya hällens montering och anslutning får endast utföras av behörig montör. Beakta alltid denna hänvisning, annars förfaller garantianspråken i fall av skada.

Undermontering eller vid service måste hällen vara strömlös.

De allmänna riktlinjerna för användande av elektrisk apparatur, elverkets föreskrifter och hänvisningarna i denna installationshandledning måste följas noggrant.

Montering av hällen

Den elektriska säkerheten måste garanteras genom föreskriven montering.

Kontaktskydd och den elektriska säkerheten enligt (VDE--) bestämmelserna måste säkras genom föreskriven montering i anpassande köksskåp. Detta gäller också för hällens baksida. Denna får aldrig vara fritt tillgänglig.

Köksskåpen måste monteras och förankras så att de inte kan lossna och falla.

- Skriv upp fabrikationsnumret (F--nr.), som står på hällens typskylt. Detta nummer behövs när du kontaktar Elektroservice.

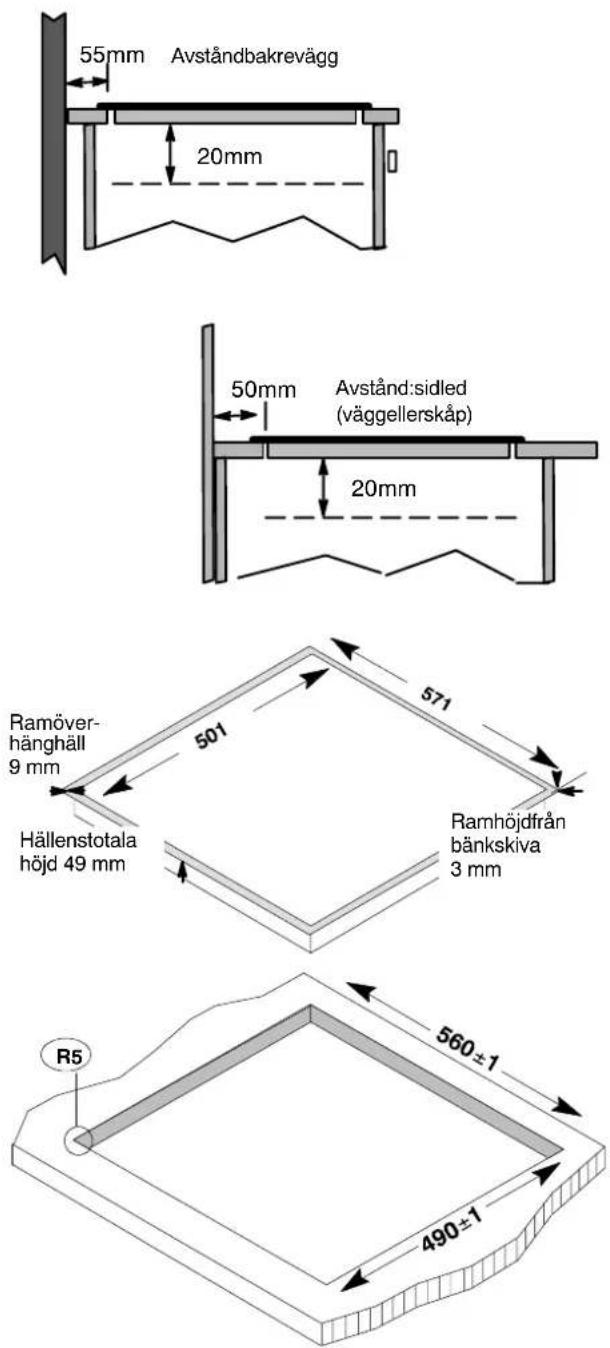

Inbyggnadsmått

Kontrollera hällens mått. Skissen ger dig den information du behöver.

Under hällen måste det finnas ett avstånd på minst 20 mm till skåpdetaljer eller skiva. Kökslådor får inte placeras under hällen.

Avståndet mellan häll och skåp måste vara minst 50 mm till sidovägg och 55 mm till bakvägg.

Hällen uppfyller brandnorm Y (IEC 335-2-6): Endast sådana enheter får användas intill fullhöjdsskåp eller vägg.

Montering

• Bänkskivan sågas ut enligt föreskrivna mått. Toleransmåtten får inte överskridas. Såga direkt på linjen. Att rekommendera: dra en linje med ett stålspik där du vill såga och klistra tejp över linjen för att hindra ev. beläggningen från att spricka. • Rengör bänkskivan efteråt.
• Bänkskiva som är försedd med kakel måste ha skarvarna fyllda med fogningsmassa på de ställen hällen vilar.
• Sätt fast fjädrarna i det utsågade hålet på avsedd plats och fäst dem med skruvar.
• Fjädrarna kan klistras fast med speciallim (konstharts-, dubbelkomponents-lim etc.) om bänkskivan är av sten eller keramik.

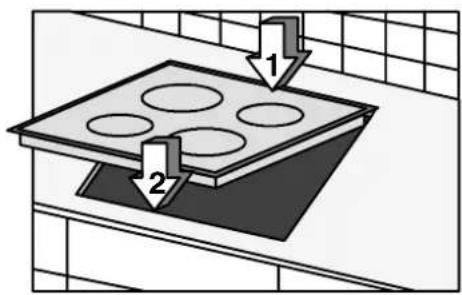

• Hällen läggs i det utsågade hålet från ovan och trycks fast tills fjädrarna fått fäste.
• Kontrollera så att ramen sitter perfekt. Använd ingen extra tätningsmassa, då detta försvårar service-arbeten.

Elektrisk anslutning

- Innan hällen ansluts är det viktigt att kontrollera, att hällens spänning, som anges på typskylten, stämmer överens med kökets elspänning. Typskylten sitter under hällen.

- Värmeelementets spänning är AC230V~. Hällen fungerar utmärkt även när den är ansluten till de gamla AC220V~elnäten.

- Hällens nätanslutning utförs så att allpolig delningsmöjlighet med en kontaktöppningsvidd på minst 3 mm, t.ex. perilexdon, automatisk säkring, smältsäkring och kontaktorer.

- Som elkabel måste en ledning av modell H05VV-F eller ännu högre kvalitet användas.

- Elkabelns anslutningssplint sitter på hällens undersida under ett lock. Det kan öppnas med en skruvmejsel (se bilden).

- Anslutningen utförs enligt schemat. Beroende på inkopplingsalternativ (se kopplingsschemat) skall bygling ske.

- Skyddsledaren förbinds med en klämma. Skyddsledaren måste vara längre än de strömförande ledningarna.

- Kabelanslutningarna måste utföras enligt föreskrift och klämskruvarna måste vara hårt åtdragna.

- Därefter säkras anslutningskabeln med dragklämman och locket stängs genom att tryckas in.

Innan hällen används för första gången måste eventuella skyddsfolier eller klistermärken tas bort från keramikytan och dess ram.

Efter anslutningen till elförsörjningen ska alla kokzoner sättas på maximal värme en efter en för att kontrollera driftsdugligheten.

Teknisk data

Hällens mått:

Bredd 570 mm.

Djup 500 mm.

Höjd 47 mm.

Volym 49 l.

Utsågningsmått:

Bredd 560 mm.

Djup 490 mm.

Vinkelradie R5.

Prestanda:

Variabel kokzon vänster fram ... ..... 750/2200 W

Kokzon vänster bak 1200 W

Kokzon höger fram 1700 W

Kokzon höger bak 1200 W

Total anslutningseffekt max. ..... 6,4 kW

Värmeelementets spänning ..... 230 V ~50 Hz

Bestämmelser, normer, riktlinjer

Denna häll motsvarar följande normer:

• EN60335-1 och EN60335-2-6 beträffande elektriska apparaters säkerhet för användning i hushållet c. och
• DIN44546/44547/44548 beträffande elspisars bruksegenskaper i hushållet. EN55014-2/VDE0875 del 14-2 EN55014/VDE0875 del 14/12.93 EN61000-3-2/VDE0838 del 2
• EN61000-3-3/VDE0838 del 3 beträffande grundläggande skyddskrav för oskadlig elektromagnetisk verkan (EMV).

Denna häll motsvarar EU-riktlinjerna

• 73/23/EWG från 19.02.1973 (Lågspänningsriktlinje) - 89/336/EWG från 03.05.1989 (EMV-riktlinje inklusive ändringsriktlinje 92/31/EWG).

Dataskylt

Dataskylten finns på hällens undersida. Efter montering är skylten inte längre tillgänglig. Notera därför fabrikationsnumret (F-nummer), se vidare under service och reservdelar.

ZANUSSI

MADE IN GERMANY

TYP: PEE2 019 PNC: 949 590 794 MODELL: ZKT 623 LX

230 V~ F.Nr.: ....

Total max. 6,4 kW

ZANUSSI

MADE IN GERMANY

TYP: PEE2 019 PNC: 949 590 802 MODELL: ZKT 623 LN

230 V~ F.Nr.: ..... Total max. 6,4 kW

ZANUSSI

MADE IN GERMANY

TYP: PEE2 019 PNC: 949 590 890 MODELL: ZKT 623 LX

230 V~ F.Nr.: ....

Total max. 6,4 kW
