Produkttype	Elektrisk glaskeramisk kogeplade
Mærke	Zanussi
Model	ZKT623LN
Mål (B x D x H)	570 x 500 x 47 mm
Udskæringsmål (B x D)	560 x 490 mm
Tilsluttet belastning i alt	6,4 kW
Spænding / Frekvens	230 V ~ 50 Hz
Antal kogezoner	4
Kogezone foran venstre (dobbelt)	750 / 2200 W
Kogezone bag venstre	1200 W
Kogezone foran højre	1200 W
Kogezone bag højre	1800 W
Betjening	Touchbetjening (TOUCH-CONTROL)
Restvarmeindikator	Ja, viser "H" når varm
Børnesikring	Ja, elektronisk lås
Sikkerhedsafbryder	Automatisk efter bestemt tid eller spild
Dobbelt kogezone	Ja, foran venstre zone med to størrelser
Rengøringsmetode	Glaskeramikrens, skraber til genstridigt snavs
Reservedele tilgængelighed	Via lokalt Service Force Centre
Oprindelsesland	Tyskland

Ofte stillede spørgsmål - ZKT623LN ZANUSSI

Hvordan aktiverer jeg børnesikringen på min Zanussi ZKT623LN kogeplade?

For at aktivere skal du tænde for kogepladen, inden for 10 sekunder trykke på + og - kontrollerne samtidigt i ca. 2 sekunder. Slip, og tryk derefter på + kontrollen igen. L vises i displayet i ca. 10 sekunder, hvilket bekræfter aktiveringen.

Hvad betyder restvarmeindikatoren 'H'?

Bogstavet 'H' vises i displayet på en kogezone, der stadig er varm efter brug. Det advarer dig om, at zonen er varm nok til at forårsage forbrændinger. Rør ikke ved zonen, før indikatoren slukker.

Hvorfor slukker min kogeplade automatisk under madlavning?

Kogepladen har en sikkerhedsafbryderfunktion. Hvis en kogezone er tændt i lang tid uden at ændre indstillingen, eller hvis væske koger over og spildes på betjeningen, slukker kogepladen automatisk. Tænd den blot igen med ON/OFF kontrollen.

Hvordan rengør jeg glaskeramikoverfladen på min Zanussi kogeplade?

Rengør overfladen, når den er håndvarm eller kold. Brug en fugtig klud med lidt opvaskemiddel til let snavs. Til genstridigt fastbrændt mad skal du bruge en glasskraber i en vinkel. Påfør derefter en kommerciel glaskeramikrens som 'Vitroclen'. Brug aldrig slibende rengøringsmidler eller skuresvampe.

Hvordan bruger jeg den dobbelte kogezone foran venstre?

Kogezonen foran venstre kan bruges i to størrelser. For at aktivere den større ydre varmekreds skal du trykke på dobbeltzonekontrollen (markeret med en cirkel inde i en cirkel). Kontrollampen lyser. For at slukke den ydre kreds skal du trykke på den samme kontrol igen.

Hvad skal jeg gøre, hvis touchbetjeningen ikke reagerer?

Kontroller, om betjeningspanelet er låst (børnesikring aktiveret), eller om det er dækket af væske eller en våd klud. Rengør overfladen og tør den. Hvis displayet viser F, skal du kontakte dit lokale Service Force Centre.

Kan jeg bruge gryder og pander med aluminiums- eller kobberbund?

Det anbefales ikke, da de kan efterlade metalliske misfarvninger, der er vanskelige at fjerne. Brug gryder med glatte, flade bunde af rustfrit stål, emalje eller lignende materialer, der er egnede til glaskeramiske kogeplader.

Hvordan slukker jeg en enkelt kogezone?

Vælg kogezonen ved at trykke på dens betjening, tryk derefter på + og - betjeningerne samtidigt, eller brug - betjeningen til at reducere indstillingen til nul.

Hvad er strømforbruget for Zanussi ZKT623LN kogepladen?

Den samlede tilsluttede belastning er 6,4 kW ved 230 V. Individuelle zoner: foran venstre dobbelt 750/2200 W, bag venstre 1200 W, foran højre 1200 W, bag højre 1800 W.

Hvor finder jeg typeskiltet og modelnummeret?

Typeskiltet sidder på kogepladens bund. Det indeholder modelnummer (ZKT623LN), serienummer og elektriske specifikationer. Noter disse før installation, da skiltet ikke er synligt, efter kogepladen er indbygget.

BRUGSANVISNING ZKT623LN ZANUSSI

Elektrisk glaskeramisk kogeplade / Elektrisk glaskeramikhäll

Læs denne betjeningsvejledning grundigt igennem. Iagttag først og fremmest afsnittet "Sikkerhed".

Gem brugsvejledningen til senere brug. Giv den med ved et eventuelt ejerskifte af apparatet.

Med advarselstrekanten og/eller ved hjælp af signalordene "Forsigtig", "OBS.!", "Advarsel!" fremhæves henvisninger, der er vigtige for Deres sikkerhed eller apparatets funktionsdygtighed. Disse skal ubetinget iagttages.

- Dette tegn fører Dem skridt for skridt gennem betjeningen af apparatet.

Med dette tegn får De supplerende informationer om betjeningen og den praktiske anvendelse af apparatet.

Med dette tegn markeres tips og henvisninger med hensyn til den økonomiske og miljøvenlige brug af apparatet.

I tilfælde af fejl indeholder brugsvejledningen henvisninger, således at De selv kan afhjælpe disse, se afsnit "Hvad skal man gøre, hvis...".

Hos Electrolux Hvidevare-Service kan De bestille service, samt købe reservedele.

Benyt venligst nedennævnte telefonnummer:

70117400

Kasseringshenvisninger 71

Før første brug 71

Apparatets vigtigste kendetegn 73

Betjening af kogefeltet

Generelle informationer 74

Touch-control-sensorfelter 74

Indkobling af apparat 74

Frakobling af apparat 74

Valg af kogezone 75

Valg af varmetrin 75

Ind- og frakobling af dobbeltzone 75

Frakobling af kogezone 75

Restvarmeindikator 76

Børnesikring 76

Sikkerhedsfrakobling efter tid 77

Sikkerhedsfrakobling på grund af væske 77

Anvendelse, tabeller, tips 78

Gryder og pander 78

Generelle henvisninger 78

Tip til energibesparelse 78

Koge- og stegetabel 79

Rengøring og pleje 80

Glaskeramikflade 80

Lette urenheder 80

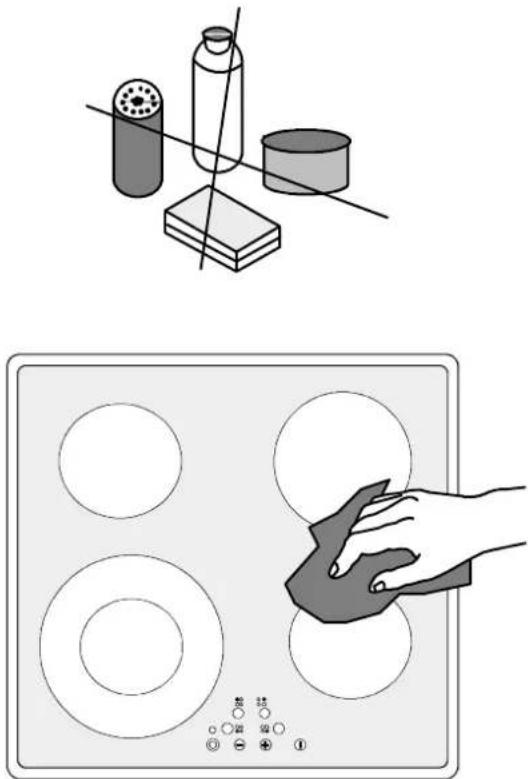

Fastbrændte urenheder 80

Hvad skal man gøre i tilfælde af fejl 82

Service 83

Til installatøren

Installationsanvisning 84

Sikkerhedshenvisninger til installatøren 84

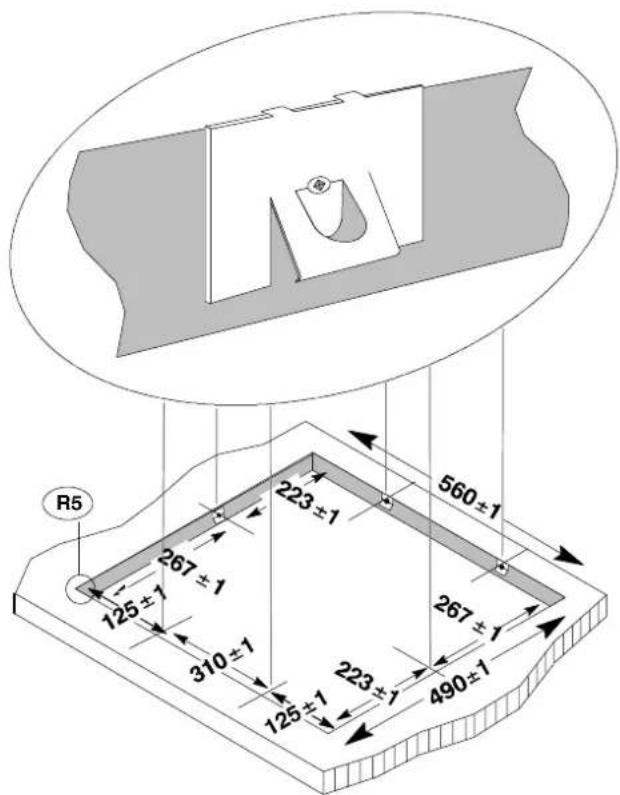

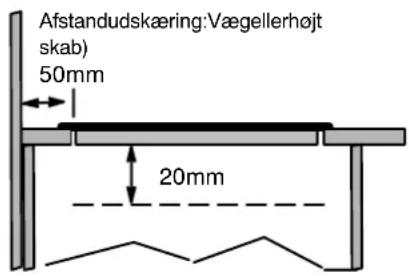

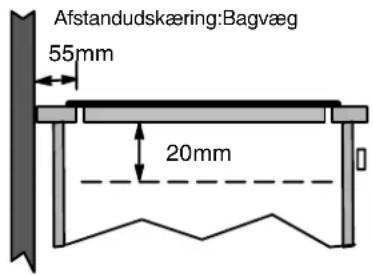

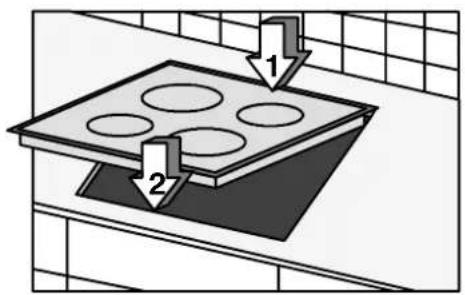

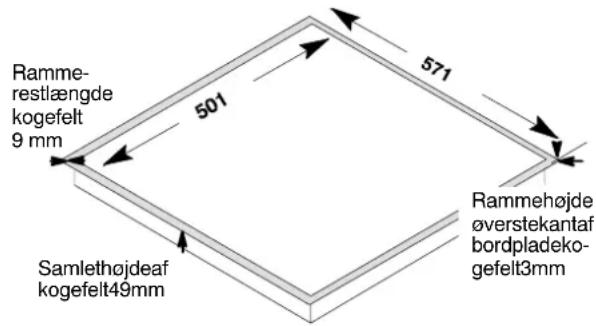

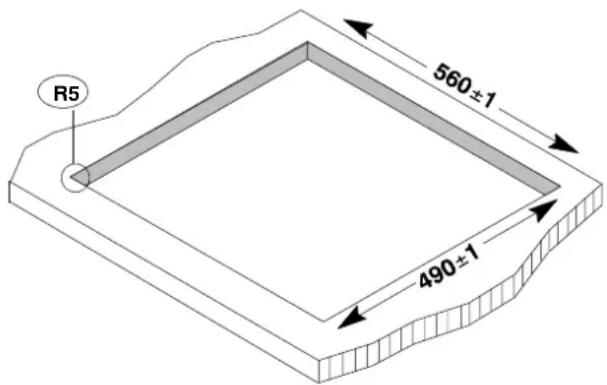

Indbygning i køkkenets arbejdsplade 84

Sikkerheden af dette apparat svarer til teknikkens anerkendte regler og sikkerhedsloven for maskiner. Alligevel føler vi os som producent forpligtet til at gøre Dem kendt med de efterfølgende sikkerhedshenvisninger.

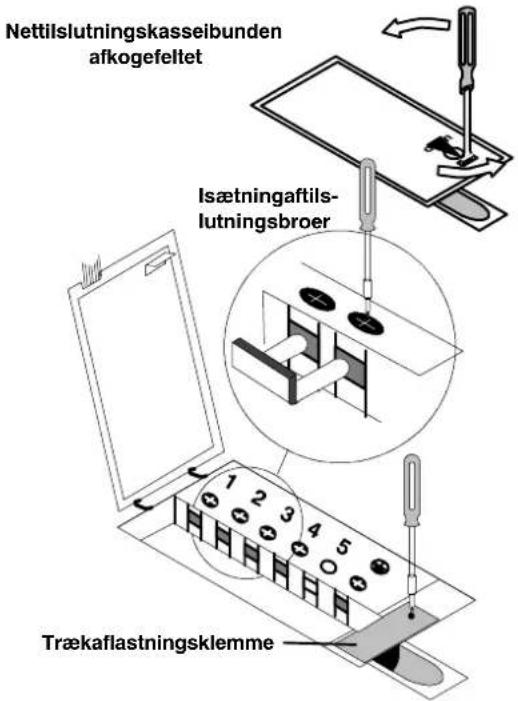

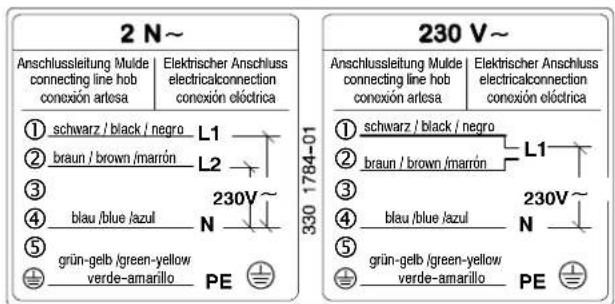

Elektrisk sikkerhed

• Montering og tilslutning af det nye apparat må kun udføres af en autoriseret fagmand. - Reparationer på apparatet må kun foretages af fagfolk. Usagkyndige reparationer kan medføre betydelige farer. I tilfælde af reparationer bør De derfor kontakte vores kundeservice eller Deres fagforhandler.

I lagttagelseshenvisninger, da krav på garanti i modsat fald bortfalder i tilfælde af optrædende skader.

- Indbygningsapparater må kun anvendes i normrigtige, passende indbygningsskabe og arbejdspladser efter indbygningen. Dermed sikres den af VDE krævede berøringsbeskyttelse med hensyn til elektriske apparater.

- I tilfælde af fejl på apparatet, brud, revner eller ridser: sluk for alle kogezoner, sluk for sikringen til kogesektionen hhv. fjern den.

- En speciel elektronisk styret sikkerhedsfrakobling sørger for, at alle kogezonerne automatisk kobler fra efter et stykke tid, når ingen forandring af indstillingerne foretages.

Sikkerhed for børn

Når De koger og steger, bliver kogezonerne varme. Lad ikke små børn komme for tæt på, og lad kun større børn arbejde ved apparatet under opsyn.

- Dette apparat er forsynet med en låsemekanisme, der også kan aktiveres for at forhindre legende børn i at tænde for det.

Sikkerhed under madlavningen

• Dette apparat må kun anvendes til almindelig kogning og stegning af madvarer.
• Kogefeltet må ikke anvendes til at opvarme rummet.
• Vær forsigtig ved tilslutning af elektroapparater til stikkontakter i nærheden af apparatet. Tilslutningsledninger må ikke kunne komme i kontakt med varme kogezoner.
• Overophedet fedt og olie kan hurtigt brænde. Når De laver mad i fedt eller olie (f.eks. pommes frites), skal der holdes øje med kogesektionen.
• Sensorteknikken byder på størst mulig sikkerhed ved betjeningen af apparatet. Den kræver dog på samme måde omhu ved indstillingen af kogezoner, ydelse eller tider.
• Sluk kogezonerne efter brug.

Sikkerhed under rengøringen

• Apparatet skal være koblet fra under rengøringen.
• Rengøring af apparatet med et dampstråle- eller højtryksrengøringsapparat er af sikkerhedsårsager ikke tilladt.

Således undgår man skader på apparatet

- Kogefeltet må ikke anvendes som arbejds- eller henstillingsflade.

- Kogezonerne må ikke anvendes med tomme eller uden gryder og pander, og det skal undgås, at de koger tørre. Gryder, pander og kogezonen kan beskadiges.

- Glaskeramik er ikke modtagelig for temperaturchok og er modstandsdygtig, men kan dog gå i stykker. Især spidse og hårde genstande, der kan falde ned på glaspladen, kan beskadige den.

- Anvend ikke gryder med ødelagt bund, der er ru eller har kanter, da de kan forårsage ridser på glaspladen, når de flyttes.

- Stil ikke pander eller gryder på kogesektionens ramme, da det kan forårsage ridser og beskadigelse af lakken.

- Sørg for, at kogesektionens ramme ikke kommer i kontakt med syreholdige væsker, f.eks. eddike, citron eller kalkopløsningsmidler. Der kan ellers opstå matte pletter.

- Hvis sukker eller sukkerholdige retter kommer på den varme kogezone og smelter, skal massen omgående fjernes i varm tilstand med en rengøringsskraber. Hvis massen bliver hård, kan der forårsages skader på overfladen, når den fjernes.

- Genstande og materialer, der kan smelte, må ikke komme i nærheden af glaskeramikpladen, f.eks. kunststoffer og aluminiumsfolie. Hvis der dog alligevel skulle smelte noget, skal dette - ligeledes omgående - fjernes med rengøringsskraberen.

Kassering

Kassering af emballagemateriale

Alle anvendte emballagematerialer kan genanvendes. Folier og dele af hårdt skum er mærket på tilsvarende vis. Materialerne skal kasseres på miljøvenlig måde.

Vær opmærksom på de nationale og regionale forskrifter med hensyn til kassering af emballagemateriale og materialemærkningen (materialsortering, affaldssamling, genbrugsstationer).

Kasseringshenvisninger

Apparatet må ikke kasseres med det almindelige husholdningsaffald.

Deres kommunale renovationsvæsen eller administration kan oplyse om afhentningstider eller samlesteder.

Advarsel! Udtjente apparater skal gøres ubrugelige før kasseringen. Skær netledningen over.

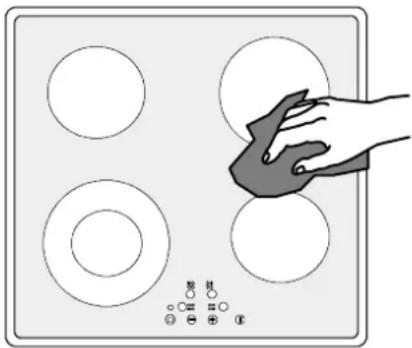

Før første brug

Kogefeltet skal rengøres grundigt før første brug.

- Glaskeramikpladen og rammen vaskes med varmt vand og opvaskemiddel og gnides tør.

OBS.! Anvend ingen skarpe eller slibende rengøringsmidler. Overfladen kan i så fald beska- diges.

- efter indkobling og ved automatisk frakobling ved hjælp af sikkerhedsfunktionen,

☐ ved valg af en kogezone,

1. alt efter valgt varmetrin,

H. ved restvarme,

F. ved fejlfunktion,

L. ved aktiveret børnesikring.

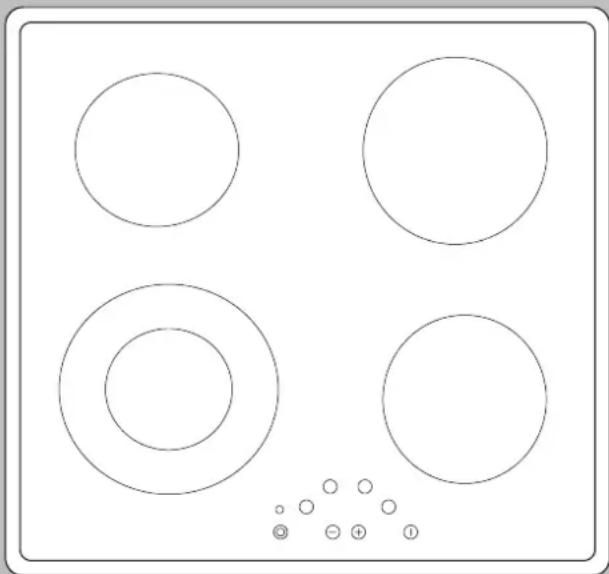

Apparatets vigtigste kendetegn

● Glaskeramikpladen:

Apparatet har en glaskeramikplade med 4 hurtigtændende kogezoner. Hermed reduceres opvarmningstiden af kogezonerne væsentligt på grund af særligt dygtige strålevarmelegemer.

- Sensorfelter:

Apparatet betjenes via TOUCH-CONTROL-sensorfelter.

- Sensorfelt TÆND/SLUK:

Med sensorfeltet TÆND/SLUK ① har apparatet en separat hovedafbryder, med hvilken apparatets strømforsyning kan tændes og slukkes ved hjælp af berøring.

Et H. ("hed") for restvarme lyser i displayet, når kogezonen har en temperatur, hvor der kan være risiko for forbrænding.

- Sikkerhedslås/børnesikring:

Med denne funktion ☐ kan kogefeltet låses mod utilsigtet indkobling.

● Sikkerhedsfrakobling:

En sikkerhedsfrakobling sørger for, at alle kogezonerne automatisk kobler fra efter et stykke tid, når ingen forandring af indstillingerne foretages.

• Rengøring:

Fordelen ved glaskeramikpladen og sensorfelterne er, at de er nemme at rengøre. Den glatte overflade er nem at gøre ren.

Apparatet er forsynet med en kogeplade af afprøvet glaskeramik og 4 hurtigtændende kogezoner. Hermed reduceres opvarmningstiden væsentligt på grund af særligt dygtige strålevarmelegemer.

Glaskeramikpladen har ingen porer og er ikke modtagelig over for hurtige temperatursvingninger. Gryder kan derfor flyttes fra en varm til en kold zone. Ved indkobling af kogezonen kan denne summe et øjeblik. Denne egenart har alle glaskeramik-kogezoner, og den påvirker hverken apparatets funktion eller levetid. Stil altid gryder eller pander på kogezonen før indkobling.

TOUCH-CONTROL-sensorfelter

- For at aktivere TOUCH-CONTROL-sensorfelterne, læg fingeren oppefra og fladt på det ønskede felt, indtil den tilsvarende kontrollampe lyser eller slukkes, hhv. den ønskede funktion gennemføres.

Indkobling af apparat

Hele apparatet tændes med sensorfeltet TÆND/SLUK.

• Berør sensorfeltet TÆND/SLUK i ca. 2 sekunder. De digitale indikatorer viser - og digitalprikken blinker. Når sensorfeltet TÆND/SLUK er blevet aktiveret for at tænde for apparatet, skal en af kogezonerne vælges inden for ca. 10 sekunder med tasterne til valg af kogezone. Apparatet kobler ellers sig igen fra af sikkerhedsårsager.

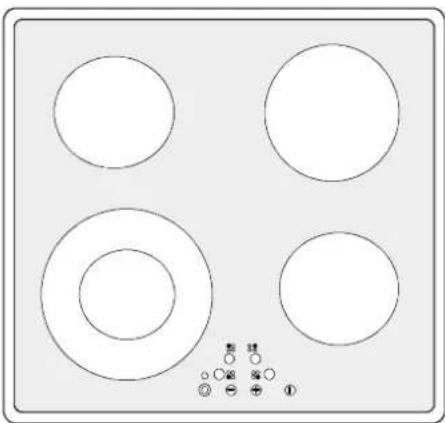

Frakobling af apparat

Apparatet kobles fuldstændigt fra med sensorfeltet TÆND/SLUK I.

• Berør sensorfeltet ① TÆND/SLUK i ca. 2 sekunder. Efter frakobling af en enkelt kogezone eller hele kogefeltet signaliseres forhåndenværende restvarme med (“hot”) i de digitale displays for de pågældende kogezoner.

- Til valg af den ønskede kogezone skal det dertil hørende sensorfelt berøres i ca. et sekund. I kogefeltet tilhørende indikatorfelt lyser et nul med digitalprik.

Valg af varmetrin - + -

- Til indstilling hhv. justering af varmetrinnet fra til for den valgte kogezone. Med sensorfeltet + forøges varmetrinnet. Med sensorfeltet - reduceres varmetrinnet.

Ind- og frakobling af dobbelt kogezone

Alt efter grydernes eller pandernes størrelse kan den større varmekreds kobles til den mindre kogezone med det tilsvarende sensorfelt Ⓞ.

Den kan kun kobles til, når den mindre varmekreds allerede er indkoblet. Kontrollampen lyser, når den anden varmekreds er koblet til.

-1. Berør sensorfeltet for dobbelt kogezone. Den ydre varmekreds kobles til. Kontrollampen ved siden af sensorfeltet for dobbelt kogezone lyser.

-2. Tilfrakobling af den ydre varmekreds. Berør sensorfeltet ©. Den ydre varmekreds kobles fra.

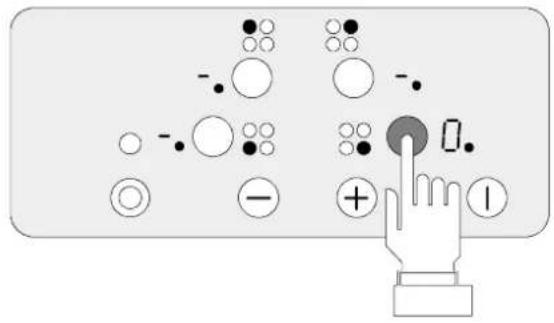

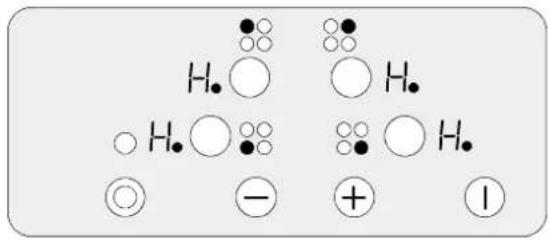

Frakobling af kogezonen

- 1. Vælg den ønskede kogezone med kogezone-sensorfelterne.

-2. Tilfrakobling af sensorfelterne + og -. Tryk samtidigt på dem eller stil tilbage til nul med sensorfeltet -.

Når der slukkes for en af de enkelte kogezoner eller hele kogefeltet, vises den forhåndenværende restvarme med (“hot”) i de digitale indikatorer for de pågældende kogezoner.

Restvarmeindikatoren slukkes også først efter frakobling af kogezonen, når kogezonen er afkølet.

Restvarmen kan anvendes til smeltning og til at holde maden varm med.

OBS.! Så længe restvarmeindikatoren lyser, er der fare for forbrændinger.

OBS.! Ved strømsvigt slukkes symbolet H. også og dermed henvisningen om forhåndenværende restvarme. Der er dog stadig mulighed for forbrændinger. Dette kan undgås ved hjælp af tilstrækkelig opmærksomhed.

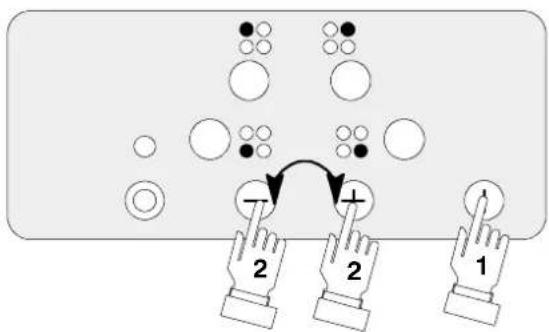

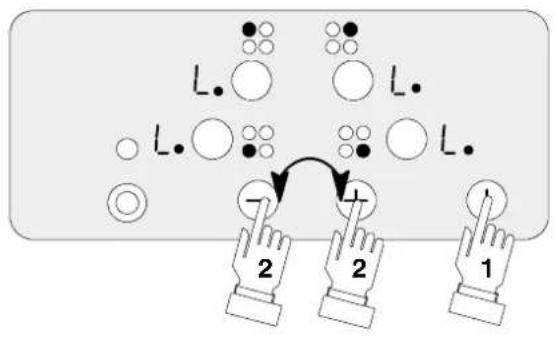

Aktivering af børnesikring

Børnesikringen forhindrer utilsigtet indkobling af kogezoner.

Børnesikringen kan kun aktiveres, når en kogezone er tændt.

• 1. Berør sensorfeltet ① TÆND/SLUK. 2. Berør umiddelbart derefter (inden for 10 sekunder) sensorfelterne + og samtidig i ca. 2 sekunder og slip dem igen. 3. Berør igen sensorfeltet +. I de digitale indikatorer vises i ca. 10 sekunder. Nu er børnesikringen aktiveret.

Brug af kogefeltet med aktiveret børnesikring

1. Berør sensorfeltet TÆND/SLUK. 2. Berør inden for 10 sekunder sensorfelterne og - samtidig i ca. 2 sekunder. De digitale indikatorer viser – og digitalprikken blinker. 3. Vælg kogezone og indstil det ønskede varmetrin.

Indtil næste frakobling af apparatet forbliver børnesikringen inaktiveret. Alle kogezoner og varmetrin kan indstilles på den sædvanlige måde.

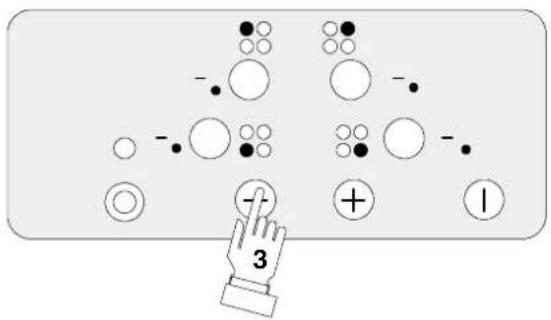

Inaktivering af børnesikring

Børnesikringen kan kun inaktiveres, når en kogezone anvendes.

1. Berør sensorfeltet Ⓘ TÆND/SLUK. I de digitale indikatorer vises

2. Berør sensorfelterne + og samtidig i ca. 2 sekunder og slip dem igen.

3. Berør igen sensorfeltet - . I de digitale indikatorer slukkes symbolet og. i s e s . Nu er børnesikringen inaktiveret.

Sikkerhedsfrakobling efter tid

Når en af kogezonerne ikke kobles fra efter et vist stykke tid, eller varmetrinnet ikke forandres, kobler den pågældende kogezone automatisk fra.

Indikatoren for kogepladerne vises H. og afkølingen.

Kogezonerne kobler fra ved: Varmetrin 1-2 efter 6 timer Varmetrin 3-4 efter 5 timer Varmetrin 5 efter 4 timer Varmetrin 6-9 efter 1,5 time

Til fortsat madlavning skal apparatet igen tændes med hovedafbryderen ① TÆND/SLUK.

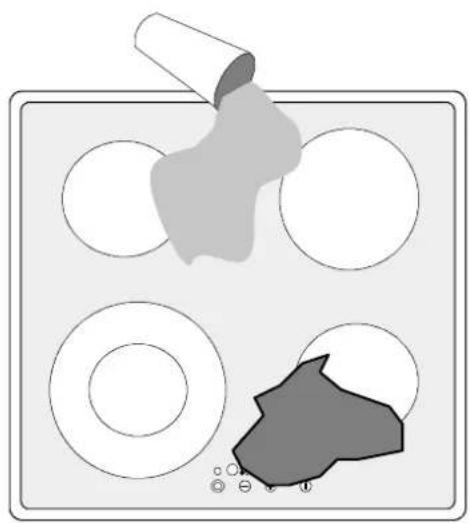

Sikkerhedsfrakobling på grund af væske

Væske, der koger over og når kogefladen, forårsager omgående frakobling af alle kogezoner og indstillinger.

Den samme effekt sker, når der lægges en våd klud på betjeningsfeltet. I begge tilfælde skal apparatet igen indkobles ved hjælp af hovedafbryderen ①, når væsken eller kluden er blevet fjernet.

• Godt kogegrej kan kendes på grydebunden. Bunden bør være så tyk og plan som muligt.
• Anvend ikke gryder af støbejern eller med ødelagt bund, der er ru eller har kanter, da der kan opstå ridser, når de flyttes. ●Gryder og pander med aluminium- og kobber-bunde kan efterlade metalliske misfarvninger på glaskeramikfladen, som dog kan fjernes.
• Gryder og pander bør ikke være mindre end kogezonen og helst ikke være 2-4 cm større end kogezonens diameter.
• I kold tilstand er grydebunden normalt let indad (konkave). Den må ikke bue udad (konvekse).
• Når De køber nye gryder og pander, læg mærke til bundens diameter. Producenten angiver ofte den øverste diameter af kogegrejets rand. ●Når specialudstyr anvendes, f.eks. dampkoger, snurregryde eller WOK, bedes De iagttage producentens anvisninger.

Generelle henvisninger

• Bunden bør altid være ren og tør.
• For at undgå grimme ridser på glaskeramikpladen, bør gryder og pander ikke skubbes men løftes, når de flyttes.
• Ridser kan også opstå på grund af sandkorn (f.eks. fra forudgående rensning af grønsager), der tages med, når gryden flyttes over glaskeramikpladen.
• Anvend høje gryder til retter med megen væske. På denne måde kan intet koge over.

Tips til energibesparelse

De sparer værdifuld energi, når De tager højde for efterfølgende punkter:

• Stil gryder og pander på kogezonen før indkobling.
• Anvend kun egnede gryder og pander med glat og jævn bund.

• Sæt om muligt altid låg på gryder og pander. Grydebund og kogezone bør altid være lige store. Iagttag de specielle henvisninger om gryder og pander.
• Tilsmudsede kogezoner og grydebunde forøger strømforbruget.
• Sluk for kogezonerne før slutningen af kogetiden for at udnytte restvarmen, f.eks. for at holde maden varm eller til smeltning.
• Ved brug af en trykkoger reduceres kogetiden med op til 50%. Dermed sparer De energi.

Angivelserne i den følgende tabel er retningsgivende. Hvilken kontaktindstilling, der er nødvendig for kogeprocesserne, er afhængig af grydernes kvalitet og madvarernes art og mængde.

Kontaktstilling	Kogeproces Viderekogningstrin	Egnersigtil
9	OpkogningBruning	Opkogningafstørrevæskemængder,kogningafpasta,bruningafkød
7 - 9	KraftigbruningFriturestegning	Friturestegningafpommesfrites,bruningafkød,f.eks.gullasch,stegningaff.eks.kartoffelkager,stegningafmør-bradstykkerogsteaks
6 - 7	LetstegningStegning	afkød,schnitzel,Cordonbleu,kotelet,frikadeller,ristedepølser,lever,meljævning,letstegning,æg,omelet,friturestegningafæbleskiver
4 - 5	KogningKogningaf	størremængdermad,sammenkogteretter,supper,bouillon,dampningafkartofler
3 - 4	SmåkogningDampkogning	Dampkogningafgrønsager,grydestegningafkød,kogningafrisengrød
2 - 3	BlødkogningBlødkogning	gningafrisogrettermedmælk(skalrøresomind-imellem),småkogningafsmåmængderkartoflerellergrønsager,opvarmningaffærdigretter
1-2	HoldevarmSmeltning	Skumomelet,æggestand,SauceHollandaise,tilatholderettervarmemed,smeltningafsmør,chokolade,opløsningafhusblas
0	Restvarme	Eftervarme, SLUK-position.

Vi anbefaler at indstille varmetrinnet på 9 ved opkogning eller bruning og derefter at lade retter med længere tilberedningstid koge færdige på et passende viderekogningstrin.

OBS.! Rengøringsmidler må ikke komme på den varme glaskeramikplade! Alle rengøringsmidler skal fjernes med tilstrækkeligt rent vand efter rengøringen, da de kan have en ætsende virkning, når apparatet opvarmes igen.

Anvend ikke skarpe rengøringsmidler ved rengøring, som f.eks. grill- eller ovnsprays, plet- eller rustfjerner, grove skuremidler og grydesvampe med slibende virkning.

Følgende egner sig til rengøringen: Rene klude eller køkkenrulle, varmt vand med opvaskemiddel, egnede normale rengøringsmidler og rengøringsskraber. Rengøringsskraber og rengøringsmiddel til glaskeramik kan fås hos fagforhandleren eller i byggemarkeder.

Glaskeramikplade

• Rengør glaskeramikpladen efter hvert brug, når den er lun eller kold. Således undgår De, at urenheder brænder fast.
• Kalk- og vandrande, fedtpletter og metallisk skinnende misfarvninger fjernes med normale rengøringsmidler til glaskeramik eller rustfrit stål, f.eks. "Sidol--Edelstahlglanz", "Stahl--Fix", "Toprens" eller "Cillit".

Lette urenheder

• Tør glaskeramikpladen af med en fugtig klud eller evt. med vand tilsat opvaskemiddel. Vask den derefter med en ren klud og gnid den tør.
• Rengør glaskeramikpladen en gang pr. uge med et normalt rengøringsmiddel til glaskeramik eller rustfrit stål.

Fastbrændte urenheder

• Retter, der er kogt over, eller grove og fastbrændte urenheder fjernes med rengøringsskraberen.
• Rengøringsskraberen sættes skråt på glaskeramikpladen. Urenheder fjernes fra glaskeramikpladen ved hjælp af bladet.

OBS.! Når rengøringsskraberen anvendes på den varme kogeflade, er der fare for forbrændinger.

Derefter rengøres den afkølede kogeflade på normal vis.

Hvis kogezonen med smeltede materialer allerede skulle være afkølet, skal den opvarmes før rengøringen.

På grund af anvendelse af stærke rengøringsmidler og skurrende grydebunde slibes dekoren af med tiden, og der opstår mørke pletter.

Disse kan ikke fjernes. De påvirker dog ikke kogefeltets funktionsdygtighed.

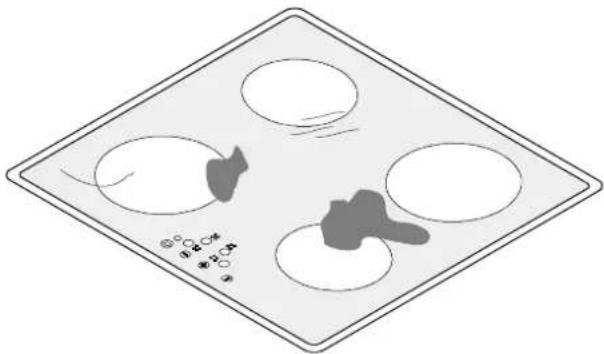

Ridser i glaskeramikfladen

Ridser i glaskeramikfladen, der opstår på grund af kanter på grydebunde, sandkorn eller andre påvirkninger, kan ikke fjernes.

Disse påvirker heller ikke kogefeltets funktionsdygtighed.

Kalkopløsningsmidler, eddike, citron, juice eller andre syreholdige væsker må ikke komme på kogefeltets ramme, da der således opstår matte punkter. Hvis det dog alligevel skulle ske, skal de straks fjernes med en våd klud og gnides tør.

- Kogefeltets ramme skal rengøres med vand og opvaskemiddel.

- Indtørrede urenheder gøres bløde med en våd klud. Derefter tørres de væk, og stederne gnides tørre.

Hvad skal man gøre

Muligvis drejer det sig ved en forstyrrelse kun om en lille fejl, som De selv kan fjerne ved hjælp af de efterfølgende henvisninger.

...hvis kogezonerne ikke fungerer?

Kontrollér at

• sikringen i husets installationer er intakt. Hvis sikringerne tit udløser, bestil en elektroinstallatør.
• apparatet er tændt rigtigt.
• kogezonernes sikkerhedsfrakobling har udløst.
• kontrollamperne på betjeningsfeltet lyser.
• den tilsvarende kogezone er indkoblet.
• kogezonerne er indstillet på det ønskede varmetrin.

...hvis der ikke kan tændes eller slukkes for kogezonerne?

Kontrollér at

• betjeningsfeltet er blokeret.
• der erettidspunkt på længere end 10 sekunder mellem aktiveringen af positionen TÆND/SLUK og indkoblingen af den ønskede kogezone.
• sensorfelterne er dækket til med væske eller delvist eller helt af en fugtig klud.

...hvis indikatoren -- bortset fra -- for restvarme pludselig svigter?

Kontrollér at

• sensorfladen TÆND/SLUK er blevet berørt. ① ved en fejltagelse
• sensorfelterne er dækket til med væske eller delvist eller helt af en fugtig klud.
• sikkerhedsfrakoblingen har udløst.
• strømmen har været afbrudt for en kort tid.

...hvis indikatoren svigter fuldstændigt?

Kontrollér at

• sikringerne er intakte eller er indkoblet.
• der er et generelt strømsvigt.
• alle indstillinger er foretaget korrekte.

...hvis der efter frakobling af kogezonerne ikke vises et - eller for restvarme i displayet?

Kontrollér at

- Kogezonen kan have været tændt et øjeblik og derfor ikke være varm nok. Hvis kogezonen skulle være varm, kontakt kundeservice.

... hvis der ikke kan tændes for en kogezone?

Kontrollér at

- børnesikringen er aktiveret.

... hvis alle indikatorer (inkl. indikatoren H. for restvarme) slukkes i løbet af madlavningen

- Den elektroniske overophedningsbeskyttelse har spærret alle funktioner. Efter afkøling kan kogefeltet tages i brug igen. Hertil skal sikringen i husets installation mindst være koblet fra i 10 sekunder eller skrues ud.

... hvis indikatoren blinker?

Efter længere driftstid med højere varmetrin har den elektroniske styrings overophedningsbeskyttelse udløst en forbigående spærring af den forreste kogezone til venstre. Dette sker for at forebygge skader på den elektroniske styring. Den forreste kogezone til venstre kan først aktiveres igen, når apparatet er kølet så langt ned, at slettes. Kogezonerne til højre og bagved er fortsat funktionsdygtige.

... hvis indikatoren lyser?

Kontrollér at

• sensorfeltet nedækkes helt eller delvist til med væske eller en våd klud og er tilsmudset.
• Rengøring af kogefeltet. Sikringsautomaten kobles fra for en kort tid eller sikringerne skrues ud. Hvis indikatoren F. fortsat lyser, kontakt kundeservice.

... i tilfælde af en fejl

• Sluk for apparatet med hovedafbryderen.
• Sluk for sikringsautomaten eller skru sikringerne ud.

... kogezonen automatisk går ned på trin 7 under madlavningen?

- På grund af for høj temperatur har overophedningssikringen i den elektroniske styring automatisk sat kogetrinnet ned. Du kan gå op på et højere kogetrin igen, så snart kogezonen er kølet af. Hvis De forsøger at vælge et højere kogetrin, og displayet blinker, betyder det: Det er ikke muligt at vælge højere kogetrin nu, fordi komfuret stadig er for varmt.

Afhjælpning af fejl

Reklamationer skal meldes til Deres elektriker eller den pågældende kundeservice.

Vigtigt! Oplys altid apparatets produktnummer (PNC), fabrikationsnummer (F-nr.) og modelbetegnelsen, når kundeservice kontaktes, ved bestilling af reservedele eller tilbehør og tekniske spørgsmål.

Hvis De bestiller kundeservice på grund af betjeningsfejl, er besøget af kundeservice-teknikeren, selvom det er inden for garantitiden, ikke uden omkostninger.

Service

Hos ZANUSSI Hvidevare-Service kan De bestille service, samt købe reservedele.

Benyt venligst nedenstående telefonnummer:

70117400

Det er en forudsætning for garantien, at en reparation ikke er forsøgt foretaget af andre end vor autoriserede serviceorganisation. Se telefonnummer bagerst i brugsanvisningen. Garantien dækker ikke uberettiget tilkald af service.

Købeloven

Nærværende garanti fratager Dem ikke Deres adgang til at gøre et eventuelt ansvar efter købeloven gældende over for den forhandler, hvor apparatet er købt. Henvendelse til os virker samtidig som reklamation over for forhandleren.

Garantiperiode

1 års garanti fra den dokumenterede dato for køb hos Deres forhandler. Gem Deres købsnota.

Garantiens omfang

Når apparatet er købt som fabriksnyt i Danmark, afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i privat husholdning, her i landet.

For Grønland og Færøerne gælder særlige bestemmelser. Såfremt vi skønner det nødvendigt, at apparatet indsendes til værkstedet, sker indsendelse og returnering for vor regning og risiko.

Garantien omfatter ikke

Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning eller opstilling, ændringer i apparatets elektriske/mekaniske dele, fejl i forsyningsnettets elektriske installationer eller defekte sikringer.

Produktansvar

Vort produktansvar er gældende ifølge "Lov om produktansvar". Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved selve det installerede apparat.

Forbehold

Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forbehold:

• At apparatets installation ikke er udført i overensstemmelse med vor installationsanvisning.
• At apparatet er anvendt til andet formål end beskrevet.
• At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som måtte være opstået ved en senere transport, f.eks. ved flytning eller videresalg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Installationsanvisning

Sikkerhedshenvisninger

OBS.! Montering og tilslutning af det nye apparat må kun udføres af en autoriseret fagmand. Iagttag disse henvisninger, da krav på garanti i modsat fald bortfalder.

I tilfælde af indbygning og service skal apparatet adskilles fra nettet. Sikringerne skal kobles fra eller fjernes.

De almindelige retningslinjer for drift af elektroapparater, det lokale elektricitetsværks forskrifter og oplysningerne i denne installationsanvisning skal nøje følges.

Den gennemførte tilslutning efter reglementerne skal bekræftes på sidste side som bevis med hensyn til garantien.

Indbygning i køkkenets bordplade

Den elektriske sikkerhed skal sikres ved hjælp af faglig korrekt indbygning.

Berøringsbeskyttelsen og den elektriske sikkerhed i henhold til VDE-bestemmelserne skal sikres ved hjælp af korrekt indbygning af apparaterne i normrigtige, passende indbygningsskabe. Dette gælder også for apparatets bagvæg. Den må heller ikke være frit tilgængelig ved indbygningsløsninger, der ikke ligger tæt på væggen.

Indbygningsskabe skal opstilles og fastgøres sikkert mod at kippe.

- Notér fabrikationsnummeret (F-nr.), der fremgår af apparatets typeskilt, i formularen for typeskiltet i denne brugsvejledning. Dette nummer skal oplyses i tilfælde af servicebestilling.

Indbygningsmål

Åbningen i arbejdspladsen skal svare til de normale mål. De nødvendige henvisninger fremgår af målskitsen.

Under kogefeltet skal der være et frit mellemrum på mindst 20 mm. Skuffer må ikke monteres under kogefeltet.

Kogefeltets sideafstand skal mindst være på 50 mm, til bagvæggen mindst 55 mm.

Ved dette apparat drejer det sig med hensyn til beskyttelsen mod overophedning af naboflader om et apparat af typen Y (IEC 335-2-6). Dette apparat kan i apparatets indbygningsskab stilles med bagvæggen eller en anden sidevæg mod vilkårligt høje vægge eller møbler og med den anden side mod et andet apparat eller møbel i samme højde som apparatets.

Indbygning

• Arbejdspladen skal skæres ud efter de foreskrevne udskæringsmål. Tolerancemålene må ikke overskrides. Sav præcist på den opmærkede linie. Anbefaling: Opmærk udskæringen med et stålsøm. Forstærk linien med tape for at forhindre, at belægningen ødelægges under skæringen.
• Rengør arbejdspladen i området af udskæringen.
• Ved arbejdsflader med fliser skal fugerne være fyldt fuldstændigt med fugefyldemateriale i området, hvor kogefeltet skal lægges på.
• Derefter fastgøres snapfjedrene med skruer i udskæringen på de markerede positioner. Bøjningen af fjedrene tjener som anslag på arbejdspladen.
• Ved plader af natur-, kunststen eller keramik kan fjedrene limes fast med speciallim (kunstharpiks-, tokomponentlim).
• Kogefeltet lægges i udskæringen oppefra og trykkes fast, indtil fjedrene kommer i indgreb.
• Tætningen skal kontrolleres med hensyn til upåklageligt hold og at der ikke er mellemrum. Anvend ikke ekstra silikonetætningsmasse, da det gør udbygningen vanskelig i tilfælde af service.

• Før tilslutningen skal det kontrolleres, om apparatets nominelle spænding, dvs. den oplyste spænding på typeskiltet, stemmer overens med den forhåndenværende netspænding. Typeskiltet er anbragt på kogedelens nederste beklædning.
• Varmelegemespændingen er på AC230V\~.
• Kogedelens nettil slutning skal udføres således, at der er en indretning, der gør det muligt at adskille maskinen fra elnettet ved hjælp af en flerpolet afbryder med en kontaktafstand på mindst 3 mm, f.eks. LS-kontakter, FI-beskyttelseskontakter eller sikring.
• Som netledning skal der anvendes en ledning af typen H05VV-F eller med højere værdi.
• Nettilslutningsklemmen er i kogedelens bund under afdækningen. Afdækningen kan åbnes med en skruetrækker (ill.).

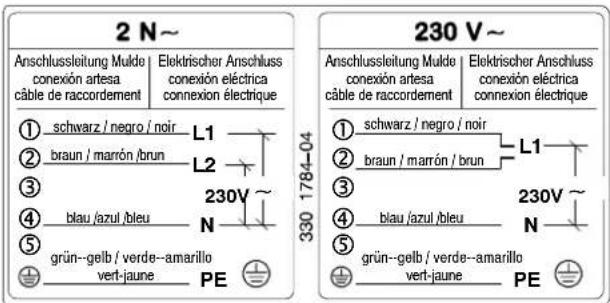

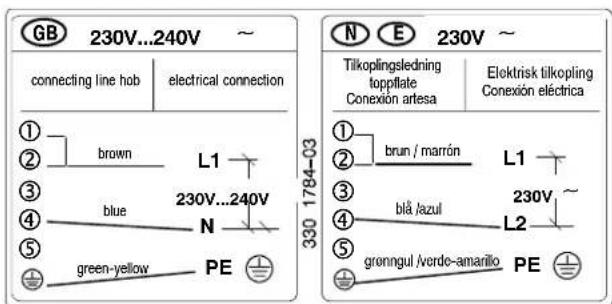

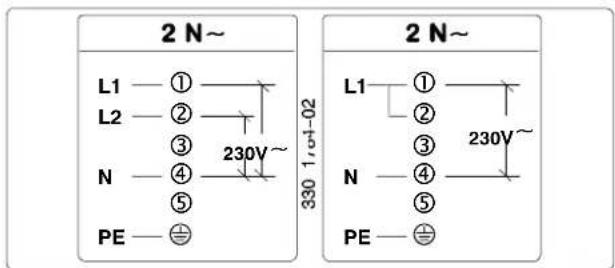

• Tilslutningen skal foretages i henhold til skemaet. Alt efter tilslutningsskema skal tilslutningsbroerne anvendes på tilsvarende måde.
• Beskyttelsesledningen forbindes med klemmen xx. Beskyttelsesledningens åre skal være længere end de strømførende årer.
• Kabeltilslutningerne skal være gennemført efter reglementerne, og klemskruerne skal være fast strammede.
• Derefter skal tilslutningsledningen sikres med trækaflastningsklemmen, og afdækningen lukkes ved hjælp af et fast tryk (skal komme i indgreb).

Før den første indkobling skal evt. forhåndenværende beskyttelsesfolier eller etiketter fjernes fra glaskeramikfladen eller rammen.

Efter tilslutning til strømforsyningen skal alle kogezoner indkobles i maksimalstilling et øjeblik til kontrol af funktionsdygtighed.

Tekniske data

Apparatmål:

Bredde 570 mm.

Dybde 500 mm.

Højde 47 mm.

Volumen 49 l.

Udskæringsmål

Bredde 560 mm.

Dybde 490 mm.

Hjørneradius R5.

Effekt:

Dobbelt kogezone foran til venstre .. 750/2200 W

Kogezone bagved til højre 1800 W

Kogezone foran til højre 1200 W

Samlet tilslutningsværdi max. ..... 6,4 kW

Varmelegemespænding... 230V~50Hz

Bestemmelser, standarder, direktiver

Dette apparat opfylder følgende standarder:

• EN60335-1 og EN60335-2-6 med hensyn til sikkerheden af elektriske apparater til husbehov og lignende formål og
• DIN44546/44547/44548 med hensyn til brugsegenskaberne af elektrokomfurer til husholdningen. EN55014-2/VDE0875 del 14-2, EN55014/VDE0875 del 14/12.93, EN61000-3-2/VDE0838 del 2, EN61000-3-3/VDE0838 del 3 med hensyn til de grundlæggende beskyttelseskrav for elektromagnetisk kompatibilitet (EMC).

Dette apparat opfylder følgende EU-direktiver:

• 73/23/EWG af den 19.02.1973 (lavspændingsdirektiv)
• 89/336/EWG af den 03.05.1989 (EMC-direktiv inklusive direktiv vedrørende ændringer 92/31/EØF).

Typeskilt

Typeskiltet er anbragt på apparatets underside. Efter indbygning er typeskiltet ikke mere tilgængeligt. Derfor skal fabrikationsnummeret (F-nr.) noteres i den pågældende formular.

ZANUSSI

MADE IN GERMANY

TYP: PEE2 019 PNC: 949 590 794 MODELL: ZKT 623 LX

230 V ~

Total max. 6,4 kW

ZANUSSI

MADE IN GERMANY

TYP: PEE2 019 PNC: 949 590 890 MODELL: ZKT 623 LX

230 V ~

Total max. 6,4 kW

ZANUSSI

MADE IN GERMANY

TYP: PEE2 019 PNC: 949 590 802 MODELL: ZKT 623 LN

230 V ~

Total max. 6,4 kW

ZANUSSI

Elektro--Glaskeramikkochfeld ElektricCeramicGlassHob

EncimerasVitroceramicasElectricas ElektriskGlaskeramiskeKogeplade

ElektriskGlaskeramikHäll

Aktivering/avstängning av den variabla kokzonen 9

Aktivering resp. avstängning av den variabla kokzonen ©

- funktionslåset 📁 är aktiverat.

Viktigt! Meddela alltid

produktnummer (PNC),
