BRUKSANVISNING UNI_EFP_02 Uniprodo

VYSOKÝ VÝKON VYTÁPĚNÍ

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Elektrisk eldstad
Modell	UNI_EFP_01	UNI_EFP_02	UNI_EFP_03	UNI_EFP_04
Nominell spänning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	1800
Isolationsklass	I
IP-skyddsklassning	IPXO
Mått [bredd x djup x höjd; mm]	610 x 235 x 680	655 x 245 x 685	620 x 210 x 805	535 x 260 x 810
Vikt [kg]	19	19,95	20,3	22,3
Max rumsstorlek [m2]	18
Temperaturområde [°C]	10-30
Effektnivåer	2 (900 / 1800 W)
Luftflöde [m/s]	0,2
Fjärrkontroll batteri	CR2025 3V (x1)
Timer [min]	30-540 (9 timmar)

Den här produkten är en värmeanordning som efterliknar utseendet på en traditionell eldstad, men som använder elektricitet för att skapa värme och atmosfär för större bekvämlighet, säkerhet och användarvänlighet.

Installation

Omgivningstemperaturen får inte överstiga 40°C och den relativa luftfuktigheten bör vara lägre än 85%. Endast för inomhusbruk - säkerställ god ventilation i rummet där enheten används. Det bör vara minst 50 cm avständ mellan varje sida av enheten och väggen eller andra föremål (förutom bak- och undersidan). Enheten ska alltid användas när den är placerad på en jämn, stabil, ren, brandsäker och torr yta, borta från gardiner, draperier, möbler, högt trafikerade områden. Placera apparaten så att du alltid har tillgång till stickproppen. Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten. När du använder fjärrkontrollen för första gången, ta bort den skyddande plastfliken i batterifacket (se kapitlet om byte av fjärrbatteri).

Installation

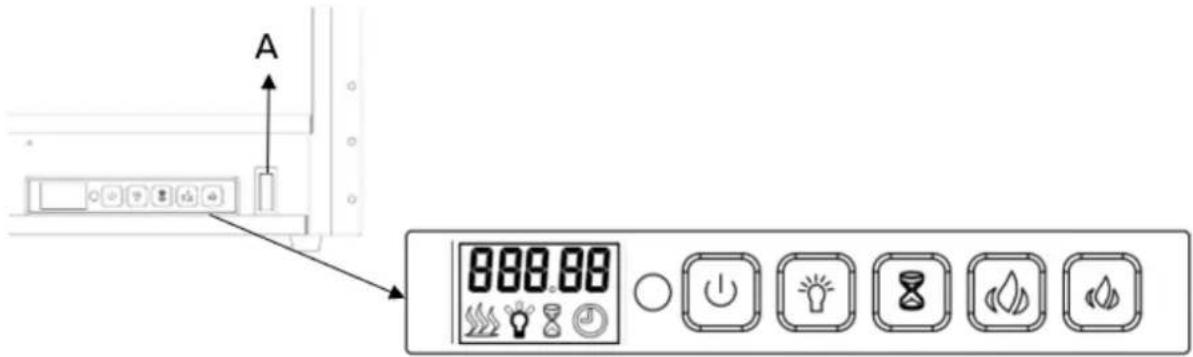

A 888.00

A. Huvudströmbrytare (bakom ett lock)
B. Kontrollpanel:

KNAPP	FUNGERA	HANDLING & INDIKATION
Ström PÅ/AV	PÅ: aktiverar kontrollpanelens funktioner.Slå på lågeffekt.AV: inaktiverar kontrollpanelens funktioner Stäng av lågeffekten.	1. Tryck en gång. Indikatorlampan tänds.Strömmen slås på. Alla funktioner aktiverade.2. Tryck igen, den stängs av.
(Låga) Justering av ljusstyrka	Ljusstyrka kontroll: lågans ljusstyrka.	Tryck på knappen för att välja ljusstyrka. 5 ljusstyrkanivåer kan väljas.
Timer	Timerknapp: kontrollera timerinställningarna för att stänga av eldstaden vid vald tid.Inställningsområde från 30 min till 9 timmar.	1. Tryck en gång. Indikatorlampan tänds.Temperaturen är inställd på 00.2. Tryck igen tills önskad inställning nås.LED-display visar inställning och displayområde: 00-30 min-1h...9h.
Temperaturökning	Temperaturjusteringsknapp:Justering av temperaturhöjning.	1. När den inställda temperaturen överstiger detekteringstemperaturen börjar apparaten värmas upp.2. När detekteringstemperaturen när den inställda temperaturen slutar apparaten att värma.

Temperatursänkning

Temperaturjusteringsknapp: Justering av temperatursänkning.

1. När den inställda temperaturen överstiger detekteringstemperaturen börjar apparaten värmas upp.
2. När detekteringstemperaturen när den inställda temperaturen stannar maskinen.

BARNSLÅS

LOC

Tryck och håll in knappen för ljusstyrkajustering i mer än 6 sekunder för att låsa eller låsa upp knapparna. "LOC" visas och indikerar att knapparna är låsta. När den är låst blinkar "LOC" i 6 sekunder och försvinner sedan, tryck på valfri knapp LOC blinkar igen. Tryck länge på justeringsknappen för ljusstyrka i 6 sekunder för att låsa upp knapparna.

OBS: denna funktion kan endast användas på enheten.

INSTÄLLNING AV SELSIUS/FAHRENHEIT ENHET

Standardtemperaturavläsningen är Celsius. Tryck länge på timerknappen i 3 sekunder för att ändra temperaturavläsningen från Celsius till Fahrenheit.

FJÄRRKONTROLL

Tryck på ON/OFF-knappen (röd) på fjärrkontrollen för att starta lägeffekten. Standardgränssnittet visas enligt följande:

Uppvärmningsikonen kommer att visas och apparaten börjar värma upp när rumstemperaturen är lägre än standardinställningen (10°C), tvärtom visas den inte och värms upp.

Klockikonen kommer att blinka eftersom tiden inte är inställd ännu. Följ stegen i "Timerinställning" för att ställa in tiden.

"H10" som visas på displayen indikerar inställd högeffektuppvärmning till 10 grader. "L10" som visas indikerar inställning av lägeffektuppvärmning till 10 grader.

De 26C som visas ovanför maskinen indikerar 26 grader i rumstemperatur.

VÄRME PÅ/AV

Tryck på knappen + eller - på fjärrkontrollen för att snabbstarta värmeinställningen (även om den är under veckoprogram) enligt följande:

• Tryck på antingen knappen + eller - för att se aktuell temperatur på skärmen.
• Tryck på knappen + eller - för att justera temperaturen efter önskemål. Om den inställda temperaturen är högre än den rumstemperatur som apparaten detekterar, startar uppvärmningen. Uppvärmningen startar inte om den inställda temperaturen är lägre än rumstemperaturen.

Temperaturintervallet inklusive AV (uppvärmning av), från 10°C till 30°C.

HÖG EFFEKT VÄRME

I standardgränssnittet, tryck på MENU-knappen på fjärrkontrollen för att visa H och en blinkande värmeikon enligt följande:

Tryck på OK-knappen för att ställa in temperaturen. Standardtemperaturen är 10°C (50°F). Det visas enligt följande:

Tryck på knappen + eller – för att justera temperaturen. Om den inställda temperaturen är högre än den rumstemperatur som apparaten detekterar, startar uppvärmningen. Uppvärmningen startar inte om den inställda temperaturen är lägre än rumstemperaturen.

LÅG EFFEKT VÄRME

I standardgränssnittet, tryck på MENU-knappen för att visa L och blinkande ikon enligt följande:

Tryck på OK-knappen för att ställa in temperaturen. Standardtemperaturen är 10°C (50°F). Det visas enligt följande:

Tryck på knappen + eller – för att justera temperaturen. Om den inställda temperaturen är högre än den rumstemperatur som apparaten detekterar, startar uppvärmningen. Uppvärmningen startar inte om den inställda temperaturen är lägre än rumstemperaturen.

JUSTERING AV LJUSSTYRKA (FLAMMA).

Justering av ljusstyrkan innebär val av lågans ljusstyrka.

I standardgränssnittet, fortsätt att trycka på MENU-knappen på fjärrkontrollen för att välja ljustyrka tills det visas "bri" och en ikon blinkar, enligt följande:

5 Ijusstyrkanivåer är valbara. Standardinställningen är 3. 5 är den högsta nivån enligt följande:

VANLIG TIMER

I standardgränssnittet, fortsätt att trycka på MENU-knappen på fjärrkontrollen för att välja den vanliga timern, den visade "Hour"-ikonen enligt följande:

Tryck på OK-knappen för att starta den vanliga timerinställningen. Tryck på knappen + eller - för att välja önskad tid.

Tidssekvensen kommer att läsa 00-30 min, 1H, 2H, 3H, 4H, 5H, 6H, 7H, 8H och 9H. Standardinställningen är "00" enligt följande:

I standardgränssnittet, fortsätt att trycka på MENU-knappen på fjärrkontrollen för att välja lägesval, det visas "Mode" enligt följande:

Tryck på "OK"-knappen för att komma till sekundärmenyn. Den sekundära menyn har följande funktioner:

MODE trycker på OK för att visa OPEN som standard. Tryck på knappen + eller - för att välja önskat läge.

a) Öppna

Fortsätt att trycka på "MENU"-knappen på fjärrkontrollen för att välja lägesmenyn. Tryck på OK för att validera, sedan på + eller - för att komma åt funktionen för upptäckt av öppna fönster. Skärmen visar "OPEN" enligt följande:

Tryck på OK-knappen för att bekräfta, sedan på knappen + eller - för att välja PÅ eller AV. Tryck på OK-knappen för att slå på eller stänga av funktionen för upptäckt av öppna fönster.

Efter aktivering av detekteringen av öppet fönster kommer apparaten automatiskt att stänga av värmen när den upptäcker att rumstemperaturen sjunkit mer än 4°C på 10 minuter och bibehåller den sänkta temperaturen i minst 20 minuter.

För att starta om uppvärmningen, justera den inställda temperaturen och tryck sedan på OK-knappen för att bekräfta inställningen. Funktionen för detektering av öppet fönster kommer att vara AV efter återställning av temperaturen.

b) Tidsinställning

Tryck på knappen + eller - på sekundärmenyn för att komma åt tidsinställningen. Det visas "TIME" enligt följande:

Tryck på OK för att bekräfta, sedan på + eller - knappen för att välja en dag, det vill säga "D1" för måndag, "D2" för tisdag, "D3" för onsdag, och så vidare - upp till D7 (söndag).

Tryck på OK för att bekräfta dagen och sedan på knappen + eller - för att ställa in tiden (timme).

Tryck på OK för att bekräfta timmen, sedan på knappen + eller - för att ställa in ytterligare tid (minut).

Tryck på OK för att bekräfta tidsinställningen.

För att lämna inställningen under drift, tryck på MENU-knappen på fjärrkontrollen.

Om en klockikon blinkar permanent indikerar detta att tiden är förskjuten efter ett strömavbrott. Den blinkar eftersom en tid inte har ställts in.

c) C.RROG (veckoprogrammering)

OBS: tiden måste ställas in innan någon programmering.

4 förinställda program finns tillgängliga. Varje program inkluderar en tidsperiod eller flera tidsperioder under vilka den elektriska eldstaden värms upp. Utanför tidsperioderna är den elektriska spisen avstängd.

Tidsperioden för ett program kan överlappa tidsperioden för ett annat.

Programdefinition:

• P1 som program 1:
- Måndag till fredag från 05:15 för 4 timmars högeffektsuppvärmning och lördag till söndag från 06:20 för 4 timmar lägeffektuppvärmning.
• P2 som program 2:
- Måndag till fredag från 17:45 för 4 timmars högeffektsuppvärmning, och lördag till söndag från 16:30 för 4 timmars lågeffektvärme.
• P3 som program 3:
- Lördag till söndag från 08:15 för 4 timmars högeffektsuppvärmning.
• P4 som program 4:
- Lördag till söndag från kl. 16.30: för 4 timmars högeffektsuppvärmning.

På sekundärmenyn trycker du på + eller – knappen för att komma åt veckoprogrammering, det visas "ProG" enligt följande:

Tryck på knappen + eller – för att välja "PÅ" eller "AV", vilket betyder att slå på eller stänga av veckoprogrammet.

ON OFF

Tryck på OK för att bekräfta.

För att lämna inställningen under drift, tryck på MENU.

För att avbryta ett befintligt veckoprogram, välj AV för att stänga av veckoprogrammet.

d) D. manuellt läge (Inställningar för veckoprogrammering)

På sekundärmenyn trycker du på + eller - knappen för att komma åt manuella inställningar, det visas "MANU" enligt följande (för att ändra innehållet i PROG):

Tryck på OK för att bekräfta och tryck sedan på + eller – knappen för att välja dag(ar) för programaktivering eller avaktivering.

Tryck på + eller – för att välja aktiveringsdag först, tryck OK för att bekräfta;

Tryck sedan på + eller – för att välja inaktiveringsdag, tryck på OK för att bekräfta.

Följande exempel för att välja måndag som aktiveringsdag och söndag som inaktiveringsdag:

Tryck på knappen + eller - för att välja värmenivå. "H" för hög effektvärme och "L" för lägeffektvärme. Tryck på OK för att bekräfta.

Tryck på + eller – knapparna för att ställa in önskad temperatur. Tryck på OK för att bekräfta.

Tryck på knappen + eller - för att ställa in timmen för aktiveringstiden. Tryck på OK för att bekräfta.

Tryck på knappen + eller - för att ställa in minuter av aktiveringstiden. Tryck på OK för att bekräfta. Observera att minutinställningen ackumuleras med 5 minuter varje gång.

Tryck på knappen + eller - för att ställa in tidsperiodens längd. Tryck på OK för att bekräfta. Observera att tidsinställningen ackumuleras med 30 minuter varje gång.

Hittills är första tidsperioden av programmet avslutad. Det visas "CON PX" (bekräfta).

OBS: Programmet kan inte köras in nästa dag. Den maximala varaktigheten kan därför inte överstiga midnatt (om starttiden till exempel är 20:30 är den maximala varaktigheten som visas 4 timmar och den verkliga maximala varaktigheten är 3 timmar 30 minuter).

CON

För att fortsätta inställningen för den andra tidsperioden, tryck på OK för att fortsätta. Efter att ha tryckt på OK kommer skärmen att återgå till gränssnittet för val av dag för andra tidsperioden.

F IN 5H

För att avsluta inställningen, tryck på + eller - knappen för att hitta "FINSH", tryck sedan på OK för att avsluta inställningen.

Flera tidsperioder kan användas för en dag. Samma tidsperiod kan användas i flera dagar.

OBS: För inställningar under lägesval (sekundärmeny) kom alltid ihåg att trycka på OK-knappen för att bekräfta inställningen. Maximalt 8 tidsperioder kan användas för ett program.

Efter manuell inställning för veckoprogram, har det aktuella programmet gjort den manuella inställningen kommer att uppdatera standardprograminställningen därefter.

ÄTERSTÄLL FABRIKSINSTÄLLNINGAR

När du ansluter strömkontakten, men inte slår på apparaten (huvudströmbrytaren i läge "O" – slå inte på strömmen), tryck och håll ned temperatursänkningsknappen i 3-6 sekunder, och du kommer att höra en pip-ton. Koppla sedan ur strömkontakten, efter 10 sekunder, slå på igen för att återställa fabriksinställningarna.

TEMPERATURGRÄNSKONTROLL

Denna värmare är utrustad med en temperaturgränskontroll. Skulle värmaren nå en osäker temperatur kommer värmaren automatiskt att stänga av den. Så här återställer du gränskontrollen:

• Dra ur nätsladden från uttaget.
  • Vrid ON/OFF-knappen på kontrollpanelen till OFF. Vänta 5 minuter.
• Inspektera eldstaden för att säkerställa att inga ventiler blockerats eller är igensatta av damm eller ludd. Om de är det, använd en dammsugare för att rengöra ventilområdena.
• Med strömbrytaren i läge OFF ("O") sätter du tillbaka strömkabeln i uttaget.
• Om problemet kvarstår, låt eluttaget och kablarna inspekteras av en fackman.

Underhåll och skötsel

a) Dra ut stickproppen och låt apparaten svalna helt före varje rengöring, justering eller byte av tillbehör, eller om apparaten inte används.
• Vänta tills de roterande elementen stannar.
b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
c) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
d) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
e) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.
f) Använd en mjuk trasa för rengöring.
g) Lämna inte batteriet i apparaten om den under en längre tid inte ska användas.
h) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
i) Rengör inte apparaten med syrahaltiga ämnen, medel för medicinska ändamål, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada apparaten.
j) Metallrengöring

- Buffa med en mjuk trasa, lätt fuktad med en citrusoljebaserad produkt.

- ANVÄND INTE mässingspolish eller hushållsrengöringsmedel eftersom dessa produkter kommer att skada metallbeklädnaden.

k) Rengöring av glas

• Använd ett glasrengöringsmedel av god kvalitet och torka ordentligt med en pappershandduk eller luddfri trasa.
• Använd ALDRIG slipande rengöringsmedel, flytande sprayer eller något rengöringsmedel som kan repa ytan.

I) Ventiler

• Använd en dammsugare eller dammduk för att ta bort damm och smuts från värmaren och ventilerna.
  • Rengör utsidan av eldstaden med en lätt fuktad trasa eller dammduk.

m) Elektriska och rörliga delar

• Fläktmotorerna är fabrikssmorda och behöver inte smörjas.
• Elektriska komponenter är integrerade i eldstaden och kan inte underhållas av konsumenten.

n) Fjärrbyte av batteri

• Dra i fliken på batterifacket i fjärrkontrollen och skjut ut facket.
• Byt ut ett använt batteri mot ett nytt – se upp för korrekt polarisering.
• Skjut in brickan med ett nytt batteri i fjärrkontrollen och den är redo att fortsätta använda.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

Felsökning

Problem	Möjlig orsak	Lösning
1. Eldstad stängs av och kommer inte att slås på.	1. Öppen spis har överhettats och säkerhetsutformning har orsakat termobrytare för att koppla från eller hembrytaren har öppnats.	1. Återställ strömbrytaren genom att stänga av huvudströmmen och vänta på att slå på den igen eller bryta strömbrytaren.
2. Lågan rör sig inte.	1. Lösa ledningar.2. Flammotor defekt.3. Flamstången är på plats	1. Inspektera kablarna för lösa anslutningar.2. Ring en kvalificerad servicetekniker för att byta ut lågmotorn.3. "Flame Rod" på plats på grund av grov transport/hantering av produkten. Det härproblemet kan åtgärdas så enkelt som att ta bort glaset, vända eldstaden upp och ner, ta bort en uppsättning skruvar som håller fast ramplattan och placera flamstången på plats igen.
3 Lågan är inte synlig.	1. Ledningarna är lösa.	1. Koppla bort från strömkällan och inspektera kablarna för lösa anslutningar och reparera eller byt ut vid behov.2. Tryck på lågan till högt.
4 Loggen är inställd och/eller lyser inte.	1. Ledningarna är lösa.	1. Koppla bort från strömkällan och inspektera kablarna för lösa anslutningar och reparera eller byt ut vid behov.
5 Fjärrkontroll fungerar inte.	1.Låg batterikapacitet.2.Inte rikta kontrollen korrekt.3.Defekt fjärrkontroll och/eller sensor.	1. Byt ut batterierna i fjärrkontrollen.2. Rikta kontrollen mot sensorn placerad direkt bakom glasskärmen i mitten av enheten precis ovanför stockarna.3. Byt ut fjärrkontrollen och/eller sensorn.
