MT100MC-80 - Solpanel DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Solpanel
Märke	Dometic
Modell	MT100MC-80
Märkeffekt	100 Wp
Daglig avkastning	440 Wh/dag
Kretsloppsspänning (Voc)	22,04 V
Kortslutningsström (Isc)	4,5 A
Mått (med monteringsfästen)	1410 x 530 x 35 mm
Vikt (utan kablar)	3,5 kg
Antal celler	30
Celltyp	Monokristallin
Normal driftstemperatur (NOCT)	43 °C
Omgivningstemperatur	-40 °C till 85 °C
Omgivande luftfuktighet	≤ 95 %
Certifiering	CE
Garanti	Tillämplig lagstadgad garanti
Underhåll	Rengöring med vatten, använd inte högtryckstvätt
Installation	Montering på tak med limning, utan borrning
Användning	För att ladda 12 V batterier i fordon eller båtar

Vanliga frågor - MT100MC-80 DOMETIC

Hur installerar man solpanelen MT100MC-80?

Installationen görs genom att limma monteringsfästena på fordonstaket, utan borrning. Följ stegen för ytförberedelse, applicering av aktivator och lim, och därefter fastsättning av panelen. Se till att panelen är täckt under installationen för att undvika elektrisk risk.

Vilka säkerhetsanvisningar ska följas?

Panelen genererar likström även när den är frånkopplad. Rör inte spänningsförande terminaler. Täck panelen med ett ogenomskinligt material under installationen. Installationen ska utföras av kvalificerad personal. Undvik kontakt med panelens heta yta (upp till 90 °C).

Hur rengör man solpanelen?

Rengör panelen när den är kall (morgon eller kväll). Använd en trädgårdsslang för att skölja och en mjuk mikrofiberduk för envis smuts. Använd aldrig högtryckstvätt, slipande produkter eller vassa föremål.

Vad göra vid prestandaförsämring?

Kontrollera att det inte finns skuggning, smuts eller överhettning. Kontrollera kablar och anslutningar. Ta vid behov bort säkringen från solcellsregulatorn och kontrollera panelens spänning. Om problemet kvarstår, kontakta en auktoriserad service.

Kan jag ansluta flera solpaneler?

Ja, du kan ansluta flera paneler av samma typ och effekt parallellt via en anslutningsbox. Se till att inte överskrida den maximala effekten för den använda solcellsregulatorn (se specifikationer).

Vilken är den maximalt tillåtna spänningen?

Utspänningen från anslutna paneler får inte överstiga den maximala spänningen som anges för solcellsregulatorn. För MT100MC-80 är kretsloppsspänningen 22,04 V. Se regulatorns manual för gränser.

Hur underhåller man solsystemet?

Kontrollera regelbundet kablar för isoleringsfel, skärskador eller korrosion. Inspektera panelens yta för sprickor. Rengör panelen för att ta bort damm och löv. Kontrollera tätningar.

Vilka tillbehör finns tillgängliga?

Valfria tillbehör finns, som Dometic Touch Display TD 3 (ref. 40 001. 2). Se Dometics katalog för fler kompatibla tillbehör.

Vad är garantin?

Den lagstadgade garantin gäller. Vid defekt, kontakta Dometics kundservice i ditt land eller din återförsäljare. En kopia av fakturan och en beskrivning av felet krävs.

Var hittar man den fullständiga manualen?

Den fullständiga manualen finns som PDF på documents.dometic.com eller via QR-koden i manualen. Du kan också begära en översättning genom att fylla i formuläret på nedladdningssidan.

BRUKSANVISNING MT100MC-80 DOMETIC

SV Solel-system Monterings- och bruksanvisning....1.0

Förklaring av symboler....1.0 Säkerhetsanvisningar....1.2

4 Leveransomfattning....1.4 Tillbehör....1.4 Avsedd användning....1.4 Teknisk beskrivning....1.4 Installera solenergisystemet....1.4 Användning....1.4 Förvaring och skötsel....1.4 Felsökning....1.4 Avfallshantering....1.4 Garanti....1.4 Tekniska data....1.4

1. Observera

Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner ska förvaras tillsammans med produkten.

Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. Aktuell produktinformation finns på documents.dometic.com.

2 Förklaring av symboler

En signalord identifierar säkerhetsmeddelanden och meddelanden om egendomsskada och indikerar även farans allvarlighetsgrad.

FARA!

Anger en farlig situation som, om den inte kan undvikas, leder till döden eller allvarlig personskada.

VARNING!

Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada.

AKTA!

Anger en farlig situation som, om den inte kan undvikas, leder till lindrig eller måttlig personskada.

OBSERVERA!

Varning: Situationer som, om de inte kan undvikas, kan leda till materiell skada.

ANVISNING: Kompletterande information om användning av produkten.

3 Säkerhetsanvisningar

Beakta även säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren och auktoriserade verkstäder.

3.6.1 Allmänna säkerhetsanvisningar

Solpaneler genererar likström och är källor för elektricitet när de exponeras för solljus eller andra ljuskällor. Se till att inte komma i kontakt med andra spänningsförande delar på solpanelen, som t.ex. plintar, eftersom detta kan orsaka brännskador, gnistor och dödliga elchocker antingen om modulen är ansluten eller frånkopplad. Installera inte solenergisystemet när solpanelerna är exponerade för direkt solljus eller andra ljuskällor. Täck över alla solpaneler med ett ogenomskinligt tyg eller material under installationen eller arbete med panelernas ledningar för att förhindra att elektricitet genereras. Solenergisystemet får endast installeras och tas bort av kvalificerad personal. Använd inte solenergisystemet om någon komponent är särskilt skadad. Om apparatens strömkabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, en servicerepresentant eller någon person med motsvarande behörighet. Solenergisystemet får endast repareras av kvalificerad personal. Om man utför reparationer på fel sätt kan man utsättas för avsevärda risker. Om du vill demontera apparaten: - Bortkoppla alla anslutningar. • Säkerställ att alla in- och utgångar är spänningsfria. Använd endast tillbehör som rekommenderas av tillverkaren. Ändra eller anpassa inte komponenterna på något sätt.

VARNING: Risk för personskada

Solpanelerna kan, när de utsätts för direkt solljus, värmas upp till temperaturer på 20 °C. Vidrör inte solpanelernas yta då detta kan orsaka brännskador.

VARNING: Hälsorisk

Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen. Elapparater är inte leksaker: Förvara och använd apparaten utom räckhåll för små barn. Barn måste hållas under uppsikt så att de inte leker med apparaten. Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten.

OBSERVERA: Risk för skada

Kontrollera att det inte är möjligt för andra föremål att orsaka kortslutning vid apparatens kontakter. Säkerställ att negativa och positiva poler aldrig kommer i kontakt med varandra. Gå inte på och luta dig inte emot solpanelerna. Utsätt inte glaset eller baksidan på solpanelerna för belastningar, det kan skada cellerna eller orsaka mikrosprickor. Förvara solenergisystemet på ett säkert ställe före montering och efter demontering. Skydda solpanelerna från att ramla ned eller tippa.

Montera inte apparaten i områden där det finns risk för gas- eller dammsprängning.

VARNING! Risk för personskada

Om du installerar solenergisystemet på ett tak:

• 1. Utför inget installations- eller monteringsarbete i starka vindar. 2. Skydda dig själv och andra personer mot fall. 3. Se till att inga föremål kan falla ned. 4. Skydda arbetsområdet så att inga andra personer kan skadas.

OBSERVERA! Risk för personskada

Felaktigt monterade solpaneler kan lossna och falla ned. Använd inte silikon eller något annat lim än det som medföljer eller rekommenderas för att säkerställa en optimal vidhäftning.

Installationen får endast utföras av kvalificerad personal och måste göras enligt nationella föreskrifter. Icke fackmässiga anslutningsarbeten kan medföra allvarliga risker. Vid alla arbeten på den elektriska installationen: se till att det finns en annan person i närheten som kan ingripa vid eventuellt nödfall. Beakta de nödvändiga kabelareorna. Dra kablarna så att de inte kan skadas av dörrar eller motorhuven. Lösa kablar kan orsaka personskador med dödlig utgång.

OBSERVERA! Risk för personskada

Överskrid inte solladdarens märkdata för ström och spänning. Installera endast solpaneler som inte överskrider solladdarens maximala märkeffekt. Om ditt solenergisystem överskrider dessa märkdata, kontakta din återförsäljare för information om en lämplig solladdare. Använd tomma rör eller kabelkanaler om kablarna dras genom plåtväggar eller andra väggar med vassa kanter. Böj inte nätanslutningskabeln och PC-likströmskabeln i samma kabelkanal (tomt rör). Böj inte kabeln löst eller vikt. Fäst kablarna så att de sitter säkert. Dra inte i kablarna.

Ta inte tag i avskalade ledningar med händerna.

VARNING! Risk för personskada

Kontrollera innan färden börjar och därefter med jämna mellanrum under färden att solpanelerna sitter fast ordentligt på taket. En felaktigt monterad solpanel kan falla ned under färden och orsaka olyckor för andra trafikanter.

AKTA! Explosionsrisk

Använd inte apparaten under dessa förhållanden:

• i närheten av aggressiva ångor
• i närheten av brännbara material • i explosionsfarliga omgivningar

OBSERVERA! Risk för skada

Undvik kraftiga stötar och vibrationer under körning.

Del Bes9riv i ! MC ! 8

K Monterings- och bruksanvisning Gendast digitall 1

K) nabbguide fYr installation och anvWndning 1

K Monterings- och bruksanvisning fYr solladdare 1

E CDS Power 'i eA M% 130 5D) (M% 210 5D)

Blac9'i eA	M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
PowerOlac9li eA	M% 75 M5-30L) lim) hort(M% 100 M5-30L(M% 130 M5-30L(M%) 150 M5-30L(M% 200 M5-30L

EE CDS Power 'i eA M% 260-2 5D) (M% 420-2 5D)

Blac9'i eA	M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
PowerOlac9li eA	M% 150-2 M5-30L) lim) hort(M% 200-2 M5-30L(M% 260-2 M5-30L(M% 300-2 M5-30L(M% 400-2 M5-30L

5 Tillbehör

Tillgängliga som tillbehör ingår inte i leveransen!

Betec9 i ! Art6 r
Dometic %ouch Displa' %D 3. 40 001. 2

6 Avsedd användning

Solenergisystemet är avsett att omvandla solljus till likström (DC) som laddar de uppladdningsbara 12 V-batterierna i fordon eller båtar eller för att förse dem med frispänning för kraftgenerering. Batteriet kan dessutom användas som en stabil elförsörjning som förser likströmsdrivna apparater som är anslutna till batteriet.

Solenergisystemet är avsett för:

• Installation i husvagnar och husbilar • Stationär eller mobil användning • Extrema driftförhållanden (olika resor) • Vindhastigheter upp till 7 km/h

Solenergisystemet är inte avsett för:

• Nätanslutning
• Bärbara applikationer

Den totala effekten från de anslutna solpanelerna får inte överstiga specificerad maxeffekt på solladdaren.

Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.

Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder.

Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:

• Felaktig installation (montering eller anslutning), inklusive för hög spänning
• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren

Användning för andra ändamål än de som beskrivs i denna bruksanvisning

Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.

Monteringsstödet för sidotak limmas mot fordonet, man behöver inte borra några hål. Solpanelerna skruvas fast på sidotakets monteringsstöd och kan tas ut.

Kablarna till insidan dras genom en trycksäker vattentät takledning.

Solenergisystemet kan byggas ut med fler solpaneler med samma effekt. De enskilda solpanelerna kan anslutas till varandra via en fördelardosa. Solladdaren är ansluten mellan solpanelerna och fordonsbatterierna för att garantera att korrekt laddningsström kommer till batterierna och för att skydda batterierna mot överspänning och urladdning.

Installera solenergisystemet

Täck över alla solpaneler med ett ogenomskinligt material under installationen för att förhindra att elektricitet genereras.

Kontrollera att fördelningsdosan och takledningen är korrekt tätade och att takledningen är limmad tätt mot taket så att ingen fukt kan tränga in i fördelningsdosan eller genom taket.

8.6.1 Plats för installation

Beakta följande vid val av monteringsställe:

• Monteringsytan måste vara plan och tillräckligt stabil för att hålla solpanelen. •) Kontrollera att monteringsytan är tillverkad av material som tål de höga temperaturerna som solpanelen framkallar. • ) Kontrollera att det finns tillräckligt med plats på monteringsytan. •) Kontrollera att det finns tillräckligt med plats för att komma åt solpanelerna och andra fasta komponenter för framtida underhåll. •) Se till att inte blockera befintliga ventilationsöppningar på fordonet. •) Kontrollera att inga befintliga ventilationsöppningar på fordonet och att den bakre ventilationen på solpanelerna inte blockeras. • Skugga kan reducera solenergisystemets effekt. ) Kontrollera att fasta komponenter (som t.ex. luftkonditioneringar eller satellitantenner) inte kastar skuggor på solpanelerna.
• Välj en plats med direkt solljus för optimal effekt.
• Placera flera solpaneler så nära varandra som möjligt.
• Limma inte fast solpanelerna eller takkanalerna på gummerade material (t.ex. 'tterväggen), eftersom inte limmets vidhäftning kan garanteras i detta fall.
• Limma inte fast monteringsstöden eller takkanalerna på gummerade material (t.ex. 'tterväggen), eftersom limmets vidhäftning då inte kan garanteras.

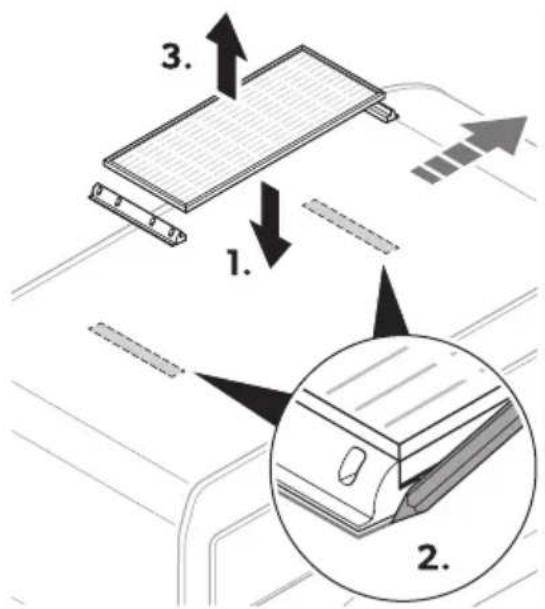

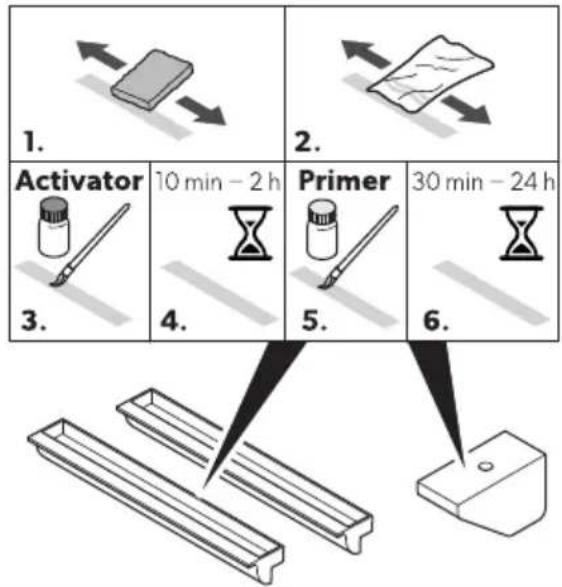

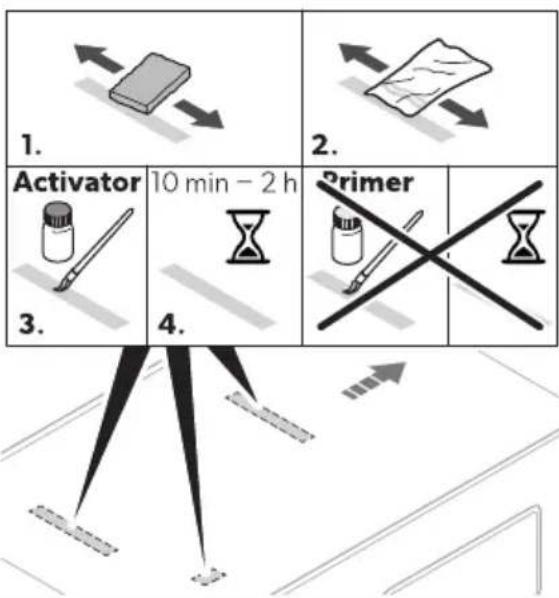

8.6.2 Förberedelse i installationen

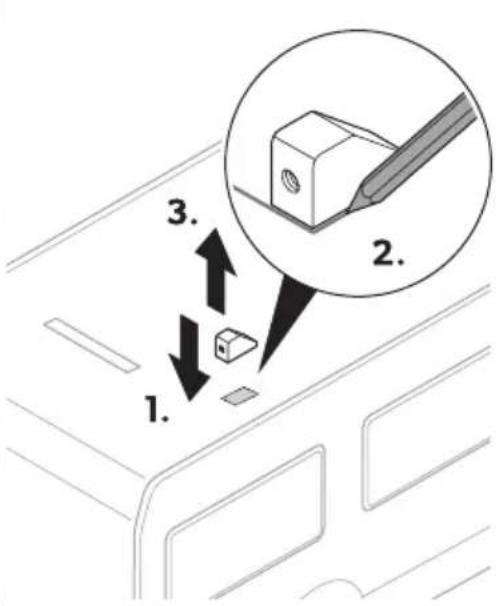

1. Markera fästena.

□

.) Slipa fästena på fordonet med slipduk. □

.. Rengör fästena på fordonet. 4. Applicera aktivatorn på fästena och låt torka i 10 minuter. /.) Slipa fästena på sidotakets monteringsstöd och takkanalen med slipduk.

□

O. Fäst först tornet på sidotakets monteringsstöd och takkanalen. 2. Applicera aktivatorn på fästtornet och låt torka i 10 minuter till 4 timmar. 3. Applicera primern på fästtornet och låt torka i 10 minuter till 4 timmar. 4. Avisolera kabeländarna enligt följande beskrivning:

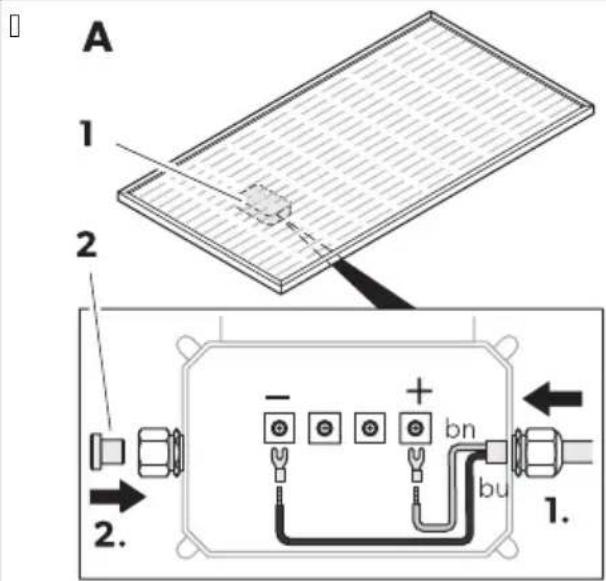

Observera följande anvisningar vid anslutning av solpanelen:

• Sätt den oanvända kabelutgången på fördelningsdosan 611 med en blindplugg 621. • Använd bara de yttre plintarna på fördelningsdosan. • Anslut bara solpaneler av samma typ och effekt. • Anslut två solpaneler till fördelningsdosan närmast takledningen.

Anslut solpanelen så här:

Anslut utomhuskabeln till fördelningsdosan.

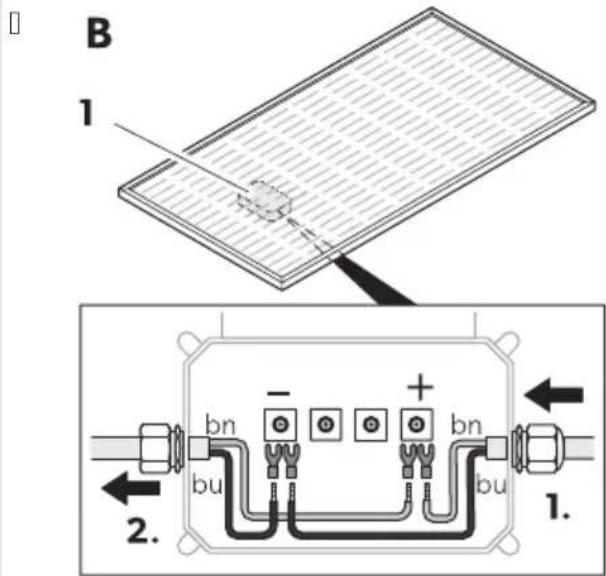

Anslut flera solpaneler parallellt:

• Anslut de positiva polerna med varandra.
• Anslut de negativa polerna med varandra.

864 Montera solenergisystemet

VARNING! Risk för personskada

Använd ett passande lim (till exempel SikaFlex-221). Använd inte silikon. Lämna inte fordonet förrän limmet har torkat helt för att säkerställa att komponenterna sitter fast ordentligt på fordonets tak. Observera tillverkarens instruktioner om limmets härdningstid.

OBSERVERA! Risk för skada

Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller fräsning.

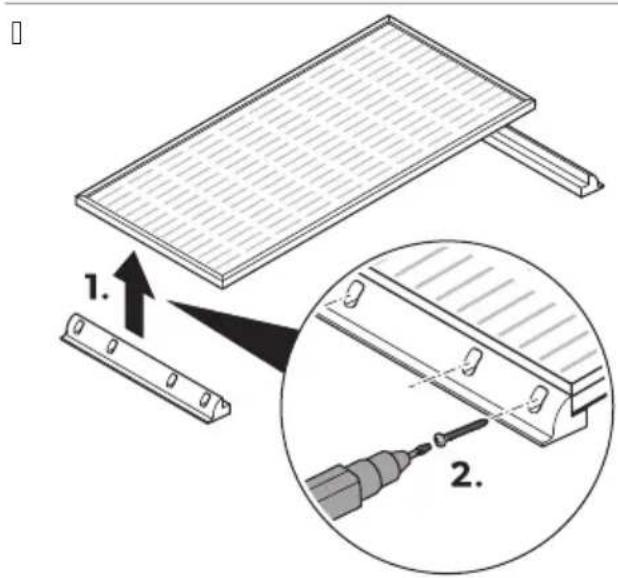

1.) Skruva fast sidotakets monteringsstöd på solpanelen.

1. Dra åt sidotakets monteringsstöd lätt mot fönstret för att säkerställa att solpanelen sitter fast ordentligt.

OBSERVERA! Risk för skada

Dra inte för hårt på solpanelens yta. Dra inte på mitten av solpanelen.

Fäst solpanelen försiktigt med lätta vikter eller tejp tills limmet har härdat helt för att säkerställa att solpanelen sitter stadigt på fordonets yta.

ANVISNING: Observera tillverkarens instruktioner om limmets härdningstid.

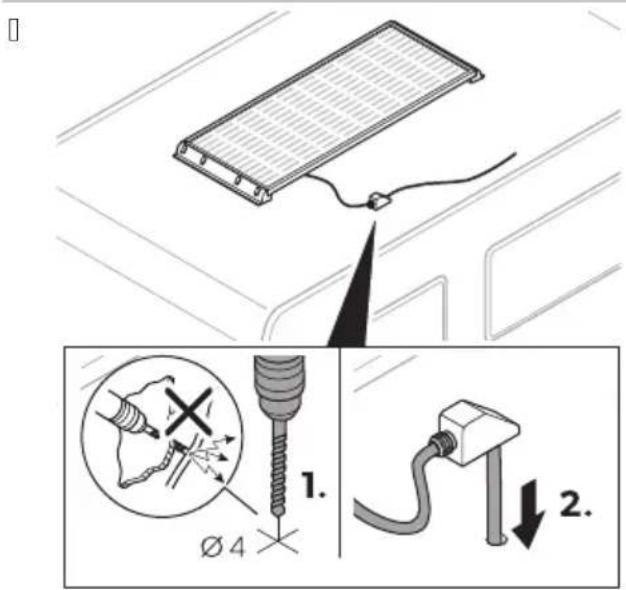

1. Dra anslutningskabeln från kabelförskruvningen genom takledningen, bild ∅ sida 140 (2).
2. Fäst fast kabelförskruvningen på takledningen, bild ∅ sida 140 (3). Observera vilken kabellängd som krävs för att dra och ansluta kabeln.
3. Borra ett hål i fordonets yta för anslutningskabeln (bild ∅ sida 140 (1)).

ANVISNING: Montera takkanalen i fordonets färdriktning för att undvika att vind och regn belastar kabelförskruvningen.

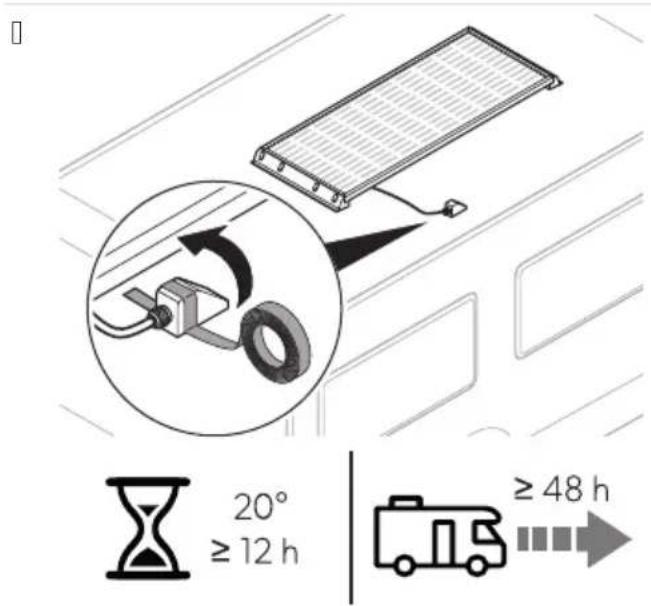

1. Fäst fast takkanalen försiktigt med tejp tills limmet har härdat helt för att säkerställa att takkanalen sitter stadigt på fordonets yta.

ANVISNING: Observera tillverkarens instruktioner om limmets härdningstid.

ANVISNING

Kabellängden bör vara så kort som möjligt.

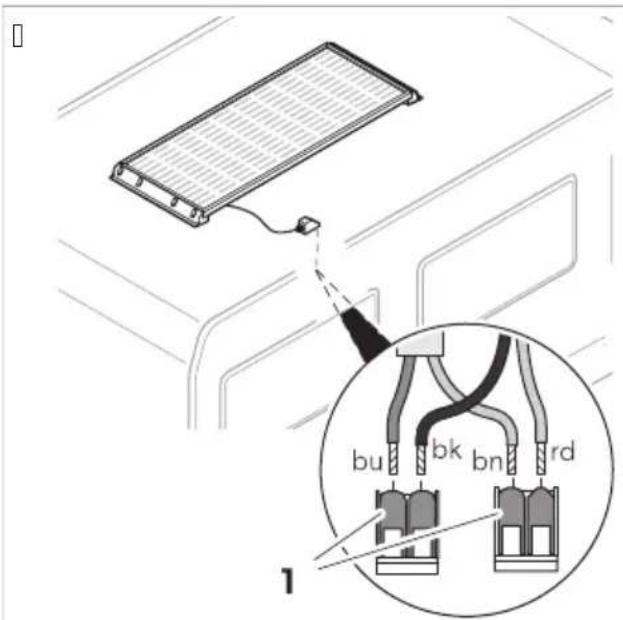

Anslut utomhuskabeln till inomhuskabeln vid en lämplig punkt med 6 * GO-kontakten.

bk svart

rd röd

bn brun

bu blå

866 A slösta solladdare

Det finns information om installationen av solladdaren i den bifogade monterings- och bruksanvisningen eller online via qr.dometic.com/Nbfj'wD

VARNING

Observera även instruktionerna och säkerhetsåtgärderna för alla andra komponenter som används till solenergisystemet.

9A vC 8 i!

Mängden elektricitet som genereras påverkas av följande förutsättningar:

• Molnigt väder • ) Väderberoende solstrålning
• Variationer beroende på solens infallsvinkel • ) Skuggor eller smuts på solenergisystemet

) Solenergisystemets kapacitet minskar ju mer solpanelerna hettas upp. ) Säkerställ en tillräcklig ventilation för att undvika överdriven solstrålning.

10 Re ! Dri ! och s9Dtsel

) Skadade glas på solpanelerna kan orsaka elektriska stötar eller bränder. Dessa paneler kan inte repareras och bör tas ut omedelbart. Kontakta en auktoriserad servicerepresentant.

AKTA2 Ris9 fDr perso s9a8a

Bqt solpanelerna svalna innan de rengYrs fYr att undvika brWnnskador eller skador pq solpanelerna p.g.a. plYtsliga temperaturskillnader. FengYr solpanelerna tidigt pq morgonen eller sent pq eLermiddagen eller molniga dagar nWr det Wr lite solljus och solpanelerna Wr svalare.

, BSERVERA2 Ris9 fDr s9a8a

FengYr inte solpanelerna med en hYgtr' ckstvWtt.

* nvWnd inga vassa eller hqrda fYremql( starka rengYringsmedel eller aggressiva kemiska rengYringsmedel vid rengYringen.

Lontrollera regelbundet spWnningsfYrande kablar avseende skadad isolering( brott( skador frqn gnagare( vWderfYrvittring och att alla anslutningar Wr qtsittande och korrosionsfria. Lontrollera regelbundet att solpanelernas 'tor inte Wr spruckna eller att komponenter Wr defekta eller saknas. : Yr ma-imal eDekt ska solpanelerna vara fria frqn smuts och skuggor( t.e-. damm och IYv.) pola av solpanelerna med en vattenslang. %a fYrsiktigt bort hqrt sittande smuts med en mjuk mikro8bertrasa eller svamp. Lontrollera regelbundet att takkanalens tWtning Wr oskadad.

11 FelsD9 i !

Fel MD:li! orsa9 'Ds i !
) olenergis' stemet funkbar inte Gingen uteffektl.	: el pq isolering( brott eller IYsa anslutningar pq spWningsfYrande kablar.	> Lontrollera de spWningsfYrande kablarna avseende isoleringsfel( brott eller IYsa anslutningar.> Dra ut sWkringen pq solladdaren och kontrollera solpanelens spWning 3Co51 pq solladdaren.> Om du inte kan hitta nagot fel( kontakta en auktoriserad servicerepre-sentant.
	: elaktig solladdare.	B't ut solladdaren.

SV....

Fel MD:li! orsa9 'Ds i !
) olenergis' stemet funkbar inte korrekt Clog uteffektl.	: Yremql eller smuts blockerar solljuset. Lontrollera om det 8nns blockerande fYremql och sWkerstWll att solpanelerna inte Wr i skugga.> : l'tta fordonet till en IWmpligare plats.> %a bort alla former av smuts.
	) olpanelerna Wr Yverhettade. Bqt solpanelerna svalna.> : l'tta fordonet till en IWmpligare plats> ) WkerstWll att det 8nns tillrWcklig luft-cirkulation runt om solpanelerna.
	: el pq en solpanel i gruppen. Dra ut sWkringen pq solladdarenoch kontrollera solpanelens spWning 3Co51 pq solladdaren.> Lontrollera om det 8nns mikrosprickor pq solpanelerna.> Lontrollera solpanelerna avseende delaminering.> Cid behov( b't ut solpanelen.

12 Kasseri !

s tervinning av fYrpackningsmaterial: BWmna om mYjligt fYrpackningsmaterialet till qtervinning.

AWr produkten slutgiltigt tas ur bruk: informera dig om gWllande bestWmmelser hos nWrmaste qtervinningscentral eller hos qterfYrsWljaren. 7rodukten kan kasseras utan avgil.

Om produkten innehøller icke-utb' tbara batterier( laddningsbara batterier eller ljuskWllor behYver du inte avlwgsna dem fYre kassering.

13 1 ara ti

Den lagstadgade garantitiden gWller. Lontakta tillverkarens 8lial i ditt land Gse dometic.comNdealerl eller din qterfYrsWljare om produkten Wr defekt.

: Yr reparations- och garantibehandling skickar du med fYljande dokument nWr du returnerar produkten:

En kopia på fakturan med inköpsdatum

En reklamationsbeskrivning eller felbeskrivning

Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.

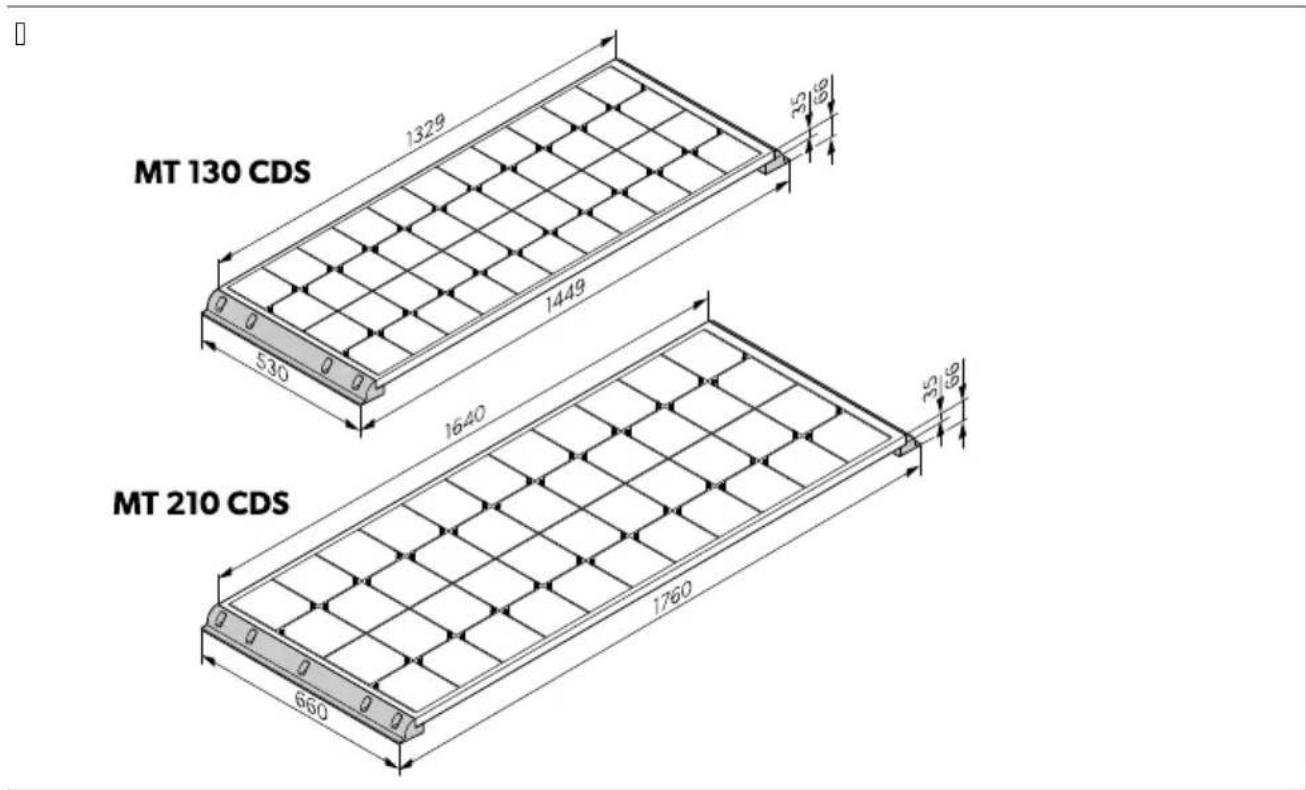

14 Tekniska data

1461 CDS Power 'i e

Sole er! isystem

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Aominell effekt 66 pl 1.0 00 10 4 0
Daglig effekt 66 hNdagl /20 1140 4 0 1340
Mqtt 6B S D S T I 3med sidotakfWstenl	1444°S /. 0°S 00 mm	- M% 1.0 5D) 1200°S 000°S 00 mm	- M% 10 5D)
	bild.∅ sida®1/1
) olpanel M%) M 1.0 5D) - M%) M 1.0 5D) M%) M 10 5D) - M%) M 10 5D)
) olladdare ) 5..0 ) 5430
Cikt Cutan kablarl	11(1 kg)	1(1 kg) 1/(4 kg)	.0(. kg)
BesiktningNcertifiering	CE

Solpa el

	MT SM 130 CDS	MT SM 210 CDS
Aominell effekt 66 pl	1.0	10
Daglig effekt 66 hNdagl	/20	40
,ffekttolerans	U 10 V

SV....

	MT SM 130 CDS MT SM 210 CDS
LortslutningsstrYm €Iscl /(0 * 3(4 *
CilospWning [Co5] 4(4 C 4(4 C
*ntal celler 44 44
5ellt' p Monokristallin
Aominell arbetstemperatur fYr cellen CAO5%	43 °5'U K. °5
Omgivningstemperatur K	40°Q 3/ °5
Buftfuktighet omgivning ≤ 3/ V
Matt 3B S D S T I 1. 4PS /. 0PS . / mm 1040°S 000°S . / mm
Cikt 3(/ kg 1 (/ kg
BesiktningNcertifiering	CE

Specifikationerna har framställts under standardiserade förutsättningar 3) %5: ) trålning 1000 6 NmH( paneltemperatur / °5 * M 1(/).

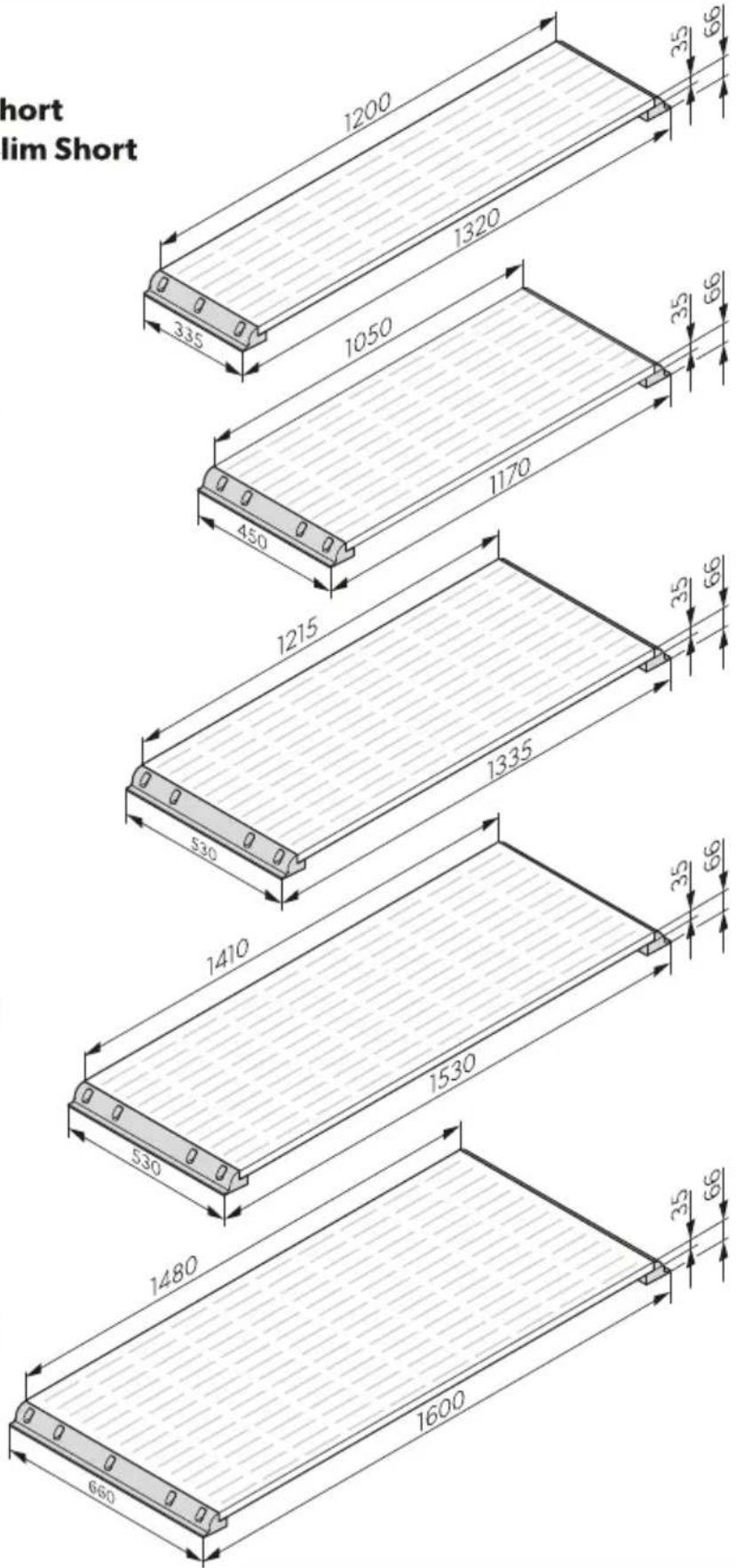

1462 Blac9 'i e

□

MT 75 MC Slim Short MT 75 MC-80K Slim Short MT 80 MC MT 100 MC-80K MT 110 MC MT 130 MC-80K MT 140 MC MT 140 MC-80K MT 170 MC MT 200 MC-80K

SV....

Sole er! isystem

	MT 75 MC Slim Short MT 150-2 MCSlim Short		MT 80 MC MT 160-2 MC
Aominell effekt €6 pl 2/	1/0 30 100
Daglig effekt €6 hNdagl .	00 000 . 0 040
Mqtt GB S D S T I €med sidotakfWstenl	1. 0°S . . /°S 00 mm	- M% 2/ M5 ) lim	1120PS 4/0°S 00 mm	- M% 30 M5
	bild.RD sida21/.
) olpanel M%) M 2/	M5 ) lim ) hort	- M%) M 2/ M5 ) lim ) hort	M%) M 30 M5 - M%) M 30 M5
) olladdare ) 5..0 ) 5..0
Cikt Cutan kablarl	2(3 kg	1/ kg	3(/ kg	10(4 kg
BesiktningNcertifiering	CE
	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
Aominell effekt €6 pl	110	0	140	30
Daglig effekt €6 hNdagl 440 330 /00		11 0
Mqtt GB S D S T I €med sidotakfWstenl	1. . /°S /. 0°S 00 mm	- M% 110 M5	1/. 0°S /. 0°S 00 mm	- M% 140 M5
	bild.RD sida21/.
) olpanel	M%) M 110 M5	- M%) M 110 M5	M%) M 140 M5	- M%) M 140 M5
) olladdare ) 5..0 ) 5..0
Cikt Cutan kablarl	10( kg	14(4 kg	11(0 kg	(2 kg
BesiktningNcertifiering	CE
	MT 170 MC		MT 340-2 MC
Aominell effekt €6 pl	120		. 40
Daglig effekt €6 hNdagl	030		1. 00
Mqtt GB S D S T I €med sidotakfWstenl	1000°S 000°S 00 mm		- M% 120 M5
	bild.RD sida21/.
) olpanel	M%) M 120 M5		- M%) M 120 M5
) olladdare	) 5430
Cikt Cutan kablarl	14(1 kg		2(2 kg
BesiktningNcertifiering	CE

Solpa el

	MT SM 75 MC Slim Short	MT SM 80 MC MT	MT SM 110 MC MT	MT SM 140 MC MT SM 170 MC
Aominell effekt €6 pl	2/30 110 140 120
Daglig effekt €6 hN dagl	.00.0440 /00 030
,ffekttolerans U 10 V
LortslutningsstrYm €Iscl	4(.2*	4(2*	0(0*	2//*	10(. *
CilospWning €Co5I	1(0 C	1(0 C	1(0 C	4(3 C	(. C
*ntal celler 2	2 2 2	2
5ellt' p	Monokristallin
Aominell ar-betstemperatur fYr cellen AO5%I	43 °5PUK. °5
Omgivningstem- peratur	K 40°Q 3/°5
Buftfuktighet om-givning	≤3/V
MqttB S D S T I	1 00°S ./PS./mm	10/0°S 4/0°S./mm	1 1/°S/.0°S./mm	1 1/°S/.0°S./mm	1430°S 000°S./mm
Cikt	/(4 kg)	0(kg)	2(0 kg)	4 kg	11(kg)
BesiktningNcertifi-ering	CE

Specifikationerna har framställts under standardiserade förutsättningar 6) %5: ) trålning 1000 6 NmH( paneltemperatur / °5 * M 1(/l.

1463 PowerOlac9li e

Sole! isystem

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
Aominell effekt 36 pl 2/	1/0	100	00
Daglig effekt 36 hNda'l	..0	000	440	330
Mqtt CB S D S T I Gmed sidotakfwstenl	1. 0°S .. /°S 00 mm	- M% 2/ M5) lim ) hort	1120°S 4/0°S 00 mm	- M% 30 M5
	bild.∅ sida'1/.
) olpanel	M%) M 2/ M5) lim ) hort	- M%) M 2/ M5) lim ) hort	M%) M 100 M5 - M%) M 100 M5
) olladdare	) 5..0		) 5..0
Cikt ðutan kablarl	2(3 kg)	1/ kg	3(/ kg)	10(4 kg)

SV....

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
BesiktningNcertifiering	CE
	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
Aominell effekt €6 pl 1.0	00 1/0 . 00
Daglig effekt €6 hNdagl /2	1144 000 1. 0
Mqtt €B S D S T I €med sidotakfWstenl	1. . /°S /. 0°S 00 mm	- M% 1. 0 M5	1/. 0°S /. 0°S 00 mm - M% 1/0 M5
	bild.∅ sida 3 1/.
) olpanel M%) M 1. 0 M5	- M%) M 1. 0 M5 M%)	M 1/0 M5 - M%) M 1/0 M5
) olladdare ) 5.. 0 ) 5.. 0
Cikt Cutan kablarl	10( kg	14(4 kg	11(0 kg (2 kg
BesiktningNcertifiering	CE
	MT 200 MC-80K		MT 400-2 MC-80K
Aominell effekt €6 pl	00		400
Daglig effekt €6 hNdagl	330		1200
Mqtt €B S D S T I €med sidotakfWstenl	1000°S 000°S 00 mm		- M% 00 M5
	bild.∅ sida 3 1/.
) olpanel	M%) M 120 M5		- M%) M 120 M5
) olladdare	) 5430
Cikt Cutan kablarl	14(1 kg		2(2 kg
BesiktningNcertifiering	CE

Specifikationerna har framställts under standardiserade förutsättningar 3) %5: ) trålning 1000 6 NmH( paneltemperatur / °5 * M 1(/l.

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aominell effekt 66 pl	2/100	1.0	1/0 00
Daglig effekt 66 hN dagl	..0	440	/2	000	330
,ffekttolerans		U 10 V
LortslutningsstrYm [Iscl]	./*	4*	/(2*	0(0*	3(3*
CilospWning [Co5I]	0(40 C)	2(04 C)	2(4/C)	2(04 C)	2(4/C)
*ntal celler	30	30	30	30	30
5ellt' p	Monokristallin
Aominell ar-betstemperatur fYr cellen $AO5%I		43 °5PUK. °5
Omgivningstem-peratur		K 40°Q 3/ °5
Buftfuktighet om-givning	≤3/V
Mqtt GB S D S T I 1	00°S.. /PS . / mm	10/0PS4/0°S . / mm	1 1/PS /. 0PS. / mm	1410°S/. 0PS. / mm	1430°SOOOPS . / mm
Cikt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg)
BesiktningNcertifi-ering	CE

1464 Solla88are

Det finns detaljerad information om solladdarens tekniska data i den bifogade monterings- och bruksanvisningen eller online via qr.dometic.comNbe. c-d.

Nors9

1 Ciktige merknader....1/3
