MT100MC-80 - Solcellepanel DOMETIC - Gratis bruksanvisning og manual

Produkttype	Solcellepanel
Merke	Dometic
Modell	MT100MC-80
Nominell effekt	100 Wc
Daglig utbytte	440 Wh/dag
Åpen kretsspenning (Voc)	22,04 V
Kortslutningsstrøm (Isc)	4,5 A
Dimensjoner (med monteringsbraketter)	1410 x 530 x 35 mm
Vekt (uten kabler)	3,5 kg
Antall celler	30
Celletype	Monokrystallinsk
Normal driftstemperatur (NOCT)	43 °C
Omgivelsestemperatur	-40 °C til 85 °C
Luftfuktighet	≤ 95 %
Sertifisering	CE
Garanti	Gjeldende lovbestemt garanti
Vedlikehold	Rengjøring med vann, ikke bruk høytrykksspyler
Montering	Takmontering ved liming, uten boring
Bruk	For lading av 12 V batterier i kjøretøy eller båter

Ofte stilte spørsmål - MT100MC-80 DOMETIC

Hvordan installere solcellepanelet MT100MC-80?

Installasjonen gjøres ved å lime monteringsbrakettene på kjøretøyets tak, uten boring. Følg trinnene for overflateforberedelse, påføring av aktivator og lim, og deretter festing av panelet. Sørg for at panelet er dekket under installasjonen for å unngå elektrisk fare.

Hvilke sikkerhetsinstruksjoner må følges?

Panelet genererer likestrøm selv når det er frakoblet. Ikke berør spenningsførende terminaler. Dekk panelet med et ugjennomsiktig materiale under installasjonen. Installasjonen må utføres av kvalifisert personell. Unngå kontakt med den varme overflaten på panelet (opptil 90 °C).

Hvordan rengjøre solcellepanelet?

Rengjør panelet når det er kaldt (morgen eller kveld). Bruk en hageslange til å skylle, og en myk mikrofiberklut for gjenstridig smuss. Bruk aldri høytrykksspyler, slipende rengjøringsmidler eller skarpe gjenstander.

Hva gjør jeg ved redusert ytelse?

Kontroller at det ikke er skygge, smuss eller overoppheting. Sjekk kabler og koblinger. Om nødvendig, fjern sikringen til solarladeren og kontroller spenningen på panelet. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

Kan jeg koble til flere solcellepaneler?

Ja, du kan koble flere paneler av samme type og effekt parallelt via en koblingsboks. Pass på at du ikke overskrider maksimal effekt for solarladeren som brukes (se spesifikasjoner).

Hva er maksimal tillatt spenning?

Utgangsspenningen til tilkoblede paneler må ikke overstige den maksimale spenningen spesifisert for solarladeren. For MT100MC-80 er åpen kretsspenning 22,04 V. Se laderens håndbok for grensene.

Hvordan vedlikeholde solcelleanlegget?

Kontroller kabler regelmessig for isolasjonsfeil, kutt eller korrosjon. Inspiser panelets overflate for sprekker. Rengjør panelet for å fjerne støv og løv. Sjekk tetningsfuger.

Hvilke tilbehør er tilgjengelig?

Valgfritt tilbehør er tilgjengelig, som Dometic Touch Display TD 3 (ref. 40 001.2). Se Dometic-katalogen for mer kompatibelt tilbehør.

Hva er garantien?

Lovbestemt garanti gjelder. Ved feil, kontakt Dometics kundeservice i ditt land eller din forhandler. En kopi av fakturaen og en beskrivelse av feilen er nødvendig.

Hvor finner jeg komplett bruksanvisning?

Komplett bruksanvisning er tilgjengelig som PDF på documents.dometic.com eller via QR-koden i håndboken. Du kan også be om oversettelse ved å fylle ut skjemaet på nedlastingssiden.

BRUKSANVISNING MT100MC-80 DOMETIC

Solcellepanel Monterings- og bruksanvisning.... 1/3

Copyright

1 Viktige henvisninger

Unngå kraftige rystelser og vibrasjoner under kjøring.

4 Leveringsomfang

Solcellesystemet er egnet til:

• Montering i campingvogner og autocampere • Stasjonær eller mobil bruk • Ekstreme driftsbetingelser (ekspedisjonsbruk) • Vindhastigheter opp til / km/t

Solcellesystemet er ikke egnet til:

• Bærbare anvendelser

BEMERK: Monter takkanalen i kjøretøyets kjøreretning for å unngå belastninger fra vind og regn på kabelforskruningen.

1. Fastgjør takkanalen (f.eks. med klips eller lim) til limet er helt herdet for å sikre at takkanalen hviler fast på kjøretøyets overflate.

1464 Styreenhet til solcellepanel

ADVARSEL: Risiko for dødsfall på grunn av elektrisitet

362 Sikkerhet ved installasjon av apparatet

363 Sikkerhet ved elektrisk støt i apparatet

ADVARSEL: Risiko for dødsfall på grunn av elektrisitet

FARE: Risiko for dødsfall på grunn av elektrisitet

4 Leveringsomfang i !

□

ADVARSEL: Risiko for dødsfall på grunn av elektrisitet

Observer følgende for optimal virkning av solcellesystemet.

Solenergisystemet genererer ulike mengder elektrisitet avhengig av hvor mye sollys som skinner i løpet av dagen. Jo mer sollys som skinner på solenergisystemet, desto mer elektrisitet genereres.

ADVARSEL: Risiko for dødsfall på grunn av elektrisitet

Symbolforklaring....1/3 Sikkerhetsinstruksjoner....1/4

4 Leveringsomfang....101 / Tilbehør....10 0 Forskriftsmessig bruk.... 10 2 Teknisk beskrivelse....10. 3 Installere solcelleanlegget....10. 4 Betjening....120 10 Rengjøring og vedlikehold.... 121 11 Feilretting.... 121 12 Avfallshåndtering....12 1. Garanti....12 14 Tekniske spesifikasjoner....12.

1 Viktige merknader

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktveiledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruksjonene må alltid følge med produktet.

Før du bruker dette produktet, bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar å bruke dette produktet kun til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbestemmelser og forskrifter. Hvis anvisningene og advarslene som er presentert her, ikke blir lest og fulgt, kan det føre til personskader hos deg selv eller andre, skader på produktet eller skader på annen eiendom i nærheten. Denne produktveiledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt endringer og oppdateringer. For oppdatert produktinformasjon, se documents.dometic.com.

2 Symboler for advarsler!

Signalordet identifiserer sikkerhetsmeldinger og meldinger om mulige skader på eiendom, og indikerer også alvorlighetsgraden av faren.

FARE!

Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i mindre til moderate personskader.

PASS PÅ!

Kjennetegner en situasjon som - dersom den ikke unngås - kan resultere i materielle skader.

MERK: Ytterligere informasjon om betjening av produktet.

3 Sikkerhetsinstruksjoner

Solcellepanelet produserer likestrøm og er en strømkilde når det eksponeres for sollys eller andre lyskilder. Ikke kom i kontakt med strømførende deler av solcellepanelet, som f.eks. tilkoblingsterminalene, da dette kan forårsake forbrenninger, gnistdannelse og livstruende elektrisk støt, uansett om modulen er tilkoblet eller ikke. Ikke installer solcelleanlegget når solcellepanelene er eksponert for sollys eller andre lyskilder. Dekk til alle solcellepaneler med et ugjennomsiktig stoff eller andre materialer for å forhindre at det produseres strøm under installasjon, arbeid på solcellepanelene eller kabling. Montering og demontering av solcelleanlegget må kun utføres av kvalifisert personell. Ikke bruk solcelleanlegget dersom komponenter har synlige skader. Hvis strømkabelen til apparatet er skadet, må den skiftes ut av produsenten, et serviceverksted eller en tilsvarende utdannet person for å forhindre at sikkerheten settes i fare. Solcelleanlegget må bare repareres av kvalifisert personell. Utilstrekkelige reparasjoner kan medføre betydelige farer. Hvis du demonterer apparatet: • Frakoble alle kontakter. • Forsikre deg om at alle inn- og utganger er spenningsfrie. Bruk kun tilbehør som er anbefalt av produsenten. Ikke modifiser eller tilpass komponenter på noen måte.

ADVARSEL! Fare for personskader

Solcellepaneler kan oppnå en temperatur på 20 °C når de eksponeres for direkte sollys. Ikke kom i kontakt med overflaten på solcellepanelene for å unngå brannskader.

ADVARSEL! Helsefare

Dette apparatet kan brukes av barn fra 3 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som mangler erfaring og kunnskap, hvis de er under oppsyn eller har fått veiledning i hvordan apparatet brukes på en forsvarlig måte og forstår hvilke farer det innebærer. Elektriske apparater er ikke leketøy. Oppbevar og bruk apparatet utenfor barns rekkevidde. Barn skal være under tilsyn for å sikre at de ikke leker med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under oppsyn.

Sørg for at andre gjenstander ikke kan forårsake kortslutning på kontaktene til apparatet. Pass på at negative og positive poler aldri kommer i kontakt med hverandre. Ikke trå på eller len deg mot solcellepaneler. Ikke utsett glasset eller baksiden av solcellepaneler for høy belastning, da dette kan føre til skader på cellene eller forårsake mikroskopiske sprekker. Før montering og etter demontering skal solcelleanlegget oppbevares på et tørt sted. Beskytt solcellepanelene mot å falle ned eller velte.

362 Montere apparatet sikkert

FARE: Eksplosjonsfare

Ikke monter apparatet på steder hvor det er fare for gass- eller støveksplosjon.

ADVARSEL: Fare for personskader

Hvis solcelleanlegget skal monteres på et tak:

- Ikke utfør monteringen i sterk vind.

- Beskytt deg selv og andre mot å falle ned. Forhindre at gjenstander kan falle ned.

• Sikre arbeidsområdet slik at ikke andre personer kan komme til skade.

363 Sikkerhet ved elektrisk tilkobling av apparatet

ADVARSEL: Fare for elektrisk støt

Den elektriske monteringen skal bare utføres av en fagperson i henhold til nasjonale forskrifter. På grunn av feil tilkobling kan vesentlige farer oppstå.

Når du arbeider på elektriske anlegg, forsikre deg om at det er noen i nærheten som kan hjelpe deg i et nødstilfelle.

Bruk de anbefalte kabeldiameterne.

Legg kablene slik at de ikke skades av dører eller panser. Kabler i klem kan føre til livsfarlige skader.

Kontroller at solcellepanelene er godt festet til taket ved starten på hver reise og med regelmessige mellomrom på turen. Et ukorrekt festet solcellepanel kan falle av under turen og skade folk på veien.

FARE: Eksplosjonsfare

Ikke bruk apparatet under følgende forhold:

• I nærheten av aggressive damper - I nærheten av brennbare materialer • På eksplosjonsfarlige steder

Unngå kraftige slag og vibrasjoner under kjøring.

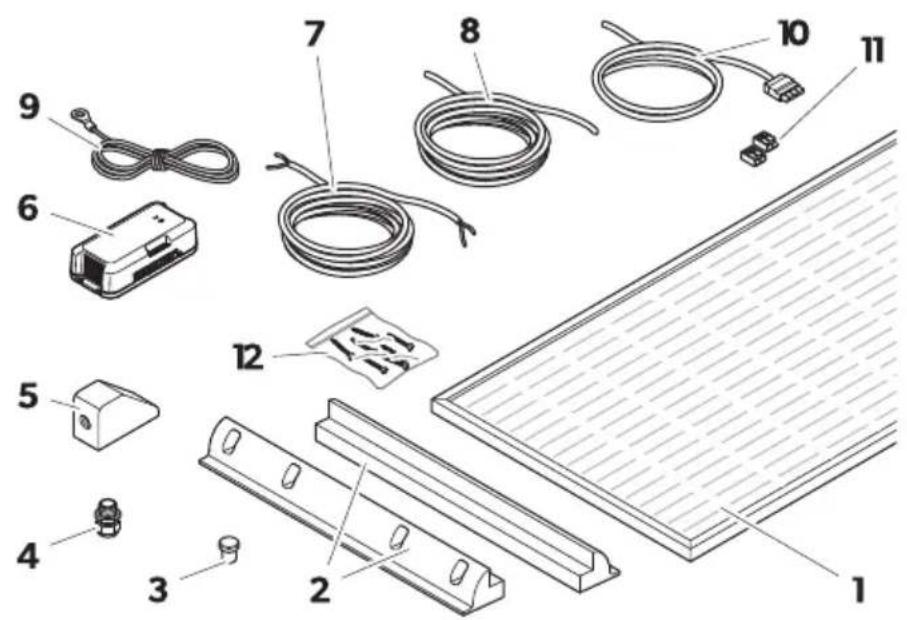

4 Leveringsomfang

□

5 Takgjennomføring

6 Laderegulator for solcelleanlegg

Eleme t Bes9rivelse A tall

K Monterings- og bruksanvisning Skun digitall 1

K Lort monterings- og bruksanvisning 1

K Monterings- og bruksanvisning for solcelleregulatoren 1

E CDS-strømledning (M% 130 5D) (M% 210 5D)

Blac9'i eA	M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
Blac9'i e-strQmle8-i !A	M% 75 M5-30L) lim) hort(M% 100 M5-30L(M% 130 M5-30L(M%) 150 M5-30L(M% 200 M5-30L

EE CDS-strømledning (M% 260-2 5D) (M% 420-2 5D)

Blac9'i eA M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5

Blac9'i e-strømledning M% 150-2 M5-30L) lim) hort(M% 200-2 M5-30L(M% 260-2 M5-30L(M% 300-2 M- i !A 5-30L(M% 400-2 M5-30L

5 Tilbehør

Tilgjengelig som tilbehør (ikke inkludert i leveransen!)

Bete! else Art6 r6
Dometic %ouch Displa' %D 3. 40 001. 2

Solcelleanlegget omformer sollys til likestrøm for lading av oppladbare batterier i kjøretøyer eller båter under kjøring, eller forsyner dem med vedlikeholdsspenning for strømproduksjon. Batteristrømmen kan også brukes som stabil strømforsyning for apparater som benytter likestrøm og er tilkoblet batteriet.

Solcelleanlegget er egnet for:

• Montering i campingbiler og bobiler • Stasjonær eller mobil bruk • Ekstreme bruksforhold (ekspedisjoner) • Vindhastigheter opptil 20 m/s

Utgangsspenningen på de tilkoblede solcellepanelene må ikke overskride den maksimale utgangen som er spesifisert for solcellepanelet.

Dette produktet er kun egnet for det tiltenkte formålet og bruksområdet i samsvar med disse instruksjonene.

Denne veiledningen gir informasjon som er nødvendig for korrekt montering og/eller bruk av produktet. Feilaktig montering og/eller ukorrekt bruk eller vedlikehold fører til utilfredsstillende ytelse og mulig svikt.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader på produktet som følge av:

• feilaktig installasjon, montering eller tilkobling, inkludert for høy spenning
• ukorrekt vedlikehold eller bruk av andre reservedeler enn originale reservedeler levert av produsenten
• modifisering av produktet uten at det er gitt uttrykkelig godkjenning av produsenten

bruk til andre formål enn beskrevet i denne veiledningen

Dometic forbeholder seg rettigheten til å endre produktet og produktspesifikasjoner.

7 Teknisk beskrivelse

Sidestøttene for takmontering limes til kjøretøyets tak uten boring. Solcellepanelene er skrudd på sidestøttene for takmontering og kan skyves ut.

Bedningsnettet til innsiden er lagt gjennom en tett og vanntett takgjennomføring.

Solcelleanlegget kan utvides ved å legge til flere solcellepaneler med samme effekt. De enkelte solcellepanelene kan kobles sammen med én tilkoblingsboks.

Solcelleregulatoren kobles til mellom solcellepanelene og kjøretøyets batterier for å sikre korrekt ladestrom til batteriene og beskytte batteriene mot overspenning og dyp utlading.

8 Installere solcelleanlegget

ADVARSEL: Fare for elektrisk støt

Dekk alle solcellepaneler komplett med et ugjennomsiktig materiale under monteringen for å unngå at det genereres elektrisitet.

Forsikre deg om at tilkoblingsboksen og takgjennomføringen er tett forseglet, og at takgjennomføringen er limt helt inntil taket, slik at ikke fuktighet kan lekke inn i tilkoblingsboksen eller inn gjennom taket.

861 Montering

Ta hensyn til følgende ved valg av monteringssted:

• Monteringsoverflaten må være flat og stabil nok til å tåle solcellepanelet. Sørg for at monteringsoverflaten er laget av materialer som tåler høye temperaturer fra solcellepanelet. Forsikre deg om at den tiltenkte monteringsoverflaten er tilstrekkelig dimensjonert.
• Forsikre deg om at det er nok plass for tilgang til fremtidig vedlikehold av solcellepanelene og andre fastmonterte komponenter.

Pass på at du ikke blokkerer ventilasjonsåpninger på kjøretøyet.

Forsikre deg om at eventuelle ventilasjonsåpninger i kjøretøyet og den bakre ventilasjonen på solcellepanelet ikke er blokkert.

Skygge kan redusere ytelsen i solcelleanlegget. Forsikre deg om at fastmonterte komponenter som klimaanlegg eller parabolantenner ikke skygger for solcellepanelene.

Velg en plassering med direkte sollys for optimal ytelse.

- Løse solcellepaneler bør plasseres så nær hverandre som mulig.

- Ikke lim solcellepaneler eller takgjennomføringer til gummibelagte overflater (f.eks. overflatebelegg), ettersom limets festeevne da ikke er sikret.

- Ikke lim sidestøttene for takmontering eller takgjennomføringer til gummibelagte overflater (f.eks. overflatebelegg), ettersom limets festeevne da ikke er sikret.

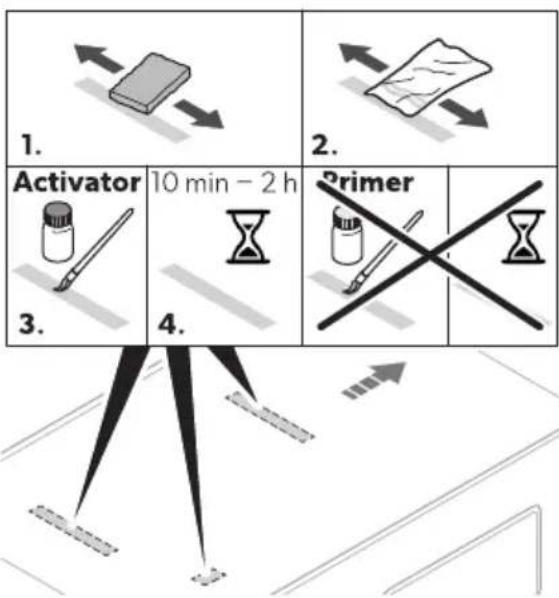

862 Forberedelser!

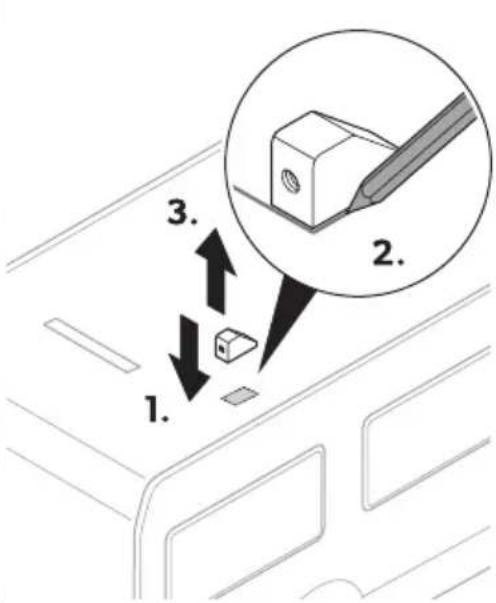

1. Marker limoverflatene.

□

Puss limoverflatene på kjøretøyet med slipepapir. □

Rengjør limoverflatene på kjøretøyet. 4. Påfør aktivatoren på limoverflaten og la det tørke i 10 min. 5. Puss limoverflatene på sidestøttene for takmontering og takgjennomføringen med slipepapir.

□

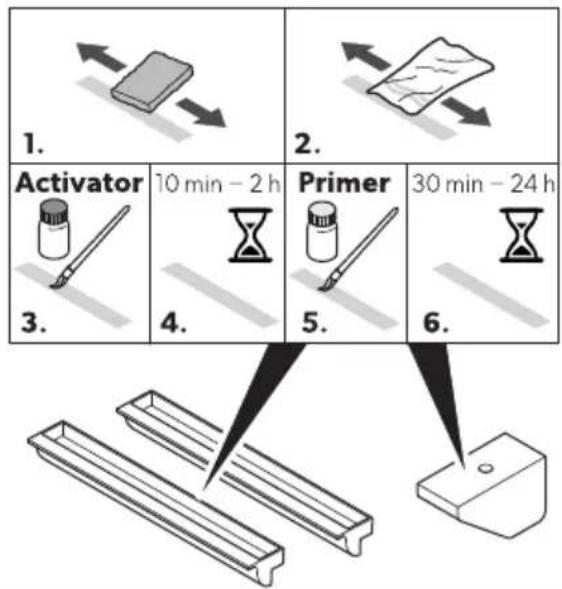

Rengjør limoverflatene på sidestøttene for takmontering og takgjennomføringen. 2. Påfør aktivatoren på limoverflatene og la det tørke i 10 min. 3. Påfør grunningen på limoverflaten og la det tørke i 10 min. 4. Isoler kabelendene som følger:

863 Koble til solcellepanelet

Følg disse anvisningene ved tilkobling av solcellepanelet:

• Forsegle den ubrukte kabelutgangen på tilkoblingsboksen (61) med blindpluggen (62).
• Bruk bare de tre terminalene på tilkoblingsboksen.
• Koble bare til to solcellepaneler av samme type og kapasitet.
• Koble to solcellepaneler til den tilkoblingsboksen som befinner seg nærmest takgjennomføringen.

NB...

Koble til solcellepanelene på følgende måte:

Bruk passende lim (f.eks. 3M™-tape). Ikke bruk silikon. Ikke kjør kjøretøyet før limet er helt tørt, slik at komponentene er godt festet til taket på kjøretøyet. Følg produsentens instruksjoner for tørketid for limet som brukes.

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging eller filing.

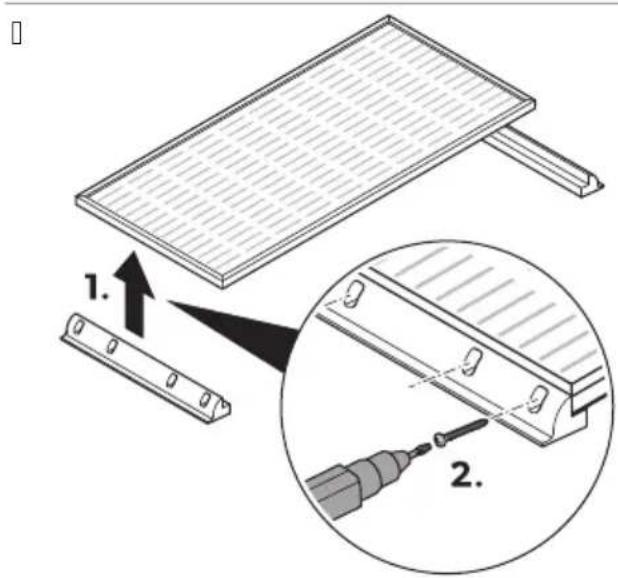

1.) Skru sidestøttene for takmontering på solcellepanelet.

1. Press sidestøttene for takmontering forsiktig mot limoverflaten, og sørg for at solcellepanelet sitter ordentlig.

Ikke legg for stort press på overflaten til solcellepanelet. Ikke press på midten av overflaten til solcellepanelet.

Test solcellepanelet (f.eks. med lette vekter eller teip) til limet har tørket helt, for å sikre at solcellepanelet sitter fast på overflaten til kjøretøyet.

MERK: Følg produsentens instruksjoner for tørketid for limet som brukes.

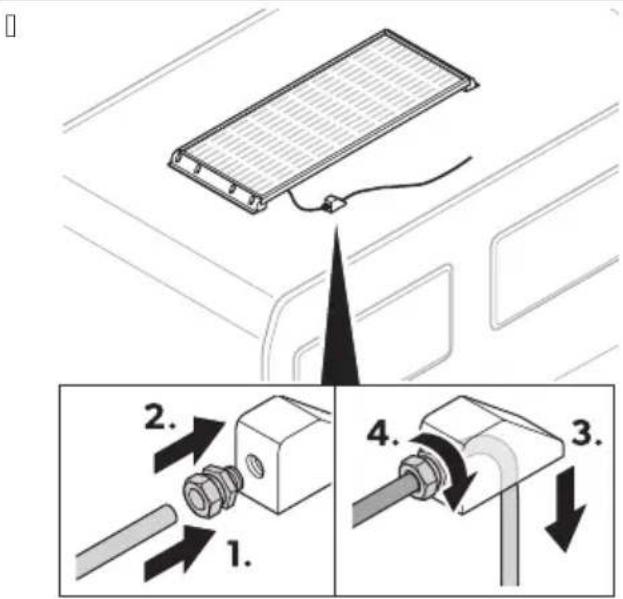

1. Legg tilkoblingskabelen fra tilkoblingsboksen gjennom pakknippelen (se fig. 10 på side 103 (1)).

1. Legg tilkoblingskabelen fra pakknippelen gjennom takgjennomføringen (se fig. 10 på side 103 (2)).
2. Fest pakknippelen til takgjennomføringen (se fig. 10 på side 103 (3)). Bruk riktig kabellengde for opplegging og tilkobling av kabelen.

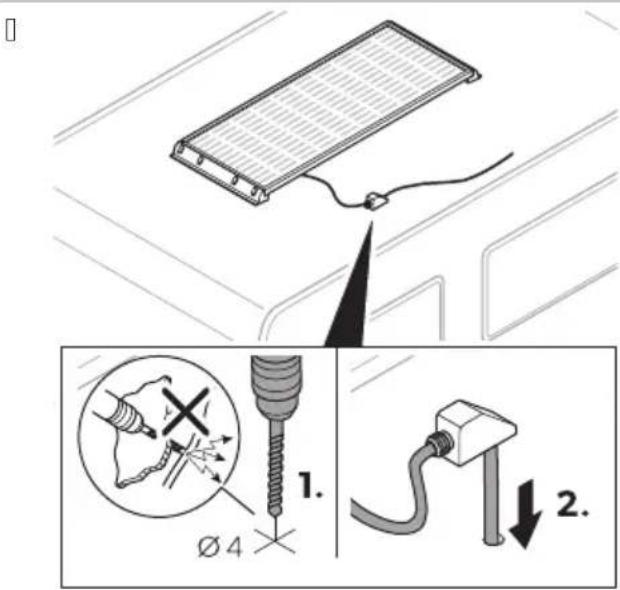

3. Bor et hull gjennom kjøretøyets overflate for tilkoblingskabelen (se fig. 10 på side 103 (1)).

MERK: Monter takgjennomføringen i kjøreretningen for å unngå at vind og regn presser på pakknippelen.

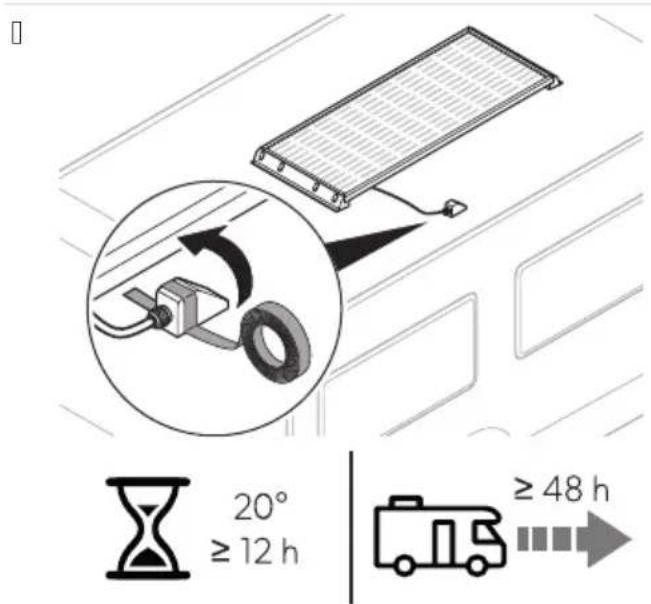

1. .. er takgjennomføringen, f.eks. med teip, til limet har tørket helt for å sørge for at takgjennomføringen sitter fast på overflaten til kjøretøyet.

MERK: følg produsentens instruksjoner for tørketid for limet som brukes.

865 Koble samme steg 8 og 9.

MERK

Labellengden skal være så kort som mulig.

Koble utendørskabelen til innendørskabelen på et egnet sted ved hjelp av 6 * GO-koblingen.

: følg også anvisningene og sikkerhetsinstruksene for alle andre komponenter som benyttes i solcelleanlegget.

9 Betjening

For å orientere solcellepanelet på en optimal måte, må du være oppmerksom på følgende:

Solcelleanlegget produserer ulike mengder elektrisk strøm avhengig av mengden sollys i løpet av en dag. Jo mer sollys som treffer solcelleanlegget, jo mer strøm produserer det.

Mengden strøm som produseres påvirkes av følgende faktorer:

• Vær • Årstidsavhengig solinnstråling • Variasjoner i sollysets vinkel • Skygge eller smuss på solcelleanlegget

Effekten i solcelleanlegget synker jo varmere solcellepanelene blir. Sørg for god ventilasjon og unngå ekstrem solinnstråling.

10 Rengjøring og vedlikehold

ADVARSEL: Fare for elektrisk støt

Et knust glass solcellepanelet kan forårsake elektrisk støt eller brann. Disse panelene kan ikke repareres og bør skilles ut umiddelbart. Kontakt et autorisert serviceverksted.

F, RSIKTI1 2 Fare for personskader

La solcellepanelene kjøles ned før rengjøring for å unngå forbrenninger og skader på solcellepanelet som følge av ekstreme temperaturforskjeller. Rengjør solcellepanelene tidlig om morgenen, om kvelden eller når det er overskyet og solen står lavt og solcellepanelene er kjøligere.

Ikke rengjør solcellepanelene med høytrykkspyler. Ikke bruk skarpe eller harde gjenstander, skurende vaskemidler eller sterke kjemiske rengjøringsmidler under rengjøring.

Undersøk strømkablene regelmessig med henblikk på ødelagt isolasjon, brudd, gnagerskader og forvitring, og kontroller at alle tilkoblinger sitter godt og er uten korrosjon. Undersøk overflaten på solcellepanelene regelmessig med henblikk på sprekker eller manglende eller defekte komponenter. For maksimal levetid må solcellepanelet holdes fritt for smuss og skjegg, f.eks. støv og blader. Skyll av solcellepanelene med en vannslange. Fjern forsiktig skitt som sitter fast, med en myk, fuktig mikrofiberklut eller svamp. Kontroller fra tid til annen tetningen med henblikk på eventuelle skader.

11 Feilretting

ProOlem M5li! Rrsa9 'Qs i ! sforsla!
) olcelleanlegget fungerer ikke gingen effektutgangl.	Isoleringsfeil( brudd eller vakkelkon-takter pq stromforende kabler.	> ) jekk stromforende kabler for feil pq isoleringen( brudd eller vakkel-kontakter.> %rekk ut sikringen i laderegulatoren for solcelleanlegget og sjekk sol-cellepanelets spenning ©Co51 pq laderegulatoren.> T vis du ikke kan finne noen feil( tar du kontakt med et autorisert ser-viceverksted.

NB...

ProOlem M5li! Rrsa9 'Qs i ! sforsla!
	Defekt laderegulator for solcelleanlegg.	B' tt ut laderegulatoren for solcellean-legget.
) olcelleanlegget fungerer ikke korrekt clav effektutgangl.	Gjenstander eller smuss stenger l' set ute.	> ) jekk med hens' n til hindringer og sorg for at solcellepanelene ikke blokkeres av sk' gger.> 7lasser kjoreto' et pø et bedre eg-net sted.> : jern smuss.
	) olcellepanelene er overopphetet. Ba solcellepanelene kjoles ned.	> : I' tt kjoreto' et til et bedre egnet sted.> ) org for tilstrekkelig luftsirkulasjon rundt solcellepanelene.
	, t solcellepanel i serien har sviktet. %rekk ut sikringen i laderegulatoren for solcelleanlegget og sjekk sol-cellepanelets spenning [Co5] pø laderegulatoren.> 1 ndersok solcellepanelene med henblikk pø mikroskopiske spre-kker.> 1 ndersok om lamineringen pø sol-cellepanelene er i ferd med q losne.> ) kiü ut solcellepanelet ved behov.

12 Avfallshåndtering

Lovmessig garantitid gjelder. Hvis produktet er defekt: ta kontakt med produsentens avdeling (se dometic.com/dealer) eller forhandler i ditt land.

Ved henvendelser vedrørende reparasjon eller garanti må du sende med følgende dokumentasjon:

• Kopi av kvitteringen med kjøpsdato - årsak til reklamasjonen eller beskrivelse av feilen

Vær oppmerksom på at reparasjoner som utføres selv, eller som ikke utføres på en profesjonell måte, kan gå ut over sikkerheten og føre til at garantien blir ugyldig.

14 Tekniske spesifikasjoner

1461 CDS-strømledning

Solcellepanel

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Aominell utgangseffekt G6 pl	1.0 00 104	0
Daglig effektproduksjon G6 hNdagl	/20 1140 4 0	1340

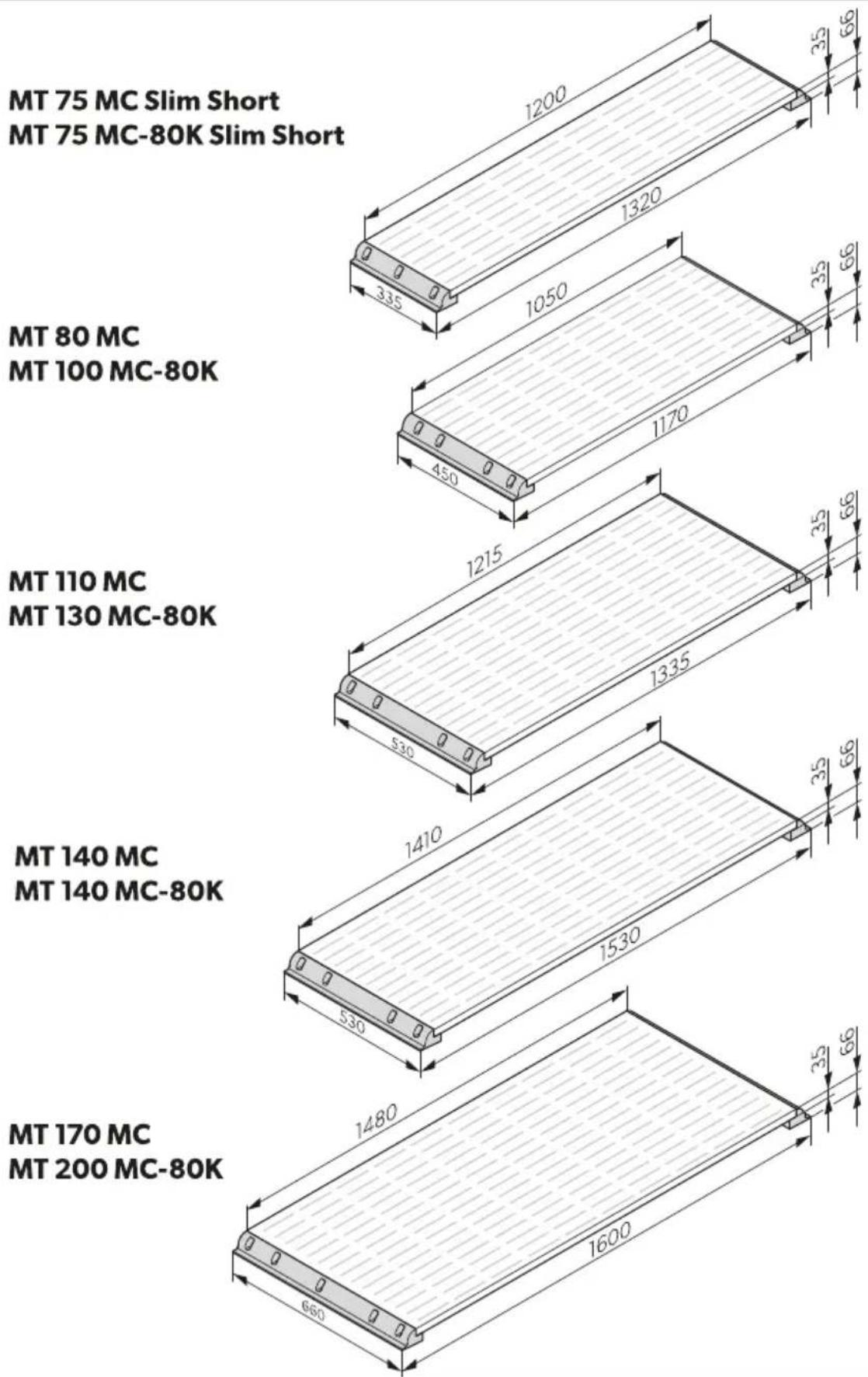

Dimensjoner GB - D - T	1444 ° S / . 0 ° S 00 mm	- M% 1.0 5D)	1200 ° S 000 ° S 00 mm- M% 10 5D)
	med sidebraketter fortakmonteringl	8g. ° pq side ° 12.
) olcellepanel M%) M 1.0 5D)	- M%) M 1.0 5D)	M%) M 10 5D) - M%) M 10 5D)
Baderegulator for sol-celleanlegg	) 5..0		) 5430
Cekt Guten kablerl	11(1 kg)	1(1 kg)	1/(4 kg). 0(. kg
InspeksjonNsertifisering	CE

Solcellepanel

	MT SM 130 CDS MT SM 210 CDS
Aominell utgangseffekt 06 pl 1. 0	10

NB...

	MT SM 130 CDS MT SM 210 CDS
Daglig effektproduksjon €6 hNdagl /20 4 0
,ffekttoleranse U 10 V
Lortslutningsstrom €Iscl /(0 * 3(4 *
%omgangspenning €Co5I 4(4 C 4(4 C
*ntall celler 44 44
5ellet' pe Monokr' stallinsk
5elletemperatur normal drill GAO5%I 43 °5'U K	.°5
Omgivelsestemperatur K	40°FQ 3/°5
Felativ luftfuktighet ≤ 3/ V
Mol GB - D - T I 1. 4°S /. 0°S . / mm 1040°S 000°S . / mm
Cekt	3(/ kg)	1 (/ kg
InspeksjonNsertifisering	CE

Spesifikasjonene er innhentet ved standard testvilkår (STC): solinnstråling 1000 W/m², paneltemperatur 25 °C.

1462 Black 'i e

Solcellepanel!!

	MT 75 MC Slim Short	MT 150-2 MCSlim Short	MT 80 MC MT 160-2 MC
Aominell utgangseffekt6 pl	2/ 1/0 30 100
Daglig effektproduksjon66 hNdagl	.00 000 . 0 040
Dimensjoner B - D - T11. 0°S . . /°S 00 mm		- M% 2/ M5 ) lim	1120°S 4/0°S 00 mm	- M% 30 M5
Cmed sidebraketter fortakmonteringl	8g,10 pq side212/
) olcellepanel M%) M 2/M5 ) lim ) hort		- M%) M 2/M5 ) lim ) hort	M%) M 30 M5	- M%) M 30 M5
Baderegulator for sol-celleanlegg	) 5.. 0		) 5.. 0
Cekt Guten kablerl	2(3 kg	1/ kg	3(/ kg	10(4 kg
InspeksjonNsertifisering
	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
Aominell utgangseffekt6 pl	110	0	140	30
Daglig effektproduksjon66 hNdagl	440 330 /00	11 0
Dimensjoner B - D - T11. . /°S /. 0°S 00 mm		- M% 110 M5	1/. 0°S /. 0°S 00 mm	- M% 140 M5
Cmed sidebraketter fortakmonteringl
) olcellepanel	M%) M 110 M5	- M%) M 110 M5	M%) M 140 M5	- M%) M 140 M5
Baderegulator for sol-celleanlegg	) 5.. 0		) 5.. 0
Cekt Guten kablerl	10( kg	14(4 kg	11(0 kg	(2 kg
InspeksjonNsertifisering
	MT 170 MC		MT 340-2 MC
Aominell utgangseffekt6 pl	120		. 40
Daglig effektproduksjon66 hNdagl	030		1. 00
Dimensjoner B - D - T11000°S 000°S 00 mm			- M% 120 M5
Cmed sidebraketter fortakmonteringl
) olcellepanel	M%) M 120 M5		- M%) M 120 M5
Baderegulator for sol-celleanlegg	) 5430
Cekt Guten kablerl	14(1 kg		2(2 kg

	MT 170 MC MT 340-2 MC
Inspeksjon\sertifisering	CE

Solcellepanel

	MT SM 75 MC Slim Short	MT SM 80 MC MT SM 110 MC MT SM 140 MC MT SM 170 MC
Aominell utgangs-effekt €6 pl	2/30 110 140 120
Daglig effektpro-duksjon €6 hNda'l	.00.0440 /00 030
,ffekttoleranse U 10 V
Lortslutningsstrom €Iscl	4(.2*	4(2*	0(0*	2//*	10(. *
%omgangspenning €Co5l	1(0 C	1(0 C	1(0 C	4(3 C	(. C
*ntall celler	2 2 2	2 2
5ellet' pe	Monokr' stallinsk
5elletemperatur normal driiCAO5%l	43 °5'UK. °5
Omgivelsestemperatur	K 40°Q 3/°5
Felativ luftfuktighet	≤3/V
Mql EB - D - Tl	1 00°S . ./PS . / mm	10/0°S 4/0°S . / mm	1 1/°S /. 0°S . / mm	1 1/°S /. 0°S . / mm	1430°S 000°S . / mm
Cekt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg
InspeksjonNsertifi-sering	CE

Spesifikasjonene er innhentet ved standard testvilkår (STC): solinnstråling 1000 W/m², paneltemperatur 25 °C.

1463 Black 'i e-strømledning!

Solcellepanel!!

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
Aominell utgangseffekt €6 pl	2/	1/0	100	00
Daglig effektproduksjon €6 hNdagl	. . 0	000	440	330

NB...

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
Gmed sidebraketter for takmonteringl	1. 0°S . . /°S 00 mm	-M% 2/ M5 ) lim ) hort	1120°S 4/ 0°S 00 mm	-M% 30 M5 Dimensjoner 5B - D - TI
	8g.Hpq side 2 12/
) olcellepanel M%) M 2/ M5 ) lim ) hort		-M%) M 2/ M5 ) lim ) hort	M%) M 100 M5	-M%) M 100 M5
Baderegulator for sol-celleanlegg	) 5..0		) 5..0
Cekt Guten kablerl	2(3 kg)	1/ kg	3(/ kg)	10(4 kg)
InspeksjonNsertifisering	CE

	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
Aominell utgangseffekt66 pl	1.0 00 1/0 . 00
Daglig effektproduksjon66 hNdagl	/2 1144 000	1. 0
Dimensjoner6B - D -T | 1.. /?S /. 0?S 00 mm		- M% 1.0 M5 1/. 0FS /. 0FS 00 mm	- M% 1/0 M5
med sidebraketter fortakmonteringl	8g.11pq side12/
) olcellepanel	M%) M 1.0 M5 - M%) M 1.0 M5 M%) M 1/0 M5 - M%) M 1/0 M5
Baderegulator for sol-celleanlegg	) 5.. 0) 5.. 0
Cekt Guten kablerl	10( kg	14(4 kg	11(0 kg
InspeksjonNsertifisering	CE

	MT 200 MC-80K	MT 400-2 MC-80K
Aominell utgangseffekt 66 pl	00	400
Daglig effektproduksjon 66 hNdagl	330	1200
Dimensjoner CB - D - T (med sidebraketter for takmontering)	1000°S 000°S 00 mm	- M% 00 M5
	8g.10 pq side12/
) olcellepanel	M%) M 120 M5	- M%) M 120 M5
Baderegulator for sol-celleanlegg	) 5430
Cekt Guten kablerl	14(1 kg)	2(2 kg)
InspeksjonNsertifisering	CE

Solcellepanel

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aominell utgangs-effekt €6 pl	2/ 100 1. 0 1/0 00
Daglig effektpro-duksjon €6 hNdagl	.. 0 440 /2 000 330
, ffekttoleranse U 10 V
Lortslutningsstrom €Iscl	./ *	4 *	/(2 *	0(0 *	3(3 *
%omgangspenning €Co5 l	0(40 C	2(04 C	2(4/ C	2(04 C	2(4/ C
* ntall celler 30 30 30 30 30
5 ellet' pe Monokr' stallinsk
5 elletemperatur normal drii €AO5 %l		43 °5 FUK. °5
Omgivelsestemperatur		K 40°Q 3/ °5
Felativ luftfuktighet ≤ 3/ V
Mql €B - D - T | 1 00FS	.. / PS . / mm	10/0FS 4/0'S . / mm	1 1/PS /. 0'S . / mm	1410FS /. 0'S . / mm	1430FS 000FS . / mm
Cekt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg)
Inspeksjon Nsertifi-sering	CE

Spesifikasjonene er innhentet ved standard testvilkår (STC): solinnstråling 1000 W/m², paneltemperatur 25 °C.

1464 'a8ere! 5lator for solcellepanel!!

Du finner detaljert informasjon om tekniske spesifikasjoner for solcelleregulatoren i den medfølgende monterings- og bruksanvisningen, eller på nettet på qr.dometic.com.

dometic.com

DIN LOKALE FORHANDLER

dometic.com/dealer

DIN LOKALE STØTTE

dometic.com/contact
