BRUKSANVISNING RS-0.5 Vevor
Teknisk support och e-garanticertifikat
Innan du använder den här apparaten, läs bruksanvisningen noggrant och spara den för framtida bruk. Grundläggande säkerhetsåtgärder ska alltid följas, inklusive följande:
Varning – För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
Denna symbol, placerad före en säkerhetskommentar, indikerar en försiktighetsåtgärd, varning eller fara. Att ignorera varningen kan leda till en olycka. För att minska risken för brand eller elektriska stötar, följ alltid rekommendationerna nedan.
VARNING
Endast för hushållsbruk.
VARNING: Varm yta – För att minska risken för brännskador, rör inte.
VARNING: För att minska risken för elektriska stötar, utsätt inte för regn. Förvara inomhus. VARNING: För att minska risken för elektriska stötar, använd endast inomhus.
VARNING: Risk för skada – Rikta inte direkt luft eller ånga mot kroppen.
VARNING: Varm yta – För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn.
Förvara inomhus. Använd endast inomhus.
VARNING: För att minska risken för elektriska stötar, använd endast enligt anvisningarna. VARNING: Risk för skada – Rikta inte luftflödet mot kroppen.

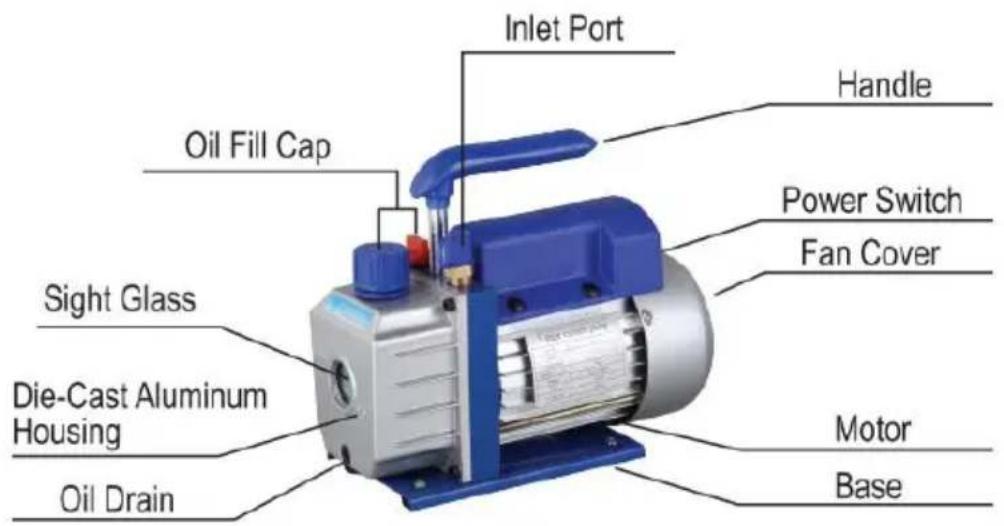

PUMPKOMPONENTER
1. Innan du använder din vakuumpump
I alla fall är motorerna konstruerade för att fungera med spänningar på plus eller minus 10% av de nominella värdena. Enspänningsmotorer levereras fullt anslutna och redo att användas.
(1) Kontrollera att spänningen och frekvensen på uttaget matchar specifikationerna på pumpmotorns dekal. Kontrollera att PÅ/AV-omkopplaren är i AV-läget innan du ansluter pumpen till ett uttag. Ta bort och kassera transportlocket från änden av pumphandtaget.
(2) Pumpen levereras utan olja i behållaren. Innan du startar pumpen, fyll den med olja. Ta bort transportlocket och tillsätt olja tills oljan precis syns i glasögat. Pumpens ungefärliga oljekapacitet är 180~800 ml (se tekniska data).
(3) Sätt tillbaka transportlocket och ta bort locket från en av inloppsportarna. Vrid motoromkopplaren till PÅ. När pumpen går jämnt, sätt tillbaka locket på inloppsporten. Detta kan ta från två till 30 sekunder, beroende på omgivningstemperaturen. Efter att pumpen har gått i cirka en minut, kontrollera glasögat för rätt oljenivå. Nivån ska vara i linje med oljenivåmarkeringen på glasögat. Tillsätt olja om det behövs.
Obs: När pumpen är igång ska oljenivån vara i linje med markeringen på
glasögat. Underfyllning resulterar i dålig vakuumprestanda. Överfyllning kan
resultera i att olja sprutar ut från avgasporten.
2. Stänga av pumpen efter användning
För att förlänga pumpens livslängd och underlätta start, följ dessa avstängningsprocedurer.
(1) Stäng grenrörets ventil mellan pumpen och systemet. (2) Ta bort slangen från pumpens inlopp. (3) Täck inloppsporten för att förhindra att föroreningar eller lösa partiklar kommer in i porten.
1. Vakuumpumpolja:
Typen och kvaliteten på oljan som används i alla högvakuumpumpar är extremt viktig för att bestämma det slutliga uppnåeliga vakuumet. Vi rekommenderar användning av Hög Vakuum Pumpolja. Denna olja har blandats specifikt för att bibehålla maximal viskositet vid normala driftstemperaturer och för att förbättra start i kallt väder.
2. Oljebytesprocedur
(1) Se till att pumpen är uppvärmd. (2) Ta bort oljeavtappningslocket. Töm förorenad olja i en lämplig behållare och kassera den på rätt sätt. Olja kan tvingas ut ur pumpen genom att öppna inloppet och delvis blockera utloppet med en trasa medan pumpen är igång. Använd inte pumpen i mer än 20 sekunder med denna metod. (3) När oljeflödet har stannat, luta pumpen för att tömma resterande olja. (4) Sätt tillbaka oljeavtappningslocket. Ta bort utloppsanslutningen och fyll behållaren med ny vakuumpumpsolja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180-800 ml (se data). (5) Se till att inloppsportarna är täckta och starta sedan pumpen. Låt den gå i en minut och kontrollera sedan oljenivån. Om oljan är under OIL NIVÅ-linjen i synglaset, tillsätt olja långsamt (medan pumpen går) tills oljan når OIL NIVÅ-linjen. Sätt tillbaka utloppsanslutningen och se till att inloppet är täckt. (6) a) Om oljan är kraftigt förorenad med slam som bildas när vatten får samlas i oljan kan du behöva ta bort oljebehållarens lock och torka av det. b) En annan metod för att hantera kraftigt förorenad olja är att tvinga ut oljan ur pumpbehållaren. För att göra detta, låt pumpen gå tills den är uppvärmd. Medan
pumpen fortfarande går, ta bort oljeavtappningslocket. Begränsa avgaserna. Detta kommer att skapa tryck i oljebehållaren och tvinga ut oljan, inklusive föroreningar.
När oljan börjar rinna, stäng av pumpen.
Upprepa denna procedur vid behov tills kontamineringen har avlägsnats.
Sätt tillbaka oljeavtappningslocket och fyll på behållaren till rätt nivå med färsk pumpolja.
Din pump är konstruerad för pålitlig användning och har en lång livslängd. Om något skulle gå fel, hjälper följande guide dig att få pumpen i drift så snabbt som möjligt.
Om demontering av pumpen krävs, kontrollera din garanti. Garantin kan ogiltigförklaras av missbruk eller kundmanipulation, vilket resulterar i att pumpen blir obrukbar.
1. Fel vid start
Kontrollera nätspänningen. Pumpen måste starta vid ±10 % av märkspänningen (belastad) vid 320F. I extrema fall kan växling mellan standarddriftlindningarna ske.
2. Oljeläckage
(1) Se till att oljan inte är rester från spill etc. (2) Om läckage finns, byt ut modultäckpackningen eller axeltätningen.
Om läckage finns i området kring oljeavtappningspluggen kan du behöva återförsluta pluggen med en kommersiell gängtejp.
3. Misslyckande att uppnå bra vakuum
(1) Se till att vakuummätaren och alla anslutningar är i gott skick och läckagefria. Du kan bekräfta läckage genom att övervaka vakuumet med en termistormätare medan du applicerar vakuumpumpolja vid anslutningar eller misstänkta läckagepunkter. Vakuumet förbättras en kort stund medan oljan täta läckan. (2) Se till att pumpoljan är ren. En kraftigt förorenad pump kan kräva fler oljespolningar. (3) Se till att oljan är på rätt nivå. För maximal pumpdrift måste oljan vara jämn med OIJENIVÅ-linjen på synglaset när pumpen är igång. Överfyll inte - drifttemperaturer kommer att få oljan att expandera, så den kommer att synas en högre nivå än när pumpen inte är igång. För att kontrollera oljenivån, stäng pumpen med inloppslocket. Kontrollera oljenivån i synglaset. Tillsätt olja om det behövs.
VANLIGT PROBLEMSKYTTE
| misslyckandeBeskrivning | FelOrsaka | Lösning |
| Lågtvakuumm | 1. Luftinloppslocket påreservporten sida av deluftinloppsporten är lös. | Spänna de luftintagslock |
| 2. Gummiringen inne i lufterinlopp lockpå reservsidan avbabord de luftinlopp portenskadad | Ersättadegummiring |
| 3. Otilräcklig olja | Tanka till de mittlinje av degauge |
| 4. Pumpoljan är emulgeradd och oren | Ersättamed ny olja |
| 5.Pumpens oljeinloppshål ärblockeradellerdeoljeförsörjning är jag ärotillräcklig | Rengör oljeinloppshålet ochfiltret r maska |
| 6.Läckage avrörbehållareansluten till pumpen | Kontrolleradeanslutet rörbehållare till förhindraläckage |
| 7. Felaktigt pumpval | Kontrollera storleken påpumpen d behållare, beräknaom och välj t lämpligpumpmodell |
| 8. Pumpen har använts för alång , och de godkännandet ökade förfallen till slitage på | Kontrollera ,reparera ellerbyt ut pump med en ny pe |
| OljaLäckage | 1. Oljetätningen är skadad | Ersättadeoljetätning |
| 2.Oljetankanslutningen ärlösaellerskadad | Dra åt skruvarna och byt ude O - ring |
| Oljeinsprutning | 1.För mycketolja | Dränera de oljatill deoljenivålinjen |
| 2.Den inloppstrycket är förhögt för länge | Välja de lämplig pumpa tillpumphastighetend |
| Hård start | 1. Oljetemperaturen är för låg | De luft inloppet är ventileratstartar motorn upprepadegånger värmerpumpoljan |
| 2. Motorn ellerströmförsörjningen är fel | Kontrolleraochreparation |
| 3.Utländsk föremål faller in pump | Kontrolleraoch eliminera |
| 4.Strömförsörjningsspänningen är för låg | Kontrollera strömförsörjningsspänningen |
Notera: Om de ovanlösningarna inte löser dina problem, var god kontakta närmaste handlare, eller skicka din pump till ett professionellt reparationscentrum, och vi vill gärna tjäna dig.
Köldmediemätargrupp ANVÄNDNINGSINSTRUKTIONER
Driftinstruktioner
Innan anslutning bör du kontrollera om tryckmätarna visar noll. Om de inte gör det, justera inställningsskruven på tryckmätaren för att nollställa visaren.
Systemanslutning
Först och främst, stäng både högtrycksventilen och lågtrycksventilen.
Anslut och säkra lågtrycksporten - blått rör - (lågtryckssnabbkoppling) - till systemets lågtryckssida.
Anslut och säkra högtrycksporten - rött rör - (högtryckssnabbkoppling) - till systemets högtryckssida.
Anslut och säkra påfyllningsporten - gult rör - (vakuumpump).
Vakuumsystem eller återhämtning
(Varning: För ett säkert system och energibesparing måste du välja rätt vakuumpump eller återvinningsenhet enligt systemtrycket)
Efter att ovannämnda anslutning har slutförts, starta först vakuumpumpen eller återvinningsenheten.
Öppna både högtrycksventilen och lågtrycksventilen tillsammans, sedan (öppna både högtrycks- och lågtryckssnabbkopplingarna), börjar systemet att dammsugas eller återvinna.
Efter en viss tid (cirka 10-30 minuter), kontrollera
om systemet är dammsuget. (Om systemet
inte är dammsuget ska du kontrollera om det finns något läckage i systemet och dammsug det igen efter att läckageproblemet är åtgärdat.)
Stäng både högtrycksventilen och lågtrycksventilen tillsammans.
Stäng slutligen vakuumpumpen eller återvinningsenheten.
Behåll trycket i 3-5 minuter för att kontrollera om det finns något läckage.
Påfyllning av köldmedium
Anslut det gula röret till kylmedelsflaskan. Öppna kylmedelsflaskan först (i upprätt läge), öppna sedan ventilen inuti mätaruppsättningen för att tömma det gula röret. Vänd om kylmedelsflaskan och placera den väl. Injicera köldmedium genom
högtrycksventilen upp till den specificerade mängden (enligt tillverkarens påfyllningsspecifikation). Stäng
högtrycksventilen och placera kylmedelsflaskan i normalt upprätt läge.
Bekräfta påfyllningseffekten
Starta systemdriften först.
Efter en viss tid (ca 5-10 minuter), kontrollera systemet om både lågtryck och högtryck är i normalt skick. Om systemtrycket är otillräckligt bör du öppna långsamt lågtrycksventilen (får inte öppna högtrycksventilen för tillfället) för att fylla på en ordentlig mängd gasformigt köldmedium (stålflaska i normalt högerläge). När påfyllningen är klar, stäng lågtrycksventilen och kontrollera systemet igen.
Underhåll och säkerhet
Överansträng aldrig din kraft för att öppna eller stänga ventilerna, annars skadas tätningselementet.
Följ alltid bruksanvisningen eller använd den under ledning av specialisten. Missbruka aldrig högtrycket och lågtrycket.
Öppna aldrig både högtrycksventilen och lågtrycksventilen samtidigt under användning. Använd aldrig arbetsmediet som inte överensstämmer med indikationen på mätarsatsen.
Låt aldrig synglaset rikta sig mot någon person för att undvika olyckor.
Tryckmätarna är slitdelar och de behöver periodisk kalibrering. För en bra noggrannhet bör man normalt leverera mätarna till myndigheten för kalibrering var 3-6:e månad.
Använd dem alltid försiktigt och skydda dem från vibrationer eller slarvigt. Efter användning ska ventilerna lossas och instrumentet förvaras väl.
TEKNISKA PARAMETRAR
| SKU | ACKDZKB235CFM9U8YV3 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3.5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (Kg) | 7 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R134A R410A R404ATre 48 tum långa slangar1 par bil luftkonditionering snabbkoppling1 par 410A adapter |
| SKU | 3CFM1-4HPZKBZJOC1V23CFM1-4HPZKBZJ001V3 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (Kg) | 6.8 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R134A R410ATre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling |
| SKU | 1.8CFM1-4HPZKBZJ1V2 |
| Modell | RS-0,5 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 1.8CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (Kg) | 6.8 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R134A R410ATre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling |
| SKU | 3CFM1-4HPZKBZUMC1V1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (Kg) | 6.8 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R134A R410ATre 36 tum långa slangar1 par billuftkonditionering snabbkoppling |
| SKU | 4CFM1/4HPZKB1F001V24CFM1/4HPZKB1F001V3 |
| Modell | RS-1,5 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (Kg) | 7.6 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R134ATre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling |
| SKU | 4CFM1/4HPZKB1F001V1 |
| Modell | RS-1,5 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (Kg) | 7.6 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R134ATre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling |
| SKU | 4CFM1/3HPZKB4F001V2 |
| Modell | RS-1,5 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (Kg) | 7.6 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R12 R134A R502Tre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling1 par 410A adapter |
| SKU | MCKDZK44.8CFM7CNVV1 |
| Modell | RS-2 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 4.8CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mätt (mm) | 290*120*230 |
| Vikt (Kg) | 9.3 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R410A R22 R134A R404AFyra 60 tum långa slangar1 par bil luftkonditionering snabbkoppling1 par 410A adapter |
| SKU | MCKDZK43.6CFM6DQYV1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3.6CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mätt (mm) | 240*110*220 |
| Vikt (Kg) | 8 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R410A R22 R134A R404AFyra 60 tum långa slangar1 par bil luftkonditionering snabbkoppling1 par 410A adapter1 flasköppnare1 verktygssats |
| SKU | 4.8CFM1/3HPZKB3F1V24.8CFM1/3HPZKB3F1V3 |
| Modell | RS-2 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 4.8CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 290*120*230 |
| Vikt (Kg) | 8.6 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R134A R410ATre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling |
| SKU | 4.8CFM1/3HPZKB3F1V1 |
| Modell | RS-2 |
| Spänning | 120V/60HZ |
| Gratis luftfördelning | 4.8CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mätt (mm) | 290*120*230 |
| Vikt (Kg) | 8.6 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R22 R134A R410ATre 36 tum långa slangar1 par bil luftkonditionering snabbkoppling |
| SKU | MCKDZK44.8CFM7CNVV2 |
| Modell | RS-2 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 4.8CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 290*120*230 |
| Vikt (Kg) | 8.6 |
| Åtföljande | KöldmediemätargruppAnvändningsområde: R410A R22 R134A R404AFyra 60 tum långa slangar1 par bil luftkonditionering snabbkoppling1 par 410A adaptert |
SPRÄNGSKISS
| 1 | Fläktkåpa | 24 | Die - gjuten aluminiumhölje |
| 2 | Kors skruva | 25 | Syn glas |
| 3 | Fläkt | 26 | Olja dränera |
| 4 | Motor täcka | 27 | Olja dränera skruva O - ring |
| 5 | Strömförsörjningskablar | 28 | Sbesättning |
| 6 | Strömbrytare | 29 | Tätning ringa |
| 7 | W asher | 30 | Sbesättning |
| 8 | B öring | 31 | Gummi fot |
| 9 | Motor rotor | 32 | Basplatta |
| 10 | Kondensator läda | 33 | Själgängande skruva |
| 11 | Centrifugal växla | 34 | Kåpatillbackpumpen |
| 12 | Motor stator | 35 | O i l täta |
| 13 | C asing | 36 | Baksida - pump kropp |
| 14 | Ca pacitor | 37 | Rygg - roterande - skovel |
| 15 | Hantera | 38 | Baksida - pump rotor |
| 16 | Tre stle | 39 | S pring |
| 17 | Gas lock | 40 | Mellan le staket |
| 18 | Den a ir inlopp munstycke | 41 | Fram - pump kropp |
| 19 | Sbesättning | 42 | Fram - pump rotor |
| 20 | Främre roterande - skovel | 43 | Främre omslag |
| 21 | S p ring | 44 | O i l täta |
| 22 | Ca sid styrelse | 45 | O typ ringa |
| 23 | Ex h aust och olja inlopp montering | 46 | Sbesättning |
Tillverkare: WENLING HONGBAOSHI VACUUM EQUIPMENT CO., LTD
Adress: Yaque Industrial Zone, Xinhe Town, Wenling City, Zhejiang-provinsen
