GF1150ND1-3KG - Elektrisk ugn Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk smältugn
Märke	Vevor
Modell	GF1150ND1-3KG
Ingångsspänning	AC 120 V 60 Hz
Maximal effekt	1350 W
Maximal temperatur	1150 °C
Temperaturfel	±5 °C
Driftstemperatur	0-50 °C
Kroppsmaterial	Stål
Färg	Svart
Medföljande degelkapacitet	1 kg och 3 kg
Ingående tillbehör	Smältugn, degeltång, strömkabel, isolerade handskar, 1 kg degel, 3 kg degel, grafitoljereservoar (5 hål), användarhandbok
Huvudfunktioner	Smältning av metaller (guld, silver, koppar), programmerbar temperaturkontroll, digital display, värmebevarande
Underhåll och rengöring	Rengör regelbundet utsidan och insidan; använd en mjuk, fuktig trasa; använd inte starka rengöringsmedel
Säkerhet	Jordning obligatorisk; överskrid aldrig 1150 °C; lämna inte utan uppsikt; använd säkerhetshandskar; ha en brandsläckare i närheten
Reservdelar och reparerbarhet	Utbytbar värmeelement (resistans ca 12 Ω); termoelement; fläkt; säkring
Allmän information	Fungerar mindre än 3 timmar i sträck; 30 minuters stopp efter 2 timmar; FCC klass B godkänd

Vanliga frågor - GF1150ND1-3KG Vevor

Vilka metaller kan jag smälta med denna ugn?

Den medföljande degeln är lämplig för guld, silver och koppar. För andra metaller, köp en lämplig degel och kontrollera kompatibiliteten.

Hur ställer jag in temperaturen?

Tryck på knappen U, den inställda temperaturen blinkar. Använd ▲ för att öka eller ▼ för att minska. Bekräfta med P.

Vad betyder symbolen för värmebevarande?

Den blinkande symbolen längst ner på skärmen indikerar att ugnen håller den inställda temperaturen.

Kan jag använda ugnen mer än 3 timmar i sträck?

Nej, det rekommenderas att arbeta mindre än 3 timmar i sträck och ta en paus på 30 minuter efter 2 timmar för att undvika överhettning.

Vad gör jag om skärmen visar ERR1?

ERR1 betyder att temperaturmätkretsen på kortet är trasig. Kontakta teknisk support.

Hur byter jag värmeelementet?

Koppla bort apparaten, öppna botten, ta bort kontakten och bultarna, och byt sedan ut elementet. Resistansen bör vara cirka 12 Ω.

Måste ugnen vara jordad?

Ja, använd alltid ett jordat uttag med den spänning som anges på etiketten.

Hur rengör jag ugnen?

Koppla bort den, använd en mjuk, fuktig trasa. Undvik rengöringsmedel och se till att ingen vätska kommer in.

Vilken är den högsta tillåtna temperaturen?

Den maximala temperaturen är 1150 °C. Överskrid den aldrig för att undvika att skada apparaten.

Kan jag använda ugnen för att smälta återvunnet guld?

Ja, men återvunnet guld kan innehålla syra och alkali som korroderar värmeelementet. Öppna locket regelbundet för att ventilera bort ångor.

BRUKSANVISNING GF1150ND1-3KG Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

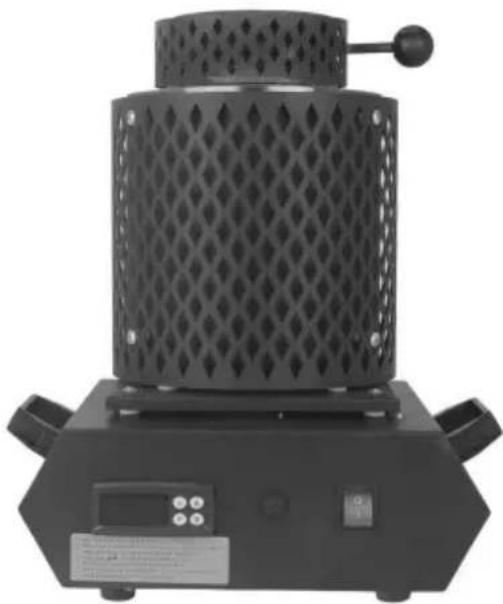

ELEKTRISK SMÄLTUGN

MODELL: GF1150ND1-3KG/GF1150ND2-3KG

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK SMÄLTNING

UGN

MODELL: GF1150ND1-3KG/GF1150ND2-3KG

OBS: Kontrollera regelbundet att degeln är intakt för att undvika skador på värmeslingan!

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras med normalt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

SÄKERHETSINSTRUKTIONER

1.1 Allmän säkerhetsinformation för användning av elektriska apparater:

Se till att säkerhetsinstruktionerna följs för att undvika skador eller elektriska stötar när du använder den här enheten. Läs instruktionerna noggrant och se till att du har förstått dem väl. Förvara bruksanvisningen nära utrustningen så att du kan läsa den när som helst.

1.1.1 Använd alltid strömkällor anslutna till jord och tillhandahåll nödvändig spänning (anges på etiketten på enheten). Om du har några tvivel, låt en elektriker kontrollera att enheten är ordentligt jordad. Använd aldrig en skadad strömkabel.

1.1.2 Utsätt inte enheten för solstrålning. Använd enheten på en skyddad plats för att undvika att skada utrustningen eller utsätta andra för fara. Se till att enheten kan svalna efter 3 timmars konstant arbete och undvik att placera den för nära andra enheter som producerar värme.

1.1.3 Koppla bort den innan rengöring. Använd en mjuk fuktig trasa för rengöring. Undvik att använda tvättmedel och se till att ingen vätska kommer in i enheten. Om metallen innehåller syra eller alkalimaterial kan en kemisk reaktion inträffa som kan fräta på värmeelementet. Håll det övre locket öppet under smältningsprocessen.

1.1.4 Inget internt element i denna enhet behöver underhållas av användaren. Försök inte att demontera eller reparera den själv.

1.2 Allmän säkerhetsinformation för användning av smältugnar:

- Användarmanualen ska förvaras nära enheten och ska alltid vara tillgänglig för användarna. Instruera dina anställda om hur man använder smältugnen på rätt sätt.

• Se till att ditt arbetsområde är väl ventilerat.
• Håll utrymningsvägarna fria.
• Håll en brandsläckare redo att användas.
• Använd alltid skyddshandskar.

- Placera inte smältugnar på brännbara underlag eller nära brännbara material. Låt inte enheten vara utan övervakning under uppvärmningen.

- Överfyll inte degeln för att förhindra att den rinner över under uppvärmningen.

- Tillsätt fasta smältande material genom att långsamt föra in dem i den heta flytande massan.

1.3 Specifik säkerhetsinformation för användning av smältugnar: •För att

säkerställa lång hållbarhet och god funktion hos din enhet,

Vi rekommenderar starkt att du arbetar mindre än 3 timmar åt gången. Se till att stanna i 30 minuter efter 2 timmars kontinuerligt arbete.

- Den maximala driftstemperaturen som tolereras av smältugnen är 1150 °C. Överskrid aldrig detta värde.

- Återvunnet guld eller silver innehåller syra och alkali som kan fräta på värmeelementet. Om du vill smälta den typen av metall, öppna locket till smältkammaren med regelbundenhet för att låta det giftiga ämnet avdunsta.

FCC-information

FÖRSIKTIGHET:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den ansvariga parten för överensstämmelse kan ogiltigförklara användarens behörighet att använda produkten.

Notera:

Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt

skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

MODELL OCH PARAMETRAR

Modell	GF1150ND1-3KG	GF1150ND2-3KG
Input	AC 120V 60Hz	AC 230V 50Hz
Max. Driva	1350W	1350W
Max. Temperatur	1150 y	1150 y
Temperaturfel	± 5y	± 5y
Arbetstemperatur	0-50 y
Material	Stål
Färg	Svart

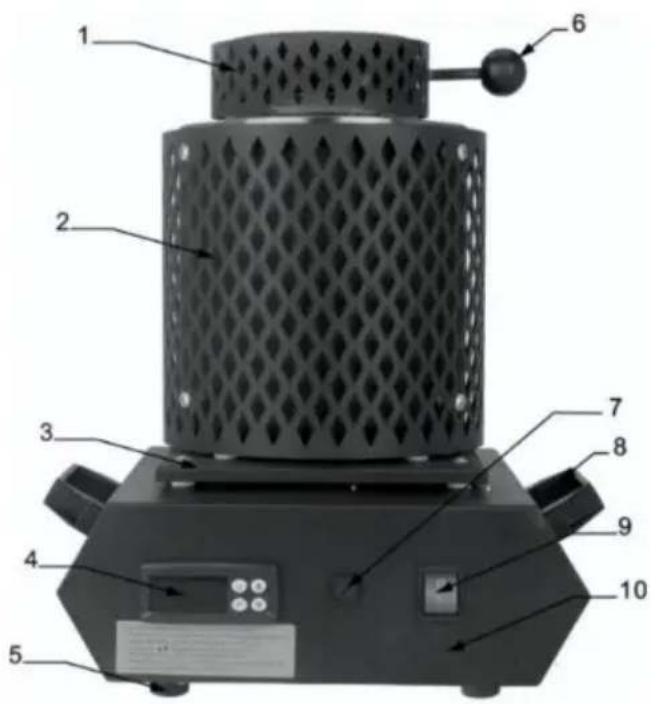

STRUKTURDIAGRAM

1. Skyddsöverdrag
2. Skyddskåpa 3. Isolering
3. Temperaturkontrollmätare 5. Fotkuddar
4. Kåpans öppningshandtag 7. Säkring
5. Maskingrepp 9. Strömbrytare 10. Maskinhus 11. Strömuttag 12. Kåpa Hjälpstav 13. Kylfläkt

DELLISTA

Smältugn x1	Degeltång x1
Nätsladd x1	Isolerade handskar x1
1 kg Degel x1	3 kg degel x1
Grafitoljetank (5 hål) x1	Användarmanual x1

PROCEDUR FÖR TEMPERATURKONTROLL

1. Värmedisplaysymbol
2. Visa den faktiska temperaturen i ugnen
3. Visa den inställda temperaturen
4. Värmekonserveringssymbol
5. U-knapp för att ställa in temperaturen (Efter att ha tryckt på knappen blinkar inställningstemperaturen.)
6. Lägg till temperatur (Vid blinkande inställningstemperatur, tryck för att öka temperaturen)
7. Minska temperaturen (Vid blinkande inställningstemperatur, tryck för att minska temperaturen)
8. Starta uppvärmning/Bekräfta inställd temperatur

Förfarande:

1. Temperaturen på displayen är den faktiska temperaturen inuti ugnen.
2. Tryck på knappen U, temperaturnumret under displayen blinkar. När det blinkar betyder det att temperaturen kan ställas in.
3. Tryck på knappen för att justera önskad temperatur. Kort tryckning ökar siffran gradvis med 1 grad, lång tryckning ökar snabbt. Kort tryckning minskar siffran gradvis

med 1 grad, lång tryckning minskar siffran snabbt.

1. Tryck på knappen P för att bekräfta den inställda temperaturen.
2. Uppåt på displayen betyder symbolen värme och isolering. Uppåt på displayen, symbolen blinkar betyder att temperaturen höjs. Nedanför displayen, symbolen blinkar betyder hålltemperaturen.

SMÄLTNINGSPROCEDUR

1. Lägg metallen som ska smältas i degeln.

1. Internt värmeledningsdiagram, fall inte in i metallmaterialet.

Det kommer att göra att värmetråden brinner.

1. Sätt in degeln i maskinen innan start.

OBS: Kontrollera regelbundet att degeln är intakt för att undvika skador på värmeslingan!

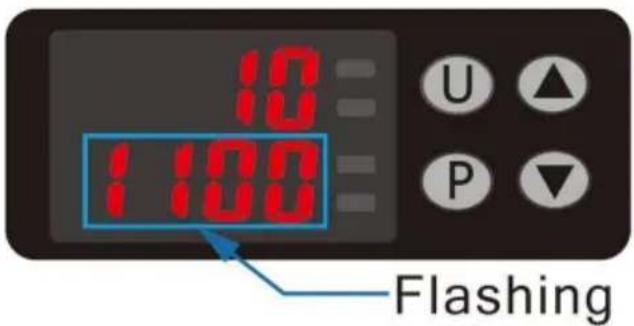

1. Tryck på U för att ställa in temperaturen. Siffran nedan blinkar. Tryck på till justera temperaturen. Tryck på P för att bekräfta.

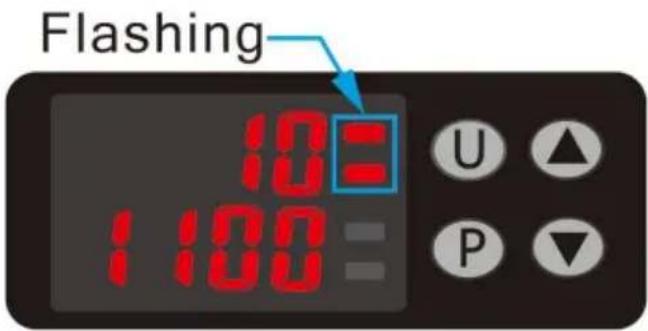

1. Tryck på P-knappen och "blinkar för att starta uppvärmningen.

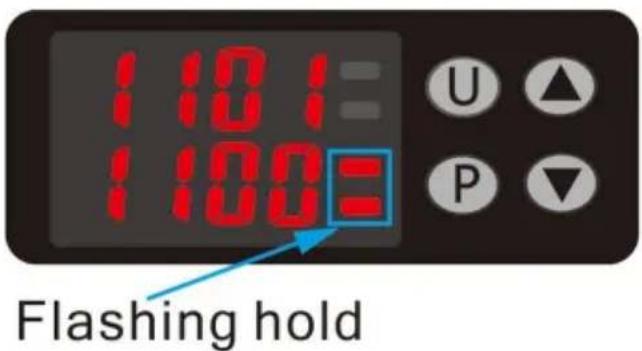

1. “blinkande i det nedre högra hörnet indikerar värmebevarande.

INSTRUKTIONER FÖR SMÄLTNING AV METALLER

VIKTIGT: Grafitdegeln är endast anpassad för att smälta guld, silver, koppar och andra ädla metaller!

Lista över de metalltyper som kan smältas i degeln som medföljer anordning:

Metall	Symbol	Densitet	Densitet Fusion Point
Koppar	Cu	8,92 g/cm3	1084,62 y
Silver	Ag	0,49 g/cm3	962,78 y
Guld	Au	19,30 g/cm3	1064,18 y

Tänk på att degeln inte ska vara helt fylld för att nå en optimal

resultat. Om du överfyller degeln kommer enheten inte att kunna producera värmen behövs för att låta metallen smälta. Dessutom producerar smältprocessen ofta ångor.

Om du överfyller degeln kan det leda till övertryck och användning av enheten blir farligt för användaren, senast genom att öppna locket.

Vänligen köp en anpassad degel för att smälta andra metaller. Informera dig alltid om produktionen av ångor under smältningsprocessen för att kontrollera kompatibiliteten av enheten med dina avsikter.

HUR MAN UPPTÄCKER VÄRMEBLADE

VARNING: Öppna aldrig enheten utan tillstånd från din säljare.

Värmebatteriet kan skadas och du måste byta ut det.

För att göra det, följ dessa instruktioner: Kontrollera funktionen hos värmeslingan.

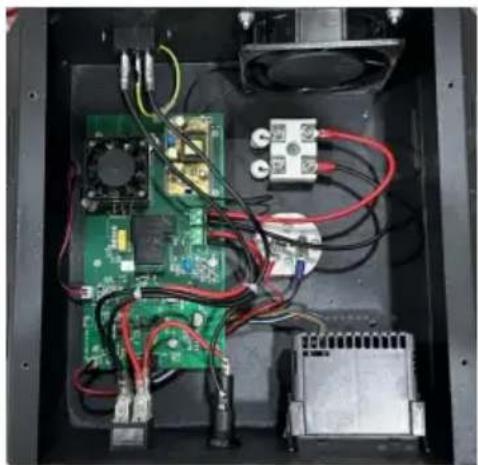

1. Öppna först botten av ugnen.

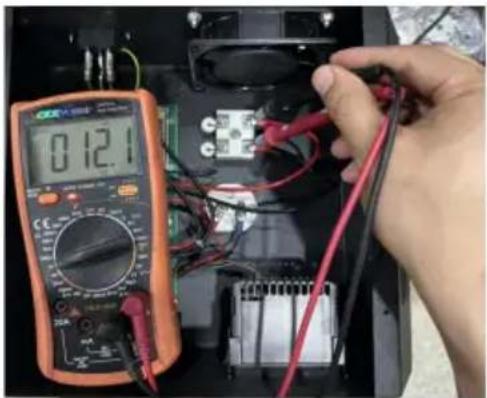

1. Kontrollera värmeslingans motstånd så här.

OBS: Resistansen är cirka 12 ohm. Om det inte finns något motstånd, är uppvärmningstråden trasig och du måste byta till en ny värmeslinga.

BYT UT VÄRMEBLADEN

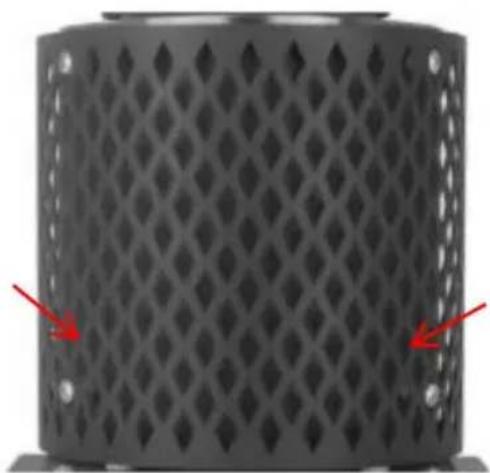

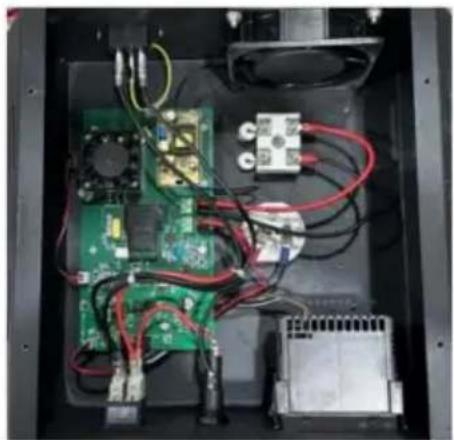

1. Ta bort värmekabelns kontakt och ta bort de två bultarna.

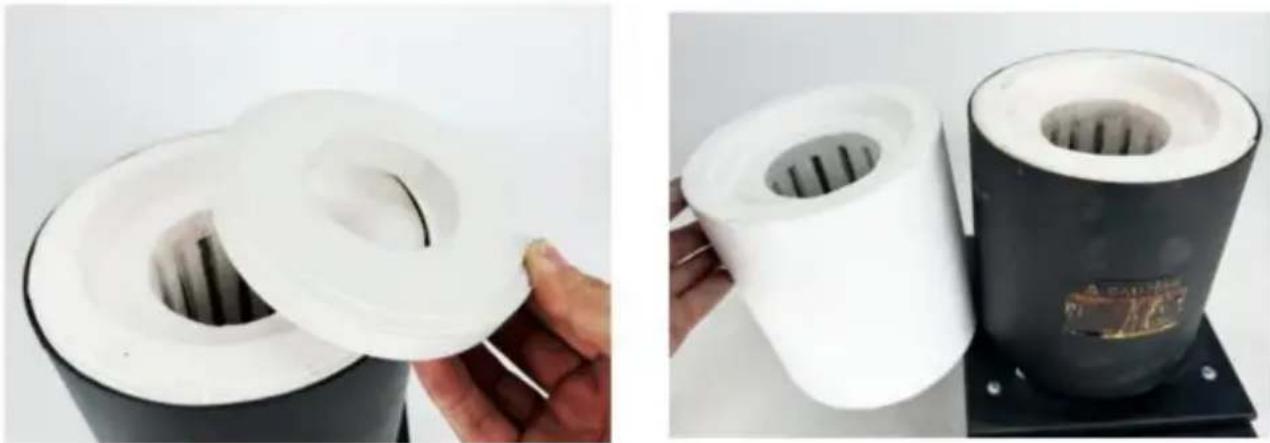

1. Ta bort skyddskåpan.

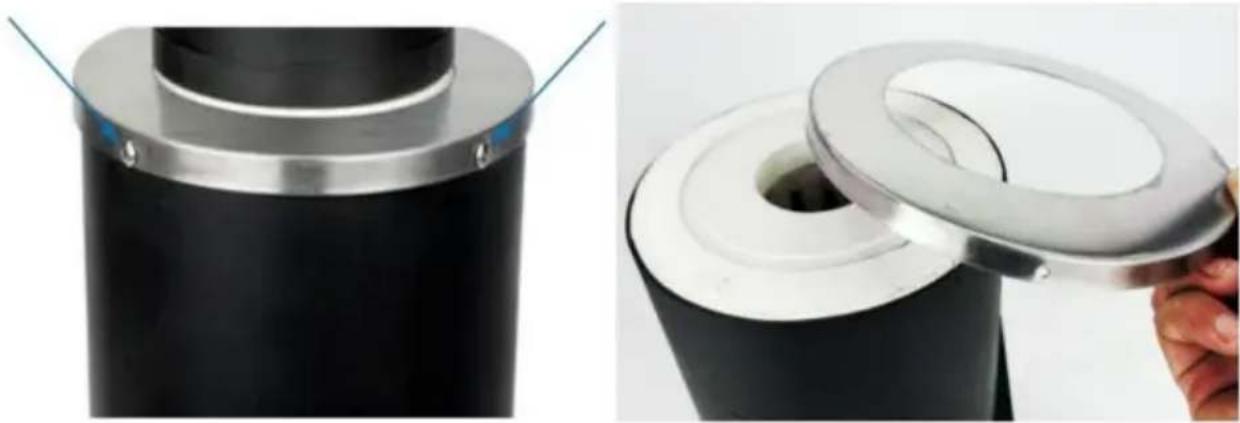

1. Öppna skruvarna på det rostfria stålet och ta bort locket.

Sätt på den nya värmetrådscylindern och installera värmetrådscylindern tillbaka enligt de steg som tidigare tagits bort.

FRÅGOR SOM BEHÖVER UPPMÄRKSAMHET

Visa felkoder för att fastställa maskinproblem •ERR1:

Temperaturmätkretsen på kortet är bruten

• ERR2: Termoelementet är trasigt eller inte anslutet.
• ERR3: Temperaturmätningen av termoelementet ligger utanför intervallet.
• ERR4: Temperaturavkänningselementet på kortet är trasigt eller har lossnat. ERR5: Fläkten är trasig eller har lossnat. ERR6: Temperaturkontrollelementet

är högt.

Arbete av degeln: bruten metall, flöde, värmetråd, cylinder brann av.

Detta behöver du för att köpa en ny värmetrådscylinder.

1. Efter att ha tryckt på P-tangenten blinkar det övre högra hörnet i början

av uppvärmning, och det kan bedömas att värmetråden är avbränd om den inte upphettas inom en minut.

UNDERHÅLL

1. Rengör utsidan och insidan regelbundet för att undvika föroreningar och metallrester.
2. Före och efter användning måste du kontrollera om enheten är normal.
