BRUKSANVISNING KD-1101 Vevor

OBS ! Kontrollera regelbundet att degeln är intakt . För att undvika skador på värmespolen ! Bilderna är endast för referens.

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning - För att minska risken för skador måste användaren läsa instruktionsboken noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU Symbolen som visar en överstruken soptunna indikerar att produkter kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Pro som är märkta som sådana får inte kasseras med vanligt hushålls utan måste lämnas till en insamlingsplats för återvinning av elektris elektroniska apparater.
	FCC-information:FÖRSIKTIGHET:Ändringar eller modifieringar som inte uttryckligen godkänts av den som ansvarar för efterlevnaden kan upphäva användarens rätt att a utrustningen!Denna enhet uppfyller del 15 i FCC-reglerna. Användning är under följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusiv störningar som kan orsaka oönskad drift.VARNING:Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden k ogiltigförklara användarens rätt att använda produkten.Obs! Denna produkt har testats och befunnits uppfylla gränserna fö digital enhet av klass B i enlighet med del 15 i FCC-reglerna. De är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensen och om den inte installeras och används i enlighet med instruktion den orsaka skadliga störningar på radiokommunikation. Det finns do ingen garanti för att störningar inte kommer att uppstå i en viss i Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå pprodukten, uppmanas användaren att försöka korrigera störningen meller flera av följande åtgärder.· Rikta om eller flytta mottagarantennen.· Öka avståndet mellan produkten och mottagaren.· Anslut produkten till ett uttag på en annan krets än den som nansluten till.· Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp

SAFETY INSTRUCTIONS

1.1 EL SÄKERHET - VIKTIGA REGLER

WARNING: Underlåtenhet att följa dessa instruktioner kan orsaka elektrisk stöt eller allvarliga skador.

LÄS FÖRST: Läs noggrant igenom alla instruktioner före användning. Förvara denna manual nära arbetsstationen.

EFFEKTKRAV :

√ Använd alltid jordade strömkällor.
√ Kontrollera korrekt jordning av en behörig elektriker om du är osäker.
√ Använd aldrig med skadade nätsladdar.

VERKSAMHETSMILJÖ :

√ Förvara enheten inomhus borta från direkt solljus.
√ Håll ett avständ på 30 cm från värmekällor.
√ Låt 3 timmar svalna efter kontinuerlig drift.

RENGÖRINGSPROCEDUR :

Koppla bort strömmen före rengöring .

Torka endast ytorna med en fuktig mikrofiberduk.

Använd ALDRIG kemiska rengöringsmedel och låt ALDRIG fukt tränga in .

KEMISK WARNING :

Syra-/alkaliska material kan korrodera värmeelement .

Håll alltid värmeavledningshålet öppet under smältning.

FÖRBUD MOT ANVÄNDARUNDERHÅLL :

✗ Demontera inte några interna komponenter.
✗ Obehöriga reparationer upphäver garantin .

1.2 SÄKERHETSPROTOKOL FÖR SMÄLTNINGSUGN

WARNING: Underlåtenhet att följa anvisningarna kan orsaka allvarliga brännskador eller brandrisk.

MANUELL TILLGÄNGLIGHET :

√ Förvara denna manual inom räckhåll från arbetsstationen
√ Utbilda alla operatörer enligt OSHA 1910.147-standarderna

KRAV PÅ ARBETSOMRÅDET :

√ Bibehåll kontinuerlig ventilation (minst 4 luftbyten/timme) .
√ Håll nödutgångar fria från hinder.

BRANDFÖREBYGGANDE :

√ Förvara brandsläckare av ABC-typ synlig och åtkomlig.
√ INGA brännbara material inom 90 cm.

PERSONLIGT SKYDD :

√ Använd alltid ASTM F2675-certifierade handskar .

DRIFTSÄKERHET :

√ Lämna aldrig utan uppsikt under drift.
√ Fyll degeln till ≤80 % av kapaciteten för att förhindra överfyllning .

MATERIALHANTERING :

√ Tillsätt fasta material långsamt för att undvika stänk.

1.3 DRIFTSÄKERHET VID SMÄLTNINGSUGN

KRITISKA VARNINGAR

DRIFTSVARAKTIGHET

√ MÅSTE upphöra med driften efter 2 timmars kontinuerlig användning.
√ Låt minst 30 minuter svalna innan du startar om.

TEMPERATURGRÄNSER

Överskrid ALDRIG den maximala nominella temperaturen 1150 °C (2102 °F) .

√ Verifiera med kalibrerat termoelement under drift.

ÅTERVUNNEN METALLBEARBETNING

√ Sura/alkaliska rester i återvunna ädelmetaller orsakar korrosion på värmeelementen
√ Obligatoriskt ventilationsprotokoll:

Öppna hålet på kammarlocket helt under smältningen.

Bibehåll minst 4 luftväxlingar/timme i arbetsytan .

FCC-information

FCC-REGLER

WARNING :

Obehöriga modifieringar ogiltigförklarar FCC:s driftstillständ enligt 47 CFR §15.21.

EFTERLEVNADSFÖRKLARING

Denna enhet uppfyller FCC del 15 underavsnitt B. Användning kräver:

1. Acceptans av alla störningar (inklusive oönskad drift) .
2. Icke-störningar med licensierade tjänster.

CERTIFIERING AV KLASS B-ENHET

Testad för att uppfylla gränserna för digitala enheter av klass B enligt 47 CFR §15.1

Dessa gränser:

√ Skydd mot störningar i bostäder
√ Garanterar inte störningsfri drift .

STÖRNINGSMINDRA

Om det orsakar RF-störningar i kommunikationen:

1. Slå på strömmen igen för att bekräfta källan.
2. Genomför alla korrigerande åtgärder:

Flytta antennen.

Öka avståndet mellan enhet och mottagare.

Använd isolerad krets (NEC 210.11-kompatibel) .

Kontakta en certifierad RF-tekniker .

WARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den som är ansvarig för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.

Notera:

Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klæ enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt s mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den installeras och används i enlighet med instruktionerna kan den orsaka skadliga störning på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt orsakar skadliga störningar på radio-tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppma användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

- Rikta om eller flytta mottagarantennen.

• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är anslut
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

MODEL AND PARAMETERS

OBS: Vänligen överensstämma med den modell du köpt.

Modell	KD-110 1	KD-1102
Input	AC 120V 60Hz	AC 230V 50Hz
Maxeffekt	1350W	1350W
Maxtemperatur	1150 °C	1150 °C
Temperaturfel	±5 °C	±5 °C
Arbetstemperatur	0–50 °C
Material	Stål
Färg	Svart och orange

Modell	KD-11 51	KD-11 5 2
Input	AC 120V 60Hz	AC 230V 50Hz
Maxeffekt	1500W	1500W
Maxtemperatur	1150 °C	1150 °C
Temperaturfel	±5 °C	±5 °C
Arbetstemperatur	0–50 °C
Material	Stål
Färg	Svart och orange

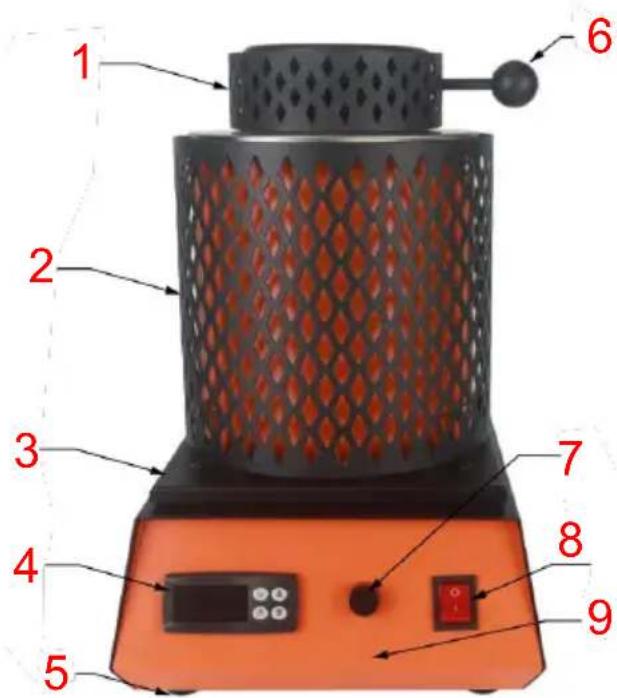

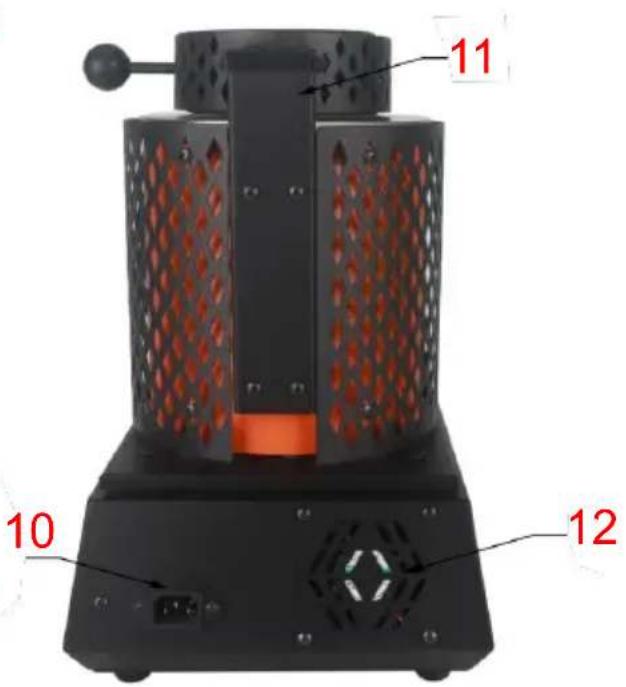

STRUCTURE DIAGRAM

1 2 3 4 5 6 7 8 9

11 10 12

1. Skyddande överdrag
2. Skyddande C över
3. Isolering
4. Temperaturkontrollmätare
5. Fot P -annonser
6. Öppningshandtag för lock
7. Säkring
8. Power S -häxa
9. Maskinkropp
10. Strömuttag

1 1. Skyddshylsa Hjälpstång
1 2. Kylfläkt

PARTS LIST

OBS: Vänligen överensstämma med den modell du köpt.

MODELL: KD -1101 / KD-1102
Smältugn 1 st	Crucible Tong 1 st
Nätsladd x 1	Isolerade G- kärlekar 1 st
Oljetank ( 100 *50* 25mm ) x1	3 kg degel x 1
Säkring x 2	Användarmanual x1

MODELL: KD-1151 / KD-1152

Smältugn 1 st	Crucible Tong 1 st
Nätsladd x 1	Isolerade G- kärlekar 1 st
Oljetank ( 125 * 60 * 40mm)X1	5 kg degel x 1

Oljetank x1	Säkring x 2	Användarmanualx1

PROCEDURE FOR TEMPERATURE CONTROL

1 2 3 4 5 6 7 8 30= 1000= U ▲ P ▼

1. Värmedisplaysymbol
2. Visa den faktiska temperaturen i ugnen
3. Visa den inställda temperaturen
4. Symbol för värmebevarande display
5. U-knappen för att ställa in temperaturen (Efter att du tryckt på kna blinkar den inställda temperaturen.)
6. Lägg till temperatur (Displayinställningstemperaturen flimrar för att läg till temperatur)
7. Sänk temperaturen (Displayens temperaturinställning flimrar för att sänka temperaturen.)
8. Starta uppvärmning/Bekräfta inställd temperatur

Förfarande:

1. Temperaturen på displayen är den faktiska temperaturen inuti ugner

2. Tryck på knappen U, temperaturnumret under displayen blinkar. När blinkar betyder det att temperaturen kan ställas in.

3. Tryck på knappen▼för att justera önskad temperatur Kort tryckning ▲ Siffran ökar progressivt med 1 grad, tryck länge antalet kommer att öka snabbt Kort tryck minskar numret gradvis med 1 grad, långt tryck▼minskar numret snabbt.

4. Tryck på knappen P för att bekräfta inställningen av temperaturen.
5. På uppsidan av displayen, symbole■ betyder uppvärmning och isolering. På displayen, uppifrån , finns symbolen blinkande innebär att temperaturen ökar. Under displayer■ indikerar den blinkande symbolen hålltemperaturen.

MELTING PROCEDURE

1. Lägg metallen som ska smältas i degeln.

1. Diagram över intern värmekabel, fall inte i metallmaterialet. Det kommer att orsaka att värmekabeln bränns.

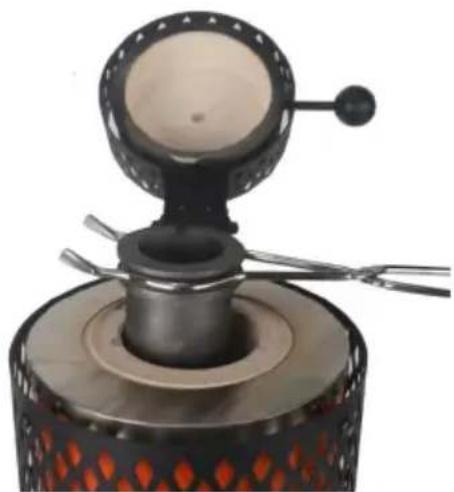

1. Sätt i degeln i maskinen innan du börjar.

OBS ! Kontrollera regelbundet att degeln är intakt . för att undvika skador på värmespolen !

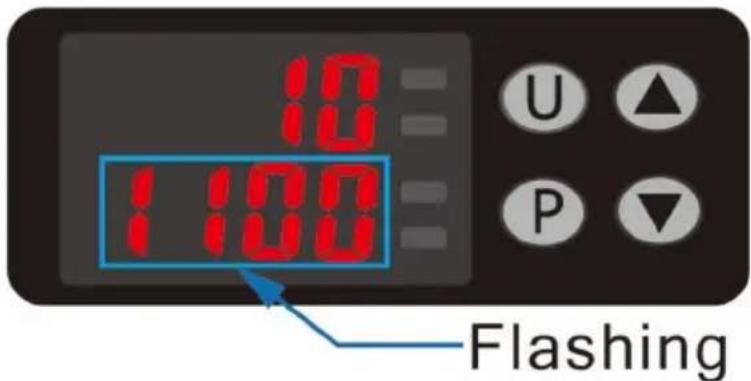

10 1:00 U ▲ P ▼ Flashing

1. Tryck på U för att ställa in temperaturen . Siffran nedan blinkar Tryck för att justera temperaturen . Tryck på P för att bekräfta .

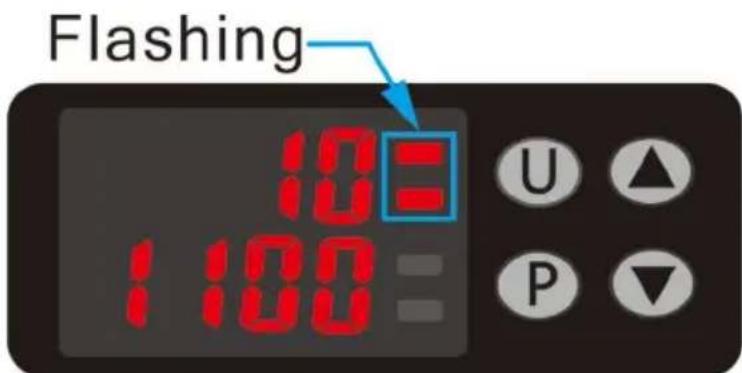

Flashing 10= 1:00- U ▲ P ▼

1. Tryck på P-tangenten och ≡ ” blinkar för att uppvärmningen ska starta .

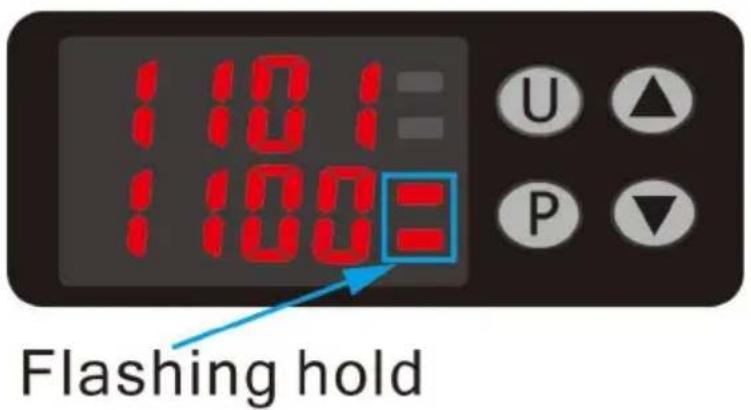

1101 1100= U ▲ P ▼ Flashing hold

1. " =" Blinkande i det nedre högra hörnet indikerar värmebevaring .

VIKTIGT: Degeln är endast avsedd för att smälta guld, silver, koppar och a ädelmetaller!

Lista över metalltyper som kan smältas i den medföljande degeln:

Metall	Symbol	Densitet	Densitetsfusionspunkt
Koppar	Cu	8,92 g/cm3	1084,62 °C (1984 °F)
Silver	Ag	1 0,49 g/cm3	962,78 °C (1763,2 °F)
Guld	Au	19,3 g/cm3	1064,18 °C (1947,52 °F)
Aluminium	Al	2,7 g/cm3	660,32°C (1220,58°F)
Magnesium	Mg	1,74 g/cm3	6 50 °C (1 202 °F)
Zink	Zn	7,14 g/cm3	419,53 °C (787,15 °F)
Leda	Pb	11,34 g/cm3	327,5 °C (621,5 °F)
Tenn	Sn	7,28 g/cm3	231,93 °C (449,47 °F)
Kalcium	Ca	1,55 g/cm3	842 °C (1548 °F)

Tänk på att degeln inte bör fyllas helt för att uppnå ett optimalt resu du överfyller degeln kommer enheten inte att kunna producera den vä som behövs för att låta metallen smälta. Dessutom producerar smältprocessen ofta ångor. Om du överfyller degeln kan det leda till

övertryck och användningen av enheten blir farlig för användaren, sena genom att öppna locket.

Köp en anpassad degel för att smälta andra metaller. Informera dig a om ångproduktionen under smältprocessen för att kontrollera enhetens kompatibilitet med dina avsikter.

MATTERS NEEDING ATTENTION

Visa felkoder för att fastställa maskinproblem.

• ERR1: Temperaturmätningskretsen på kortet är trasig.
• ERR2: Termoelementet är trasigt eller inte anslutet.
• ERR3: Termoelementets temperaturmätning är utanför intervallet.
• ERR4: Temperaturavkänningselementet på kortet är trasigt eller faller
• ERR5: Fläkten är trasig eller faller av.
• ERR6: Temperaturregleringselementet är högt.

1. Metallmaterial som faller in i värmetrådscylindern kortsluts, vilket orsakar kortslutning i degelns metallflöde och att värmetrådscylindern brinner av.

Detta behöver du för att köpa en ersättningsvärmetrådscylinder.

1. Efter att man tryckt på P-knappen blinkar det övre högra hörnet uppvärmningen börjar, och det kan bedömas att värmetråden har brän om den inte värms upp inom en minut.

MAINTENANCE

1. Rengör utsidan och insidan regelbundet för att undvika föroreningar metallrester.
2. Före och efter användning måste du kontrollera om enheten är normal.
