KD-1101 - Elektrische oven Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische smeltoven
Merk	Vevor
Model	KD-1101
Voeding	AC 120 V, 60 Hz
Maximaal vermogen	1350 W
Maximale temperatuur	1150 °C
Temperatuurnauwkeurigheid	±5 °C
Bedrijfstemperatuurbereik	0‑50 °C
Behuizingsmateriaal	Staal
Kleur	Zwart en oranje
Smeltkroes capaciteit	Tot 3 kg
Afmetingen (ongeveer)	35 × 30 × 30 cm
Nettogewicht (ongeveer)	8 kg
Beveiliging	Zekeringen (2 inbegrepen)
Besturingssysteem	Digitaal met LED-display
Belangrijkste functies	Verwarmen, temperatuur behouden, nauwkeurige afstelling
Ventilatie	Ingebouwde koelventilator
Beoogd gebruik	Smelten van edelmetalen (goud, zilver, koper, enz.)
Veiligheid	Uitschakeling na 2 uur, oververhittingsbeveiliging, zekeringen
Onderhoud	Regelmatige reiniging, controle van de smeltkroes, geen chemicaliën
Inbegrepen accessoires	Netsnoer, geïsoleerde handschoen, oliereservoir, smeltkroes 3 kg, zekeringen ×2, handleiding
Certificeringen	Conform FCC Klasse B

Veelgestelde vragen - KD-1101 Vevor

Hoe stel ik de temperatuur in op de KD-1101 oven?

Druk op de knop U om de display van de ingestelde temperatuur te laten knipperen. Gebruik de knoppen ▲ en ▼ om de waarde aan te passen (kort indrukken = 1 °C, lang indrukken = snel). Bevestig door op P te drukken.

Wat betekent foutcode ERR1?

Code ERR1 geeft aan dat het temperatuurmeetcircuit op de kaart kapot is. Neem contact op met de klantenservice.

Welke metalen kunnen in deze oven worden gesmolten?

De meegeleverde smeltkroes is geschikt voor het smelten van goud, zilver, koper, aluminium, magnesium, zink, lood, tin en calcium. Voor andere metalen koopt u een geschikte smeltkroes.

Hoe maak ik de oven schoon na gebruik?

Koppel het apparaat los van de stroom en wacht tot het is afgekoeld. Veeg de buiten- en binnenoppervlakken af met een vochtige microvezeldoek. Gebruik nooit chemische reinigingsmiddelen en voorkom dat er vocht binnendringt.

Waarom wordt de oven niet warm?

Controleer eerst de zekeringen (2 inbegrepen). Als het display uit blijft of het verwarmingssymbool niet knippert na het indrukken van P, kan de verwarmingsdraad zijn doorgebrand. Vervang in dat geval de verwarmingscilinder.

Wat is de maximale vulcapaciteit van de smeltkroes?

Vul de smeltkroes nooit voor meer dan 80% van zijn capaciteit om overloop en overdrukrisico's te voorkomen.

Kan ik de oven onbeheerd achterlaten tijdens gebruik?

Nee, laat de oven nooit onbeheerd achter tijdens gebruik. Blijf altijd in de buurt om te kunnen reageren bij afwijkingen.

Wat te doen als het apparaat ERR2 weergeeft?

Code ERR2 betekent dat de thermokoppel kapot of losgekoppeld is. Controleer de aansluiting van de thermokoppel en vervang deze indien nodig.

Wat is de maximale ononderbroken bedrijfsduur?

De oven mag niet langer dan 2 uur achter elkaar werken. Laat hem na deze periode ten minste 30 minuten afkoelen voordat u hem opnieuw start.

Hoe weet ik of de smeltkroes in goede staat is?

Controleer vóór elk gebruik periodiek de integriteit van de smeltkroes. Als deze scheuren of vervormingen vertoont, vervang hem dan onmiddellijk om schade aan het verwarmingselement te voorkomen.

GEBRUIKSAANWIJZING KD-1101 Vevor

OPMERKING: Controleer regelmatig de intactheid van de kroes, om schade aan de verwarmingsspiraal te voorkomen! Foto's ter referentie.

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing - Om het risico op letsel te verminderen, moet de de gebruiksaanwijzing zorgvuldig lezen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Richtlijn 20 Het symbool met een doorgekruiste vuilnisbak geeft aan dat het p de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor product en alle accessoires die met dit symbool zijn gemarkeerd. Die als zodanig zijn gemarkeerd, mogen niet met het normale huis worden weggegooid, maar moeten worden ingeleverd bij een inzam voor recycling van elektrische en elektronische apparaten.
	FCC-informatie: VOORZICHTIGHEID: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd partij die verantwoordelijk is voor de naleving, kunnen de bevoegdh de gebruiker om het apparaat te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusie interferentie die een ongewenste werking kan veroorzaken. WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is naleving, kunnen de bevoegdheid van de gebruiker om het product bedienen ongeldig maken. Let op: Dit product is getest en voldoet aan de limieten voor een apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze zijn bedoeld om een redelijke bescherming te bieden tegen schade interferentie in een woonomgeving. Dit product genereert, gebruikt en kan radiofrequentie-energie uitstra Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is ech geen garantie dat er in een bepaalde installatie geen interferentie optreden. Als dit product schadelijke interferentie veroorzaakt in radtelevisieontvangst, wat kan worden vastgesteld door het product uit weer in te schakelen, wordt de gebruiker aangeraden de interferent verhelpen door een of meer van de volgende maatregelen te nem. Heroriënteer of verplaats de ontvangstantenne. Vergroot de afstand tussen het product en de ontvanger. Sluit het product aan op een stopcontact in een ander circuit da de ontvanger is aangesloten. Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Als u deze instructies niet opvolgt, kan dit een elektrische schok of ernstig letsel veroorzaken.

LEES EERST: Lees alle instructies zorgvuldig door vóór gebruik. Houd deze handleiding in de hand in de buurt van de werkplek.

VERMOGENSVEREISTEN:

√ Gebruik altijd geaarde stroombronnen. √ Laat een erkende elektricien controleren of de aarding goed is aangesloten als u niet zeker bent. √ Gebruik het apparaat nooit met beschadigde netsnoeren.

BEDRIJFSOMGEVING:

√ Houd het apparaat binnenshuis, uit de buurt van direct zonlicht. √ Houd 30 cm afstand tot warmtebronnen. √ Laat het apparaat 3 uur afkoelen na continu gebruik.

REINIGINGSPROCEDURE:

Schakel de stroom uit voordat u gaat schoonmaken.

Veeg de oppervlakken alleen af met een vochtige microvezeldoek.

Gebruik NOOIT chemische reinigingsmiddelen en laat geen vocht binnendringen.

Zure/basische materialen kunnen verwarmingselementen aantasten.

Houd het warmteafvoergat altijd open tijdens het smelten.

VERBOD OP GEBRUIKERSONDERHOUD:

✗ Demonteer geen interne componenten.

✗ Ongeautoriseerde reparaties maken de garantie ongeldig.

1.2 VEILIGHEIDSPROTOCOLLEN VOOR SMELTOVENS

WAARSCHUWING: Als u zich hier niet aan houdt, kan dit ernstige brandwonden of brandgevaar veroorzaken.

HANDMATIGE TOEGANKELIJKHEID:

√ Houd deze handleiding binnen handbereik van het werkstation. √ Train alle operators volgens de OSHA 1910.147-normen.

√ Zorg voor continue ventilatie (minimaal 4 luchtverversingen/uur). √ Houd nooduitgangen vrij van obstakels.

BRANDPREVENTIE:

√ Zorg dat de ABC-brandblusser zichtbaar en bereikbaar is. √ GEEN brandbare materialen binnen 36 inch.

PERSOONLIJKE BESCHERMING:

√ Draag te allen tijde ASTM F2675-gecertificeerde handschoenen.

OPERATIONELE VEILIGHEID:

√ Nooit onbeheerd achterlaten tijdens gebruik. √ Vul de kroes tot ≤80% capaciteit om overlopen te voorkomen.

MATERIAALBEHANDELING:

Voeg vaste stoffen langzaam toe om spatten te voorkomen.

1.3 OPERATIONELE VEILIGHEID VAN DE SMELTOVENS

KRITISCHE WAARSCHUWINGEN

BEDRIJFSDUUR

√ MOET na 2 uur continu gebruik stoppen met werken. √ Laat het spel minimaal 30 minuten afkoelen voordat u het opnieuw opstart.

TEMPERATUURGRENZEN

Overschrijd NOOIT de maximale nominale temperatuur van 1150°C (2102°F).

√ Controleer met gekalibreerde thermokoppel tijdens gebruik.

VERWERKING VAN GERECYCLED METAAL

√ Zure/alkalische resten in gerecyclede edelmetalen veroorzaken corrosie van verwarmingselementen. √ Verplicht beademingsprotocol:

Open het gat aan de bovenkant van het kamerdeksel volledig tijdens het smelten.

Zorg voor minimaal 4 luchtverversingen per uur in de werkruimte.

FCC-informatie

FCC-REGELGEVING

WAARSCHUWING :

Ongeautoriseerde wijzigingen maken de FCC-bedrijfsvergunning ongeldig volgens 47 CFF §15.21.

COMPLIANCEVERKLARING

Dit apparaat voldoet aan FCC Deel 15 Subdeel B. Voor de werking is het volgende

1. Aanvaarding van alle interferentie (inclusief ongewenste werking) .
2. Geen inmenging in gelicentieerde diensten.

CERTIFICERING VAN KLASSE B-APPARATEN

Getest om te voldoen aan de limieten voor digitale apparaten van klasse B volgens §15.107/109. Deze limieten:

√ Zorg voor bescherming tegen interferentie in woonomgevingen. √ Er kan geen garantie worden gegeven voor een storingsvrije werking.

VERMINDERING VAN INTERFERENTIE

Indien er RF-interferentie in de communicatie ontstaat:

1. Schakel de stroom uit en weer in om de bron te bevestigen.
2. Voer alle corrigerende maatregelen uit:

Antenne verplaatsen.

Vergroot de scheiding tussen apparaat en ontvanger.

Gebruik een geïsoleerd circuit (NEC 210.11-compatibel) .

Neem contact op met een gecertificeerde RF-technicus.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking:

Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in een bepaalde

installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.

- Sluit het product aan op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

MODEL EN PARAMETERS

LET OP: Kies het model dat overeenkomt met het model dat u hebt gekocht.

Model	KD-110 1	KD-1102
Invoer	AC 120V 60Hz	AC 230V 50Hz
Maximaal vermogen	1350W	1350W
Maximale temperatuur	1150°C	1150°C
Temperatuurfout	±5°C	±5°C
Werktemperatuur	0-50°C
Materiaal	Staal
Kleur	Zwart en oranje

Model	KD-11 51	KD-11 5 2
Invoer	AC 120V 60Hz	AC 230V 50Hz
Maximaal vermogen	1500W	1500W
Maximale temperatuur	1150°C	1150°C
Temperatuurfout	±5°C	±5°C

Werktemperatuur	0-50 °C
Materiaal	Staal
Kleur	Zwart en oranje

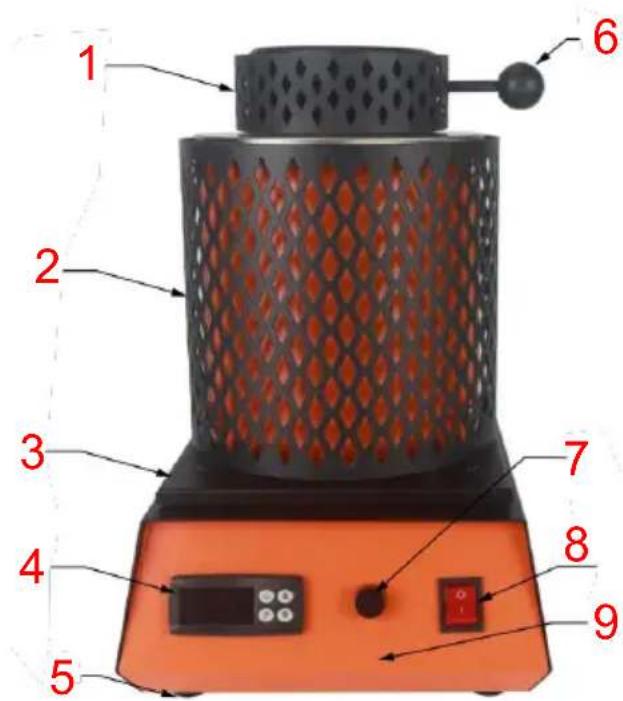

STRUCTUURDIAGRAM

1. Beschermhoes 2. Beschermende C over
2. Isolatie
3. Temperatuurregelmeter
4. Voet P- advertenties
5. Dekselopeningshendel
6. Zekering
7. Power S -schakelaar
8. Machinelichaam

1 0 .Stopcontact 1 1. Deksel hulpstang 1 2 .Koelventilator

PARTS LIST

LET OP: Kies het model dat overeenkomt met het model dat u hebt gekocht.

MODEL: KD -1101 / KD-1102
Smeltoven 1x	Crucible T ong 1x
Netsnoer x 1	Geïsoleerde G houdt van 1x
Olietank ( 100 * 50 *25mm ) x	3kg kroes x 1
Zekering x 2	Gebruikershandleiding x1

MODEL: KD-1151 / KD-1152

Olietank ( 125*60*40mm ) X1	5kg kroes x 1
Olietank x1	Zekering x 2	Gebruikershandleidin g x1

PROCEDURE FOR TEMPERATURE CONTROL

1. Warmteweergave symbool
2. Toon de werkelijke temperatuur in de oven
3. Geef de ingestelde temperatuur weer
4. Symbool voor warmtebehoud
5. U-knop om de temperatuur in te stellen (Nadat u op de knop hebt gedrukt, gaat de ingestelde temperatuur knipperen.)
6. Temperatuur verhogen (het display toont de ingestelde temperatuur knipperend om de temperatuur te verhogen)
7. Temperatuur verlagen (het display toont een knipperende weergave van de ingestelde temperatuur om de temperatuur te verlagen.)
8. Start met verwarmen/bevestig de ingestelde temperatuur

Procedure:

1. De temperatuur op het display is de werkelijke temperatuur in de oven.
2. Druk op de U-toets; het temperatuurnummer onder het display knippert. Als het knippert, kan de temperatuur worden ingesteld.
3. Druk op de toets om de gewenste temperatuur aan te passen. Bij kort indrukken neemt het getal geleidelijk met 1 graad toe, bij lang indrukken neemt het aantal snel toe. Als u de waarde kort indrukt, neemt het getal geleidelijk af met 1 graad. Als u de waarde lang indrukt, neemt het getal snel af.
4. Druk op de toets P om de ingestelde temperatuur te bevestigen.
5. Bovenaan het scherm staat het symbool dat verwarming en isolatie betekent. Bovenaan het display knippert het symbool, wat betekent dat de temperatuur stijgt. Onder het display knippert het symbool, wat de bewaartemperatuur aangeeft.

SMELTPROCEDURE

1. Doe het te smelten metaal in de smeltkroes.

1. Schema van de interne verwarmingsdraad. Zorg ervoor dat u het metaal niet laat vallen. Anders kan de verwarmingsdraad verbranden.

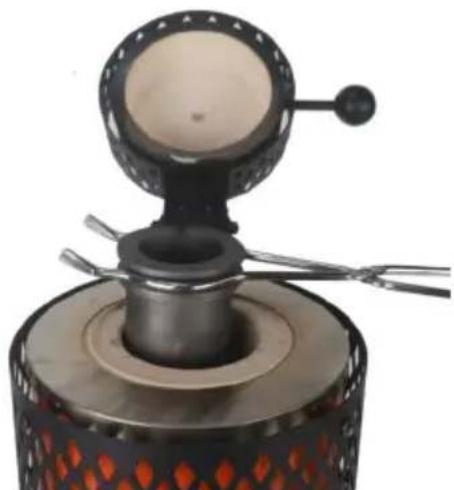

1. Plaats de kroes in de machine voordat u begint.

OPMERKING: Controleer regelmatig de intactheid van de kroes, om schade aan de verwarmingsspiraal te voorkomen!

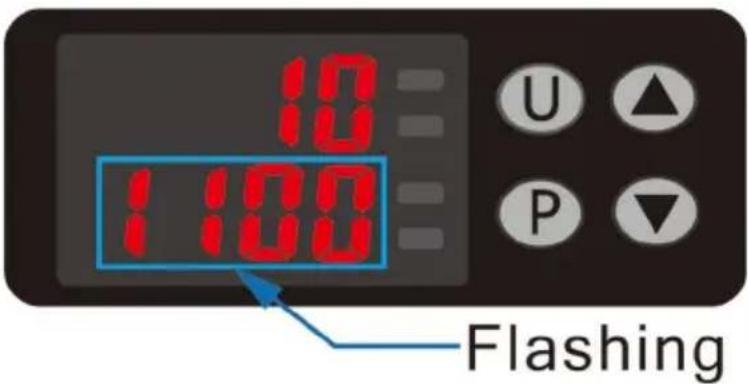

1. Druk op U om de temperatuur in te stellen. Het onderstaande knippert. Pas de temperatuur aan met de toetsen. Druk op P om te bevestigen.

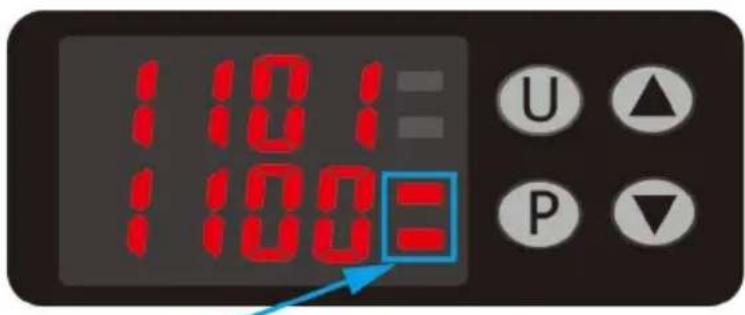

1. Druk op de P-toets en de “=” knippert voor het begin van het verwarmen.

Knipperend houdt

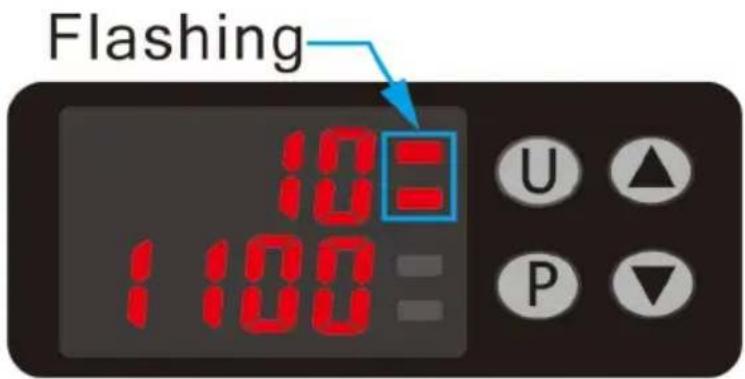

1. “=” knipperend in de rechter benedenhoek geeft aan dat de warmte behouden blijft.

BELANGRIJK: De smeltkroes is alleen geschikt voor het smelten van goud, zilver, koper en andere edelmetalen!

Lijst met metaalsoorten die kunnen worden gesmolten in de bij het apparaat geleverde smeltkroes:

Metaal	Symbool	Dikte	Dichtheidsfusiepunt
Koper	Cu	8,92 g/cm3	1084,62°C (1984°F)
Zilver	Ag	1 0,49 g/cm3	962,78°C (1763,2°F)
Goud	Au	19,3 g/cm3	1064,18°C (1947,52°F)
Aluminium	Al	2,7 g/cm3	660,32°C (1220,58°F)
Magnesium	Mg	1,74 g/cm3	6 50 °C (1 202 °F)
Zink	Zink	7,14 g/cm3	419,53 °C (787,15 °F)
Leiding	Pb	11,34 g/cm3	327,5 °C (621,5 °F)
Tin	Sn	7,28 g/cm3	231,93 °C (449,47 °F)
Calcium	Ca	1,55 g/cm3	842 °C (1548 °F)

Houd er rekening mee dat de smeltkroes niet volledig gevuld mag zijn om een optimaal resultaat te bereiken. Als u de smeltkroes te vol doet, kan het apparaat niet de warmte produceren die nodig is om het metaal te smelten. Bovendien komen er tijdens het smeltproces vaak dampen vrij. Als u de smeltkroes te vol doet, kan dit leiden tot overdruk en wordt het gebruik van het apparaat gevaarlijk voor de gebruiker, in ieder geval bij het openen van de deksel.

Koop een aangepaste smeltkroes om andere metalen te smelten.

Informeer u altijd over de ontwikkeling van dampen tijdens het smeltproces om de compatibiliteit van het apparaat met uw doeleinden te controleren.

AANDACHTSPUNTEN

Geef foutcodes weer om machineproblemen te identificeren.

• ERR1: Het temperatuurmeetcircuit op het bord is kapot.
• ERR2: Het thermokoppel is kapot of niet aangesloten.
• ERR3: Thermokoppeltemperatuurmeting valt buiten het bereik.
• ERR4: Het temperatuursensorelement op de printplaat is kapot of valt eraf.
• ERR5: De ventilator is kapot of valt eraf.
• ERR6: Het temperatuurregelelement is hoog.

1. Metaalmateriaal dat in de verwarmingsdraadcilinder valt, wordt kortgesloten. Tijdens het werk van de smeltkroes is het gebroken met van de verwarmingsdraadcilinder verbrand.

Hiervoor moet u een vervangende verwarmingsdraadcilinder kopen.

1. Nadat u op de P-toets hebt gedrukt, knippert de rechterbovenhoek aan te geven dat het verwarmen begint. Als u de verwarmingsdraad binnen een minuut verwarmt, kunt u vaststellen dat deze is doorgebra

MAINTENANCE

1. Maak de binnen- en buitenkant regelmatig schoon om onzuiverheden en metaalresten te voorkomen.
2. Controleer voor en na gebruik of het apparaat normaal functioneert.
