Tipo di prodotto	Forno elettrico di fusione
Marca	Vevor
Modello	KD-1101
Alimentazione	CA 120 V, 60 Hz
Potenza massima	1350 W
Temperatura massima	1150 °C
Precisione della temperatura	±5 °C
Intervallo di temperatura operativa	0‑50 °C
Materiale della custodia	Acciaio
Colore	Nero e arancione
Capacità del crogiolo	Fino a 3 kg
Dimensioni (circa)	35 × 30 × 30 cm
Peso netto (circa)	8 kg
Protezione	Fusibili (2 inclusi)
Sistema di controllo	Digitale con display LED
Funzioni principali	Riscaldamento, mantenimento della temperatura, regolazione precisa
Ventilazione	Ventilatore di raffreddamento integrato
Utilizzo previsto	Fusione di metalli nobili (oro, argento, rame, ecc.)
Sicurezza	Spegnimento dopo 2 ore, protezione contro il surriscaldamento, fusibili
Manutenzione	Pulizia regolare, controllo del crogiolo, nessun prodotto chimico
Accessori inclusi	Cavo di alimentazione, guanto isolato, serbatoio dell'olio, crogiolo 3 kg, fusibili ×2, manuale
Certificazioni	Conforme FCC Classe B

Domande frequenti - KD-1101 Vevor

Come regolare la temperatura sul forno KD-1101 ?

Premere il pulsante U per far lampeggiare il display della temperatura impostata. Utilizzare i pulsanti ▲ e ▼ per regolare il valore (pressione breve = 1 °C, pressione lunga = veloce). Confermare premendo P.

Cosa significa il codice di errore ERR1 ?

Il codice ERR1 indica che il circuito di misura della temperatura sulla scheda è rotto. Contattare il servizio post-vendita.

Quali metalli possono essere fusi in questo forno ?

Il crogiolo fornito è adatto per fondere oro, argento, rame, alluminio, magnesio, zinco, piombo, stagno e calcio. Per altri metalli, acquistare un crogiolo adatto.

Come pulire il forno dopo l'uso ?

Scollegare l'apparecchio e attendere che si raffreddi. Pulire le superfici esterne e interne con un panno in microfibra umido. Non utilizzare mai detergenti chimici ed evitare che l'umidità penetri all'interno.

Perché il forno non si riscalda ?

Controllare prima i fusibili (2 inclusi). Se il display rimane spento o il simbolo di riscaldamento non lampeggia dopo aver premuto P, il filamento riscaldante potrebbe essere bruciato. In tal caso, sostituire il cilindro riscaldante.

Qual è la capacità massima di riempimento del crogiolo ?

Non riempire mai il crogiolo più del 80 % della sua capacità per evitare traboccamenti e rischi di sovrapressione.

Posso lasciare il forno senza supervisione durante il funzionamento ?

No, non lasciare mai il forno senza supervisione durante il funzionamento. Rimanere sempre nelle vicinanze per reagire in caso di anomalia.

Cosa fare se l'apparecchio mostra ERR2 ?

Il codice ERR2 significa che la termocoppia è rotta o scollegata. Verificare la connessione della termocoppia e sostituirla se necessario.

Qual è la durata massima di funzionamento continuo ?

Il forno non deve funzionare per più di 2 ore consecutive. Dopo questo periodo, lasciarlo raffreddare per almeno 30 minuti prima di riavviarlo.

Come sapere se il crogiolo è in buone condizioni ?

Controllare periodicamente l'integrità del crogiolo prima di ogni utilizzo. Se presenta crepe o deformazioni, sostituirlo immediatamente per evitare di danneggiare la resistenza riscaldante.

MANUALE UTENTE KD-1101 Vevor

NOTA: Controllare periodicamente l'integrità del crogiolo, per evitare danni alla serpentina di riscaldamento! Foto di riferimento.

Queste sono le istruzioni originali, si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

	Avvertenza - Per ridurre il rischio di lesioni, l'utente deve legger attentamente il manuale di istruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barra indica che il prodotto richiede la raccolta differenziata nell'Unione E Questo vale per il prodotto e tutti gli accessori contrassegnati da simbolo. I prodotti contrassegnati come tali non possono essere sni normali rifiuti domestici, ma devono essere conferiti presso un pu raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche
	Informazioni FCC:ATTENZIONE:Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare l'apparecchiatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesideATTENZIONE: Modifiche o alterazioni apportate al prodotto non espressamente approvate dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodottNota: questo prodotto è stato testato e ritenuto conforme ai limiti dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofreq se non installato e utilizzato secondo le istruzioni, può causare inte dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzi tali interferenze non si verifichino in una particolare installazione. S prodotto causa interferenze dannose alla ricezione radiofonica o tele verificabili spegnendo e riaccendendo il prodotto, si consiglia all'uterprovare a correggere l'interferenza adottando una o più delle segue misure.· Riorientare o riposizionare l'antenna ricevente.· Aumentare la distanza tra il prodotto e il ricevitore.· Collegare il prodotto a una presa di corrente su un circuito dive quello a cui è collegato il ricevitore.· Per assistenza, consultare il rivenditore o un tecnico radio/TV es

ISTRUZIONI DI SICUREZZA

1.1 SICUREZZA ELETTRICA - REGOLE CRITICHE

ATTENZIONE: la mancata osservanza di queste istruzioni può causare scosse elettriche o lesioni gravi.

LEGGERE PRIMA: Leggere attentamente tutte le istruzioni prima dell'uso. Tenere questo manuale a portata di mano vicino alla postazione di lavoro.

REQUISITI DI ALIMENTAZIONE:

√ Utilizzare sempre fonti di corrente con messa a terra. √ Non utilizzare mai con cavi di alimentazione danneggiati.

√ In caso di dubbi, far verificare la corretta messa a terra da un elettricista autorizzato.

√ Tenere l'unità al chiuso, lontano dalla luce solare diretta. √ Mantenere una distanza di 30 cm dalle fonti di calore. √ Lasciare raffreddare per 3 ore dopo il funzionamento continuo.

PROCEDURA DI PULIZIA:

Scollegare l'alimentazione prima di pulire.

Pulire le superfici solo con un panno in microfibra umido.

NON utilizzare MAI detergenti chimici né consentire l'ingresso di umidità.

AVVERTENZA CHIMICA:

I materiali acidi/alcalini possono corrodere gli elementi riscaldanti.

Durante la fusione, tenere sempre aperto il foro di dissipazione del calore.

DIVIETO DI MANUTENZIONE DA PARTE DELL'UTENTE:

✗ Non smontare alcun componente interno. ✗ Le riparazioni non autorizzate annullano la garanzia.

1.2 PROTOCOLLI DI SICUREZZA DEL FORNO DI FUSIONE

ATTENZIONE: la mancata osservanza di questa norma può causare gravi ustioni o risincendio.

ACCESSIBILITÀ MANUALE:

√ Tenere questo manuale a portata di mano della postazione di lavoro. √ Formare tutti gli operatori utilizzando gli standard OSHA 1910.147.

REQUISITI DELL'AREA DI LAVORO:

√ Mantenere una ventilazione continua (min. 4 ricambi d'aria/ora). √ Mantenere le uscite di emergenza libere da ostacoli.

PREVENZIONE INCENDI:

√ Tenere l'estintore di tipo ABC visibile e accessibile. √ NESSUN materiale combustibile entro 36 pollici.

PROTEZIONE PERSONALE:

√ Indossare sempre guanti certificati ASTM F2675.

SICUREZZA OPERATIVA:

√ Non lasciare mai incustodito durante il funzionamento. √ Riempire il crogiolo ≤80% della sua capacità per evitare traboccamenti.

MOVIMENTAZIONE MATERIALI:

√ Aggiungere lentamente i materiali solidi per evitare schizzi.

1.3 SICUREZZA OPERATIVA DEL FORNO DI FUSIONE

AVVERTENZE CRITICHE

DURATA DELL'OPERAZIONE

√ DEVE cessare il funzionamento dopo 2 ore di utilizzo continuo. √ Attendere almeno 30 minuti di raffreddamento prima di riavviare.

LIMITI DI TEMPERATURA

Non superare MAI la temperatura massima nominale di 1150 °C (2102 °F).

√ Verificare con termocoppia calibrata durante il funzionamento.

LAVORAZIONE DI METALLI RICICLATI

√ I residui acidi/alcalini nei metalli preziosi riciclati causano la corrosione degli elementi riscaldanti. √ Protocollo di ventilazione obbligatorio: Durante la fusione, aprire completamente il foro sulla parte superiore del coperchio della camera. Mantenere una ventilazione minima di 4 ricambi d'aria all'ora nell'area di lavoro.

Informazioni FCC

AVVISO REGOLAMENTARE FCC

AVVERTIMENTO

Le modifiche non autorizzate annullano l'autorizzazione operativa della FCC ai sensi del CFR §15.21.

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Parte 15 Sottoparte B della FCC. Il funzionamento richiede:

1. Accettazione di tutte le interferenze (incluso il funzionamento indesiderato).
2. Non interferenza con i servizi concessi in licenza.

CERTIFICAZIONE DISPOSITIVO DI CLASSE B

Testato per soddisfare i limiti dei dispositivi digitali di Classe B previsti dal 47 CFR §15.107/109. Questi limiti:

√ Garantire protezione dalle interferenze residenziali. √ Non si garantisce un funzionamento privo di interferenze.

MITIGAZIONE DELLE INTERFERENZE

Se si verificano interferenze RF alle comunicazioni:

1. Spegnere e riaccendere per confermare la sorgente.
2. Attuare tutte le misure correttive:

Riposizionare l'antenna.

Aumentare la separazione dispositivo-ricevitore.

Utilizzare un circuito isolato (conforme a NEC 210.11).

Contattare un tecnico RF certificato.

AVVERTIMENTO:

Eventuali modifiche o alterazioni apportate al prodotto non espressamente approvate dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che tali interferenze non si

verifichino in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore. - Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

MODELLO E PARAMETRI

NOTA: si prega di corrispondere al modello acquistato.

Modello	KD-110 1	KD-1102
Ingresso	CA 120 V 60 Hz	CA 230 V 50 H
Potenza massima	1350W	1350W
Temperatura massima	1150°C	1150°C
Errore di temperatura	±5°C	±5°C
Temperatura di lavoro	0-50°C
Materiale	Acciaio
Colore	Nero e Arancione

Modello	KD-11 51	KD-11 5 2
Ingresso	CA 120 V 60 Hz	CA 230 V 50 H
Potenza massima	1500W	1500W
Temperatura massima	1150°C	1150°C
Errore di temperatura	±5°C	±5°C

Temperatura di lavoro	0-50 °C
Materiale	Acciaio
Colore	Nero e Arancione

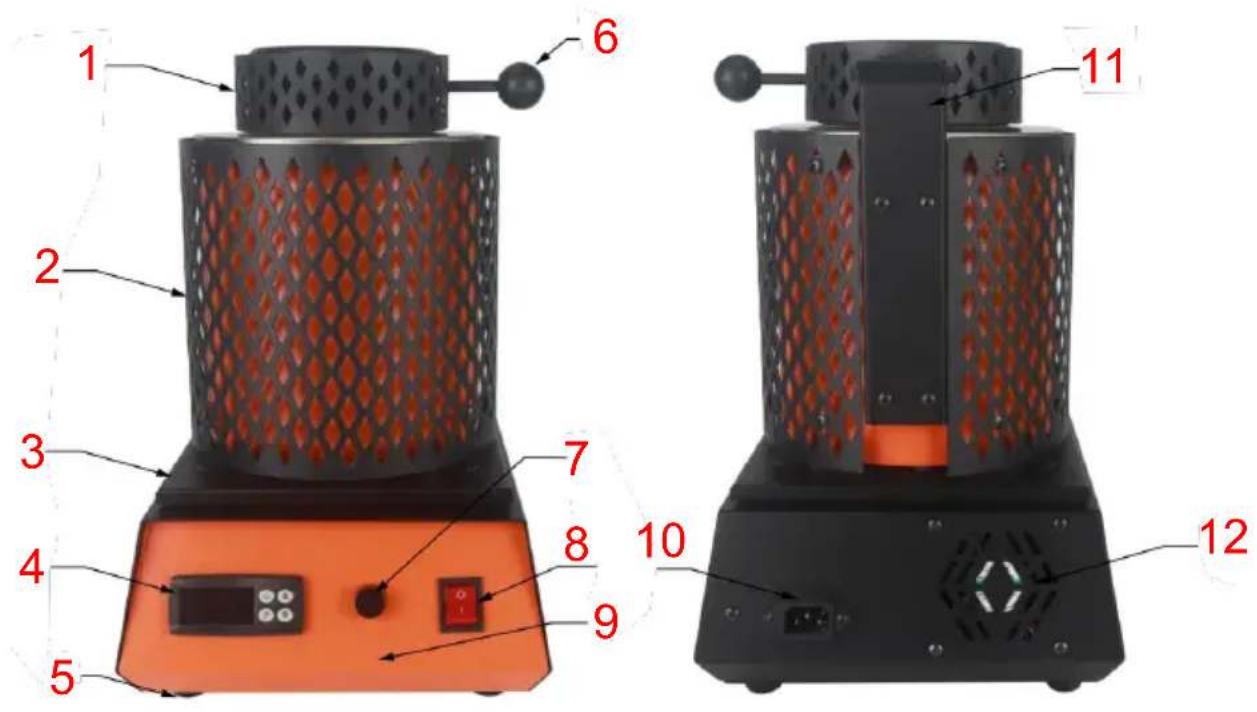

DIAGRAMMA STRUTTURALE

1. Copertura protettiva
2. Copertura protettiva
3. Isolamento
4. Misuratore di controllo della temperatura
5. Pedane
6. Maniglia di apertura del coperchio
7. Fusibile
8. Interruttore di alimentazione
9. Corpo macchina

10. Presa di corrente 11. Copertura dell'asta ausiliaria 12. Ventilatore di raffreddamento

ELENCO DELLE PARTI

NOTA: si prega di fare riferimento al modello acquistato.

MODELLO: KD- 1101 / KD-1102
Forno di fusione 1 x	Crogiolo T ong 1 x
Cavo di alimentazione x 1	G isolato ama 1 x
Serbatoio dell'olio ( 100*50* 25mm )	Crogiolo da 3 kg x 1
Fusibile x 2	Manuale utente x1

MODELLO: KD-1151 / KD-1152

Serbatoio dell'olio (125* 60 * 40mm)	Crogiolo da 5 kg x 1
Serbatoio dell'olio x1	Fusibile x 2	Manuale utente x1

PROCEDURA PER IL CONTROLLO DELLA TEMPERATURA

1. Simbolo di visualizzazione del calore
2. Mostra la temperatura effettiva nella fornace
3. Visualizza la temperatura impostata
4. Simbolo di visualizzazione della conservazione del calore
5. Pulsante U per impostare la temperatura (dopo aver premuto il pulsante, la temperatura impostata lampeggerà.)
6. Aumentare la temperatura (il display lampeggia per aumentare la temperatura)
7. Ridurre la temperatura (il display lampeggia per ridurre la temperatura)
8. Avviare il riscaldamento/Confermare la temperatura impostata

Procedura:

1. La temperatura visualizzata sul display è la temperatura effettiva all'interno della fornace.
2. Premere il tasto U, il numero della temperatura sotto il display lampeggerà. Quando lampeggia, significa che la temperatura può essere impostata.
3. Premere il tasto ▼ per regolare la temperatura richiesta. Premendo brevemente ▲, il numero aumenterà progressivamente di 1 grado; premendo a lungo ▲, il numero aumenterà rapidamente. Premendo brevemente ▼, il numero diminuirà progressivamente di 1 grado; premendo a lungo ▼, il numero diminuirà rapidamente.
4. Premere il tasto P per confermare la temperatura impostata.
5. Nella parte superiore del display, il simbolo significa riscaldamento/isolamento. Nella parte superiore del display, il simbolo = lampeggiante significa aumento della temperatura. Sotto il display, il simbolo = lampeggiante indica la temperatura di mantenimento.

PROCEDURA DI FUSIONE

1. Mettere il metallo da fondere nel crogiolo.

1. Schema del filo riscaldante interno: non cadere nel materiale metallico. Ciò causerebbe la combustione del filo riscaldante.

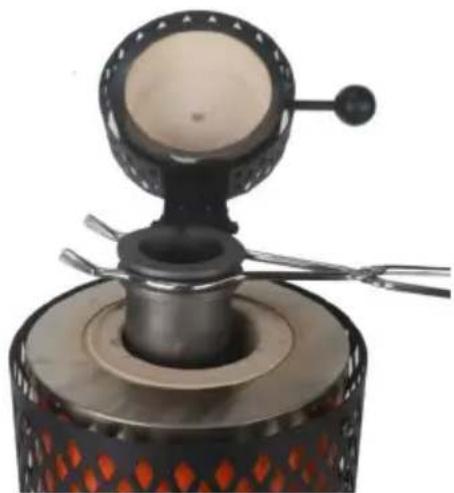

1. Inserire il crogiolo nella macchina prima di iniziare.

NOTA: Controllare periodicamente l'integrità del crogiolo, per evitare danni alla serpentina di riscaldamento!

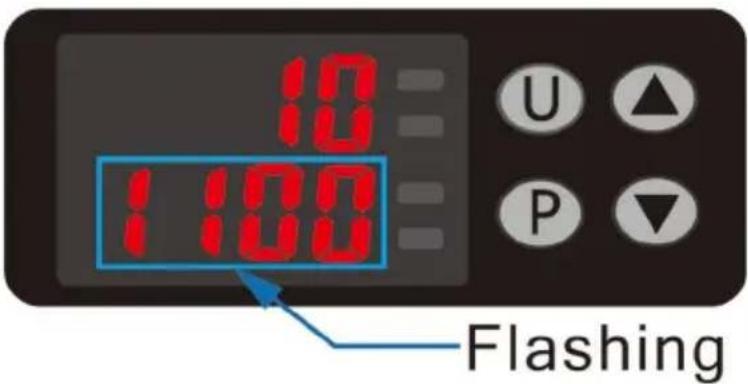

1. Premere U per impostare la temperatura. Il numero sottostante lampeggia. Premere per regolare la temperatura. Premere P per confermare.

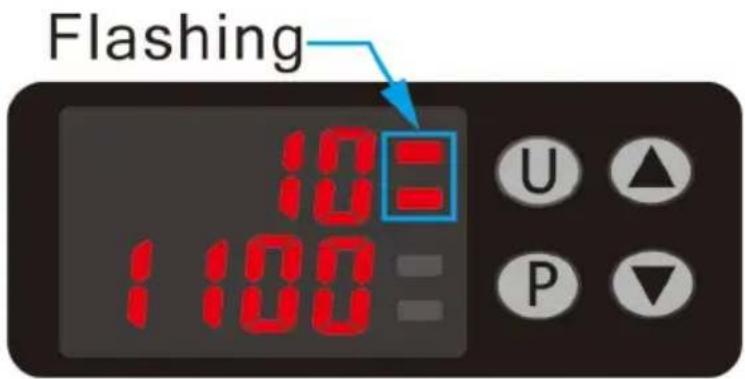

1. Premere il tasto P e il tasto “=” lampeggia per l'inizio del riscaldamento.

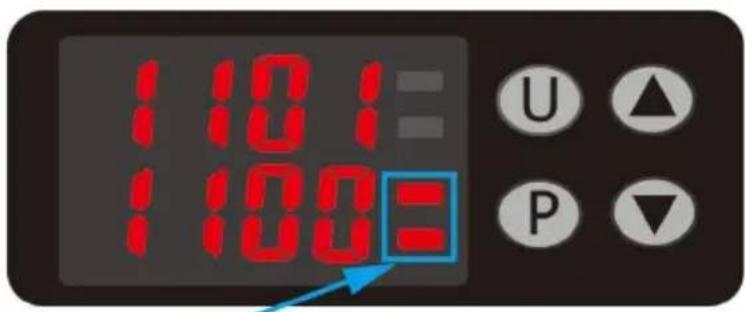

1. "=" lampeggiante nell'angolo in basso a destra indica la conservazione del calore.

IMPORTANTE: Il crogiolo è adatto solo per fondere oro, argento, rame e altri metalli nobili!

Elenco dei tipi di metallo che possono essere fusi nel crogiolo fornito con il dispositivo:

Metallo	Simbolo	Densità	Punto di fusione della
Rame	Cu	8,92 g/cm3	1084,62°C (1984°F)
Argento	Ag	1 0,49 g/cm3	962,78°C (1763,2°F)
Oro	Au	19,3 g/cm3	1064,18°C (1947,52°F)
Alluminio	Al	2,7 g/cm3	660,32°C (1220,58°F)
Magnesio	Mg	1,74 g/cm3	6 50 °C (1 202 °F)
Zinco	Zinco	7,14 g/cm3	419,53 °C (787,15 °F)
Guida	Piombo	11,34 g/cm3	327,5 °C (621,5 °F)
Stagno	Sn	7,28 g/cm3	231,93 °C (449,47 °F)
Calcio	Ca	1,55 g/cm3	842 °C (1548 °F)

Si prega di considerare che il crogiolo non deve essere riempito completamente per ottenere un risultato ottimale. Se si riempie eccessivamente il crogiolo, il dispositivo non sarà in grado di produrre il calore necessario per fondere il metallo. Inoltre, il processo di fusione produce spesso vapori. Un riempimento eccessivo del crogiolo può causare una sovrapressione e l'uso del dispositivo può diventare pericoloso per l'utente, al più tardi a causa dell'apertura del coperchio. Si prega di acquistare un crogiolo adatto per fondere altri metalli. Informarsi sempre sulla produzione di vapori durante il processo di fusione per verificare la compatibilità del dispositivo con le proprie esigenze.

Visualizza i codici di errore per determinare i problemi della macchina.

• ERR1: Il circuito di misurazione della temperatura sulla scheda è rotto.
• ERR2: La termocoppia è rotta o non è collegata.
• ERR3: La misurazione della temperatura della termocoppia è fuori intervallo.
• ERR4: L'elemento di rilevamento della temperatura sulla scheda è rotto o cade.
• ERR5: La ventola è rotta o cade.
• ERR6: L'elemento di controllo della temperatura è alto.

1. Materiale metallico che cade nel cilindro del filo riscaldante in cortocircuito, nel lavoro del crogiolo il flusso di metallo rotto del cilindro filo riscaldante bruciato.

Per questo è necessario acquistare un cilindro di filo riscaldante sostitutivo.

1. Dopo aver premuto il tasto P, l'angolo in alto a destra lampeggia all'inizio del riscaldamento e si può stabilire che il filo riscaldante è bruciato se non viene riscaldato entro un minuto.

MANUTENZIONE

1. Pulire regolarmente l'esterno e l'interno per evitare impurità e residui metallici.
2. Prima e dopo l'uso, è necessario verificare che il dispositivo sia in buone condizioni.
