MANUALE UTENTE GF1100ND3-3KG Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

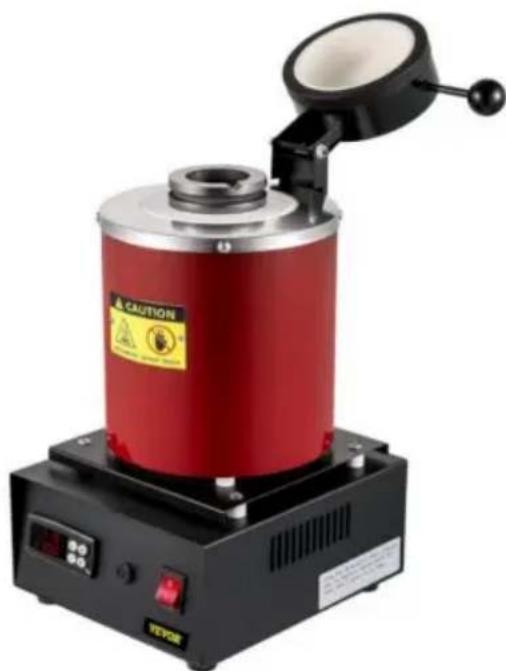

FORNO DI FUSIONE ELETTRICO

MODELLO:GF1100ND3-3KG

Continuiamo a impegnari per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiα另一r espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti otteneracquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

FUSIONE ELETTRICA FORNO

MODELLO: GF1100ND3-3KG

NOTA: controllare periodicamente l'integrità del crogiolo per evitare danni alla serpentina riscaldante!

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattari: Supporto technique e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del loro manuale utente. L'aspetto del prodotto sare soggetti al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

SMALTIMENTO CORRETTO Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una ragcolla differenziate dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici, ma devono essere portati in un punto di ragcolla per riciclaggio di dispositivi elettrici ed elettronici.

ISTRUZIONI DI SICUREZZA

1.1 Informazioni generali sulla sicurezza per l'uso di apparecchi elettrici:

Per evitare lesioni o scosse elettriche, assicurarsi di rispettoe le istruzioni di sicurezza

quando siutilizzaeso dispositivo.Siprega di leggere attendamenteleistruzioniessasicurarsi diaver

capito bene. Conservare il manuale vicino all'apparecchiatura per poterlo leggere in qualsiasi momento.

1.1.1 Utilizzato sempre fonti di corrente collegate a terra e fornire le necessarie

tensione (indicata sull'etichetta del dispositivo). In caso di dubbi, contattare un elettricista

controllare che l'unità sua correttamente messa a terra. Non utilizzato mai un cavo di alimentazione danneggiato.

1.1.2 Non apree l'unità di radiazione solare. Utilizzare il dispositivo in un luogo protetto per evitare

danneggiare l'apparecchiatura o mettere in pericolo altre persone. Assicurarsi che il dispositivo sa in grado di raffreddarsi dopo 3

ore di funzionamento continuo ed evitare di posizionarlo troppo vicino ad altri appearechi che producono calore.

1.1.3 Prima di pulire, scollegarlo. Utilizzare un panno morbido umido per la pulizia. Evitare di utilizzato

detergente e assicurarsi che nessun liquido entri nell'unità. Se il metallo contiene acido o alcali

materiali, potrebbe verificarsi una reazione chimica che potrebbe corrodede l'elemento riscaldante. Si prega di

tenere aperto il coperchio superiore durante il processo di fusione.

1.1.4 Nessun elemento interno di甚么 dispositivo deve essere sottoposto a manutenzione da parte dell'utente. Si prega di non

smontare e riparare autonomamente.

1.2 Informazioni generali sulla sicurezza per l'uso dei forni fusori:

Il manuale utente delve essere conservato vicino al dispositivo e delve essere sempre accessibile.

gli utenti. Istruire i dipendenti su come utilizzato correttamente il forno di fusione.

• Assicurati che l'area di lavoro sia ben areata.
• Mantenere libero le vie di fuga.

• Tenere un estintore pronto all'uso.
  Utilizzare sempre guanti di sicurezza.

• Non posizionale i forni fusori su supporti combustibili o vicino a materiali combustibili. Non lasciare l'apparecchiorawnasa sorveglianza durante il riscaldamento.
  Non riempire eccessivamente il crogiolo per evitare che trabocchi durante il riscaldamento.

• Aggiungere materiali solidi fondenti inserendoli lentamente nella massa liquida calda.

1.3 Informazioni di sicurezza specifiche per l'uso dei forni fusori: Per

garantire una lunga durata e un buon funzionamento del disposativo,

ti consigliamo vivamente di lavorare meno di 3 ore una volta. Assicurati di

fermarsi per 30 minuti dopo 2 ore di lavoro continuo.

-La temperatura massima di esercizio tollerata dal forno di fusione è 1150y. Mai

superare Anything.

L'oro o l'argento riciclati contengono acido e alcali che possono corrodre l'elemento riscaldante. Se

se vuoi fondere quel tipo di metallo, apri il coperchio della camera di fusione con

regolarità per far evaporare la sostanza tossica.

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dal soggetto responsablee della conformità.

potrebbe invalidate il diritto dell'utente a utilizzato l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a quando segue due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto delve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono

causare un funzionamento indesiderato.

AVERTIMENO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati alla parte responsablee per conformità potrebbe invalidare il diritto dell'utente a utilizzato il prodotto.

Nota:

Questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, quosti limiti sono concepti per fornire ragionevoli

protezione contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizes e può irradiare energia a radiofrequenza e, se non installato e se utilizzato in conformità alle istruzioni, può causare interferenze dannose alle apparecchiature radio. comunicazioni. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in un installatione particolare. SeQuesto prodotto causa interferenze dannose alla radio o alla televisione ricezione, che più essere determinata accendendo e spegnendo il prodotto, l'utente è incoraggiati a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Riorientare or riposizionare l'antenna ricevente.
- Aumentare la distance tra il prodotto e il ricevitore.
· Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitatore collegato.
· Per assistenza, consultare il rivenditore o un technician radio/TV esperto.

MODELLO E PARAMETRI

Modello	GF1100ND3-3KG
Ingresso	CA 230V 50Hz
Potenza massima	1350W
Temperatura massima	1150ŷ
Errore di temperatura	±5ŷ
Temperatura di lavoro	0-50ŷ
Materialie	Acciaio
Colore	Nero+Rosso

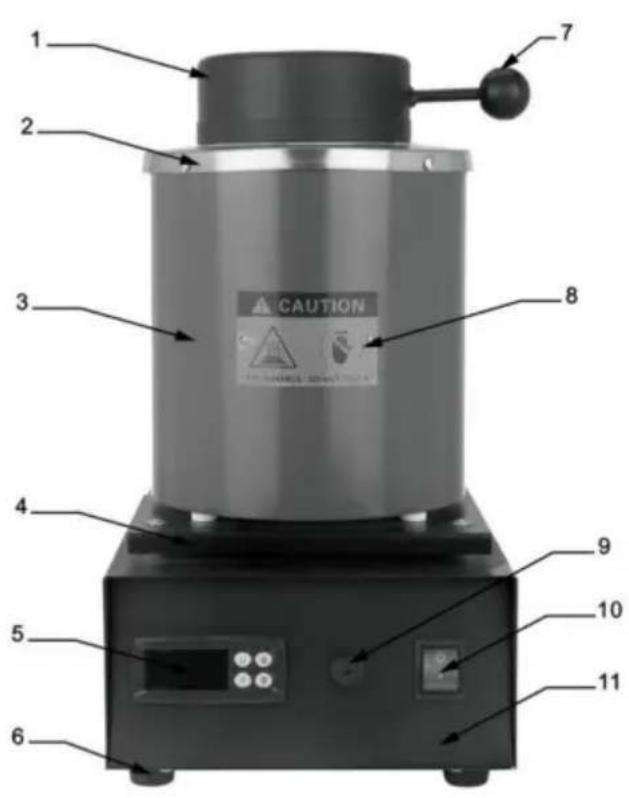

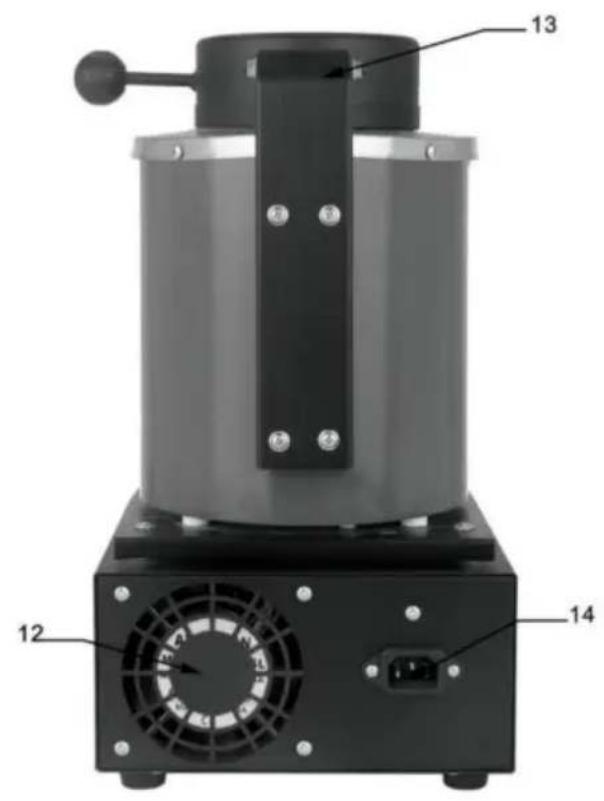

SCHEMA DELLA STRUTTURA

1. Copertura protettiva 2. Copertura
   in acciaio inossidabile
2. Colore (rosso/nero)
3. Isolamento 5.

Misuratore di controllo della temperatura 6.

Piedini 7. Maniglia

di aperture del coperchio 8. Non

toccare il segno

9.Seggiolino di sicurezza

10.Interruttore di alimentazione

11.Ospitare
12.Ventola di

raffreddamento 13.Copri asta

ausiliaria 14.Prese di corrente

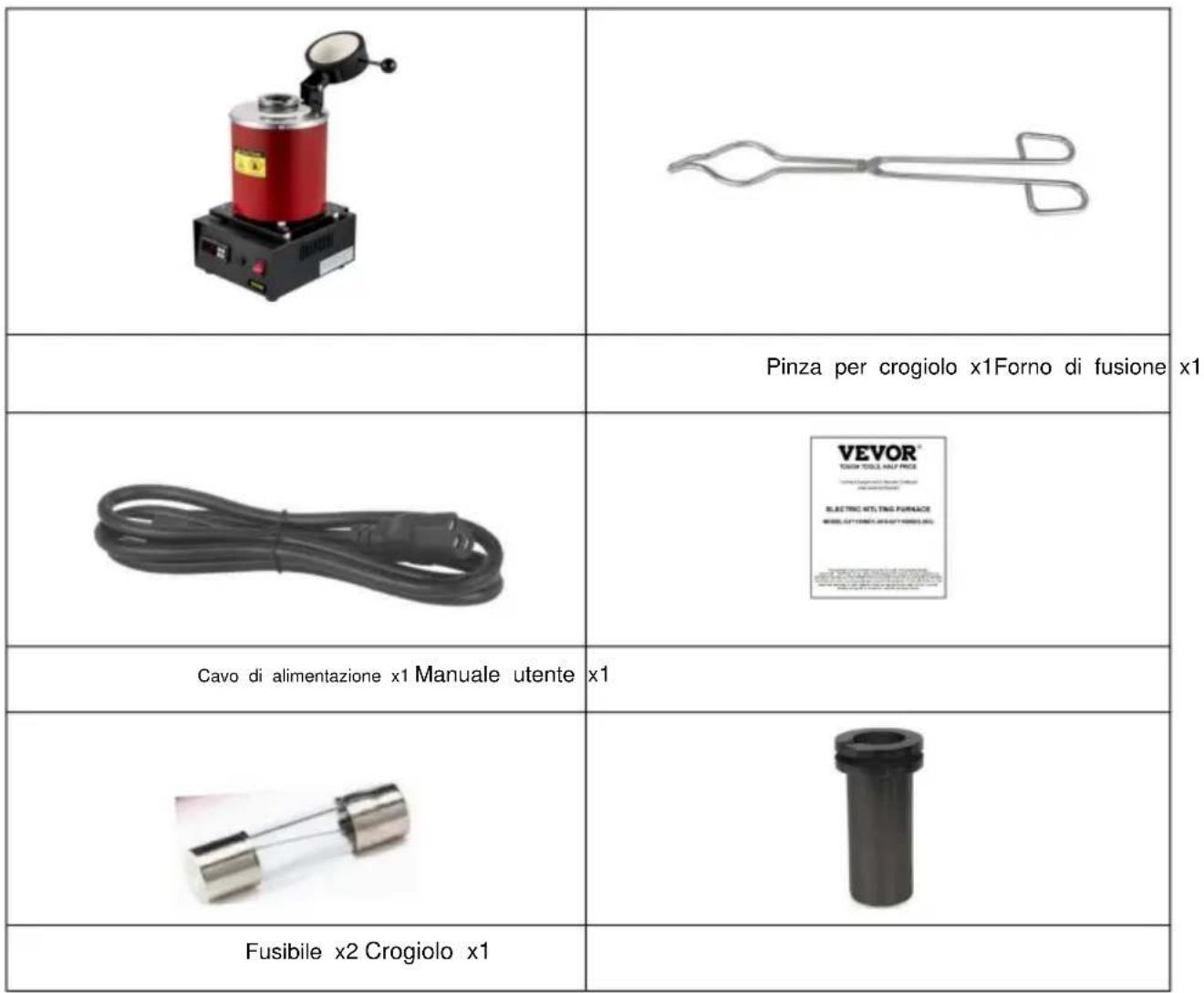

ELENCO DELLE PARTI

PROCEDURE PER IL CONTROLLO DELLA TEMPERATUREA

1. Simbolo di visualizzazione del calore

2. Mostra la temperatura effettiva nella fornace

3. Visualizzare la temperatura impostata
4. Simbolo di visualizzazione della conservazione del calore
5. Pulsante U per impostare la temperatura (Dopo aver premuto il pulsante, l'impostazione la temperatura lampeggerà.)
6. Aggiungere temperatura (il display visualizza l'impostazione della temperatura lampeggiare per aggungere temperatura)
7. Ridurre la temperatura (la temperatura impostata sul display lampeggia per ridurla) temperatura.)
8. Avviare il riscaldamento/Confermare la temperatura impostata

Procedura:

1. La temperatura sul display è la temperatura effettiva all'interno del forno.
2. Premere il tasting U, il numero della temperatura除去 il display lampeggerà.
   Quando lampeggia, significata che è possible impostare la temperatura.
3. Premere il tasto per regolare la temperatura richiesta. Una breve pressione auminentera progressivement di 1 grado, una pressione prolongata il numero auminentera rapidamente. Una breve pressione auminentera progressivement il numero. diminuire di 1 grado, tenendo premuto a lungo il numero diminuirà rapidamente.
4. Premere il tasting P per confermare la temperature impostata.
5. Nella parte superiore del display, il symbolo significica riscaldamento e isolamento. sul display, il symbolo lampeggiante significica aumento della temperatura. Di seguito sul display il symbolo lampeggiante indica la temperatura di mantenimento.

PROCEDURE DI FUSIONE

1. Mettere il metallo da fondere nel crogiolo.

1. Schema del filo di riscaldamento interno, fare attenzione a non cadere nel materiale metallico. Cio causera la bruciatura del filo riscaldante.

1. Inserire il crogiolo nella macchina prima di iniziare.
   NOTA: controllare periodicamente l'integrità del crogiolo, per evitare danni al serpentina di riscaldamento!

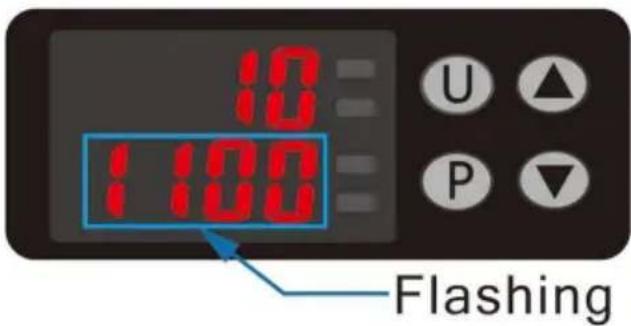

1. Premere U per impostare la temperatura. Il numero sottostante lampeggia. Premere A per regolare la temperatura. Premere P per confermare.

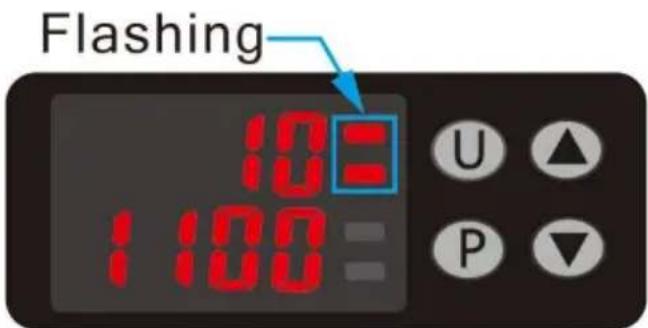

1. Premere il tasting Pe " lampeggera per l'avvio del riscaldamento.

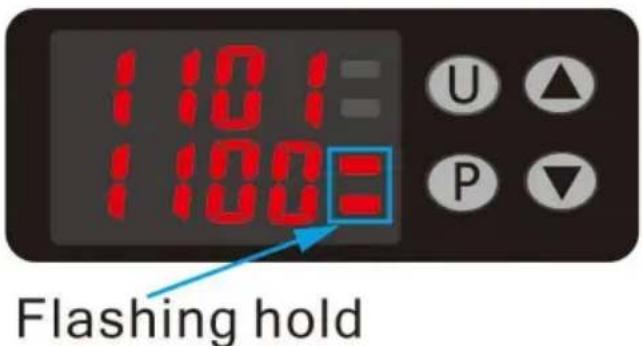

1. "lampeggiante nell'angolo in basso a destra indica la conservazione del calore.

ISTRUZIONI PER LA FUSIONE DEI METALLI

IMPORTANT: Il crogiolo di grafite è adatto solo per fondere oro, argento, rame e altri metalli nobili!

Elenco dei tipi di metalli che possono essere fusi nel crogiolo fornito con il dispositivo:

Metallo	Simbolo	Densità	Punto di fusione della densità
Rame	Cu	8,92 g/cm3	1084,62y
Argento	Ag	0,49 g/cm3	962,78y
Oro	Anch’io	19,30 g/cm3	1064,18y

Si prega di considerare che il crogiolo non deve essere Completely riempito per raggiungere una temperatura ottimale. risultato. Se si riempie troppo il crogiolo, il dispositivo non sare in grado di produrre calore necessario per far fondere il metallo. Inoltre, il processo di fusione produce spesso vapori. Se si riempie troppo il crogiolo, sioulderecan a sovrappressione e l'uso del dispositivo diventa pericoloso per l'utente, al più tardi aprendo il coperchio.

Si prega di-acquistare un crogiolo adattato per fondere altri metalli. Informatevi sempre su la produzione di vapori durante il processo di fusione per verificare la compatibilità di il dispositivo con le tue intenzioni.

COME RILEVARE LA SERPENTINA DI RISCALDAMENTO

ATTENZIONE: non après mai il disposativo月以来 l'autorizzazione del venditore.

La serpentina riscaldante potrebbe danneggiarsi e sare necessario sostituirla.

Per farlo, segui le istruzioni fornite: controllinga funzione del

serpentina riscaldante.

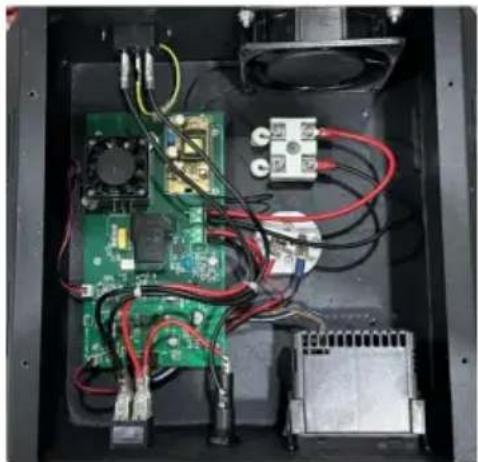

1. Per prima casa après il fondo della fornace.

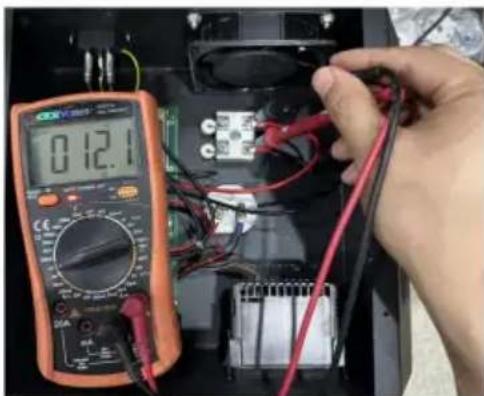

1. Controllare la resistenza della serpentina riscaldante in quello modo.

NOTA: La resistenza è di circa 12y. Se non c'é resistenza, il riscaldamento il filo è rotto ed è necessario sostuire la serpentina riscaldante.

SOSTITUIRE LA SERPENTINA DI RISCALDAMENTO

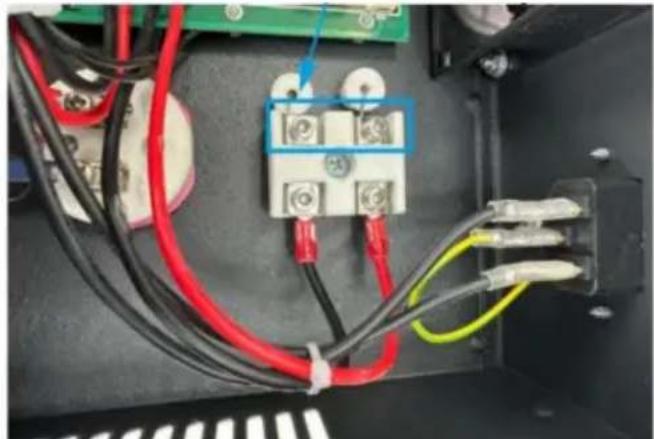

1. Rimuovere il connettore del filo riscaldante e rimuovere i due bulloni.

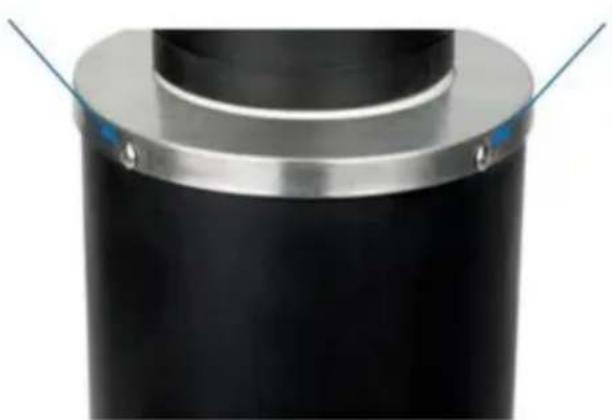

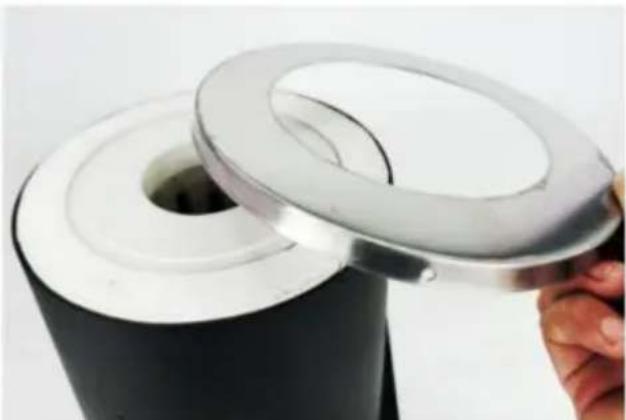

1. Allentare le viti sull'acciaio inossidabile e rimuovere il coperchio.

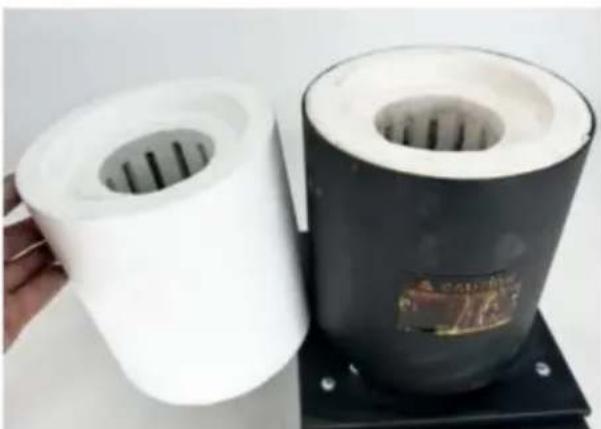

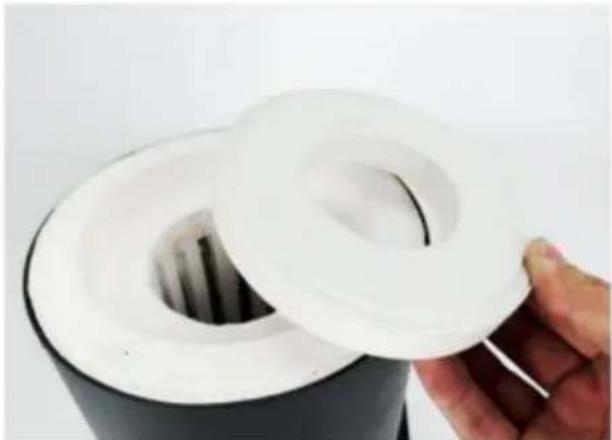

1. Togliere la ceramica circolare. É possible togliere il filo di isolamento termico

cilindro.

Posizione are il nuovo cilindro del filo riscaldante e installare il cilindro del filo riscaldante indietro seguito i passaggi precedentemente rimossi.

QUESTION CHE RICHIEDONO ATTENZIONE

Visualizza i codici di erre per determinare i problemi della

macchina •ERR1: il circuito di misurazione della temperatura sulla scheda è rotto

• ERR2: La termocoppia è rottà o non è collegata
• ERR3: La misurazione della temperatura della termocoppia è fuori intervallo
• ERR4: L'elemento di rilevamento della temperatura sulla schedà è rotto o cade •ERR5: La ventola è rottà o cade
• ERR6: L'elemento di controllo della temperatura è alto

NOTA:

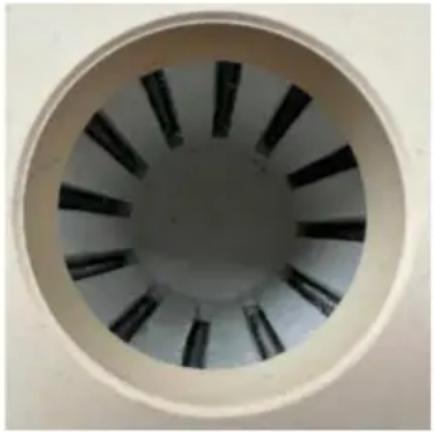

1. Materiale metallico che cade nel cilindro del filo riscaldante cortocircuito, nel lavoro del crogiolo rotto flusso di metallo cilindro di filo riscaldante bruciato.
   Per甚么 è necessario acquistare un cilindro di filo riscaldante sostitutivo.
2. Dopo aver premuto il tasto P, l'angolo in alto a destra lampeggia all'inizio di riscaldamento, e si può giudicare che il filo riscaldante è bruciato se non è riscaldato in un minuto.

MANUTENZIONE

1. Pulire regolarmente l'esterno e l'interno per evitare impurità e metalli residui.
2. Prima e dopo l'uso, è necessario verificare che il disposativo sia in buone condizioni.
