Typ produktu	Elektryczny piec do topienia
Marka	Vevor
Model	GF1100ND3-3KG
Maksymalna pojemność	3 kg
Zasilanie	AC 230 V, 50 Hz
Maksymalna moc	1350 W
Maksymalna temperatura	1150 °C
Dokładność temperatury	±5 °C
Temperatura pracy	0 do 50 °C
Materiał obudowy	Stal
Kolor	Czarny i czerwony
Typ dołączonego tygla	Tygiel grafitowy
Metale odpowiednie do dołączonego tygla	Złoto, srebro, miedź
Kontrola temperatury	Cyfrowa z wyświetlaczem LED
Bezpieczeństwo	Automatyczne wyłączanie po 3 godzinach ciągłej pracy; ochrona przed przeciążeniem
Konserwacja	Regularnie czyścić zewnętrzną i wewnętrzną część, aby uniknąć pozostałości metali
Dostępne części zamienne	Zastępcza cewka grzewcza
Kody błędów	ERR1: uszkodzony obwód pomiaru temperatury; ERR2: uszkodzona termopara; ERR3: pomiar poza zakresem; ERR4: uszkodzony element wykrywania temperatury; ERR5: uszkodzony wentylator; ERR6: wysoka temperatura kontrolna
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na stronie www.vevor.com/support

Często zadawane pytania - GF1100ND3-3KG Vevor

Jak ustawić temperaturę topnienia?

Naciśnij przycisk U, cyfra poniżej zacznie migać. Użyj przycisków + i -, aby dostosować temperaturę. Naciśnij P, aby potwierdzić. Maszyna nagrzewa się do ustawionej temperatury.

Jakie metale można topić za pomocą dołączonego tygla?

Dołączony tygiel grafitowy nadaje się do topienia złota, srebra i miedzi. Do innych metali należy zakupić odpowiedni tygiel.

Co oznacza kod błędu ERR2?

ERR2 oznacza, że termopara jest uszkodzona lub niepodłączona. Sprawdź połączenie termopary lub wymień ją.

Jak wymienić cewkę grzewczą?

Odłącz urządzenie. Otwórz spód pieca, usuń złącze i śruby drutu grzejnego. Zdejmij pokrywę ze stali nierdzewnej, a następnie pierścień ceramiczny. Wymień cylinder drutu grzejnego i zmontuj w odwrotnej kolejności.

Jaka jest maksymalna pojemność pieca?

Maksymalna pojemność wynosi 3 kg. Nie przepełniaj tygla, aby uniknąć rozlania i zapewnić optymalne topienie.

Czy w tym piecu można topić aluminium?

Dołączony tygiel nie nadaje się do aluminium. Aby topić aluminium, należy użyć specjalnego tygla i sprawdzić zgodność z wytwarzanymi oparami.

Jak wyczyścić piec po użyciu?

Odłącz urządzenie i pozostaw do ostygnięcia. Użyj miękkiej, wilgotnej ściereczki do czyszczenia zewnętrznej i wewnętrznej części. Unikaj detergentów i upewnij się, że żaden płyn nie dostanie się do wnętrza urządzenia.

Jaka jest maksymalna temperatura pracy?

Maksymalna temperatura wynosi 1150 °C. Nigdy nie przekraczaj tej wartości, aby uniknąć uszkodzenia urządzenia.

Co zrobić, jeśli piec nie nagrzewa się po naciśnięciu P?

Sprawdź, czy symbol grzania miga w prawym górnym rogu ekranu. Jeśli nie nagrzewa się w ciągu minuty, cewka grzewcza mogła się przepalić i wymaga wymiany.

Jakie są ważne zasady bezpieczeństwa?

Zawsze noś rękawice ochronne, pracuj w dobrze wentylowanym miejscu, miej w pobliżu gaśnicę, nie pozostawiaj urządzenia bez nadzoru i nie używaj go dłużej niż 3 godziny bez przerwy.

INSTRUKCJA OBSŁUGI GF1100ND3-3KG Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

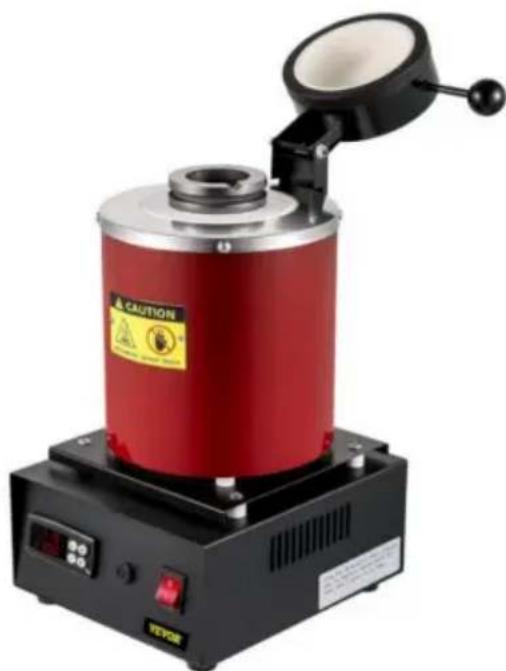

PIEC ELEKTRYCZNY DO TOPIENIA

MODEL: GF1100ND3-3KG

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

"Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z innymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PIEC ELEKTRYCZNY DO TOPIENIA

MODEL: GF1100ND3-3KG

UWAGA: Aby uniknąć uszkodzenia cewki grzewczej, należy okresowo sprawdzać stan tygla.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu której należy dokładnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do interpretacji niniejszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - Aby zmirniejszyć ryzyko obrażen, uzytkownik musi przyȩcytać instrukcję instrukcję uwañnie.

PRAWIDŁOWA UTYLIZACJA Niniejszy produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przystawiajań przyzekreslony kosz na smiecni na kolarskach oznacza,ź产品质量y wymaga oddzielnej zbiórki opdów w Unia Europejska. Dotyczny produktu i wzystkich akcesiorów oznaczonych z tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzuć racem z normalnych opdów domowych, ale sązy je oddość do punktu zbiórki recykling ur的例子 elektrycznych i elektronicznych.

INSTRUKCJE BEZPIECZEŃSTWA

1.1 Ogólne informacje dotyczące bezpieczeństwa użytkowania urządzeń elektrycznych:

Aby uniknąć obrażeń lub porażenia prądem, należy przestrzegać instrukcji bezpieczeństwa.

podczas korzystania z tego urządzenia. Przeczytaj uważnie instrukcje i upewnij się, że masz

zrozumiałem to dobrze. Trzymaj instrukcje w pobliżu sprzętu, aby móc ją przeczytać w każdej chwili.

1.1.1 Zawsze używaj źródeł prądu podłączonych do uziemienia i zapewnij niezbędne zasilanie.

napięcie (oznaczone na etykiecie urządzenia). W razie wątpliwości zwróć się do elektryka

sprawdź, czy urządzenie jest prawidłowo uziemione. Nigdy nie używaj uszkodzonego kabla zasilającego.

1.1.2 Nie otwieraj jednostki promieniowania słonecznego. Używaj urządzenia w miejscu, aby uniknąć

uszkodzenia sprzętu lub narażenia innych na niebezpieczeństwo. Upewnij się, że urządzenie jest w stanie ostygnąć po 3

godzin ciągłej pracy oraz unikaj umieszczania go zbyt blisko innych urządzeń wytwarzających ciepło.

1.1.3 Przed czyszczeniem odłącz go. Do czyszczenia używaj miękkiej, wilgotnej ściereczki. Unikaj używania

detergentów i upewnij się, że do urządzenia nie dostanie się żaden płyn. Jeśli metal zawiera kwas lub żadne

materiały, może dojść do reakcji chemicznej, która może spowodować korozję elementu grzewczego. Proszę

Podczas procesu topienia należy trzymać górną pokrywę otwartą.

1.1.4 Żaden wewnętrzny element tego urządzenia nie musi być konserwowany przez użytkownika. Proszę nie

rozmontowuj i nie naprawiaj samodzielnie, prywatnie.

1.2 Ogólne informacje dotyczące bezpieczeństwa użytkowania pieców do topienia:

• Instrukcje obsługi należy przechowywać w pobliżu urządzenia i zawsze mieć do nich dostęp.

Poinstruuj swoich pracowników, jak prawidłowo używać pieca do topienia.

• Upewnij się, że pomieszczenie jest dobrze wentylowane.
• Utrzymuj drogi ewakuacyjne w czystości.
• Trzymaj gaśnicę pod ręką, aby móc jej użyć. Zawsze używaj rękawic ochronnych.
• Nie umieszczaj pieców do topienia na łatwopalnych podłożach lub w pobliżu materiałów łatwopalnych. Nie pozostawiaj urządzenia bez nadzoru podczas nagrzewania.
• Nie należy przepełniać tygla, aby zapobiec jego przelaniu podczas ogrzewania. Dodawaj stałe materiały topiące się, powoli wkładając je do gorącej masy ciekłej.

1.3 Szczegółowe informacje dotyczące bezpieczeństwa użytkowania pieców do topienia: Aby

zapewnić długą żywotność i prawidłowe funkcjonowanie urządzenia,

zdecydowanie zalecamy, aby pracować mniej niż 3 godziny jednorazowo. Upewnij się, że

zatrzymać się na 30 minut po 2 godzinach ciągłej pracy.

Maksymalna temperatura robocza tolerowana przy piecu do topienia wynosi 1150°C. Nigdy

nie przekraczać tej wartości.

Złoto i srebro poddane recyklingowi oraz zasady, które mogą powodować korozję elementu grzewczego. Jeśli

Jeśli chcesz stopić taki rodzaj metalu, otwórz pokrywę komory topienia.

regularność pozwalająca na odparowanie substancji toksycznej.

Informacja FCC

OSTROŻNOŚĆ:

Zmiany lub modyfikacje, na które nie wyraziła wyraźnej zgody strona odpowiedzialna za zgodność,

mogą unieważnić prawo użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym zasadom:

dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą

powodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone przez stronę odpowiedzialną.

niezgodność z przepisami może unieważnić prawo użytkownika do korzystania z produktu.

Notatka:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B.

Zgodnie z częścią 15 przepisów FCC, te limity mają na celu zapewnienie rozsądnej

ochrony przed szkodliwymi zakłóceniami w instalacji domowej.

To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowane

i używane zgodnie z instrukcją, może powodować szkodliwe zakłócenia w odbiorze sygnału radiowego

komunikacji. Nie ma gwarancji, że zakłócenia nie wystąpią w

konkretnej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji,

co można określić poprzez włączanie i wyłączanie urządzenia, użytkownik jest

zachęcany do podjęcia próby skorygowania zakłóceń poprzez zastosowanie jednego lub kilku z następujących środków.

Zmiana orientacji lub położenia anteny odbiorczej. - Zwiększ odległość między urządzeniem a odbiornikiem. - Podłącz urządzenie do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. - Aby uzyskać pomoc, zwróć się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

MODEL I PARAMETRY

Model	GF1100ND3-3KG
Wejść	Prȩd zmienny 230 V 50 Hz
Maksymalna moc	1350 W
Maksymalna temperatura	1150°C
Bȩd temperatury	±5°C
Temperatura pracy	0-50°C
Tworzywo	Stal
Kolor Czarny+Czerwony

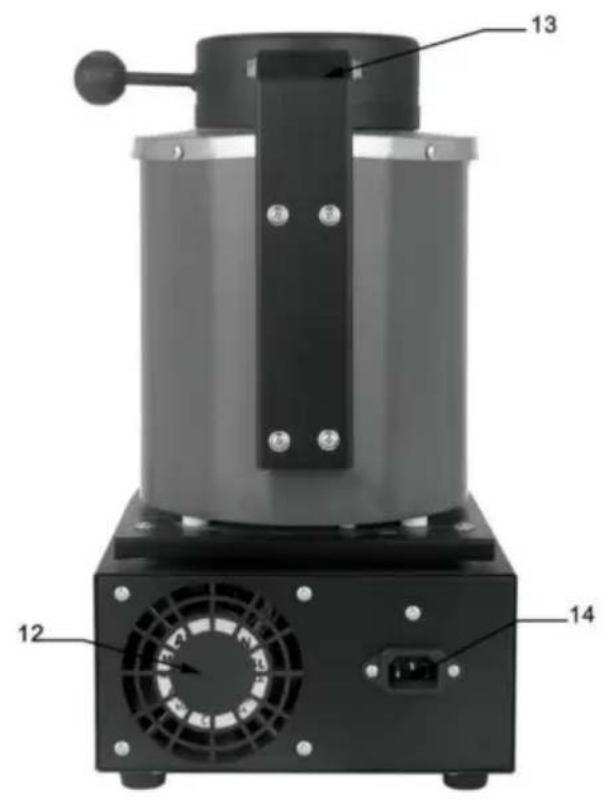

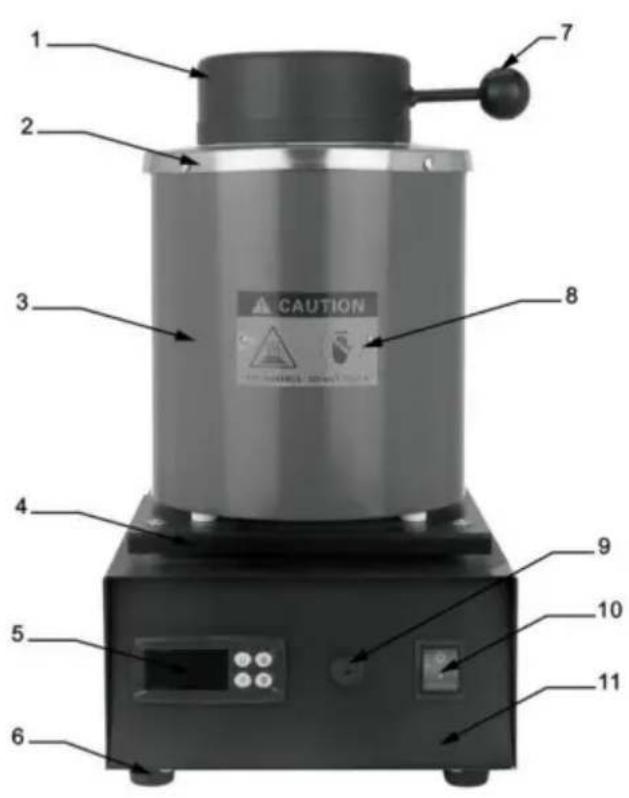

SCHEMAT STRUKTURY

1. Pokrywa ochronna 2. Pokrywa ze stali nierdzewnej
2. Kolor (czerwony/czarny)
3. Izolacja 5.

Miernik kontroli temperatury 6. Podkładki pod

stopy 7. Uchwyt

otwierania pokrywy 8. Znak, Nie dotykaj

1. Fotelik

bezpieczeństwa 10. Wyłącznik zasilania

11. Gospodarz 12. Wentylator chodzący 13. Pokrywa pręta pomocniczego 14. Gniazda zasilania

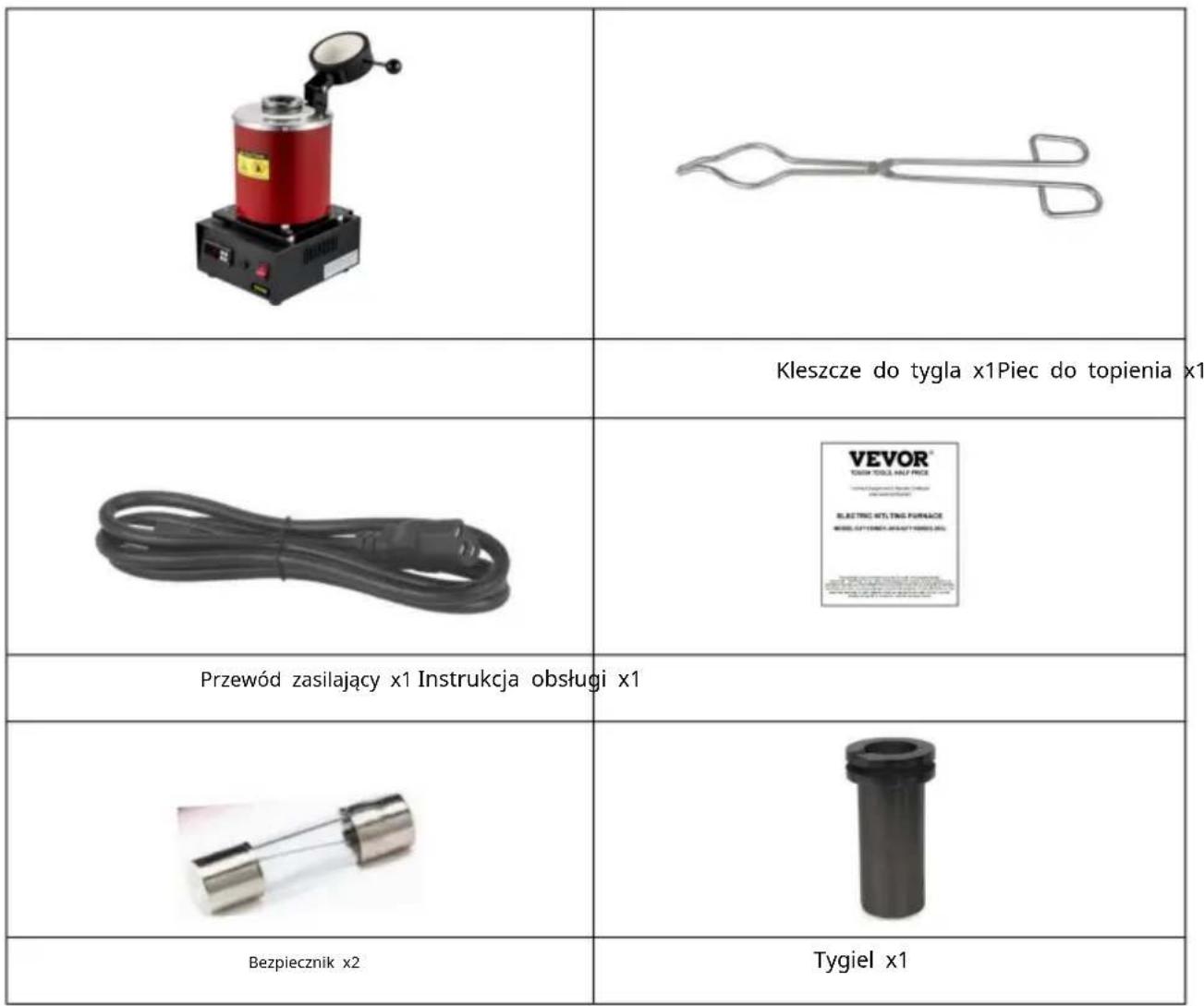

LISTA CZĘŚCI

PROCEDURA KONTROLI TEMPERATURY

1. Symbol wyświetlacza ciepła
2. Pokaz aktualną temperaturę w piecu
3. Wyświetl ustawioną temperaturę
4. Symbol wyświetlacza zachowania ciepła
5. Przycisk U do ustawienia temperatury (po naciśnięciu przycisku ustawianie temperatury będzie migać.)
6. Dodaj temperaturę (Wyświetl ustawienie temperatury, które miga, aby dodać temperaturę)
7. Zmniejsz temperaturę (wyświetlacz migocze, aby zmniejszyć temperaturę).
8. Rozpocznij ogrzewanie / Potwierdź ustawioną temperaturę.

Procedura:

1. Temperatura na wyświetlaczu to rzeczywista temperatura wewnątrz pieca.
2. Naciśnij przycisk U, liczba temperatury pod wyświetlaczem zacznie migać. Miganie oznacza, że musisz ustawić temperaturę.
3. Naciśnij przycisk, aby ustawić wymaganą temperaturę. Krótkie naciśnięcie spowoduje stopniowe zwiększenie liczby o 1 stopień, długie naciśnięcie spowoduje szybkie zwiększenie liczby. Krótkie naciśnięcie spowoduje stopniowe zmniejszenie liczby o 1 stopień, naciśnij i przytrzymaj, a liczba zacznie szybko maleć.
4. Naciśnij przycisk P, aby potwierdzić ustawioną temperaturę.
5. Na górze wyświetlacza symbol oznacza ogrzewanie i izolację. Na górze wyświetlacza migający symbol oznacza podwyższenie temperatury. Poniżej na wyświetlaczu miga symbol oznaczający utrzymanie temperatury.

PROCEDURA TOPIENIA

1. Włóż metal przeznaczony do stopienia do tygla.

1. Schemat wewnętrznego przewodu grzewczego. Uważaj, aby nie wpadł do materiału metalowego. Spowoduje to spalenie przewodu grzewczego.

1. Przed rozpoczęciem przywiesz tygiel do maszyny. UWAGA: Okresowo sprawdzaj stan nienaruszalności tygla, aby uniknąć uszkodzenia cewki grzewczej!

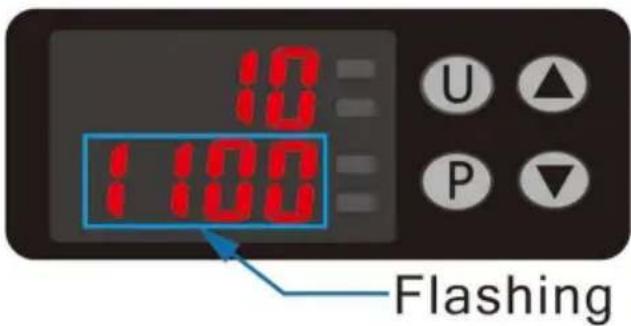

1. Naciśnij U, aby ustawić temperaturę. Liczba poniżej miga. Naciśnij, aby dostosować temperaturę. Naciśnij P, aby potwierdzić.

Do

1. Naciśnij przycisk P, a symbol „ zacznie migać, co oznacza rozpoczęcie ogrzewania.

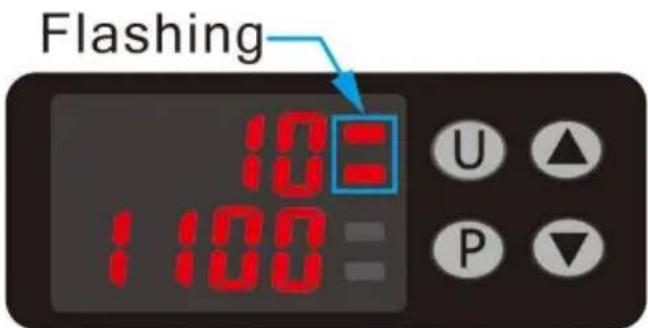

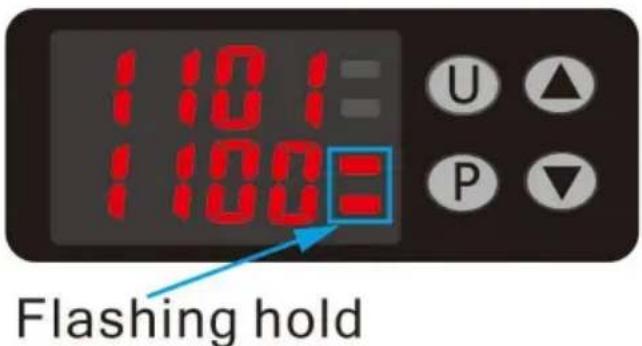

1. Migający symbol w prawym dolnym rogu wskazuje na podtrzymywanie ciepła.

INSTRUKCJA TOPIENIA METALI

WAŻNE: Tygiel grafitowy przeznaczony jest wyłącznie do topienia złota, srebra, miedzi i innych metali szlachetnych!

Lista rodzajów metali, które można topić w tyglu dołączonym do zestawu urządzenia:

Metal	Symbol	Gęstоść	Punkt fuzji goptycki
Miedź	Cu	8,92 g/cm3	1084,62°C
Srebrny	Ag 0,49 g/cm3		962,78°C
Złoto Au		19,30 g/cm3	1064,18°C

Należy pamiętać, że aby osiągnąć optymalną temperaturę, tygiel nie powinien być całkowicie wypełniony. Jeśli przepełnisz tygiel, urządzenie nie będzie w stanie wytworzyć ciepła potrzebnego do stopienia metalu. Ponadto proces topienia często wytwarza opary.

Jeżeli przepełnisz tygiel, może to doprowadzić do powstania nadmiernego ciśnienia i nieprawidłowego użytkowania urządzenia, co staje się niebezpieczne dla użytkownika, zwłaszcza w momencie otwarcia pokrywy. Proszę kupić odpowiedni tygiel do topienia innych metali. Zawsze informuj się o wytwarzaniu oparów podczas procesu topienia, aby sprawdzić zgodność urządzenia z Twoimi intencjami.

JAK WYKRYĆ CEWKĘ GRZEWCZĄ

UWAGA: Nigdy nie otwieraj urządzenia bez zgody sprzedawcy.

Spirala grzewcza może ulec uszkodzeniu i należy ją wymienić.

Aby to zrobić, postępuj zgodnie z poniższymi instrukcjami: Sprawdź działanie cewki grzewczej.

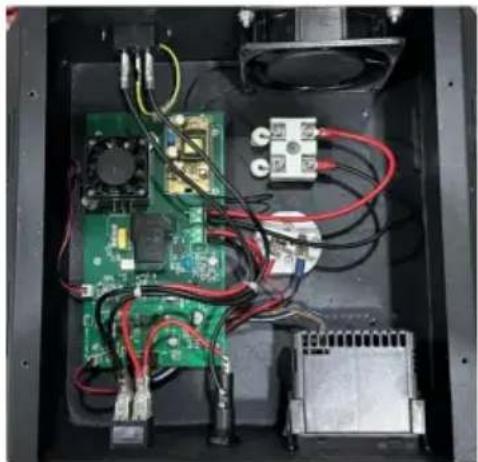

1. Najpierw otwórz dolną część pieca.

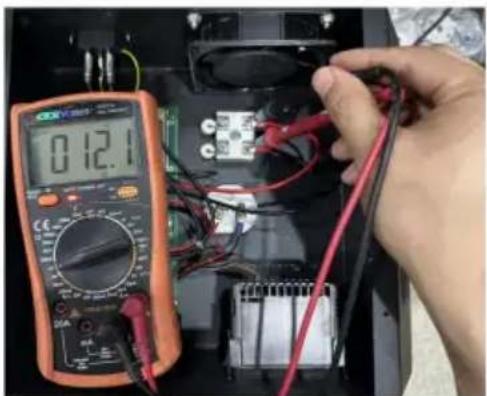

1. Sprawdź rezystancję cewki grzewczej w ten sposób.

UWAGA: Rezystancja wynosi około 12Ω. Jeśli nie ma rezystancji, przewód grzewczy jest uszkodzony i należy wymienić grzałkę na nową.

WYMIANA CEWKI GRZEWCZEJ

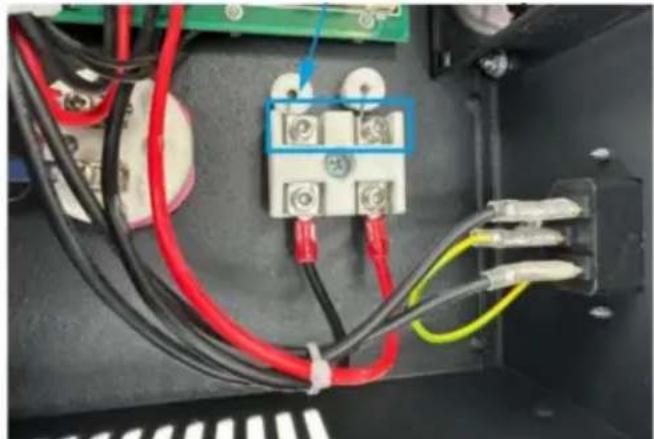

1. Odłącz złącze przewodu grzewczego i wykręć dwie śruby.

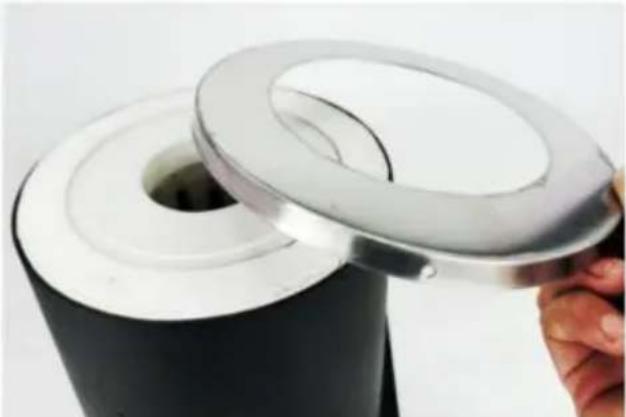

1. Odkręć śruby ze stali nierdzewnej i zdejmij pokrywę.

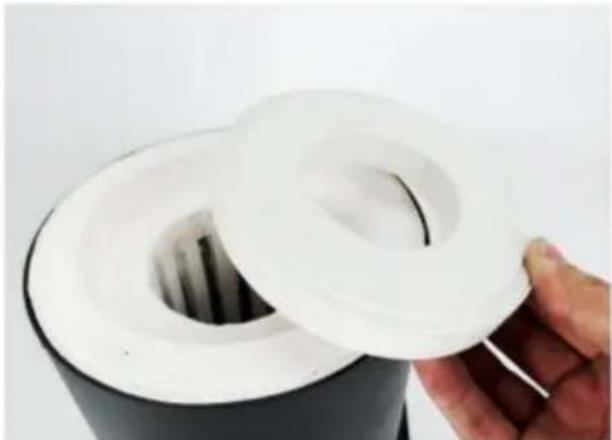

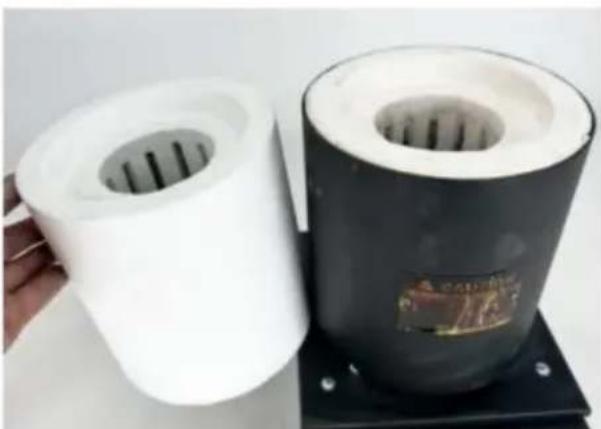

1. Wyjmij okrągłą ceramikę. Możesz wyjąć przewód izolacji termicznej

cylinder.

Załóż nowy cylinder z przewodem grzewczym i zamontuj cylinder z przewodem grzewczym

z powrotem zgodnie z poprzednio usuniętymi krokami.

SPRAWY WYMAGAJĄCE UWAGI

Wyświetl kody błędów, aby określić problemy z maszyną. ERR1:

obwód pomiaru temperatury na płycie jest uszkodzony

• ERR2: Termopara jest uszkodzona lub nie jest podłączona
• ERR3: Pomiar temperatury termopary jest poza zakresem
• ERR4: Element czujnika temperatury na płycie jest uszkodzony lub odpada. ERR5: Wentylator jest uszkodzony lub odpada
• ERR6: Element sterujący temperaturą jest wysoki

NOTATKA:

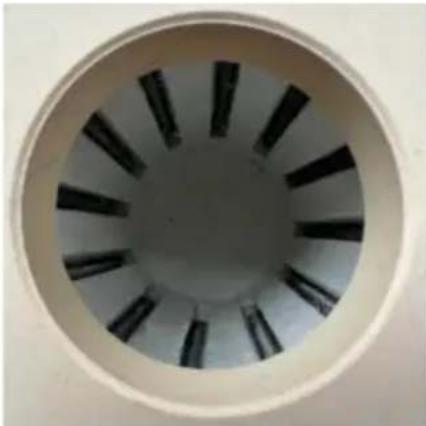

1. Materiał metalowy wpadający do cylindra przewodu grzewczego powodujący zwarcie, w pracy zglamany metal przewód drut grzejny cylinder spalony.

W tym celu należy zakupić zamienny cylinder grzejny.

1. Po naciśnięciu klawisza P na początku miga prawy górny róg

ogrzewania i można stwierdzić, że przyrząd grzewczy uległ spaleniu, jeśli nie jest w stanie podgrzać w ciągu jednej minuty.

KONSERWACJA

1. Regularnie czyść zewnętrzną i wewnętrzną powierzchnię pojazdu, aby uniknąć zanieczyszczenia metalowych elementów. Pozostałości.
2. Przed i po użyciu należy sprawdzić, czy urządzenie działa prawidłowo.
