GF1100ND3-3KG - Elektrisk ugn Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk smältugn
Varumärke	Vevor
Modell	GF1100ND3-3KG
Maximal kapacitet	3 kg
Strömförsörjning	AC 230 V, 50 Hz
Maximal effekt	1350 W
Maximal temperatur	1150 °C
Temperaturnoggrannhet	±5 °C
Drifttemperatur	0 till 50 °C
Höljesmaterial	Stål
Färg	Svart och röd
Typ av medföljande degel	Graffitdegel
Metaller som passar medföljande degel	Guld, silver, koppar
Temperaturreglering	Digital med LED-display
Säkerhet	Automatisk avstängning efter 3 timmars kontinuerlig drift; överbelastningsskydd
Underhåll	Rengör regelbundet utsidan och insidan för att undvika metallrester
Tillgängliga reservdelar	Ersättningsvärmeslinga
Felkoder	ERR1: temperaturmätkrets trasig; ERR2: termoelement trasigt; ERR3: mätning utanför intervallet; ERR4: temperaturdetekteringselement trasigt; ERR5: fläkt trasig; ERR6: hög kontrolltemperatur
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - GF1100ND3-3KG Vevor

Hur ställer man in smälttemperaturen?

Tryck på knappen U, siffran nedanför blinkar. Använd knapparna + och - för att justera temperaturen. Tryck på P för att bekräfta. Maskinen värmer då upp till den inställda temperaturen.

Vilka metaller kan smältas med den medföljande degeln?

Den medföljande graffitdegeln är lämplig för att smälta guld, silver och koppar. För andra metaller måste du köpa en lämplig degel.

Vad betyder felkoden ERR2?

ERR2 indikerar att termoelementet är trasigt eller inte anslutet. Kontrollera termoelementets anslutning eller byt ut det.

Hur byter man ut värmeslingan?

Koppla bort apparaten. Öppna ugnens botten, ta bort kontakten och bultarna på värmetråden. Ta bort locket i rostfritt stål, sedan keramikcirkeln. Byt ut värmetrådscylindern och montera i omvänd ordning.

Vad är ugnens maximala kapacitet?

Maximal kapacitet är 3 kg. Fyll inte degeln för mycket för att undvika spill och säkerställa optimal smältning.

Kan man smälta aluminium i denna ugn?

Den medföljande degeln är inte lämplig för aluminium. För att smälta aluminium måste du använda en specifik degel och kontrollera kompatibiliteten med de alstrade ångorna.

Hur rengör man ugnen efter användning?

Koppla bort apparaten och låt den svalna. Använd en mjuk, fuktig trasa för att rengöra utsidan och insidan. Undvik rengöringsmedel och se till att ingen vätska tränger in i apparaten.

Vad är den maximala drifttemperaturen?

Maximal temperatur är 1150 °C. Överskrid aldrig detta värde för att undvika skador på apparaten.

Vad gör man om ugnen inte värmer efter att ha tryckt på P?

Kontrollera att värmesymbolen blinkar uppe till höger på skärmen. Om den inte värmer inom en minut kan värmeslingan vara utbränd och måste bytas ut.

Vilka är de viktiga säkerhetsanvisningarna?

Bär alltid säkerhetshandskar, arbeta på en väl ventilerad plats, ha en brandsläckare till hands, lämna inte apparaten utan uppsikt och använd den inte längre än 3 timmar i sträck.

BRUKSANVISNING GF1100ND3-3KG Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

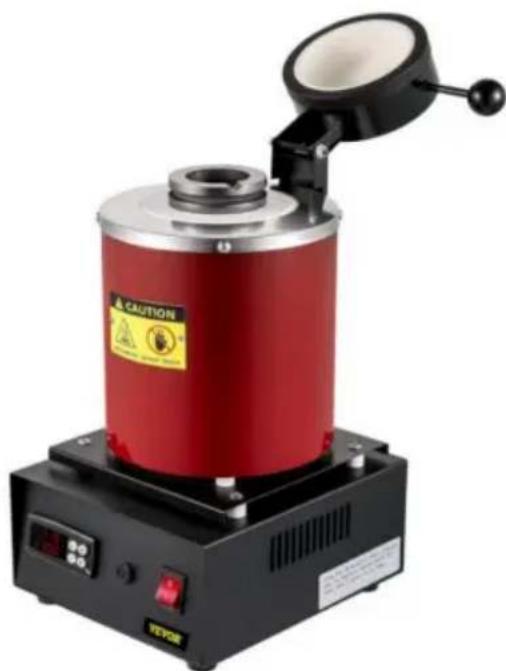

ELEKTRISK SMÄLTUGN

MODELL: GF1100ND3-3KG

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns ändå om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK SMÄLTUGN

MODELL: GF1100ND3-3KG

OBS: Kontrollera regelbundet att degeln är intakt för att undvika skador på värmeslingan.

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR förbehåller sig rätten till en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risiken für skada@måste användaren lasa instruktionernahandbok noggrant.

KORREKT AVFALLSHANTERING Denna produit omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar attprodukten kräver Separate sophämtning i Europeiska unionen. Detta gällerprodukten och alla tillbehör märkta medenna symbol. Produktter märkta som sändana fär inte kasseras med normalt hushållsavfall, men måste lämnas till en insamlingsplats für ætervinning av elektriska och elektroniska apparater.

SÄKERHETSINSTRUKTIONER

1.1 Allmän säkerhetsinformation för användning av elektriska apparater:

Se till att säkerhetsinstruktionerna följs för att undvika skador eller elektriska stötar när du använder den här enheten. Läs instruktionerna noggrant och se till att du har förstått dem väl. Förvara bruksanvisningen nära utrustningen så att du kan läsa den när som helst.

1.1.1 Använd alltid strömkällor anslutna till jord och tillhandahåll nödvändig spänning (anges på etiketten på enheten). Om du har några tvivel, låt en elektriker kontrollera att enheten är ordentligt jordad. Använd aldrig en skadad strömkabel. 1.1.2 Öppna inte enheten för solstrålning. Använd enheten på en skyddad plats för att undvika skada på utrustningen eller utsätta andra för fara. Se till att enheten kan svalna efter 3 timmars konstant arbete och undvik att placera den för nära andra enheter som producerar värme. 1.1.3 Koppla bort den innan rengöring. Använd en mjuk fuktig trasa för rengöring. Undvik att använda tvättmedel och se till att ingen vätska kommer in i enheten. Om metallen innehåller syra eller alkaliskt material kan en kemisk reaktion inträffa som kan fräta på värmeelementet. Behåll det övre locket öppet under smältningsprocessen. 1.1.4 Inget internt element i denna enhet behöver underhållas av användaren. Snälla gör inte det demontera och reparera dig själv privat.

• Användarmanualen ska förvaras nära enheten och ska alltid vara tillgänglig för användarna. Instruera din återförsäljare om hur man använder smältugnen på rätt sätt.
• Se till att ditt arbetsområde är väl ventilerat. Håll utrymningsvägarna fria.
• Håll en brandsläckare redo att användas.
• Använd alltid skyddshandskar.
• Placera inte smältugnar på brännbara underlag eller nära brännbara material. - Låt inte enheten vara utan övervakning under uppvärmningen.
• Överfyll inte degeln för att förhindra att den rinner över under uppvärmningen. Tillsätt fasta smältande material genom att långsamt föra in dem i den heta flytande massan.

1.3 Specifik säkerhetsinformation för användning av smältugnar: För att

säkerställa lång hållbarhet och god funktion hos din enhet,

Vi rekommenderar starkt att du arbetar mindre än 3 timmar åt gången. Se till att stanna i 30 minuter efter 2 timmars kontinuerligt arbete.

• Den maximala driftstemperaturen som tolereras av smältugnen är 1150 °C. Överskrid aldrig detta värde.
• Återvunnet guld eller silver innehåller syra och alkali som kan fräta på värmeelementet. Om du vill smälta den typen av metall, öppna locket till smältkammaren med regelbundenhet för att låta det giftiga ämnet avdunsta.

FCC-information

FÖRSIKTIGHET:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den ansvariga parten för överensstämmelse kan ogiltigförklara användarens behörighet att använda produkten.

Notera:

Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimliga

skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte är installerad och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radio

kommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en speciell installation. Om denna produkt orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

MODELL OCH PARAMETRAR

Modell	GF1100ND3-3KG
Input	AC 230V 50Hz
Max. Driva	1350W
Max. Temperatur	1150 y
Temperaturfel	±5y
Arbetstemperatur	0-50 y
Material	Stål
Fällg	Svart+röd

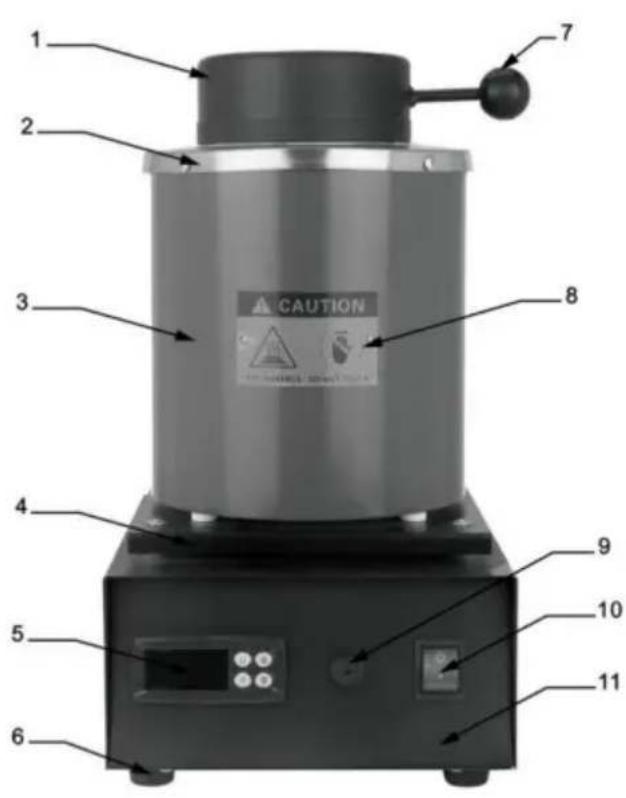

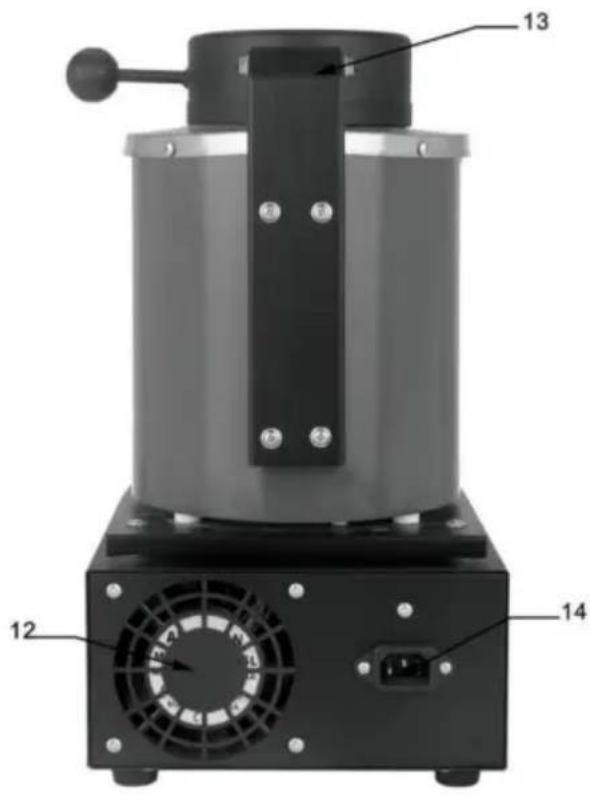

STRUKTURDIAGRAM

1. Skyddskåpa 2. Rostfritt lock 3. Färg (röd/svart) 4. Isolering 5.

Temperaturkontrollmätare 6.

Fotkuddar 7.

1. Rör inte vid märket
2. Säkerhetsstol
3. Strömbrytare
4. Vård 12. Kylfläkt 13. Kåpa

Hjälpstav 14. Strömuttag

DELLISTA

Smältnug x1	Degeltång x1
	VEVOR TOLERABLE MAX PRICE CUSTOMER'S NAME:
	SLATEGIC WITH FURNACE CUSTOMER'S NAME:
	Användarmanual x1Nätsladd x1
Säkring x2	Degel x1

PROCEDUR FÖR TEMPERATURKONTROLL

1. Värmedisplaysymbol
2. Visa den faktiska temperaturen i ugnen
3. Visa den inställda temperaturen
4. Värmekonserveringssymbol
5. U-knapp för att ställa in temperaturen (Efter att ha tryckt på knappen blinkar den inställda temperaturen.)
6. Lägg till temperatur (Visa inställningstemperatur flimmer för att lägga till temperatur)
7. Minska temperaturen (Visa inställningstemperatur flimmer för att minska temperaturen.)
8. Starta uppvärmning/Bekräfta inställd temperatur

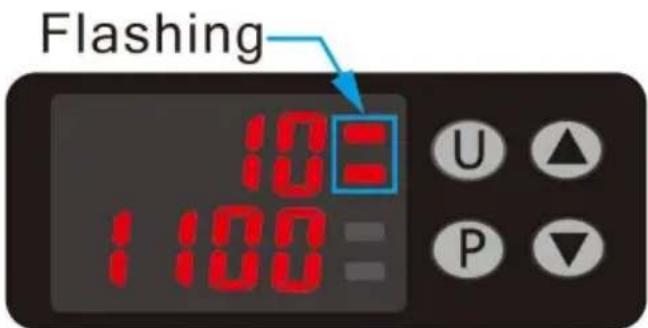

Förfarande:

1. Temperaturen på displayen är den faktiska temperaturen inuti ugnen.

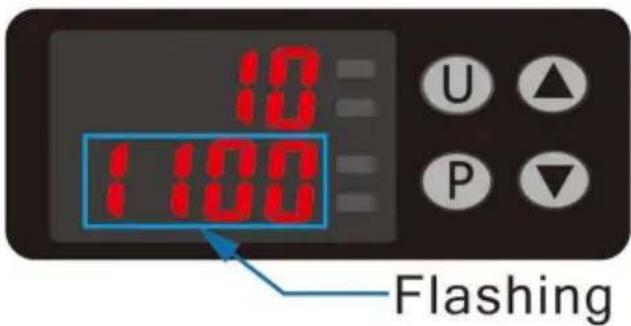

2. Tryck på knappen U, temperaturnumret under displayen blinkar. När den blinkar betyder det att temperaturen kan ställas in.
3. Tryck på knappen för att justera önskad temperatur. Kort tryck ökar siffran gradvis med 1 grad, lång tryckning ökar snabbt. Kort tryck minskar siffran gradvis

med 1 grad, lång tryckning minskar siffran snabbt.

1. Tryck på knappen P för att bekräfta den inställda temperaturen.
2. Upptill på displayen betyder symbolen värme och isolering. Upptill på displayen, symbolen blinkar betyder att temperaturen höjs. Nedtill på displayen, symbolen blinkar betyder hålltemperaturen.

SMÄLTNINGSPROCEDUR

1. Lägg metallen som ska smältas i degeln.

1. Instruktioner för värmeledningsdiagram, fall inte in i metallmaterialet. Det kommer att göra att värmetrådarna brinner.

1. Sätt in degeln i maskinen innan start.

OBS: Kontrollera regelbundet att degeln är intakt för att undvika skador på degelns värmeslinga!

1. Tryck på U för att ställa in temperaturen. Siffran nedan blinkar. Tryck på uppåt för att justera temperaturen. Tryck på P för att bekräfta.

1. Tryck på P-knappen och “” blinkar för att starta uppvärmningen.

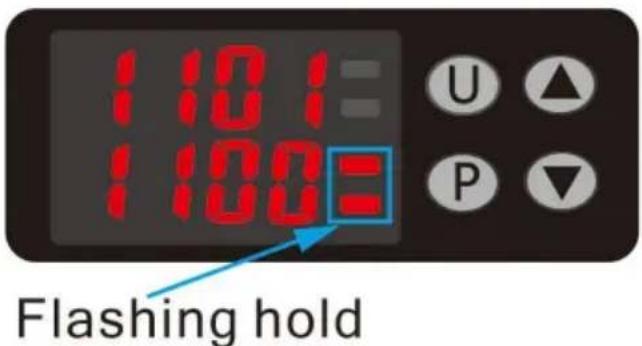

1. Blinkande i det nedre högra hörnet indikerar värmebevarande.

INSTRUKTIONER FÖR SMÄLTNING AV METALLER

VIKTIGT: Grafitdegeln är endast anpassad för att smälta guld, silver, koppar och andra ädla metaller!

Lista över de metalltyper som kan smältas i degeln som medföljer anordningen:

Metall	Symbol	Densitet	Densitet Fusion Point
Koppar	Cu	8,92 g/cm3	1084,62 y
Silver	Ag 0,49 g/cm3		962,78 y
Guld Au		19,30 g/cm3	1064,18 y

Tänk på att degeln inte ska vara helt fylld för att nå ett optimalt resultat. Om du överfyller degeln kommer enheten inte att kunna producera värmen som behövs för att låta metallen smälta. Dessutom producerar smältprocessen ofta ångor. Om du överfyller degeln kan det leda till övertryck och användning av enheten blir farligt för användaren, senast genom att öppna locket.

Vänligen köp en anpassad degel för att smälta andra metaller. Informera dig alltid om produktionen av ångor under smältningsprocessen för att kontrollera kompatibiliteten av enheten med dina avsikter.

HUR MAN UPPTÄCKER VÄRMEBLADE

VARNING: Öppna aldrig enheten utan tillstånd från din säljare.

Värmebatteriet kan skadas och du måste byta ut det.

För att göra det, följ dessa instruktioner: Kontrollera funktionen hos värmeslingan.

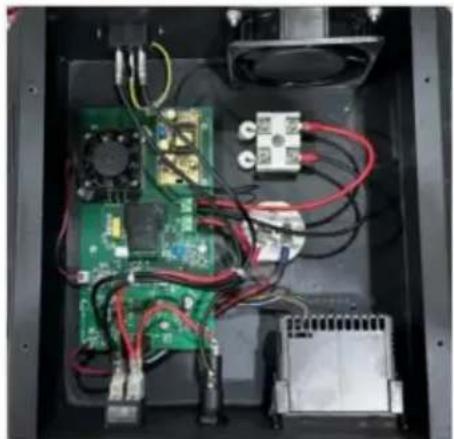

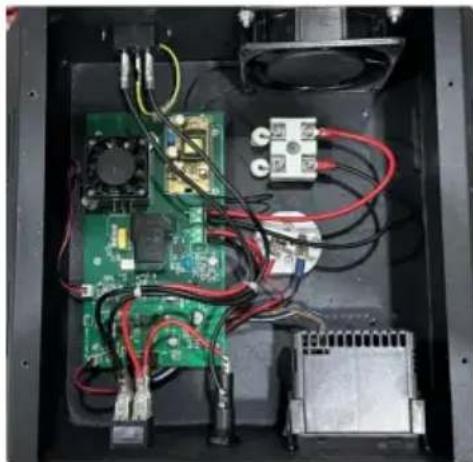

1. Öppna först botten av ugnen.

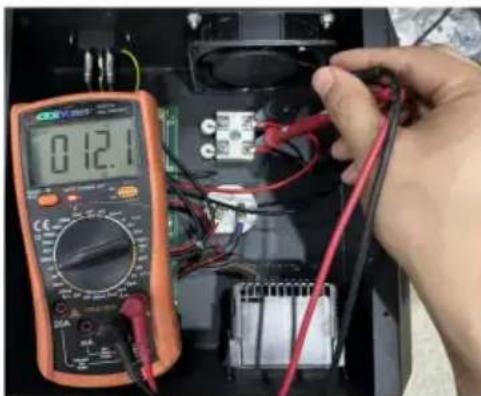

1. Kontrollera värmeslingans motstånd så här.

OBS: Resistansen är cirka 12 ohm. Om det inte finns något motstånd, är uppvärmningstråden trasig och du måste byta till en ny värmeslinga.

BYT UT VÄRMEBLADEN

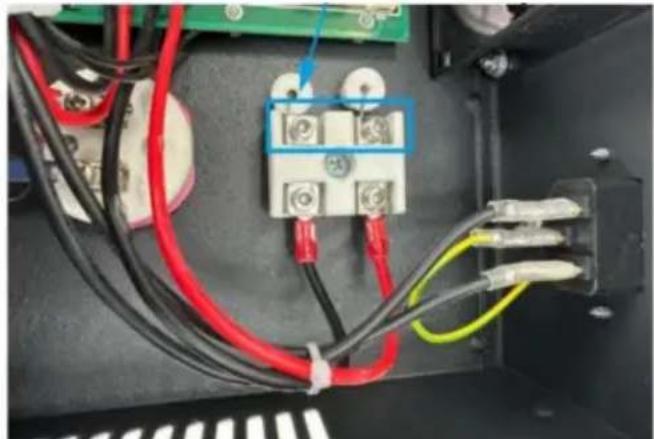

1. Ta bort värmekabelns kontakt och ta bort de två bultarna.

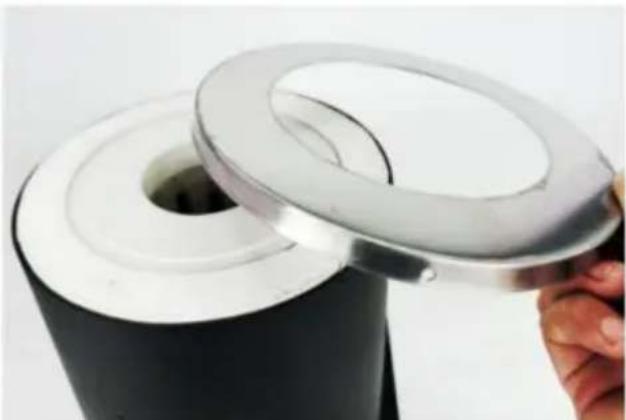

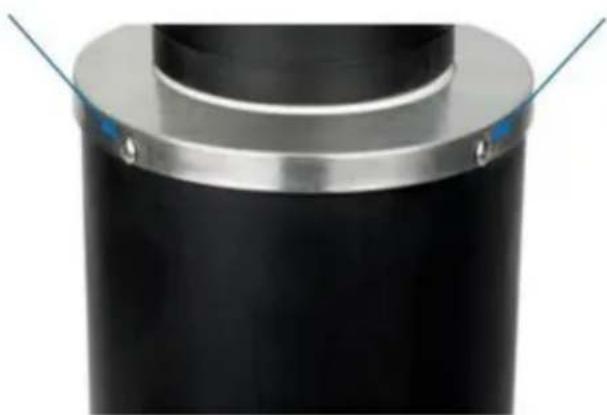

1. Öppna skruvarna på det rostfria stålet och ta bort locket.

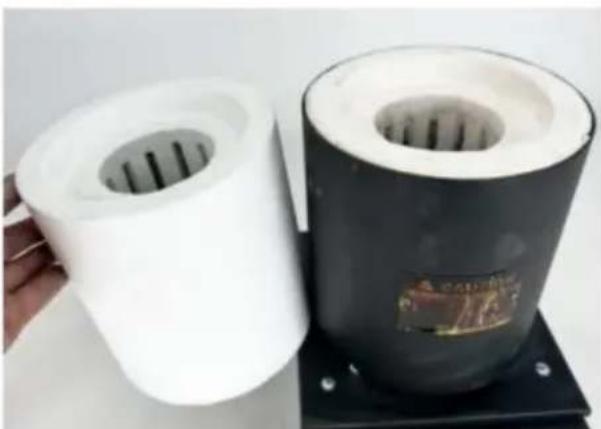

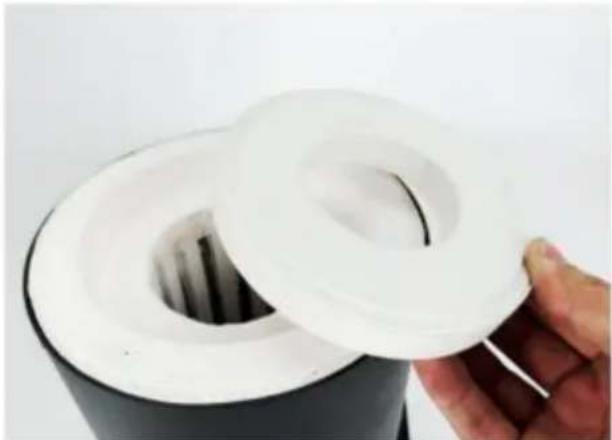

1. Ta ut cirkelkeramiken. Du kan ta ut värmeisoleringstråden

cylinder.

Sätt på den nya värmetrådscylindern och installera värmetrådscylindern

tillbaka enligt de steg som tidigare tagits bort.

FRÅGOR SOM BEHÖVER UPPMÄRKSAMHET

Visa felkoder för att fastställa maskinproblem: ERR1:

Temperaturmätningen på kortet är bruten.

• ERR2: Termoelementet är trasigt eller inte anslutet.
• ERR3: Temperaturmätning av termoelement ligger utanför intervallet.
• ERR4: Temperaturavkänningselementet på kortet är trasigt eller faller av. ERR5: Fläkten är trasig eller faller av.
• ERR6: Temperaturkontrollelementet är högt.

NOTERA:

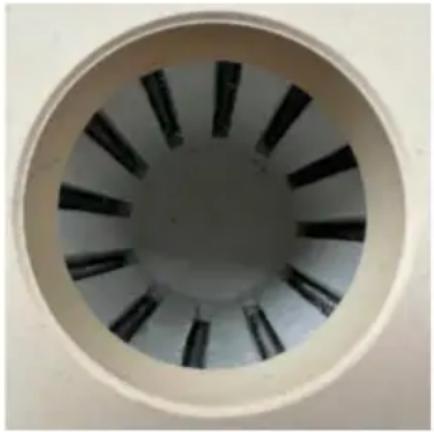

1. Metallmaterial som faller in i värmetrådscylindern orsakar kortslutning, i

arbete av degeln bruten metall flöde värmetråd cylinder brann av.

Detta behöver du för att köpa en ny värmetrådscylinder.

1. Efter att ha tryckt på P-tangenten blinkar det övre högra hörnet i början

av uppvärmning, och det kan bedömas att värmetråden är avbränd om den inte är det

upphettas inom en minut.

UNDERHÅLL

1. Rengör utsidan och insidan regelbundet för att undvika föroreningar och metallrester.
2. Före och efter användning måste du kontrollera att enheten är normal.
