BEDIENUNGSANLEITUNG GF1100ND3-3KG Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

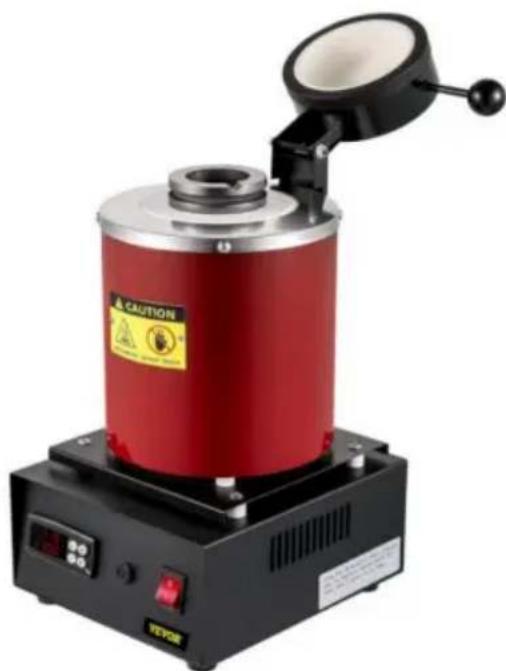

ELEKTRISCHER SCHMELZOFEN

MODELL:GF1100ND3-3KG

Wir sind weiterhin bestrebt, Ichn Werkzeuge zu wettbewerbsfahigen Preisen anzubieten. „Sparen Sie die Härfte“, „Halber Preis“ oder andere ähnliche Austräcke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Härfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHES SCHMELZEN

OFEN

MODELL: GF1100ND3-3KG

HINWEIS: Überprüfen Sie regelmäßige die Universehrheit des Tiegels, um Schäden an der Heizspirale zu vermeiden!

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerat in Betriebnehmen.VEVOR behalt sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.itte verzeihen Sie uns,dass wir Sie nicht erneut informieren,wenn es Technologie- oder Software- Updates fur unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringn, muss der Benutzer die Anweisungenlesen Lesen Sie das Handbuch sorgfällig durch.

KORREKTE ENTSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mit mit diesen Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll, sondern,müssen bei einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten.

SICHERHEITSHINWEISE

1.1 Allgemeine Sicherheitschinweise zum Umgang mit elektrischen Geräten:

Um Verletzungen oder Stromschlage zu vermeiden, beachten Sieitte die Sicherheitshinweise

bei der Verwendung these Gerats. Bite lesen Sie die Anleitung sorgfaltig durch und stellen Sie sicher, dass Sie

Bewahren Sie die Anleitung in der Nähe des Geräts auf, damit Sie sie jederzeitlesen konnen.

1.1.1 Verwenden Sie immer geerdete Stromquellen und sorgen Sie für die notwendige

Spannung (auf dem Etikett am Gerät angegeben). Wenn Sie Zweifel haben, setzen Sie einen Elektriker

Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist. Verwenden Sie niemals ein beschädigtes Netzkabel.

1.1.2 Öffnen Sie das Gerät nicht vor Sonneneinstrahlung. Verwenden Sie das Gerät an einem geschützten Ort, um

Beschädigung des Gerätes oder Gefährdung anderer Personen. Stellen Sie sicher, dass das Gerät nach 3

Vermeiden Sie stundenlangen Dauerbetrieb und platzieren Sie es nicht zu nahe an anderen Geräten, die Wärme erzeugen.

1.1.3 Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Reinigungsmittel und achen Sie darauf, dass keine Flüssigkeit in das Gerat gelangt. Wenn das Metall Säre oder Lauge enthalt

Materialien kann eine chemische Reaktion auftreten, die das Heizelement korrodieren kann.itte

Halten Sie die obere Abdeckung während des Schmelzvorgangs offen.

1.1.4 Kein internes Element deses Gerates muss vom Benutzer gewartet werden.itte nicht

Demontieren und reparieren Sie selbst privat.

1.2 Allgemeine Sicherheitshinweise für den Einsatz von Schmelzöfen:

Die Bedienungsanleitung sollte in der Nane des Gerats aufbewahrt werden und immer zuganglich sein fur

die Benutzer. Weisen Sie ihre Mitarbeiter in die richtige Bedienung des Schmelzofens ein.

• Sorgen Sie für eine gute Belüftung Ihrches Arbeitsbereichs.
• Halten Sie die Fluchtwege frei.
• Halten Sie einen Feuerlöscher einsatzbereit.

• Verwenden Sie immer Schutzhandschuhe.

• Stellen Sie Schmelzöfen nicht auf brennbare Unterlagen oder in die Höhe von brennbaren Materialien. - Lassen Sie das Gerät während des Aufheizens nicht unbeaufsichtigt.

• Überfüllen Sie den Tiegel nicht, um ein Überlaufen während des Erhitzens zu verhindern.
  Fugen Sie feste Schmelzmaterialien hinz, indem Sie sie langsam in die heiBe Flüssigkeitsmasse einfuhrn.

1.3 Besondere Sicherheitshinweise für den Einsatz von Schmelzöfen: Um eine lange

Lebensdauer und gute Funktion Ihres Gerates zu gewährleisten,

Wir empfehlen Ihnen dringend, einmal weniger als 3 Stunden zu arbeiten.itte achten Sie darauf,

Nach 2 Stunden Dauerbetrieb 30 Minuten pausieren.

Die maximale Betriebstemperatur des Schmelzofens beträgt 1150 °C.

diesen Wert überschreiben.

Recyclettes Gold oder Silber enthalt Säre und Lauge, die das Heizelement korrodieren können. Wenn

Wenn Sie diese Art von Metall schmelzen möchten, öffnen Sieitte den Deckel der Schmelzkammer mit

Regelmäßigkeit, damit die giftinge Substanz verdunsten kann.

FCC-Informationen

VORSICHT:

Änderungen oder Modifikationen, die nicht ausrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden

kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerat entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden

zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

zu unerwünschtem Betrieb führen.

WARNING:

Änderungen oder Modifikationen an thisem Produkt, die nicht ausrücklich von der verantwortlichen Partei genehmigt wurden

Die Nichteinhaltung dieser Vorschriften kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Notiz:

Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B.

Gemäß Teil 15 der FCC-Regeln sollen diese Grenzen eine angemessene

Schutz vor schädlichen Störungen bei Installation in Wohngebäuden.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht installiert ist und bei bestimmungsgemäß Verwendung kann es zu Störungen im Funkverkehr kommt.

Kommunikation. Es gibt jedoch keine Garantie darüber, dass es in einem

bestimmte Installation. Wenn these Produkt schädliche Interferenzen mit Radio- oder Fernsehsendern verursacht,

Empfang, der durch Aus- und Einschalten des Produkts festgestellt werden kann, ist der Benutzer

empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergroßern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den des Empfängers verbunden.
  Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker.

MODELL UND PARAMETER

Modell	GF1100ND3-3KG
Eingang	Wechselstrom 230 V, 50 Hz
Max. Leistung	1350 W
Max. Temperatur	1150y
Temperaturfehler	±5y
Arbeitstemperatur	0-50y
Material	Stahl
Farbe	Schwarz+Rot

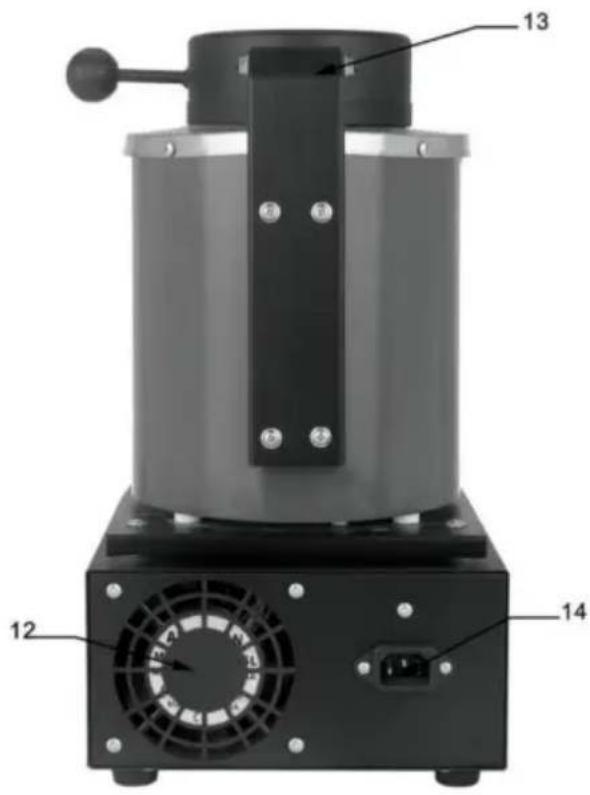

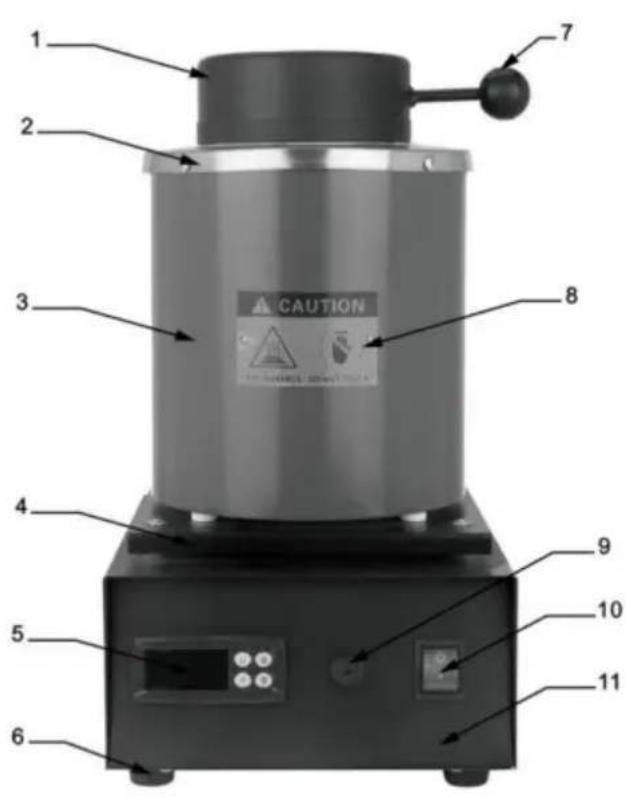

STRUKTURDIAGRAMM

1.Abdeckung Schutzhülle
2.Edelstahl-Abdeckung
3.Farbe (Rot/Schwarz)
4. Isolierung 5.

Temperaturkontrollanzeige 6. Fußpolster

1. Griff zum

Öffnen der Abdeckung 8. Markierung

"Nicht berühren"

1. Sicherheitsssitz

10.Netzschalter
11.Gastgeber
12.Lufter
13.Abdeckung Hilfsstange
14.Steckdosen

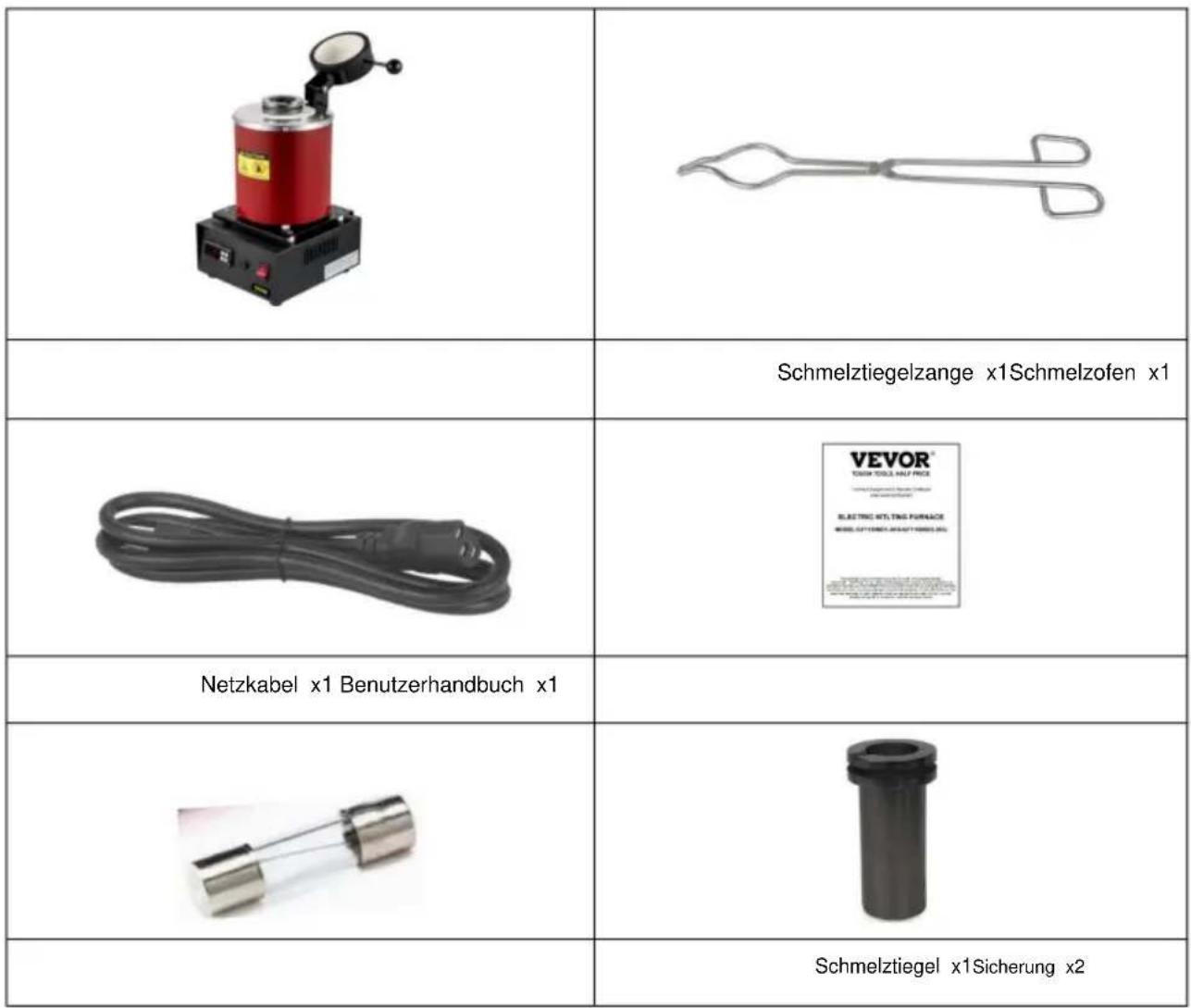

TEILELISTE

VERFAHREN ZUR TEMPERATURREGELUNG

1. Wärmeaneigesymbol

2. Zeigen Sie die tatsächliche Temperatur im Ofen an

3. Anzeige der eingestellen Temperatur
4. Wärmeerhaltungsanzeigesymbol
5. U-Taste zum Einstellen der Temperatur (Nach dem Drücken der Taste wird die Einstellung Temperatur blinkt.)
6. Temperatur hinzufugen (Anzeige der Temperatureinstellung blinkt, um Temperatur hinzuzufugen)
7. Temperatur reduzieren (Display-Einstellung Temperatur flimmern zu reduzieren Temperatur.)
8. Heizen starten/Temperaturssollwert bestätigten

Verfahren:

1. Die Temperatur auf dem Display ist die tatsächliche Temperatur im Inneren des Ofen.

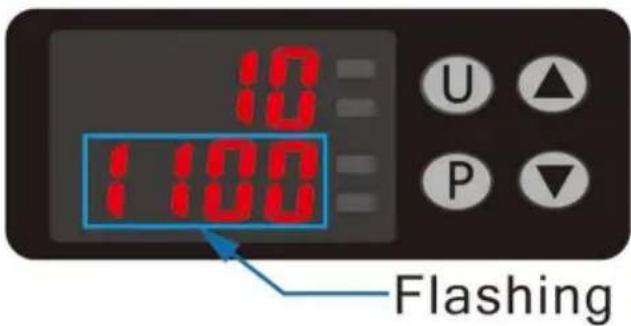

2. Drücken Sie die Taste U, die Temperaturzahl unter der Anzeige blinkt.

Wenn es blinkt, bedeutet dies, dass die Temperatur eingestellt werden kann.

1. Drücken Sie die feste, um die gewünschte Temperatur einzustellen. Durch Die kurzes Drücken erhöht sich die Zahl schrittweise um 1 Grad, durch die Nummer langes Drücken erhöht sich die Zahl schnell. Durch kurzes Drücken erhöht sich die Zahl schrittwe Um 1 Grad verringern, langes Drücken verringgert die Zahl schnell.
2. Drücken Sie die Taste P, um die eingestellte Temperatur zu bestätigen.
3. Oben auf dem Display staat das Symbol für Heizung und Isolierung. Auf dem Display blinkt das Symbol, was eine Temperaturerhöhung bedeutet. Unter Auf dem Display zeigt das blinkingende Symbol die Haltetemperatur an.

SCHMELZVORGANG

1. Geben Sie das zu schmelzende Metall in den Tiegel.

1. Internes Heizdrahtdiagramm,itte nicht in das Metallmaterial fallen lessen Dies fuhrt zum Durchbrennen des Heizdrahtes.

1. Setzen Sie vor dem Start den Tiegel in die Maschine ein.
   HINWEIS: Überprüfen Sie regelmäßig die Universehrheit des Tiegels, um Schäden am Heizschlange!

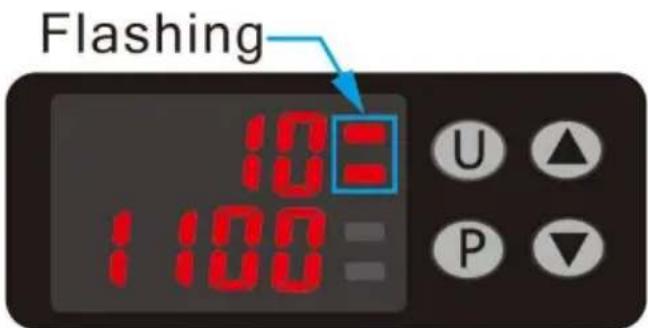

1. Mit U die Temperatur einstellen. Die Zahl darunter blinkt. Mit die Temperatur einstellen. Zu Mit P bestätigen.

1. Drücken Sie die P-Taste und blinkt, um den Heizvorgang zu starten.

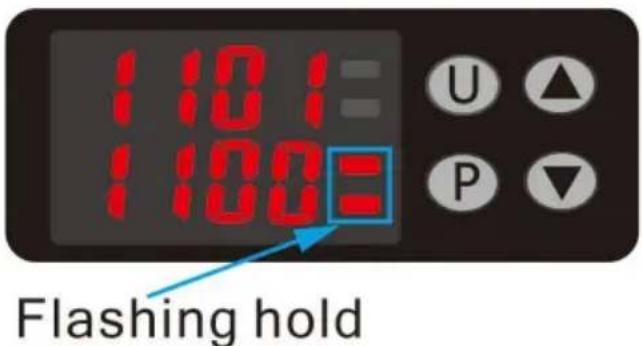

1. Das Blinken von „in der unteren rechten Ecke zeigt die Wärmespeicherung an.

ANLEITUNG ZUM SCHMELZEN VON METALLEN

WICHTIG: Der Graphitiegel ist nur zum Schmelzen von Gold, Silber, Kupfer geeignet und andere Edelmetalle!

Liste der Metallarten, die im mitgelieferten Tiegel geschmolzen werden können Gerät:

Metall	Symbol	Dichte	Dichtefusionspunkt
Kupfer	Cu	8,92 g/cm3	1084,62y
Silber	Ag	0,49 g/cm3	962,78y
Gold	Au	19,30 g/cm3	1064,18y

Bitte beachten Sie, dass der Tiegel nicht vollständig gefuellt werden sollte, um eine optimale

Ergebnis. Wenn Sie den Tiegel überfüllen, kann das Gerät die Wärme nicht erzeugen

benotigt, um das Metall zum Schmelzen zu bringen. AuBerdem entstehen beim Schmelzvorgang oft Dampfe.

Wenn Sie den Tiegel überfüllen, kann es zu Überdruck und zur Nutzung des Gerätes kommt.

Spätestens beim Öffnen der Abdeckung wird es für den Benutzer gefährlich.

Bitte kaufen Sie einen angepassten Tiegel zum Schmelzen anderer Metalle. Informieren Sie sich immer über die Entstehung von Dämpfen während des Schmelzprozesses zur Überprüfung der Verträglichkeit von das Gerät ihren Absichten entsprechend.

So erkennen Sie eine Heizspirale

ACHTUNG: Öffnen Sie das Gerät niemals ohne die Genehmigung Ihres Verkäufers.

Mölicherweise wird die Heizspirale beschädigt und muss ausgetaucht werden.

Gehen Sie hierzu wie folgt vor: Überprüfen Sie die Funktion des Heizspirale.

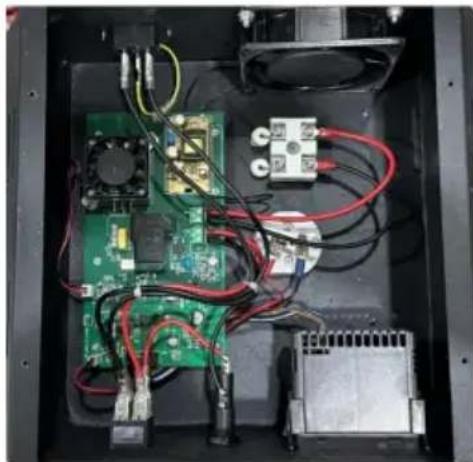

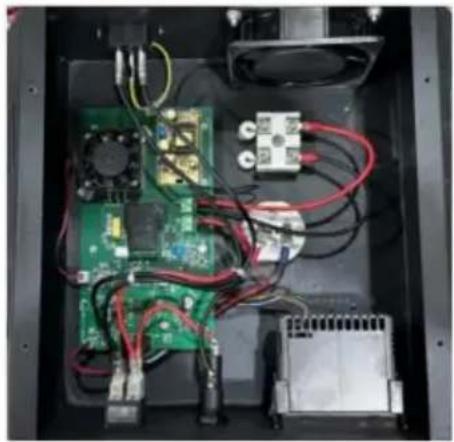

1. Öffnen Sie zunachst den Boden des Ofens.

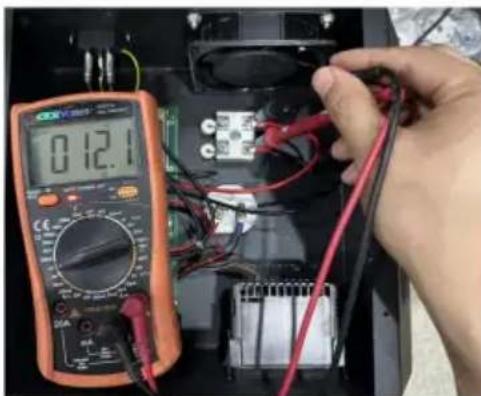

1. So prufen Sie den Widerstand der Heizspirale.

HINWEIS: Der Widerstand beträgt ca. 12yy. Wenn kein Widerstand vorhanden ist,

Das Kabel ist gebrochen und Sie müssen es durch eine neue Heizspule ersetzen.

ERSETZEN SIE DIE HEIZSPULE

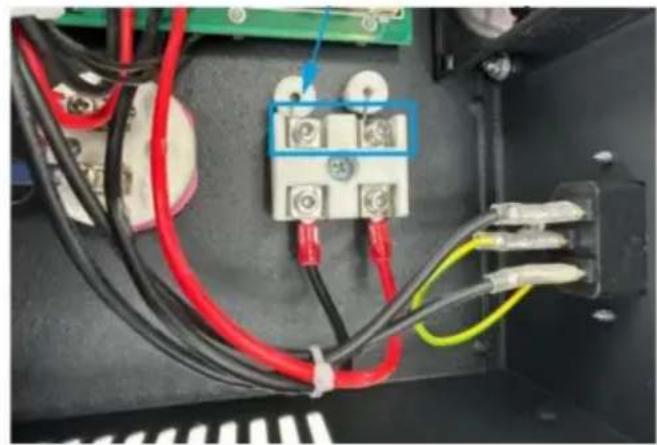

1. Den Heizdrahtstecker abziehen und die beiden Bolzen entfernen.

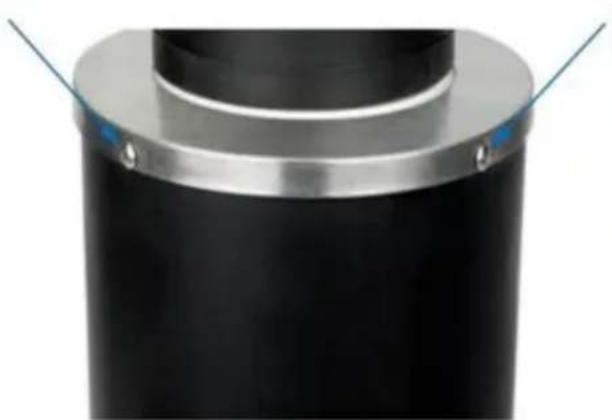

1. Die Schrauben am Edelstahl losen und die Abdeckung abnehmer.

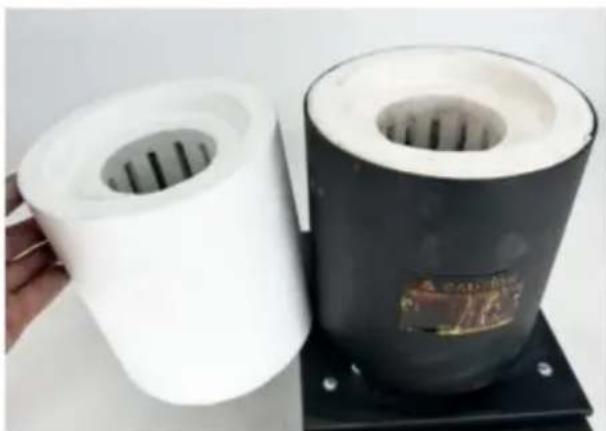

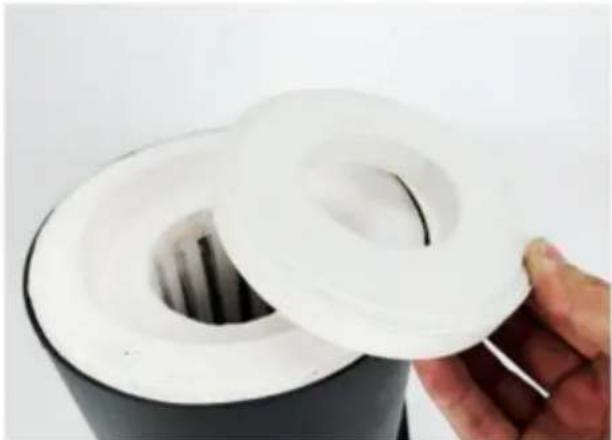

1. Nehmen Sie den Keramikkreis hereaus. Sie können den Wärmeisolutionsdraht herausnehmen Zylinder.

Setzen Sie den neuen Heizdrahtzylinder auf und installieren Sie den Heizdrahtzylinder zurück gemäß den zuvor entfernten Schritten.

ANGELEGENHEITEN, DIE AUFMERKSAMKEIT ERFORDERN

Anzeige von Fehlercodes zur Ermittlung von Maschinenproblemen

-ERR1: Der Temperaturmesskreis auf der Platine ist defect
- ERR2: Das Thermoelement ist defekt oder nicht angeschlossen
- ERR3: Die Temperaturmessung des Thermoelements liegt außerhalb des zulässigen Bereichs
- ERR4: Das Temperatursensorelement auf der Platine ist defekt oder fällt ab. -ERR5: Der Lüfter ist defekt oder fällt ab.
-ERR6: Das Temperatursteuerelement ist hoch

NOTIZ:

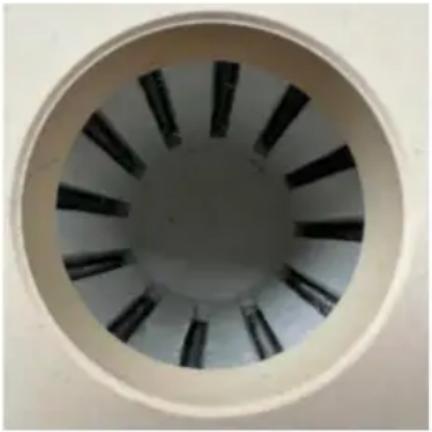

1. Metallmaterial fällt in den Heizdrahtzylinder Kurzschluss, in der

Arbeit des Tiegels, gebrochener Metallfluss, Heizdrahtzylinder abgebrannt.

Hierzu müssen Sie einen Ersatz-Heizdrahtzylinder kaufen.

1. Nach dem Drucken der P-Taste blinkt die obere rechte Ecke am Anfang

der Heizung, und es kann beurteilt werden, dass der Heizdraht abgebrannt ist, wenn es nicht innerhalb einer Minute erhitzt.

WARTUNG

1. Reinigen Sie das Äußere und Innere regelmäßig, um Verunreinigungen und Metall zu vermeiden Rückstände.
2. Vor und nach dem Gebrauch müssen Sie überprüfen, ob das Gerät normal Funktioniert.
