BEDIENUNGSANLEITUNG GF1150ND1-3KG Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRISCHER SCHMELZOFEN

MODELL:GF1150ND1-3KG/GF1150ND2-3KG

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHES SCHMELZEN

OFEN

MODELL: GF1150ND1-3KG/GF1150ND2-3KG

HINWEIS: Überprüfen Sie regelmäßig die Unversehrtheit des Tiegels, um Schäden an der Heizspirale zu vermeiden!

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesenLesen Sie das Handbuch sorgfältig durch.

KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EU. Das Symbol einer durchgestrichenen Mülltonneweist darauf hin, dass das Produkt einer getrennten Müllentsorgung imEuropäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mitmit diesem Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht mit demnormalen Hausmüll, sondern müssen bei einer Sammelstelle fürRecycling von elektrischen und elektronischen Geräten.

SICHERHEITSHINWEISE

1.1 Allgemeine Sicherheitshinweise zum Umgang mit elektrischen Geräten:

Um Verletzungen oder Stromschläge zu vermeiden, beachten Sie bitte die Sicherheitshinweise

bei der Verwendung dieses Geräts. Bitte lesen Sie die Anleitung sorgfältig durch und stellen Sie sicher, dass Sie

Bewahren Sie die Anleitung in der Nähe des Geräts auf, damit Sie sie jederzeit lesen können.

1.1.1 Verwenden Sie immer geerdete Stromquellen und sorgen Sie für die notwendige

Spannung (auf dem Etikett am Gerät angegeben). Wenn Sie Zweifel haben, lassen Sie einen Elektriker

Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist. Verwenden Sie niemals ein beschädigtes Netzkabel.

1.1.2 Öffnen Sie das Gerät nicht vor Sonneneinstrahlung. Verwenden Sie das Gerät an einem geschützten Ort, um

Beschädigung des Gerätes oder Gefährdung anderer Personen. Stellen Sie sicher, dass das Gerät nach 3

Vermeiden Sie stundenlangen Dauerbetrieb und platzieren Sie es nicht zu nahe an anderen Geräten, die Wärme erzeugen.

1.1.3 Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Reinigungsmittel und achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Wenn das Metall Säure oder Lauge enthält

Materialien kann eine chemische Reaktion auftreten, die das Heizelement korrodieren kann. Bitte

Halten Sie die obere Abdeckung während des Schmelzvorgangs offen.

1.1.4 Kein internes Element dieses Gerätes muss vom Benutzer gewartet werden. Bitte nicht

Demontieren und reparieren Sie selbst privat.

1.2 Allgemeine Sicherheitshinweise für den Einsatz von Schmelzöfen:

•Die Bedienungsanleitung sollte in der Nähe des Geräts aufbewahrt werden und immer zugänglich sein für

die Benutzer. Weisen Sie Ihre Mitarbeiter in die richtige Bedienung des Schmelzofens ein.

• Sorgen Sie für eine gute Belüftung Ihres Arbeitsbereichs.
• Halten Sie die Fluchtwege frei.
• Halten Sie einen Feuerlöscher einsatzbereit.
• Verwenden Sie immer Schutzhandschuhe.

- Stellen Sie Schmelzöfen nicht auf brennbare Unterlagen oder in die Nähe von brennbaren Materialien. • Lassen Sie das Gerät während des Aufheizens nicht unbeaufsichtigt.

- Überfüllen Sie den Tiegel nicht, um ein Überlaufen während des Erhitzens zu verhindern.

- Fügen Sie feste Schmelzmaterialien hinzu, indem Sie sie langsam in die heiße Flüssigkeitsmasse einführen.

1.3 Besondere Sicherheitshinweise für den Einsatz von Schmelzöfen: •Um eine lange

Lebensdauer und gute Funktion Ihres Gerätes zu gewährleisten,

Wir empfehlen Ihnen dringend, einmal weniger als 3 Stunden zu arbeiten. Bitte achten Sie darauf,

Nach 2 Stunden Dauerbetrieb 30 Minuten pausieren.

•Die maximale Betriebstemperatur des Schmelzofens beträgt 1150 °C.

diesen Wert überschreiten.

- Recyceltes Gold oder Silber enthält Säure und Lauge, die das Heizelement korrodieren können. Wenn

Wenn Sie diese Art von Metall schmelzen möchten, öffnen Sie bitte den Deckel der Schmelzkammer mit

Regelmäßigkeit, damit die giftige Substanz verdunsten kann.

FCC-Informationen

VORSICHT:

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die
zu unerwünschtem Betrieb führen.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden

Die Nichteinhaltung dieser Vorschriften kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Notiz:

Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B.

Gemäß Teil 15 der FCC-Regeln sollen diese Grenzen eine angemessene

Schutz vor schädlichen Störungen bei Installation in Wohngebäuden.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht installiert ist und bei bestimmungsgemäßer Verwendung kann es zu Störungen im Funkverkehr kommen.

Kommunikation. Es gibt jedoch keine Garantie dafür, dass es in einem

bestimmte Installation. Wenn dieses Produkt schädliche Interferenzen mit Radio- oder Fernsehsendern verursacht,

Empfang, der durch Aus- und Einschalten des Produkts festgestellt werden kann, ist der Benutzer

empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den des Empfängers. verbunden.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

MODELL UND PARAMETER

Modell	GF1150ND1-3KG	GF1150ND2-3KG
Eingang	Wechselstrom 120 V, 60 Hz	Wechselstrom 230 V, 50 Hz
Max. Leistung	1350 W	1350 W
Max. Temperatur	1150	1150
Temperaturfehler	± 5	± 5
Arbeitstemperatur	0-50
Material	Stahl
Farbe	Schwarz

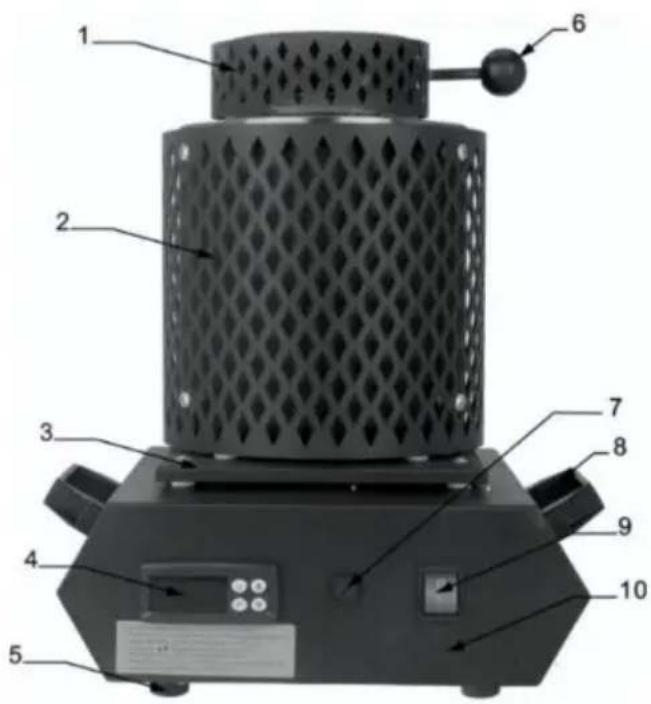

STRUKTURDIAGRAMM

1. Schutzhülle abdecken
   2.Schutzhülle
   3.Isolierung
2. Temperaturkontrollmessgerät
   5.Fußpolster
3. Griff zum Öffnen der Abdeckung 7.

Sicherung 8.

Maschinengriff 9.

Netzschalter 10.

Maschinenkörper 11. Steckdose

12.Abdeckung Hilfsstange
13.Kühlgebläse

TEILELISTE

	Schmelztiegelzange x1Schmelzofen x1
Netzkabel x1 Isolierte Handschuhe x1
1 kg Tiegel x1 3kg Tiegel x1
Graphitöltank (5 Löcher) x1	Benutzerhandbuch x1

VERFAHREN ZUR TEMPERATURREGELUNG

1 2 3 4 5 6 7 8 U P

1. Wärmeanzeigesymbol
2. Zeigen Sie die tatsächliche Temperatur im Ofen an
3. Anzeige der eingestellten Temperatur
4. Wärmeerhaltungs-Anzeigesymbol
5. U-Taste zum Einstellen der Temperatur (Nach dem Drücken der Taste wird die Einstellung Temperatur blinkt.)
6. Temperatur hinzufügen (Anzeige der Temperatureinstellung blinkt, um Temperatur hinzuzufügen)
7. Temperatur reduzieren (Display-Einstellung Temperatur flimmern zu reduzieren Temperatur.)
8. Heizen starten/Temperatursollwert bestätigen

Verfahren:

1. Die Temperatur auf dem Display ist die tatsächliche Temperatur im Inneren des Ofen.
2. Drücken Sie die Taste U, die Temperaturzahl unter der Anzeige blinkt.
   Wenn es blinkt, bedeutet dies, dass die Temperatur eingestellt werden kann.
3. Drücken Sie die Taste, um die gewünschte Temperatur einzustellen. Durch ▲ Die kurzes Drücken erhöht sich die Zahl schrittweise um 1 Grad, durch ▲ die Nummer langes Drücken erhöht sich die Zahl schnell. Durch kurzes Drücken erhöht sich die Zahl schrittwe Um 1 Grad verringern, langes Drücken verringert die Zahl schnell.
4. Drücken Sie die Taste P, um die eingestellte Temperatur zu bestätigen.
5. Oben auf dem Display steht das Symbol für Heizung und Isolierung.
   Auf dem Display blinkt das Symbol, was eine Temperaturerhöhung bedeutet. Unter Auf dem Display zeigt das blinkende Symbol die Haltetemperatur an.

SCHMELZVORGANG

1. Geben Sie das zu schmelzende Metall in den Tiegel.

1. Internes Heizdrahtdiagramm, bitte nicht in das Metallmaterial fallen lassen. Dies führt zum Durchbrennen des Heizdrahtes.

1. Setzen Sie vor dem Start den Tiegel in die Maschine ein.

HINWEIS: Überprüfen Sie regelmäßig die Unversehrtheit des Tiegels, um Schäden an der Heizspirale zu vermeiden!

10 1:00 U ▲ P ▼ Flashing

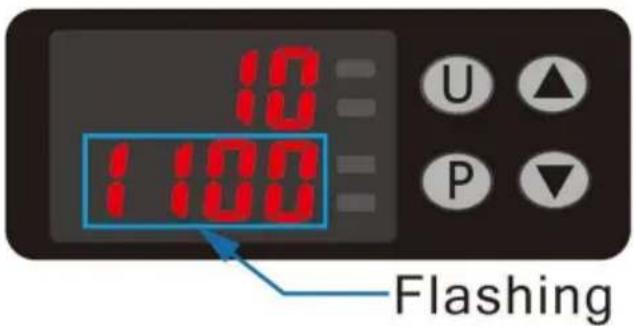

1. Mit U die Temperatur einstellen. Die Zahl darunter blinkt. Mit die Temperatur einstellen. Zu Mit P bestätigen.

Flashing 10= 1:00- U ▲ P ▼

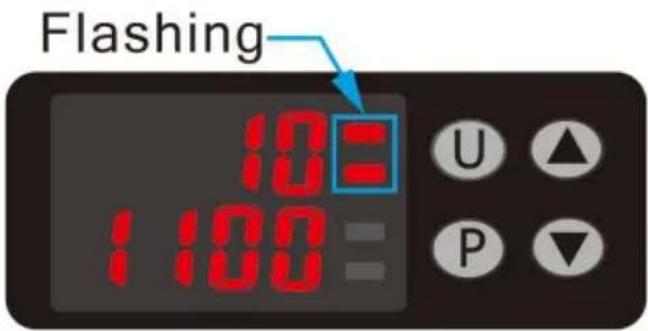

1. Drücken Sie die P-Taste und „“inkt, um den Heizvorgang zu starten.

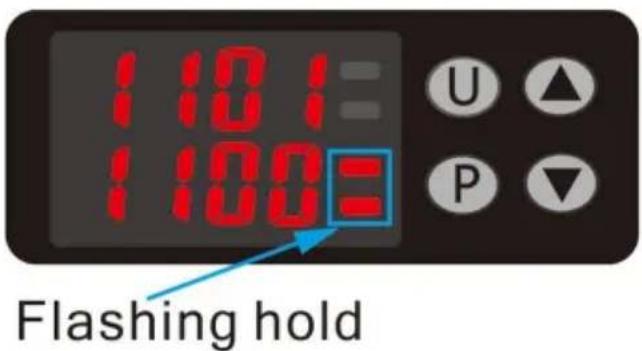

1101= 1100= U ▲ P ▼ Flashing hold

1. Das Blinken von „in der unteren rechten Ecke zeigt die Wärmespeicherung an.

ANLEITUNG ZUM SCHMELZEN VON METALLEN

WICHTIG: Der Graphittiegel ist nur zum Schmelzen von Gold, Silber, Kupfer geeignet und andere Edelmetalle!

Liste der Metallarten, die im mitgelieferten Tiegel geschmolzen werden können Gerät:

Metall	Symbol	Dichte	Dichtefusionspunkt
Kupfer	Cu	8,92 g/cm3	1084,62
Silber	Ag	0,49 g/cm3	962,78
Gold	Au	19,30 g/cm3	1064,18

Bitte beachten Sie, dass der Tiegel nicht vollständig gefüllt werden sollte, um eine optimale

Ergebnis. Wenn Sie den Tiegel überfüllen, kann das Gerät die Wärme nicht erzeugen

benötigt, um das Metall zum Schmelzen zu bringen. Außerdem entstehen beim Schmelzvorgang oft Dämpfe.

Wenn Sie den Tiegel überfüllen, kann es zu Überdruck und zur Nutzung des Gerätes kommen.

Spätestens beim Öffnen der Abdeckung wird es für den Benutzer gefährlich.

Bitte kaufen Sie einen angepassten Tiegel zum Schmelzen anderer Metalle. Informieren Sie sich immer über die Entstehung von Dämpfen während des Schmelzprozesses zur Überprüfung der Verträglichkeit von das Gerät Ihren Absichten entsprechend.

So erkennen Sie eine Heizspirale

ACHTUNG: Öffnen Sie das Gerät niemals ohne die Genehmigung Ihres Verkäufers.

Möglicherweise wird die Heizspirale beschädigt und muss ausgetauscht werden.

Gehen Sie hierzu wie folgt vor: Überprüfen Sie die Funktion des

Heizspirale.

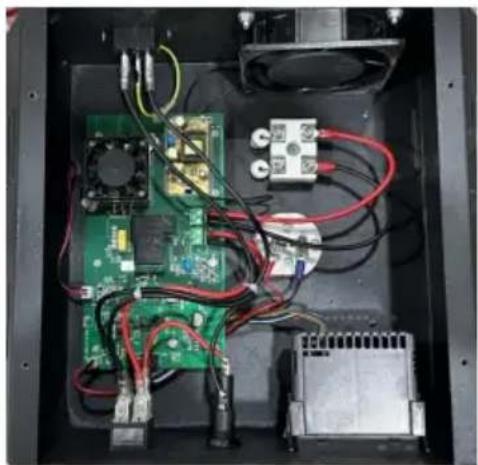

1. Öffnen Sie zunächst den Boden des Ofens.

012.1

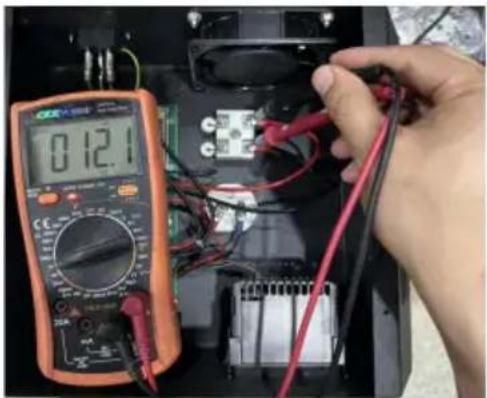

1. So prüfen Sie den Widerstand der Heizspirale.

HINWEIS: Der Widerstand beträgt ca. 12ÿ. Wenn kein Widerstand vorhanden ist, Das Kabel ist gebrochen und Sie müssen es durch eine neue Heizspule ersetzen.

ERSETZEN SIE DIE HEIZSPULE

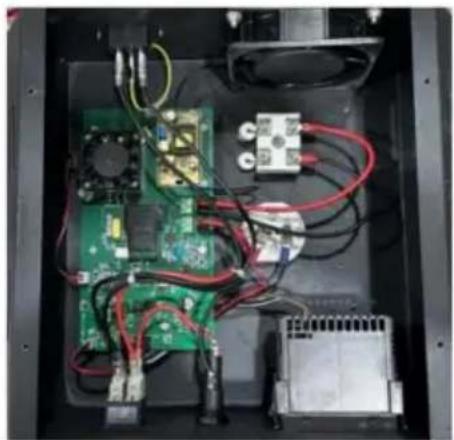

1. Den Heizdrahtstecker abziehen und die beiden Bolzen entfernen.

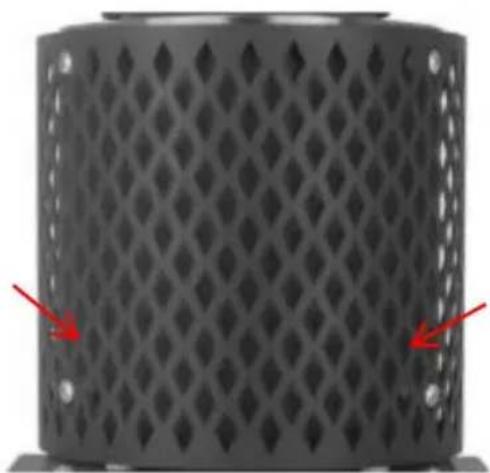

1. Entfernen Sie die Schutzabdeckung.

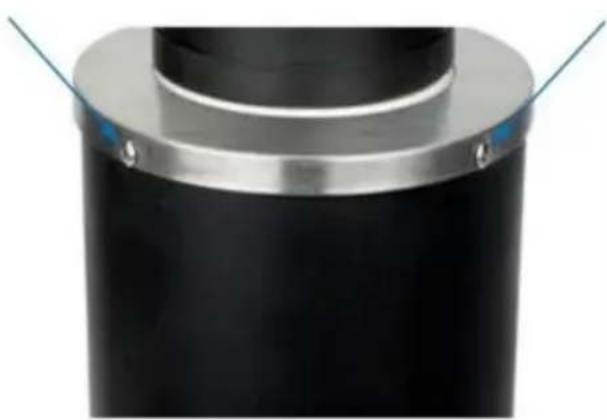

1. Die Schrauben am Edelstahl lösen und die Abdeckung abnehmen.

1. Nehmen Sie den Keramikkreis heraus. Sie können den Wärmeisolationsdraht herausnehmen Zylinder.

Setzen Sie den neuen Heizdrahtzylinder auf und installieren Sie den Heizdrahtzylinder zurück gemäß den zuvor entfernten Schritten.

ANGELEGENHEITEN, DIE AUFMERKSAMKEIT ERFORDERN

Anzeige von Fehlercodes zur Ermittlung von Maschinenproblemen

- ERR1: Der Temperaturmesskreis auf der Platine ist defekt

- ERR2: Das Thermoelement ist defekt oder nicht angeschlossen

- ERR3: Die Temperaturmessung des Thermoelements liegt außerhalb des zulässigen Bereichs

- ERR4:Das Temperatursensorelement auf der Platine ist defekt oder fällt ab. •ERR5:Der Lüfter ist defekt oder fällt ab. •ERR6:Das

Temperaturkontrollelement ist hoch

1. Metallmaterial fällt in den Heizdrahtzylinder Kurzschluss, in der

Arbeit des Tiegels, gebrochener Metallfluss, Heizdrahtzylinder abgebrannt.

Hierzu müssen Sie einen Ersatz-Heizdrahtzylinder kaufen.

1. Nach dem Drücken der P-Taste blinkt die obere rechte Ecke am Anfang

der Heizung, und es kann beurteilt werden, dass der Heizdraht abgebrannt ist, wenn es nicht innerhalb einer Minute erhitzt.

WARTUNG

1. Reinigen Sie das Äußere und Innere regelmäßig, um Verunreinigungen und Metall zu vermeiden Rückstände.

2. Vor und nach dem Gebrauch müssen Sie überprüfen, ob das Gerät normal funktioniert.
