MANUALE UTENTE GF1150ND1-3KG Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

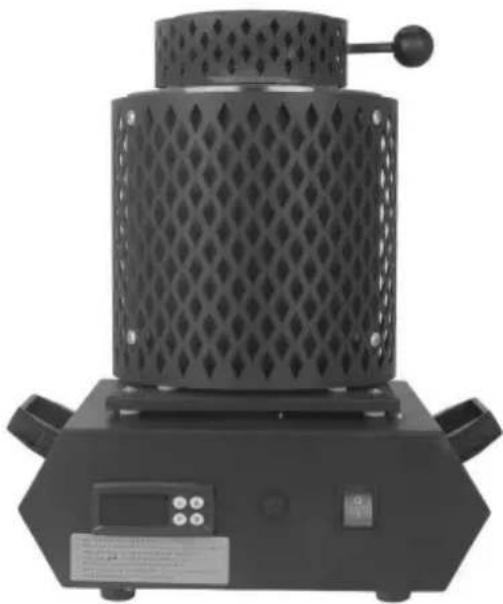

FORNO DI FUSIONE ELETTRICO

MODELLO:GF1150ND1-3KG/GF1150ND2-3KG

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

FUSIONE ELETTRICA

FORNO

MODELLO: GF1150ND1-3KG/GF1150ND2-3KG

NOTA: controllare periodicamente l'integrità del crogiolo per evitare danni alla serpentina riscaldante!

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barratoindica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici, ma devono essere portati in un punto di raccolta per riciclaggio di dispositivi elettrici ed elettronici.

ISTRUZIONI DI SICUREZZA

1.1 Informazioni generali sulla sicurezza per l'uso di apparecchi elettrici:

Per evitare lesioni o scosse elettriche, assicurarsi di rispettare le istruzioni di sicurezza quando si utilizza questo dispositivo. Si prega di leggere attentamente le istruzioni e assicurarsi di aver capito bene. Conservare il manuale vicino all'apparecchiatura per poterlo leggere in qualsiasi momento.

1.1.1 Utilizzare sempre fonti di corrente collegate a terra e fornire le necessarie tensione (indicata sull'etichetta del dispositivo). In caso di dubbi, contattare un elettricista controllare che l'unità sia correttamente messa a terra. Non utilizzare mai un cavo di alimentazione danneggiato.

1.1.2 Non aprire l'unità di radiazione solare. Utilizzare il dispositivo in un luogo protetto per evitare danneggiare l'apparecchiatura o mettere in pericolo altre persone. Assicurarsi che il dispositivo sia in grado di raffreddarsi dopo 3 ore di funzionamento continuo ed evitare di posizionarlo troppo vicino ad altri apparecchi che producono calore.

1.1.3 Prima di pulire, scollegarlo. Utilizzare un panno morbido umido per la pulizia. Evitare di utilizzare detergente e assicurarsi che nessun liquido entri nell'unità. Se il metallo contiene acido o alcali materiali, potrebbe verificarsi una reazione chimica che potrebbe corrodere l'elemento riscaldante. Si prega di tenere aperto il coperchio superiore durante il processo di fusione.

1.1.4 Nessun elemento interno di questo dispositivo deve essere sottoposto a manutenzione da parte dell'utente. Si prega di non smontare e riparare autonomamente.

1.2 Informazioni generali sulla sicurezza per l'uso dei forni fusori:

- Il manuale utente deve essere conservato vicino al dispositivo e deve essere sempre accessibile gli utenti. Istruire i dipendenti su come utilizzare correttamente il forno di fusione.

• Assicurati che l'area di lavoro sia ben areata.
• Mantenere libere le vie di fuga.
• Tenere un estintore pronto all'uso.
• Utilizzare sempre guanti di sicurezza.

•Non posizionare i forni fusori su supporti combustibili o vicino a materiali combustibili. •Non lasciare l'apparecchio senza sorveglianza durante il riscaldamento.

- Non riempire eccessivamente il crogiolo per evitare che trabocchi durante il riscaldamento.

- Aggiungere materiali solidi fondenti inserendoli lentamente nella massa liquida calda.

1.3 Informazioni di sicurezza specifiche per l'uso dei forni fusori: •Per

garantire una lunga durata e un buon funzionamento del dispositivo,

ti consigliamo vivamente di lavorare meno di 3 ore una volta. Assicurati di fermarsi per 30 minuti dopo 2 ore di lavoro continuo.

- La temperatura massima di esercizio tollerata dal forno di fusione è 1150ÿ. Mai superare questo valore.

• L'oro o l'argento riciclati contengono acido e alcali che possono corrodere l'elemento riscaldante. Se se vuoi fondere quel tipo di metallo, apri il coperchio della camera di fusione con regolarità per far evaporare la sostanza tossica.

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dal soggetto responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a quanto segue due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile per conformità potrebbe invalidare il diritto dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, questi limiti sono concepiti per fornire ragionevoli

protezione contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e se utilizzato in conformità alle istruzioni, può causare interferenze dannose alle apparecchiature radio. comunicazioni. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in un installazione particolare. Se questo prodotto causa interferenze dannose alla radio o alla televisione ricezione, che può essere determinata accendendo e spegnendo il prodotto, l'utente è incoraggiati a provare a correggere l'interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

MODELLO E PARAMETRI

Modello	GF1150ND1-3KG GF1150ND2-3KG
Ingresso	CA 120 V 60 Hz	CA 230V 50Hz
Potenza massima	1350W 1350W
Temperatura massima	1150ÿ 1150ÿ
Errore di temperatura	±5ÿ	±5ÿ
Temperatura di lavoro	0-50ÿ
Materiale	Acciaio
Colore	Nero

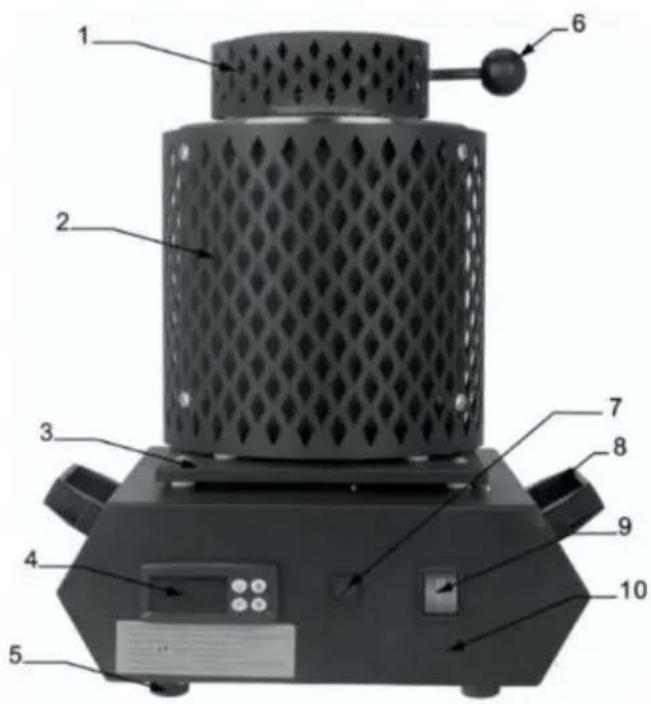

SCHEMA DELLA STRUTTURA

1. Coprire la copertura protettiva
2. Copertura protettiva
   3.Isolamento
3. Misuratore di controllo della temperatura 5.
   Piedini
4. Maniglia di apertura del coperchio 7.
   Fusibile 8.

Impugnatura della

macchina 9. Interruttore

di alimentazione 10. Corpo

macchina 11. Presa di corrente

1. Copri asta ausiliaria 13. Ventola

di raffreddamento

ELENCO DELLE PARTI

	Pinza per crogiolo x1Forno di fusio
Cavo di alimentazione x1 Guanti isolanti x1
Crogiolo da 1 kg x1	Crogiolo da 3 kg x1
Serbatoio dell'olio in grafite (5 fori) x1	Manuale utente x1

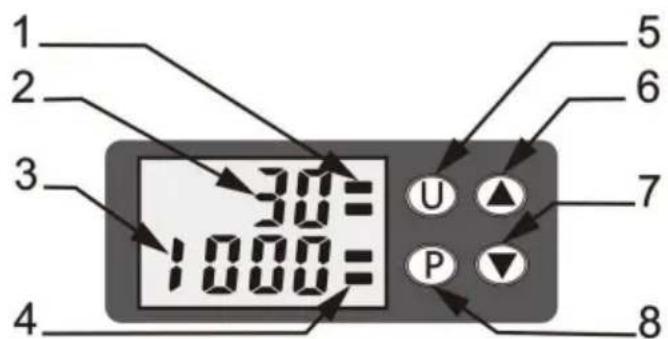

PROCEDURA PER IL CONTROLLO DELLA TEMPERATURA

1 2 3 4 5 6 7 8 U P

1. Simbolo di visualizzazione del calore
2. Mostra la temperatura effettiva nella fornace
3. Visualizzare la temperatura impostata
4. Simbolo di visualizzazione della conservazione del calore
5. Pulsante U per impostare la temperatura (Dopo aver premuto il pulsante, l'impostazione la temperatura lampeggerà.)
6. Aggiungere temperatura (il display visualizza l'impostazione della temperatura lampeggiare per aggiungere temperatura)
7. Ridurre la temperatura (la temperatura impostata sul display lampeggia per ridurla) temperatura.)
8. Avviare il riscaldamento/Confermare la temperatura impostata

Procedura:

1. La temperatura sul display è la temperatura effettiva all'interno del forno.
2. Premere il tasto U, il numero della temperatura sotto il display lampeggerà. Quando lampeggia, significa che è possibile impostare la temperatura.
3. Premere il tasto per regolare la temperatura richiesta. Una breve pressione aumenterà progressivamente di 1 grado, una pressione prolungata il numero aumenterà rapidamente. Una breve pressione aumenterà progressivamente il numero. diminuire di 1 grado, tenendo premuto a lungo il numero diminuirà rapidamente.
4. Premere il tasto P per confermare la temperatura impostata.
5. Nella parte superiore del display, il simbolo significa riscaldamento e isolamento. sul display, il simbolo lampeggiante significa aumento della temperatura. Di seguito sul display il simbolo lampeggiante indica la temperatura di mantenimento.

PROCEDURA DI FUSIONE

1. Mettere il metallo da fondere nel crogiolo.

1. Schema del filo di riscaldamento interno, fare attenzione a non cadere nel materiale metallico Ciò causerà la bruciatura del filo riscaldante.

1. Inserire il crogiolo nella macchina prima di iniziare.

NOTA: controllare periodicamente l'integrità del crogiolo per evitare danni alla serpentina riscaldante!

10 1:00 U ▲ P ▼ Flashing

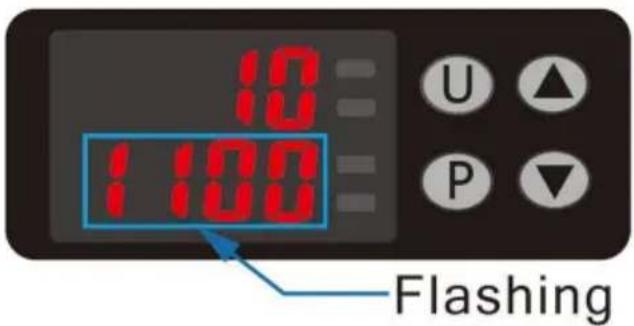

1. Premere U per impostare la temperatura. Il numero sottostante lampeggia. Premere A per regolare la temperatura. Premere P per confermare.

Flashing 10= 1:00- U ▲ P ▼

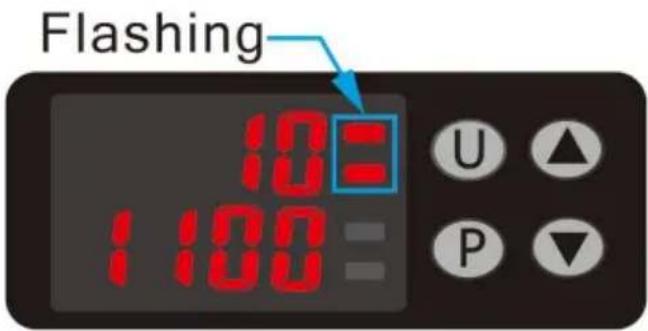

1. Premere il tasto P e “” lampeggerà per l’avvio del riscaldamento.

1101= 1100= U ▲ P ▼ Flashing hold

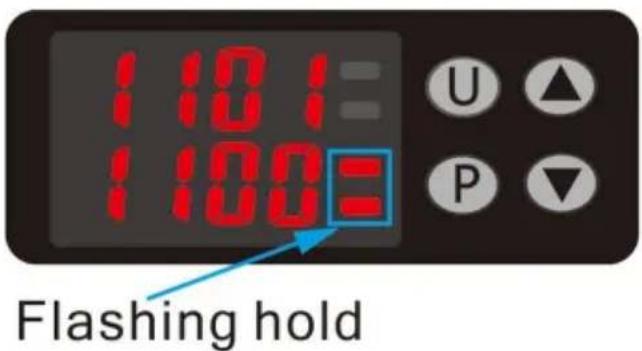

1. "■ lampeggiante nell'angolo in basso a destra indica la conservazione del calore.

ISTRUZIONI PER LA FUSIONE DEI METALLI

IMPORTANTE: Il crogiolo di grafite è adatto solo per fondere oro, argento, rame e altri metalli nobili!

Elenco dei tipi di metalli che possono essere fusi nel crogiolo fornito con il dispositivo:

Metallo	Simbolo	Densità	Punto di fusione della densità
Rame	Cu	8,92 g/cm3	1084,62ÿ
Argento	Ag	0,49 g/cm3	962,78ÿ
Oro	Anch'io	19,30 g/cm3	1064,18ÿ

Si prega di considerare che il crogiolo non deve essere completamente riempito per raggiungere una temperatura ottimale. risultato. Se si riempie troppo il crogiolo, il dispositivo non sarà in grado di produrre calore necessario per far fondere il metallo. Inoltre, il processo di fusione produce spesso vapori. Se si riempie troppo il crogiolo, si può verificare una sovrapressione e l'uso del dispositivo diventa pericoloso per l'utente, al più tardi aprendo il coperchio.

Si prega di acquistare un crogiolo adattato per fondere altri metalli. Informatevi sempre su la produzione di vapori durante il processo di fusione per verificare la compatibilità di il dispositivo con le tue intenzioni.

COME RILEVARE LA SERPENTINA DI RISCALDAMENTO

ATTENZIONE: non aprire mai il dispositivo senza l'autorizzazione del venditore. La serpentina riscaldante potrebbe danneggiarsi e sarà necessario sostituirla. Per farlo, segui le istruzioni fornite: controlla la funzione del

serpentina riscaldante.

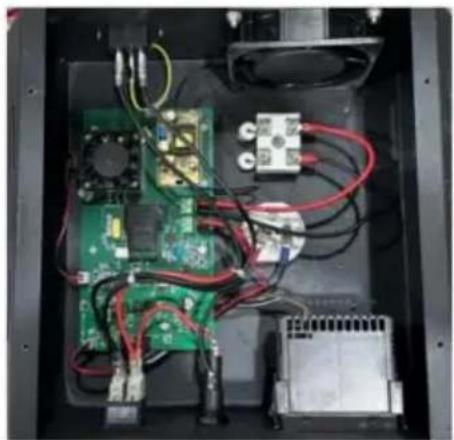

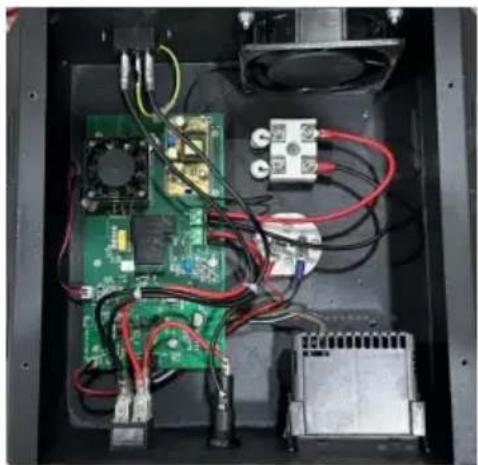

1. Per prima cosa aprire il fondo della fornace.

012.1

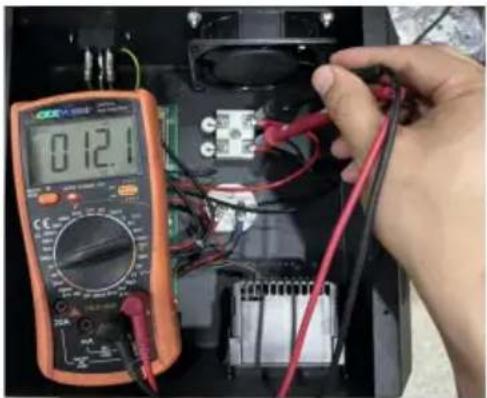

1. Controllare la resistenza della serpentina riscaldante in questo modo.

NOTA: La resistenza è di circa 12ÿ. Se non c'è resistenza, il riscaldamento il filo è rotto ed è necessario sostituire la serpentina riscaldante.

SOSTITUIRE LA SERPENTINA DI RISCALDAMENTO

1. Rimuovere il connettore del filo riscaldante e rimuovere i due bulloni.

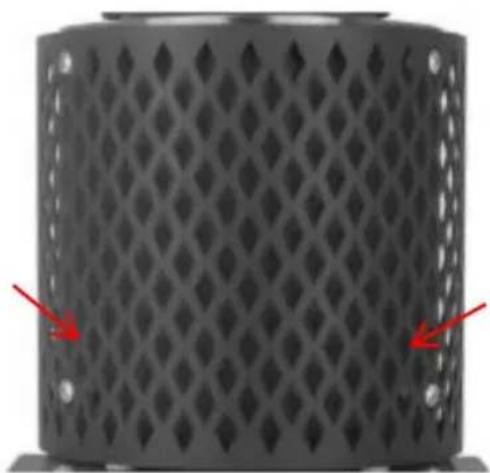

1. Rimuovere la copertura protettiva.

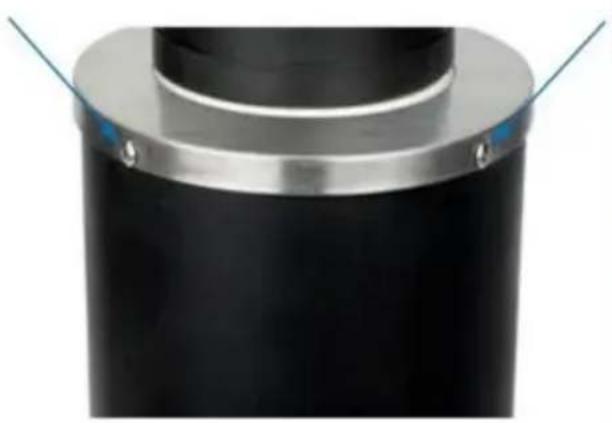

1. Allentare le viti sull'acciaio inossidabile e rimuovere il coperchio.

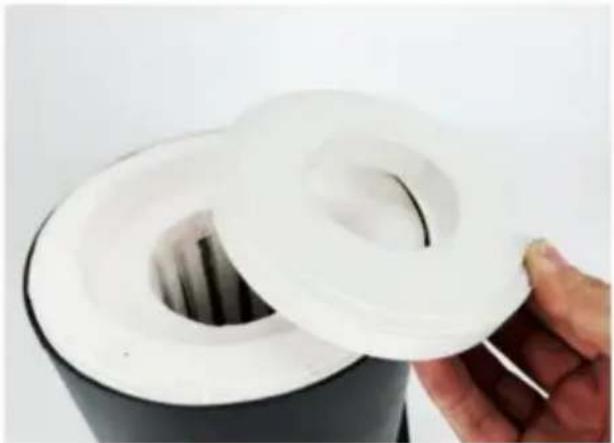

1. Togliere la ceramica circolare. È possibile togliere il filo di isolamento termico

cilindro.

Posizionare il nuovo cilindro del filo riscaldante e installare il cilindro del filo riscaldante indietro seguendo i passaggi precedentemente rimossi.

QUESTIONI CHE RICHIEDONO ATTENZIONE

Visualizza i codici di errore per determinare i problemi della

macchina •ERR1: il circuito di misurazione della temperatura sulla scheda è rotto

• ERR2: La termocoppia è rotta o non è collegata
• ERR3: La misurazione della temperatura della termocoppia è fuori intervallo
• ERR4: L'elemento di rilevamento della temperatura sulla scheda è rotto o cade •ERR5: La ventola è rotta o cade •ERR6: L'elemento di

controllo della temperatura è alto

1. Materiale metallico che cade nel cilindro del filo riscaldante cortocircuito, nel lavoro del crogiolo rotto flusso di metallo cilindro di filo riscaldante bruciato. Per questo è necessario acquistare un cilindro di filo riscaldante sostitutivo.

2. Dopo aver premuto il tasto P, l'angolo in alto a destra lampeggia all'inizio di riscaldamento, e si può giudicare che il filo riscaldante è bruciato se non è riscaldato in un minuto.

MANUTENZIONE

1. Pulire regolarmente l'esterno e l'interno per evitare impurità e metalli residui.

2. Prima e dopo l'uso, è necessario verificare che il dispositivo sia in buone condizioni
