BRUKSANVISNING 7X 1244 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Krockkuddeupphängningssats

MODELL: 7X1244

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

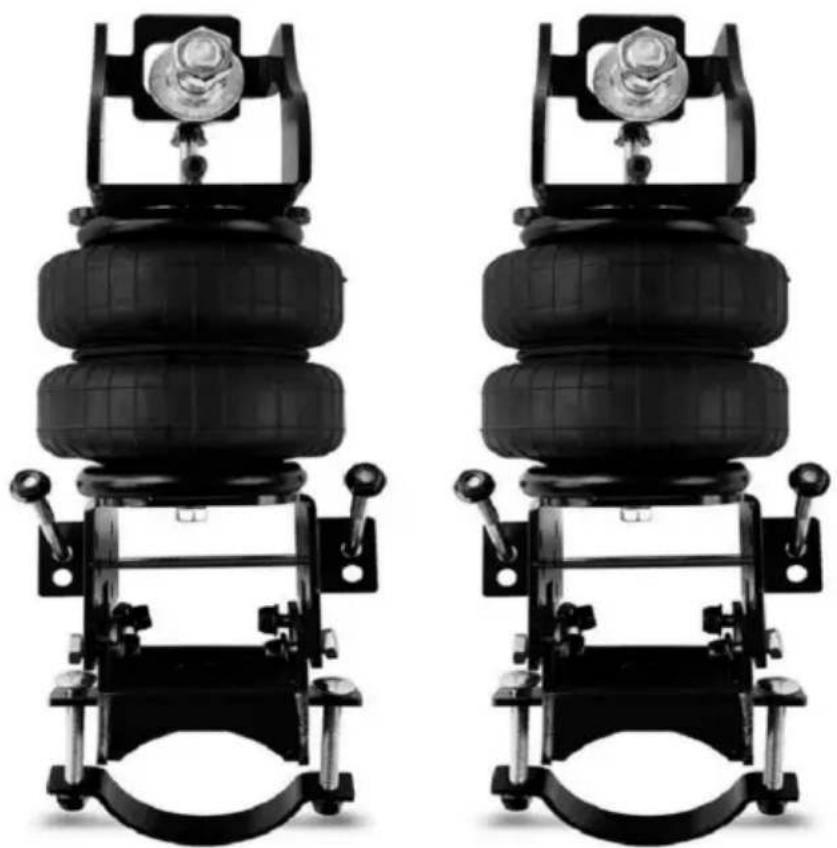

Krockkuddeupphängningssats

MODELL: 7X1244

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHET OCH VARNINGAR

Tack för att du köpte 7X 1244 Kit! Vänligen rekommenderas att läsa instruktionerna noggrant innan du installerar luftfjädersatsen.

Vänligen vidta säkerhetsåtgärder i enlighet med detta under installationen.

Monteringsanvisningen är baserad på vänster sida eller baserad på förarsidan

av fordonet, och strukturen på höger sida kan referera till samma metod på vänster sida.

Eftermonteringssatsen du köpte är ett uppblåsningssystem med en ventil.

Observera att luftfjädern kommer att böjas och expandera under arbete

betingelser. Se till att det finns tillräckligt med utrymme för att den ska fungera korrekt och undvik friktion mellan luftfjädern och andra chassidelar.

PARAMETERLISTA

Modell	standard
Anpassade modeller	1999-2004 Ford F250/F350 2WD&4WD2008-2010 Ford F250/F350 2WD&4WD
nominell belastning (lbs)	5ÿ000
Använd trycketÿpsiÿ	5-100

PARTS LIST

ARTIKEL	BESKRIVNING ANTAL	ARTIKEL	BESKRIVNING ANTAL
A	Spacer	2	Q	3/8"-16 x 3/4"FLÄNSAD HEX BULT	6
B Sadelfäste		2	R	LOC KASHER	2
C Axelremmar		2	S	3/4" sexkantmutter	2
D	Platt stål	2	T	Instruktioner	1
E U-formad bult		2		Värmesköldl	1
F	Metallkabeldragkedja Slips	2	O	VOGNBULT,3/8-16UNC L=58mm	4
G	Knytband	10	P	Platt kudde	8
H	Platt kudde	2	V 1/4" DOT luftslang		1
	TRANSPORT BULT,3/8-16UNC L=70 mm	4	W Övre fäste		2
J	1/4" Schrader ventil	1	X	Krockkuddar	2
K	Tråd lim	1	OCH	Platt kudde	2
L	1/4" T-ventil	1	MED	L-format stål	1
M	Trakeal sax	1	A1	3/4"-16 X 3" BOLT	2
N	3/8"-16 FLÄNSAD NÖT	18	A2	3/8"-16 BOLT	8

För din egen säkerhet och i syfte att förhindra eventuella skador på fordonet, överskrid inte den maximala belastningen som rekommenderas av fordonstillverkaren. Din krockkuddes hjälpfjädrar är klassade för ett maximalt uppblåsningstryck på 150 PSI. Du får bära en större last på vissa fordon med detta tryck.

Det är bäst att väga ditt fordon när det är helt lastat och jämföra den vikten med de högsta tillåtna vikten.

Placera trucken på en stadig, jämn yta.

Ta bort den negativa batterikabeln.

Vidta nödvändiga säkerhetsåtgärder som att använda klossar när du arbetar på din lastbil, som att använda kilar när du arbetar på din lastbil. Ta bort muttern som håller fast klämman för bränsleledningen.

Rotera hållarklämman 90 grader med tappen nedåt. Montera flyttfästet med muttern som tidigare tagits bort. Fäst sedan fästklämman på flyttfästet med en 5/16"-24x3/4" bult och 5/16"-24 flänsmutter. Din lastbil är utrustad med stötfångare fästa på ramen direkt ovanför axeln.

Ta bort dessa stötfångare

genom att lossa från insidan av ramflänsen. Dessa stötfångare kommer inte att vara det återanvänds med detta kit. Vänligen spara krage eftersom den kommer att återanvändas i steg 2.

STEG 2- ÖVRE FÄSTE

INSTALLATION

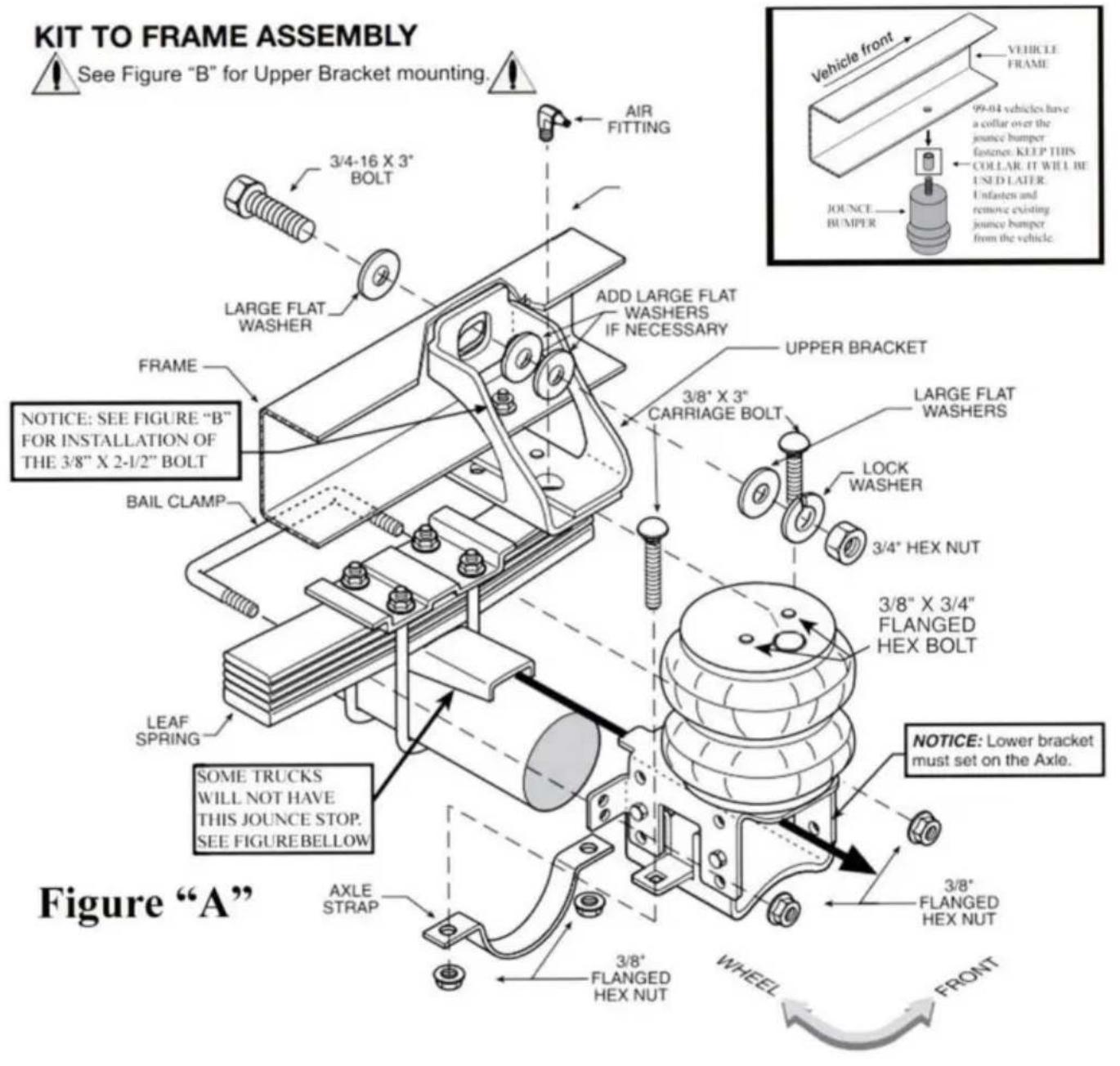

Se till att ingen del av fordonets ledningar kommer i kläm mellan det övre fästet och ramen. Vid den här tiden kommer kragen som satt på stötfångaren att göra det återanvändas. Sätt in kragen i

originalhålet på ramen. Sätt det övre fästet på plats (för att hålla kragen) medan du sätter in 3/8"-16 x 2-1/2" vagnbulten i det övre fästet och kragen.

Se figur "B". Säkra 3/8"-16

vagnbult med en 3/8" stor platt bricka och 3/8"-16 flänsmutter fingertät. Håll det övre fästet hårt mot ramens botten. Om

konsolen verkar vara i nivå med den övre delen av konsolen vilar mot

inuti ramen, installera

3/4"-16x3" bult genom ramskenan och övre fästet.

Om toppen av fästet inte ställer in nivå, installera några av de stora 3/4" platta brickorna mellan fästet och

insidan av ramskenan. Om du har befintlig kopplingsutrustning, bör 3/4" bulten vara tillräckligt lång för att sträcka sig genom det övre fästet, lastbilsramen

och dragfästen. Var säker att installera minst en av stora platta brickor och 3/4" låsbricka före

installera 3/4"-16 sexkantsmuttern på bulten. Efter att du har installerat den övre konsolen så plant som möjligt, dra åt

3/8"-16x2 1/2" bult med platt huvud i botten av ramen, dra sedan åt 3/4"-16 x 3" bulten genom sidan av

ram. Nödbromsen kabel måste vara

knyts ur vägen med hjälp av hålet i det övre fästet. Se figur "A".

STEG 3- INSTALLATION AV LUFTFJÄDER

Värmeskölden kommer endast att användas på avgassidan av lastbilen. Den placeras mellan det övre fästet och toppen av luftfjädern. Se figur "B". När luftfjädern är på plats och korrekt inriktad, använd två 3/8"-16 x 3/4" flänsade sexkantsbultar för att fästa påsen på det övre fästet. På höger sida, rikta in värmeskölden innan du drar åt de flänsade sexkantsbultarna på luftfjädern. Se till att värmeskölden inte kommer att störa den normala driften av luftfjädern eller fordonets fjädring. Placera inte värmesköldens yta direkt över axeln, eftersom den kan komma i kontakt med axeln vid full fjädringskompression. Installera sedan luftkopplingen i luftfjäderns tapp. Dra åt luftkopplingen ordentligt för att koppla in den semipermanenta gängtätningen.

STEG 4- INSTALLATION AV UNDRE FÄSTE

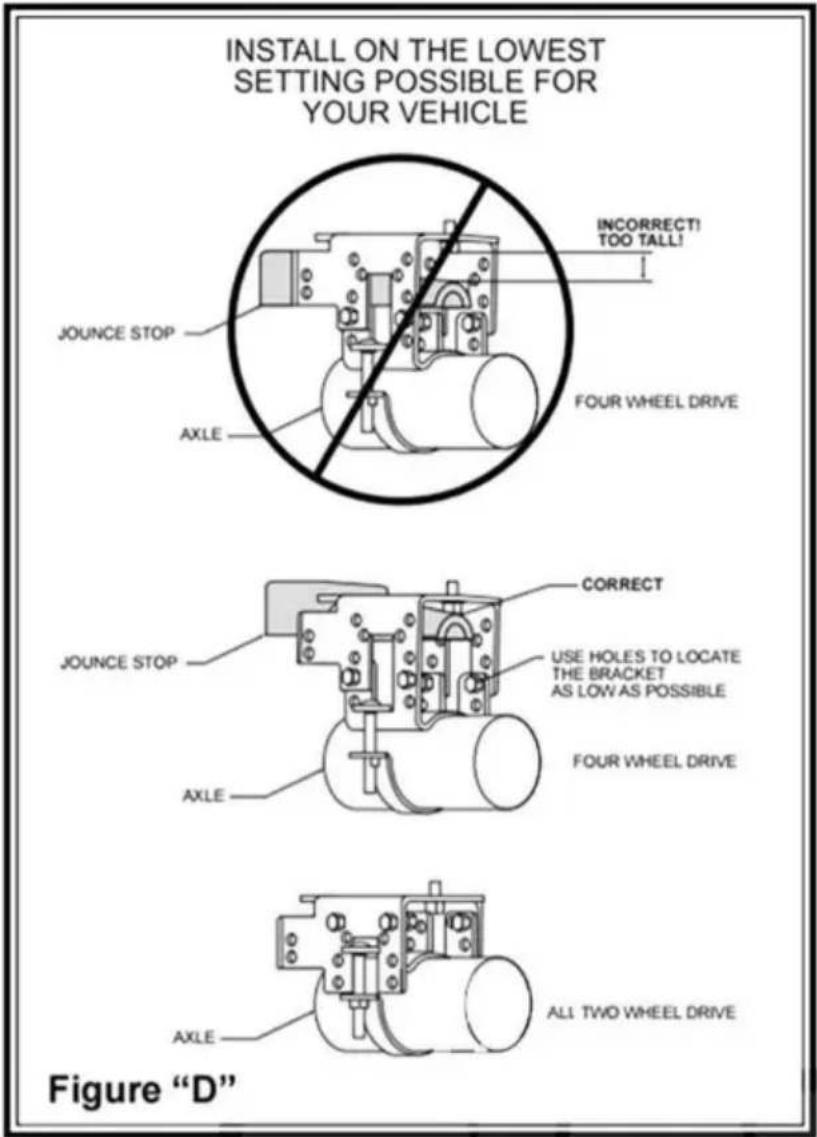

Fyrhjulsdrivna lastbilar kommer att ha ett gjutjärnsstopp som visas i figurerna "A" och "C". Om detta hoppstopp finns, måste höjdinställningen för den nedre konsolen vara precis ovanför hoppstoppet (för att rensa huvudet på bulten i botten av luftfjädern). På tvåhjulsdrivna lastbilar som montera den nedre enheten till den kortaste inställningen. Se figur "D". Den nedre konsolen ska installeras på lägsta möjliga inställning för trucken. Se figur "D". Sadeln och nedre fästet bultas ihop med fyra 3/8"-16x1" bultar och flänsmuttrar för att utgöra den nedre fästenheten. När enheten är ihopskruvad på rätt höjd, installera 3/8"-16 x 3/4" flänsbulten genom det främre hålet på det nedre fästet in i botten av luftfjädern och dra åt.

Placera den nedre konsolen mot bladfjäderstapeln och se till att toppen av den nedre konsolen passar in mellan axelns U-bultar. Placera bygelklämman runt axelblocket och installera 3/8"-16 flänsmuttrarna på bygelklämman och dra åt. Sätt in vagnsbultarna genom de fyrkantiga hålen på den nedre konsolen, var försiktig så att inte agnarna eller bromslinorna klämmer fast axeln Tryck sedan på axelremmen på axelns botten och genom vagnsbultarna.

När 3/8"-16 flänsmuttrarna dras åt drar de axelremmen på plats.

För att höja fordonet vid ramen, töm båda luftfjädrarna helt.

STEG 5- INSTALLERA LUFTLEDNINGEN OCH INFLATIONSVENTILEN

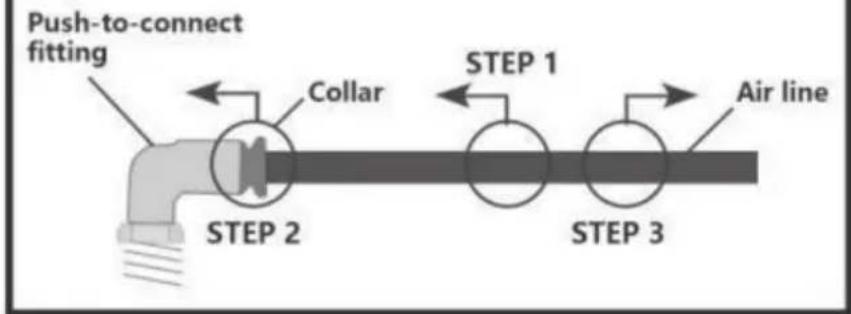

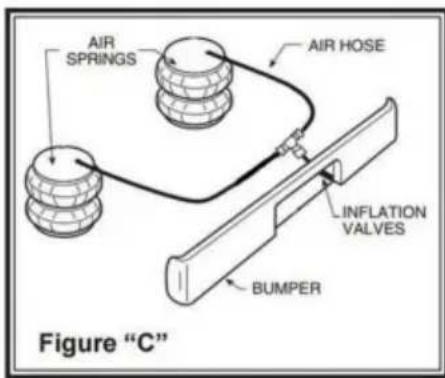

Rulla upp luftslangen och skär den i två lika långa längder. VIK ELLER VÄCK INTE SLANGAREN. Gör snittet så fyrkantigt som möjligt med hjälp av en slangskärare. Sätt in ena änden av slangen i push-to-connect-kopplingen som är installerad i toppen av lufthjälpfjädern. Välj en plats på fordonet för luftinblåsningsventilen. Platsen kan vara på stötfångaren eller fordonets kaross, så länge den är på en skyddad plats så att ventilen inte kommer att skadas, men ändå bibehålla tillgängligheten för luften chuck, se figur "E". Borra ett 5/16" hål och installera luftinblåsningsventilen. Kör slangarna från lufthjälpfjädern till T-stycket och till ventilen, så att den inte leder till direkt värme från motorn, avgasröret och bort från vassa kanter. Använd termiska hylsor om slangen är nära dessa förhållanden. Luftslangarna bör inte vara böjda eller krökta, eftersom de kan spänna fast slangen med de medföljande nylonslangarna Figur "C".

För mycket lufttryck i luftfjädrarna kommer att resultera i en fastare körning, medan för lite lufttryck gör att luftfjädrarna kan bottna under tuffa förhållanden. För lågt lufttryck ger inte heller den förbättring av hanteringen som är möjlig. FÖR ATT FÖRHINDRA MÖJLIGA SKADA HÅLL ALLTID MINST 5 psi I LUFTFJÄDRARNA.

1. Börja med fordonet
   nivå eller något över.
2. Om du är osäker, tillsätt alltid luft.
3. Om framsidan av fordonet

dyker medan du bromsar, öka trycket Si den främre krockkudden om utrustad.
4. Om det någon gång misstänks att påsarna har bottnat Öka trycket.
5. Justera trycket upp och ner för att hitta den bästa åkturen.
6. Det kan vara nödvändigt att upprätthålla olika tryck på varje sida av fordonet Laster som vatten, bränsle och apparater gör att fordonet blir tyngre på ena sidan. Så mycket som en skillnad på 50 PSI är inte ovanligt. (ytterligare schraderventiler kan köpas)

Genom att följa stegen nedan kommer fordonsägare att få den längsta livslängden och bästa resultatet av sina luftfjädrar.

1. Kontrollera lufttrycket varje vecka.
2. Håll alltid normal körhöjd.
3. Om du utvecklar en luftläcka i systemet, använd en tvålvattenlösning (1 del diskmedel. 4 delar vatten) för att kontrollera alla luftfina anslutningar och uppblåsningsventilens kärna innan du tömmer luften och tar bort luftfjädern.
4. Vid ökad belastning. justera alltid lufttrycket för att bibehålla normal körhöjd. Öka eller minska trycket från systemet efter behov för att uppnå normal körhöjd för optimal körning och hantering. Kom ihåg att laster som bärs bakom medhjälparen (inklusive tunglaster) kräver mer utjämningskraft (tryck) än de som bärs direkt över axeln.

FÖR DIN SÄKERHET OCH FÖR ATT FÖRHINDRA MÖJLIG SKADA FÖR DITT FORDON, ÖVER INTE MAXIMUM

BRUTTOFORDONSVIKT (GVWR). SOM ANGES AV FORDONET TILLVERKARE.

VIKTIGT SÄKERHETSMEDDELANDE:

Installationen av denna sats förändrar inte fordonets bruttovikt (GVWR) eller nyttolasten för fordonet. Kontrollera ditt fordons instruktionsbok och överskrid inte den maxlast som anges för ditt fordon.

Bruttovikt för fordon: Den högsta tillåtna vikten för det fullastade fordonet (inklusive passagerare och last) Detta nummer — tillsammans med andra viktgränser. samt data om däck, fälgstorlek och lufttryck — visas på fordonets certifieringsetikett för Safely Compliance.
