BRUKSANVISNING NMDP42-G30-55-12 Vevor

Teknisk Support och e-garanticertifikat

Varning- För att minska risken för skada måste användaren bruksanvisningen noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsa anger att produkten kräver separat sophämtning i EU. Detta produkten och alla tillbehör märkta med denna symbol. Produ märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

En ekonomisk arbetshäst, 4 2-serien är konstruerad för flexibilitet. 4 -kammarserien är vår Heavy-Duty vattenpump. Jag tillhandahåller vattenflöde med hög volym med reducerad pumpcykling, tack vare stort fyrkammarmembran . Med on-demand switch, 3,0GPM eller 3,5GPM och 5 PS I , kommer 4 2-serien att uppfylla dina speciella krav med positiv förutsägbar prestation. Med inbyggd bypass funktion kan 4 2-serien minska snabb cykling och tillåta vatten strömma tillbaka från utloppssidan till pump inloppssida. Vi också erbjuder en mängd olika kopplingar och filter som ä att ansluta.

En otrolig funktionslista, högkvalitativa komponenter, plus fantastiska prestanda. Fyrkammardesignen med hög volym, driven av en kraftig motor producerar flödeshastigheter på 3,0 GPM eller 3,5 GPM, som kan självsugande upp till 6 vertikalfot, och kan torka, vilket gör den till den pris-till-prestanda ledare. Denna pump erbjuder också en mängd olika lättanslutna beslag och filter.

FEATURES

·4-kammars membranpump
-5min på 10min av
- Bypass: minskar cykling
- Torrkörningsförmåga för normal arbetsbelastning
·Automatisk: styrs av tryckvakt
- Industriell - standard monteringsmönster n
·Självsugande
· Tyst drift
- Antändningsskyddad

APPLICATIONS

• Yacht/RV/husvagn tryckvattensystem
• Sprutarmatur (fordonsmonterade sprutor, elektriska sprutor)
• Rengöringsmaskiner Luftfuktare vattenrening, medicinsk apparatur
• Mat dryck fyllning & vätskeöverföring
• Solvattensystem
• Alla andra trycksättningssystem

INSTALLATION

Material

1. membranpump med tillhörande tillbehör

2. (minst) bitar av flexibla, förstärkta slangrör, med kollapsstyrka på två ga inloppets kollapstryck (slangen måste vara minst 1/2"D)

3. slangklämmor och skruvar i rostfritt stål
   4.skruvar för att fästa pumpen på monteringsytan

1 strömbrytare
1 säkring
1 skruvmejsel
1 starkt skärredskap för slang (om så önskas) Teflontejp eller tätningsm

Inställning

1. Pumpen kan monteras i valfritt läge. Om det monteras vertikalt ska pumphuvudet vara i nedsänkt läge för att undvika läckage in i motorhusel händelse av fel.
2. Säkra fötterna, men tryck inte ihop dem. För hårt åtdragning av fästskruvarna kan minska deras förmåga att avleda buller och vibrationer.
3. Inlopps- och utloppsslangarna måste vara 1/2" (13 mm) I D förstärkta slangar. Diametern på grenarna och enskilda matningsledningar från utloppo bör inte vara mindre än 3/8" (10 mm).
4. Pumla systemet med högtryck (2 x pumpklassning), flätad, flexibel slang att minimera vibrationer/buller.
5. Applicera inte inloppstryck som överstiger 30psi. Försök i allmänhet und eventuellt inloppstryck helt.
6. Undvik veck eller beslag som kan orsaka alltför stora begränsningar.
7. Sil ska fästas på inloppssidan.
8. Beslagen måste säkras för att undvika läckage
9. Använd klämmor i båda ändarna av slangen för att förhindra att luft lä i vattenledningen.
10. Om backventilen är installerad i rörsystemet måste den ha ett spricktr på högst 2 psi.
11. Om du applicerar en tätningsmedel eller VVS-tejp, var försiktig så att inte över dra åt, eftersom de kan sugas in.
12. Denna pump ska kopplas till sin egen dedikerade krets. Ansluta den positiva ledningen (röd) till den positiva polen på ditt batteri och den neg ledningen (svart) till minuspolen på ditt batteri.

13. Installera en strömbrytare på en lättillgänglig plats el till pumpen. Stär pumpen när inte används under längre perioder eller när tanken är tom.

14. Den elektriska kretsen bör skyddas med en överström skyddsanordning (säkring) i positiv leda. Denna pump kräver en 15 amp säkring.

15. Pumpkretsen bör inte inkludera några andra elektriska belastningar.
16. Eftersom vattentillförselpumpen inte är nödvändig, referera till kabeln Diagram under elinformationen. Vara se till att ha rätt trådstorlek för den trådlängd du är använder.
17. Kontrollera spänningen på pumpmotorn efter installationen. Spänning bö kontrolleras när pumpen är i drift. Full spänning måste vara tillgänglig vid pumpmotorn ibland.

Anteckningar

1. Flexibel dricksvattenslang eller PEX-slang rekommenderas istället för stela rör vid pumpen. Om du väljer att använda stela rör, ge en kort slangläng mellan röret och pumpen för att undvika buller och vibrationer.
2. Vi rekommenderar inte användning av metallbeslag. När det är möjligt, använd de medföljande plastbeslagen.
3. Justera inte bypass personligen utan hjälp av en tekniker.
4. Brist på sanering och underhåll är en av huvudorsakerna till pumpens underprestanda. Vänligen gör underhåll och vinterisera pumpen vid lämpliga tidpunkter, särskilt före och efter en lagringsperiod.

ACCESSORIES

Jag tem	Kvantitet
Slangadapter	2
Filtrera	1
Sexkantsbult	1
Tätningstejp	1

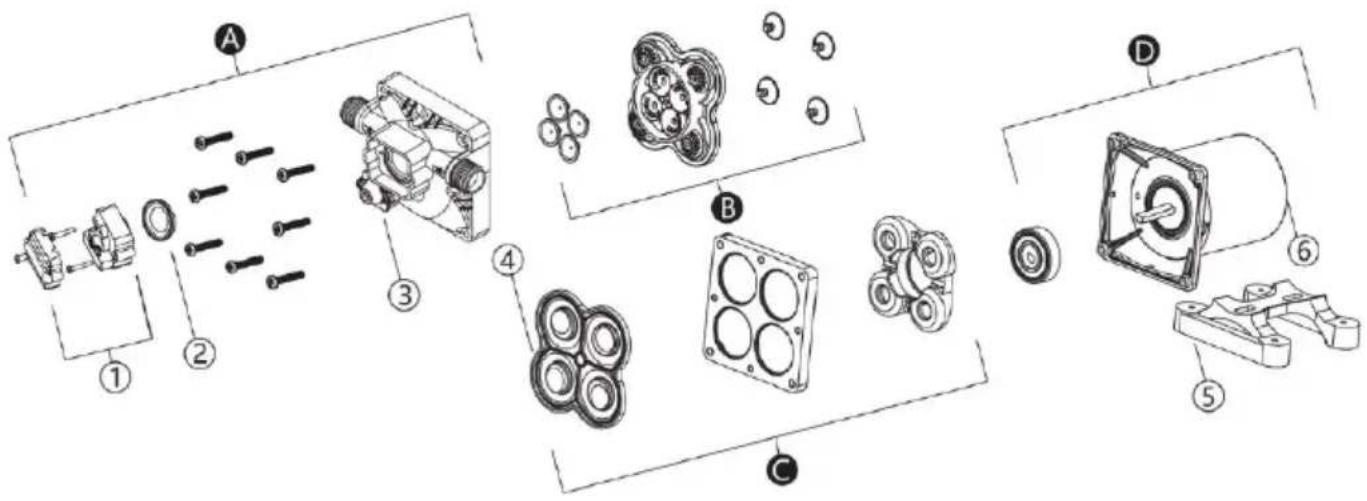

EXPLODED VIEWS

NYCKEL	Beskrivning	Kvantitet
A	Pumphuvudenhet	1
B	Ventilmontering	1
C	Membranmontering	1
D	Motorenhet	1
1	Tryckbrytare	1
2	Tryckbrytarens membran	1
3	Pumphuvud	1
4	Membran	1
5	Gummifötter	1
6	Motor	1

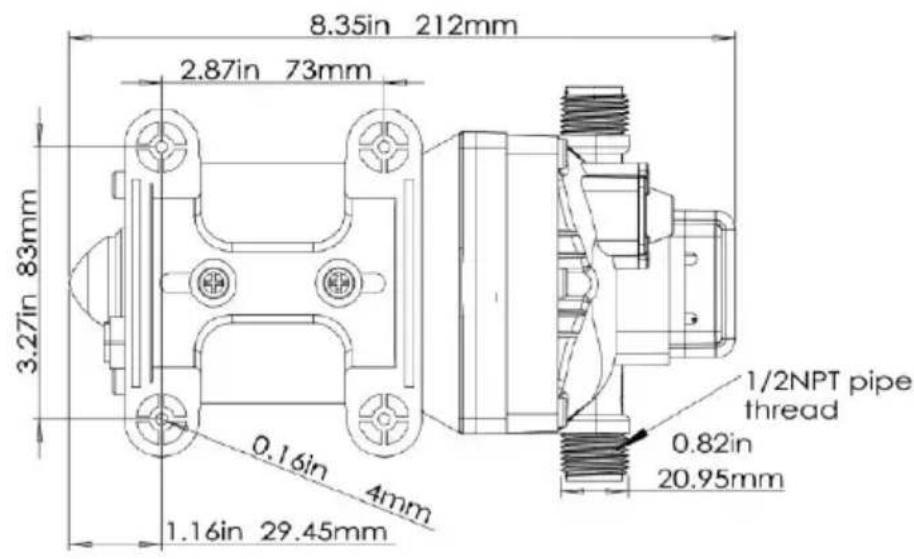

PRODUCT SIZE

• Kontrollera linjer för veck.
  ·VVS-ledningar eller rördelar kan vara för små.
  ·Rengör kranar och filter.
• Kontrollera tätheten för luftläckor.

• Begränsad intags- eller utloppsledning .
  ·Luftläckage i inloppsledningen.
  ·Punkterat pumpmembran
• Den initiala förstärkaren räcker inte för att starta motorn tillräckligt.
• Smuts täpper till i ventilerna.
• Spricka i pumphuset.

MOTORN SLÅR INTE PÅ

• Lösa eller felaktiga ledningar.
• Pumpkretsen har ingen ström.
• Trasig säkring.
• Misslyckad tryckvakt.
• Defekt motor.

• Punkterat diafragma.
• Utloppsledningsläcka .
• Defekt tryckvakt.
• Otilräcklig spänning.

- Tilltäppta ventiler i pumphuvudet .

LÅGT FLÖDE OCH TRYCK

• Luftläckage vid pumpintaget.
• Ansamling av skräp inuti pumpen eller rörledningarna .
• Slitet pumplager (eventuellt tillsammans med högt ljud).
• Punkterat diafragma.
• Defekt motor.

BULLRIG

• Kontrollera om monteringsfötterna är för hårt hoptryckta.
  -Är monteringsytan flexibel? I så fall kan det lägga till brus.
• Kontrollera för lösa huvud/skruvar.

· Om pumpen är försedd med styvt rör, då kan den överföra brus lättare ANVÄND FÖLJANDE PROCESS FÖR ATT JUSTERA AVSTÄNGNING OCH BY-PASS TRYCK


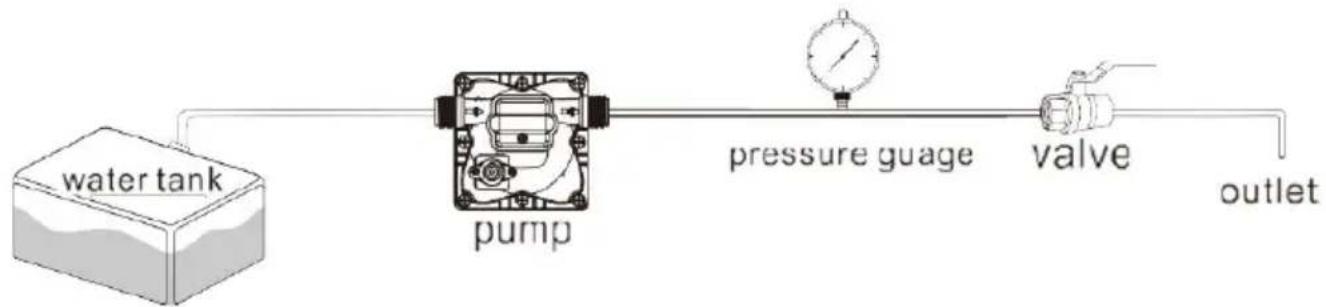

1. installera pumpen som på bilden

JUSTERING AV BYPASSVENTIL OCH TRYCKBRYTARE

T I P: Bypass-justering bör utföras av en fackman tekniker som anvä rätt mätare och utrustning. Utan det ordentliga utrustning, kan du feljustera ventilen eller omkopplaren som orsakar pumpen fungerar felaktigt (se Varni nedan).

Om bypassventilen

Pumpen använder en fjäderbelastad bypassventil för att hålla jämn prestan, när vattenbehovet stiger och minskar. När en kran är påslagen pumpen g fullt vattenflöde, så bypass-ventilen är stängd. Men när det finns lite eller vattenbehov, bypass ventilen öppnas för att låta vattnet rinna tillbaka från utloppssidan till inloppssidan, hålla ett jämnt flöde av vatten i pumpen me nästan ingen cykling.

JUSTERING AV PUMPENS AVSTÄNGNINGSTRYCK

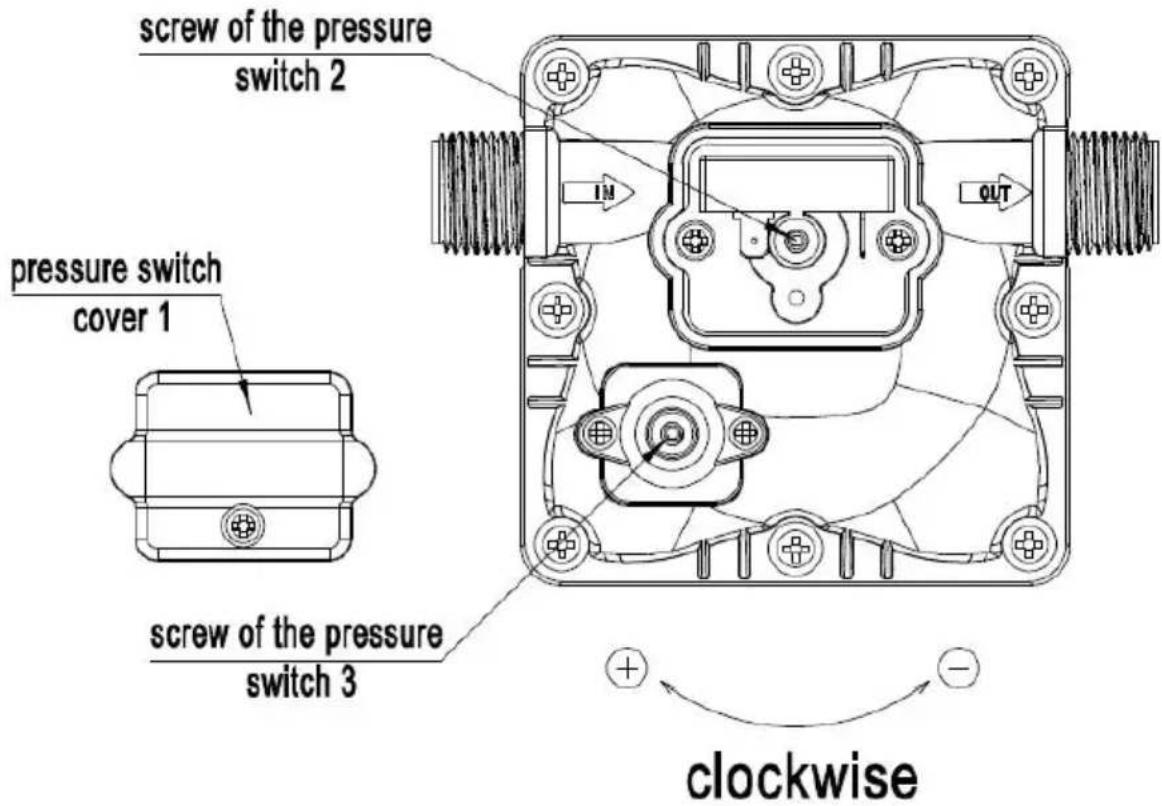

Steg 1: Ta bort locket till tryckvakten (nr 1)

Steg 2: Finjustera tryckjusteringsskruven (seriell nummer 2) på tryckva med en 2 mm skiftnyckel, om du vill öka trycket, vrid den medurs, minska trycket, vrid det moturs.

Steg 3: Efter att ha justerat trycket på tryckbrytaren, trycket på bypassventilen bör justeras följaktligen. Använd en 2 mm skiftnyckel finjustera bypass ventilskruvar (serienummer 3), om du vill öka tryck, medurs om du vill minska tryck, vrid den moturs.

Steg 4: Installera tryckvaktslocket (nr 1)

FÖRSIKTIGHET:

Tryckinställningen för full bypass måste vara minst 8psi högre än p avstängningstryck. Om strömbrytaren och bypass är justeras för nära bypass och brytaravstängning överlappa och pumpen stängs inte av.

picture 2

Kontakta en professionell tekniker om bypass behöver justering. En korrekt justering av bypass kan skada pump.

Bypass är förinställt för optimal drift av pumpen. Om din applikationen k en annan inställning för bypass, kan du ändra det själv. Dra åt skruven försiktigt för att öka eller lossa skruven för att minska det lägsta drifttryck gå förbi.

CAUTION

Vänligen följ bruksanvisningen för att installera produkten. Några åtgärder utanför vad som rekommenderas i denna handbok kan medföra skada på pumpen.

*Det finns några mindre ändringar av numren som ingår i användaren manual utan föregående meddelande.
