Producttype	Drinkwaterpomp 12V
Merk	Vevor
Model	NMDP42-G30-55-12
Nominale spanning	12 V DC
Nominale druk	55 PSI (3,79 bar)
Max. debiet	3,0 GPM (11,36 L/min)
Pomptype	Membraanpomp met 4 kamers
Aanzuiging	Zelfaanzuigend tot 1,83 m (6 ft)
Droogloop	Toegestaan (voor normale werklasten)
Ingebouwde bypass	Ja, vermindert het cyclen
Schakelaar	Automatische drukschakelaar
Aansluiting inlaat/uitlaat	1/2" MNPT
Bescherming	Ontstekingsbeveiliging
Voeding	12V accu, dedicated circuit met schakelaar en 15A zekering
Inbegrepen accessoires	2 slangadapters, 1 filter, 1 bout, afdichtingstape
Montage	Horizontaal of verticaal (ondersteboven)

Veelgestelde vragen - NMDP42-G30-55-12 Vevor

Hoe installeer ik de pomp correct?

Monteer de pomp in elke positie (bij voorkeur horizontaal of verticaal ondersteboven). Gebruik versterkte slangen met een binnendiameter van 1/2". Sluit de rode draad aan op de positieve pool van de accu en de zwarte op de negatieve. Installeer een schakelaar en een 15A zekering op het circuit. Bevestig de voeten zonder ze overmatig samen te drukken.

Waarom zuigt de pomp niet aan?

Controleer of de inlaatleiding niet geknikt of verstopt is. Zorg dat er geen luchtlekkage is op de inlaatlijn. De kleppen kunnen geblokkeerd zijn door vuil. Als de motor draait maar geen water levert, kan het membraan lek zijn.

Waarom gaat de pomp niet aan?

Controleer de bedrading: deze moet correct en strak zijn. Zorg dat het circuit onder spanning staat. Controleer de zekering (15A) en vervang deze als hij kapot is. Als alles correct is, kan de drukschakelaar of motor defect zijn.

Waarom stopt de pomp niet na het sluiten van de kranen?

Dit kan komen door een lek membraan, een lekkage op de persleiding, een defecte drukschakelaar, onvoldoende spanning of geblokkeerde kleppen. Controleer elk punt. Een verkeerde afstelling van de bypass kan ook voorkomen dat de pomp stopt.

Hoe stel ik de uitschakeldruk in?

Verwijder het deksel van de drukschakelaar. Gebruik een 2 mm inbussleutel om de stelschroef te draaien: met de klok mee verhoogt de druk, tegen de klok in verlaagt deze. Stel vervolgens de bypass-klep op dezelfde manier af zodat deze ongeveer 5 PSI boven de uitschakeldruk ligt.

Wat te doen bij lage doorstroming?

Reinig de kranen en filters. Controleer of de leidingen niet geknikt of te klein zijn. Zorg dat er geen luchtlekkage is bij de inlaat. Als het probleem aanhoudt, kan het membraan of de motor versleten zijn.

De pomp maakt lawaai, wat te doen?

Controleer of de montagevoeten niet te strak zijn. Zorg dat het montageoppervlak stevig is. Gebruik flexibele slangen om trillingen te verminderen. Controleer of de schroeven van de kop niet los zitten. Luid lawaai kan wijzen op versleten lagers.

Kan ik de pomp droog laten draaien?

Ja, de pomp tolereert droogloop voor normale werklasten. Vermijd echter langdurig drooglopen om het membraan niet te beschadigen.

Welke zekering gebruiken?

Gebruik een zekering van 15 ampère op de positieve draad. Het circuit van de pomp moet toegewijd zijn en zonder andere elektrische belasting.

Hoe winterklaar maken van de pomp?

Tap al het water uit het systeem. Koppel de pomp los en bewaar deze op een vorstvrije plaats. Voor heringebruikname, reinig de filters en controleer op scheuren.

GEBRUIKSAANWIJZING NMDP42-G30-55-12 Vevor

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

CORRECTE VERWIJDERING Dit product is onderworpen aan de bepalingen van de Europrichtlijn 2012/19/EU. Het symbool met een doorgestreepte afva geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten of zodanig zijn gemarkeerd, mogen niet met het normale huishou afval worden weggegooid, maar moeten worden ingeleverd bij inzamelpunt voor recycling van elektrische en elektronische apparaten.

Een economisch werkpaard, de 4 2-serie is ontworpen voor flexibiliteit. De -kamerserie is onze Heavy-Duty waterpomp. Het biedt grote waterstroom m minder pompcycli, dankzij de groot vierkamermembraan . Met de on-demar schakelaar, 3,0 GPM of 3,5 GPM en 55 PS I voldoet de 4 2-serie aan speciale vereisten met positieve voorspelbare prestaties. Met een ingebouw bypass functie, de 4 2-serie kan snelle cycli verminderen en water laten stromen terugstromen van de uitlaatzijde naar de inlaatzijde van de pomp. bieden een verscheidenheid aan eenvoudig aan te sluiten fittingen en filter

Een ongelooflijke lijst met functies, hoogwaardige componenten en een verbluffende prestatie. Het vierkamer -grootvolumeontwerp, aangestuurd door een zware motor produceert stroomsnelheden van 3,0 GPM of 3,5 GPM, staat om zelf-aanzuigend tot 6 voet verticaal en kan drooglopen, waardoor de leider op het gebied van prijs-prestatieverhouding. Deze pomp biedt ook een verscheidenheid aan eenvoudig aan te sluiten fittingen en filters.

FEATURES

·4-kamer membraanpomp
-5min aan 10min uit
·Bypass: vermindert het fietsen
·Droogloopcapaciteit voor normale werklasten
- Automatisch: aangestuurd door drukschakelaar
- Industriële standaard montagepatroon
·Zelf aanzuigend
- Stille werking
·Ontstekingsbeveiligd

APPLICATIONS

• Watersysteem onder druk voor jachten/campers/caravans
• Spuitapparatuur (op voertuigen gemonteerde spuiten, elektrische spuiten)
• Reinigingsmachines Bevochtigers Waterzuivering, medische apparatuur
• Vullen van voedsel en dranken en overbrengen van vloeistoffen
• Zonne-watersysteem
• Elk ander druksysteem

INSTALLATION

Materialen

1. membraanpomp met bijbehorende accessoires
2. (minstens) stukken flexibele, versterkte slangleiding, met een instortsterkt

van twee keer de inlaatinstortdruk (de slang moet minimaal 1/2"D zijn)

1. RVS slangklemmen en schroeven
2. Schroeven om de pomp aan het montageoppervlak te bevestigen

1 elektrische uitschakelaar
1 zekering
1 schroevendraaier
1 sterk snijgereedschap voor buizen (indien gewenst)Teflontape of kit

Instellen

1. De pomp kan in elke positie worden gemonteerd. Als de pomp vertica wordt gemonteerd, moet de pompkop naar beneden staan om lekkage in motorbehuizing te voorkomen in het geval van een storing.
2. Zet de voeten vast, maar druk ze niet samen. Als u de bevestigingsschroeven te vast aandraait, kan dit hun vermogen om geluid trillingen af te voeren, verminderen.
3. De inlaat- en uitlaatslangen moeten versterkte slangen zijn van 1/2" (1: I D. De diameter van de aftakking en de afzonderlijke toevoerleidingen va de uitlaat mag niet kleiner zijn dan 3/8" (10 mm).
4. Sluit het systeem aan met behulp van gevlochten, flexibele slangen met hoge druk (2 x pompvermogen) om trillingen/geluid tot een minimum te beperken.
5. Pas geen inlaatdruk toe die hoger is dan 30 psi. Probeer in het alge alle inlaatdruk volledig te vermijden.
6. Vermijd knikken of fittingen die overmatige beperkingen kunnen veroorzaken.
7. Het filter moet aan de inlaatzijde worden bevestigd.
8. De fittingen moeten worden vastgezet om lekkage te voorkomen
9. Gebruik klemmen aan beide uiteinden van de slang om te voorkomen lucht in de waterleiding lekt.
10. Als er een terugslagklep in de leiding is geïnstalleerd, mag deze een scheurdruk hebben van maximaal 2 psi.
11. Als u een afdichtmiddel of loodgieterstape aanbrengt, moet u erop let dat u niet te veel vastdraaien, omdat ze erin gezogen kunnen worden.
12. Deze pomp moet op een eigen circuit worden aangesloten. de positie

draad (rood) naar de positieve aansluiting van uw accu en de negatieve (zwart) aan de negatieve pool van uw accu.

1. Installeer op een gemakkelijk toegankelijke plaats een schakelaar om elektriciteit naar de pomp. Zet de pomp uit wanneer wanneer het gedurer langere tijd niet wordt gebruikt of wanneer de tank leeg is.
2. Het elektrische circuit moet worden beveiligd met een overstroombeveiliging. beschermingsvoorziening (zekering) in de positieve lood. Deze pomp vereist een 15 ampère zekering.
3. Het pompcircuit mag geen andere elektrische belastingen bevatten.
4. Omdat de watertoevoerpomp niet essentieel is, moet u de draad raadplegen Grafiek onder de elektrische informatie. Wees Zorg ervoor dat de juiste draadmaat heeft voor de lengte van de draad die u wilt gebruik gebruiken.
5. Controleer na de installatie de spanning bij de pompmotor. Spanning worden gecontroleerd wanneer de pomp in werking is. Volledige spanning moet op bepaalde tijden beschikbaar zijn bij de pomp.

Notities

1. Een flexibele drinkwaterslang of PEX-buis wordt aanbevolen in plaats va stijve leidingen bij de pomp. Als u ervoor kiest om stijve leidingen te gel Zorg voor een kort stukje slang tussen de pijp en de pomp om Vermijd en trillingen.
2. Wij raden het gebruik van metalen fittingen af. Indien mogelijk, Gebruik meegeleverde kunststof fittingen.
3. Pas de bypass niet zelf aan zonder de hulp van een technicus.
4. Gebrek aan ontsmetting en onderhoud is een van de belangrijkste red voor de slechte prestatie van de pomp. Voer onderhoud en winterklaar m van de pomp op de juiste tijden, vooral voor en na een opslagperiode.

ACCESSORIES

Ik tem	Hoeveelheid
Slangadapter	2
Filter	1
Zeskantbout	1
Afdichtingstape	1

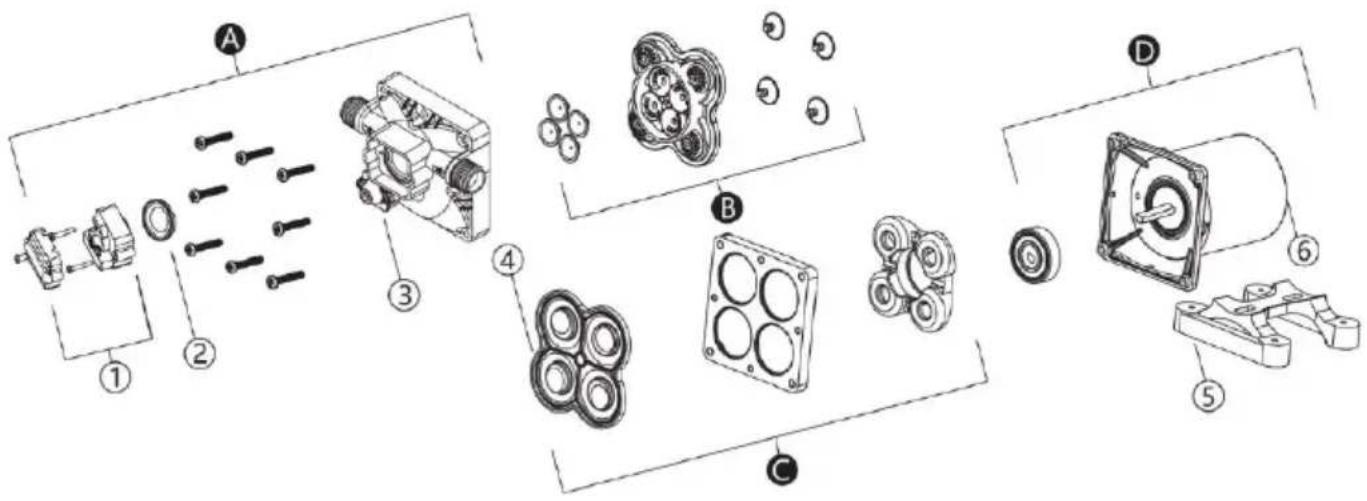

EXPLODED VIEWS

SLEUTEL	Beschrijving	Hoeveelheid
A	Pompkop montage	1
B	Klepmontage	1
C	Membraan assemblage	1
D	Motormontage	1
1	Drukschakelaar	1
2	Membraan van drukschakelaar	1
3	Pompkop	1
4	Diafragma	1
5	Rubberen voetjes	1
6	Motor	1

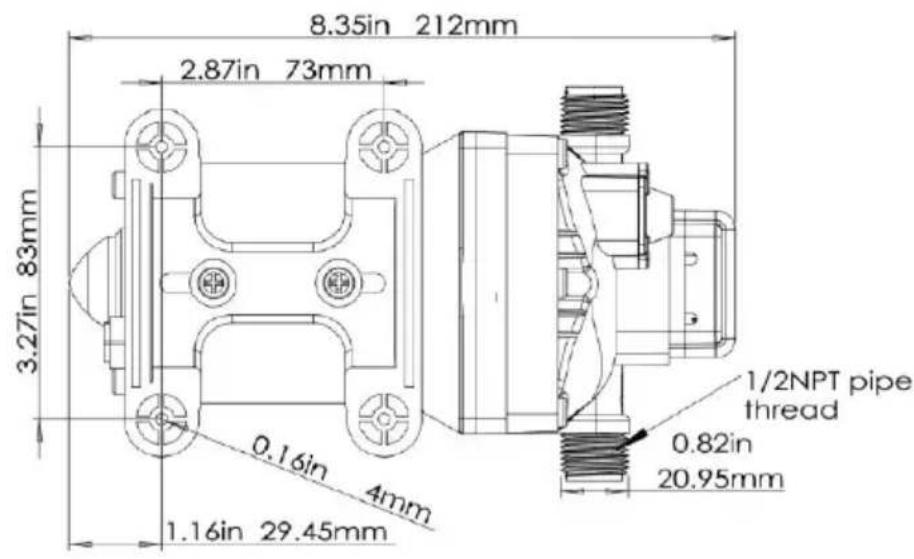

PRODUCT SIZE

• Controleer de leidingen op knikken.
• De leidingen of fittingen zijn mogelijk te klein.
  ·Maak kranen en filters schoon.
• Controleer of de fitting goed vastzit en er geen lucht lekt.

NIET AANZETTEN MAAR MOTOR WERKT-NEE POMP AFVOER

• Beperkte inlaat- of uitlaatleiding .
  ·Luchtlek in de inlaatleiding.
  ·Doorboord pompmembraan
• De initiële stroomtoevoer is niet voldoende om de motor voldoende te sta
  ·Er hoopt zich vuil op in de kleppen.
  · Scheur in de pompbehuizing.

MOTOR GAAT NIET AAN

• Losse of onjuiste bedrading.
• Er staat geen stroom op het pompcircuit.
• Doorgebrande zekering.
• Defecte drukschakelaar.
• Defecte motor.

• Doorboord middenrif.
• Lekkage in de afvoerleiding .
• Defecte drukschakelaar.
• Onvoldoende spanning.
• Verstopte kleppen in de pompkop .

LAGE STROOM EN DRUK

• Luchtlek bij de inlaat van de pomp.
• Ophoping van vuil in de pomp of leidingen .
• Versleten pomplager (mogelijk gepaard gaand met hard geluid).
• Doorboord middenrif.
• Defecte motor.

LUIDRUCHTIG

• Controleer of de montagevoetjes niet te strak zijn aangedraaid.
• Is het montageoppervlak flexibel? Als dat zo is, kan het ruis veroorzaken
• Controleer op losse koppen/schroeven.
• Als de pomp is aangesloten met een stijve buis, dan kan het geluid overbrengen gemakkelijker.

GEBRUIK HET VOLGENDE PROCES OM DE UITSCHAKEL- EN BY-PASS DRUKKEN

1. Installeer de pomp zoals op de afbeelding

AFSTELLEN VAN DE BYPASS-KLEP EN DRUKSCHAKELAAR

T I P: Bypass-afstelling moet door een professional worden uitgevoerc technicus die een juiste meter en apparatuur gebruikt. Zonder de juiste apparatuur, kunt u de klep of schakelaar verkeerd afstellen, waardoor de niet goed werkt (zie Waarschuwing hieronder).

Over de bypassklep

De pomp maakt gebruik van een veerbelaste bypassklep om een soepele werking te behouden prestaties naarmate de vraag naar water stijgt en da Wanneer een kraan de pomp is ingeschakeld en zorgt voor een volledige waterstroom, dus de bypassklep is gesloten. Maar als er weinig tot geen naar water is, is de bypass klep gaat open zodat water terug kan strom de uitlaatzijde naar de inlaatzijde, waardoor er een constante waterstroom de pomp blijft met bijna niet gefietst .

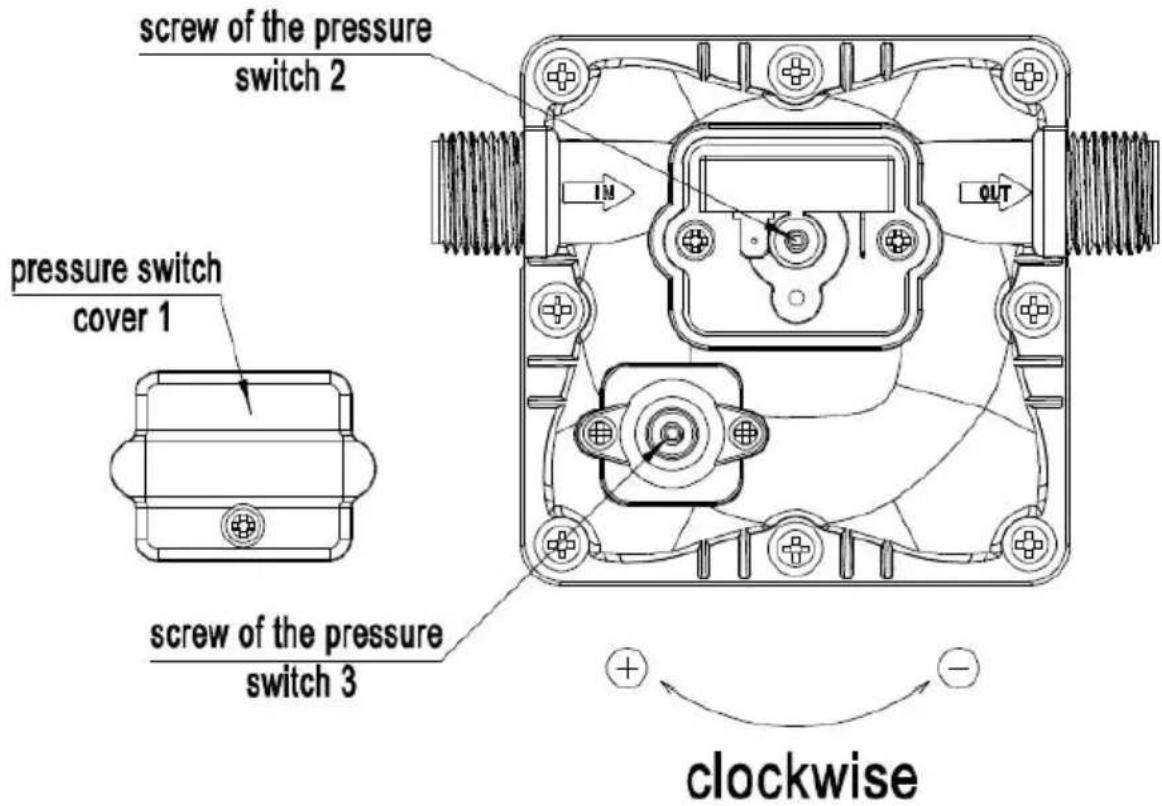

DE UITSCHAKELDRUK VAN DE POMP AFSTELL

Stap 1: Verwijder het deksel van de drukschakelaar (nr. 1)
Stap 2: Stel de drukregelschroef (serienummer) nauwkeurig af numm van de drukschakelaar met een 2mm sleutel, als u de druk wilt ve draai deze dan met de klok mee, als u Wilt u de druk verlagen, tegen de klok in.
Stap 3: Nadat u de druk van de drukschakelaar hebt aangepast, de bypassklep moet worden aangepast dienovereenkomstig. Gebruik e mm sleutel om de bypass nauwkeurig af te stellen klepschroeven (serienummer 3), als u de druk, draai hem met de klok mee, als verlagen druk, draai hem tegen de klok in.
Stap 4: Plaats de afdekking van de drukschakelaar (nr. 1)

VOORZICHTIGHEID:

De drukinstelling voor volledige bypass moet minimaal 8 psi hoger de afsluitdruk van de pomp. Als de schakelaar en bypass is te na afgesteld, kunnen de bypass en de schakelaar elkaar overlappen en pomp schakelt niet uit.

picture 2

Raadpleeg een professionele technicus als de bypass moet worden vervangen. aanpassing. Een onjuiste afstelling van de bypass kan de pomp. De bypass is vooraf ingesteld voor een optimale werking van de pomp . toepassing vraagt om een andere instelling voor de bypass, u kunt veran het zelf. Draai de schroef voorzichtig vast om te vergroten of te versoepeschroef om de minimale werkdruk van de omzeilen.

CAUTION

Volg de gebruiksaanwijzing om het product te installeren. handelingen die buiten de in deze handleiding aanbevolen handelingen vallen, kunnen leide tot: schade aan de pomp.

*Er zijn kleine wijzigingen in de nummers die in de gebruikershandleid zijn opgenomen handleiding zonder voorafgaande kennisgeving wijzigen.
