MODE D'EMPLOI NMDP42-G30-55-12 Vevor
Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
POMPE À EAU POTABLE 12 VOLTS
MODÈLE: NMDP42-G30-55-12 / NMDP 4 2-G 3 5- 55 -12
![]() | Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions. |
![]() | ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte des déchets dans l'Union européenne. Cela s'applique au pro à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les démenagers normaux, mais doivent être déposés dans un point collecte pour le recyclage des appareils électriques et électron |
Un cheval de bataille économique, la série 4 2 est conçue pour la flexible série à 4 chambres est notre pompe à eau robuste. Elle offre débit d'eau avec des cycles de pompage réduits, grâce à la grand diaphragme à qu'achambres. Avec le commutateur à la demande, 3,0 GPM ou 3,5 GPM et 1, la série 4 2 répondra à vos exigences particulières avec des performances prévisibles positives. Avec un bypass intégré fonction, la série 4 2 peut rer le cycle rapide et permettre à l'eau de refluer du côté sortie vers le côté de la pompe. Nous avons également proposent une variété de raccords et filtres faciles à connecter.
| Propriété | Caractéristiques | |
| NMDP42-G30-55-12 | NMDP - 4-2-G 3 5- 55 -12 | |
| Tension nominale | 12 V CC | 12 V CC |
| Pression nominale | 55 PSI | 55 PSI |
| Numéro de chambre | 4 pièces | 4 pièces |
| Débit max. | 3,0 gal / min | 3,5 GPM |
| Diamètre d'entrée/sortie | 1/2" MNPT | 1/2" MNPT |
Une liste de fonctionnalités incroyable, des composants de haute qualité et des performance. La conception à quatre chambres à grand volume, entraînée par un Le moteur robuste produit des débits de 3,0 GPM ou : GPM, capables de auto-amorçant jusqu'à 6 pieds verticaux et peut fonction à sec, ce qui en fait le leader en matière de rapport prix/performance. C pompe offre également une variété de raccords et filtres faciles à connec
FEATURES
·Pompe à membrane à 4 chambres
-5 min allumé, 10 min éteint
·Bypass : réduit le cyclage
- Fonctionnement à sec pour des charges de travail normales
·Automatique : contrôlé par pressostat
- Modèle de montage standard industriel
·Auto-amorçant
·Fonctionnement silencieux
• Protection contre l'allumage
APPLICATIONS
- Système d'eau sous pression pour yacht/camping-car/caravane
- Appareils de pulvérisation (pulvérisateurs montés sur véhicule, pulvérisateurs électriques)
- Machines de nettoyage, humidificateurs, purification de l'eau, appareils médicaux
- Remplissage de boissons alimentaires et transfert de liquides
- Système d'eau solaire
• Tout autre système de pressurisation
INSTALLATION
Matériels
- pompe à membrane avec accessoires associés
- (au moins) morceaux de tuyaux flexibles renforcés, avec une résistance l'effondrement deux fois supérieure à la pression d'effondrement à l'entrée tuyau doit avoir au moins 1/2" de diamètre)
- colliers de serrage et vis en acier inoxydable
- vis pour fixer la pompe à la surface de montage
1 interrupteur de coupure électrique
1 fusible
1 tournevis
1 outil de coupe puissant pour les tubes (si vous le souhaitez) Ruban t ou produit d'étanchéité
Installation
- La pompe peut être montée dans n'importe quelle position. En cas de montage vertical, la tête de pompe doit être en position basse pour évite fuite dans le carter du moteur en cas de dysfonctionnement.
- Fixez les pieds, mais ne les comprimez pas. Un serrage excessif des fixation peut réduire leur capacité à dissiper le bruit et les vibrations.
- Les tuyaux d'entrée et de sortie doivent être renforcés avec un diamètre intérieur de 1/2" (13 mm). Le diamètre des lignes d'alimentation de dérivir et individuelles à partir de la sortie ne doit pas être inférieur à 3/8" (10
- Raccordez le système à l'aide de tubes flexibles tressés à haute press x la puissance de la pompe) pour minimiser les vibrations et le bruit.
- N'appliquez pas de pression d'entrée supérieure à 30 psi. En général, essayez d'éviter complètement toute pression d'entrée.
- Évitez les pliures ou les raccords qui pourraient entraîner des restrictio excessives.
- Le filtre doit être fixé au côté entrée.
- Les raccords doivent être fixés pour éviter les fuites
- Utilisez des colliers aux deux extrémités du tuyau pour éviter les fuites dans la conduite d'eau.
- Si un clapet anti-retour est installé dans la plomberie, il doit avoir ur pression de rupture ne dépassant pas 2 psi.
- Si vous appliquez un produit d'étanchéité ou du ruban de plomberie,
à ne pas en mettre trop. serrer, car ils pourraient être aspirés.
- Cette pompe doit être câblée sur son propre circuit dédié. Connecter positif (rouge) au positif borne de votre batterie et le fil négatif (noir) à négative de votre batterie.
- Dans un endroit facilement accessible, installez un interrupteur pour contrôler l'électricité à la pompe. Éteignez la pompe lorsque ne pas utilise pendant des périodes prolongées ou lorsque le réservoir est vide.
- Le circuit électrique doit être protégé par un surintensité dispositif de protection (fusible) dans le positif plomb. Cette pompe nécessite un fusible 15 ampères.
- Le circuit de la pompe ne doit inclure aucune autre charge électrique
- Comme la pompe d'alimentation en eau n'est pas essentielle, reportez-vous au fil Tableau sous les informations électriques. Soyez assurez-vous d'avoir la taille de fil correcte pour la longueur de fil que va utilisez en utilisant.
- Après l'installation, vérifiez la tension au niveau du moteur de la pompe Tension doit être vérifié lorsque la pompe est en fonctionnement. La tension maximale doit être disponible au niveau du moteur de la pompe à certain moments.
Remarques
- Un tuyau flexible pour eau potable ou un tube PEX est recommandé d'une tuyauterie rigide au niveau de la pompe. Si vous choisissez d'utilise tuyauterie rigide, prévoir une courte longueur de tuyau entre le tuyau et la pompe pour éviter le bruit et les vibrations.
- Nous déconseillons l'utilisation de ferrures métalliques. Dans la mesure possible, utilisez les raccords en plastique fournis.
- Ne réglez pas le bypass personnellement sans l'aide d'un technicien.
- Le manque de désinfection et d'entretien est l'une des principales raisc sous-performance de la pompe. Veuillez effectuer l'entretien et hiverner la pompe à des moments appropriés, en particulier avant et après une période de stockage.
ACCESSORIES
| Article | Quantité |
| Adaptateur de tuyau | 2 |
| Filtre | 1 |
| Boulon à tête hexagonale | 1 |
| Ruban d'étanchéité | 1 |

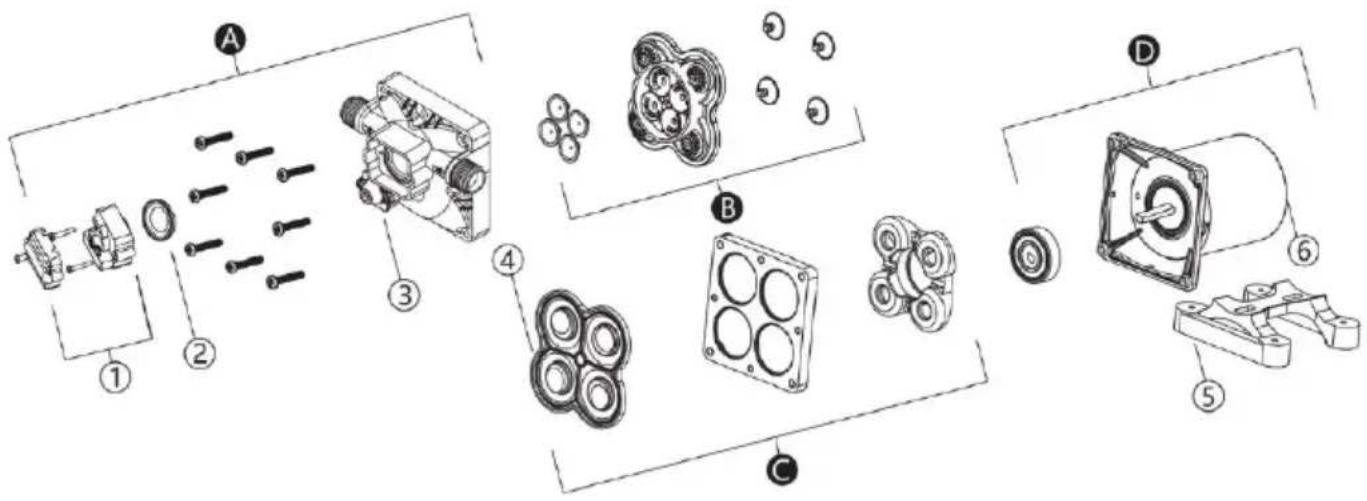

EXPLODED VIEWS

| CLÉ | Description | Quantité |
| UN | Ensemble de tête de pompé | 1 |
| B | Ensemble de soupapes | 1 |
| C | Assemblage de diaphragme | 1 |
| D | Ensemble moteur | 1 |
| 1 | Interrupteur à pression | 1 |
| 2 | Diaphragme du pressostat | 1 |
| 3 | Tête de pompe | 1 |
| 4 | Diaphragme | 1 |
| 5 | Pieds en caoutchouc | 1 |
| 6 | Moteur | 1 |

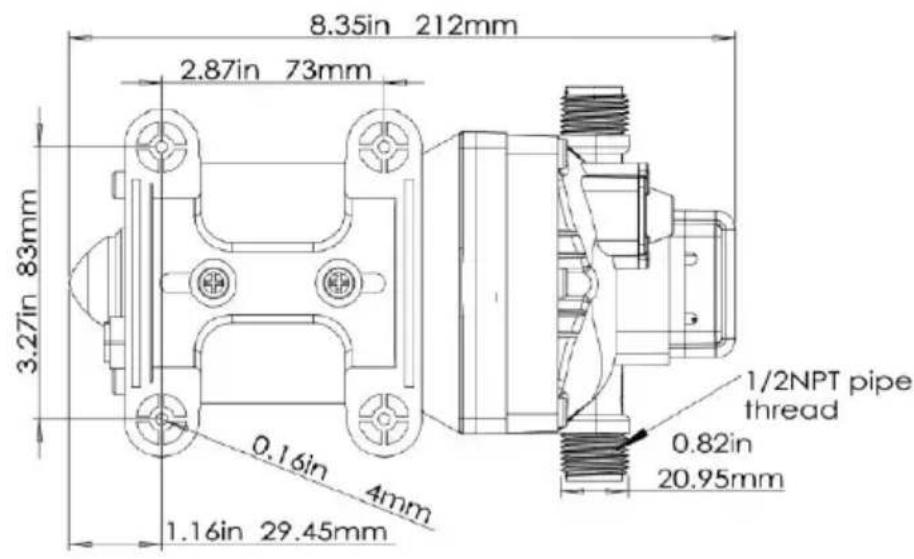

PRODUCT SIZE

·Vérifiez que les lignes ne sont pas pliées.
- Les conduites ou les raccords de plomberie sont peut-être trop petits.
- Nettoyer les robinets et les filtres.
- Vérifiez l'étanchéité des raccords pour détecter les fuites d'air.
DÉFAUT D'AMORÇAGE MAIS LE MOTEUR FONCTIONNE - NON DÉCHARGE DE LA POMPE
- Conduite d'admission ou de refoulement restreinte .
·Fuite d'air dans la conduite d'admission.
-Membrane de pompe perforée
·L'alimentation initiale en ampères n'est pas suffisante pour démarrer correctement le moteur. - Des débris obstruent les valves.
·Fissure dans le boîtier de la pompe.
LE MOTEUR NE S'ALLUME PAS
• Câblage desserré ou incorrect.
• Le circuit de la pompe n'a pas de puissance.
- Fusible grillé.
- Pressostat défectueux.
• Moteur défectueux.
LA POMPE NE S'ARRÊTE PAS APRÈS LA FERMETURE DE TLES APPAREILS
• Diaphragme perforé.
- Fuite de la conduite de refoulement .
- Pressostat défectueux.
· Tension insuffisante.
- Clapets obstrués dans la tête de pompe.
FAIBLE DÉBIT ET PRESSION
- Fuite d'air à l'admission de la pompe.
- Accumulation de débris à l'intérieur de la pompe ou de la plomberie.
- Roulement de pompe usé (éventuellement accompagné d'un bruit fort).
• Diaphragme perforé.
• Moteur défectueux.
BRUYANT
- Vérifiez si les pieds de montage sont trop comprimés.
·La surface de montage est-elle flexible ? Si c'est le cas, cela peut entra bruit.
·Vérifiez que la tête/les vis ne sont pas desserrées. - Si la pompe est raccordée à un tuyau rigide, alors il peut transmettre plus facilement.

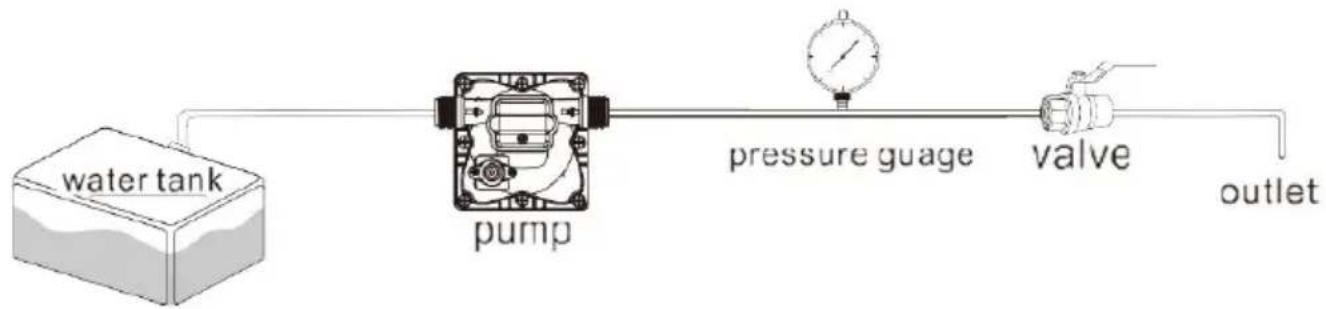

UTILISEZ LE PROCESSUS SUIVANT POUR RÉGLER L'ARRÊT ET PRESSIONS DE DÉRIVATION
- installer la pompe comme sur la photo
RÉGLAGE DE LA VANNE DE DÉRIVATION ET DU PRESSOSTA
CONSEIL : Le réglage du bypass doit être effectué par un profession technicien utilisant une jauge et un équipement appropriés. Sans les outils les équipement, vous pourriez mal régler la vanne ou l'interrupteur, ce qu provoquerait la pompe ne fonctionne pas correctement (voir Attention ci-dessous).
À propos de la vanne de dérivation
La pompe utilise une soupape de dérivation à ressort pour maintenir un fonctionnement fluide performances lorsque les besoins en eau augmentent diminuent. Lorsqu'un robinet est la pompe allumée fournit un débit d'eau complet, donc la vanne de dérivation est fermé. Mais quand il y a peu de demande en eau, la dérivation la vanne s'ouvre pour permettre à l'ea refluer du côté de sortie vers le côté entrée, en maintenant un débit d'e constant dans la pompe avec presque pas de vélo.
RÉGLAGE DE LA PRESSION D'ARRÊT DE LA PO

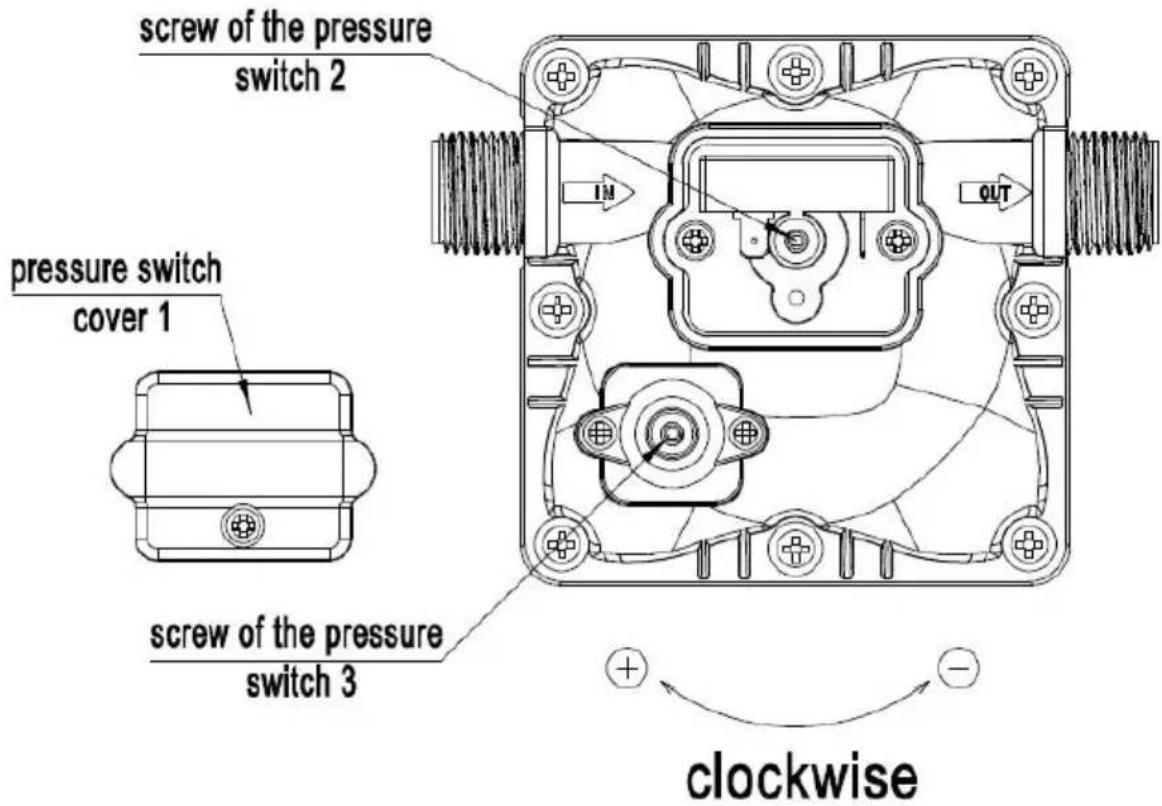

Étape 1 : Retirez le couvercle du pressostat (n° 1)
Étape 2 : Ajustez la vis de réglage de la pression (série numéro pressostat avec une clé de 2 mm, si vous souhaitez augmenter la tournez-la dans le sens des aiguilles d'une montre, si vous pour di pression, tournez-la dans le sens inverse des aiguilles d'une montre. Étape 3 : Après avoir réglé la pression du pressostat, la pression soupape de dérivation doit être ajustée en conséquence. Utilisez une 2 mm pour régler avec précision la dérivation vis de soupape (num série 3), si vous souhaitez augmenter la pression, tournez-la dans le des aiguilles d'une montre, si vous souhaitez diminuer la pression, t dans le sens inverse des aiguilles d'une montre.
Étape 4 : Installez le couvercle du pressostat (n° 1)
PRUDENCE:
Le réglage de pression pour une dérivation complète doit être au
psi supérieur à la pression d'arrêt de la pompe. Si l'interrupteur et dérivation sont réglés de manière trop étroite, la dérivation et l'arrê l'interrupteur peuvent se chevaucher et la pompe ne s'arrête pas.
picture 2

Veuillez consulter un technicien professionnel au cas où le bypass serait nécessaire. ajustement. Un réglage incorrect de la dérivation peut endommager le pompe.
Le bypass est préréglé pour un fonctionnement optimal de la pompe. Si l'application nécessite un réglage différent pour le bypass, vous pouvez changez-le vous-même. Serrez soigneusement la vis pour augmenter ou desserrer la vis pour diminuer la pression minimale de fonctionnement du by-pass.
CAUTION
Veuillez suivre le manuel d'instructions pour installer le produit. toute action dehors de ce qui est recommandé dans ce manuel peut entraîner domma la pompe.
*Il y a des changements mineurs dans les numéros inclus dans l'utilis
manuel sans préavis.
