BRUKSANVISNING HFD-4 Vevor

Teknisk Support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av d representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa ve med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täch alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifie försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

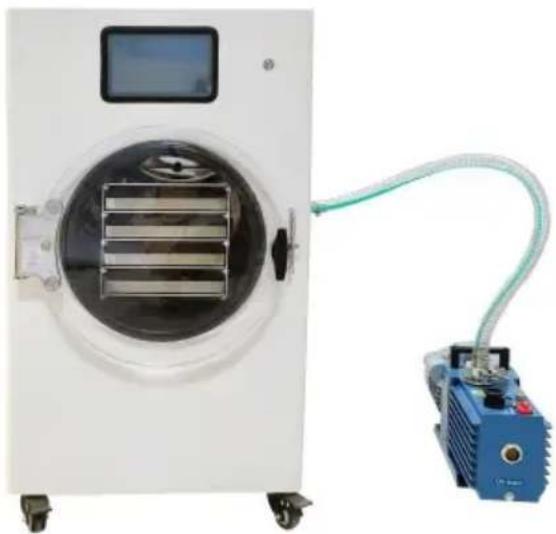

FREEZE DRYER

MODELL: HFD-4

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning a användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det fin någon teknik eller mjukvaruuppdateringar på vår produkt.

General

1. Introduktion

Vakuumfrystorkning är avlägsnande av vatten eller andra lösningsmede från de frysta proverna. Under hela torkningsprocessen är provet i flytande tillstånd och temperaturen är i allmänhet lägre än -10. Syftet med vakuumfrystorkning är att återställa provets ursprungliga egenskaper efter rehydrering.

På grund av att torkprocessen utförs vid låga temperaturer kan den användas för material som är benägna att denatureras vid höga temperaturer och kan säkerställa att egenskaperna hos andra föreninga inte förändras.

De flesta livsmedel, såsom frukt, grönsaker, kött, djurfoder, mjölk, goc omvandlas till torkade prover genom vakuumfrystorkning.

Vakuumfrystorkning är den mildaste processen för att bevara de biokemiska egenskaperna hos känsliga vävnader eller andra vävnader. HFD-4 vakuumfrystork är en typ av frystork som används i hushåll. I in torkad frukt, grönsaker, godis, kött, flytande prover. Flera ingredien kan bearbetas på samma frystork:

Temperaturkontroll av föfryst hyllyta

Frystorkade prover kan bearbetas vid användardefinierade temperaturer Torkning vid frysgränstemperatur - användardefinierade prover, högvakuumtorkning, kan ta bort kapillärbundna vattenmolekyler.

3. Specifikation för HFD- serien frystork

produkt namn	Effekt (w)	Värdstorlek (L*B*H) mm	Produktbeskrivning
HFD-4 vakuum Frystork	1550	500*640 *900	Kylfällans temperatur: ≤-35 °C;Torktemperatur:-25~+60 °CIngen belastning:<5PaVattenupptagning skapacitet: 4KG Separator: Fyra lager med uppvärmd separator	Skiljeväggsstorlek: 210mm*430mm; Skiljeväggsavständ : 45 mm; Material brickstorlek: 200mm*425mm, 4 stycken;

4. Säkerhet

	Varning: Dra ur kontaktenStrömmen ska stängas av och nätkontakten ska tas bo underhåll eller öppna ramkåpan.
	Observera: Kemiskt lösningsmedelProverna med hög syra- eller lösningsmedelshalt kan in torkas i avsaknad av särskilt skydd (kontakta serviceavdelningen vid behov), annars kan frystorken korroderas. Vid torkning som innehåller azid bör vara r uppmärksam på det, eftersom med koppar eller andra icke-järnmetaller reaktion kommer att explodera.
	Observera: Kemiskt lösningsmedelProverna med hög syra- eller lösningsmedelshalt kan in torkas i avsaknad av särskilt skydd (kontakta serviceavdelningen vid behov), annars kan frystorken korroderas. Vid torkning som innehåller azid bör vara r uppmärksam på det, eftersom med koppar aller andra icke-järnmetaller reaktion kommer att explodera.
	vid kondensorkammarens inre ytaUnder frysningsprocessen är temperaturen i kondensorkammaren mycket låg. När du sätter provet p sidan , vidrör inte fingrarna kammaren. Annars kan fing frysa till ytan .
	Obs: leverans eller h andling kravHåll inte i kontrollpanelen vid leverans och lägg ner m Var försiktig med handen för att undvika c rusa .

5. Nedan operation s är förbjudna

(1) Frystorken är inte korrekt installerad
(2) Det är inte tillåtet eller auktoriserat

(3) Brickan är inte fixerad
(4) Det är inte möjligt att frysa torra frätande ämnen utan särskilda säkerhetsåtgärder. Även i fallet med skydd är det nödvändigt att säkerställa att ingen korrosion för att minska den mekaniska styrkan h fällan, dörrpaneler och andra tillbehör.
(5) Inte tillåtet att lägga till bilagor. Använd inte behållare med dålig kvalitet. För det är väldigt farligt med sprängrisk.
(6) Använd inte frystorkar i områden där det finns risk för explosion
(7) Flytta eller komprimera inte frystorken, luta dig inte på eller vila på den när du arbetar.
(8) Placera inte potentiellt farliga föremål, såsom vätskeflaskor, i närheten av en frystork.
(9) Torka inte proverna som kommer att reagera när de frystorka.
(10) Frys inte torra explosiva eller brandfarliga prover.

(1) Maskinen använder Tecumseh eller Secop, snabb kylning
(2) LCD-kontrollsystem, lätt att använda och kraftfull funktion
(3) Torrrumsdörren är gjord av färglöst transparent organiskt glas, och hela processen med frystorkning kan observeras.
(4) Vakuumpumpen är ansluten med internationell standard KF snabbkoppling.
(5) Stabil prestanda, enkel användning och lågt ljud.

2. Teknisk prestanda

(1) Kondensorkammarens temperatur : ≤-35°C (utan belastning)
(2) Vakuum: under 5Pa (utan belastning)

Working condition

1. arbetsomgivningstemperatur : 10°C \~ 30°C

Horisontellt, inget ledande damm, explosiv, korrosiv gas och

elektromagnetisk störning.

1. Leverans- och förvaringsvillkor: omgivningstemperatur : -35°C \~ 50

Förvaringsmiljön ska vara väl ventilerad, icke-frätande gas.

1. Säkerhetsklass I typ B

1. Grundläggande kunskaper

Vakuumfrystorkning är ett av de skonsammaste sätten att torka. Den baserad på sublimeringsprincipen, det vill säga den fasta fasen direkt gasfasen av detta fysiska fenomen. Det frystorkade materialet placeras en vakuumtorkkammare för torkning, och vattenångan som produceras köldfällan kondenseras för att bilda is, för att uppnå syftet att eliminen vattenånga. Vakuumpump används för att släppa ut luften i tokrumme exklusive vattenånga.

Baffelplattan är försedd med en värmeanordning, och värmen överförs materialet genom ledningsfunktionen för att ge den energi som behövs sublimering. När det fria vattnet i materialet sublimeras kan även det bundna vattnet avlägsnas från materialet vid ett mycket lågt vakuum.

Denna torkningsprocess anses vara det sista steget av torkning, analyt torkning.

Sublimering

Sublimationsprincipen kan kortfattat förklaras med vattenkarta. När trycket är högre än 611Pa kommer vattnet att gå igenom tre faser av fast, och gas. När lufttrycket är lika med 611Pa är upplösningskurvan,

ångtryckskurvan och sublimeringskurvan tre linjer i en punkt, det vill s trefaspunkten. När trycket är lägre än 611 Pa och nätt sublimeringsku kan isen hamna direkt i en fast gas.

Notera: Trefaspunkten för vatten är 0,01 grader C och 611 Pa.

Isångtrycksmätare (sublimeringskurva)

°C	mbar	°C	mbar	°C	mbar	°C	mbar
0	6.110	-20	1.030	-40	0.120	-60	0.011
-1	5.620	-21	0.940	-41	0.110	-61	0.009
-2	5.170	-22	0.850	-42	0.100	-62	0.008
-3	4.760	-23	0.770	-43	0.090	-63	0.007
-4	4.370	-24	0.700	-44	0.080	-64	0.006
-5	4.020	-25	0.630	-45	0.070	-65	0.0054
-6	3.690	-26	0.570	-46	0.060	-66	0.0047
-7	3.380	-27	0.520	-47	0.055	-67	0.0041
-8	3.010	-28	0.470	-48	0.050	-68	0.0035
-9	2.840	-29	0.420	-49	0.045	-69	0.0030
-10	2.560	-30	0.370	-50	0.040	-70	0.0026
-11	2.380	-31	0.340	-51	0.035	-71	0.0023
-11	2.170	-32	0.310	-52	0.030	-72	0.0019
-13	1.980	-33	0.280	-53	0.025	-73	0.0017
-14	1.810	-34	0.250	-54	0.024	-74	0.0014
-15	1.650	-35	0.220	-55	0.021	-75	0.0012
-16	1.510	-36	0.200	-56	0.018	-76	0.0010
-17	1.370	-37	0.180	-57	0.016	-77
-18	1.250	-38	0.160	-58	0.014	-78
-19	1.140	-39	0.140	-59	0.012	-79

Frysning : Under normalt atmosfärstryck, sänk temperaturen till frysning isstruktur

Torkning : Under visst vakuum, såsom 1pa, och håll vattnet i fast f. Energitillförsel: uppvärmning, hålla en del materia i fast fas. Materiens temperatur styrs av ett visst vakuum.

3. Förfrysning

Provet kan vara förfrysning i frystork. Dens tjocklek bör inte vara mer \~ 2 cm . Annars borde den förlängas Frystorkningstid .

4. Huvudtorkning

Öppna vakuumpumpen, skapa en vakuummiljö, vilket orsakar sublimering.

Varning :

■ Syrans substans eller något annat ämne som innehåller frätande flyktiga lösningsmedel bör inte torkas med denna maskin.
■ Var särskilt uppmärksam på att azider inte kan användas, eftersom kombineras med koppar eller andra icke-järnhaltiga metaller kommer att explodera.
■ Så fort vattnet börjar sublimeras absorberar det värme och gör att temperaturen sjunker.
■ Trycket i torkkammaren ökar med sublimeringen och måste reducera av kondensorn.

Varaktigheten av huvudtorkningsprocessen bestäms huvudsakligen av :

( 1 ) Provets tjocklek
(2) Energi till prov vid torkningsprocessen
(3) Kammarens tryck vid torkningsprocessen

Att öka kammarens tryck kan öka sublimeringshastigheten och förkorta torktiden.

Restfukten i torrsubstansen bestäms huvudsakligen av :

(1) Ämnets temperatur vid sluttorkningsstadiet

(2) Vakuumet vid det sista torkningsskedet

(3) När materialets temperatur är nästan lika med brickans, är huvudtorkningssteget avslutat. När det adsorberade vattnet av ämnet också börjar släppas ut börjar det sista torkningsskedet.

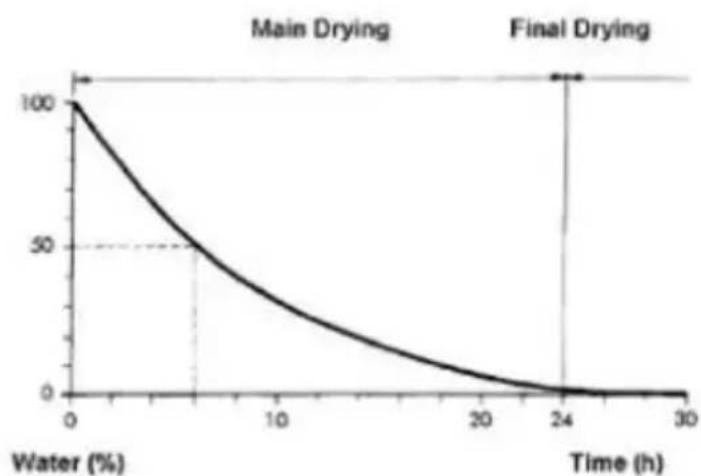

Denna figur visar materialtorkningsprocessen med cirka 10 % fastfasmaterial. Efter huvudtorkningssteget den första 1/4 tiden är 50 % av vattnet kondens. Under nästa 1/4 gång kondenseras också 50 % återstående vattnet.

I processen med frystorkning, krymper området där materialet sublimera gradvis från ytan till insidan, så att vattenångan som genereras av sublimering behöver passera genom det torra materialskiktet för att nå utsidan av materialet. Därför ökar sublimeringsmotståndet i torkningsprocessen. Torkkurvan bestäms huvudsakligen av det latenta sublimeringsvärmet och hastigheten för vattenångtransmission. För att öl torrsubstansens värmeledningsförmåga och för att minimera volymen vattenånga bör torkningsförhållandena vara så nära fryspunkten som möjligt.

Torktiden beror till stor del på graden av vakuumtorkning. Längs ångtryckskurvan på isen, ju närmare vakuumgraden är fryspunkten, des kortare torktid.

Intressant förening :

1,0g is lika med

1m ^3 vattenånga under 100Pa tryck

10m^3 vattenånga under 10Pa tryck

100m ^3 vattenånga under 1Pa tryck

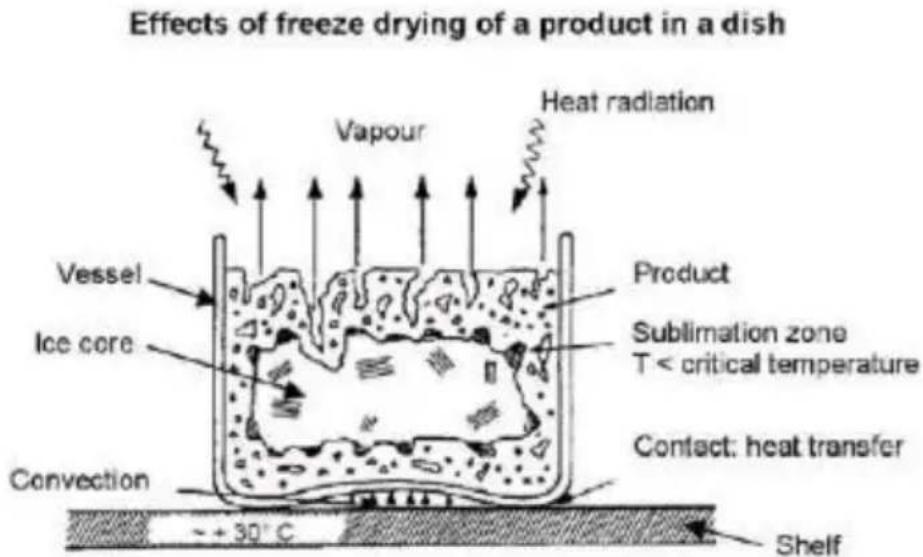

Energitillförsel vid torkprocess

Den energi som behövs för det torra materialet tillhandahålls huvudsakligen av värmeplattan i botten av brickan. Värmeöverföringsprocessen visas i följande figur.

Värmeöverföring uppnås genom direkt kontakt mellan kärlets botten och materialet, samt konvektionsvärmeöverföring mellan kärlet och materialet. I början av sublimeringen är värmeöverföringen mellan kärlväggen och frusna materialet mycket effektiv. Men kort efter bildandet av ett lager isfritt, poröst, torrt område. Motsvarande temperatursteg bildas mellan kärlväggen och materialet. Har torrt område av värmeledningsförmågan minskning ledde till en ökning av iskärnbildningstemperaturen, om iskärnbildningstemperaturen stiger till över fryspunktstemperaturen började materialet tina. Detta gäller särskilt för heterogena material och bildandet av flerskiktsstrukturer. Därför är det nödvändigt att exakt kontrollera värmetillförseln, temperaturen och trycket under torkningssteget.

5. Torkningsändpunkt och ventilation

Det råa märket för torkningsändpunkten är förändringen av vakuumgrad och kylfällans temperatur. Efter en period av torkning sänks inte kylfäl

temperatur längre, och vakuumgraden är stabil i hög grad.

Vid denna tidpunkt kan vakuumpumpen stängas och torkkammaren kan ventileras genom avluftningsventilen.

Stäng slutligen torktumlaren och ta ut provet.

6. Avfrostning

Isen kan avlägsnas med rumstemperatur eller fläkt.

1. Strömförsörjningsbrytare	2 . USB	3. Bildskärm
4. Transparent dörr	5. . Vakuumgränssnitt	6. Vattentömnings- och uppblåsningsventil

2. Var uppmärksam vid installation och testning

Varning:

- Papper, tyg eller liknande material kommer inte nära gascirkulationsvägen eller värmeväxlingen kan vara blockerad.

• Frystorken bör placeras horisontellt, ambitionstemperaturen är ca +10°C\~32°C.
• Avståndet mellan torktumlaren och väggen bör vara mer än 40 cm att hålla tillräckligt med luftflöde. Aldrig nära värmaren eller annan värmekälla . Befinn dig aldrig i direkt solljus .
• Bristen på luftcirkulation eller den höga omgivningstemperaturen kan leda till att trycket eller temperaturen i kylsystemet är högre eller till med högre än det tillåtna drifttrycket. Jag kommer att leda till misslyckande.

1. Strömkälla

Den lokala strömförsörjningen måste vara densamma som den som vis på märkskylten .

2 . Säkring

Säkringen ska vara 16A.

3. kondensering och avfrostning

Det kondenserade vattnet släpps ut genom utloppsventilen under frystorken.

4 . Vakuumavgasanordning

Vi rekommenderar att använda avgasfilter (oljedimmafilter). Detta filter k förhindra luftföroreningar som orsakas av oljedimman från vakuumpumpen. Mängden oljedimma från vakuumpumpen beror på arbetstrycket . Filtret installerat på vakuumpumpens avgasfläns, som är utrustad med en säkerhetsventil för att indikera filtrets mättade tillstånd .

5 . Börja springa

Obs: korrekt installation av frystorken måste kontrolleras innan start. Kontrollera och bekräfta att vakuumpumpoljan har tillsatts innan start.

1. Öppna förpackningen, kontrollera komponenterna enligt förpackningslistan ;
2. Fyll på pumpens olja i pumpen till mitten av nivåstyrningen. Anmärkning: Använd önskad oljetyp;
3. Anslut röret mellan pumpen och torktumlaren med kopplingar. En s fixerad på pumpens luftintag, den andra sidan är fixerad på torktuml vakuumutlopp;
4. Anslut pumpens strömkontakt till torktumlarens vakuumpumps eluttag;
5. Anslut strömkabeln till torktumlarens huvudströmuttag, andra sidan anslut till strömförsörjningen (med jordkabel);
6. Slå på strömbrytaren, testa steg för steg enligt instruktionerna. Nä tekniska data är uppfyllda (inklusive vakuum <15Pa,

kondensorkammarens temperatur < -35 °C), kan torktumlaren tas i bru

4. Allmän driftprocess för frystorkning

1. Anslut frystorken korrekt enligt avsnitt 5.3;
2. Lägg till prov i skivan (vätskeprov hålls direkt, fast prov eller flask fördelas );
3. Lägg skivan på facket för att säkerställa att de är helt sammanfall

C att tappa dörren och låsa handtaget;
4. Slå på strömbrytaren och komma in i huvudgränssnittet;
5. I kontrollgränssnittet, tryck på huvudgränssnittsknappen och gå in;
6. I huvudgränssnittet trycker du på knappen för användarparametrar c kommer in;

1. I användarparametrarnas gränssnitt, kan ställa in torkningsprocessen, inklusive stegnummer, temperatur och tid för varje steg;

2. Tryck tillbaka för att styra gränssnittet. Tryck på knappen för att s temperaturkontroll och fryssystem för att säkerställa att provets tempera ändras efter inställningsvärden. I torkningsprocessen är steg ett förfrysningssteg. Provet kommer att frysas till under Eutektisk punkt, se till att provet har frysts helt;

3. När förfrysningssteget avslutats går processen in i torkningsstadier (två och senare steg). Öppna vakuumpumpen, gör vakuumtillständ i kammaren, för att torka provet. Se till att alla avluftningsventiler var stängda;

4. När alla steg är klara betyder det att torkningsprocessen är över. Öppna först avluftningsventilen, stäng sedan vakuumpumpen, stäng temperaturkontrollen och frys systemet. Stäng slutligen av strömmen oc dra ur strömkontakten. Medan tryckbalansen mellan kammaren inuti och utanför, öppna dörren, ta ut provet.

5. Avfrostning av isen med värmare. Rengör torktumlaren när all is tagits bort.**

*Obs: På grund av materialets specifika egenskaper och tjockleken på materialet är annorlunda, bör användaren testas för att bestäm lämplig frysning torkprocess för att säkerställa att materialet är he torrt.

**Utloppet på vakuumpumpen bör vara täckt för att undvika att da tränger in .

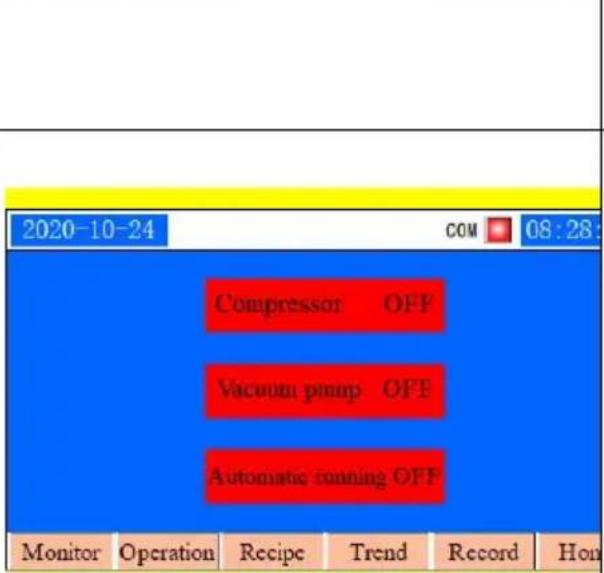

Torkens kontrollsystem styrs via pekskärm. Vänligen läs instruktionerna

©

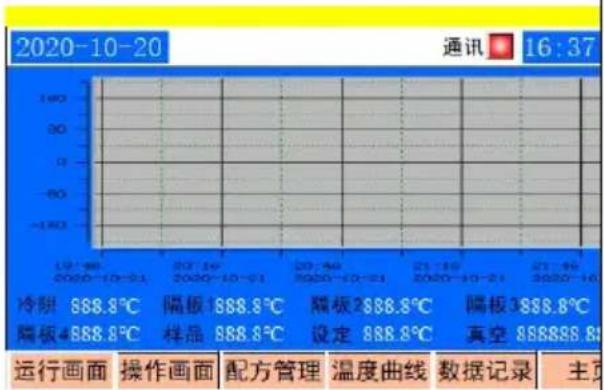

	ReceptförvaltningTemperaturkurva	I gränssnittet kan du ställa in den process du behöver, men de flesta av dem kräver inte att du ställer in kommer att förbereda de flesta parametrar så att du kan anpas dig till utrustningen. Det enda du behöve använda är temperaturkontrollkur van (temperaturen och underhållstiden som måste kontrolleras under torkningsprocessen). Mer detaljerade inställningsmetoder, läs sopPå detta gränssnitt kan enhetens processkurva ses, eller så kan den visas i form av en rapport. När du ha satt i USB-minnet kan data exporteras Det bör noteras att pekskärmen har begränsat RAM-minne och du måste rengöra RAM-minnet regelbundet varje månad
	Driftskärm	Efter att formeln är vald, gå direkt in driftskärmen, klicka på "kylskåpet på" och klicka sedan p "automatisk drift på"

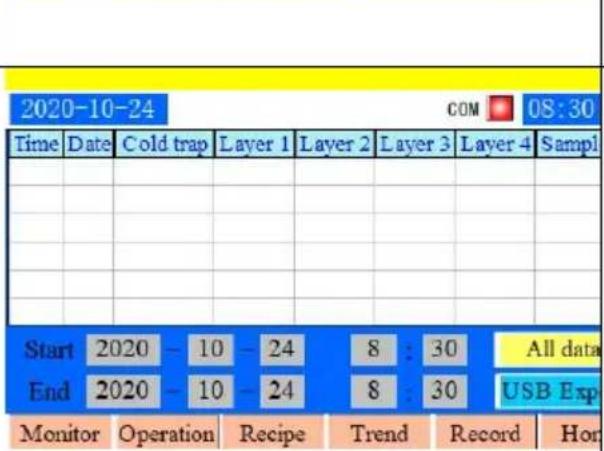

	Dataregistrering	Spela in frystorkad data, som kan exporteras till U-dis

Attentions

1. Måste använda ett jordat eluttag.
2. Arbetsmiljötemperatur≤32°C, luftfuktigheten≤80%.
3. Efter avslutad torkning, öppna avluftningsventilen för att blåsa upp l först, stäng sedan vakuumpumpen för att förhindra att provet kontamin av pumpoljan. Om ett plötsligt strömavbrott, öppna avluftningsventilen omedelbart och ta ut proverna så snart som möjligt, korrekt förvarade.
4. Håll tätningsringen ren och kan inte skrubba med organiska lösningsmedel.
5. Byt ut vakuumpumpens olja efter att ha arbetat 100 timmar, kontrc och underhåll pumpen regelbundet.
6. Byt inte ofta strömförsörjning och kylskåp, Om kylskåpet stängs av orsakat av drift, minst tre minuter att vänta, och sedan starta om kylskåpet.

Vakuumet får inte vara mindre än 15Pa	1	Kontrollera anslutningen mellan vakuumpum och torktumlare, om kontakten sitter korrek och är åtdragen?
	2	Kontrollera avluftningsventilen, om den är stängd?
	3	Kontrollera tätningsringen, om den sitter korrekt?
	4	Kontrollera vakuumpumpens funktionsläge, om oljan är ren ?
Vakuumpumpinspr utning	1	Kontrollera om någon ventil inte är stängd kammaren inte är i tätt skick.
	2	Kontrollera om pumpens oljenivå är för hö normalläget är mitten av mätaren.
	3	Kontrollera om pumpens oljeemulsion ?
	4	Kontrollera om kondensorns temperatur är hög, pumpen bör startas efter att tempera sänkts.

1. Torktumlaren har garanti i ett år från försäljningsdatum.
2. Torken underhålls av vårt företag.
3. Kontrollera och förvara torktumlarens bilaga. Vänligen skicka tillbaka garantikorten till vårt företag. Vi kommer att fylla i informationen i våra för att tillhandahålla tjänster.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta g för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater.
