GEBRUIKSAANWIJZING HFD-4 Vevor

Technisch Ondersteuning en E-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

FREEZE DRYER

MODEL: HFD-4

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

General

1. Inleiding

Vacuümvriesdrogen is het verwijderen van water of andere oplosmiddelen uit de bevroren monsters. Tijdens het hele droogproces is het monster in vloeibare toestand en is de temperatuur over het algemeen lager dan -10. Het doel van vacuümvriesdrogen is om de oorspronkelijke kenmerken van het monster te herstellen na rehydratatie.

Omdat het droogproces bij lage temperaturen plaatsvindt, kan het worden gebruikt voor materialen die gevoelig zijn voor denaturatie bij hoge temperaturen. Bovendien kan het ervoor zorgen dat de eigenschappen van andere verbindingen niet veranderen.

De meeste voedingsmiddelen, zoals fruit, groenten, vlees, dierenvoer, melk, snoep, worden omgezet in gedroogde monsters door middel van vacuümvriesdrogen. Vacuümvriesdrogen is het mildste proces voor het bewaren van de biochemische eigenschappen van gevoelige weefsels of andere weefsels.

HFD-4 vacuümvriesdroger is een type vriesdroger dat in huishoudens wordt gebruikt. Vriesgedroogd fruit, groenten, snoep, vlees, vloeibare monsters. Meerdere ingrediënten kunnen op dezelfde vriesdroger worden verwerkt:

Temperatuurregeling van het voorgevroren schapoppervlak

Gevriesdroogde monsters kunnen worden verwerkt bij door de gebruik gedefinieerde temperaturen

Drogen bij de vriesgrenstemperatuur - door de gebruiker gedefinieerde monsters, drogen met hoog vacuum, kunnen capillaire gebonden watermoleculen verwijderen.

1. Specificatie voor Vriesdroger uit de HFD-serie

product naam	Vermogen (w)	Hostgroot te (L*B*H) mm	Productomschrijving
HFD-4Vacuüm Vriesdro ger	1550	500*640 *900	Temperatuur koudeval: ≤-35 °C; Droogtemperatuur: -25~+60°C Geen belasting: <5Pa Wateropvangcap aciteit: 4KG Separator: Vier lagen met verwarmde separator	Afmetingscheidingswand: 210mm*430mm; Tussenruimte tussen de schotten 45 mm; Afmetingen materiaalbak: 200 mm*425 mm, 4 stuks;

4. Veiligheid

	Let op: Haal de stekker uit het stopcontactu onderhoud uitvoert of de framekap opent, moet de sworden uitgeschakeld en de stekker uit het stopcontactworden gehaald.
	Let op: Chemisch oplosmiddelDe monsters met een hoog zuur- of oplosmiddelgehalte kunnen niet worden gedroogd bij afwezigheid van speci bescherming (indien nodig, neem dan contact op met serviceafdeling), anders kan de vriesdroger corroderen. drogen met azide moet hier meer aandacht aan worde besteed, omdat met koper of andere non-ferrometalen reactie zal exploderen.
	Let op: Chemisch oplosmiddelDe monsters met een hoog zuur- of oplosmiddelgehalte kunnen niet worden gedroogd bij afwezigheid van speci bescherming (indien nodig, neem dan contact op met serviceafdeling), anders kan de vriesdroger corroderen. drogen met azide moet hier meer aandacht aan worde besteed, omdat met koper of andere non-ferrot metalen reactie zal exploderen.
	binnenoppervlak van de condensorkamer niet aan Tijdens het bevriezen is de temperatuur van de condensorkamer erg laag. Wanneer u het monster erin raken uw vingers de kamer niet aan . Anders kunnen vingers aan het oppervlak bevriezen .
	Let op: levering of verwerkingsvereistenHoud het bedieningspaneel niet vast bij levering en ze machine neer . Wees voorzichtig met uw hand om te voorkomen verpletterend .

5. Hieronder de bewerkingen zijn verboden

(1) De vriesdroger is niet goed geïnstalleerd
(2) Het is niet toegestaan of geautoriseerd
(3) De lade is niet vastgezet

(4) Het is niet mogelijk om corrosieve stoffen te bevriezen zonder spel veiligheidsmaatregelen. Zelfs in het geval van bescherming is het noodzakelijk om ervoor te zorgen dat er geen corrosie optreedt om d'mechanische sterkte van de val, deurpanelen en andere accessoires te verminderen.
(5) Het is niet toegestaan om bijlagen toe te voegen. Gebruik geen container van slechte kwaliteit. Omdat het erg gevaarlijk is met barstgevaar.
(6) Gebruik geen vriesdrogers op plaatsen waar explosiegevaar bestaat
(7) Verplaats of comprimeer de vriesdroger niet, leun er niet op en r niet op tijdens het gebruik.
(8) Plaats geen potentieel gevaarlijke voorwerpen, zoals flessen met vloeistoffen, in de buurt van een vriesdroger.
(9) Droog de monsters niet, omdat deze reageren bij vriesdrogen.
(10) Vriesdroog geen explosieve of ontvlambare monsters.

1. Belangrijkste kenmerken

(1) De machine gebruikt Tecumseh of Secop, snelle koeling
(2) LCD-regelsysteem, eenvoudig te bedienen en krachtige functie
(3) De deur van de droogkamer is gemaakt van kleurloos transparant organisch glas en het hele vriesdroogproces kan worden waargenomen
(4) De vacuümpomp is aangesloten via een internationale standaard KF-snelkoppeling.
(5) Stabiele prestaties, eenvoudige bediening en weinig lawaai.

2. Technische prestaties

(1) Temperatuur condensorkamer: ≤-35°C (zonder belasting)
(2) Vacuüm: onder 5Pa (zonder belasting)

Working condition

1. Werkomgevingstemperatuur : 10°C \~ 30°C

relatieve vochtigheid : ≤70%

voedingsspanning : eenfase 220V-230V of 120V

Horizontaal, geen geleidend stof, explosieve en corrosieve gassen en elektromagnetische interferentie.

1. Leverings- en opslagcondities: omgevingstemperatuur : -35°C \~ 50

relatieve vochtigheid : ≤93%

De opslagomgeving moet goed geventileerd zijn en er mag geen corr gas aanwezig zijn .

1. Veiligheidsklasse I type B

Vacuüm vriesdrogen is een van de meest zachte manieren om te dro Het is gebaseerd op het sublimatieprincipe, dat wil zeggen, de vaste direct in de gasfase van dit fysieke fenomeen. Het gevriesdroogde materiaal wordt in een vacuümdroogkamer geplaatst om te drogen, en waterdamp die door de koude val wordt geproduceerd, wordt gecondenseerd om ijs te vormen, om zo het doel van het elimineren waterdamp te bereiken. Vacuümpomp wordt gebruikt om de lucht in d droogkamer af te voeren, exclusief waterdamp.

De baffle plate is voorzien van een verwarmingsapparaat en de warm wordt via de geleidingsfunctie overgedragen aan het materiaal om de energie te leveren die nodig is voor sublimatie. Wanneer het vrije wa het materiaal wordt gesublimeerd, kan het intern gebonden water ook het materiaal worden verwijderd bij een zeer laag vacuum. Dit droogp wordt beschouwd als de laatste fase van het drogen, analytisch droge

Sublimatie

Het principe van sublimatie kan kort worden uitgelegd met een waterk Wanneer de druk hoger is dan 611Pa, zal het water door drie fasen vast, vloeibaar en gas. Wanneer de luchtdruk gelijk is aan 611Pa, bevinden de oplossingscurve, de dampdrukcurve en de sublimatiecurve zich op één punt, dat wil zeggen het driefasenpunt. Wanneer de druk is dan 611Pa en de sublimatiecurve bereikt, kan het ijs direct in een gastoestand veranderen.

Opmerking: Het driefasenpunt van water ligt bij 0,01 graden Celsius en 611 Pa.

Bevriezen : Bij normale atmosferische druk de temperatuur verlagen to

bevriezen van de ijsstructuur

Drogen : Onder een bepaald vacuum, zoals 1pa, en houd het water vaste fase.

Energie- input: verhitting, het in vaste fase houden van bepaalde mate De temperatuur van de materie wordt gecontroleerd door een bepaald vacuum.

3. Voorinvriezen

Het monster kan voorgevroren worden in een vriesdroger. De dikte man niet meer dan 1\~2 cm zijn. Anders moet het zich uitstrekken Vriesdroogtijd .

4. Hoofd drogen

Open de vacuïmpomp, creëer een vacuïmomgeving en zorg voor sublimatie.

Waarschuwing :

■ Zuurbestanddelen of andere bestanddelen die bijtende vluchtige oplosmiddelen bevatten, mogen niet met deze machine worden gedroog
■ Let op, aziden kunnen niet worden gebruikt, omdat ze in combinatie met koper of andere non-ferrometalen exploderen.
■ Zodra het water begint te sublimeren, neemt het warmte op en zo ervoor dat de temperatuur daalt.
■ De druk in de droogkamer neemt toe door de sublimatie en moet de condensor worden verlaagd.

De duur van het hoofddroogproces wordt voornamelijk bepaald door :

(1) De dikte van het monster
(2) Energie om te bemonsteren tijdens het droogproces
(3) De druk in de kamer tijdens het droogproces in de kamer te verhogen, kan de sublimatiesnelheid toenemen en de droogperiode worden verkort.

Het restvochtgehalte in de droge stof wordt voornamelijk bepaald door :

(1) De temperatuur van de materie in de laatste droogfase
(2) Het vacuum in de laatste droogfase
(3) Wanneer de temperatuur van de materie bijna gelijk is aan die v tray, is de belangrijkste droogfase voltooid. Wanneer het geadsorbeerde water van de substantie ook begint te worden afgevoerd, begint de la fase van het drogen.

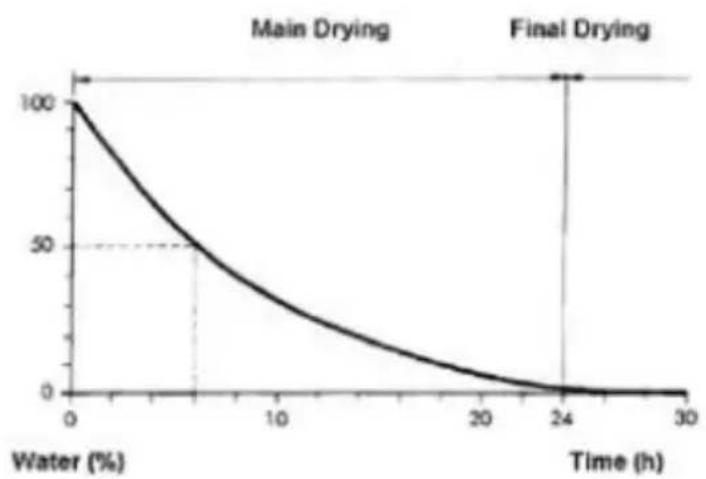

Deze afbeelding toont het droogproces van het materiaal met ongevee 10% vastestofmateriaal. Na de belangrijkste droogfase van de eerste 1 tijd, is 50% van het water condensatie. In de volgende 1/4 tijd, is 50% het resterende water ook gecondenseerd.

Tijdens het vriesdrogen krimpt het gebied waar het materiaal wordt gesublimeerd geleidelijk van het oppervlak naar het binnenste, zodat d waterdamp die door sublimatie wordt gegenereerd door de droge materiaallaag moet passeren om de buitenkant van het materiaal te bereiken. Daarom neemt tijdens het droogproces de sublimatieweerstand toe. De droogcurve wordt voornamelijk bepaald door de latente warmte van sublimatie en de snelheid van waterdamptransmissie. Om de thermische geleidbaarheid van de droge stof te vergroten en het volur waterdamp te minimaliseren, moeten de droogomstandigheden zo dicht mogelijk bij het vriespunt liggen.

De droogtijd hangt grotendeels af van de mate van vacuümdroging. La de dampdrukcurve op het ijs geldt: hoe dichter de vacuümgraad bij h vriespunt ligt, hoe korter de droogtijd .

Interessante associatie :

1,0 g ijs is gelijk aan

1m ^3 waterdamp onder 100Pa druk

10m ^3 waterdamp onder 10Pa druk

100m^3 waterdamp onder 1Pa druk

Energievoorziening tijdens het droogproces

De energie die nodig is voor het droge materiaal wordt voornamelijk geleverd door de verwarmingsplaat aan de onderkant van de lade. H warmteoverdrachtsproces wordt weergegeven in de volgende afbeelding.

Warmteoverdracht vindt plaats door direct contact tussen de bodem va het vat en het materiaal, en door convectiewarmteoverdracht tussen he vat en het materiaal.

Aan het begin van de sublimatie is de warmteoverdracht tussen de vaatwand en het bevoren materiaal zeer effectief. Echter, kort na de vorming van een laag ijsvrij, poreus, droog gebied. De overeenkomstig temperatuurstap wordt gevormd tussen de vaatwand en het materiaal. Hebben droge regio van de thermische geleidbaarheid afname geleid te de toename van de ijsnucleatietemperatuur, als de ijsnucleatietemperatu stijgt tot boven het vriespunt temperatuur, begon het materiaal te ontd Dit geldt met name voor heterogene materialen en voor de vorming meerlaagse structuren. Daarom is het noodzakelijk om de warmtetoevoel temperatuur en druk nauwkeurig te regelen tijdens de droogfase.

5. Droogeindpunt en ventilatie

Het ruwe merkteken van het droogeindpunt is de verandering van

vacuümgraad en koudevaltemperatuur. Na een periode van drogen, wo de temperatuur van de koudeval niet langer verlaagd en is de vacuümgraad stabiel tot een hoge graad.

Op dit moment kan de vacuümpomp worden gesloten en kan de droogkamer worden geventileerd via de ontluchtingsklep.

Sluit ten slotte de droger en haal het monster eruit.

6. Ontdooien

Het ijs kan verwijderd worden door middel van kamertemperatuur of e blaasmachine.

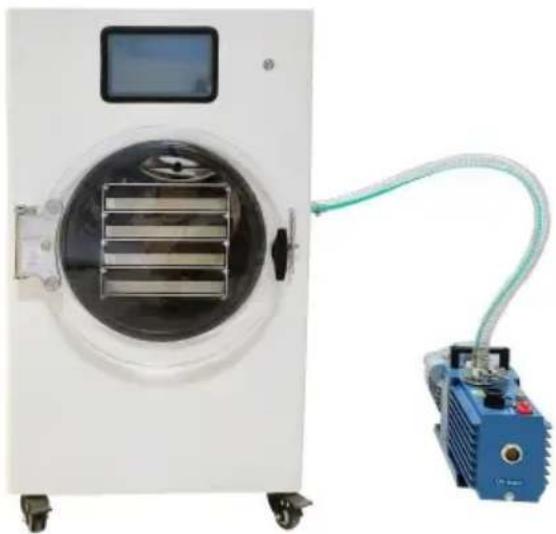

Figuur 1-1 Hoofddroger

1. Voedingsschakelaar	2. USB-poort	3. Beeldscherm
4. Transparante deur	5. . Vacuüminterface	6. Waterafvoer- en opblaasventiel

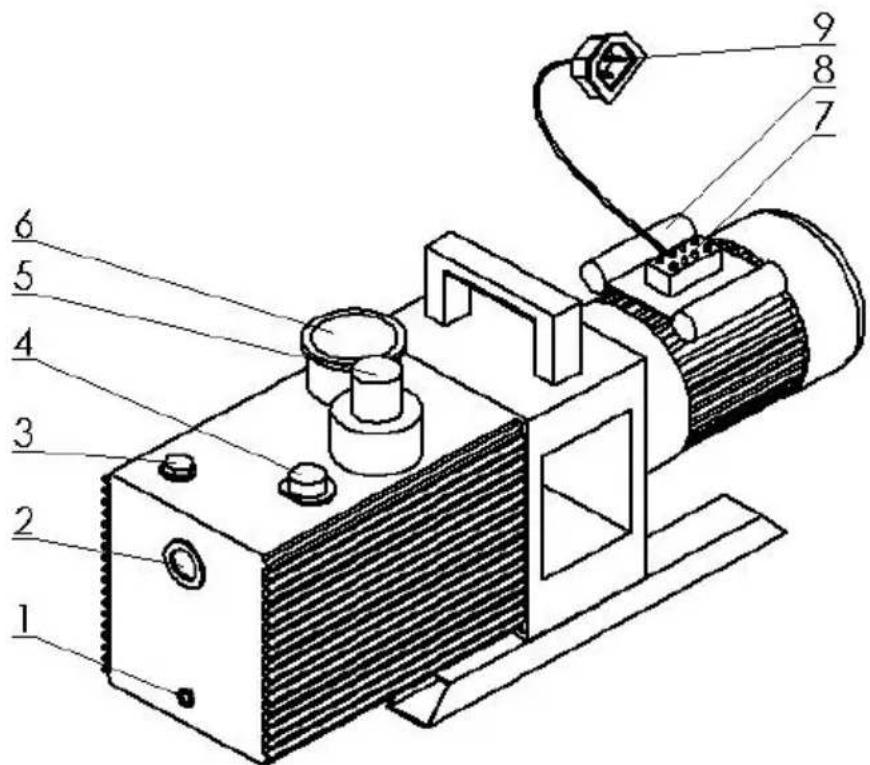

Figuur 1-2 Vacuümpomp

1 olie-uitlaat	2.oliepeil	3.olie-inlaat
4. Gasballastklep	5.luchtuitlaat	6.luchtinlaat
7.t- einde	8. condensator	9.stekker

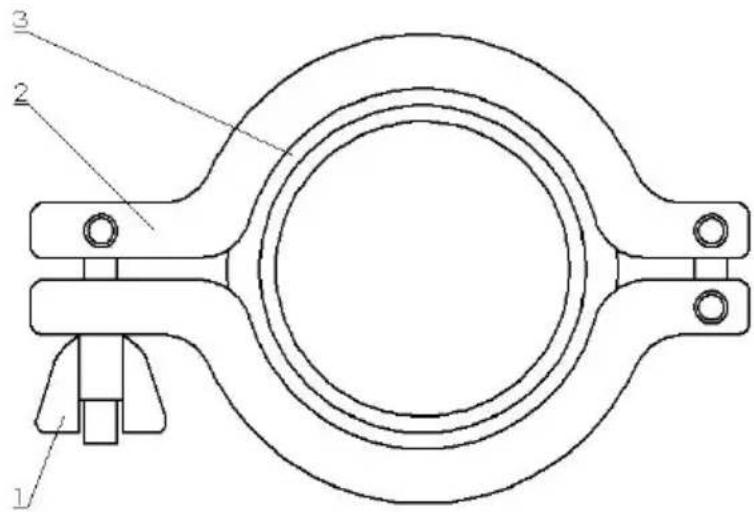

Figuur 1-3 connector

1. moer
2. 1. b racket
3. 1. afdichtring

2. Let op bij installatie en testen

Waarschuwing:

- Zorg ervoor dat er geen papier, textiel of soortgelijke materialen in de buurt van de gascirculatie komen, anders kan de warmtewisseling worden geblokkeerd.

- De vriesdroger moet horizontaal worden geplaatst, de gewenste temperatuur moet ongeveer +10°C\~32°C zijn.

- De afstand tussen de droger en de muur moet meer dan 40 cm; voldoende luchtstroom te behouden. Nooit in de buurt van de verwarm of andere warmtebron. Nooit direct in zonlicht staan.

- Het gebrek aan luchtcirculatie of de hoge omgevingstemperatuur kan ertoe leiden dat de druk of temperatuur van het koelsysteem hoger w of zelfs meer dan de toegestane werkdruk. Dit zal leiden tot een s

1. Stroombron

De lokale stroomvoorziening moet overeenkomen met de stroomvoorziening die op het typeplaatje staat.

1. Zekering

De zekering moet 16A zijn.

1. condensatie en ontdooien

Het condenswater wordt afgevoerd via de afvoerklep onder de vriesdroger.

1. Vacuüm -afzuigapparaat

Wij raden aan om een uitlaatfilter (olienevelfilter) te gebruiken. Dit filte de luchtvervuiling voorkomen die wordt veroorzaakt door de olienevel van de vacuämpomp. De hoeveelheid olienevel van de vacuämpomp is afhankelijk van de werkdruk. Het filter is geïnstalleerd op de uitlaatfle van de vacuämpomp, die is uitgerust met een veiligheidsventiel om de verzadigde toestand van het filter aan te geven.

1. Begin met hardlopen

controleer of de vriesdroger correct is geïnstalleerd voordat u begint. Controleer of er olie in de vacuümpomp is bijgevuld voordat u begint

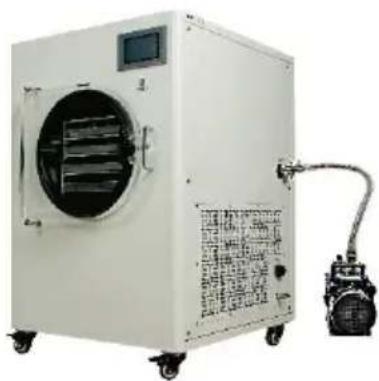

Afbeelding 1-4 Verbinden

3. Installatiestap

1. Open het pakket, controleer de componenten volgens de paklijst ;
2. Vul de pomp met olie tot aan het midden van de peilstok.

Opmerking: Gebruik het vereiste type olie;

1. Verbind de pijp tussen pomp en droger met connectoren. De ene bevestigd aan de luchtinlaat van de pomp, de andere kant is bevestigd de vacuümuitlaat van de droger;
2. Sluit de stekker van de pomp aan op het stopcontact van de vacuümpomp van de droger;
3. Sluit de stroomkabel aan op het stopcontact van de droger en slu andere kant aan op de voeding (met aardingsdraad );
4. Zet de schakelaar aan, test stap voor stap volgens de instructies Wanneer alle technische gegevens zijn voldaan ( inclusief vacuum <15

temperatuur van de condensorkamer < -35 °C ), kan de droger in geb worden genomen .

4. Algemeen werkingsproces van vriesdrogen

1. De vriesdroger correct aansluiten volgens paragraaf 5.3;

2. Voeg het monster toe aan de schijf (het vloeibare monster wordt geqoten, het vaste monster of het gebottelde monster wordt verdeeld

3. Plaats de schijf op de lade, om ervoor te zorgen dat ze volledig samenvallen . d . Sluit de deur door de hendel te vergrendelen;

4. De schakelaar aanzetten en in de hoofdinterface komen;
5. Raak in de bedieningsinterface de knop van de hoofdinterface aan naar binnen;
6. In de hoofdinterface, raak de knop Gebruikersparameters aan en gnaar binnen;
7. In de gebruikersparametersinterface kunt u het droogproces instellen inclusief het fasenummer, de temperatuur en de tijd voor elke fase;
8. Terug naar de bedieningsinterface. Knop aanraken om temperatuurregeling en vriessysteem te starten om ervoor te zorgen dat temperatuur van het monster wordt gewijzigd volgens de ingestelde waarden. In het droogproces is fase één de pre-vriesfase. Het monster wordt bevroren tot onder het eutectische punt en zorg ervoor dat het monster volledig is bevroren;
9. Wanneer de pre-freezing fase is voltooid, gaat het proces over naa droogfases (fase twee en latere fasen). Open de vacuümpomp, waarder vacuumcondities in de kamer ontstaan om het monster te drogen. ervoor dat alle ontluchtingskleppen gesloten zijn;
10. Wanneer alle fasen voltooid zijn, betekent dit dat het droogproces voorbij is.*

Open eerst de ontluchtingsklep, sluit vervolgens de vacuümpomp, sluit temperatuurregeling en het vriessysteem. Schakel ten slotte de stroom en haal de stekker eruit. Terwijl de druk tussen de kamer binnen en in evenwicht is , opent u de deur en neemt u het monster eruit.

1. Ontdooien van het ijs door middel van de verwarming. Nadat al is verwijderd, maak je de droger schoon.**

*Let op: Vanwege de specifieke eigenschappen van het materiaal de verschillende diktes van het materiaal, moet de gebruiker wordt getest om de juiste bevriezingstemperatuur te bepalen. Droogproces om ervoor te zorgen dat het materiaal volledig droog is .

**De uitlaat van de vacuümpomp moet worden afgedekt om te voorkomen dat er stof binnendringt.

besturingssysteem van de droger wordt bediend via een touchscreen. Lees de instructies zorgvuldig door om ze correct te gebruiken en be ze goed als referentie.

1. Operationele aandacht
2. Bij brand, explosie of machineschade is het verboden om gebruik maken van brandbare, explosieve gassen en stoomruimten.
3. Om elektrische schokken of instrumentstoringen te voorkomen, mag stroom pas op de voeding worden aangesloten nadat alle bedrading is voltooid. Het is niet toegestaan om het interieur aan te raken en het instrument te veranderen.
4. Met uitzondering van de gebruikersparameters zijn de overige parameters al in de fabriek ingesteld en mogen niet willekeurig worde gewijzigd.
5. Voor het schoonmaken. Maak het display van de vermogensmeter schoon met een zachte doek of katoenpapier. Het display is gemakke krassen, verbied het gebruik van harde voorwerpen, veeg of raak het scherm niet aan.
6. Besturingssysteeminterface en parameterinstelling van NovaDryer-HF600

Homepagina & Naam		Bediening
2020-10-24COM 08:30:46Household type freeze dryer中文English	Startpagina	Deze interface word gebruikt om te schakelen tussen Chinees en Engels

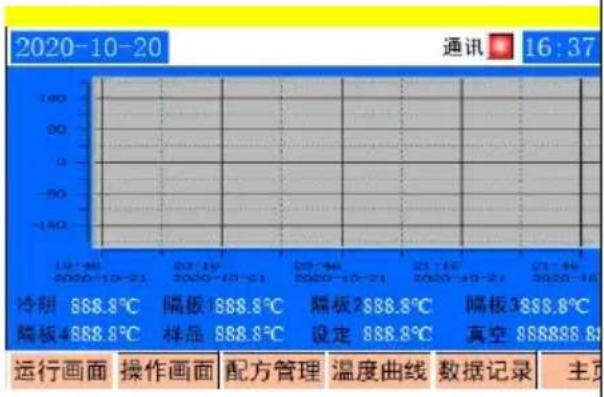

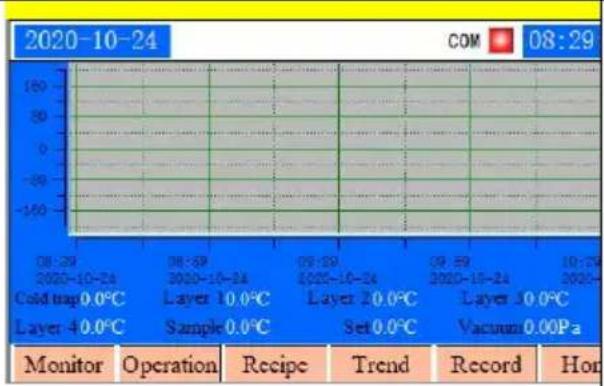

	Temperatuur kromme	Op deze interface kan de procescurve van het apparaat worden bekeken of kan deze worden weergegeven in de vorm van een rapport. Na het plaatsen van de USB-stick kunnen de gegevens worden geëxporteerd. Er moet worden opgemerkt dat het touchscreen een beperkt RAM-geheugen heeft en dat u het RAM-geheugen regelmatig, elke maand, moet opschonen

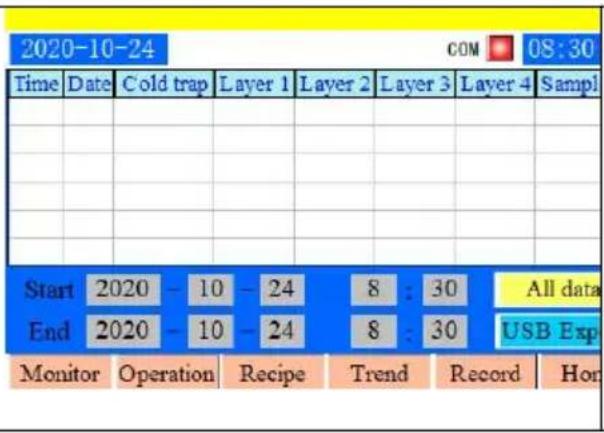

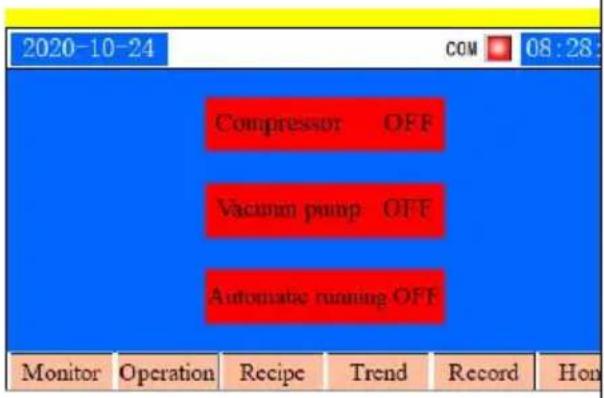

	Bediening schermGegevensregistratie	Nadat u de formule hebt geselecteerd, gaat u direct naar het bedieningsscherm, klikt u op 'koelkast aan' en vervolgens op 'automatische bediening aan'.Registreergevriesdroogdegegevens, diekunnen wordengeëxporteerd naareen U-schijf

Attentions

1. Gebruik een geaard stopcontact.
2. Werkomgevingstemperatuur ≤32°C, vochtigheid ≤80%.
3. Open na het drogen eerst de ontluchtingsklep om lucht in te blaze sluit vervolgens de vacuümpomp om te voorkomen dat het monster verontreinigd raakt door de pompolie. Als er plotseling een stroomstorin open dan onmiddellijk de ontluchtingsklep en haal de monsters er zo mogelijk uit, goed opgeslagen.
4. Houd de afdichtring schoon en schrob deze niet met organische oplosmiddelen.
5. Vervang de olie van de vacuümpomp na 100 bedrijfsuren. Controle onderhoud de pomp regelmatig.
6. Schakel de stroomvoorziening en de koelkast niet te vaak om, als koelkast
   wordt uitgeschakeld door de werking, minstens drie minuten wachten, dan
   Start de koelkast opnieuw op.

Het vacuum mag niet kleiner zijn da 1 15Pa	12	Controleer de verbinding tussen de vacuümpomp en de droger. Is de aansluit correct en goed vastgedraaid?Controleer of de ontluchtingsklep volledig gesloten is.
	3	Controleer of de afdichtring correct past?
	4	Controleer de werking van de vacuümpom de olie schoon ?
Vacuümpompinjectie	1	Controleer of er een klep niet gesloten is de kamer niet goed is afgedicht.
	2	Controleer of het oliepeil in de pomp te De normale stand is het midden van de
	3	Controleer of de pomp olie-emulsie bevat
	4	Controleer of de temperatuur van de condensor te hoog is. De pomp moet wo gestart nadat de temperatuur is gedaald.

1. De droger heeft een garantie van één jaar vanaf de verkoopdatum
2. De droger wordt door ons bedrijf gedurende de volledige levensdut onderhouden.
3. Controleer en bewaar de bijlage van de droger. Stuur de garantiek alstublieft terug naar ons bedrijf. Wij zullen de informatie in onze bestanden invullen om diensten te verlenen .

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europe richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product

alle accessoires die met dit symbool zijn gemarkeerd. Producten die a zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke a worden weggegooid, maar moeten worden ingeleverd bij een inzamelpu voor recycling van elektrische en elektronische apparaten.
