Produkttyp	Värmpress för muggar
Märke	Vevor
Modell	TLK2730OZ-2S
Strömförsörjning	120 V ~ 60 Hz, 1 150 W (amerikansk version); 230 V ~ 50 Hz, 1 100 W (europeisk version)
Temperaturområde	50 °C - 190 °C (122 °F - 374 °F)
Tidtagaromfång	0 - 999 sekunder
Kompatibel muggstorlek	30 oz (förpackningslängd 270 mm)
Antal värmesoner	2 (vänster och höger, oberoende)
Display	Digital skärm med förloppsindikator
Tryckjustering	Tryckjusteringsratt (vrid medurs för att öka)
Funktioner	Oberoende vänster/höger uppvärmning, ljudlarm vid cykelslut, säkerhetsstopp efter 5 min kontinuerlig drift
Värmeplattans material	Ej specificerat (uppskattningsvis metalllegering)
Säkerhet	Jordning obligatorisk, automatisk avstängning vid överhettning eller funktionsfel, använd inte i fuktig miljö
Underhåll och rengöring	Koppla ur före rengöring, sänk inte ner i vatten, rengör med torr trasa
Reservdelar och reparerbarhet	Värmeplatta, relä, säkring: kontrollera och byt vid behov; kontakta Vevor teknisk support
Allmän information	Tillverkare: Shanghaimuxinmuyeyouxiangongsi; Importerad till USA och Australien; överensstämmer med FCC och EU-direktiv 2012/19/EG

Vanliga frågor - TLK2730OZ-2S Vevor

Vilken är strömförsörjningsspänningen för värmpressen TLK2730OZ-2S?

Apparaten fungerar på 120 V ~ 60 Hz för USA och 230 V ~ 50 Hz för Europa. Kontrollera versionen före användning.

Vilken maximal temperatur kan denna värmpress uppnå?

Temperaturområdet är 50 °C till 190 °C (122 °F till 374 °F).

Hur ställer man in temperatur och tid på apparaten?

Använd knappen Mode för att välja parameter (vänster temperatur, vänster tid, höger temperatur, höger tid). Tryck på PLUS eller MINUS för att justera. Håll inne PLUS i 5 sekunder för att växla mellan °C och °F.

Vad gör man om färgen på den tryckta bilden är otillräcklig?

Det kan bero på otillräcklig temperatur eller uppvärmningstid. Öka temperaturen eller uppvärmningstiden inom rekommenderade gränser.

Varför är mina bilder mörka eller suddiga?

För lång pressningstid eller för hög temperatur kan orsaka detta problem. Minska temperaturen eller uppvärmningstiden.

Apparaten värmer inte trots att indikatorlampan lyser, vad gör man?

Kontrollera värmeplattans och reläets tillstånd. Kontakta teknisk support vid behov.

Kan jag använda muggar av olika storlek (11 oz, 15 oz)?

Ja, men för kortare muggar, placera två muggar samtidigt för att säkerställa jämn kontakt med förpackningen och undvika skador på apparaten.

Hur rengör man värmpressen?

Koppla ur apparaten och låt den svalna. Rengör ytorna med en torr trasa. Sänk aldrig ner i vatten eller använd vätskor.

Var hittar man reservdelar till denna modell?

Besök webbplatsen www.vevor.com/support för hjälp och beställning av reservdelar som värmeplatta eller säkring.

Är apparaten säker för barn att använda?

Barn under 12 år och personer med nedsatt rörlighet får inte använda apparaten. Äldre barn kan använda den under uppsikt.

BRUKSANVISNING TLK2730OZ-2S Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

VÄRMEPRESSMASKIN PRODUKTMANUAL

MODELL: TLK2730OZ-2S

Symbol	Symbol Beskrivning
	Varning: För att minska risken för skada måste användaren läs bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar e slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skada eller elstöt, följ alltid rekommendationen nedan.
	KORREKT AVFALLSHANTERING:Denna produkt omfattas av bestämmelserna i det europeiska direktivet2012/19/EG. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.Produkter märkta som sådana kanske inte är det kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

FCC-INFORMATION

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Notera: Denna produkt har testats och befunnits överensstämma med

gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

VARNING

1. Varningar måste följas noggrant för att undvika kroppsskada. Felaktig användning kan resultera i elektriska stötar, brand, personskador och andra skador:

1) Håll maskinen urkopplad när du flyttar den. 2) Håll maskinen urkopplad när du installerar tillbehör. 3) Placera maskinen på en jämn och stabil yta och använd den under lämpliga förhållanden. 4) Bär särskild skyddsutrustning när du använder maskinen. 5) Använd inte maskinen i en farlig miljö. 6) Använd inte maskinen om den inte fungerar korrekt. 7) Montera inte isär eller reparera maskinen själv. 8) Använd inte ett olämpligt vägguttag. 9) Rör inte den uppvärmda plattan när maskinen värms upp. 10) Använd inte maskinen i fuktiga miljöer eller i kontakt med vatten. Häll inte vätska i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning. 11) Använd inte en strömkälla som inte matchar den angivna

spänningen. En strömkälla som inte uppfyller den specificerade spänningen kan orsaka brand eller elektrisk chock.

12) Se till att maskinen är jordad för att undvika kroppsskada.

13) Rör inte roterande stavar eller lagerdelar med fingrarna under användning, för att undvika skador.

14) Om maskinen inte används under en längre tid, dra ur sladden från uttaget.

15) Använd inte maskinen under åskväder eller blixtnedslag för att undvika skador på maskinen.

16) Placera maskinen stadigt på ett brandsäkert bord och håll den borta från brandfarliga och explosiva föremål.

17) Sluta använda maskinen omedelbart om den ryker, avger en onormal lukt eller blir högljudd under onormala förhållanden.

18) Denna apparat kan användas av barn från 8 år och uppåt samt personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap,

om de har fått övervakning eller instruktioner om säker användning av apparaten och förstår riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan uppsikt.

25) Typ X-tillbehör: Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller en enhet som finns hos tillverkaren eller dess serviceagent.

20) För att undvika fara på grund av oavsiktlig återställning av termoskyddet, får apparaten inte försörjas via en extern omkopplingsenhet, såsom en timer, eller anslutas till en krets som regelbundet slås på och av av elnätet.

PRODUKTPARAMETRAR

Modell	TLK2730OZ-2S
Temperaturvariation	50°C-190°C / 122
Timerintervall	0-999S
Betyg(er)	120V~ 60Hz,1150W För amerikanska användare
	230V~ 50Hz,1100W För europeiska användare
Max. Temperatur	50°C-190°C /122°F-374°F
Kompatibel muggstorlek	30 OZ
Viktig anmärkning:Denna produkt har en lång muggomslag (270 mm), vanligtvis lämplig för 30OZ-mOm den tillfälligt används för kortare muggar (som 11OZ eller 15OZ muggar), mammugar placeras samtidigt för att säkerställa att hela längden på muggomslaget äkontakt med muggarna. Detta för att säkerställa jämn uppvärmning och för att fölivslängden på mugglindningen.

Säkerhetsåtgärder

1. Välj lämplig strömförsörjning och lämpligt vägguttag enligt parameterinstruktionerna, och anslut korrekt till jordledningen.
2. Placera maskinen stadigt på ett brandsäkert skrivbord och håll den borta från brandfarliga och explosiva föremål.
3. Använd inte utrustningen under en längre tid, koppla ur strömförsörjningen.
4. Barn under 12 år och personer med rörelsehinder är förbjudna att använda.
5. Doppa inte i vatten och använd inte i våt miljö.

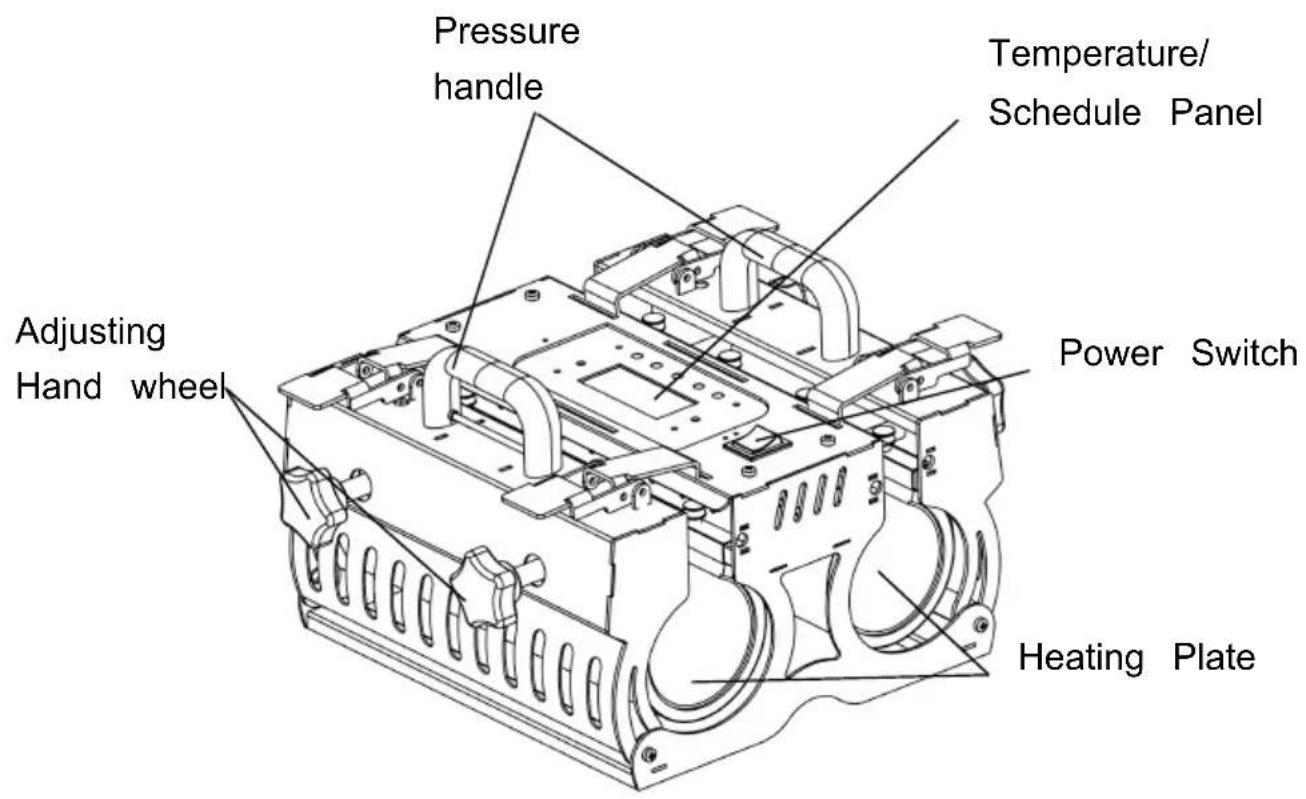

Produktstrukturdiagram

Bruksanvisning

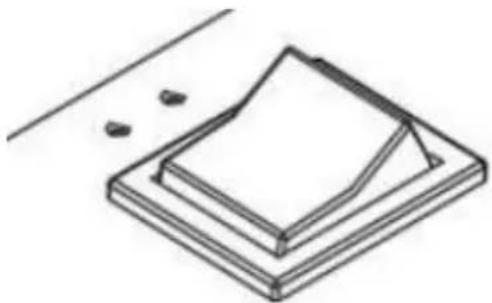

1. Enligt spänningen som visas på utrustningsetiketten, anslut maskinens kontakt till 230V-uttaget och slå på strömförsörjningen. Huvudströmbrytaren, strömindikatorlampan lyser (observera att hela maskinen måste ha en stark skyddsjord).

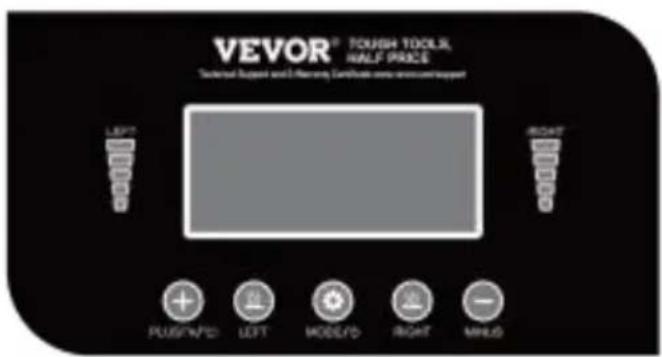

1. Tryck på Mode-knappen en gång för att ställa in vänster temperatur. Tryck på PLUS-knappen för att öka och på MINUS för att minska. Tryck på Mode-knappen två gånger för att ställa in vänster tid. Tryck på PLUS för att öka och på MINUS för att minska. Tryck på Mode-knappen tre gånger för att ställa in höger temperatur. Tryck på PLUS för att öka och på MINUS för att minska. Tryck på Mode-knappen fyra gånger för att ställa in höger tid. Tryck på PLUS för att öka och på MINUS för att minska. Tryck en femte gång för att återgå till startläget. Håll ned PLUS-knappen i 5 sekunder för att växla mellan Fahrenheit och Celsius på vänster och höger skärm.

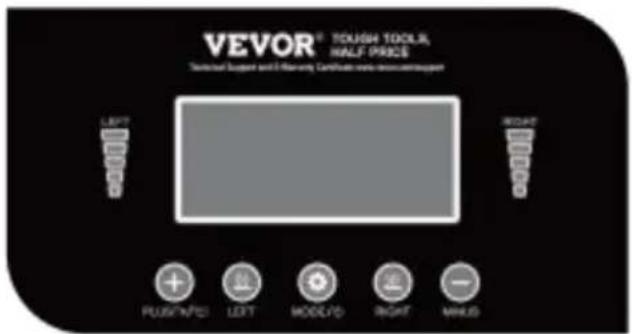

1. Starta uppvärmning: tryck på VÄNSTER-knappen, den vänstra värmaren värms upp och den vänstra förloppsindikatorn lyser. Tryck på HÖGER-knappen, den högra värmaren värms upp och den högra förloppsindikatorn lyser. När den inställda temperaturen uppnås hörs två pip, och om VÄNSTER- eller HÖGER-knappen trycks ned igen avbryts uppvärmningen omedelbart.

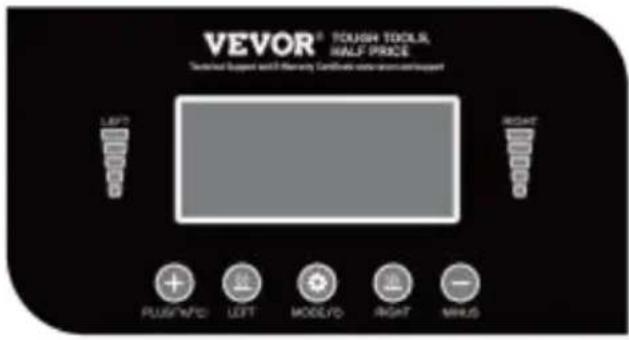

1. När den inställda temperaturen uppnåtts, tryck en gång på PLUS-knappen: den totala körtiden till vänster börjar räknas upp, den blinkande lampan för den löpande linjen börjar blinka, den vänstra överföringstiden väntar tills temperaturen når den inställda temperaturen för att börja nedräkningen, och körindikatorlampan börjar blinka. När den inställda temperaturen uppnåtts, tryck en gång på MINUS-knappen: den totala körtiden till höger börjar räknas, den blinkande lampan för den löpande linjen börjar blinka, den högra överföringstiden väntar tills temperaturen når den inställda temperaturen för att börja nedräkningen, och körindikatorlampan börjar blinka. Under överföringsoperationen finns det två larmmekanismer för den totala körtiden:

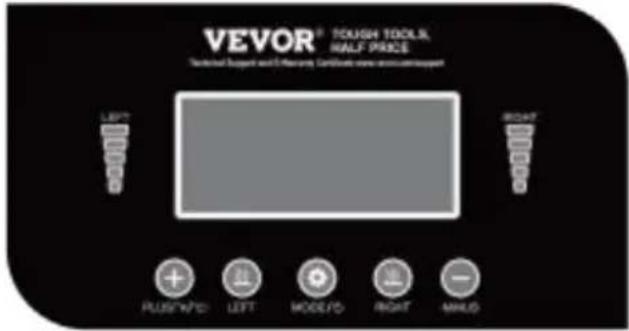

g. Efter nedräkningen ringer summern i 5 sekunder och skärmens nedräkningsindikator blinkar (som slutar på vänster och höger sida flimrar och båda sidor blinkar samtidigt). Den totala operationen samlar in signalen och fortsätter att gå framåt efter 20 sekunder (inställning) Ingen funktion, stoppa uppvärmningen automatiskt med den inställda temperaturen som referens och överför den för att skydda temperaturen [regelbundet 100 grader Celsius (inställbar)] som referens. Testa den konstanta temperaturen. Summern larmar med 3 sekunders intervall. Skärmen visar att indikatorlampan för nedräkning och indikatorlampan för total drift blinkar samtidigt (vilken sida av larmet på vänster och höger sida blinkar, och båda sidorna blinkar samtidigt). Tryck på PLU M1NUS för att häva larmet en gång, och (vilken sida av larmet som trycker

larmet) återgår till det normala; i larmläge är resten av nycklarna inaktiverade.

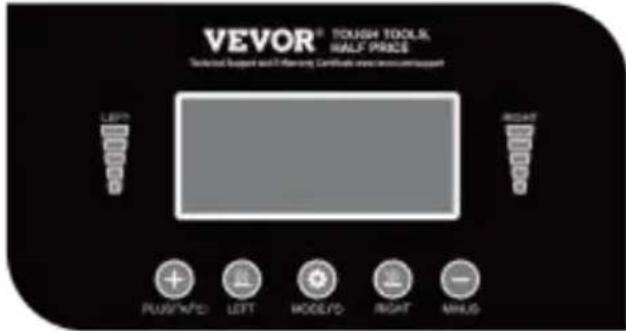

b. Den totala starttiden för en operation ska inte överstiga 5 minuter (inställning) och de som överstiger 5 minuter ska anses vara felaktig drift eller utrustning. Om det misslyckas, stänger enheten omedelbart av värmekroppens strömförsörjning, systemet går in i standbyläge och trycker på Mode-knappen för att slå på den.

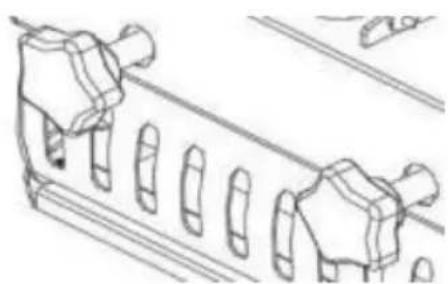

1. Justera vredet och handratten, försök att stänga enheten flera gånger, justera lämpligt tryck och vrid på klockan medurs. Handhjulet kan öka utrustningens tryck; genom att vrida handratten moturs kan utrustningens tryck minskas tills det är lämpligt tryck.
2. Placera koppen platt på svampdynan, vik det varma pappret (sidan av mössan är vänd mot det, den del av koppen som ska överföras), tryck ner handtaget tills det är helt avstängt, sedan klockans ljus blinkar och tiden börjar räknas ner. När nedräkningen slocknade ljuset, och summern vände på "ner"-ljudet, vilket betyder att den heta målningen är klar. Vid denna tidpunkt ska handtaget vara hävt så snart som möjligt.

Tillämpningsområde

Mugg	Färgskiftande kopp
392°F (200°C) 60s	365°F (185°C) 50s

Vanlig felanalys

Misslyckande fenomen	Orsaker till misslyckande	Upplösningar
Det går inte att värm upp, men det syns b	Skadad värmeplatta eller relä	Kontrollera värmeplattan eller reläet för skador.
Otilräcklig färg och missfärgning av bilden	Otilräcklig temperatur Och/eller otillräcklig uppvärmningstid.	Justera temperaturen och/eller öka uppvärmningstiden.
Mörk färg; suddiga bilder.	Tryck på tiden är för lång och temperaturen är för h	Justera temperaturen och uppvärmningstiden
Ingen åtgärd efter sta	Huruvida kontakten berörs väl Om säkringen brinner	Kontrollera att kontakten är väl vidrörd
		Kontrollera säkringen för förbränning
Den faktiska temperaturen överstiger den inställda temperaturen	Relä frånkopplat	Koppla bort reläet och byt ut reläet.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

Teknisk Support och e-garanticertifikat www.vevor.com/support
